Ubicaciones del sellador de juntas

Muestra las ubicaciones en las que se aplicó el sellador de juntas cuando se fabricó el vehículo, así como las ubicaciones en las que se debería aplicar el sellador cuando se repare el vehículo.

En las siguientes imágenes, se utilizan dos colores para indicar el sellador de juntas:
superior, arribaSellador de juntas aplicado cuando se fabricó el vehículo (aplicado en la fábrica).
Sellador de juntas que debe aplicarse en la zona de reparación como parte del procedimiento de reparación.
Informational PurposesAn informational icon, calling your attention
Nota
Antes de aplicar el sellador de juntas, consulte la sección Aplicación de sellador de juntas de Operaciones posteriores a la reparación.
Informational PurposesAn informational icon, calling your attention
Nota
Cuando vaya a aplicar el sellador de juntas en cualquier zona entre el paquete de la batería de alta tensión y el suelo, no aplique una capa de más de 2 mm de grosor. Asegúrese de que el sellador de juntas no ejerza presión en la parte superior del paquete de la batería de alta tensión ni en el panel del suelo.
Informational PurposesAn informational icon, calling your attention
Nota
No aplique el sellador de manera que dificulte la operación de cierre de un componente (puertas, capó, maletero o portón trasero) o el ajuste de cualquier otro componente fijado a la zona de reparación (faros, luces traseras o cristal del techo).

Consulte Productos químicos aprobados para acceder a la lista de selladores de juntas aprobados.

Informational PurposesAn informational icon, calling your attention
Nota
Las rutas del sellador de juntas se muestran solo a modo de referencia para indicar las ubicaciones en las que se debería aplicar el sellador y, por lo tanto, no representan el sellador real.

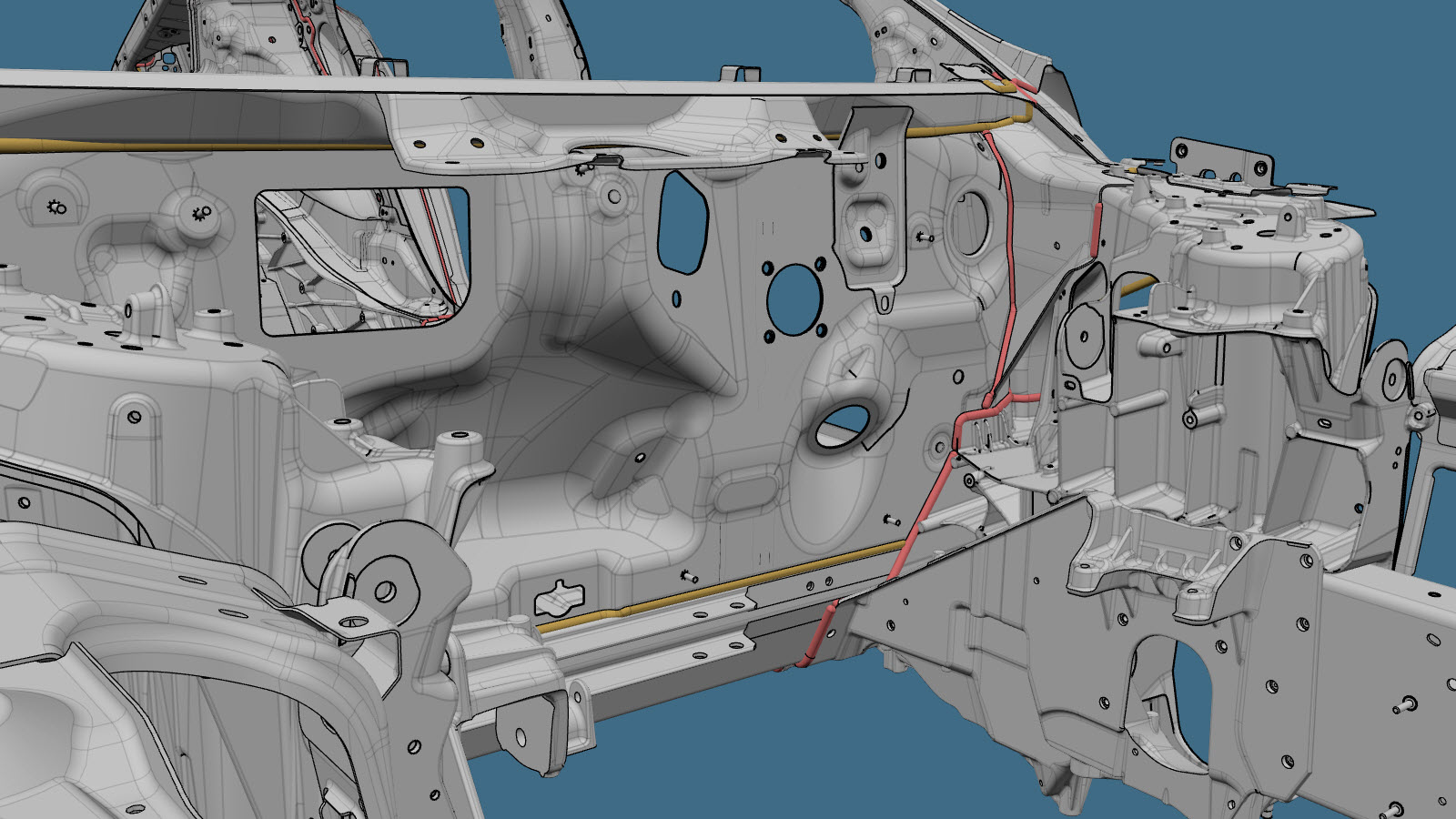

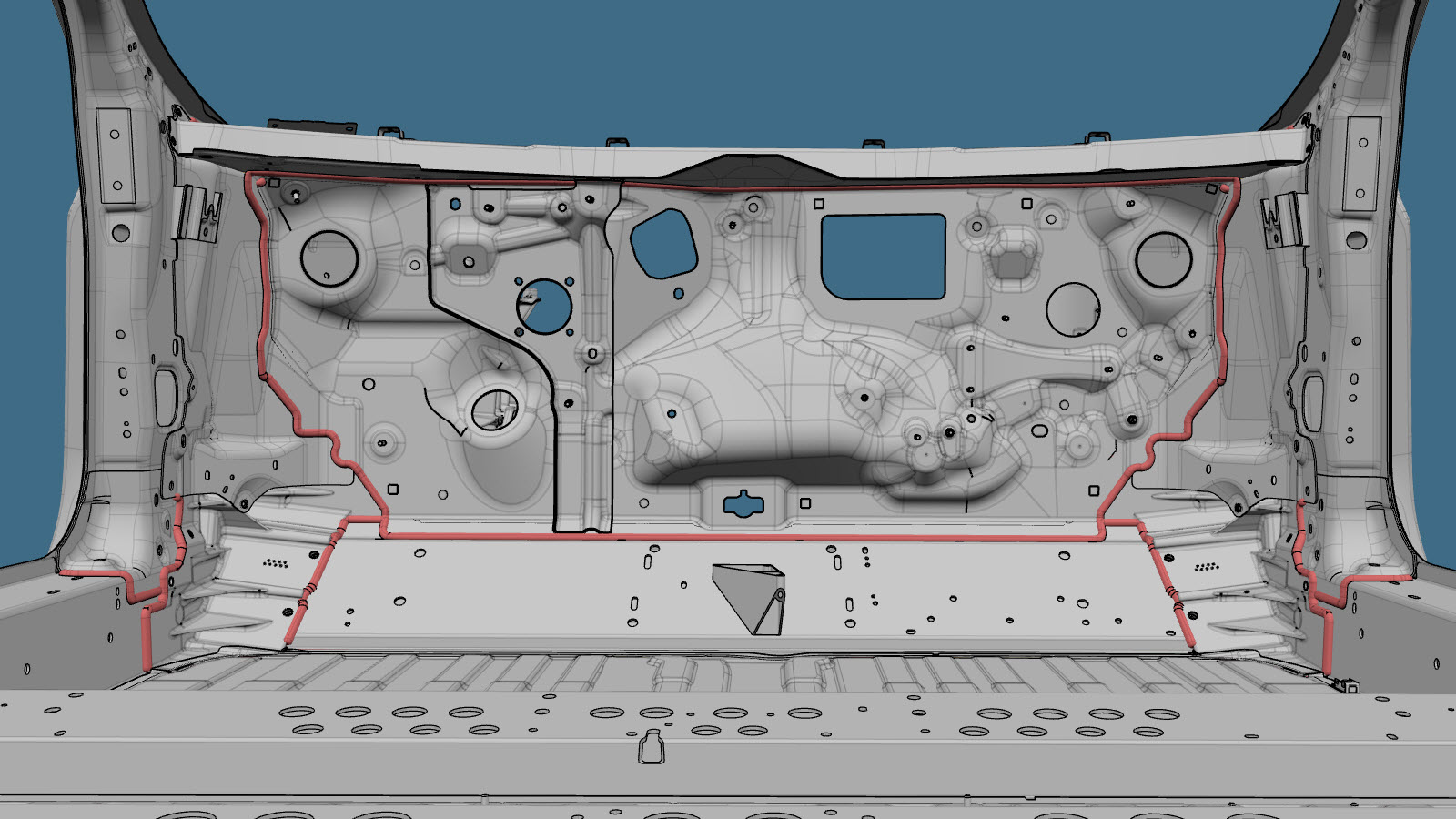

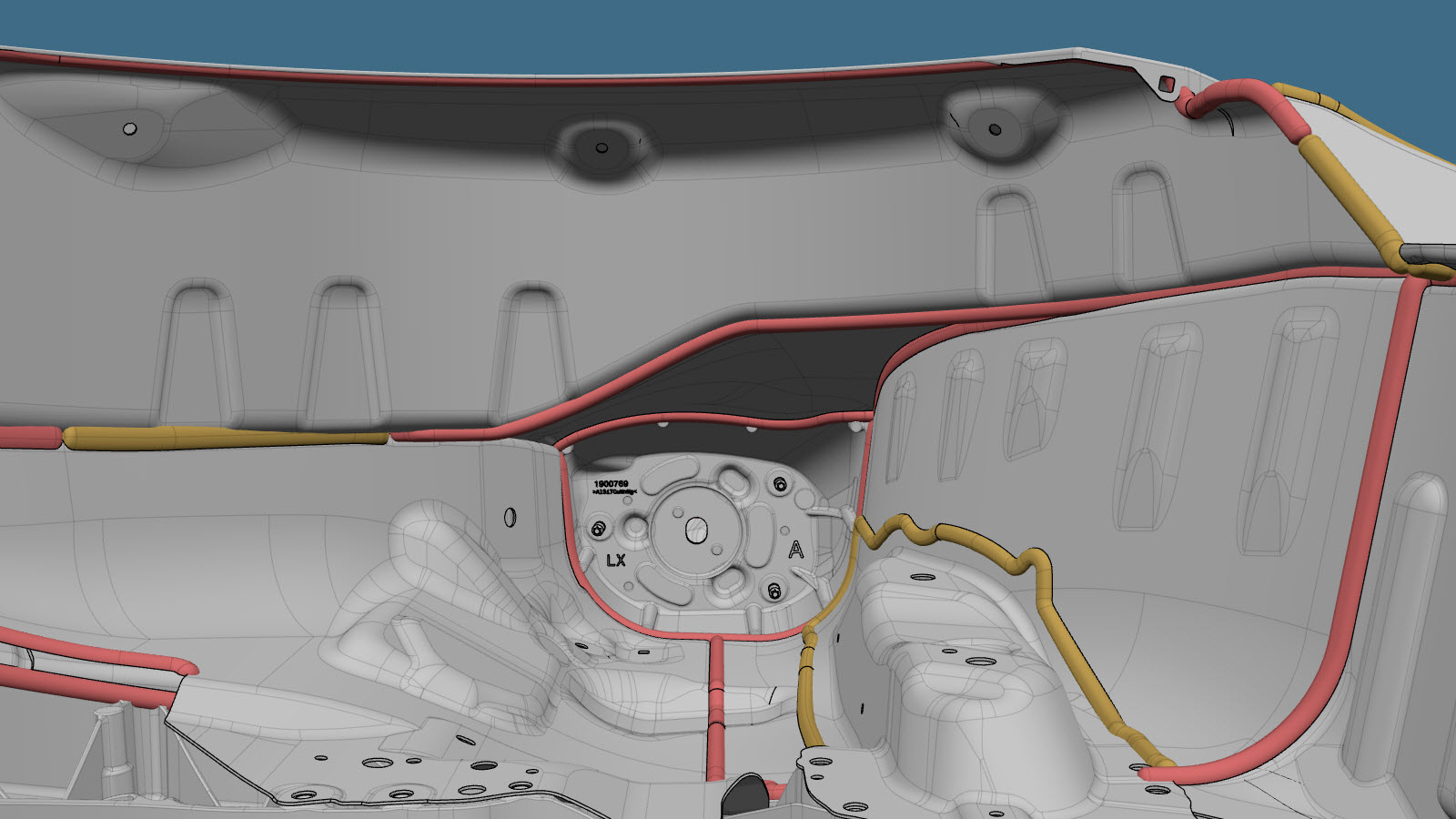

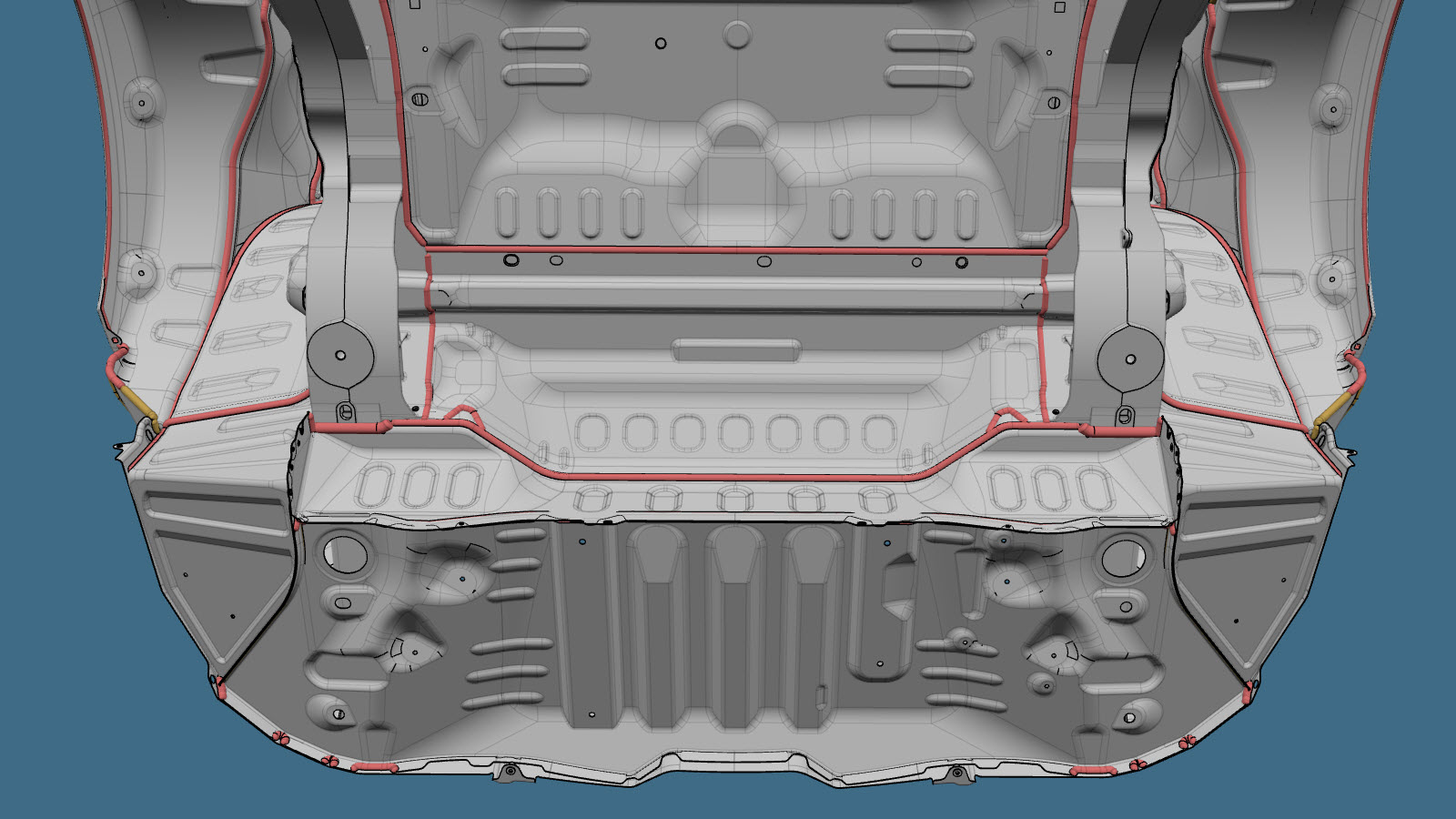

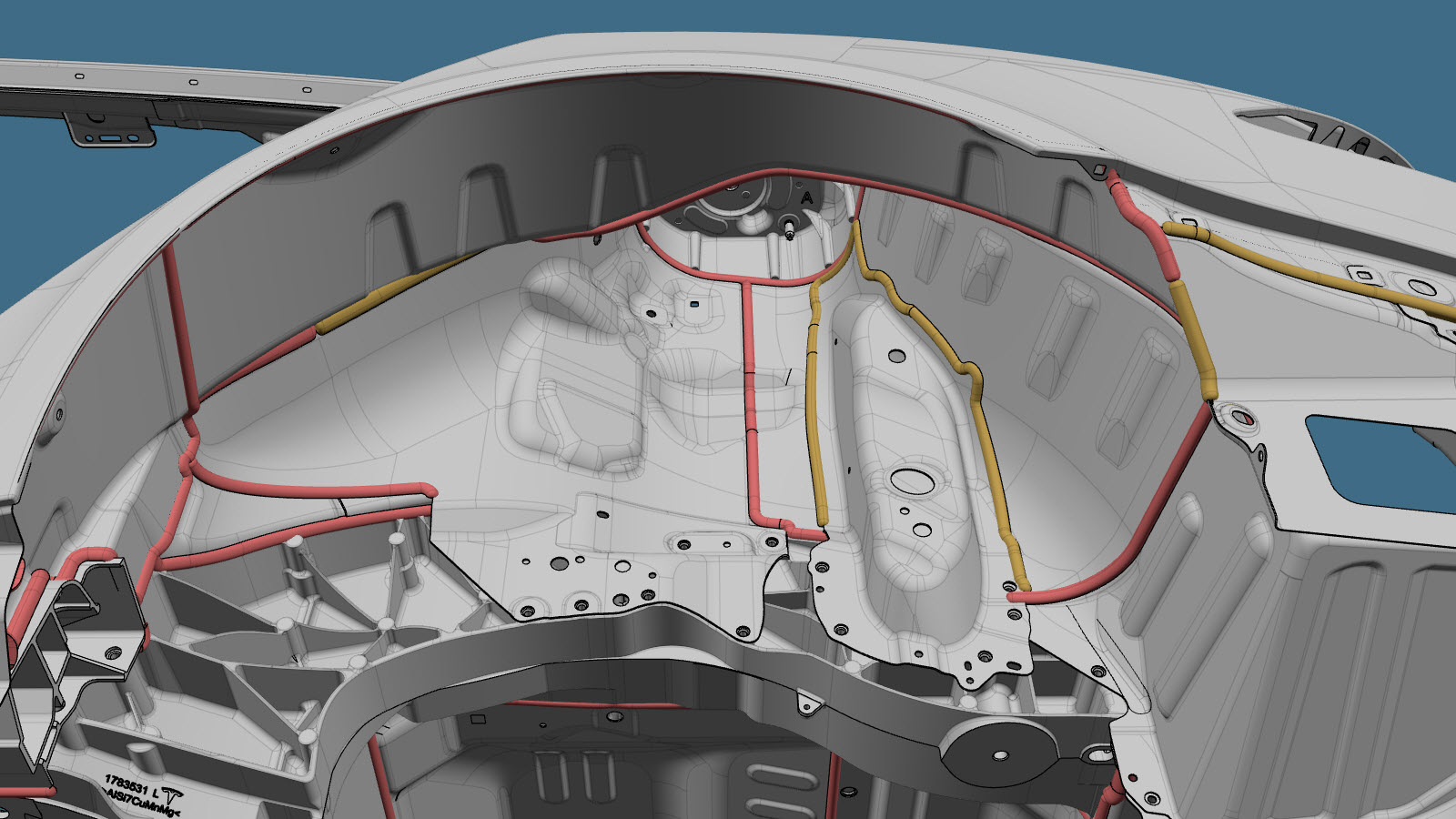

Tabla 1. Bajos delanteros de la carrocería

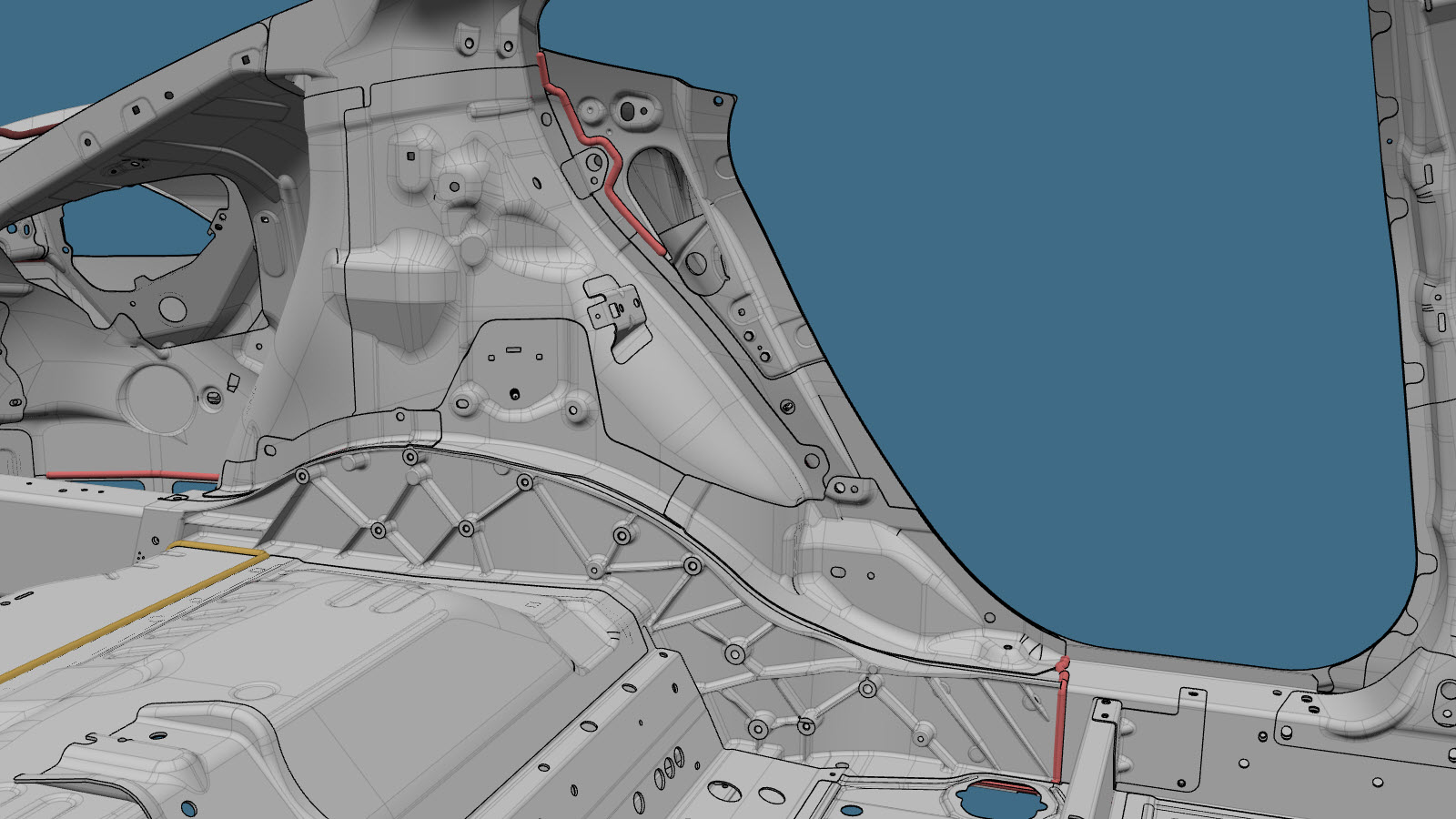

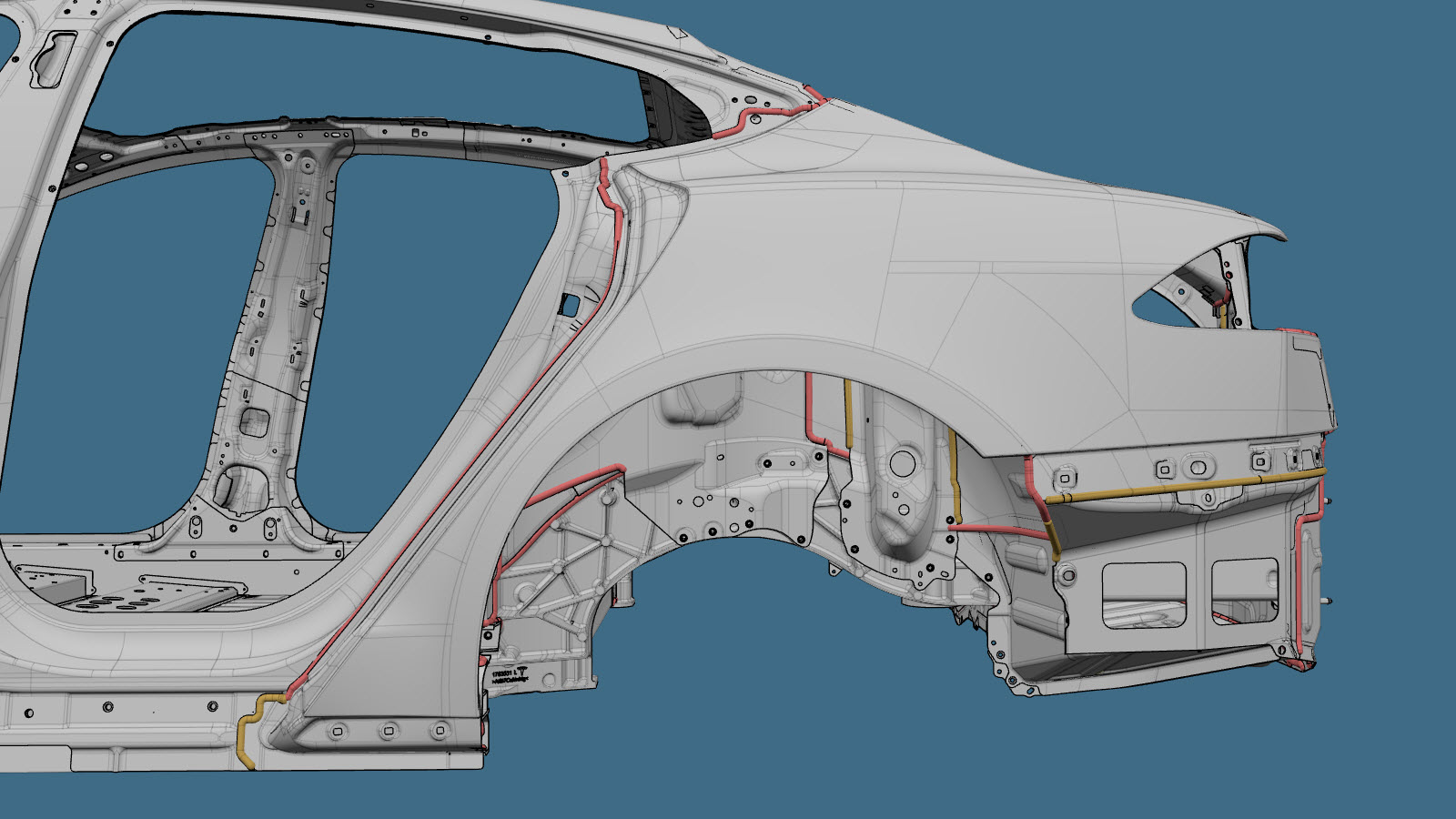

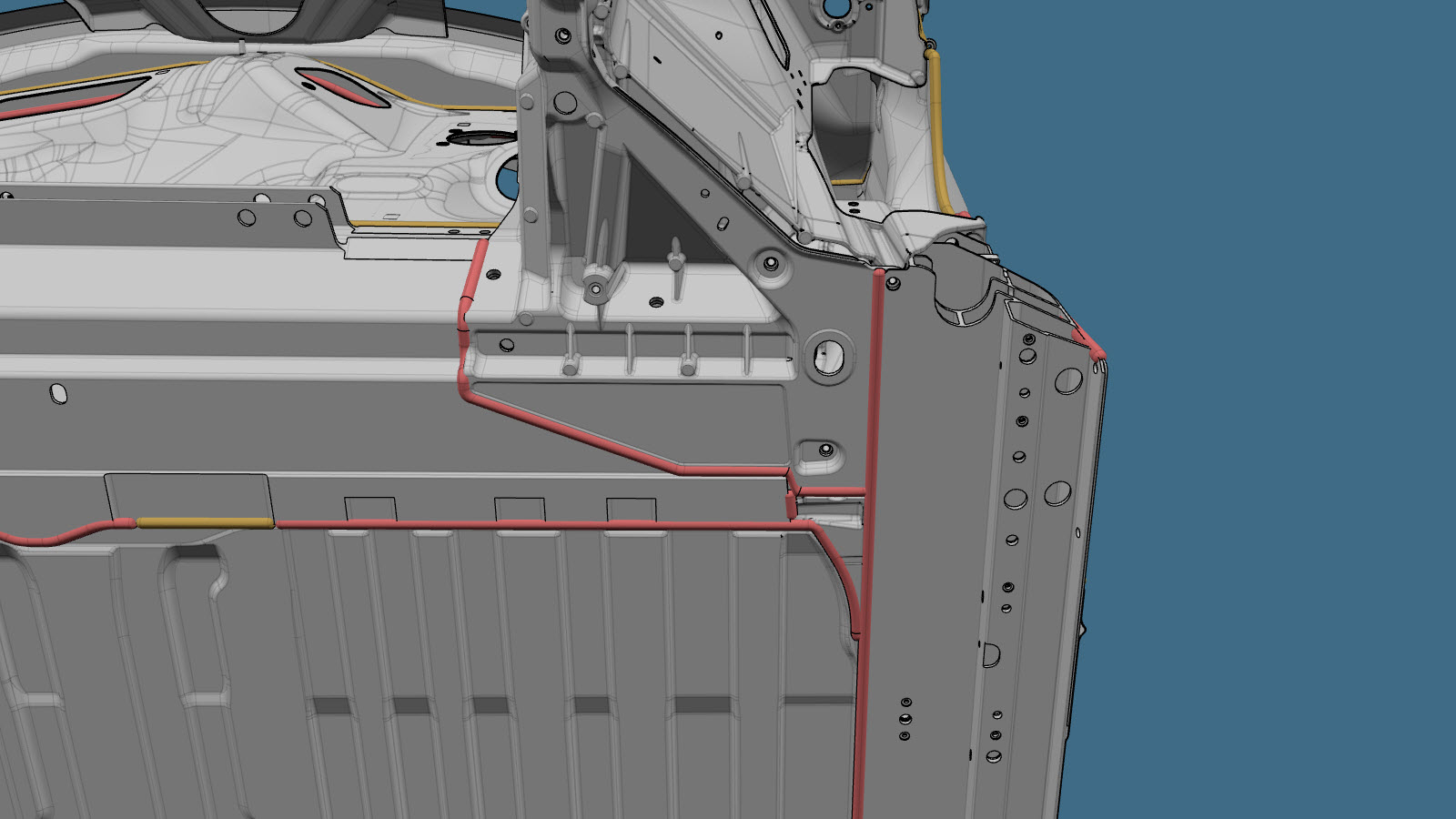

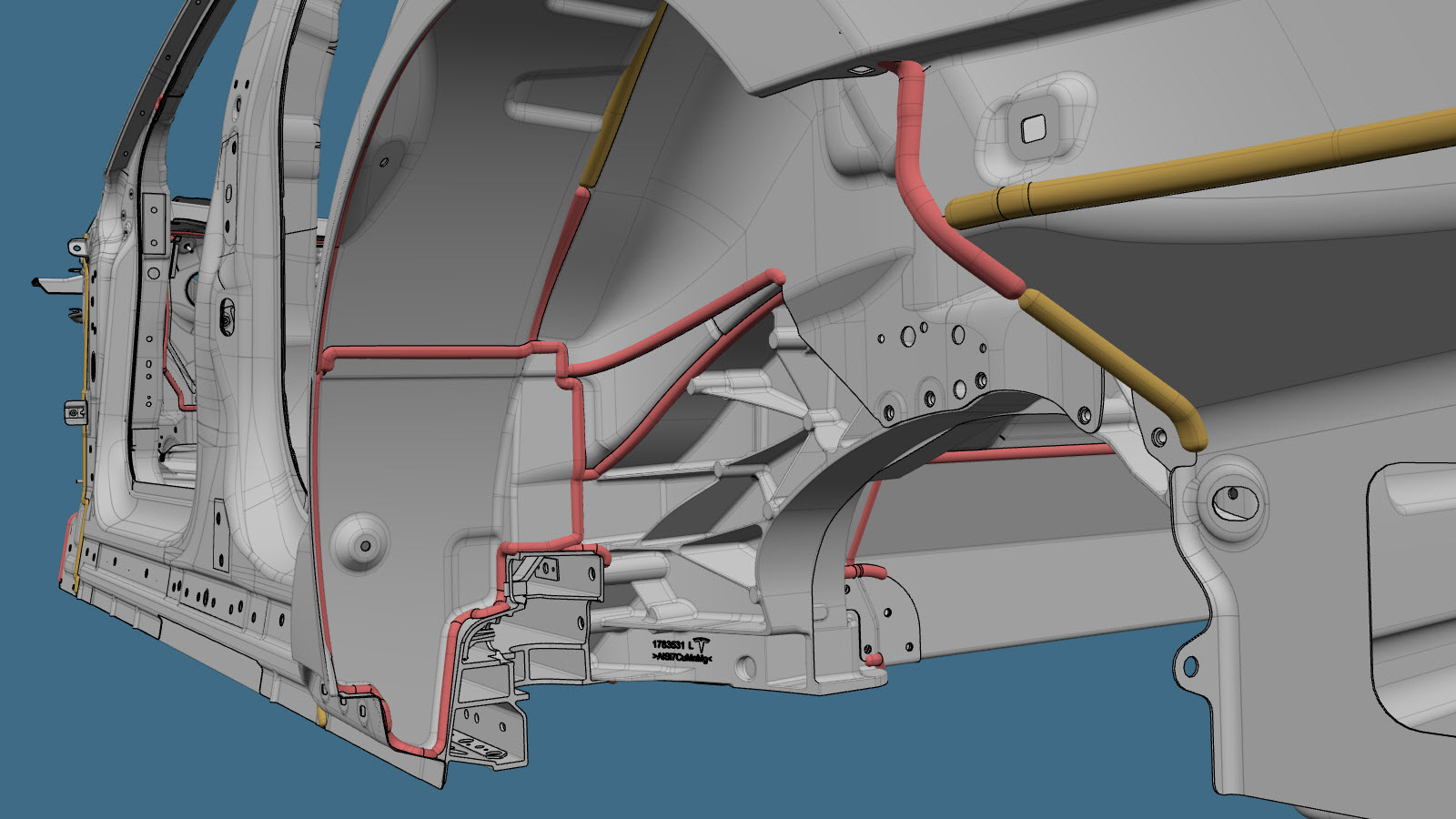

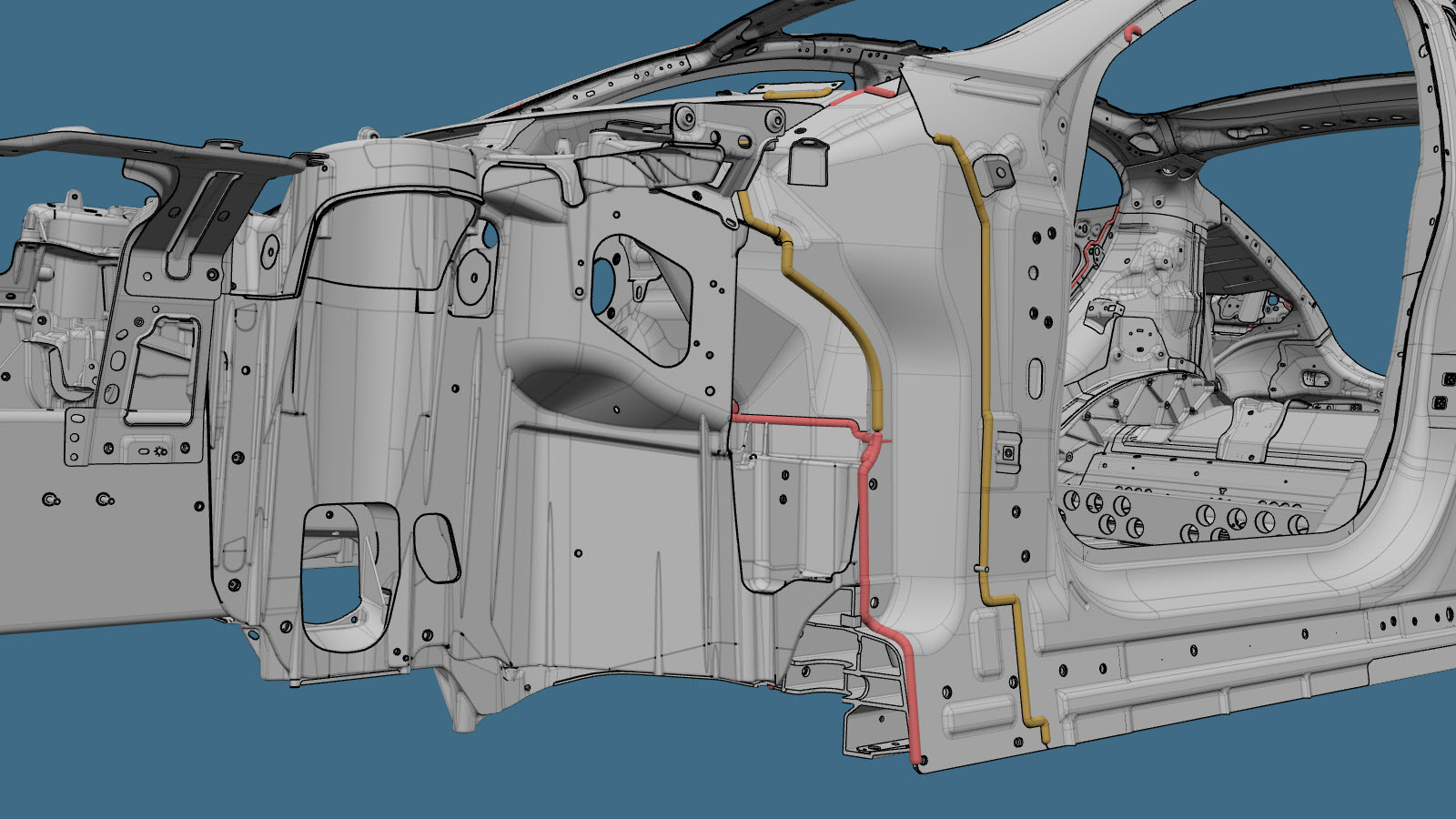

Tabla 2. Lateral de la carrocería

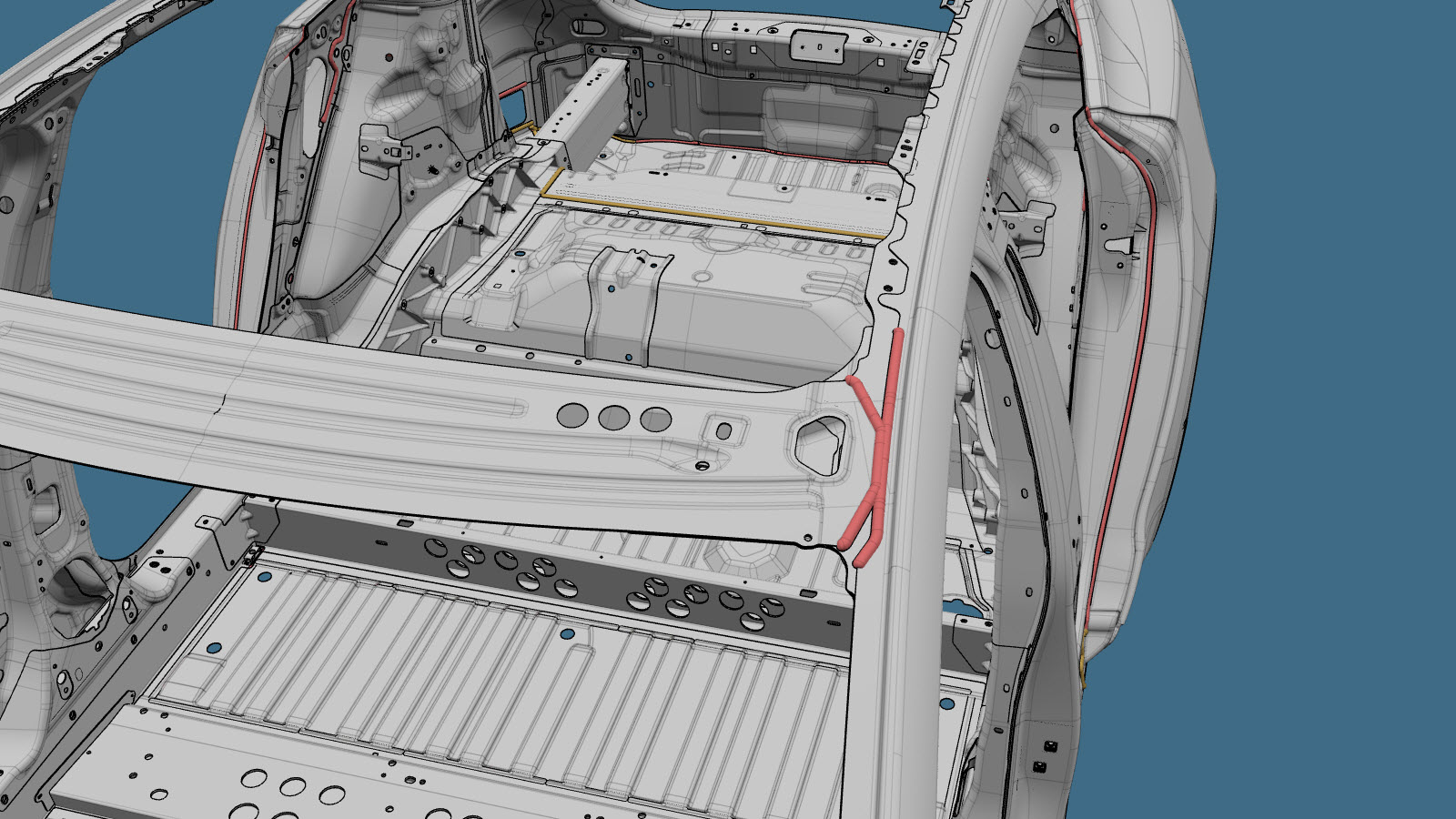

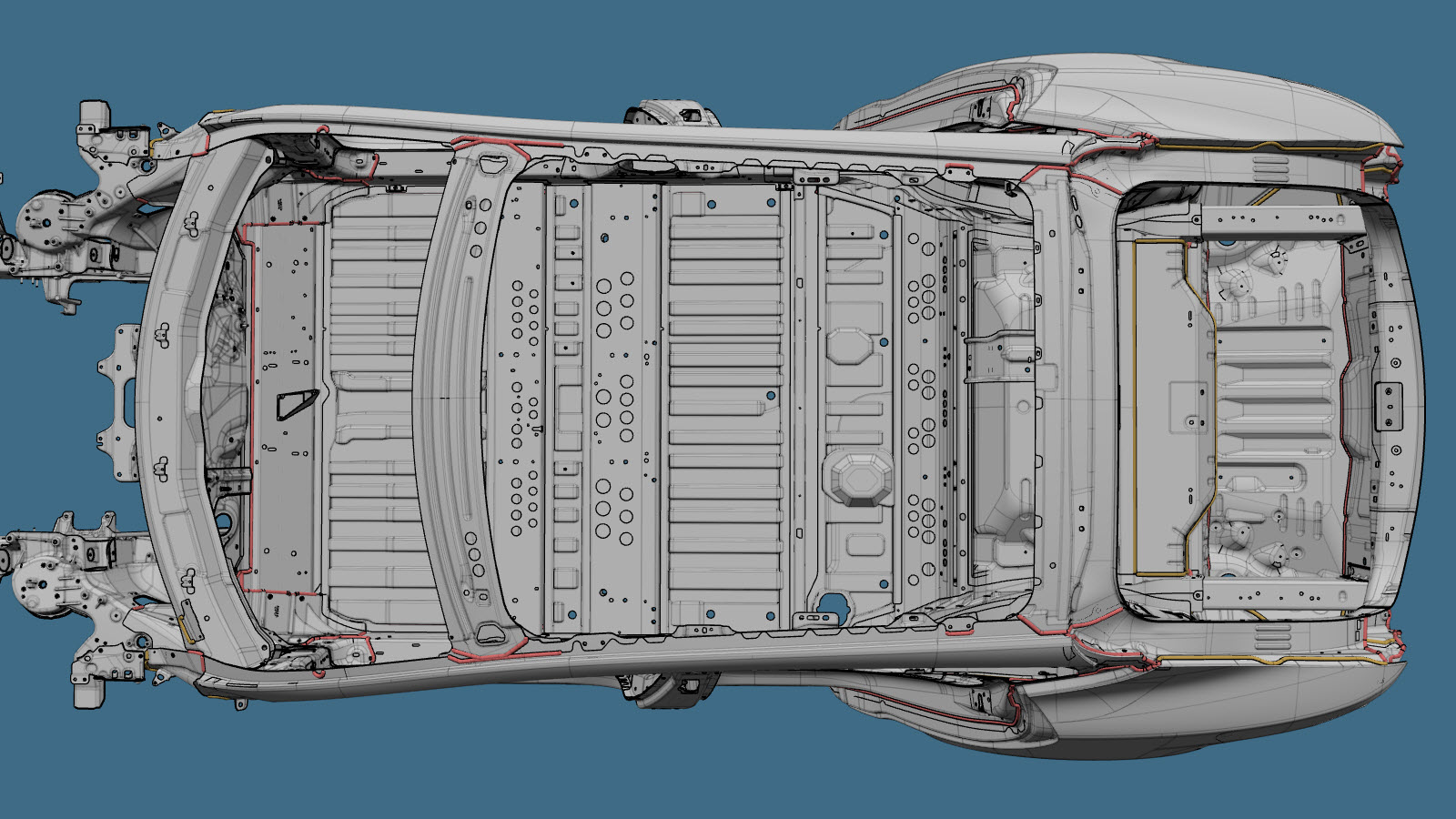

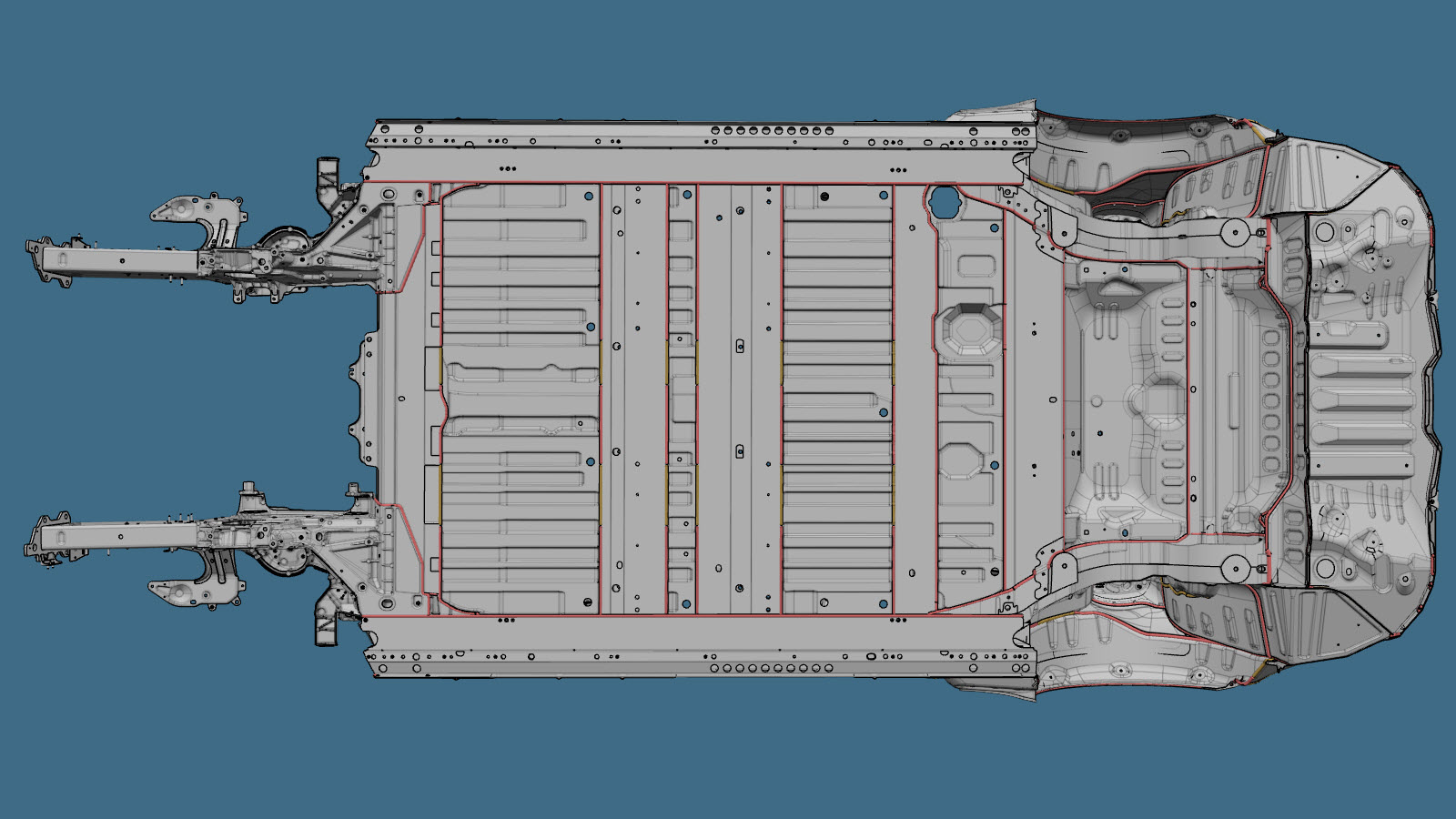

Tabla 3. Carrocería inferior central

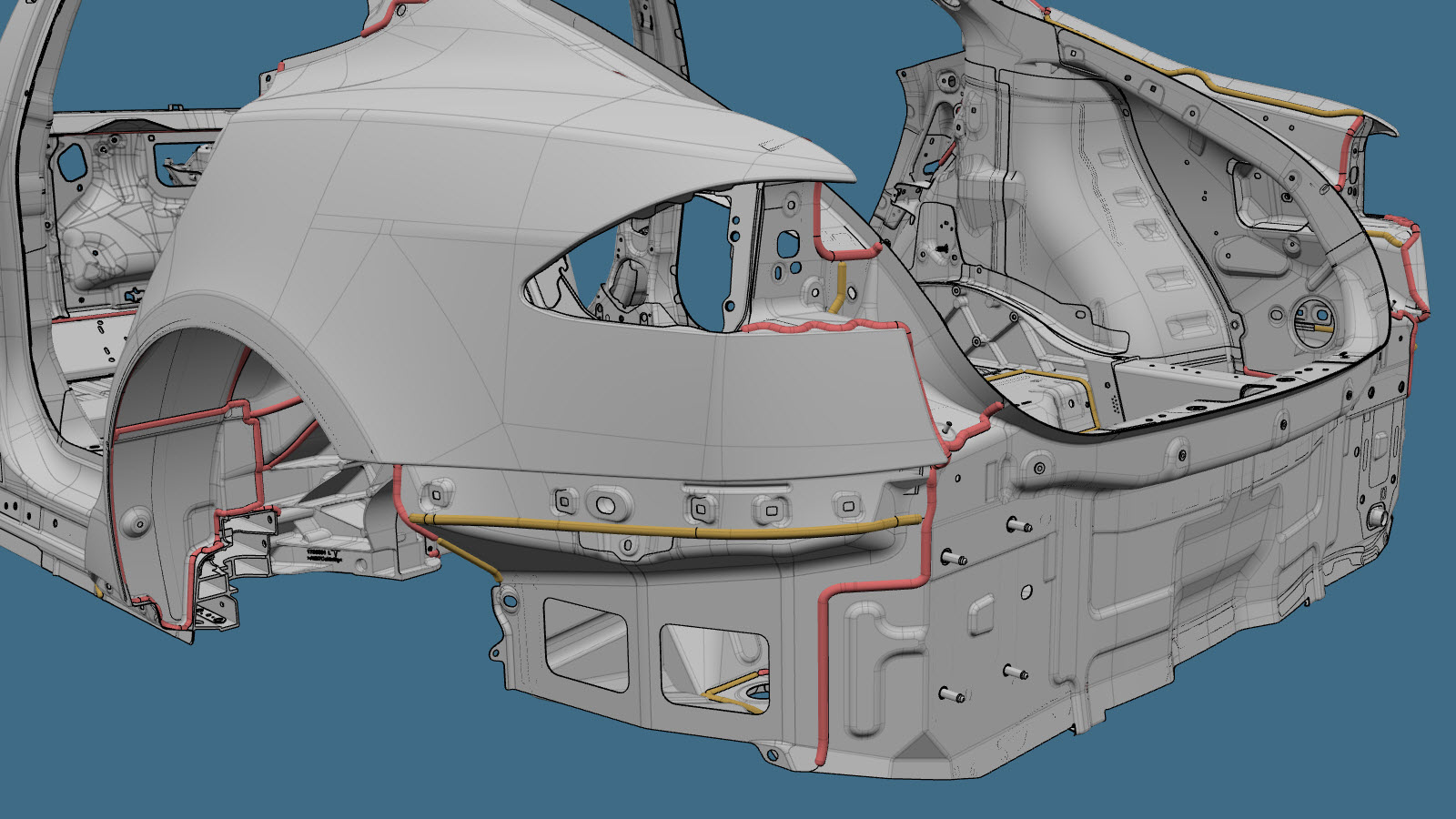

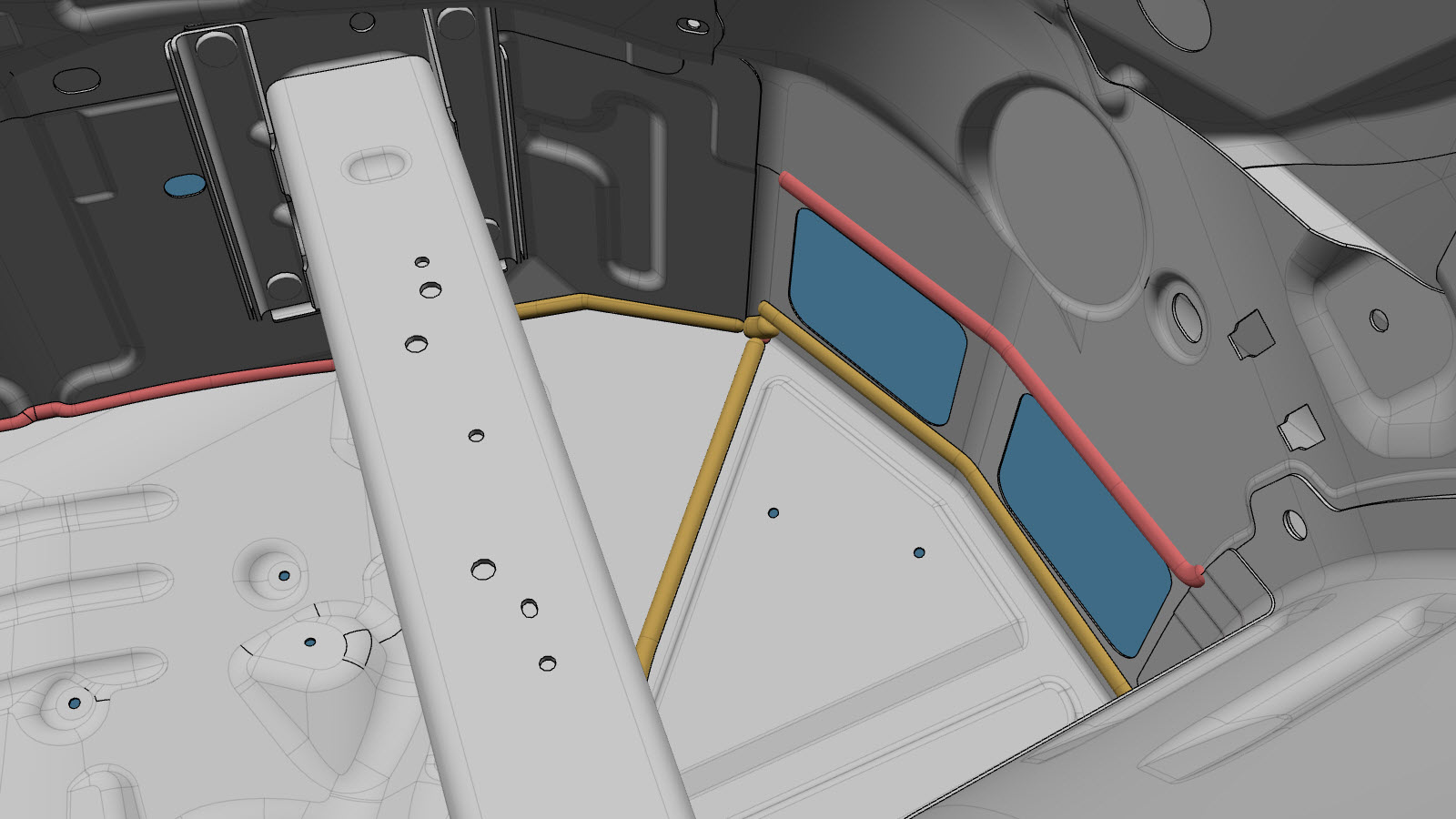

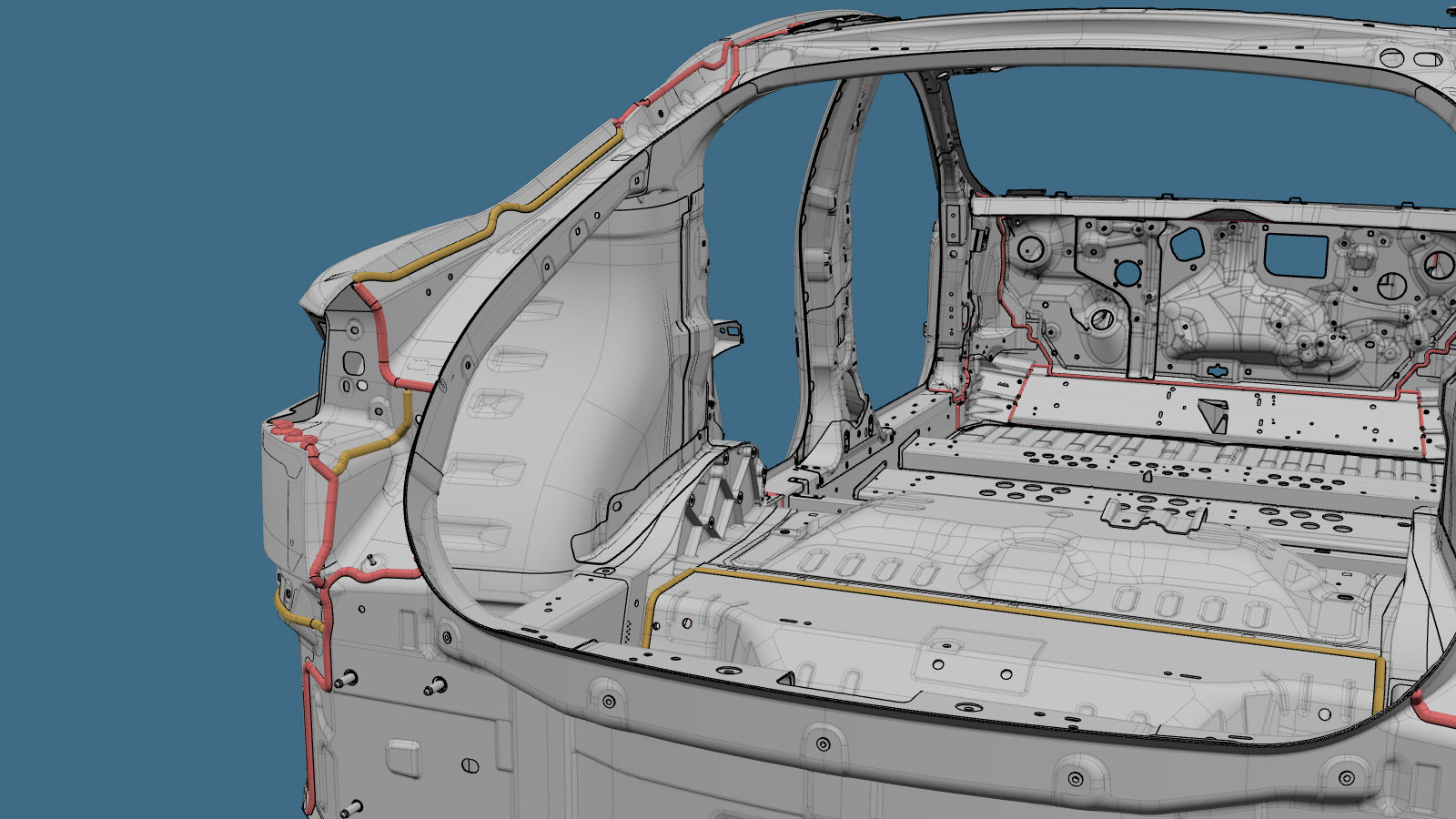

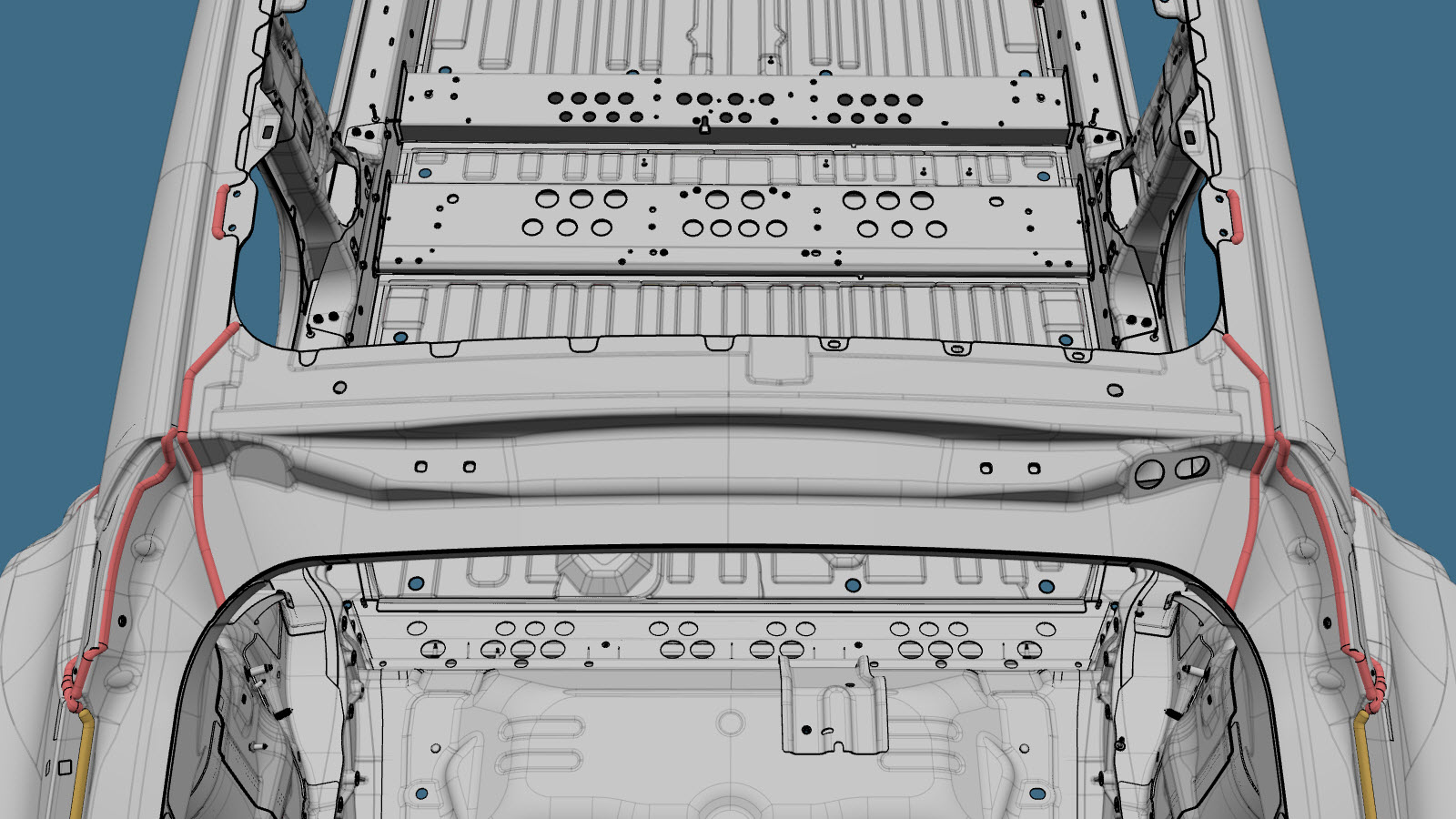

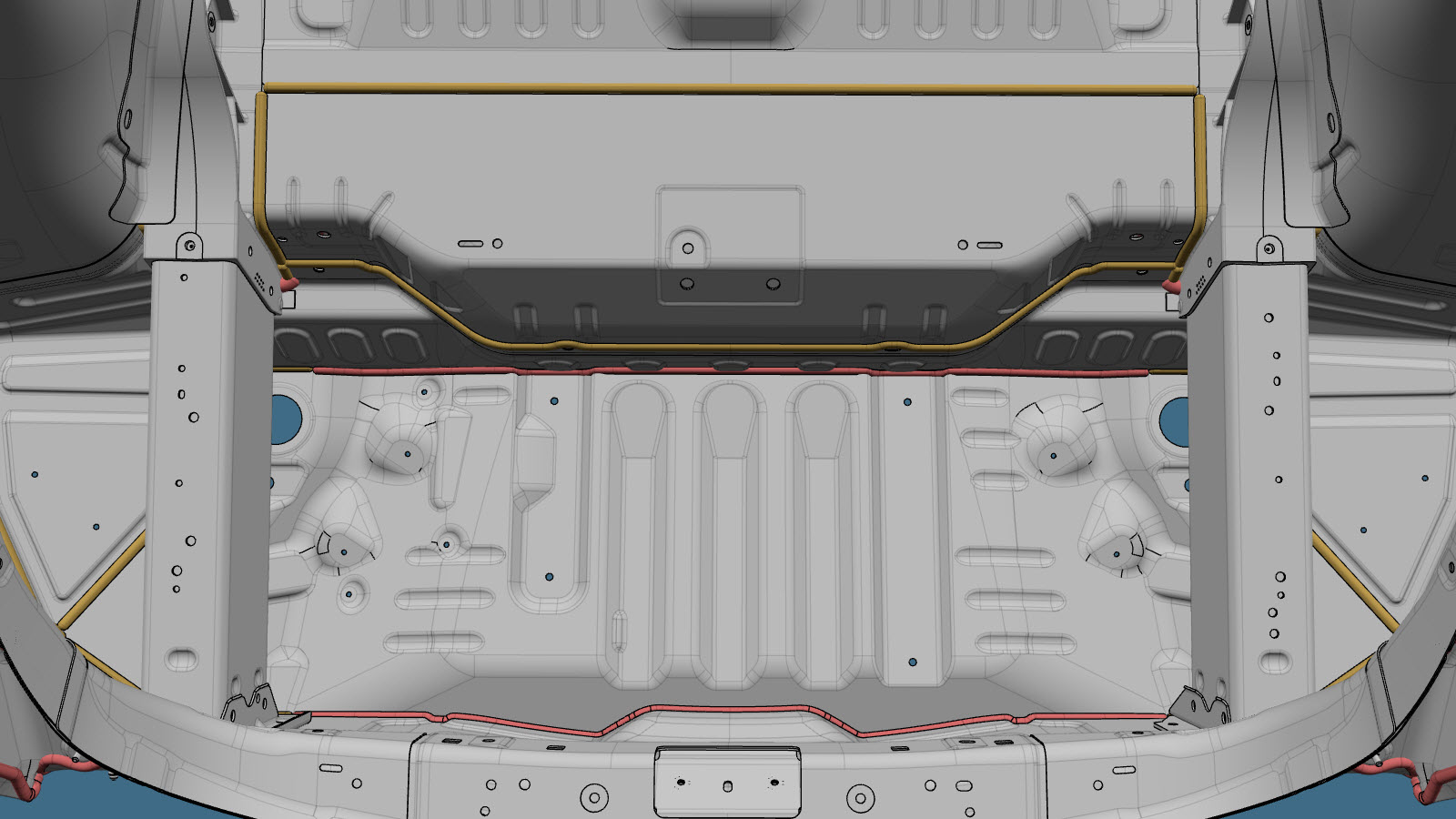

Tabla 4. Bajos traseros de la carrocería
Tabla 5. Techo

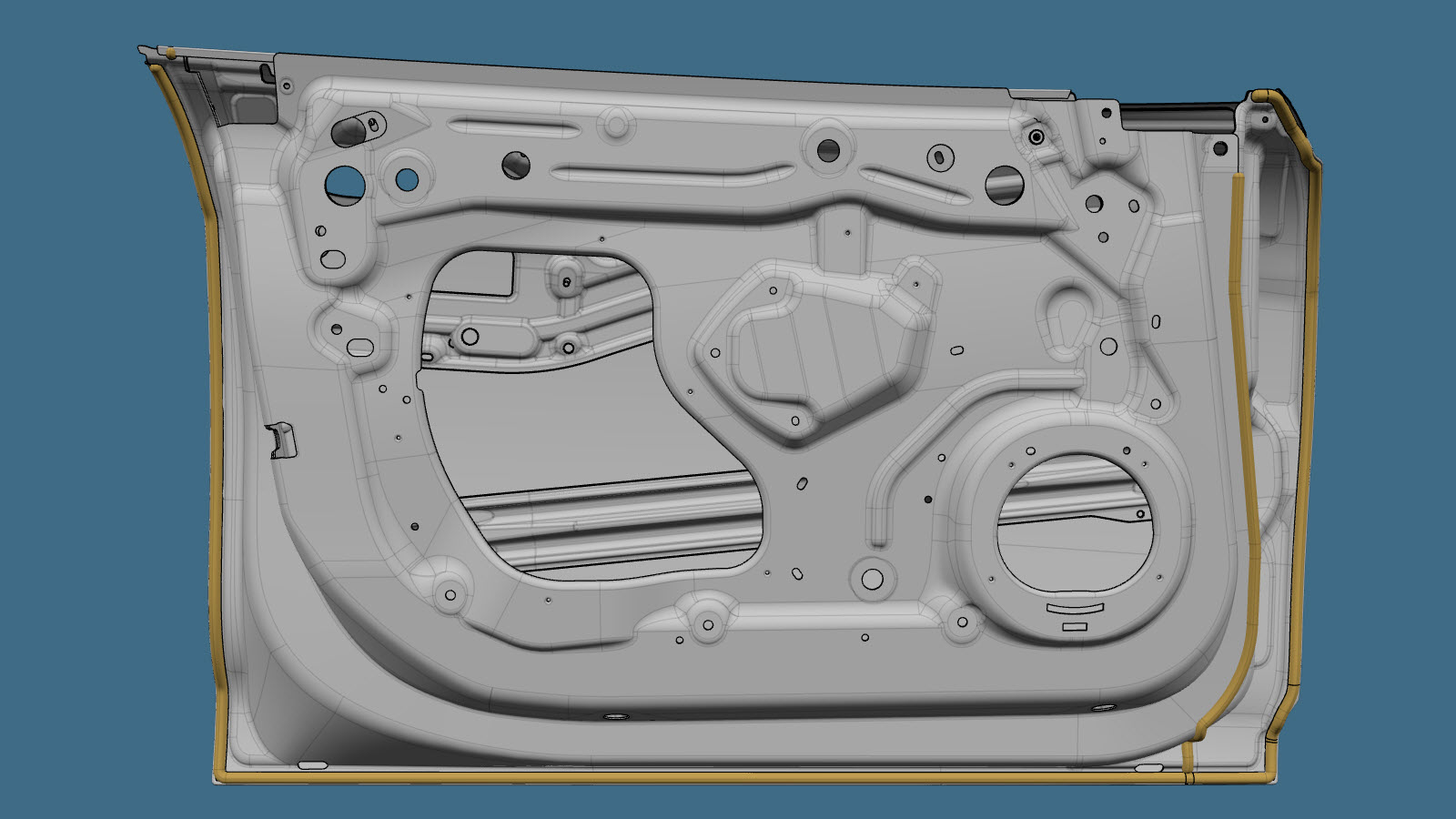

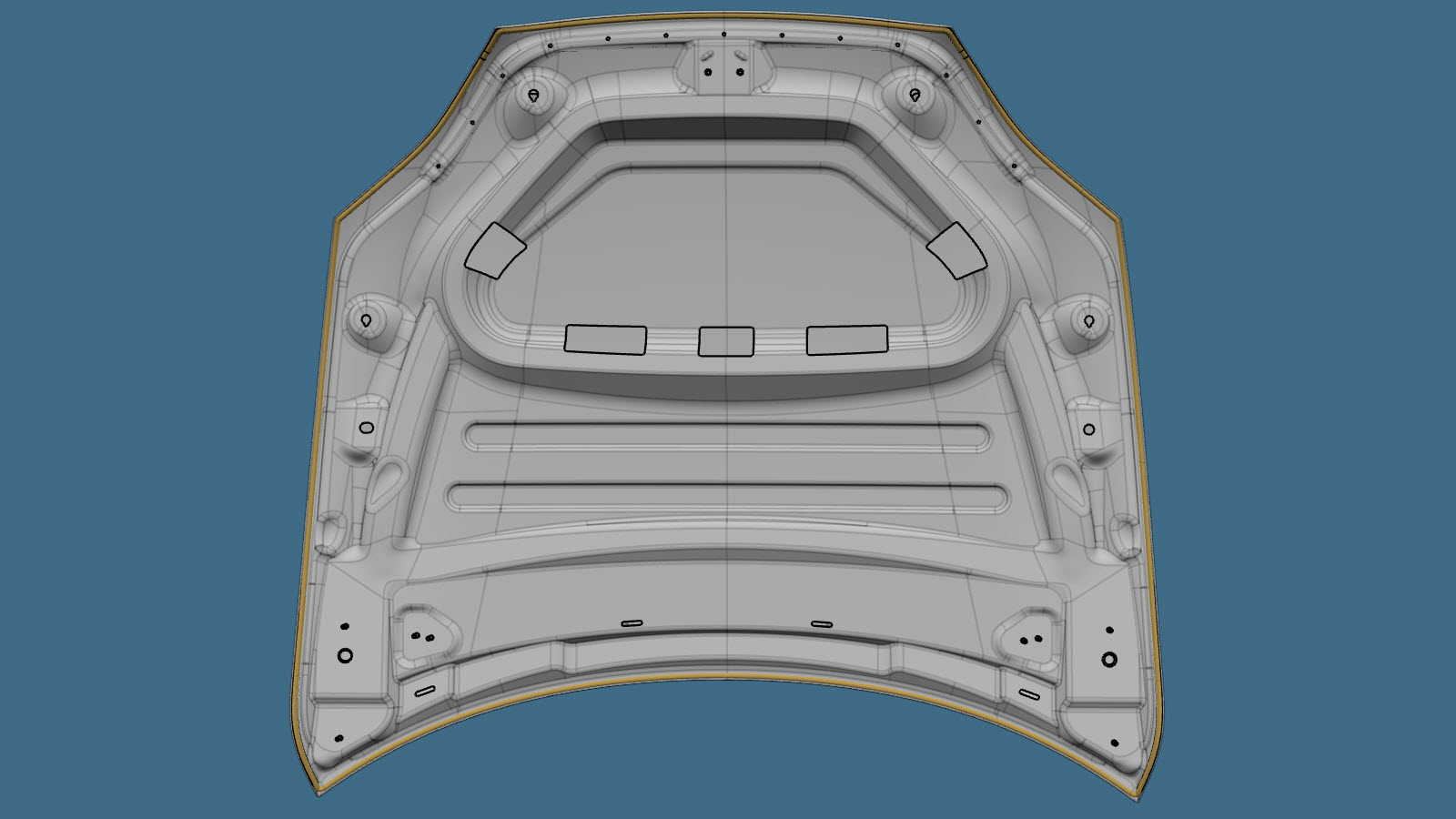

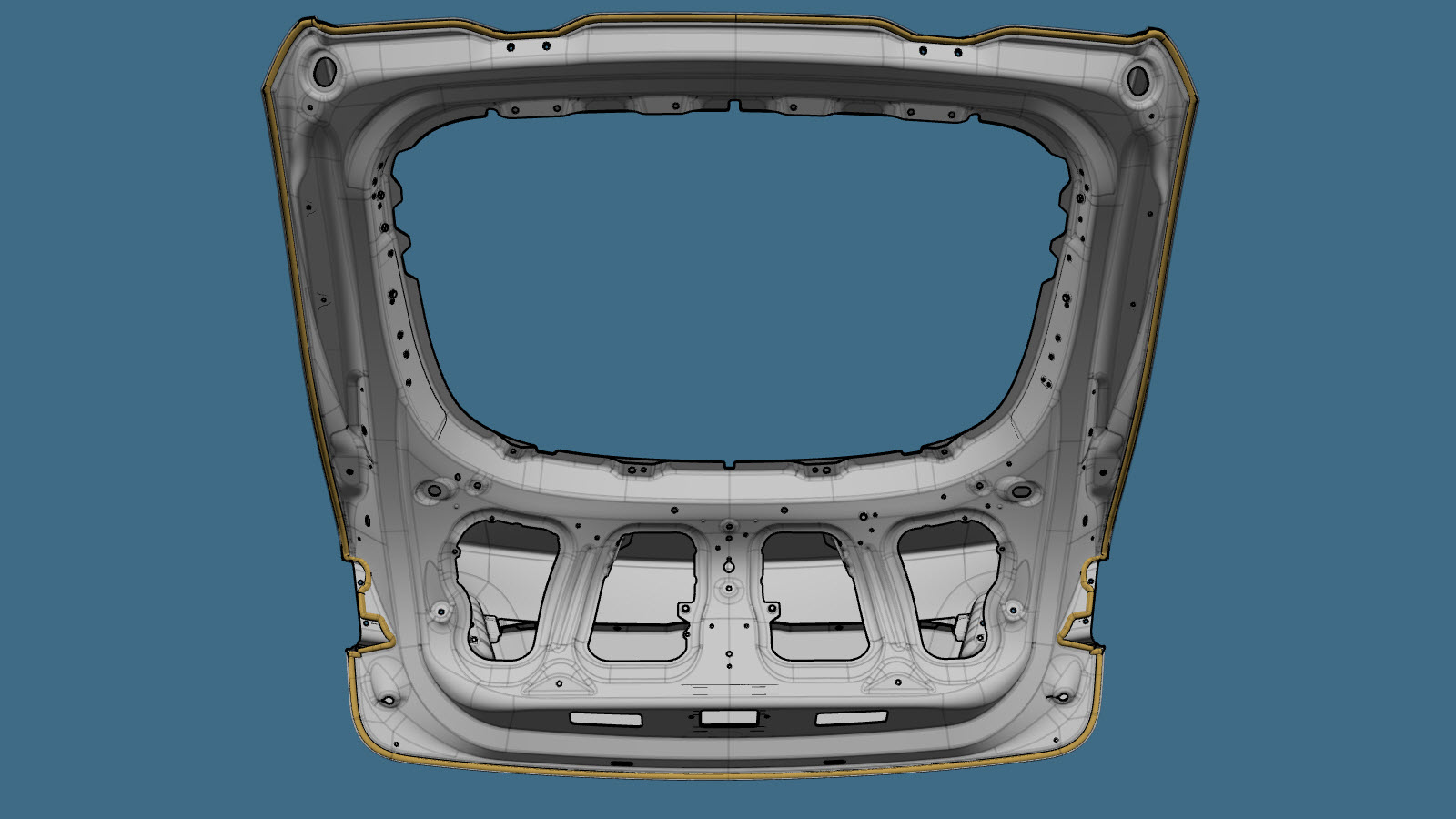

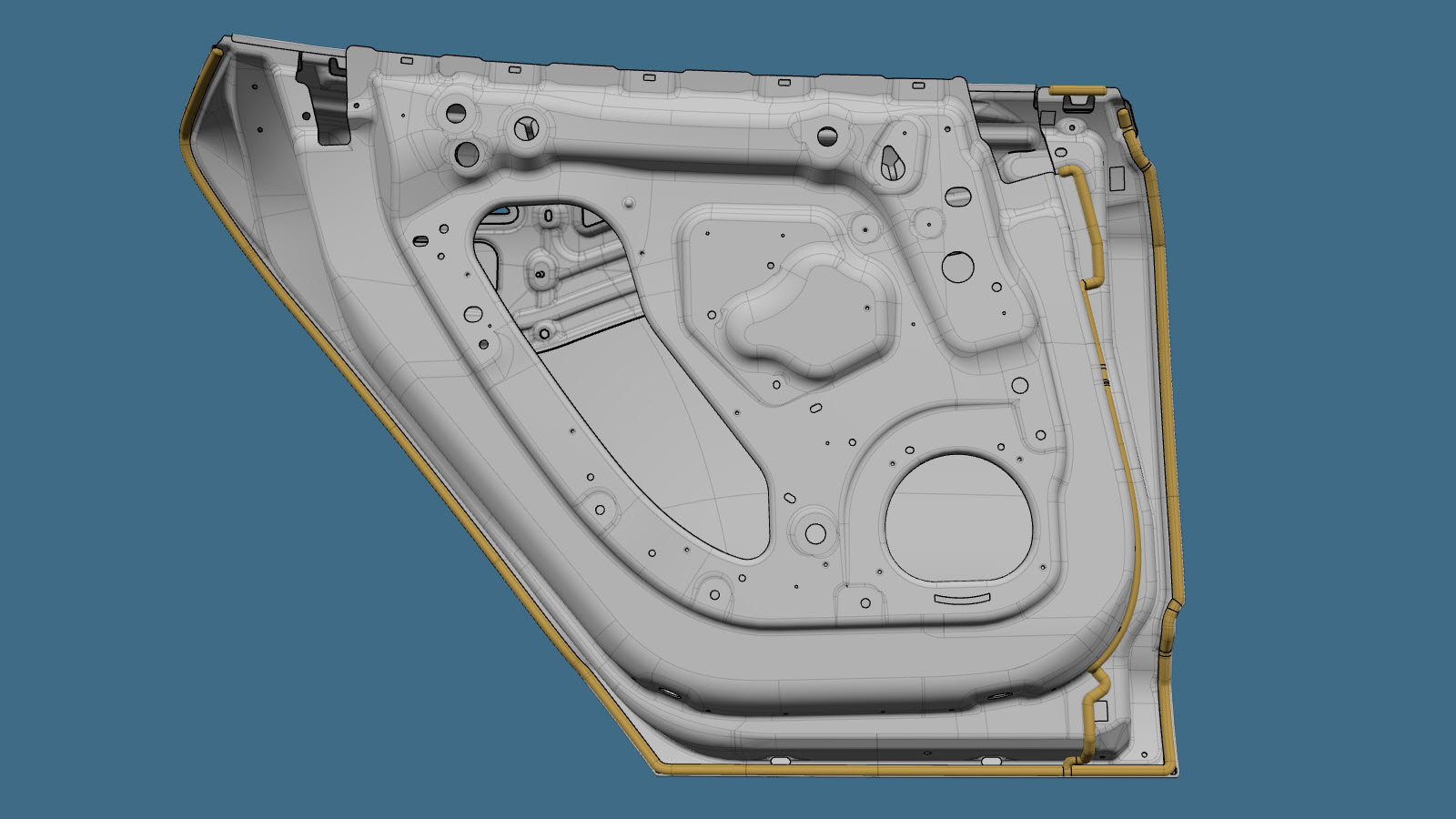

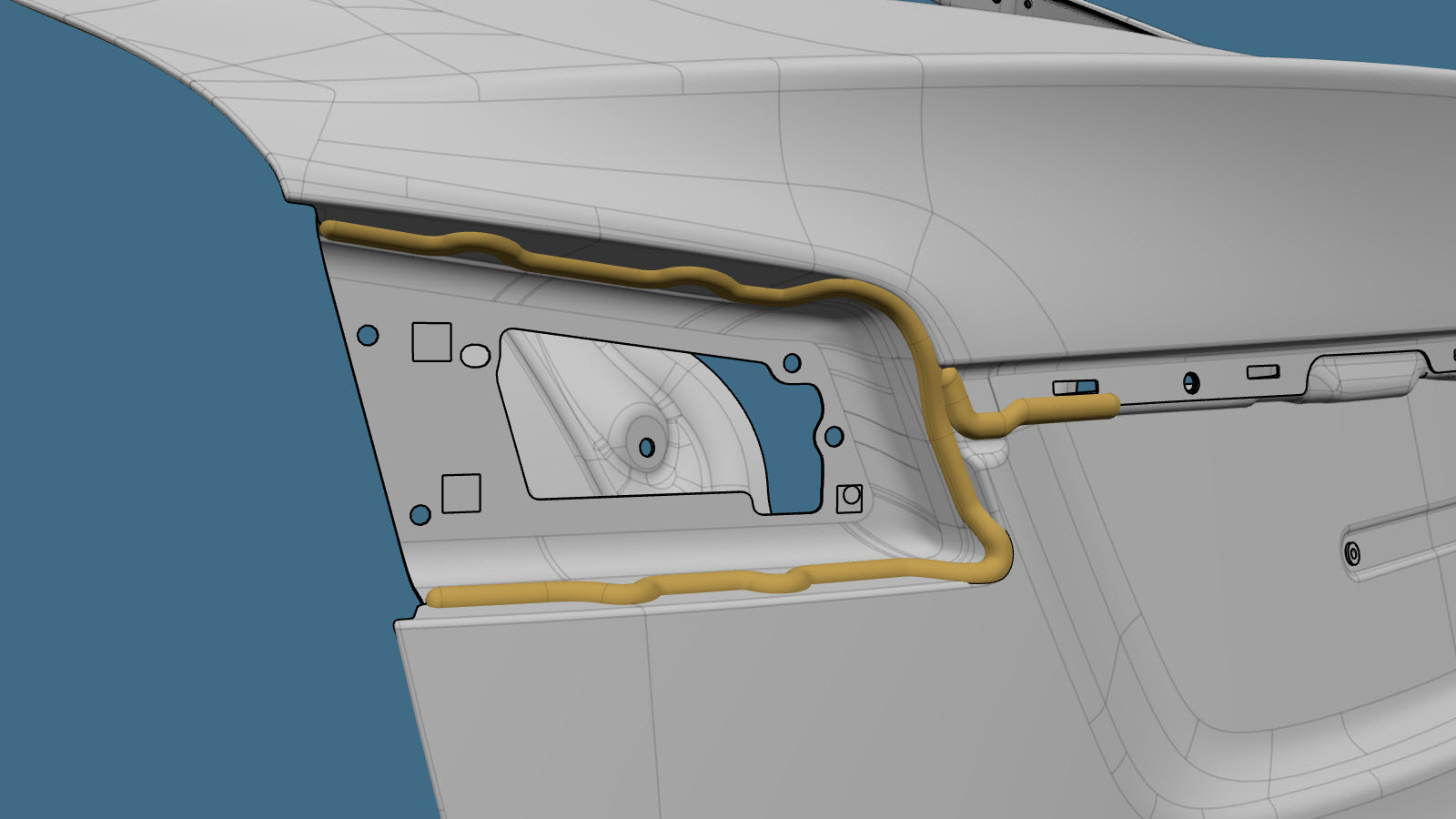

Tabla 6. Cierres
