Nodo trasero (completo)
Información de reparación
- Dependiendo de los daños de este componente, podría ser reparado.
- Para los vehículos fabricados hasta el 12 de octubre de 2022, consulte Directrices de reparación de los nodos traseros de fundición (vehículos fabricados hasta el 12 de octubre de 2022) para obtener más información.
- Para los vehículos fabricados después del 12 de octubre de 2022, consulte Directrices de reparación de los nodos traseros de fundición (vehículos fabricados hasta el 12 de octubre de 2022) para obtener más información.
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

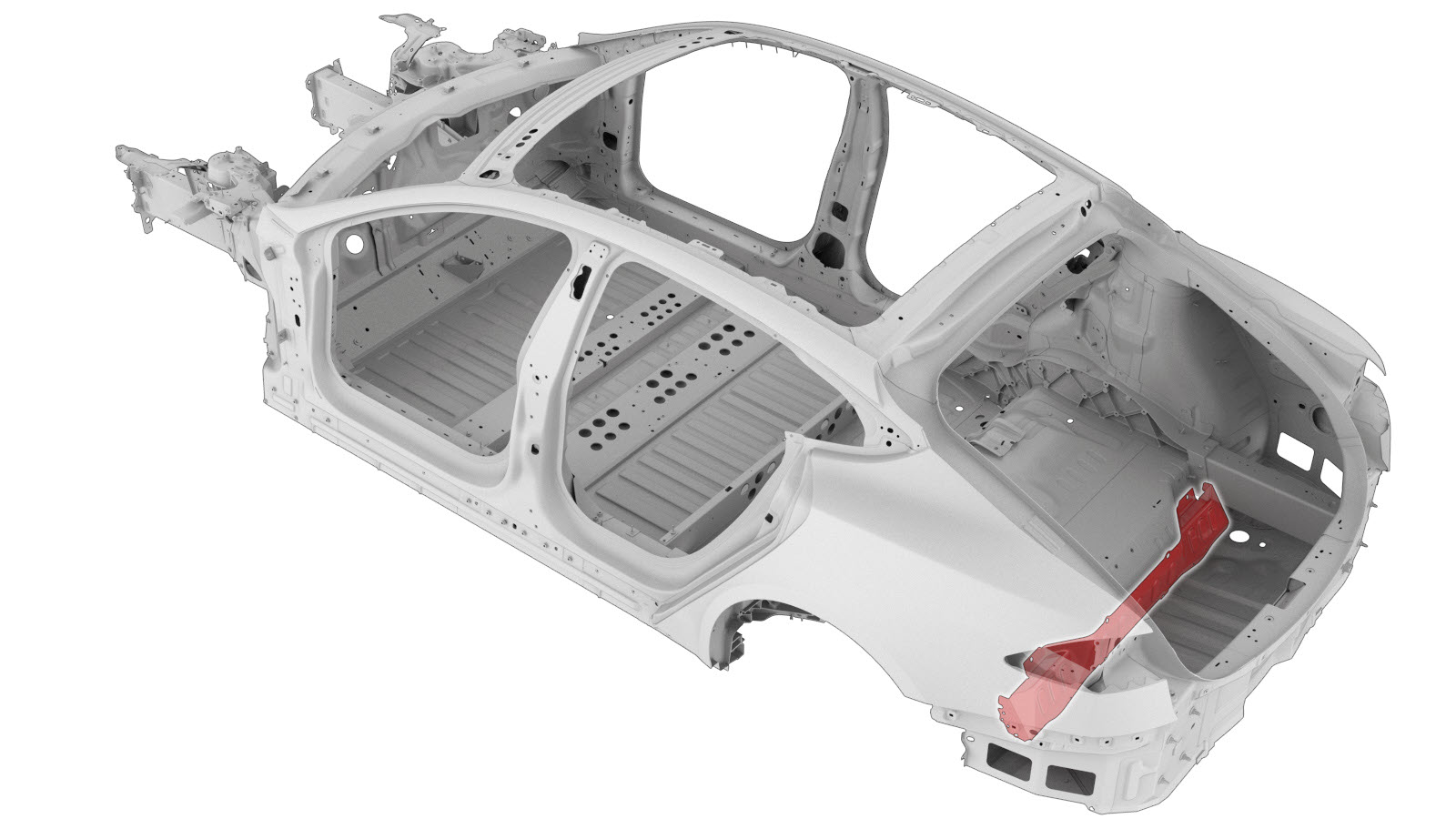

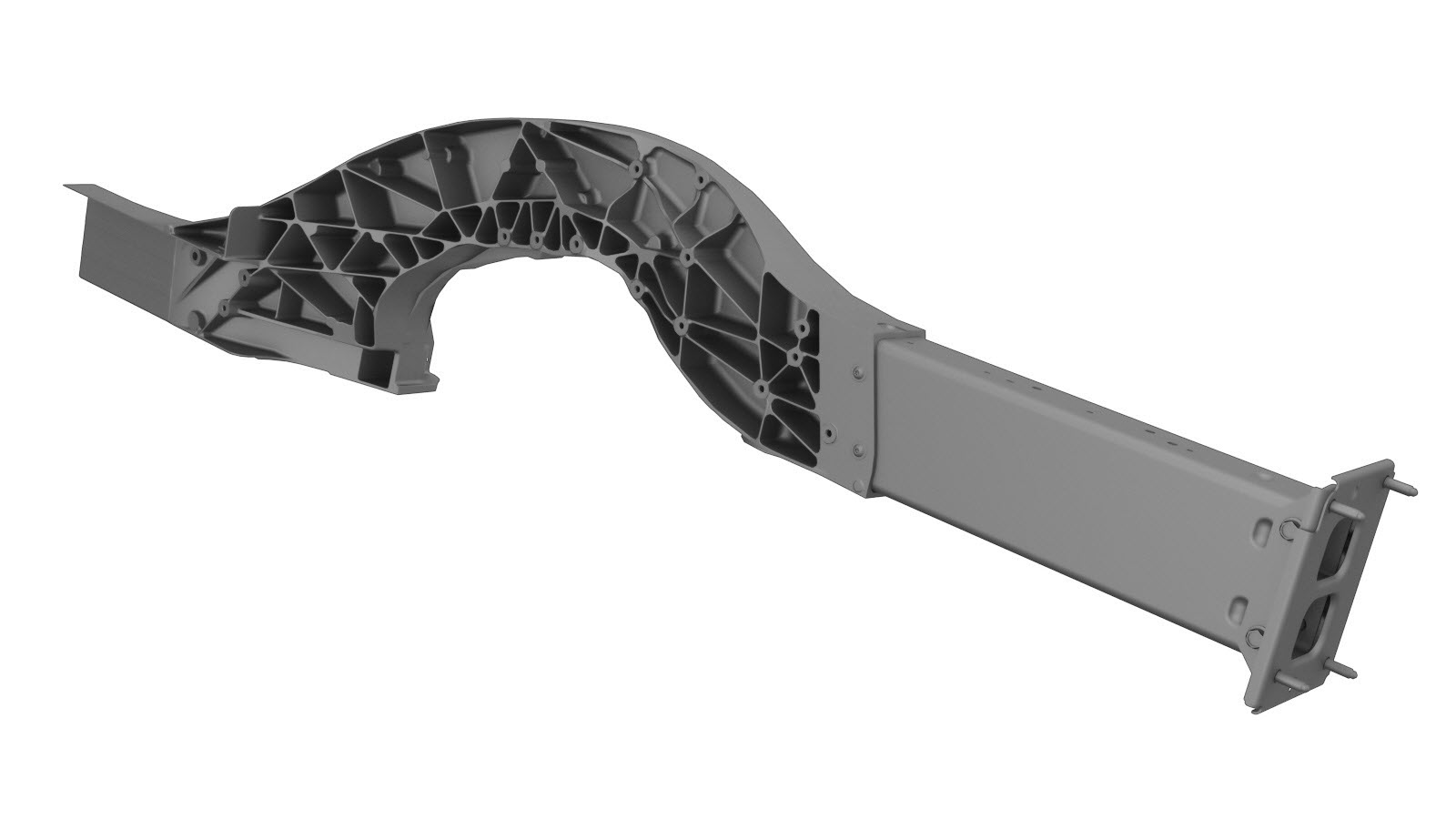

| 1 | MODEL S, ASY-MEMBER RAIL RR (Conjunto completo del nodo trasero) |
|
| 22 |
Remache estructural de alta resistencia, 6,5 mm
|
|
| 12 |
Perno
, M8-1.25x20 |
Referencia de Tesla 1621820-00-A. |
| 1 |
Perno
, PF M8x20 |
Referencia de Tesla 1007580-00-A. |
| 1 |
Perno
, M8x50 |
Referencia de Tesla 1046838-00-A. |
| 2 |
Perno, cabeza Torx
, M8-1.25x20 |
Referencia de Tesla 1014747-00-B. |
| 1 |
Tuerca
|
Referencia de Tesla 1006628-01-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

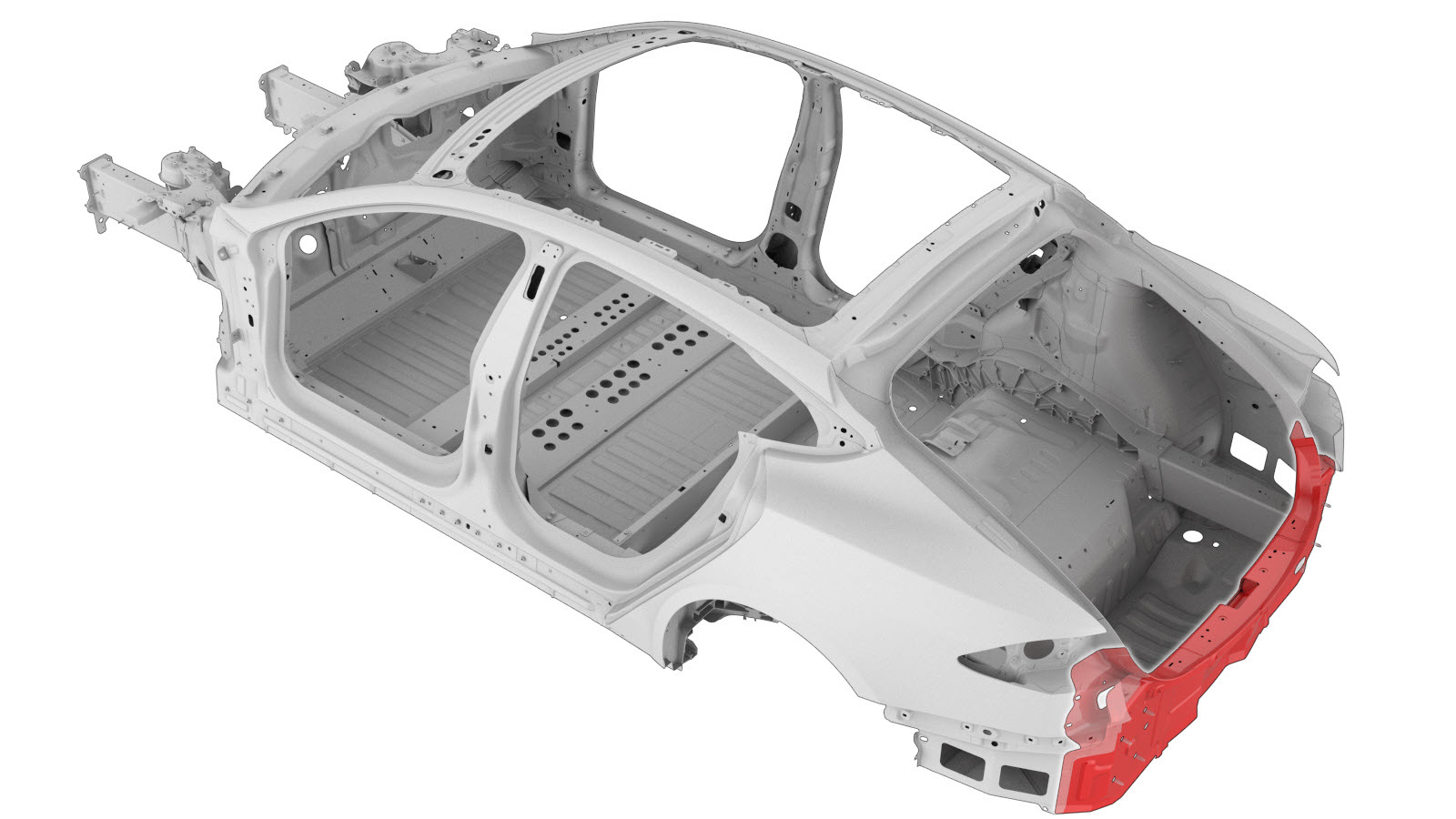

Retire el panel trasero.
En función de la fecha de fabricación del vehículo, retire el panel trasero siguiendo el procedimiento adecuado:
-

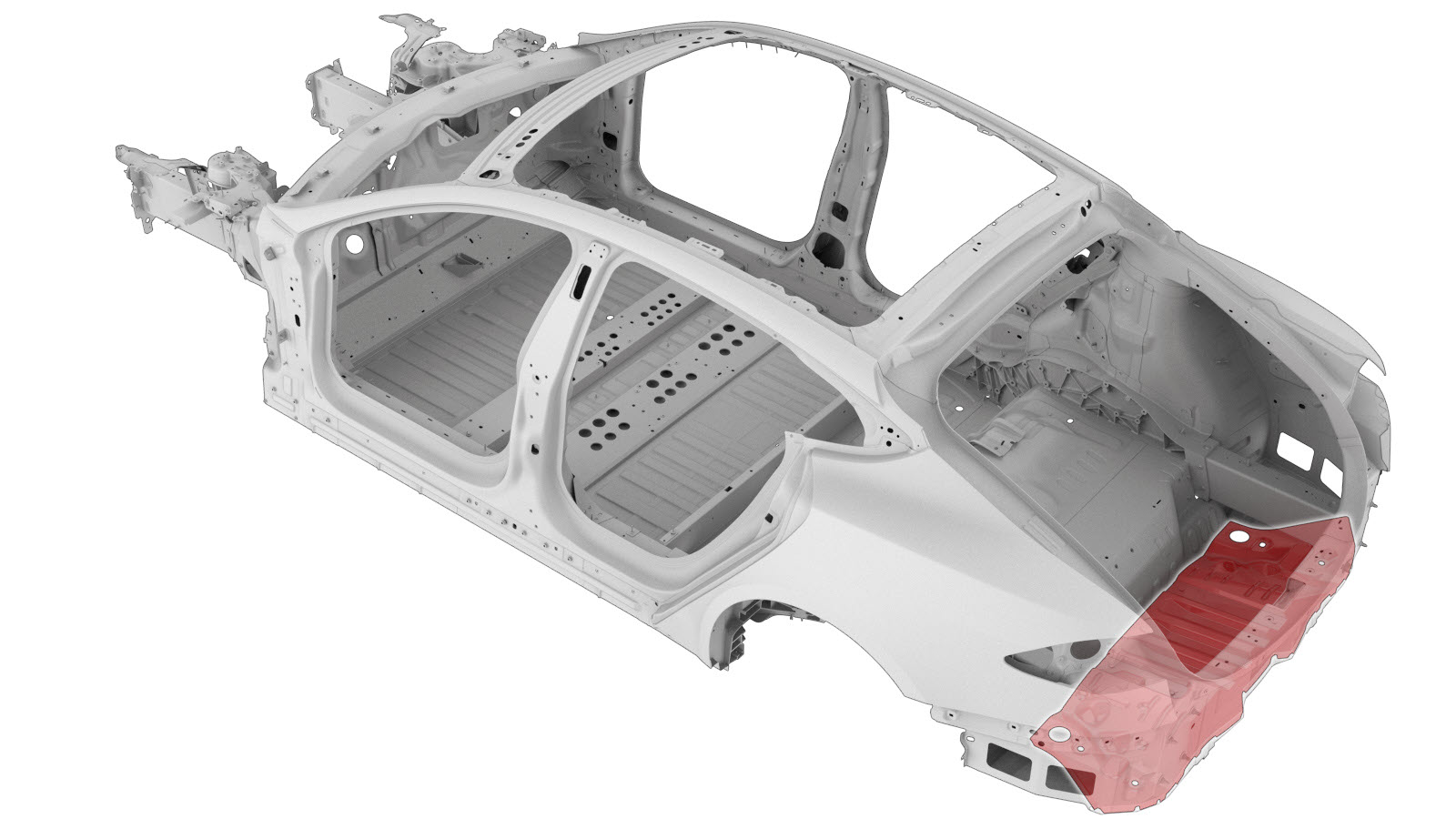

Retire el suelo del maletero trasero.
En función de la fecha de fabricación del vehículo, retire el suelo del maletero trasero siguiendo el procedimiento adecuado:
-
Retire el panel de vierteaguas del maletero trasero.
En función de la fecha de fabricación del vehículo, retire el panel de vierteaguas del maletero trasero siguiendo el procedimiento adecuado:
-
Retire Extensión del paso de rueda trasero.
-
Retire Extensión del suelo del maletero trasero.
-

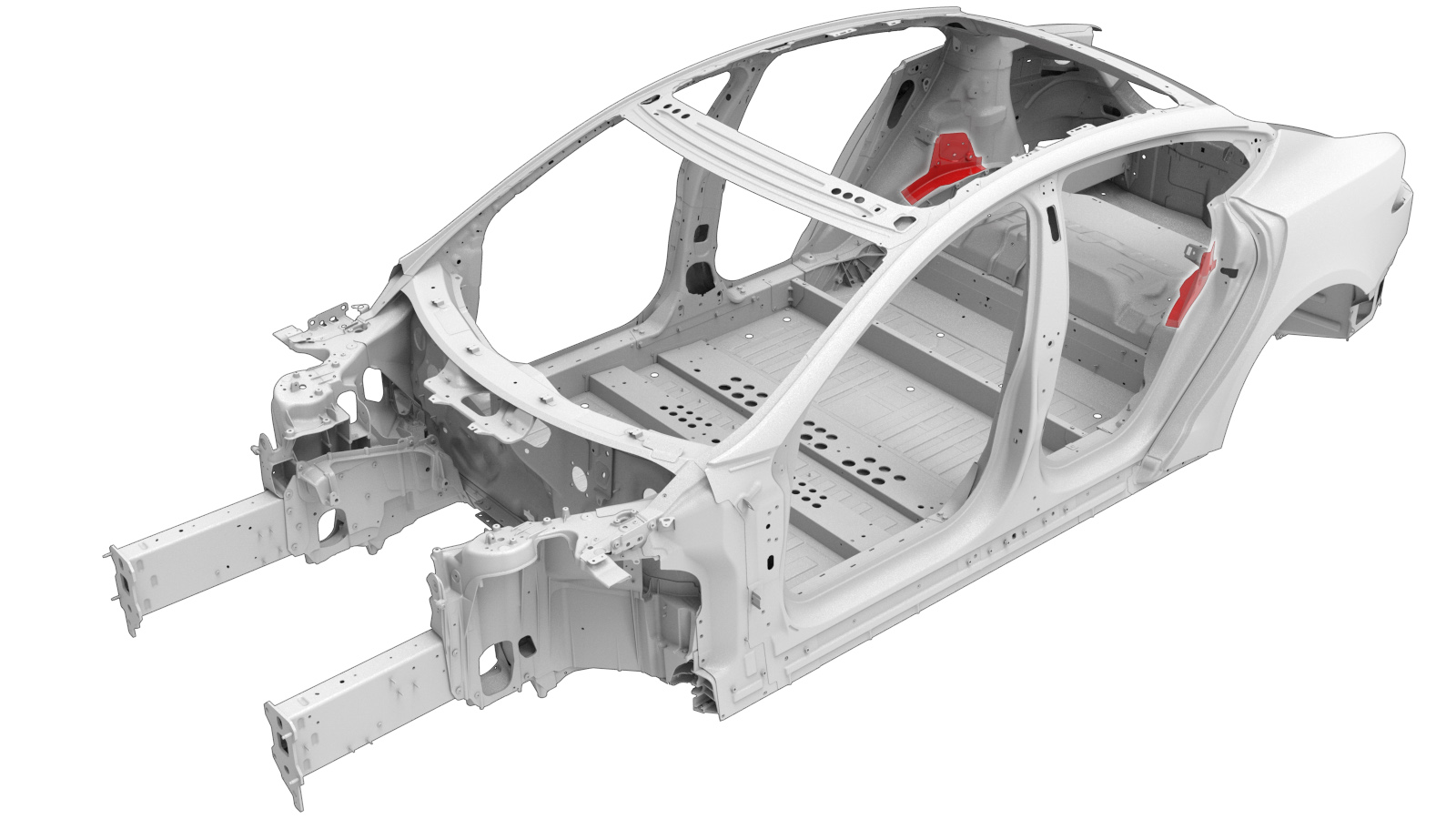

Retire Refuerzo superior del nodo trasero (trasero).
-
Retire Refuerzo superior del nodo trasero (central).
-
Retire Refuerzo superior del nodo trasero (delantero).
-

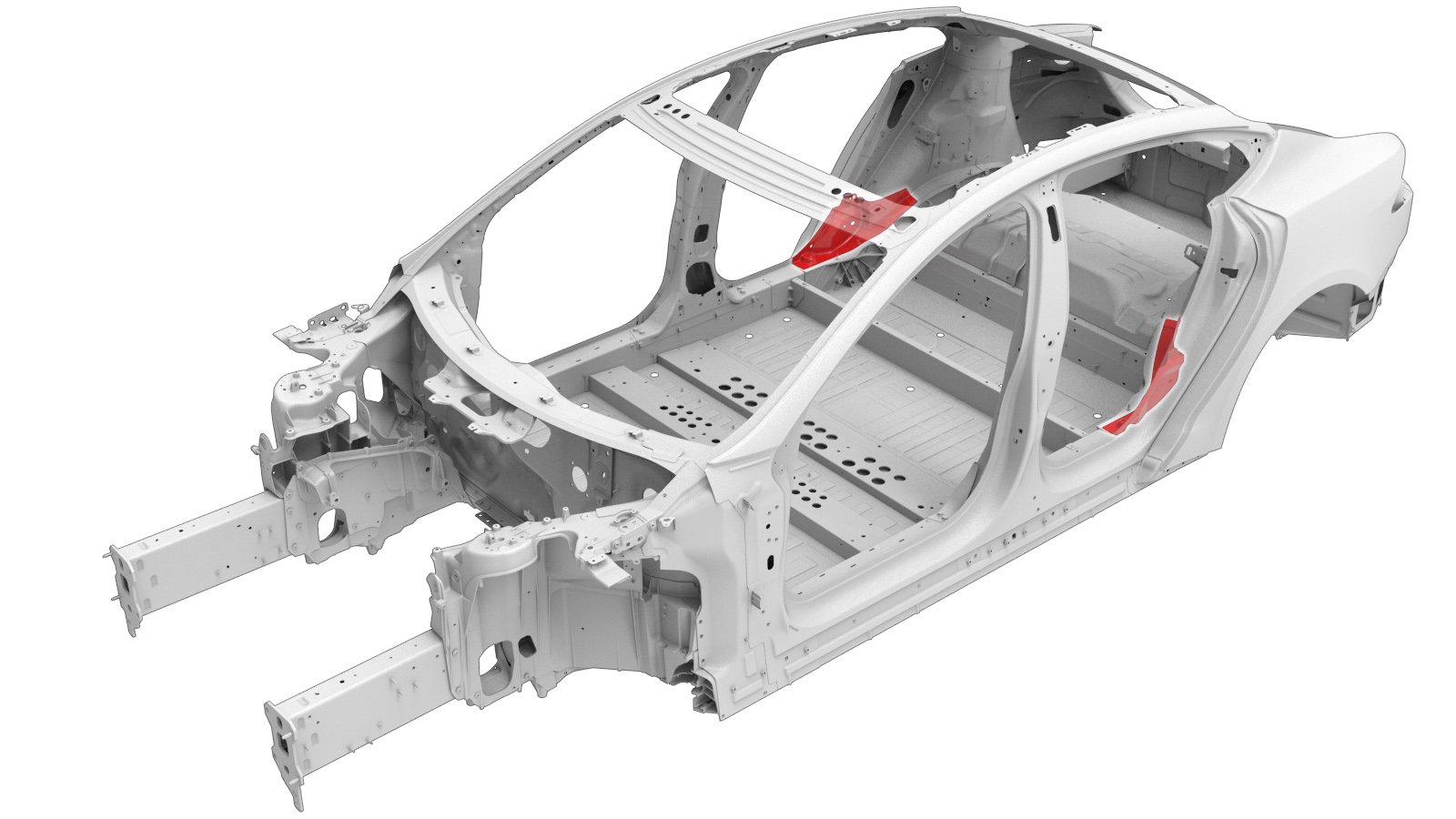

Retire Refuerzo inferior de la caja de torsión trasera.
-

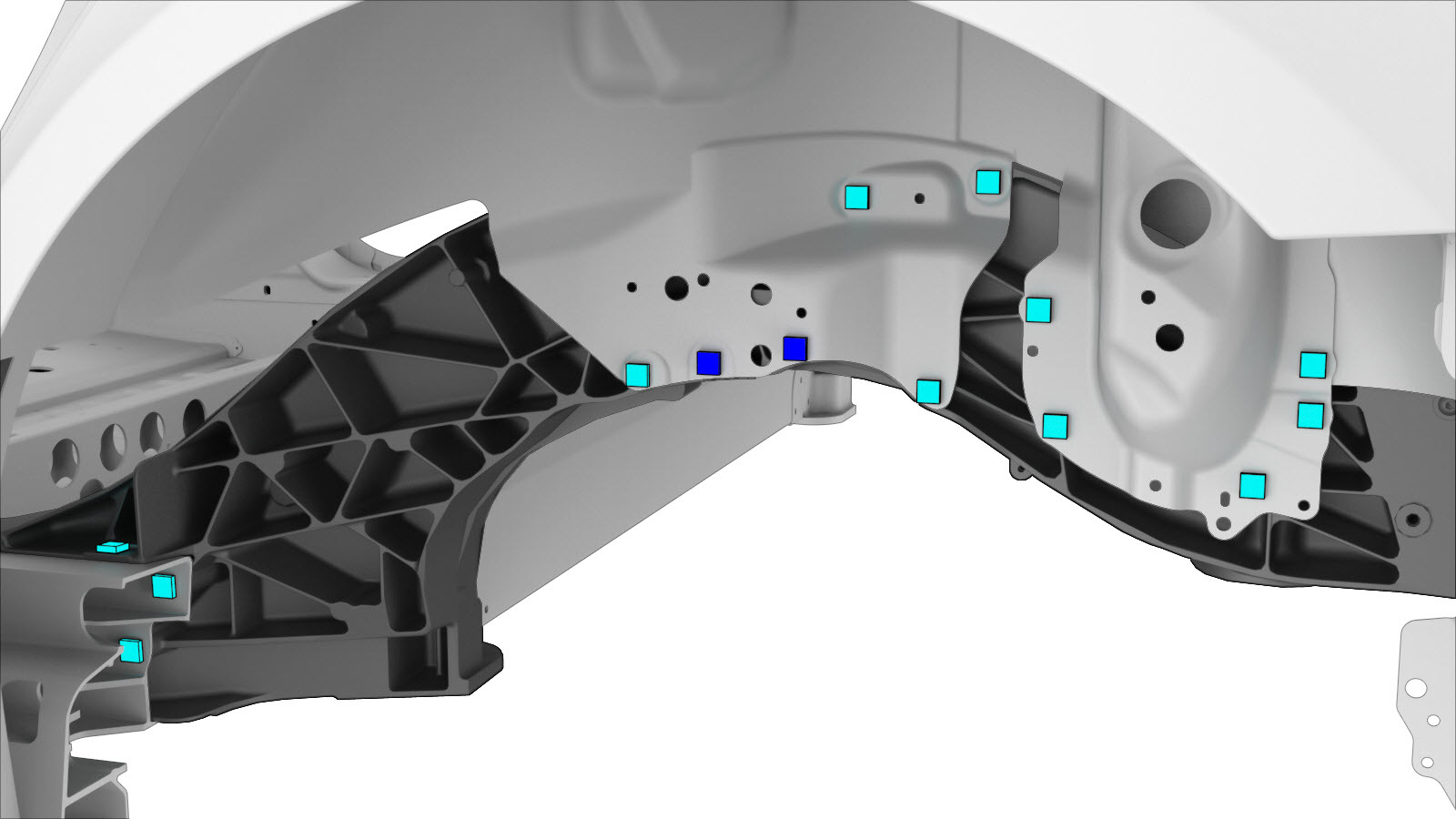

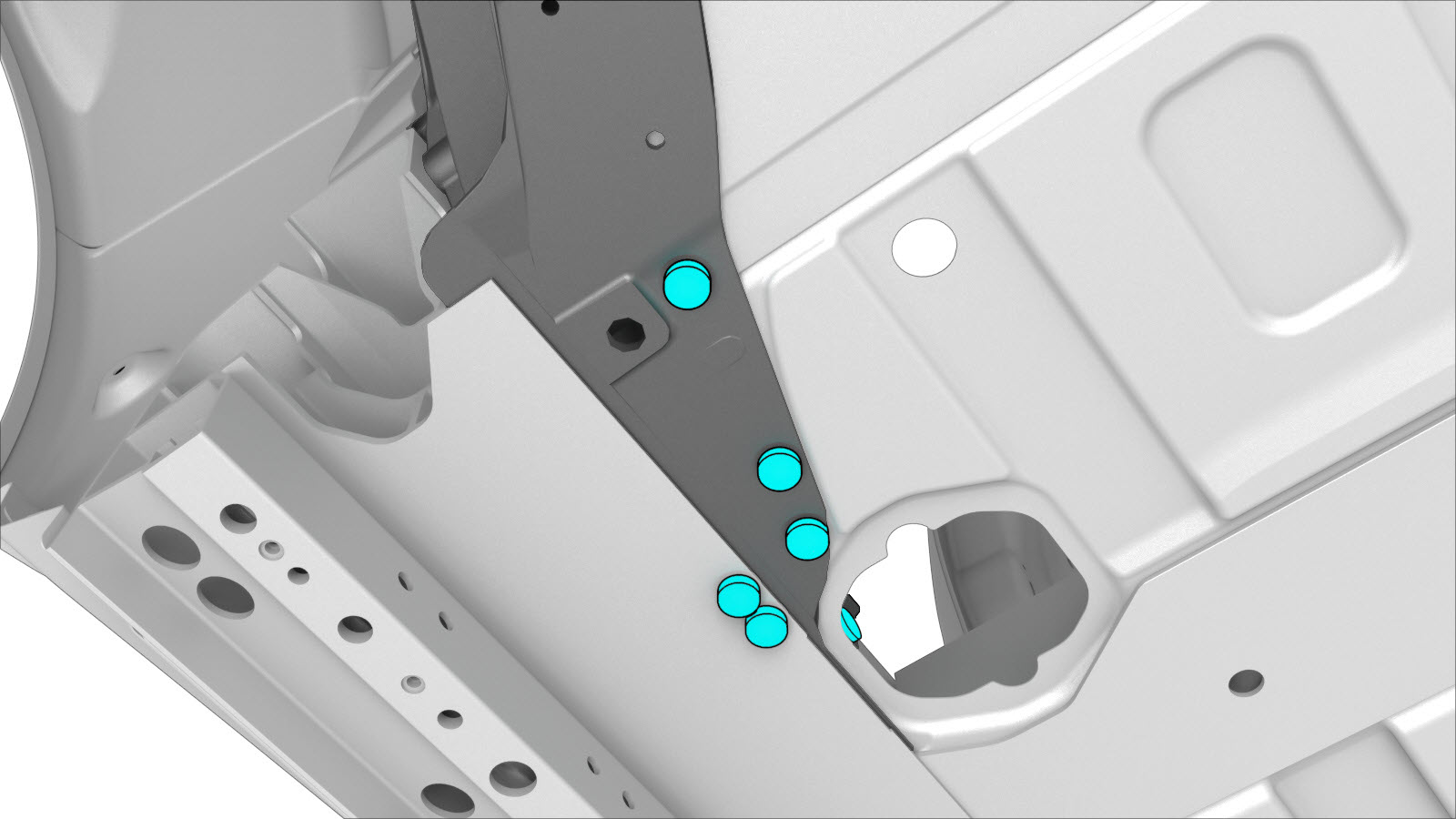

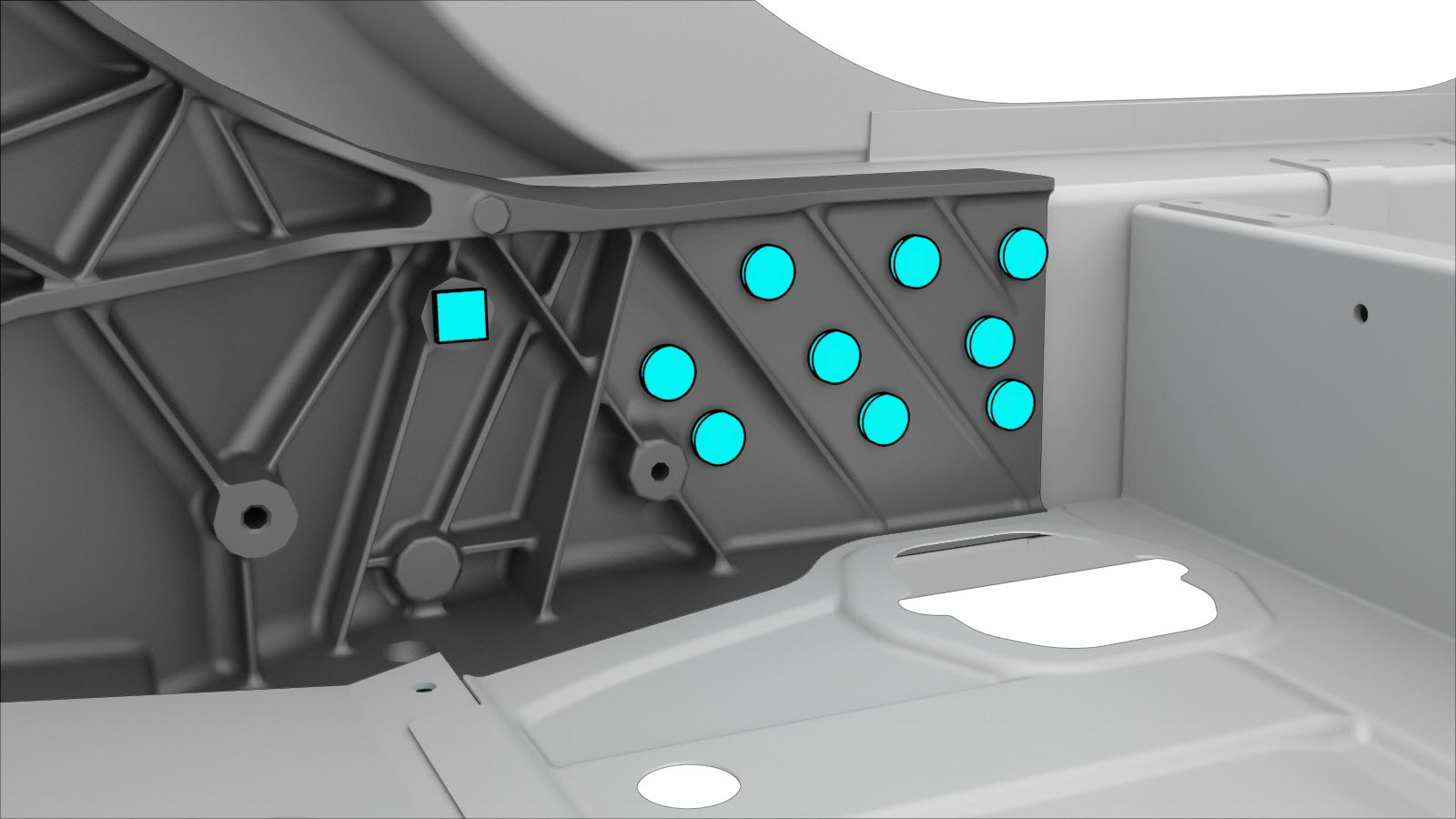

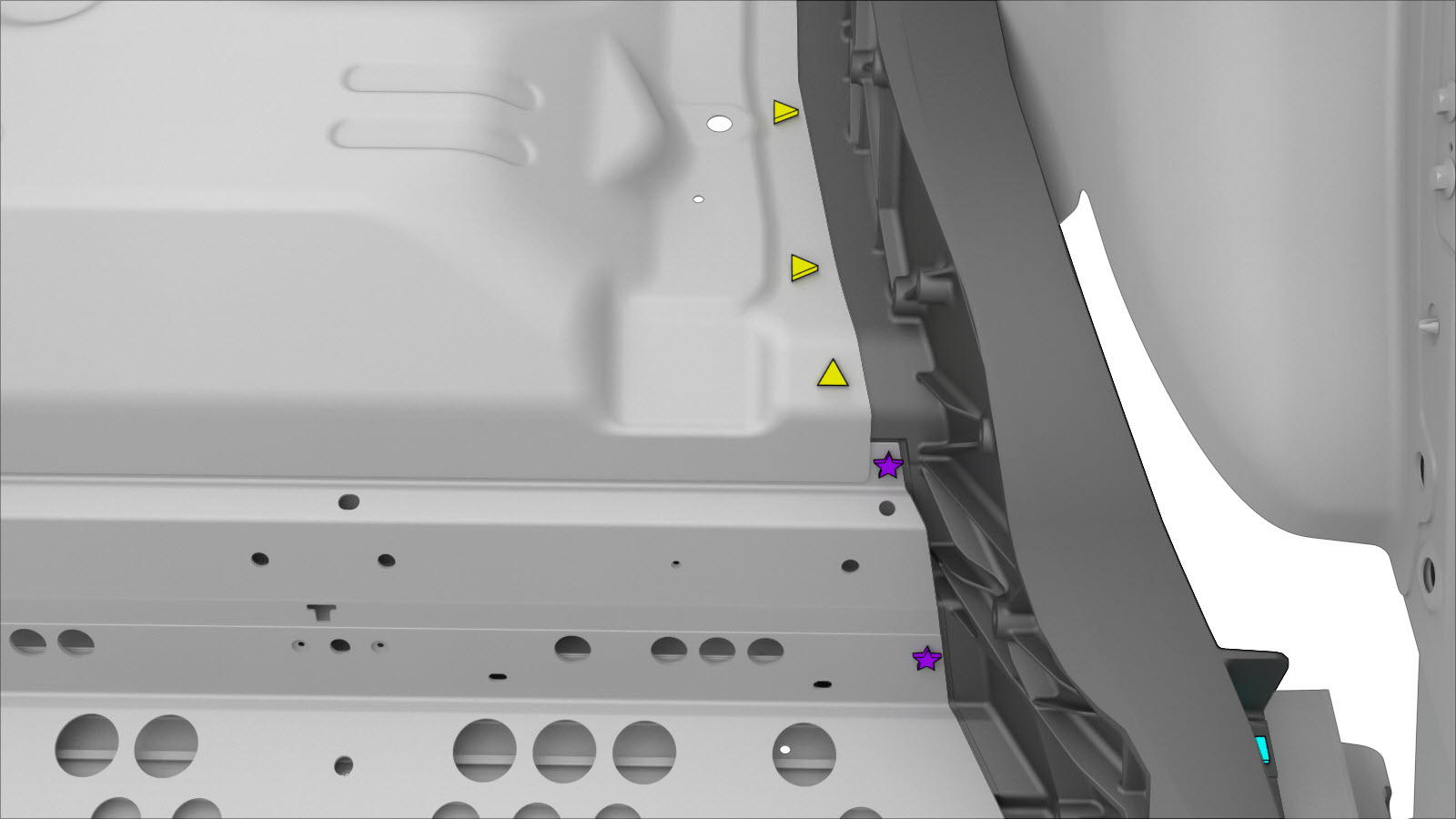

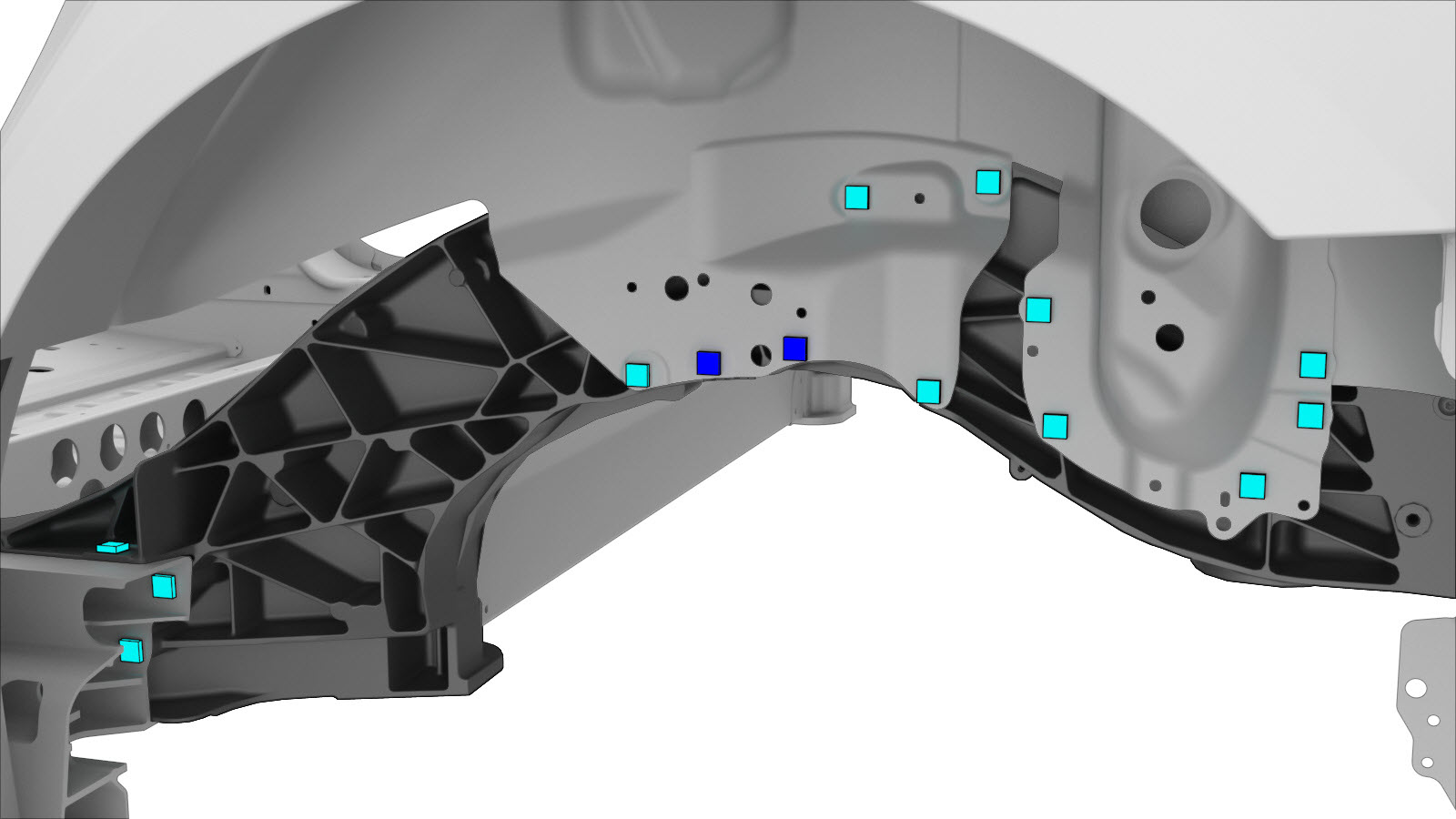

Retire el componente original.
o
Soldaduras por puntos de fábrica
o
SPR de fábrica
o
RIVTAC
o Remaches estructurales de fábrica
o Pernos
-

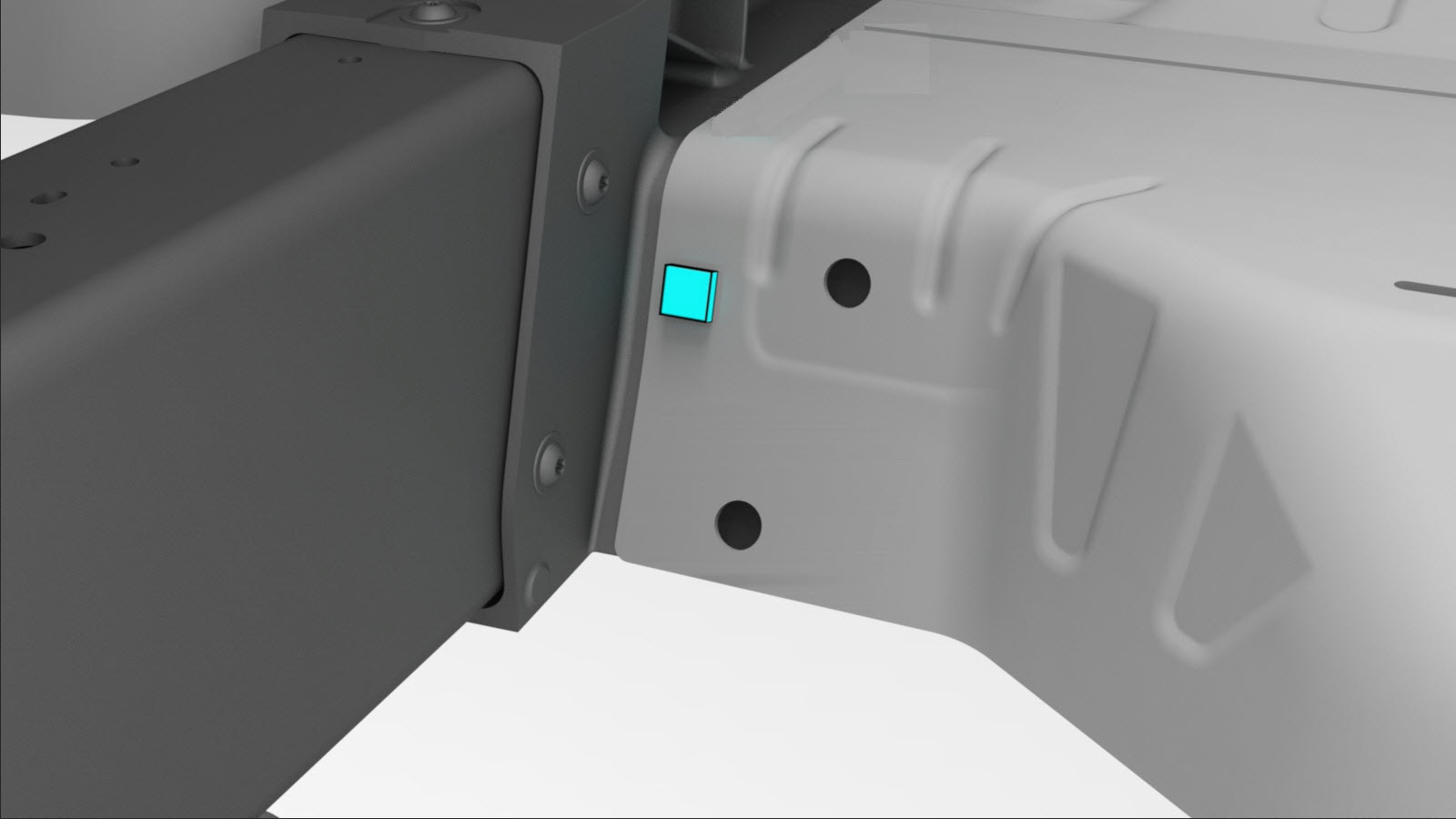

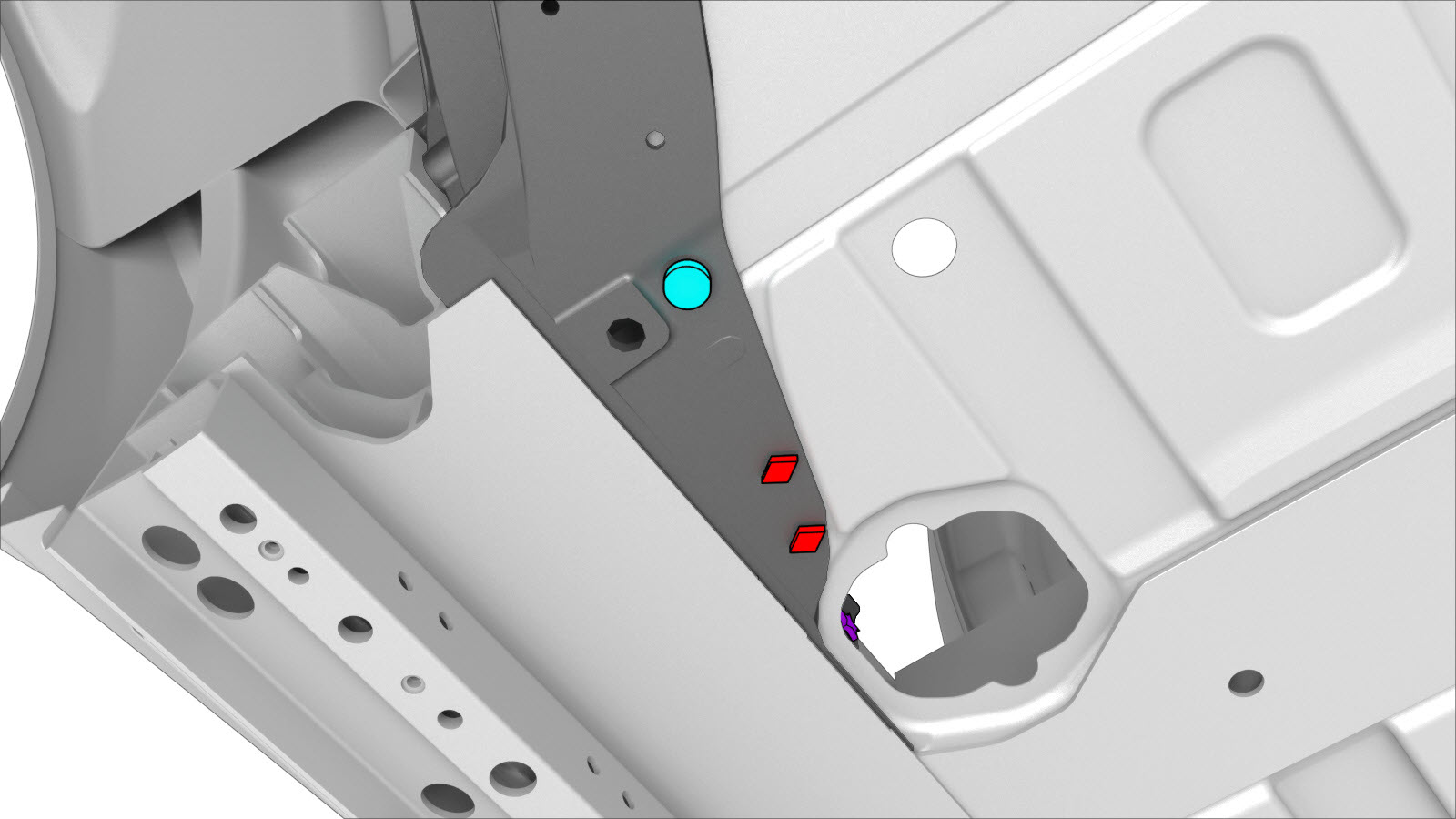

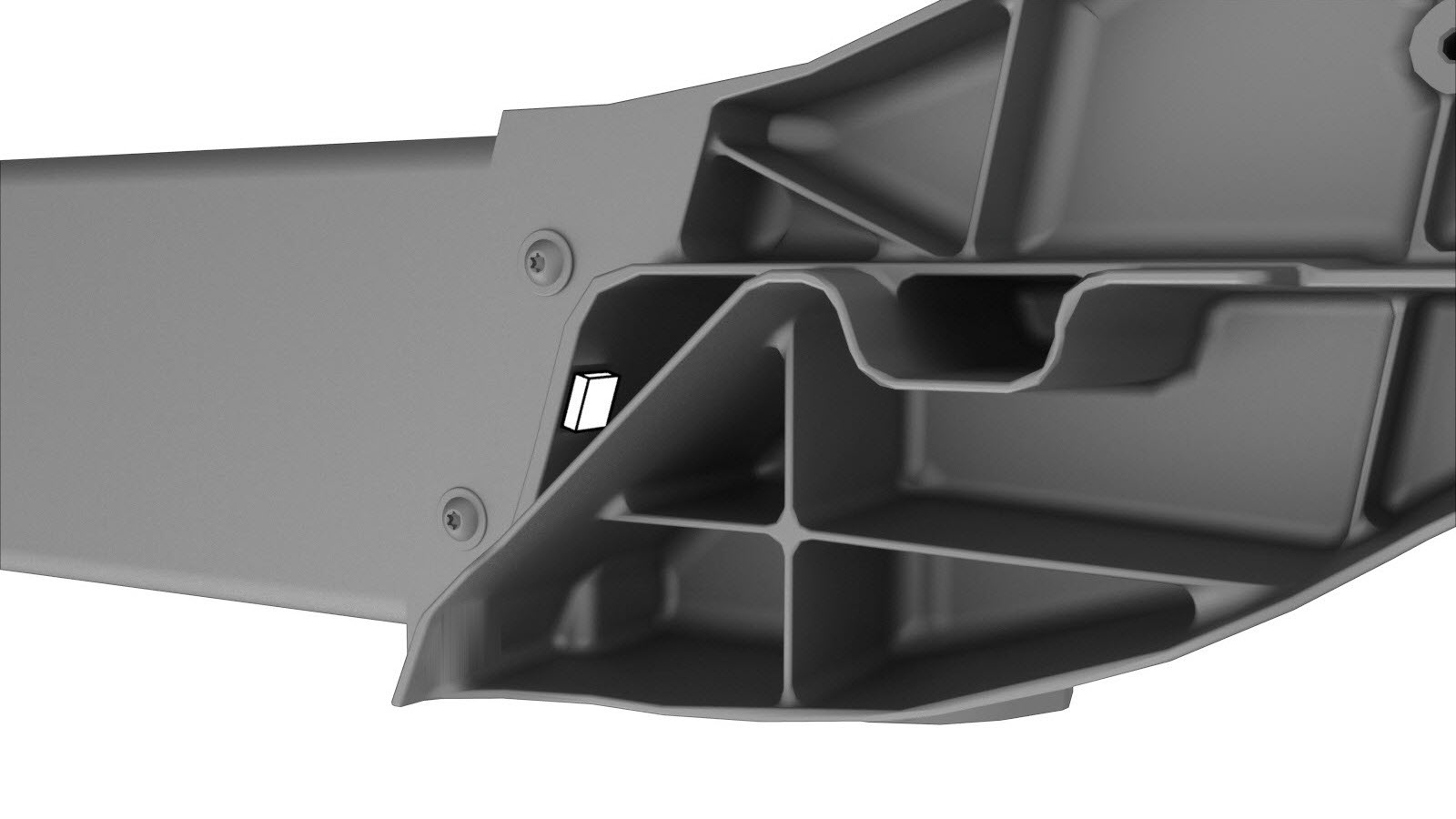

Utilice adhesivo estructural para fijar las tuercas en su posición en el interior del nodo trasero.
Tuerca
, M8-1,25
-

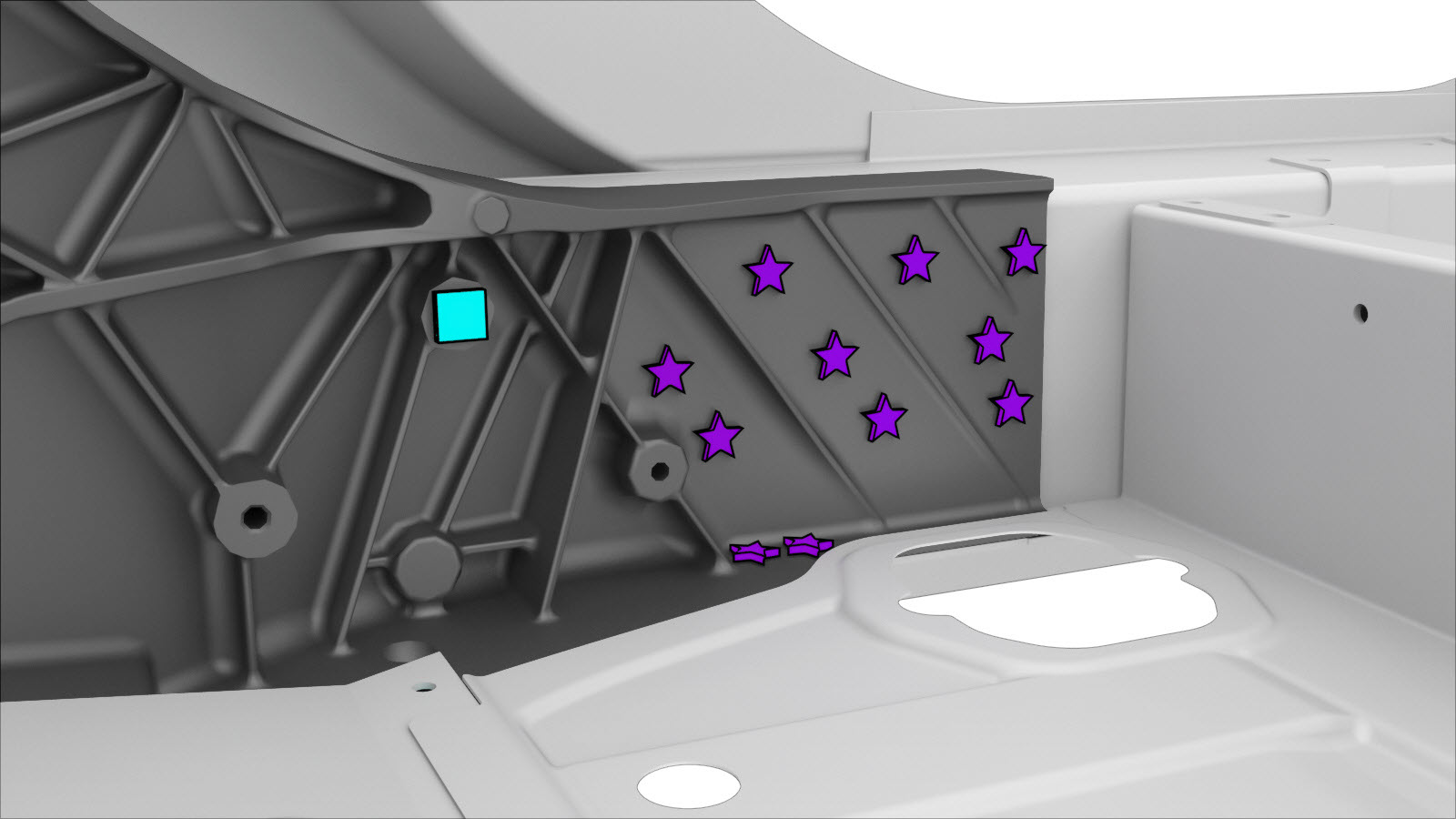

Preparación para la instalación.

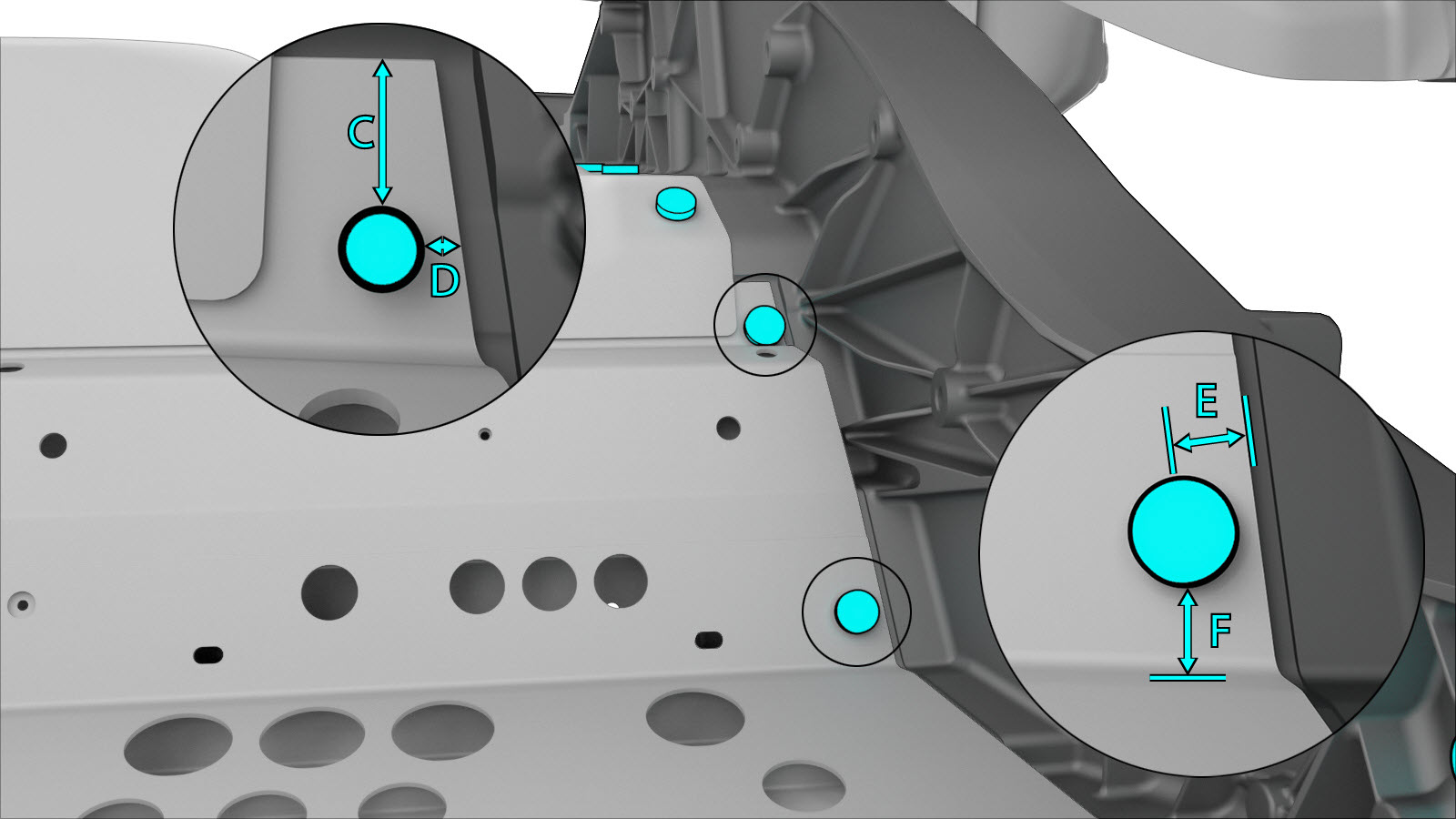

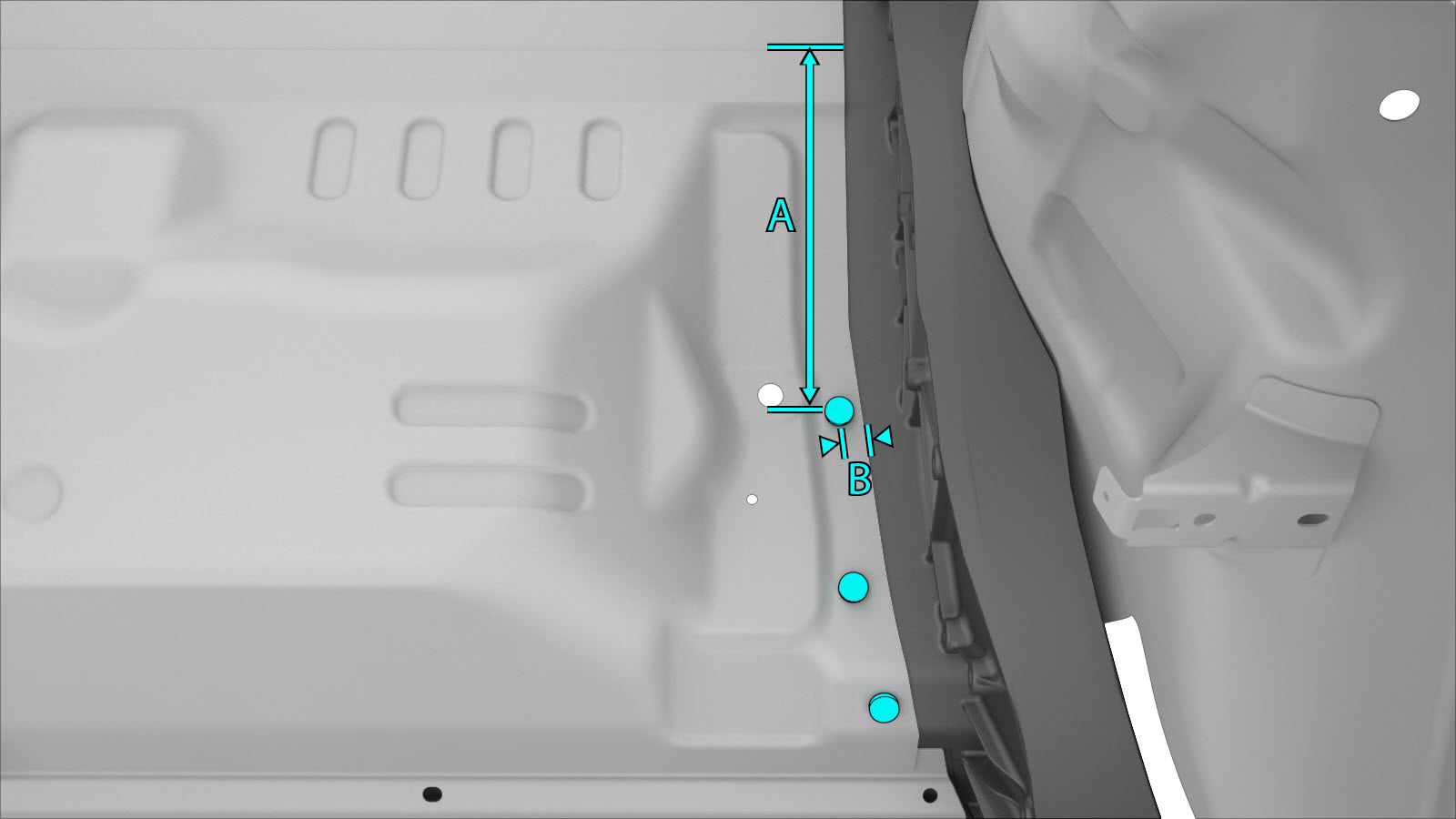

o Remaches estructurales de alta resistencia, 6,5 mm
- A = 260 mm.
- B = 15 mm.
- C = 22 mm.
- D = 9 mm.
- E = 13 mm.
- F = 21 mm.

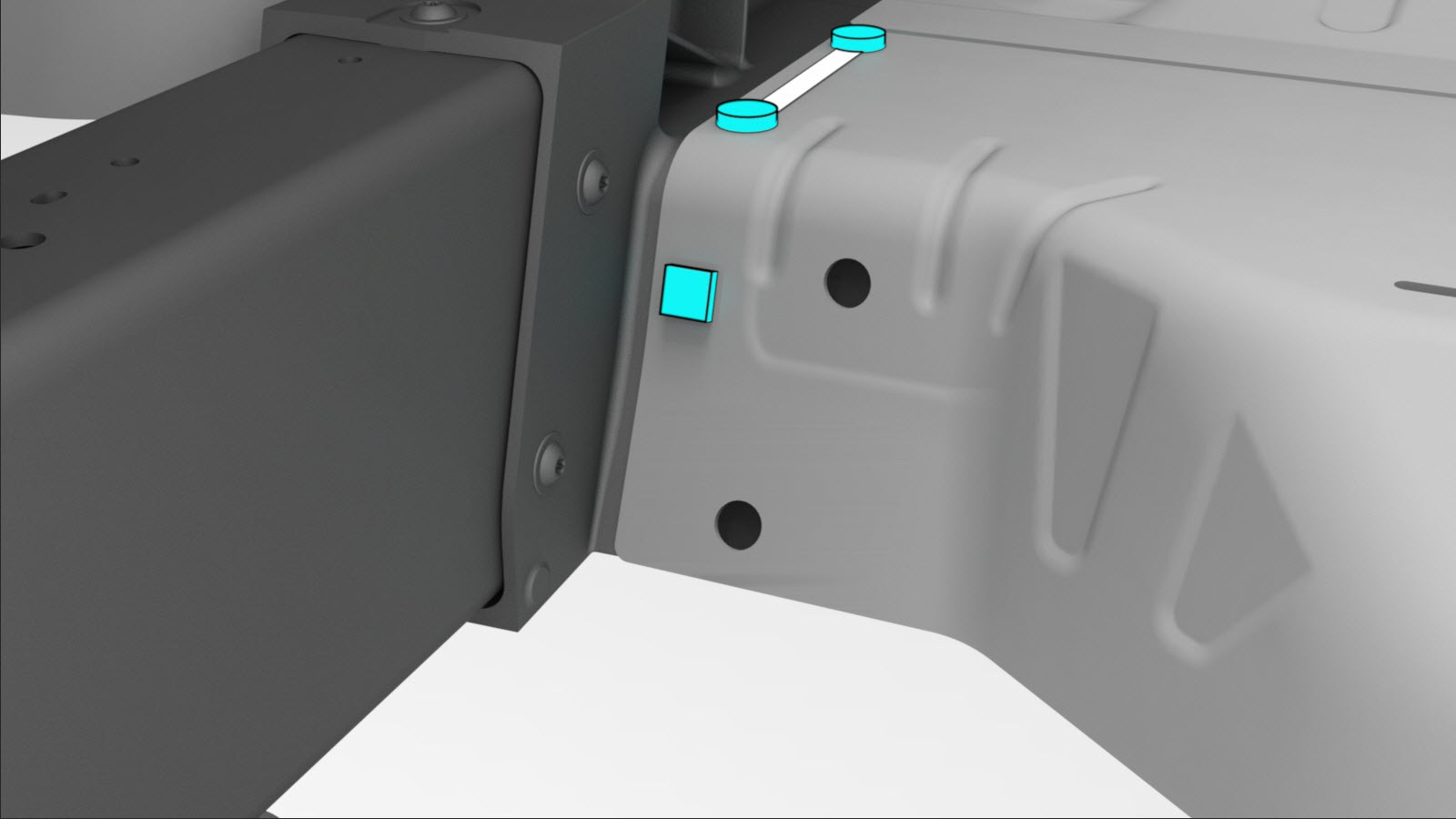

o Pernos
Tuerca
, M8-1,25
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-

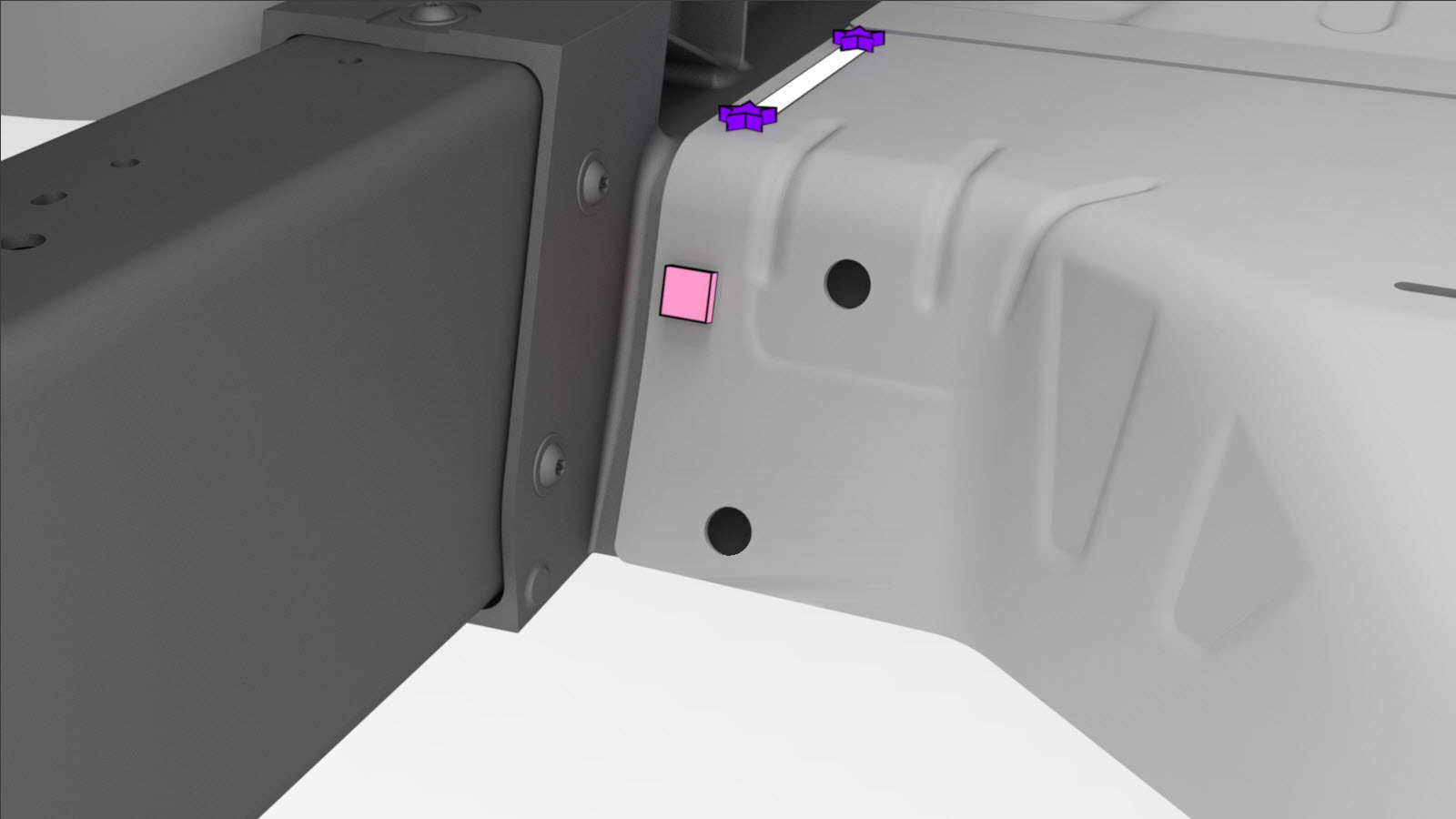

Instale el componente o los componentes nuevos.
Apriete el perno indicado a 25 Nm. o Pernos
Apriete todos los demás pernos a 24 Nm.
-

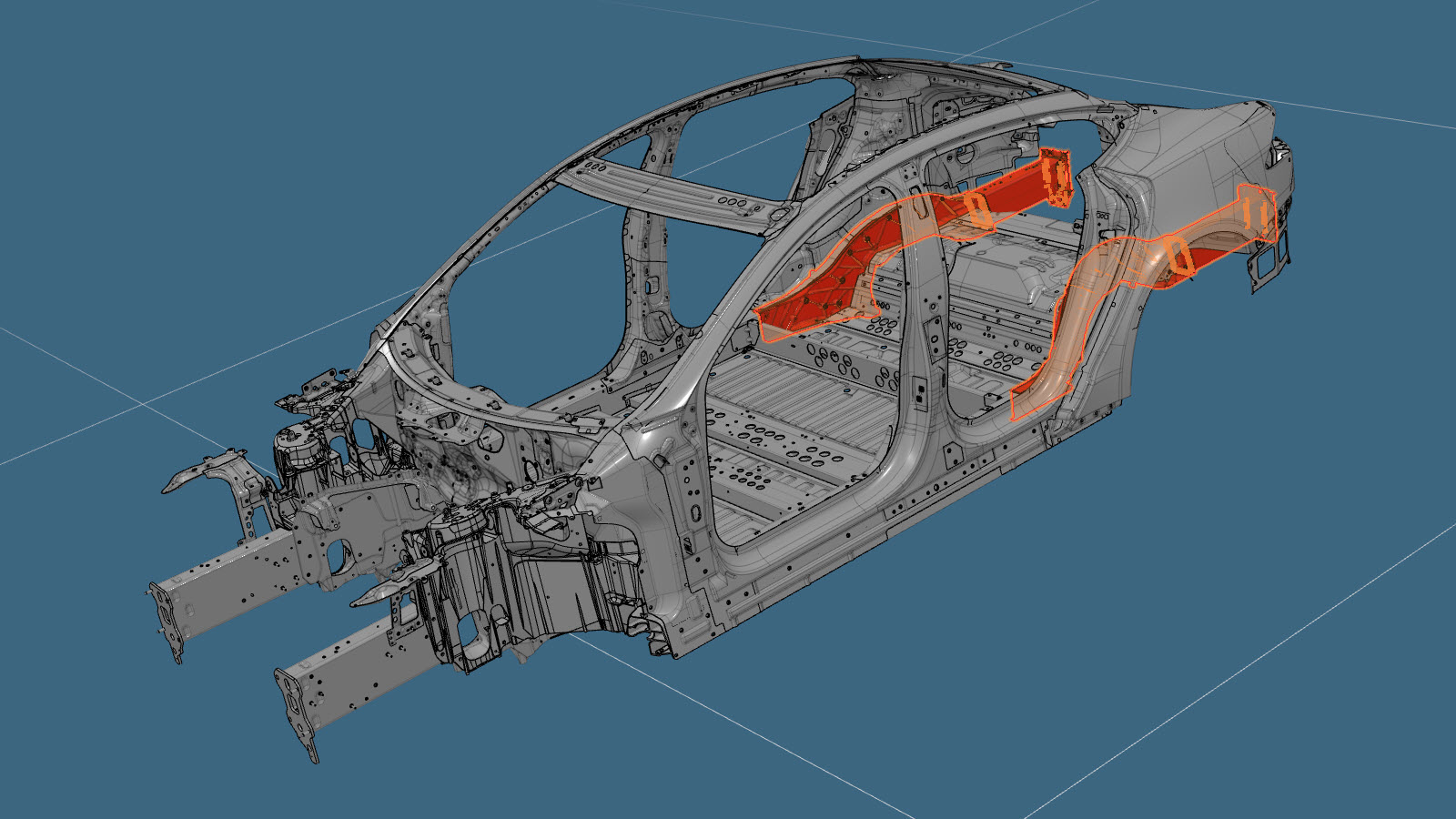

Instale .Refuerzo inferior de la caja de torsión trasera
-
Instale Refuerzo superior del nodo trasero (delantero).
-
Instale Refuerzo superior del nodo trasero (central).
-
Instale Refuerzo superior del nodo trasero (trasero).
-
Instale panel de vierteaguas del maletero trasero.
Instale panel de vierteaguas del maletero trasero siguiendo el procedimiento adecuado:
-
Instale el suelo del maletero trasero.
Instale suelo del maletero trasero siguiendo el procedimiento adecuado:
-
Instale Extensión del suelo del maletero trasero.
-
Instale Extensión del paso de rueda trasero.
-
Instale el panel trasero.
Instale el panel trasero siguiendo el procedimiento adecuado:
- Efectúe las operaciones posteriores a la reparación necesarias.
