Panel de vierteaguas del maletero (Vehículos fabricados después del 21 de mayo de 2024)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

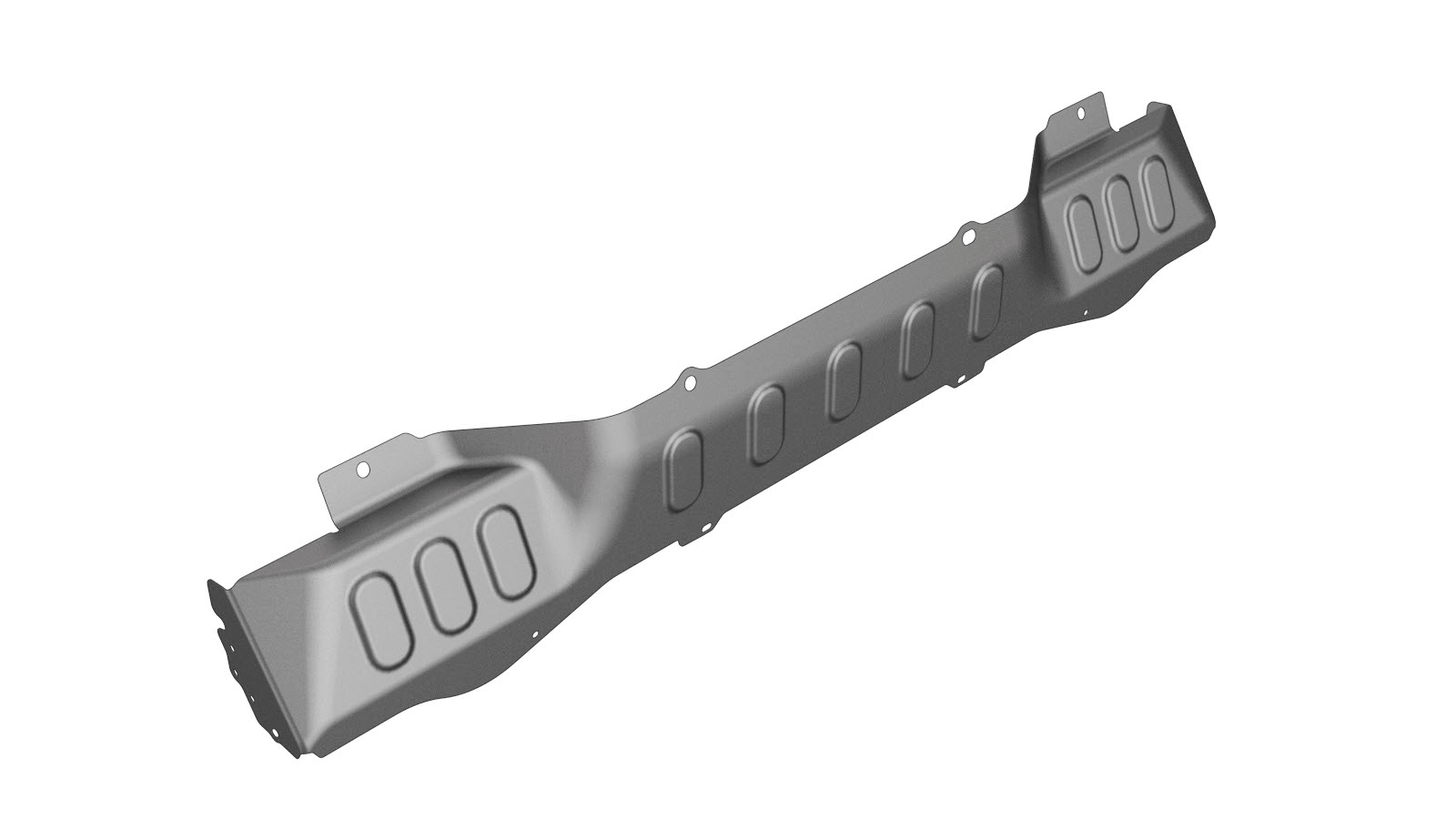

1	PNL, TRUNK, RR WATERFALL, MDLS (Panel de vierteaguas del maletero)
18	Remache Flow Form S08
14	Remache con reborde estructural de alta resistencia, 6,5 mm
2	Perno , M8x20	Referencia de Tesla 1007580-00-A.
2	Tuerca , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK	Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

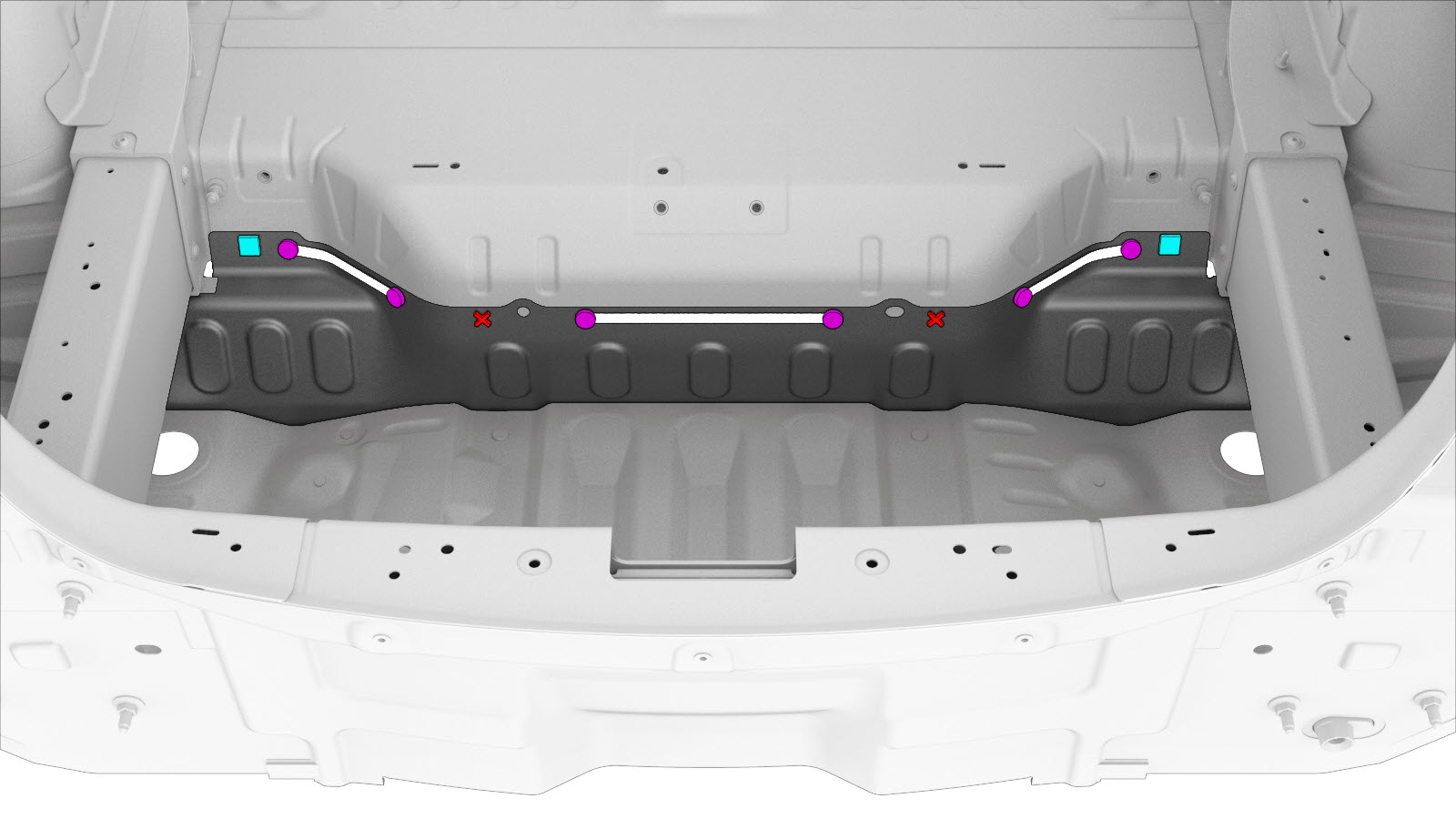

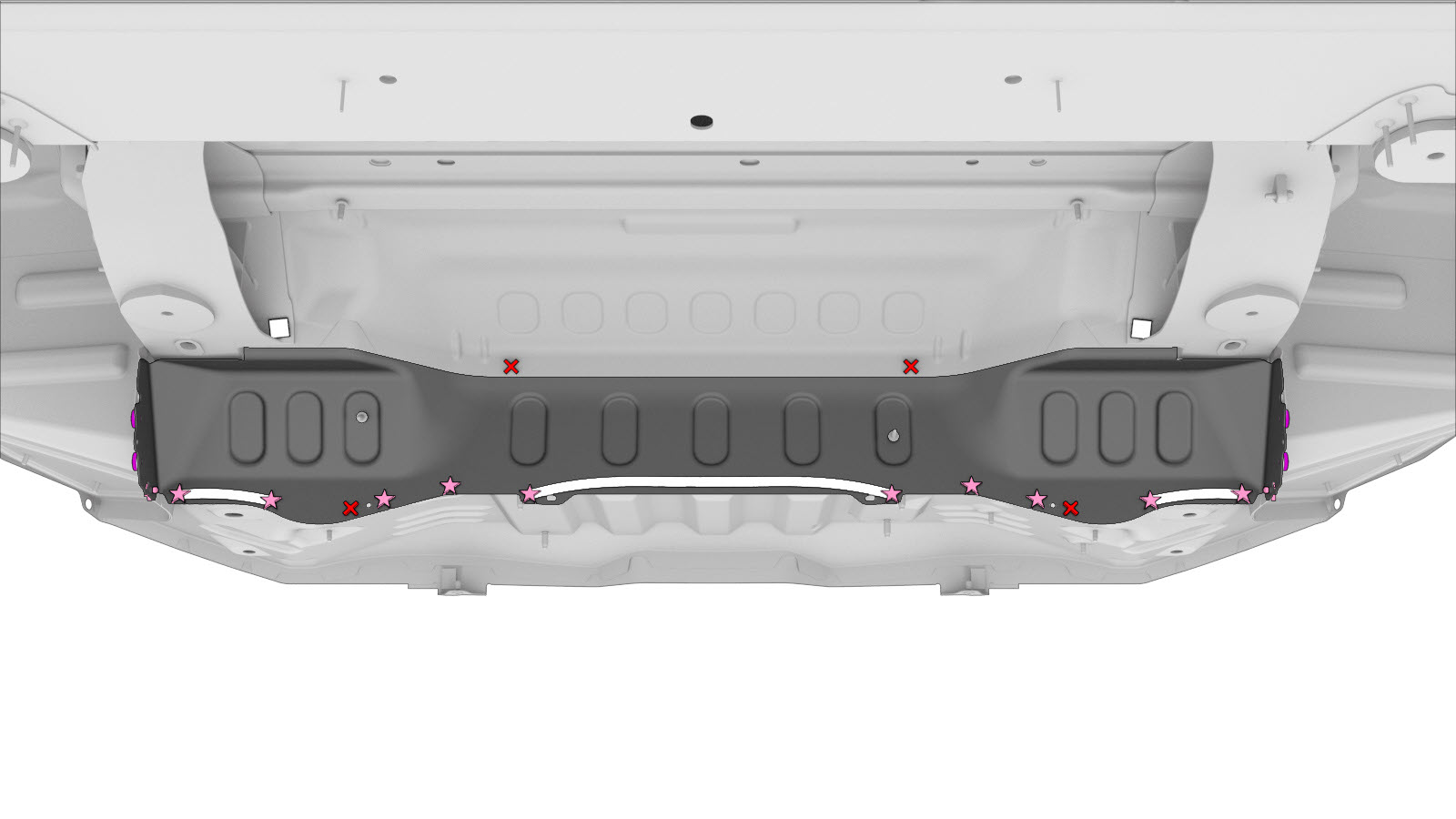

Retire el componente original.

o Soldaduras por puntos de fábrica

BOM, 5/16 pulg

o Remaches estructurales de fábrica

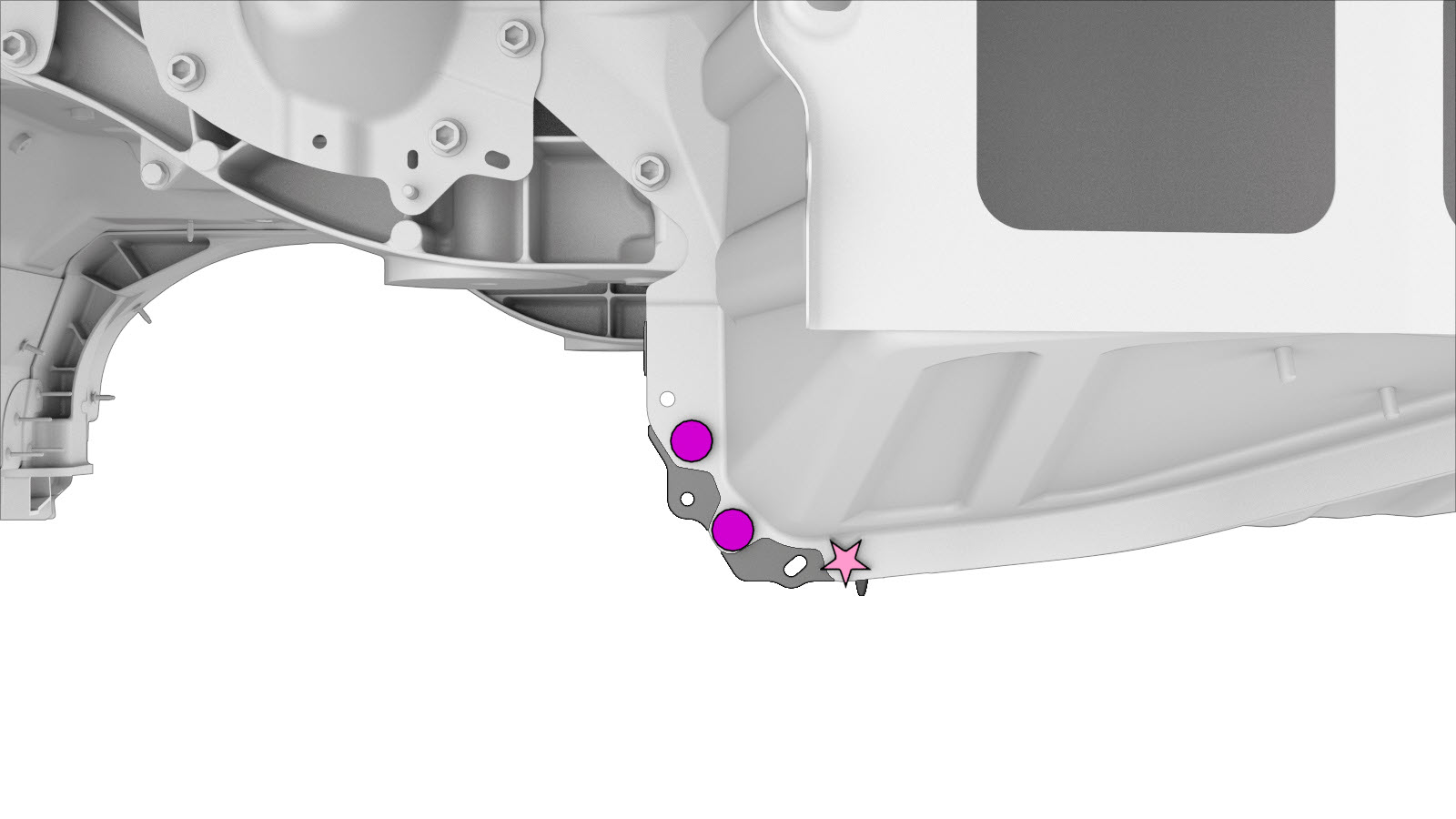

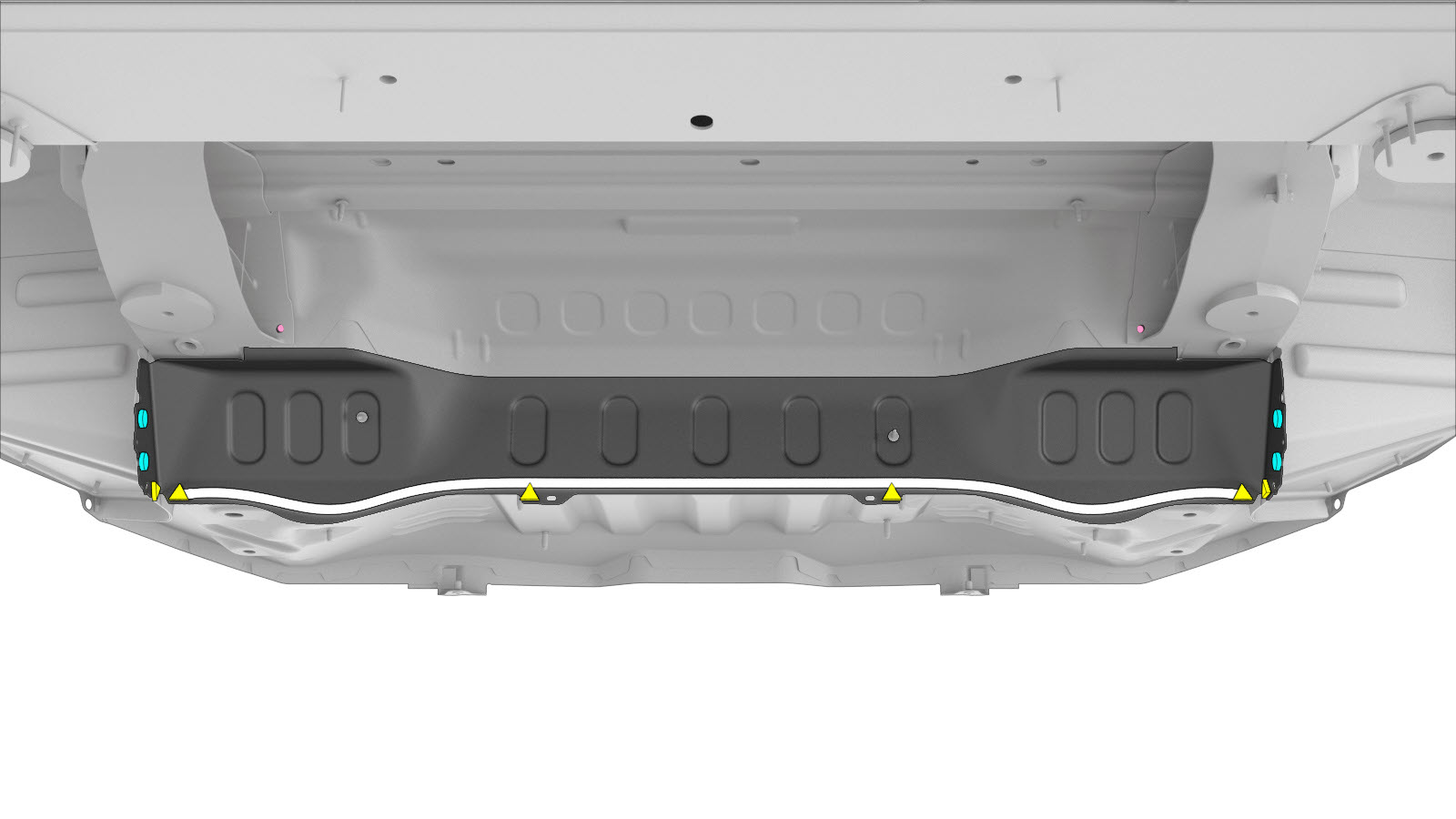

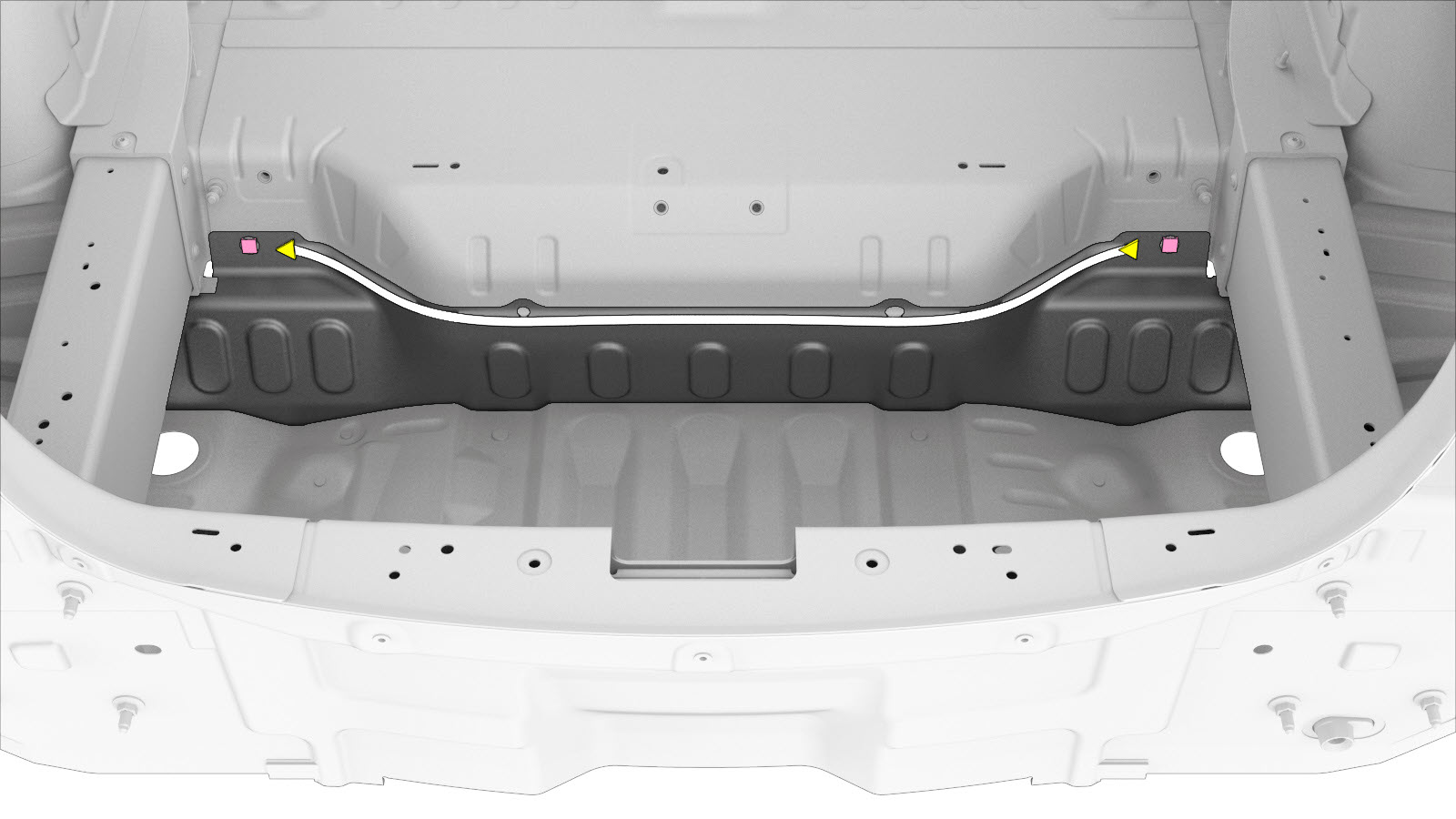

Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

o Remaches Flow Form, S08

o Remaches de brida estructurales de alta resistencia, 6,5 mm

o Pernos

Tuerca
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 25 Nm.
Efectúe las operaciones posteriores a la reparación necesarias.
