Extensión del paso de rueda trasero

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

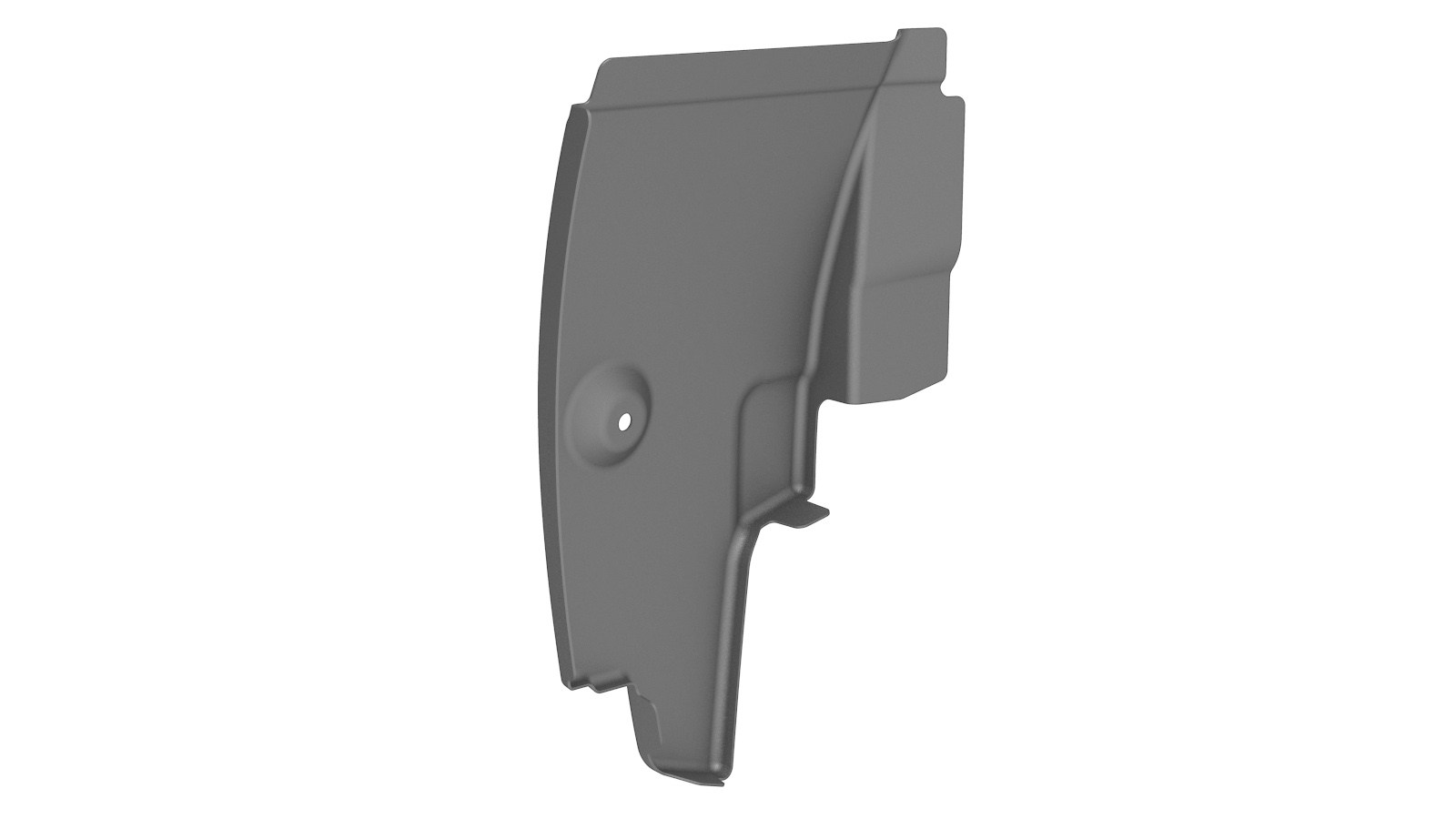

1	EXTENSION - RR WHEELHOUSE FR (Extensión del paso de rueda trasero)
8	Remache abombado estructural, 6,5 mm
2	Remache Flow Form S08

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

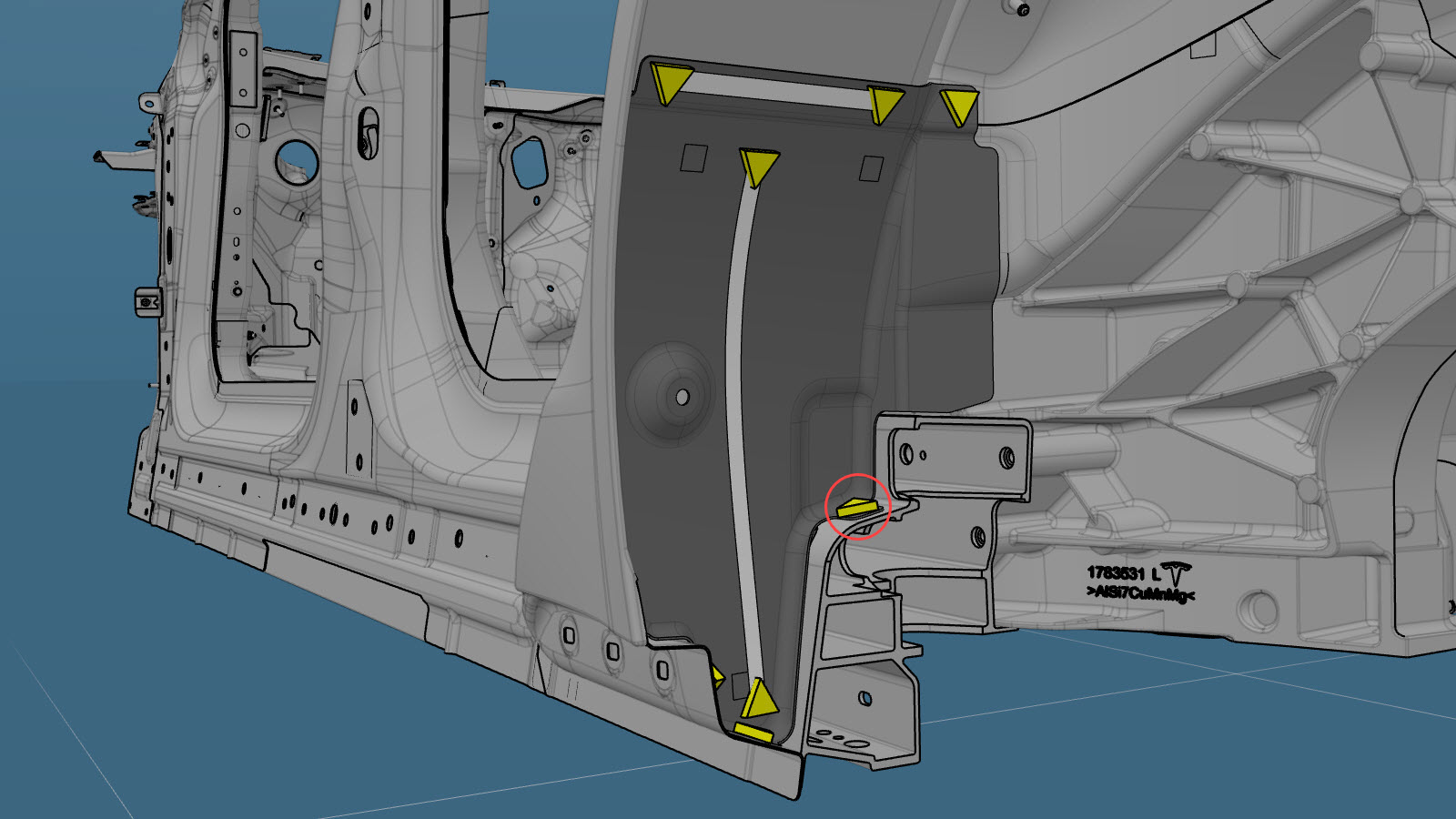

Retire el componente original.

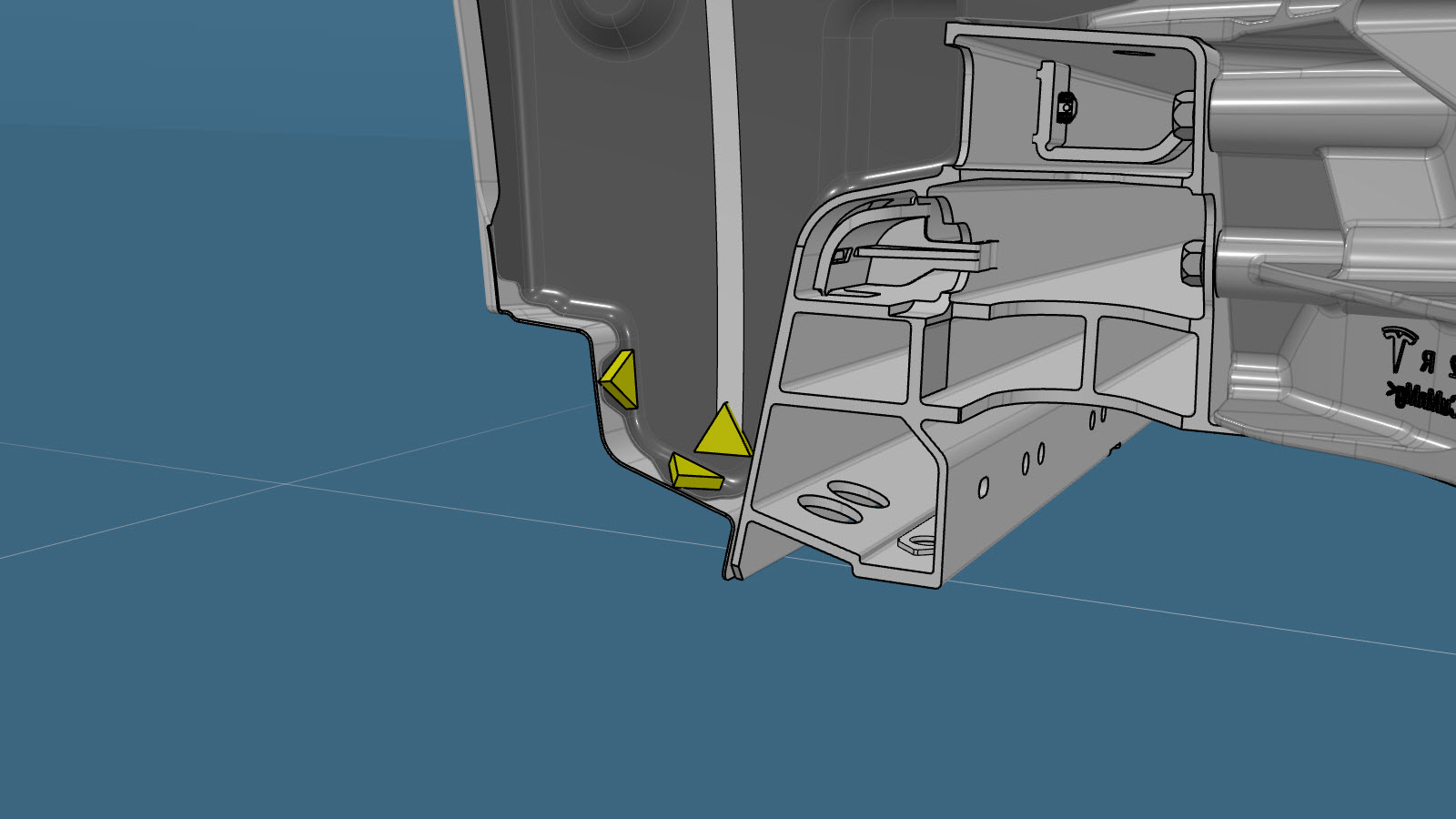

o Soldaduras por puntos de fábrica
Nota

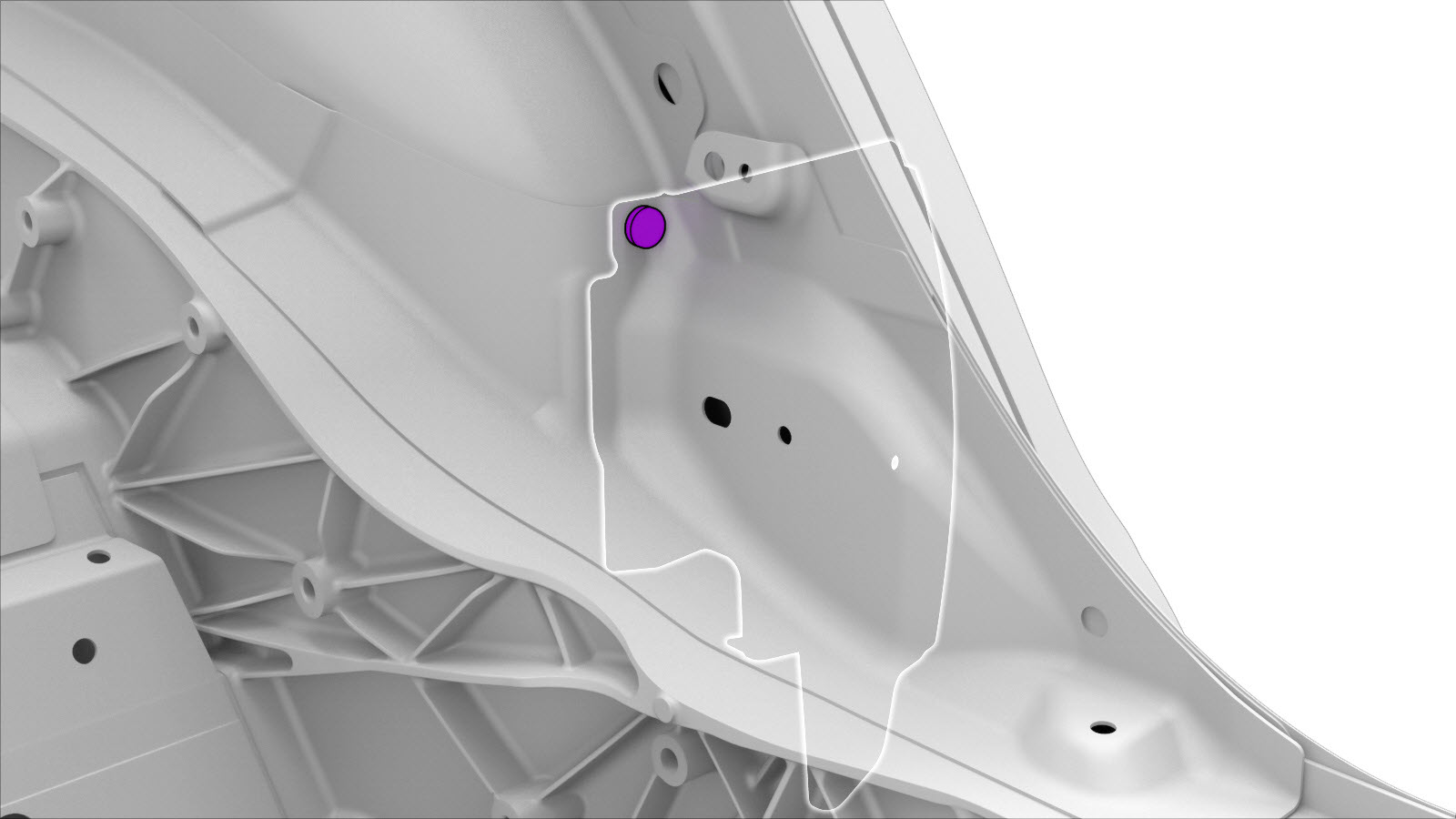

Si hay un punto de soldadura marcado en rojo, quítelo (este punto de soldadura no está presente en todos los vehículos).
Preparación para la instalación.

Nota

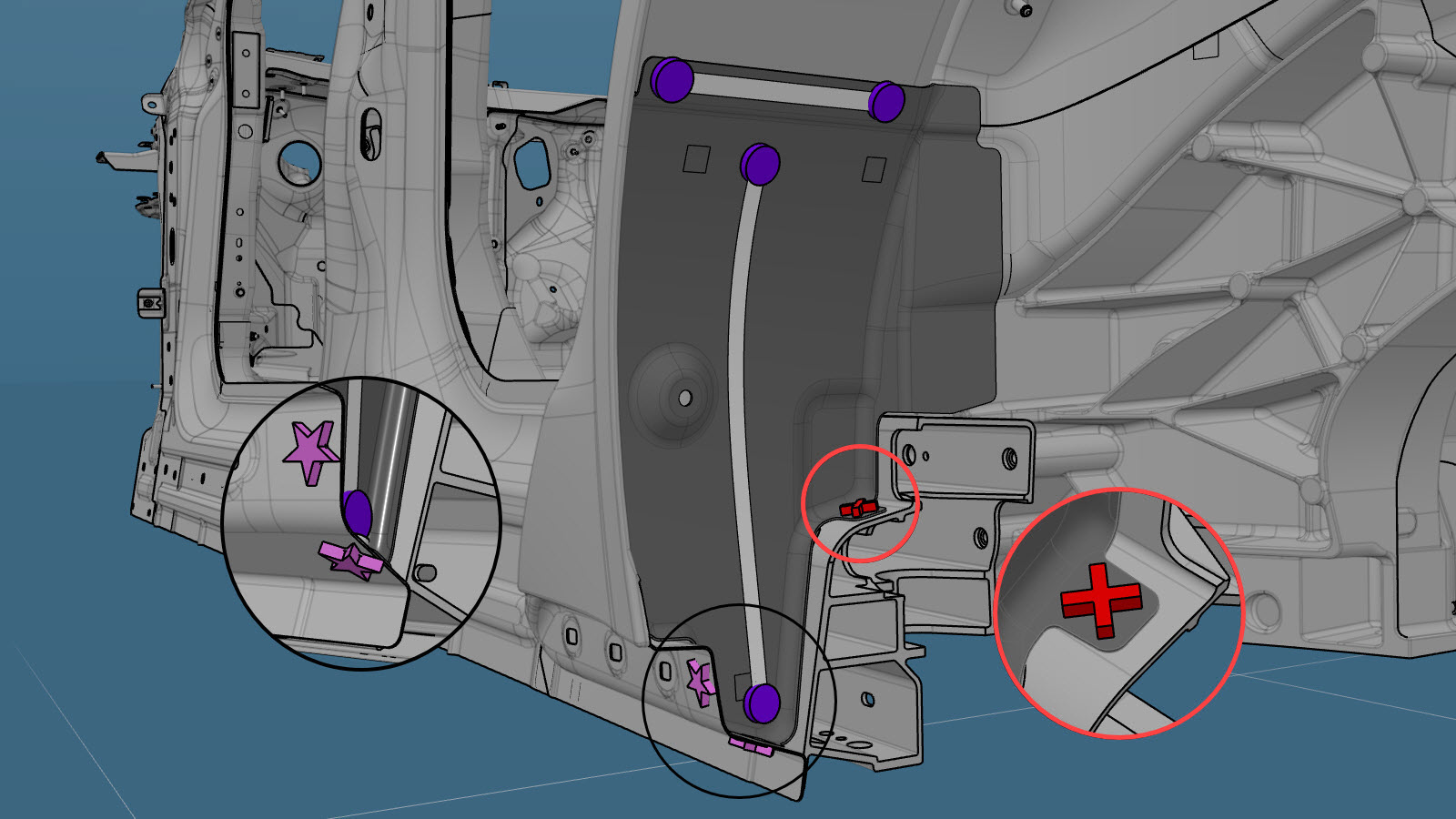

Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

Nota
Si había un punto de soldadura en la zona marcada con un círculo rojo, no lo sustituya por una fijación (basta con aplicar adhesivo estructural en esta zona).

o Remaches abombados estructurales, 6,5 mm

o Remaches Flow Form, S08
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Efectúe las operaciones posteriores a la reparación necesarias.
