Larguero (completo)

Lista de piezas

Cantidad Descripción Imagen / Notas

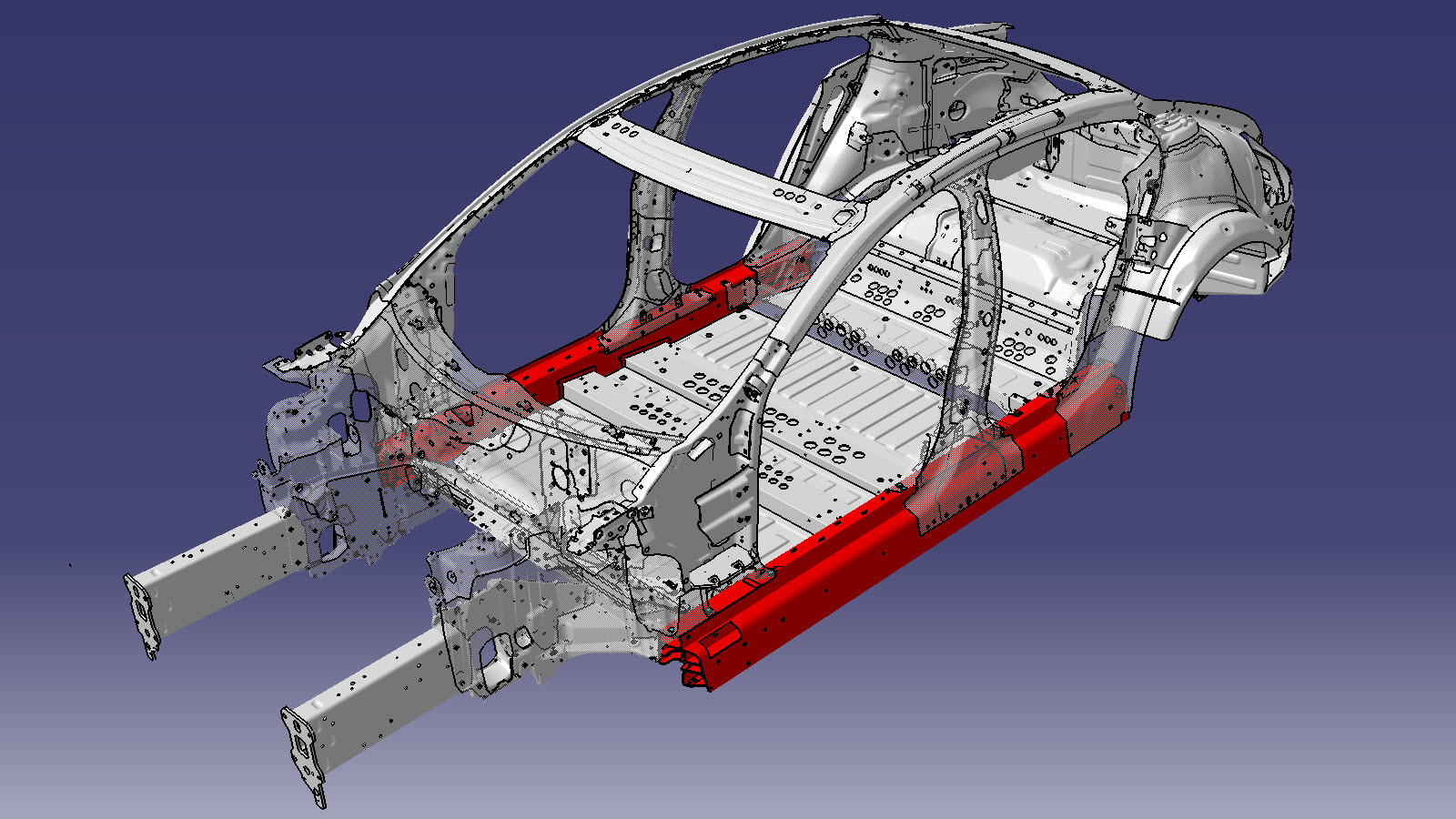

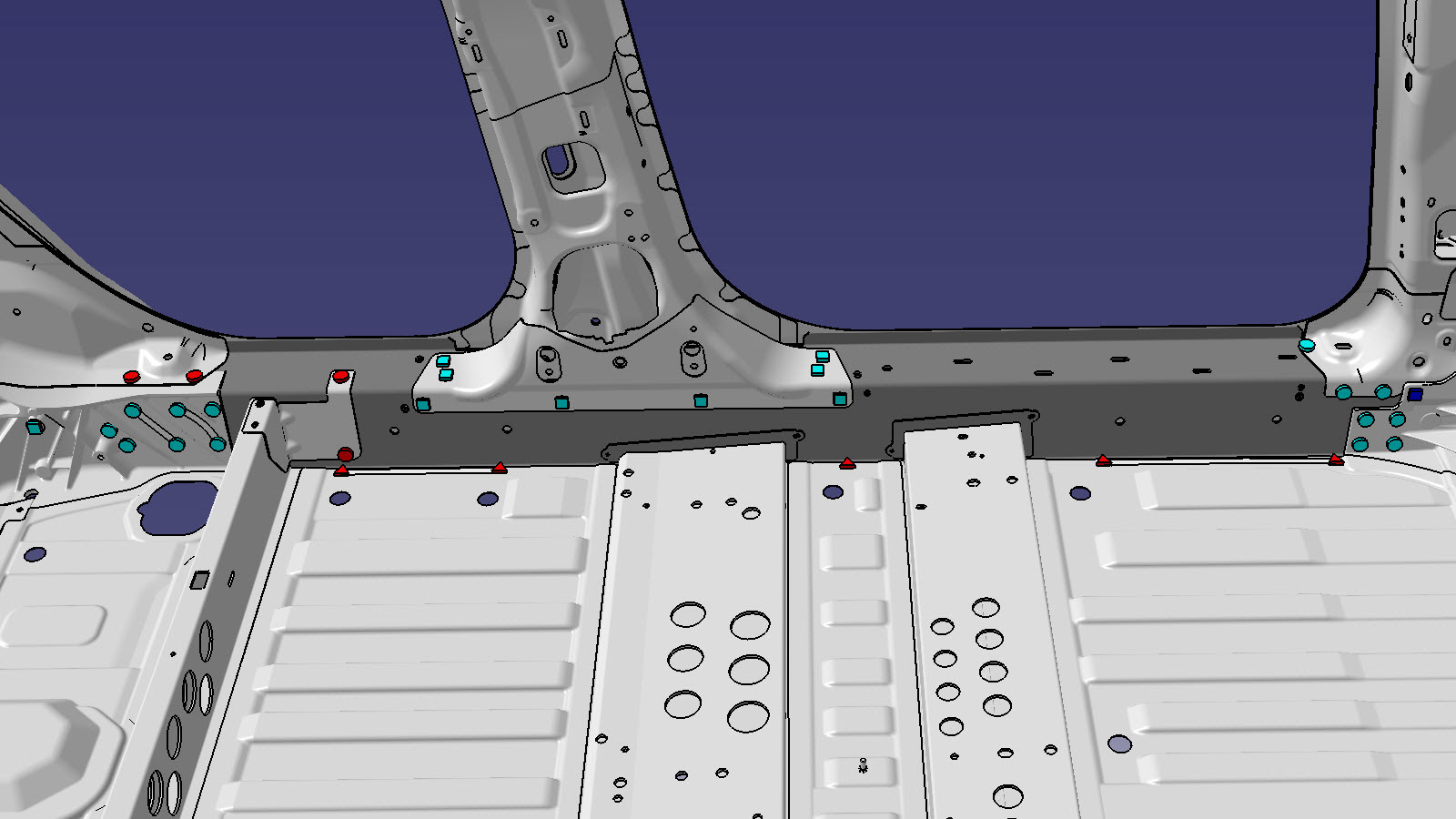

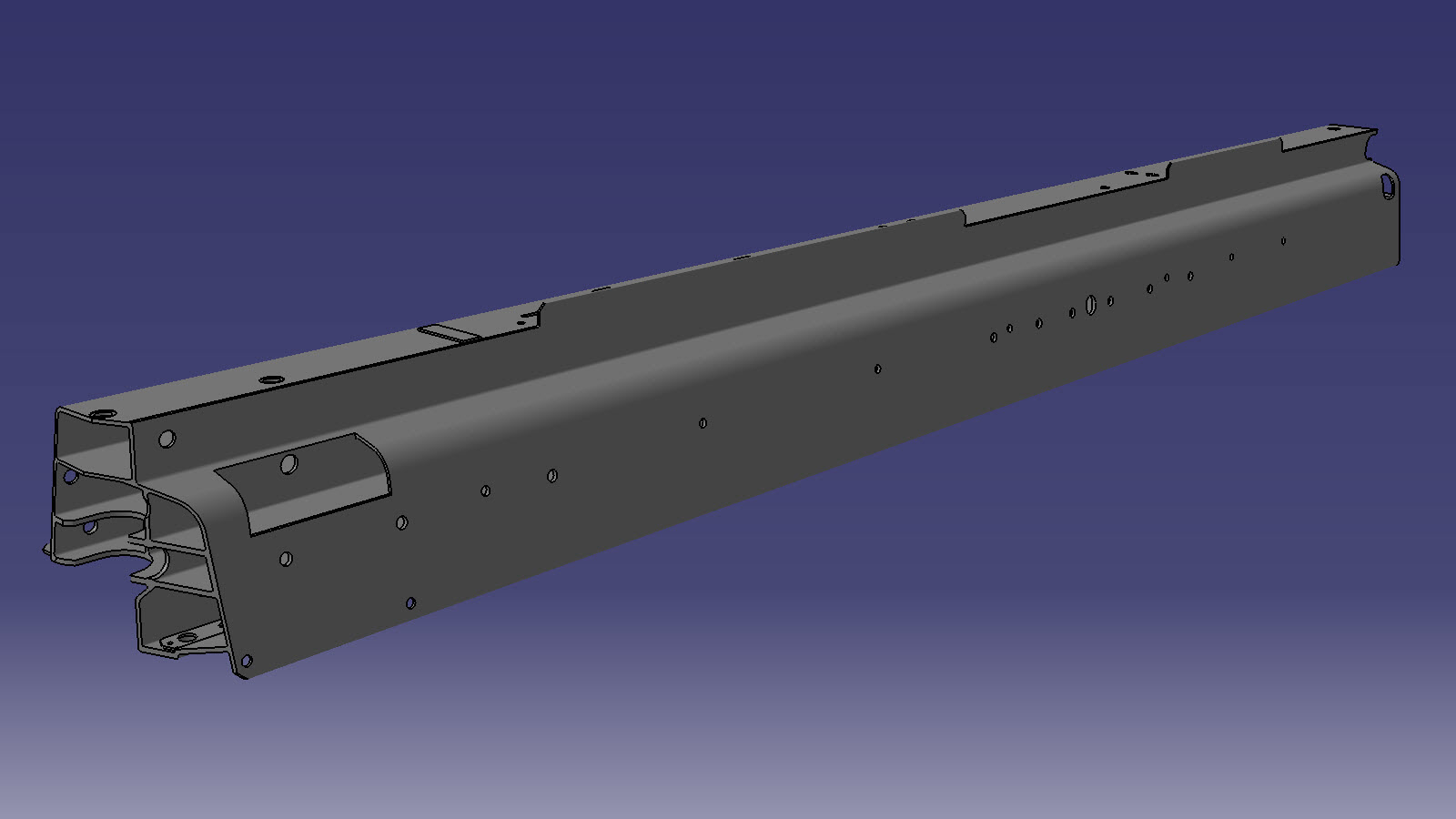

1 ASY-SIDE SILL AND GUSSET (Larguero – Completo)
15 Remache estructural de alta resistencia, 6,5 mm
3 Remache avellanado estructural, 6,5 mm
4 Remache avellanado, 4,8 mm, largo
4 Remache estructural, 6,5 mm, mediano
2 Perno , M10x25 Referencia de Tesla 1004383-00-C.
11 Perno , M8x27 Referencia de Tesla 1621820-00-A.
1 Perno , M8x50 Referencia de Tesla 1046838-00-A.
2 Perno , M8x31 Referencia de Tesla 1660843-00-A.
1 Perno, cabeza Torx , M8x34 Referencia de Tesla 1022448-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

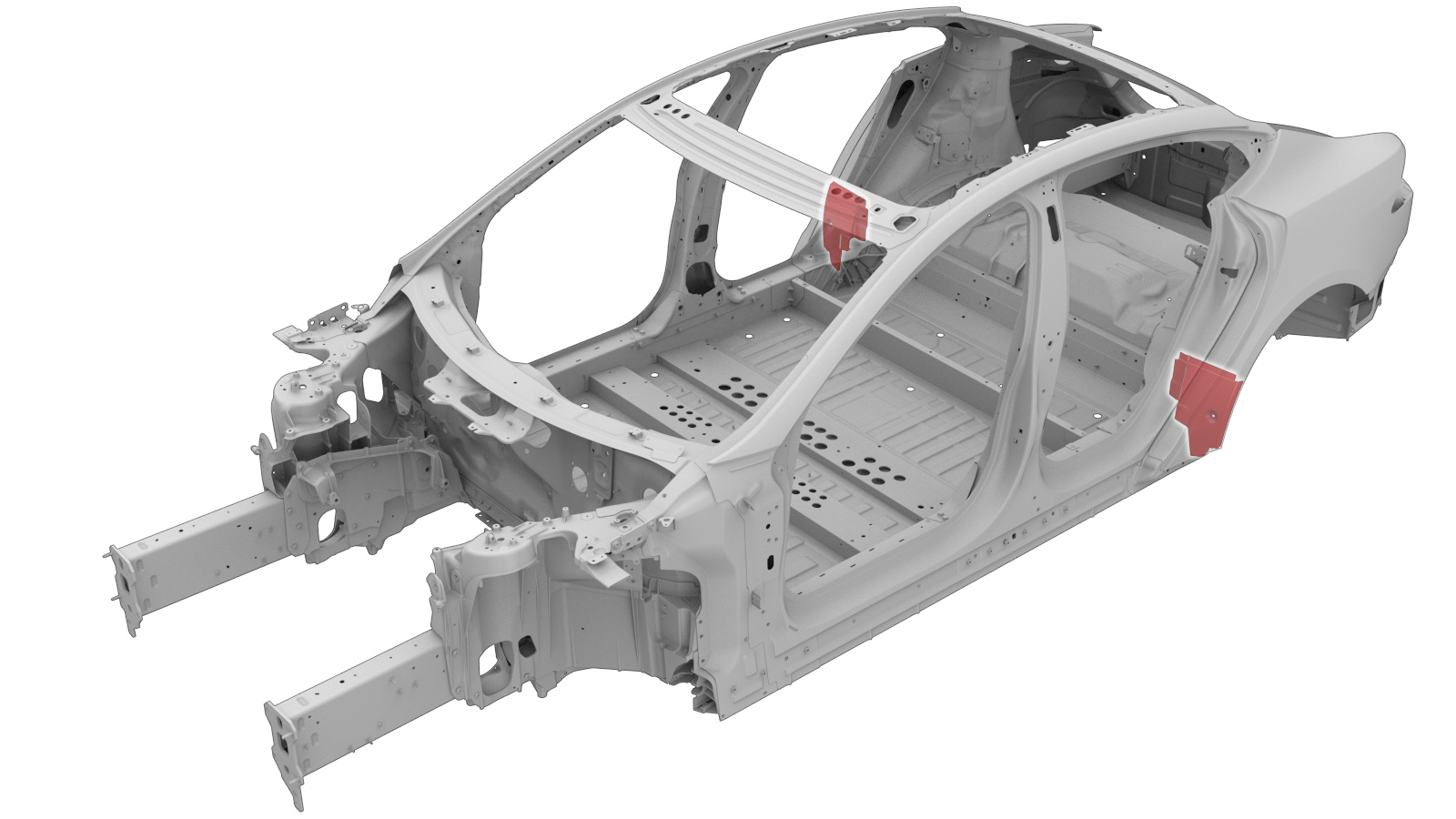

  1. Retire Conjunto del pilar de la bisagra.
  2. Retire Extensión del paso de rueda trasero.

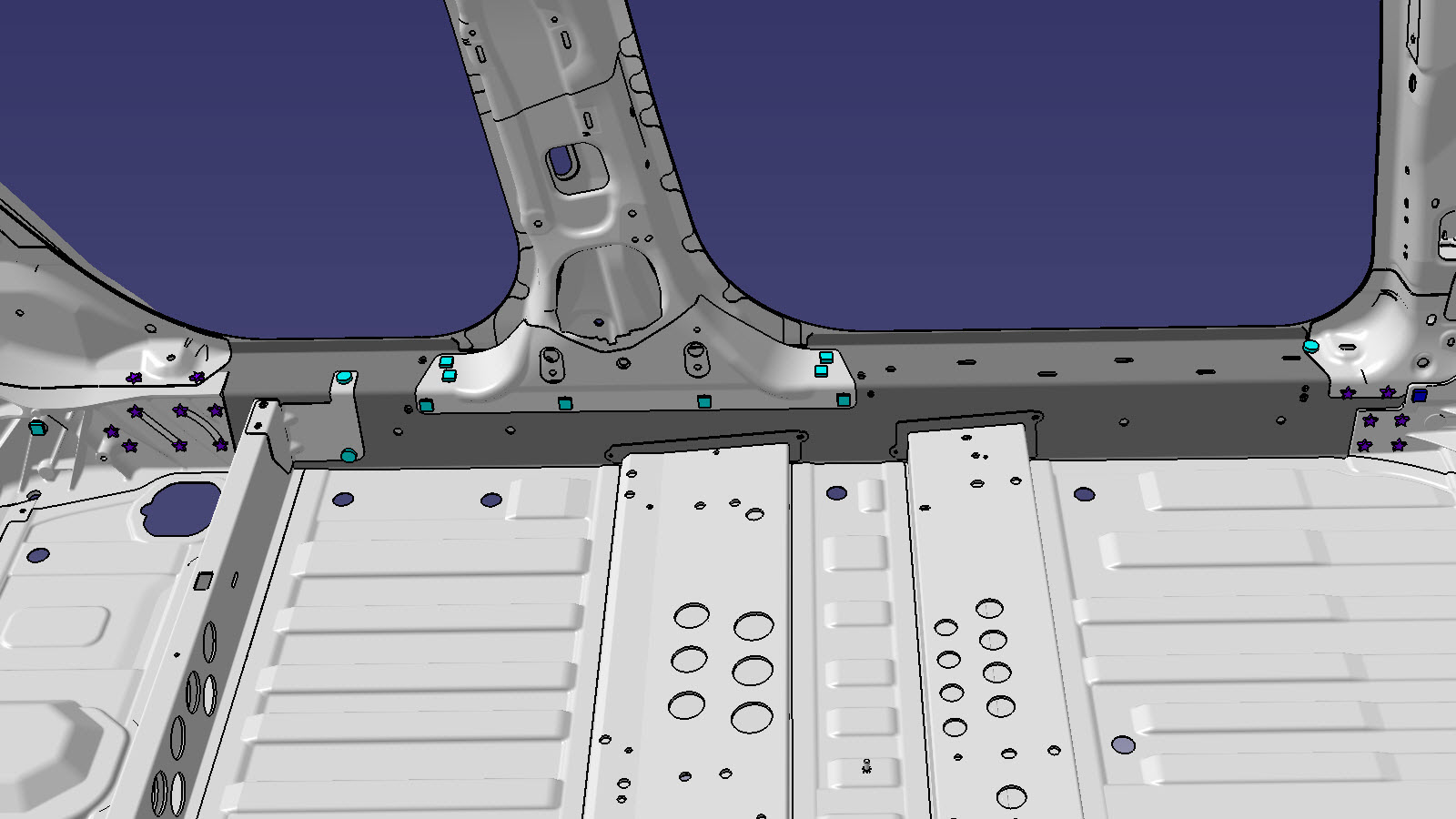

  3. Retire el componente original.

    o SPR de fábrica

    o Soldaduras por puntos de fábrica

    o RIVTAC

    o Remaches estructurales de fábrica

    o Pernos

    o Perno, Torx

  4. Preparación para la instalación.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Remaches estructurales, 6,5 mm, medianos

    o Pernos

    o Perno, Torx

    o Soldaduras de relleno de aluminio

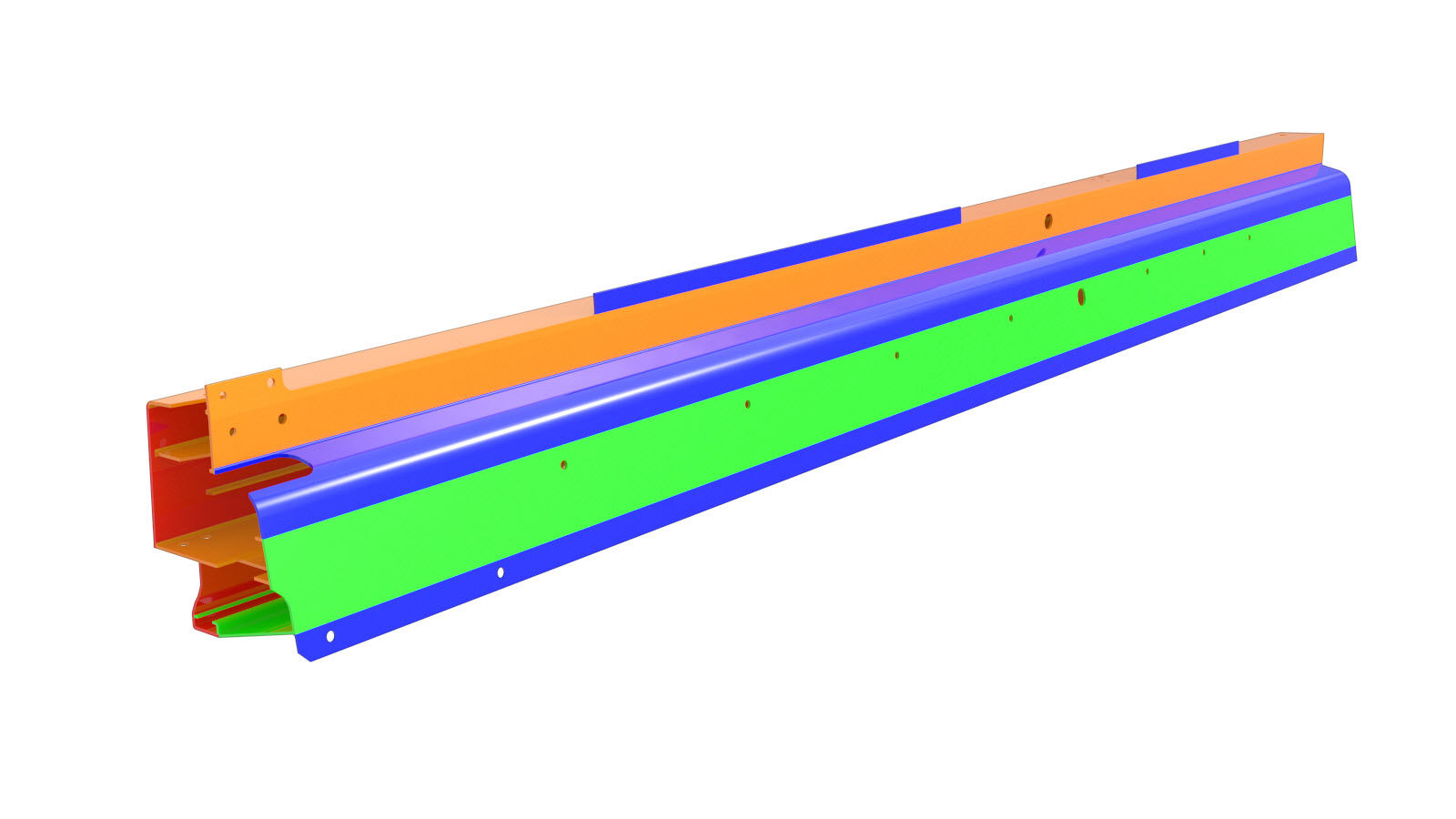

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.

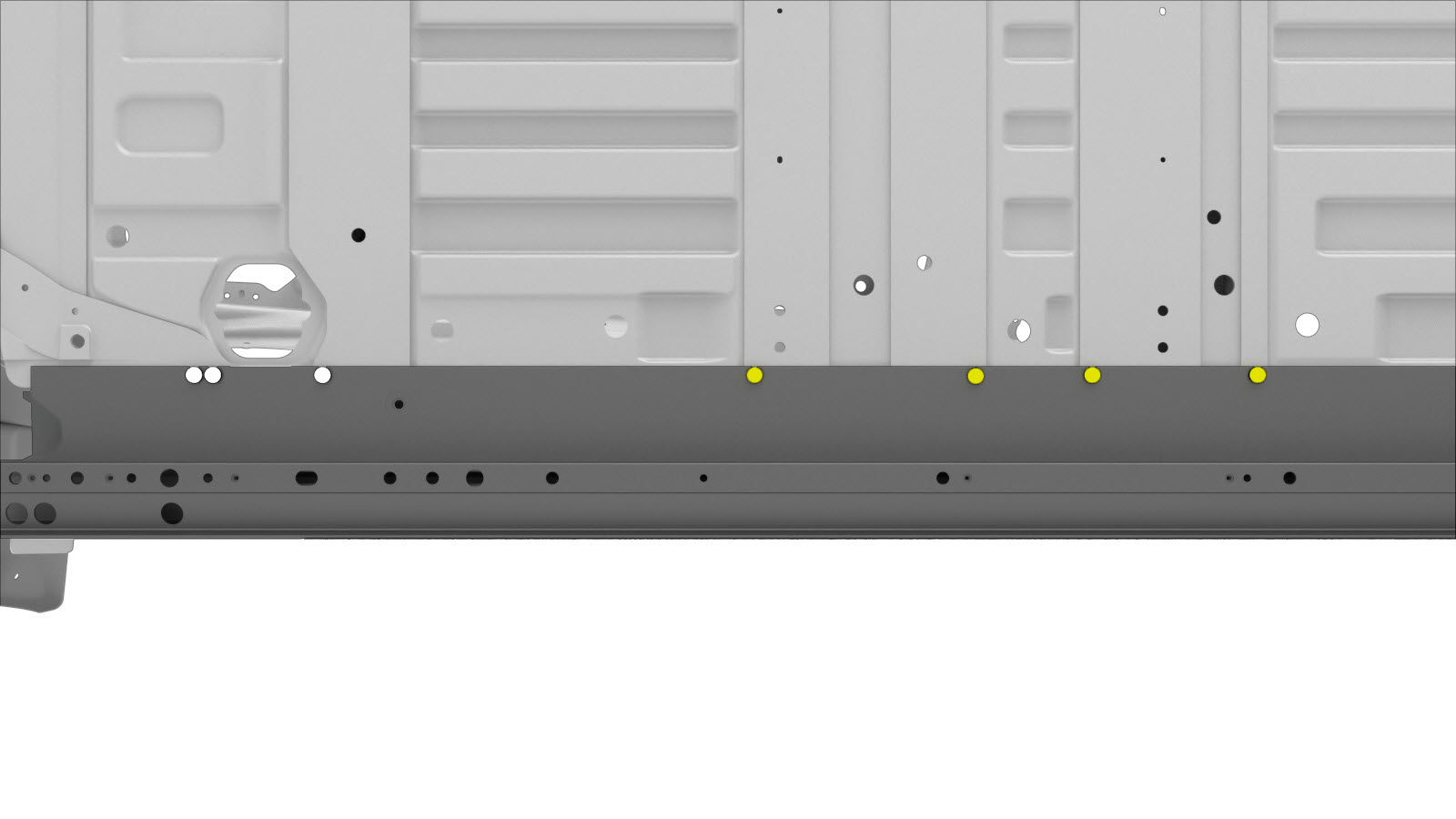

    Apriete los pernos de la siguiente manera:
    • Pernos de cabeza hexagonal M8x31 referencia 1660843-00-A: 30 Nm.
    • Pernos de cabeza hexagonal M10x25 referencia 1004383-00-C: 45 Nm.
    • Pernos de cabeza hexagonal M8x27 referencia 1621820-00-A: 24 Nm.
    • Pernos de cabeza hexagonal M10x25 referencia 1046838-00-A: 24 Nm.
    • Perno Torx: 30 Nm.

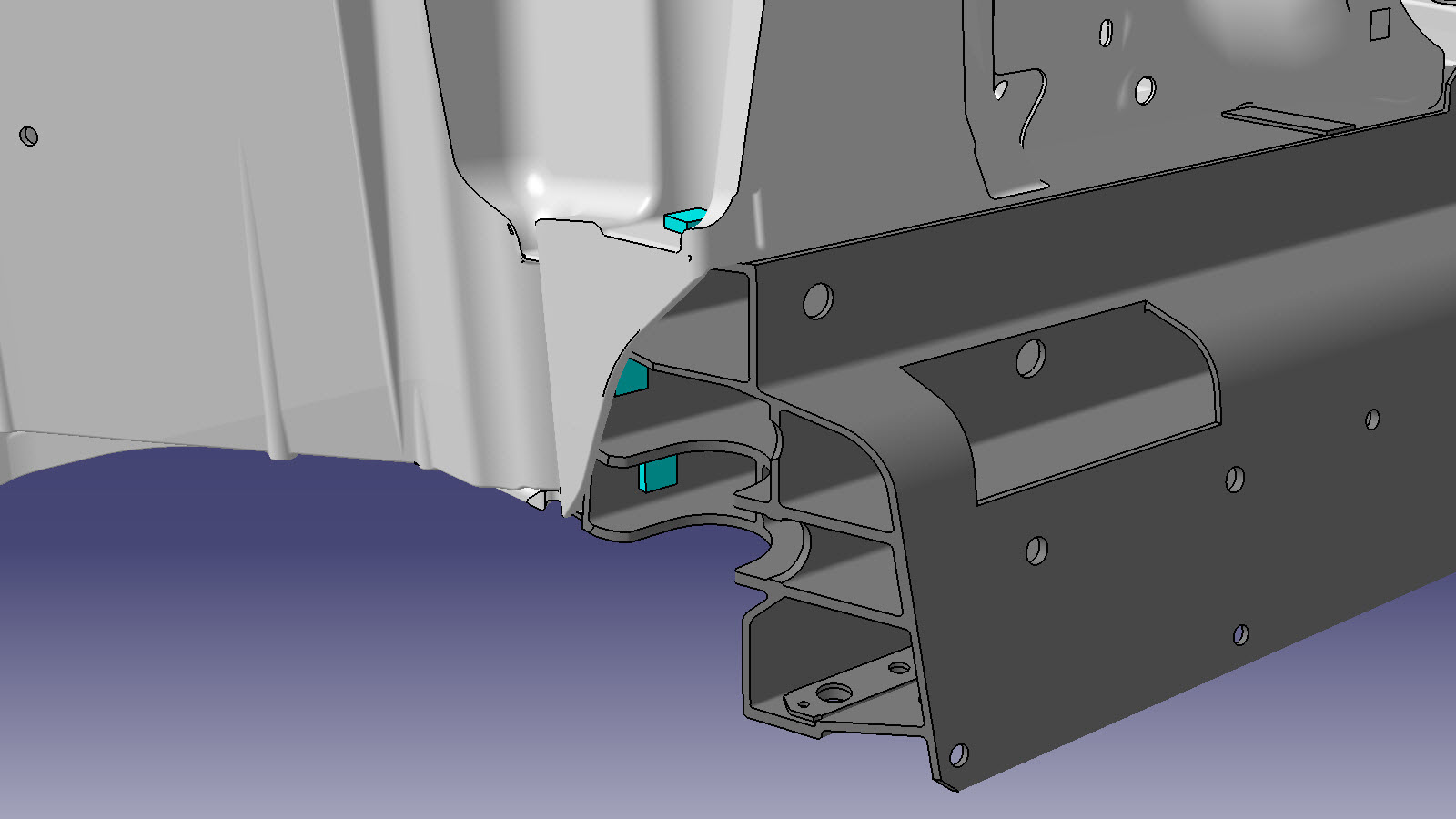

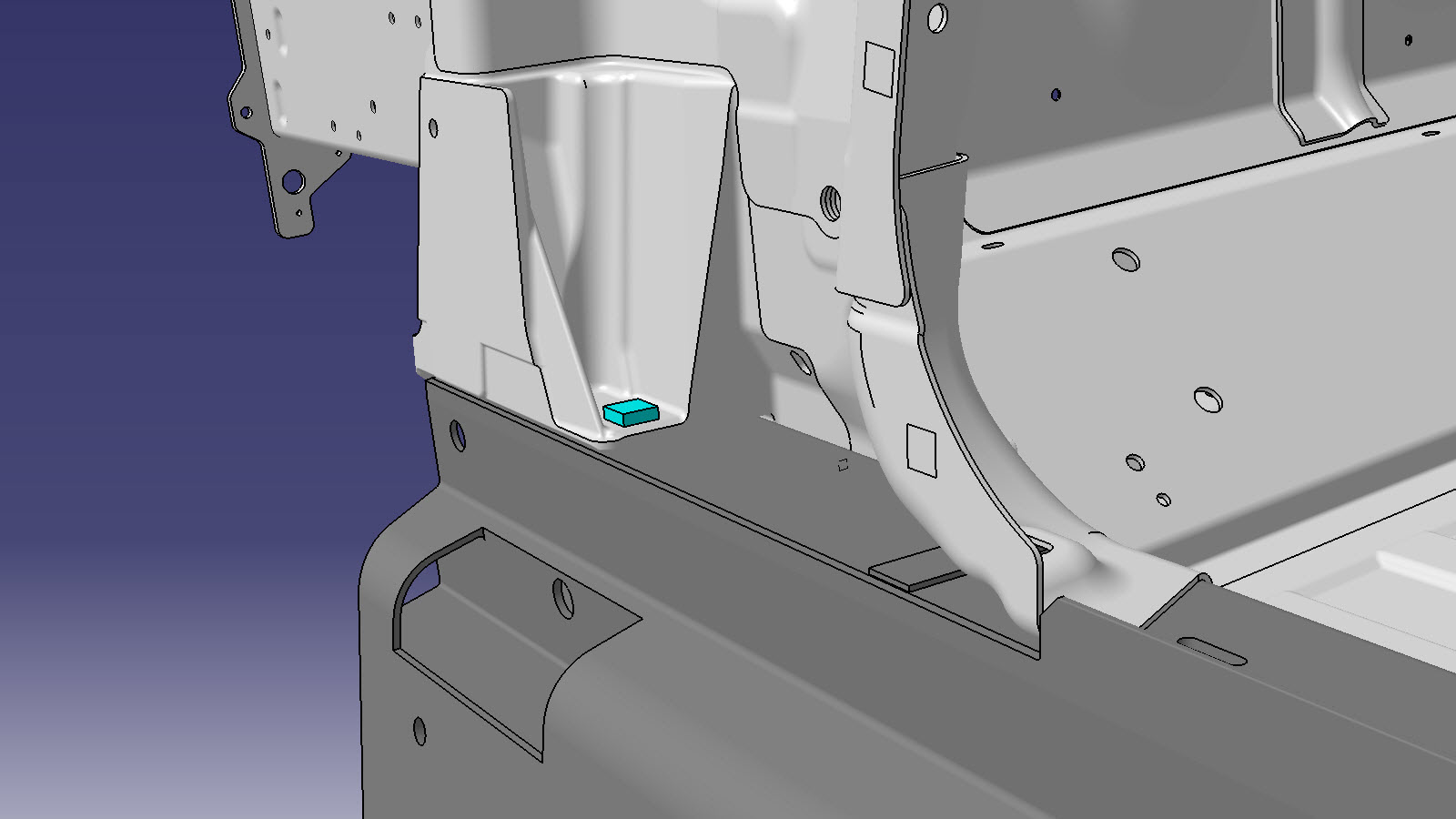

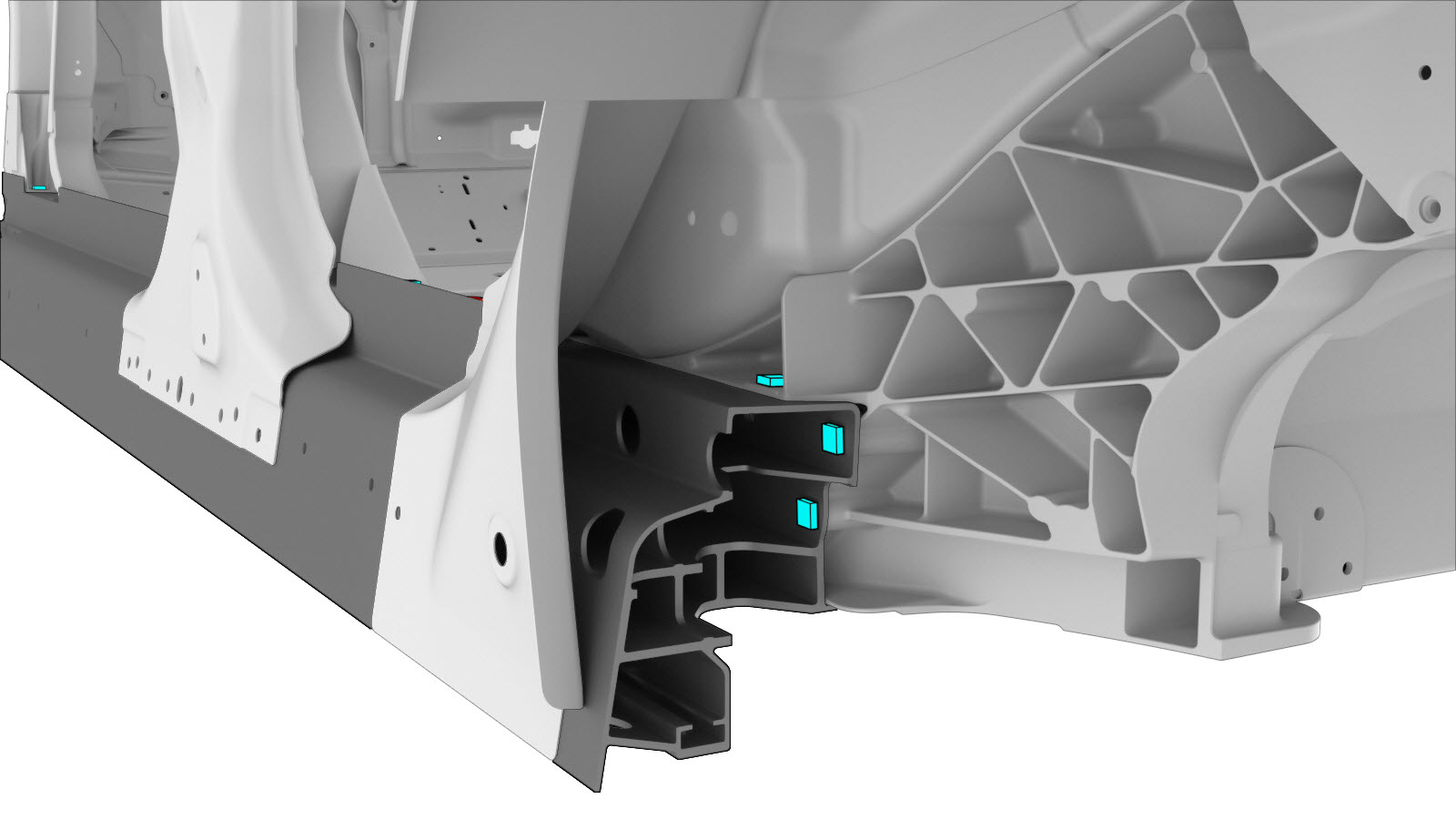

  7. Realice la soldadura MIG.
    o Soldaduras de relleno de aluminio
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  8. Instale Extensión del paso de rueda trasero.
  9. Instale Conjunto del pilar de la bisagra.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
