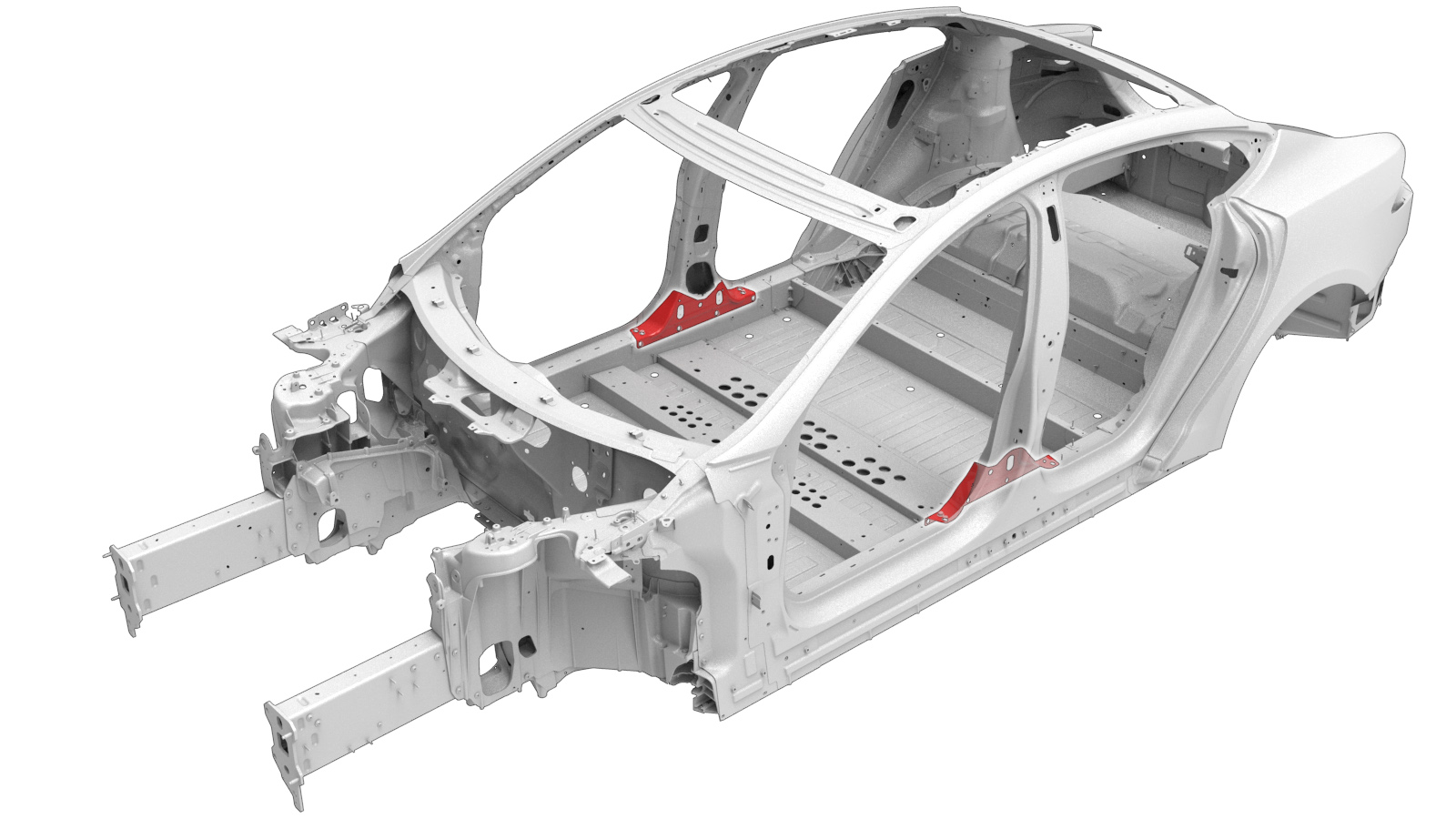

Pilar B exterior

Código de corrección: 10100125902 10100126002 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Procedimiento de reparación

  1. Retire la porción necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) para dejar al descubierto el componente situado debajo que se va a sustituir.
  2. Retire Conjunto de rampa de escuadra.

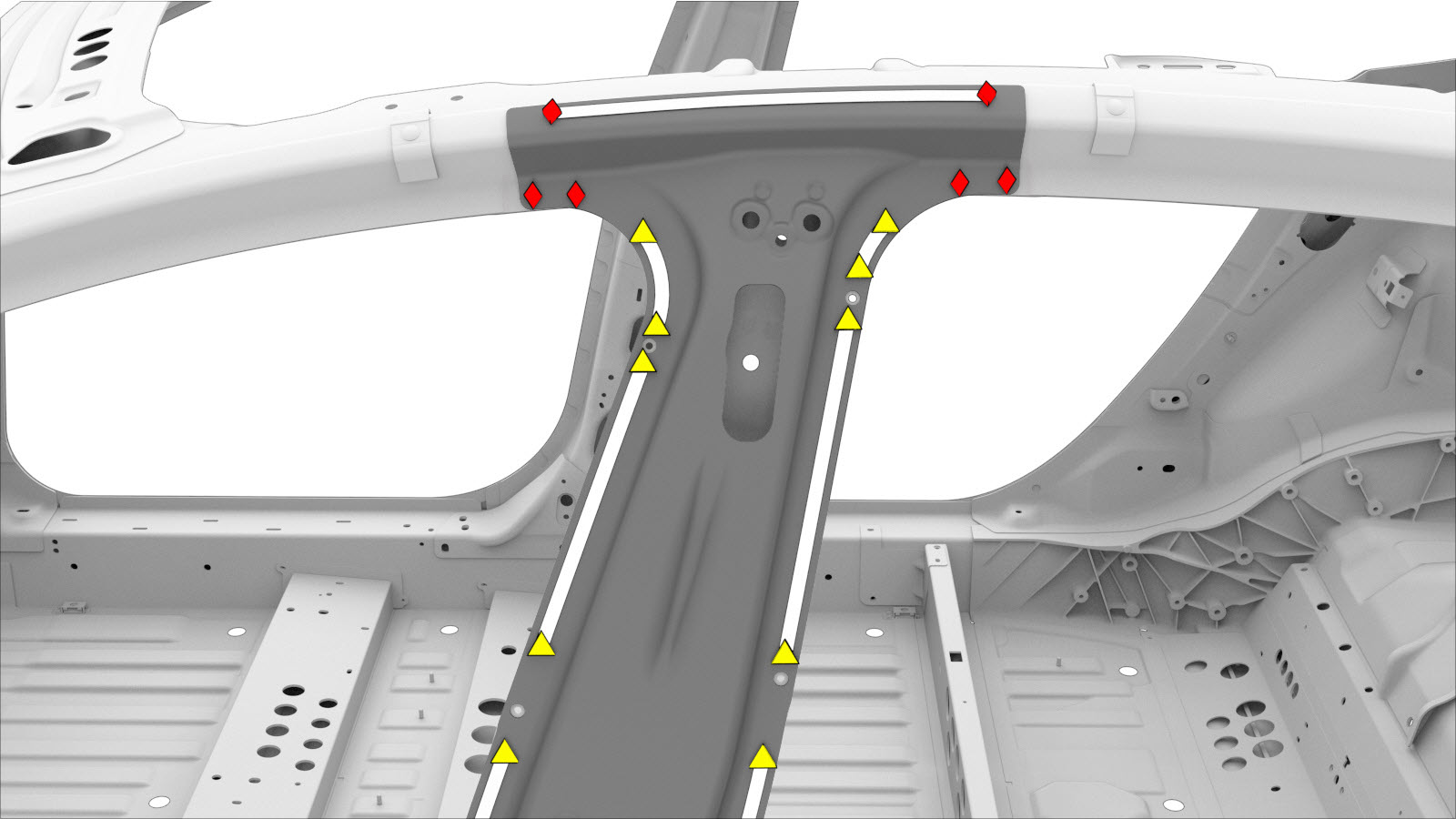

  3. Retire el componente original.
    o Soldaduras por puntos de fábrica

    o SPR de fábrica

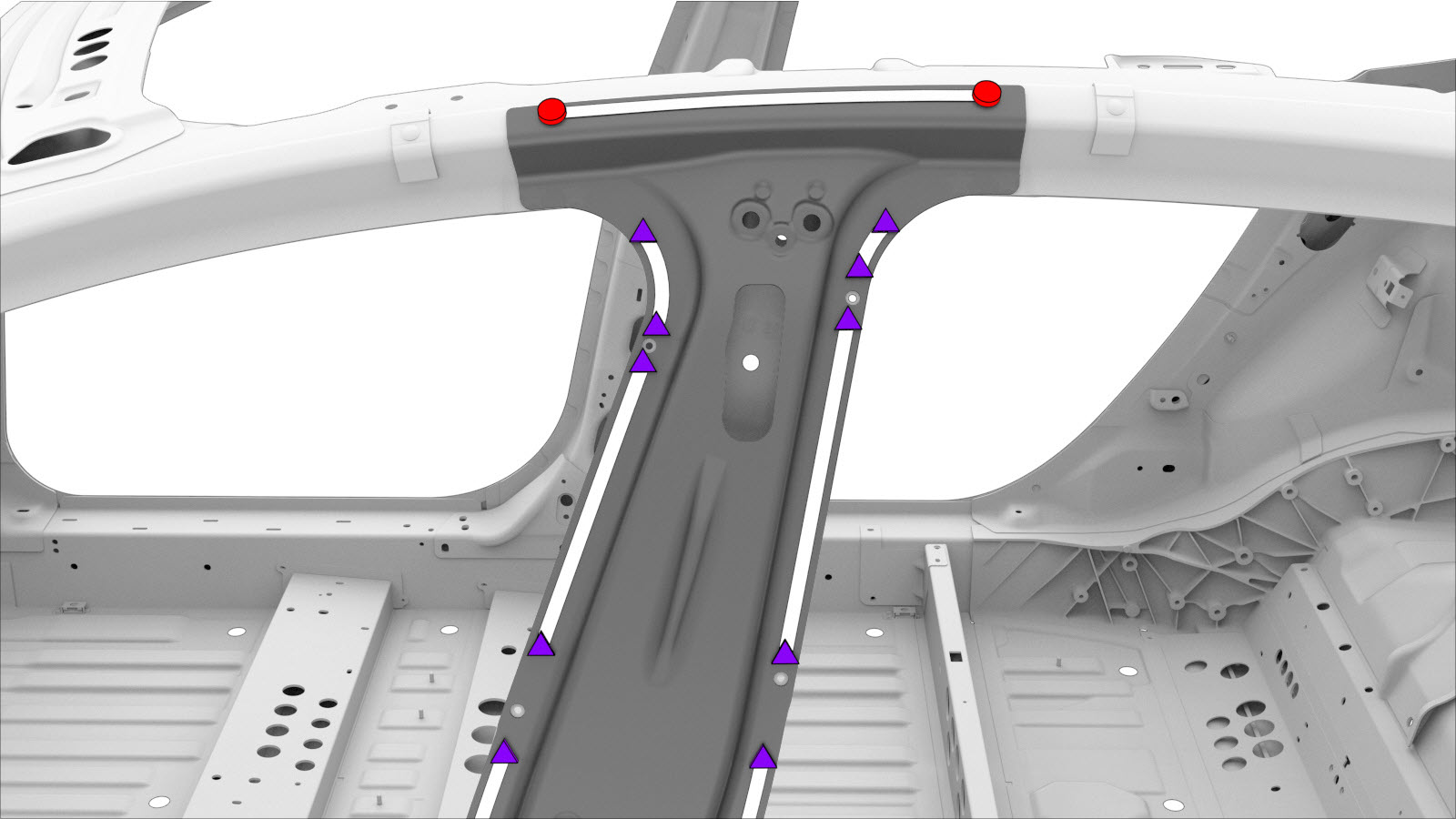

  4. Preparación para la instalación.
    o Remaches estructurales, 6,5 mm, medianos

    o Soldaduras por puntos de instalación

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

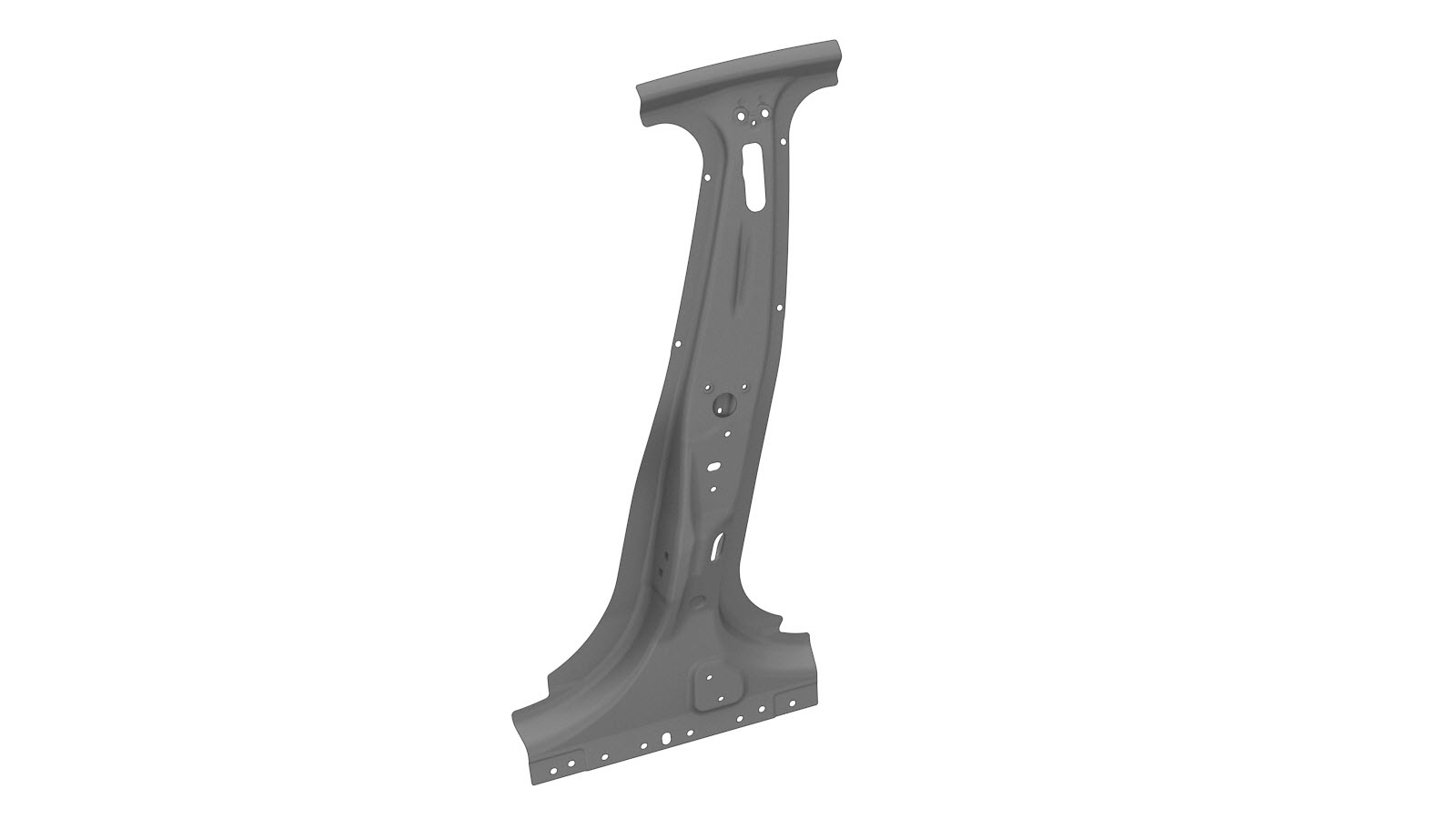

  6. Instale el componente o los componentes nuevos.

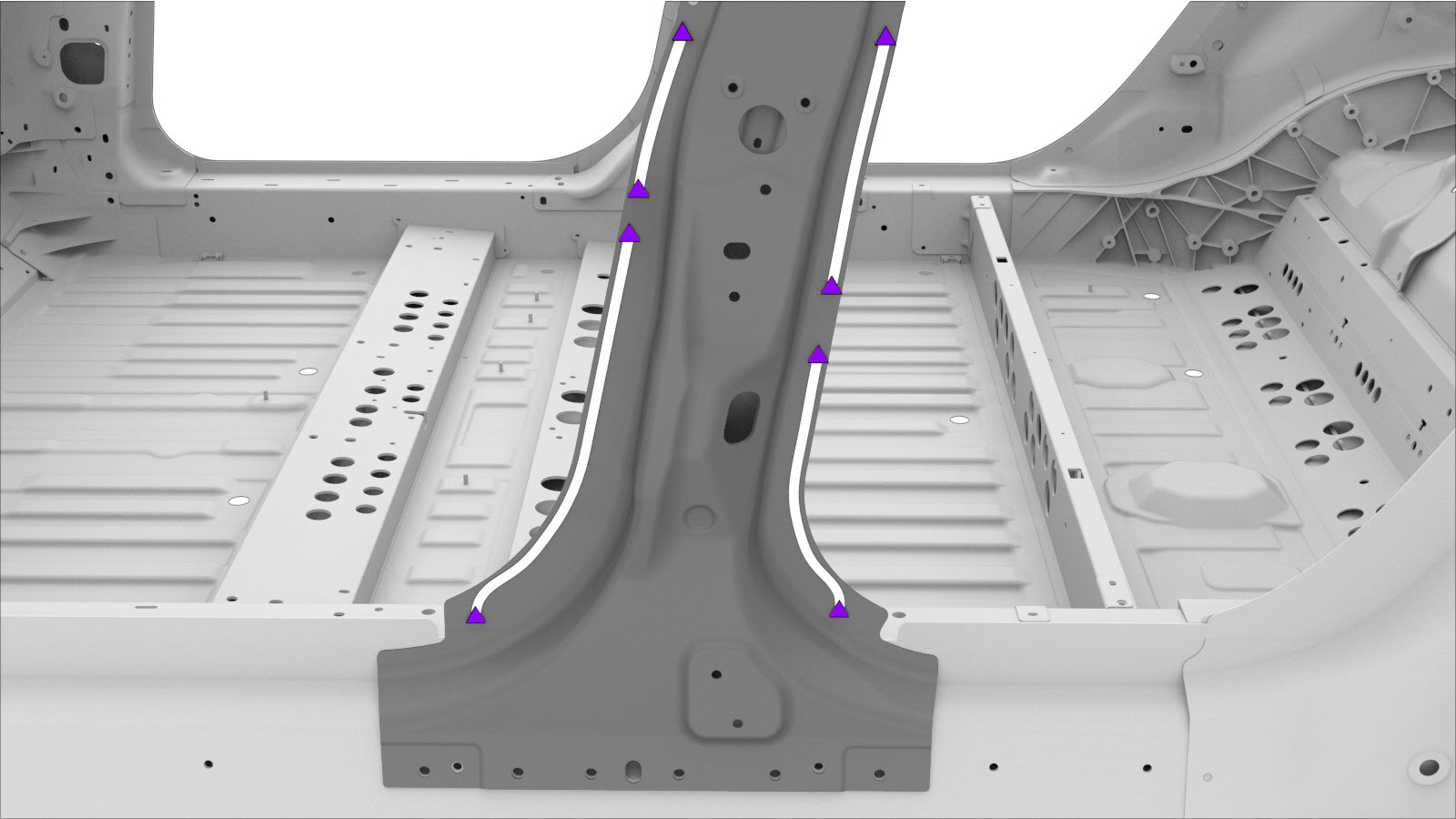

  7. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  8. Instale Conjunto de rampa de escuadra.
  9. Instale la parte necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) que retiró para dejar al descubierto el componente que se va a sustituir.
  10. Instale las fijaciones como se indica.
    o Remaches Flow Form, S68
  11. Efectúe las operaciones posteriores a la reparación necesarias.
