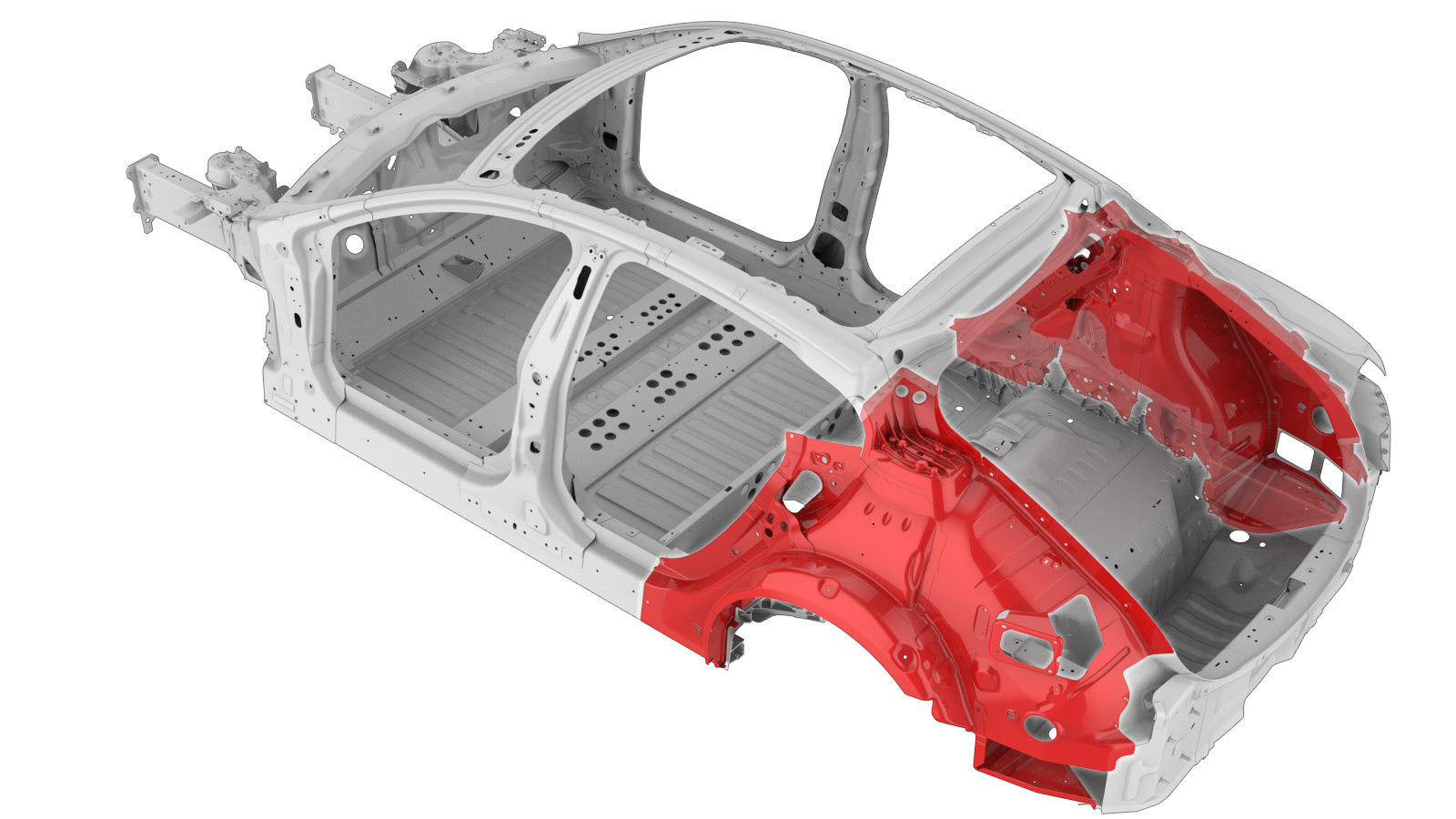

Conjunto completo de la parte interior de la aleta

Información de reparación

Nota

Puede haber pequeñas variaciones en el aspecto de las piezas en la zona de reparación debido a las diferentes fechas de fabricación del vehículo. No es necesario realizar cambios en el procedimiento de reparación. Si es necesario realizar cambios en el procedimiento de reparación debido a variaciones en las piezas, estos cambios se especificarán en los pasos correspondientes del procedimiento.

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	CONJUNTO COMPLETO DE LA PARTE INTERIOR DE LA ALETA TRASERA (conjunto completo de la parte interior de la aleta trasera)
18	Remache estructural de alta resistencia, 6,5 mm
12	Remache abombado estructural, 6,5 mm
2	Remache avellanado estructural, 6,5 mm
2	Remache estructural, 6,5 mm, mediano
2	Remache estructural, 6,5 mm, corto
1	Remache, 4,8 mm
10	Perno , M8-1,25 × 27, [109], G0110, M	Referencia de Tesla 1621820-00-A.
2	Perno, cabeza Torx , PF M8 × 20 PC 98 ADH MAT	Referencia de Tesla 1014747-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.

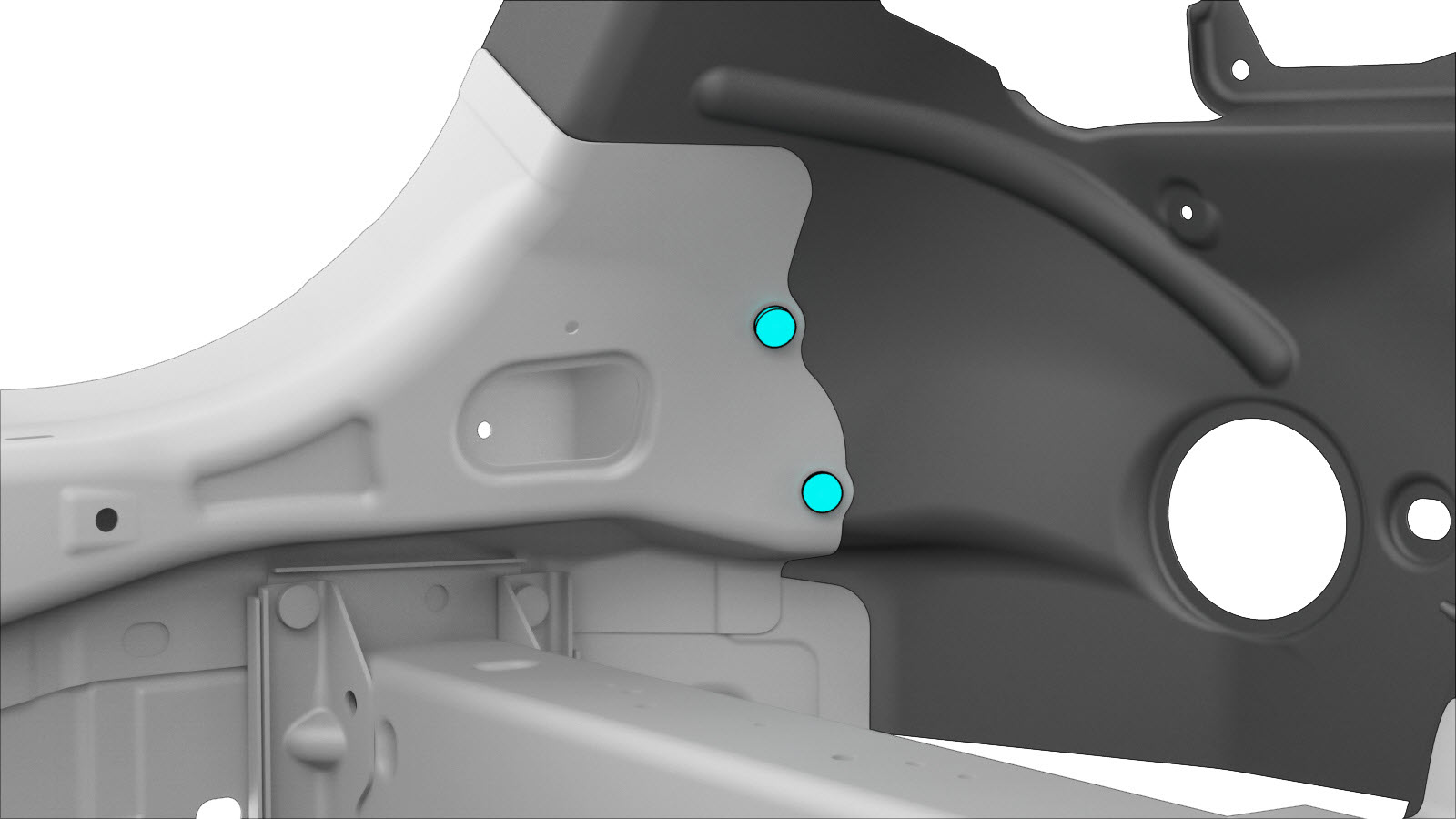

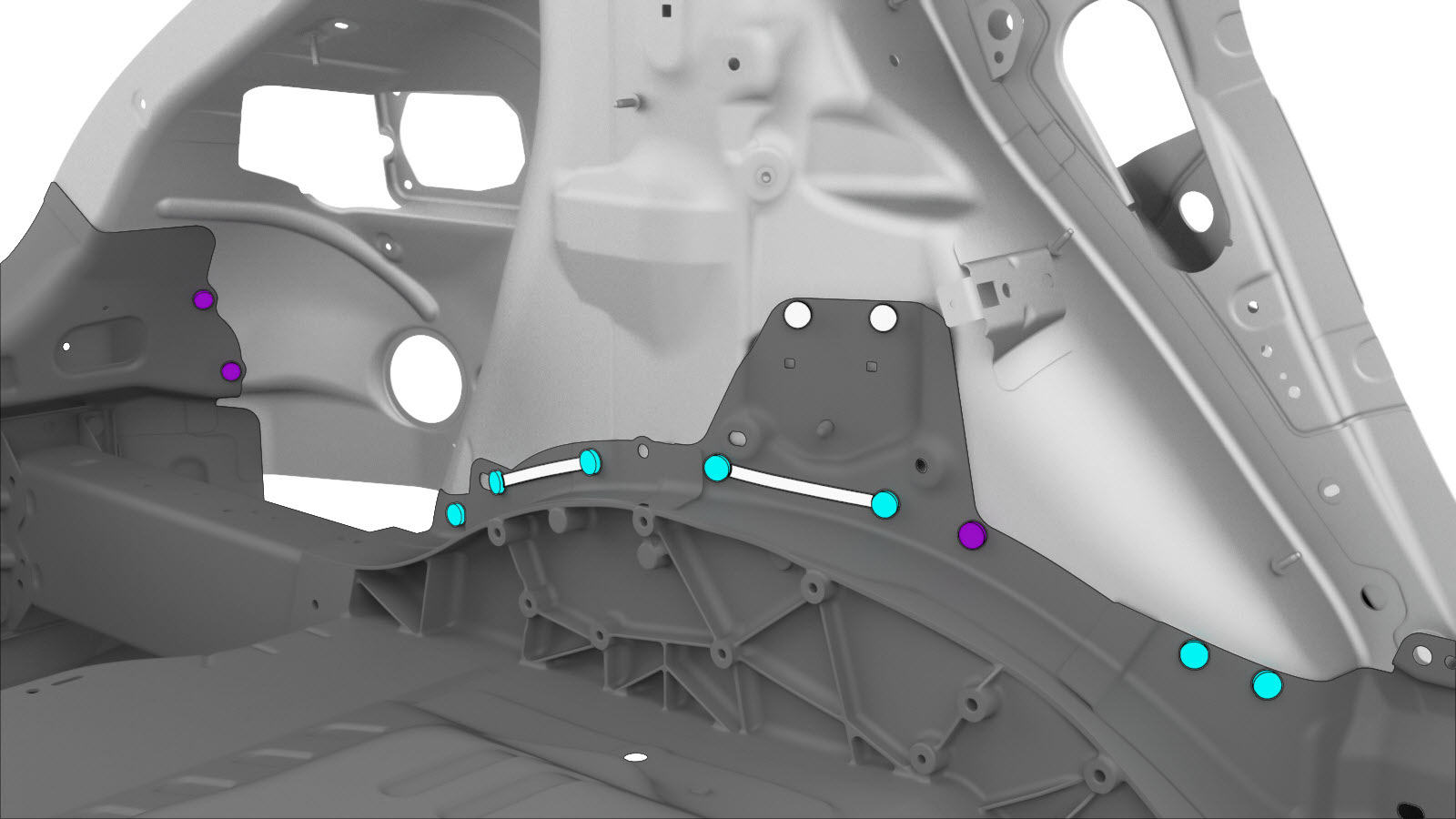

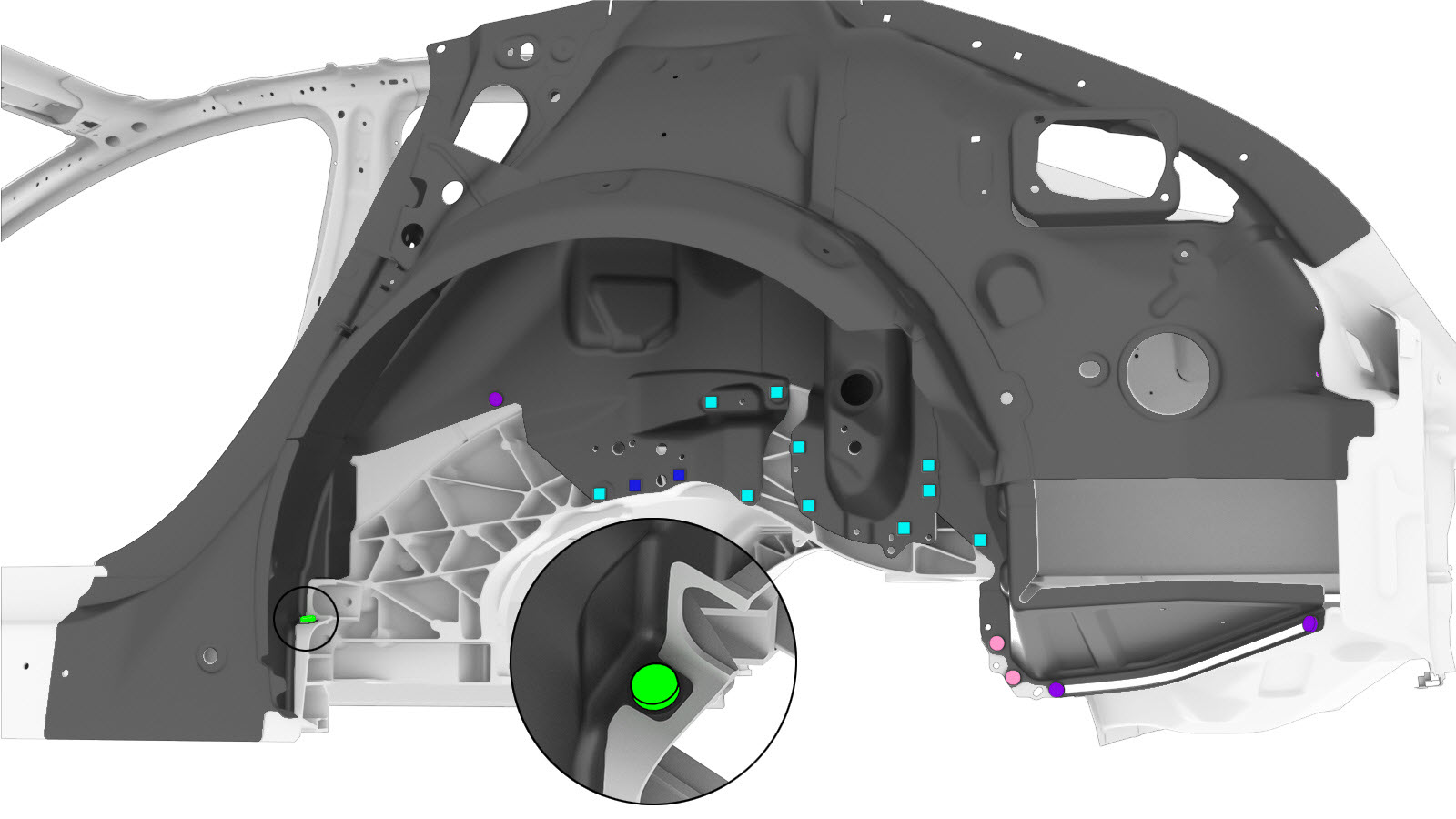

Retire el componente original.

o Soldaduras por puntos de fábrica

o SPR de fábrica

o Remaches estructurales de fábrica

o Pernos

o Perno, Torx

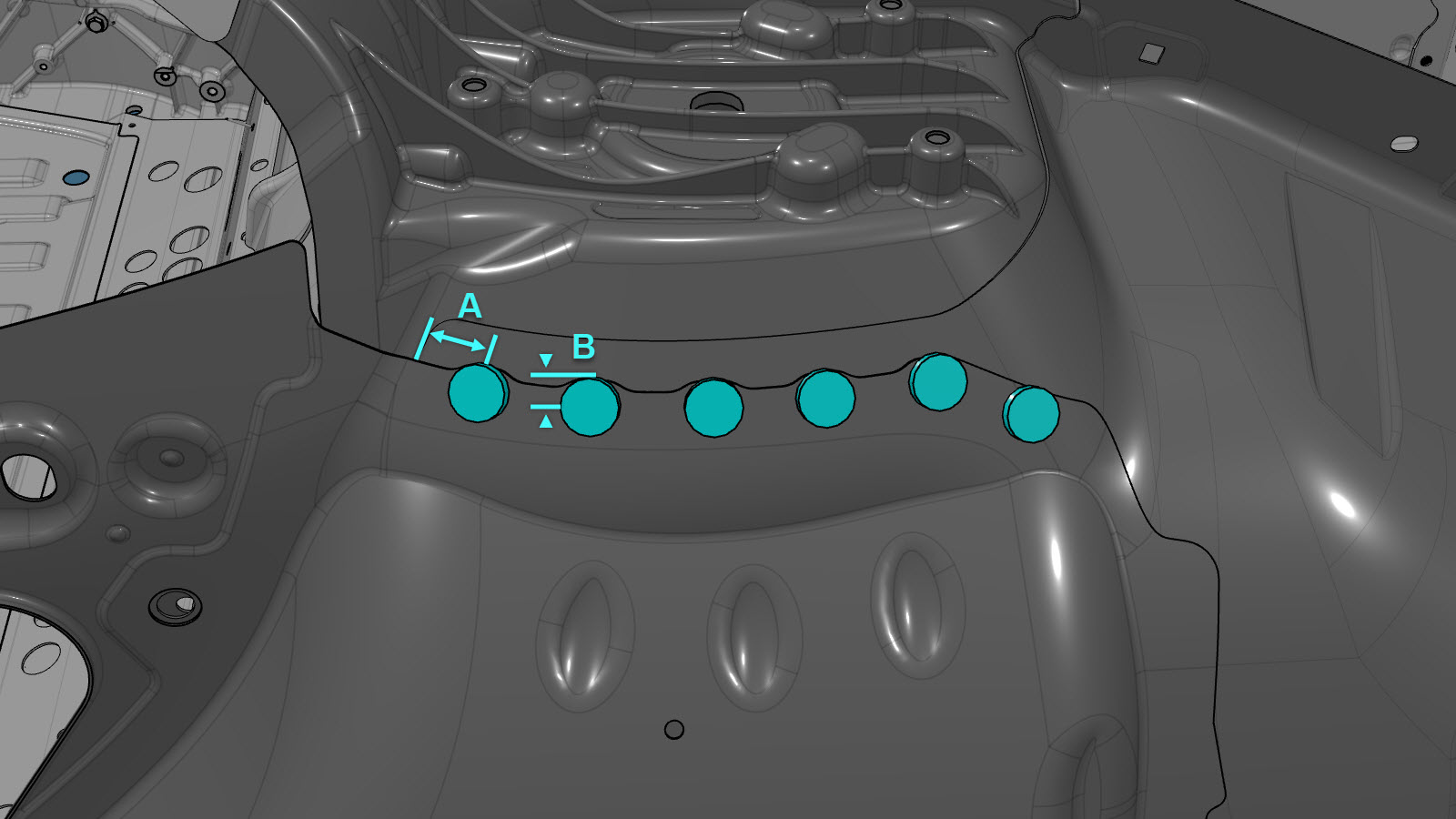

Prepárese para instalar el refuerzo del pilar C en la torre del amortiguador.
o Remaches estructurales de alta resistencia, 6,5 mm
- A = 27 mm.
- B = 9 mm.
Nota
Separe los remaches de manera uniforme, como se muestra.

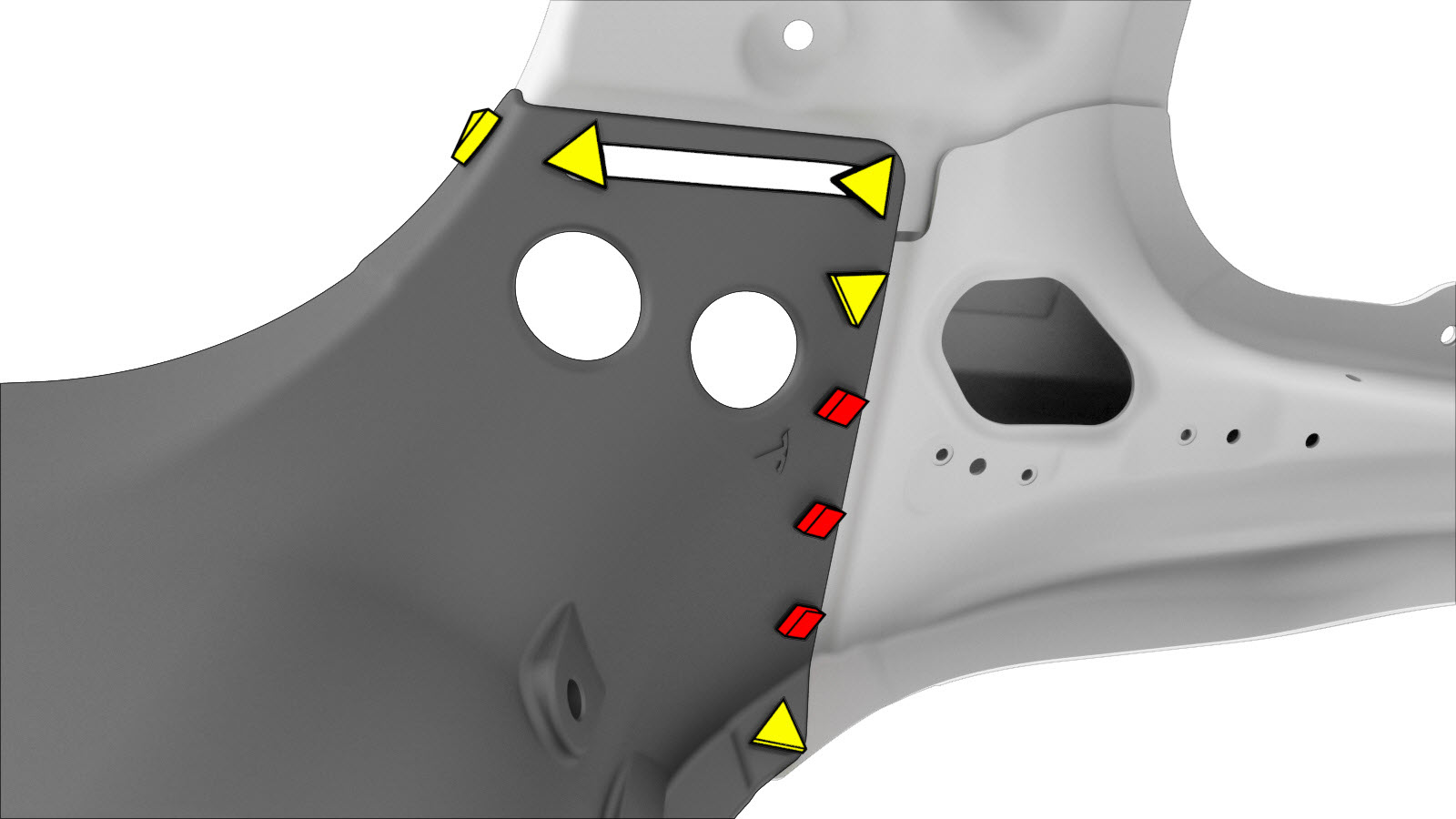

Aplique adhesivo estructural en las superficies del refuerzo del pilar C y de la torre del amortiguador.
Fije el refuerzo del pilar C a la torre del amortiguador.

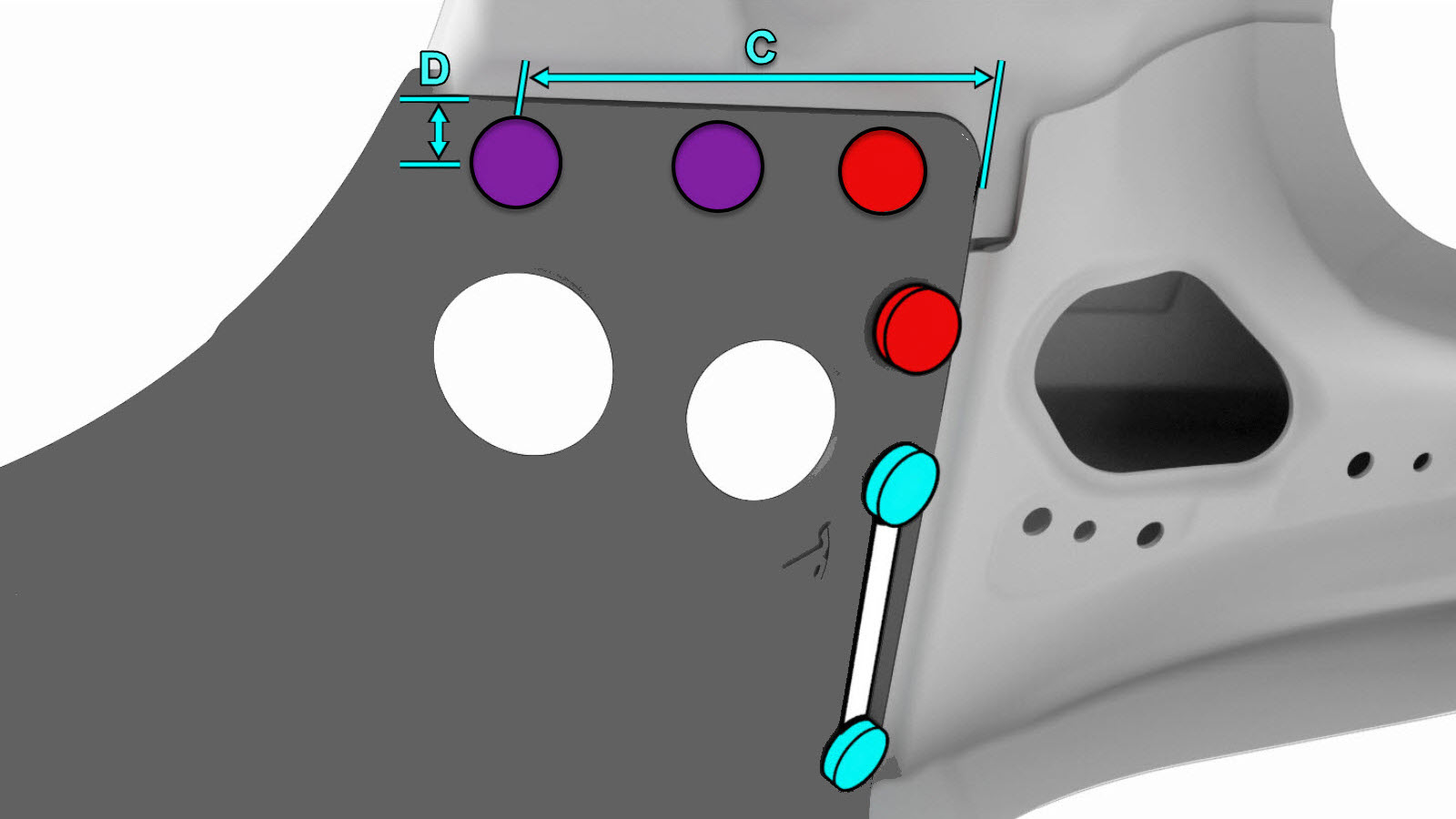

Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches abombados estructurales, 6,5 mm
- C = 96 mm.
- D = 12 mm.
o Remaches avellanados estructurales, 6,5 mm

o Remaches estructurales, 6,5 mm, medianos

o Remaches estructurales, 6,5 mm, cortos

o Remaches, 4,8 mm

o Pernos

o Perno, Torx

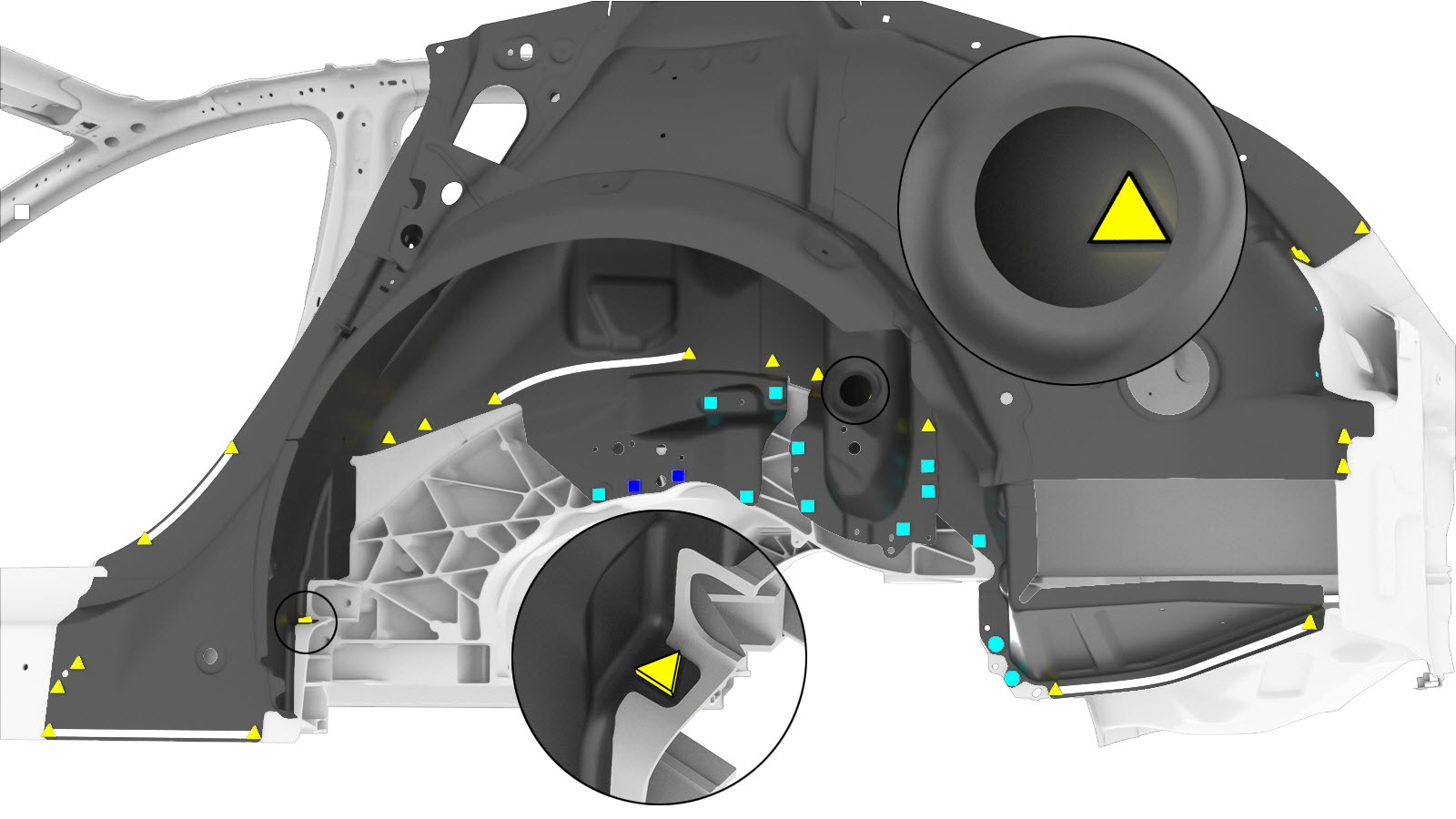

Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

Apriete los pernos de cabeza hexagonal a 24 Nm.

Apriete los pernos Torx a 24 Nm.
Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
Efectúe las operaciones posteriores a la reparación necesarias.
