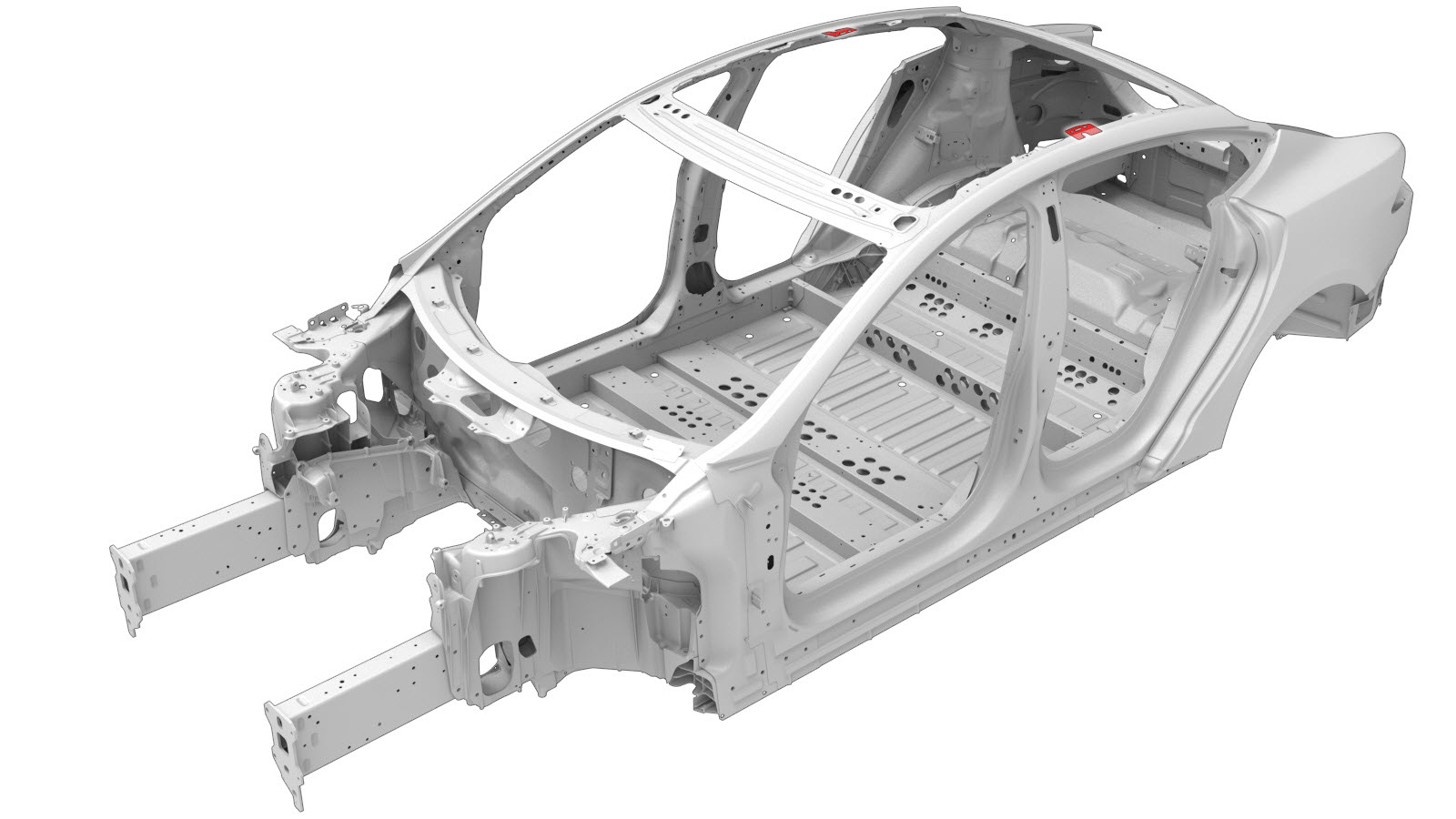

Interior del pilar A
Código de corrección:
10100124002
10100124102
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

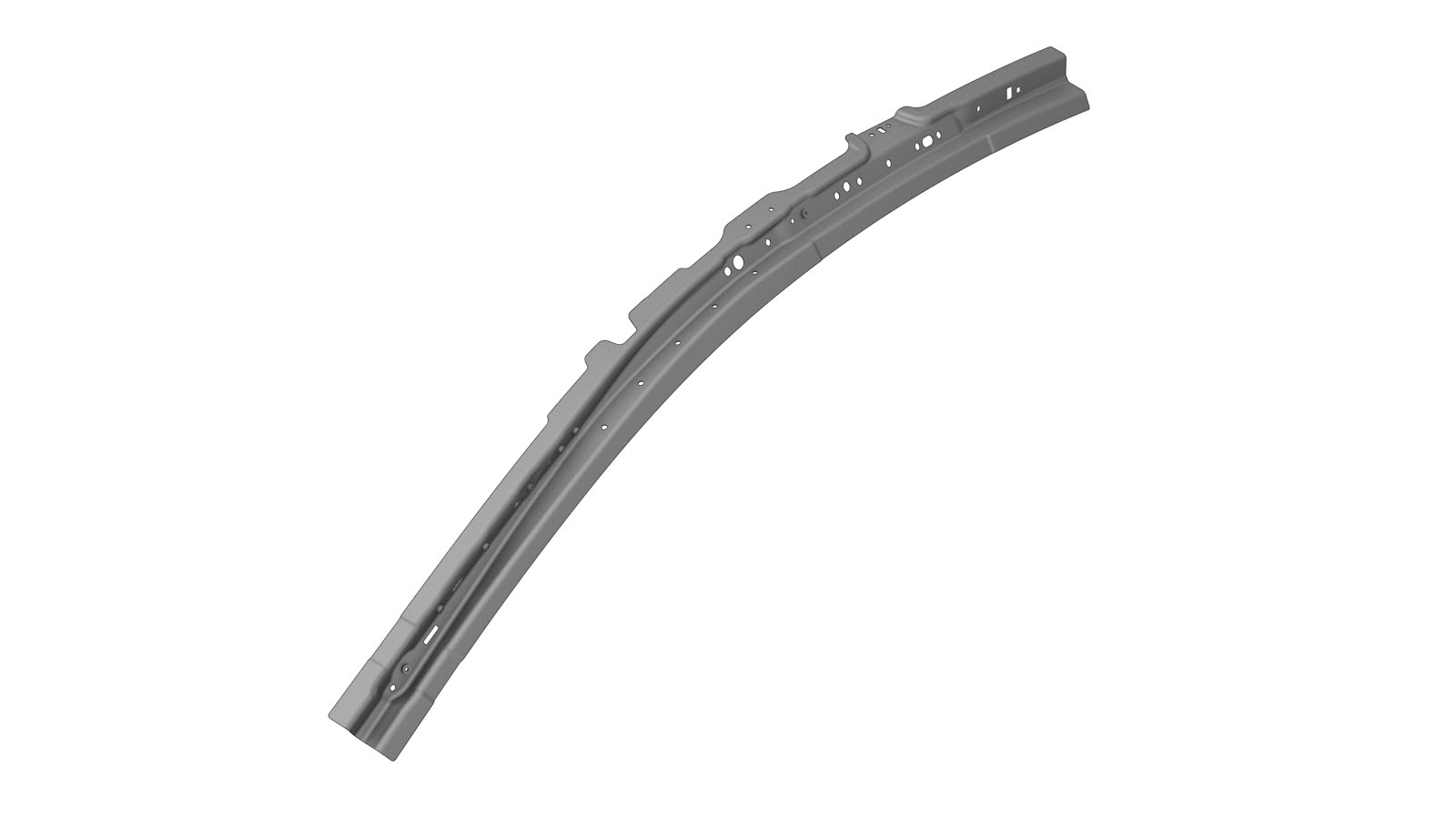

| 1 | ASY - PNL A PILLAR INR (Pilar A interior) | |
| 2 | Remache abombado estructural, 6,5 mm | |
| 5 | Remache estructural, 6,5 mm, mediano |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

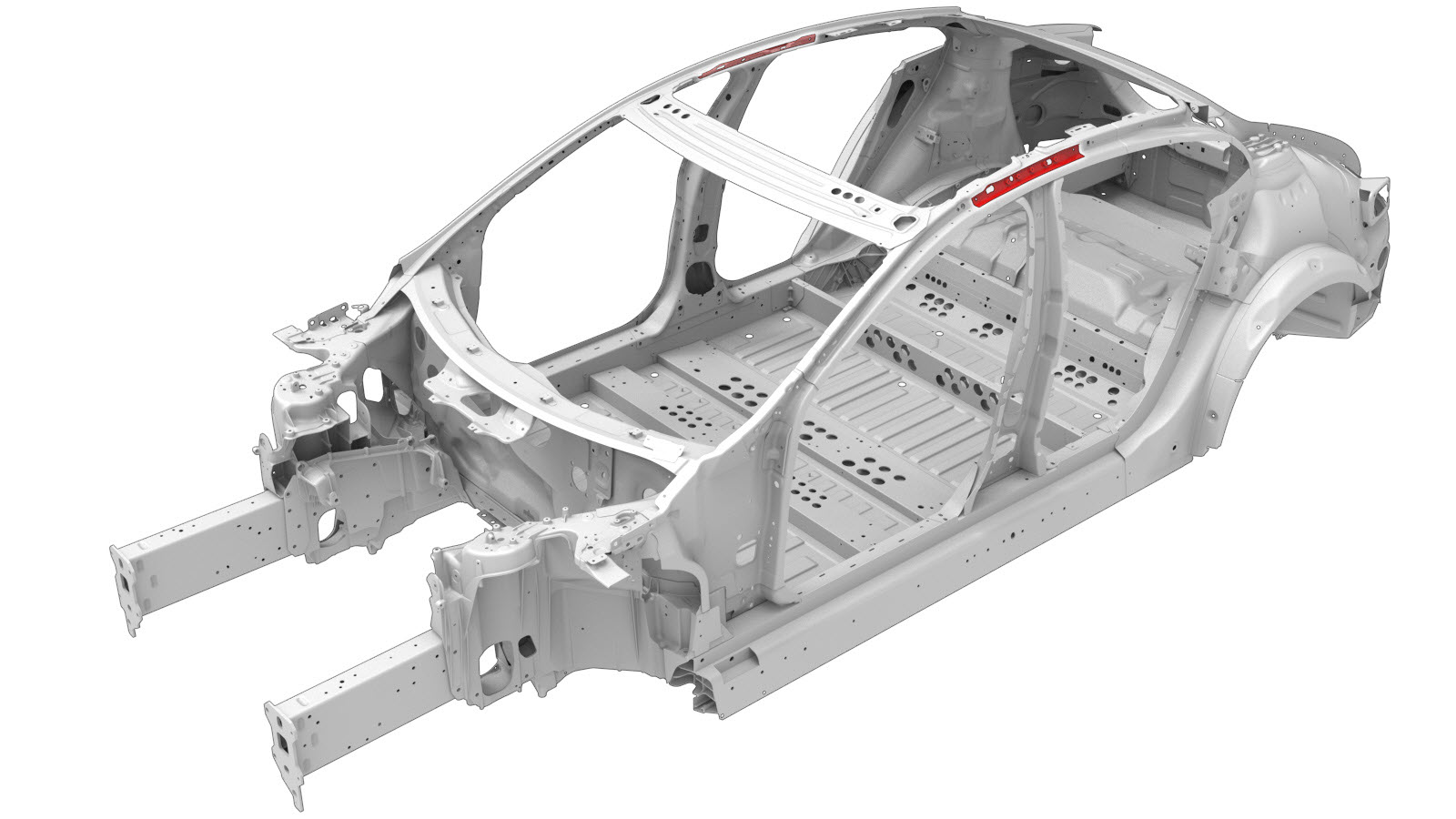

Retire Raíl exterior del techo.
-

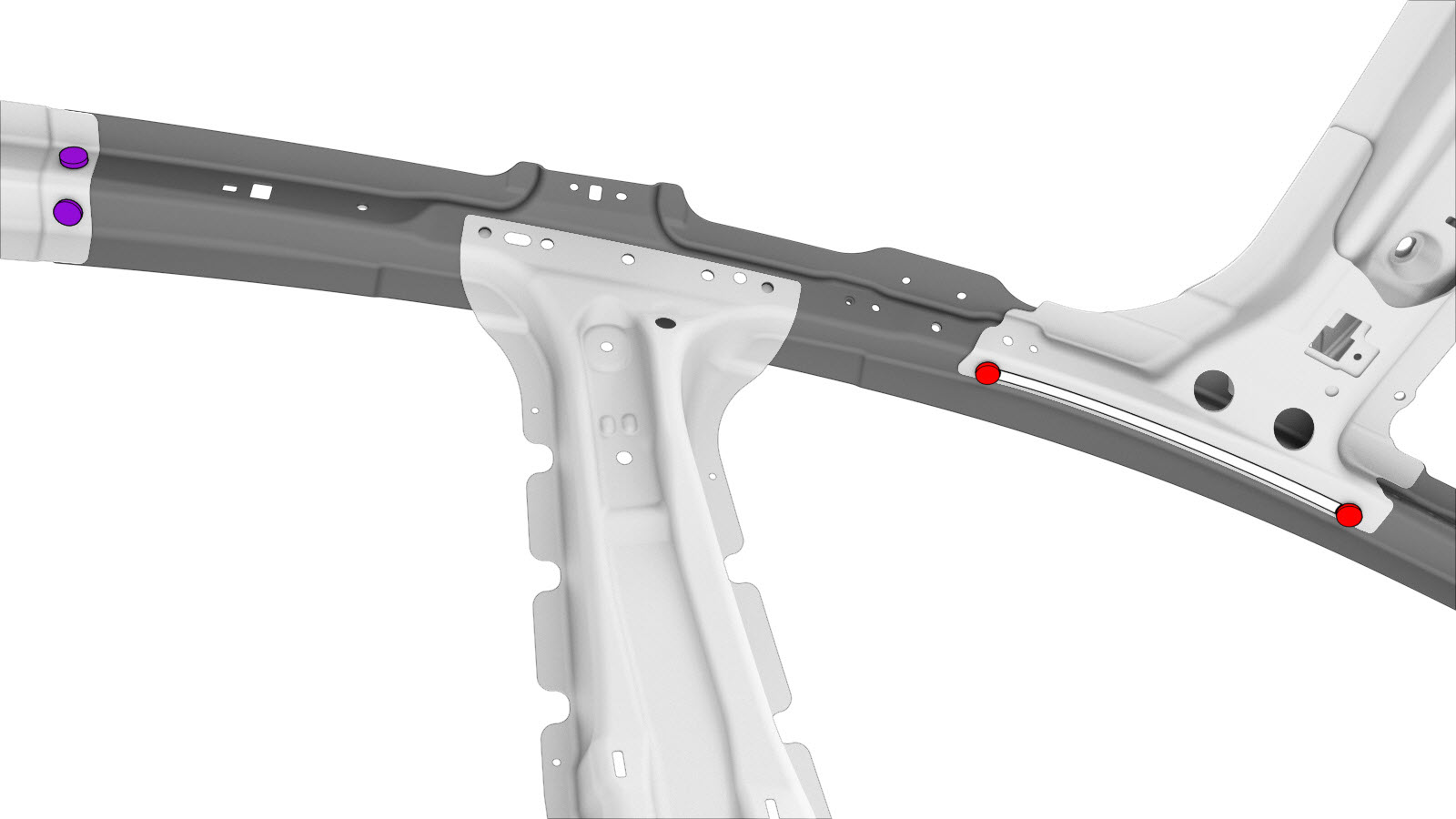

Retire el componente original.
-
Preparación para la instalación.

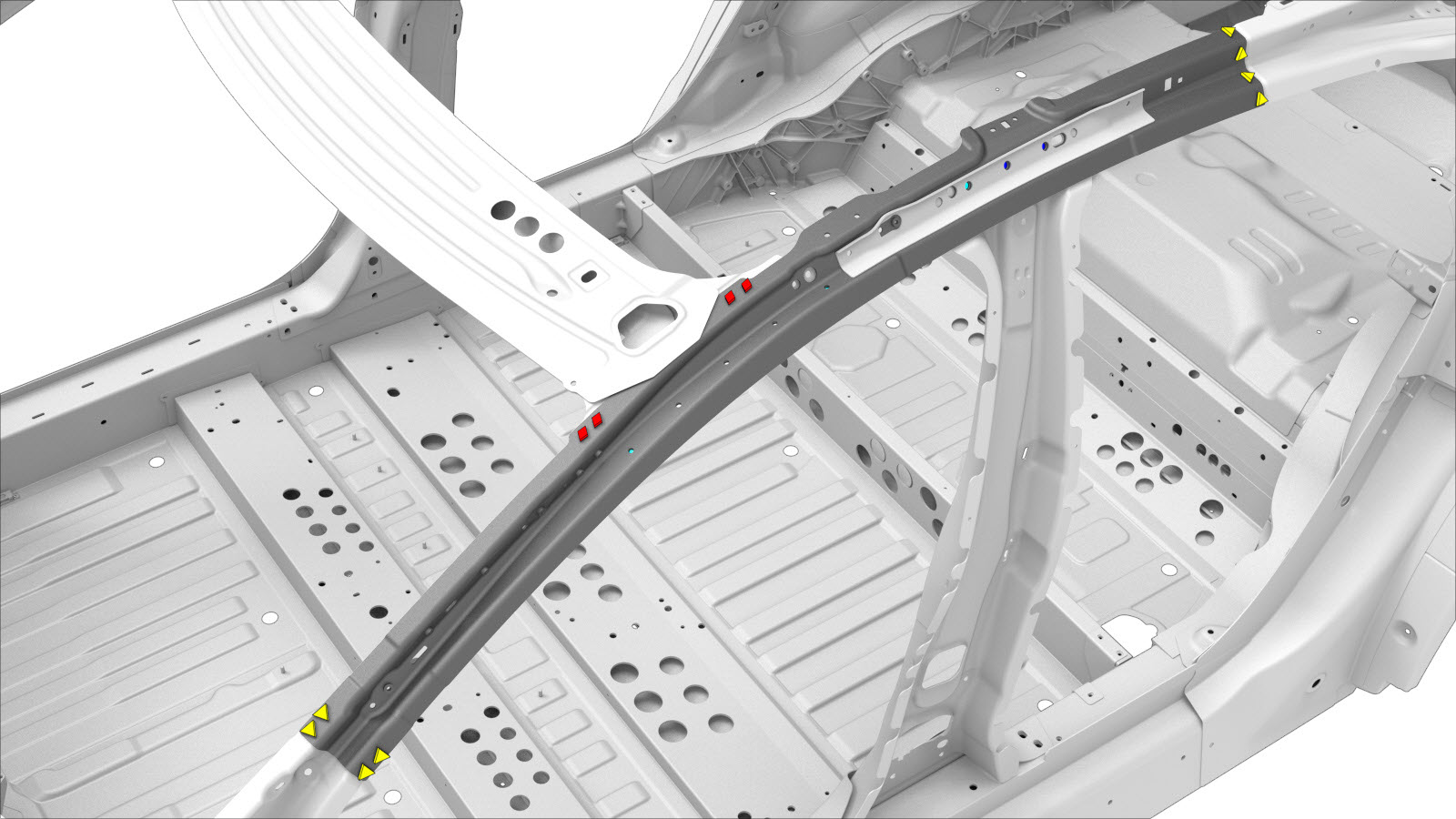

- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

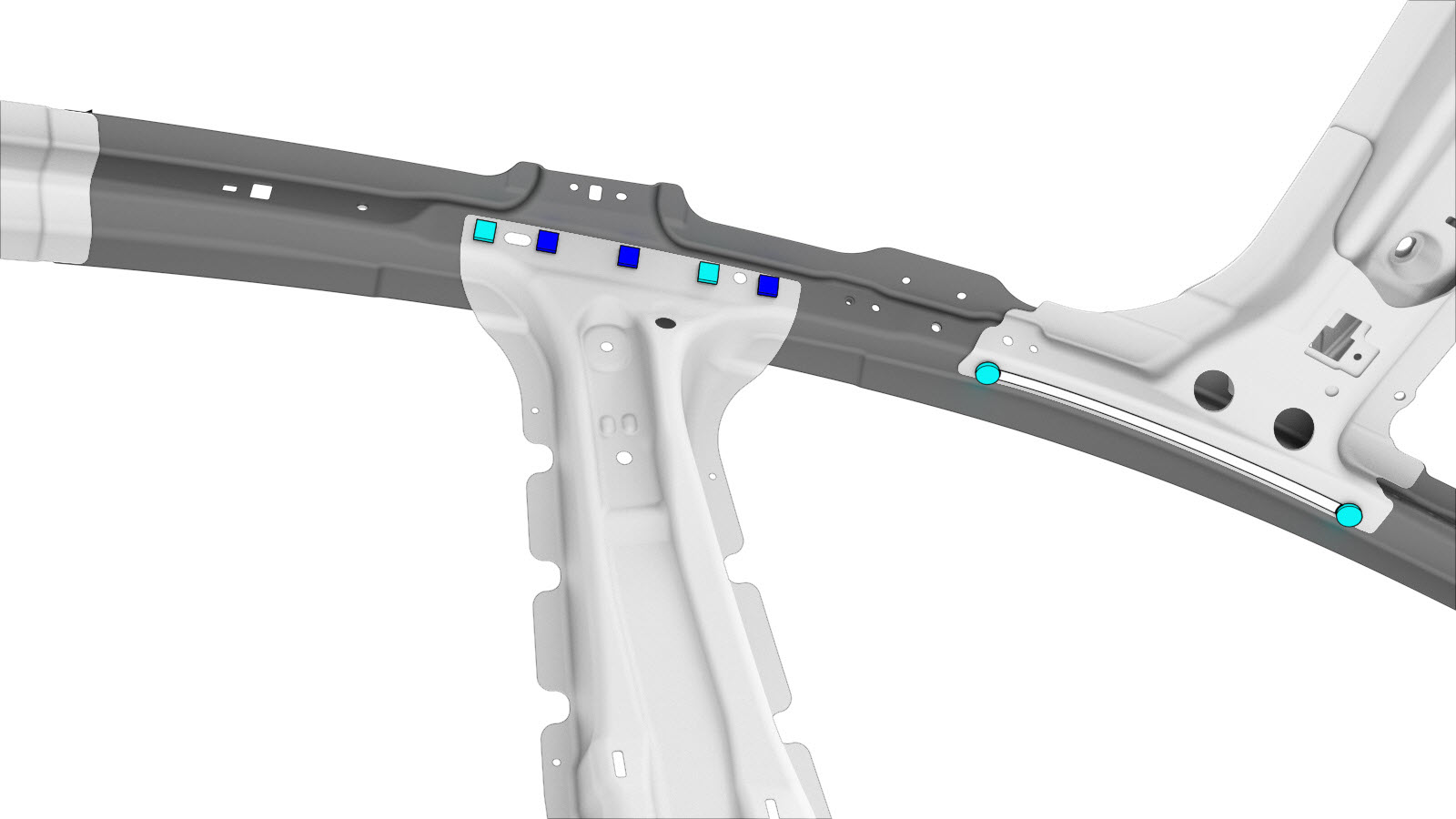

- Instale el componente o los componentes nuevos.
-
Instale Placa de la tuerca superior del pilar B.
-

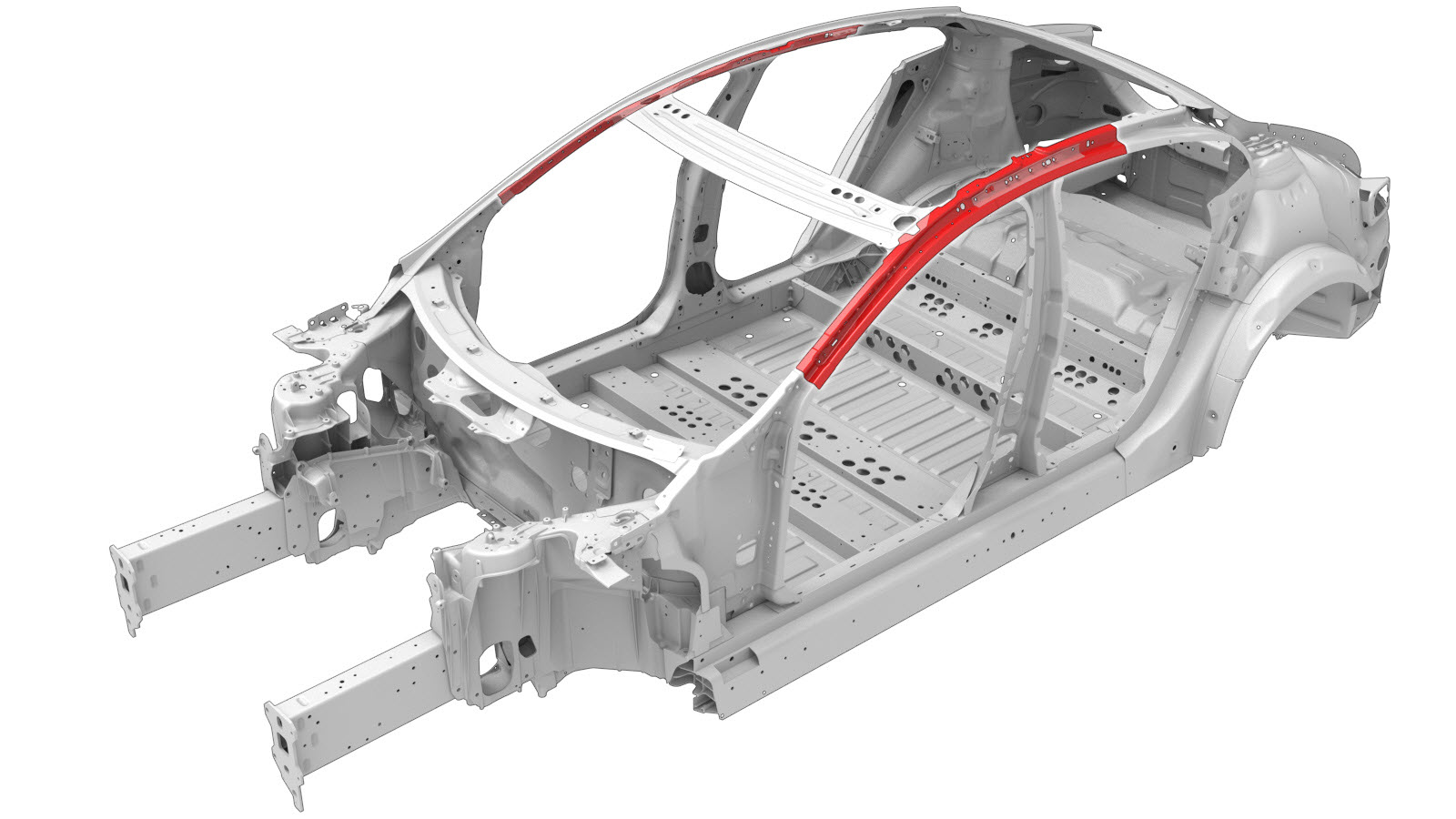

Instale Raíl exterior del techo.
-
Instale Soporte del forro del techo del pilar A.
- Efectúe las operaciones posteriores a la reparación necesarias.
