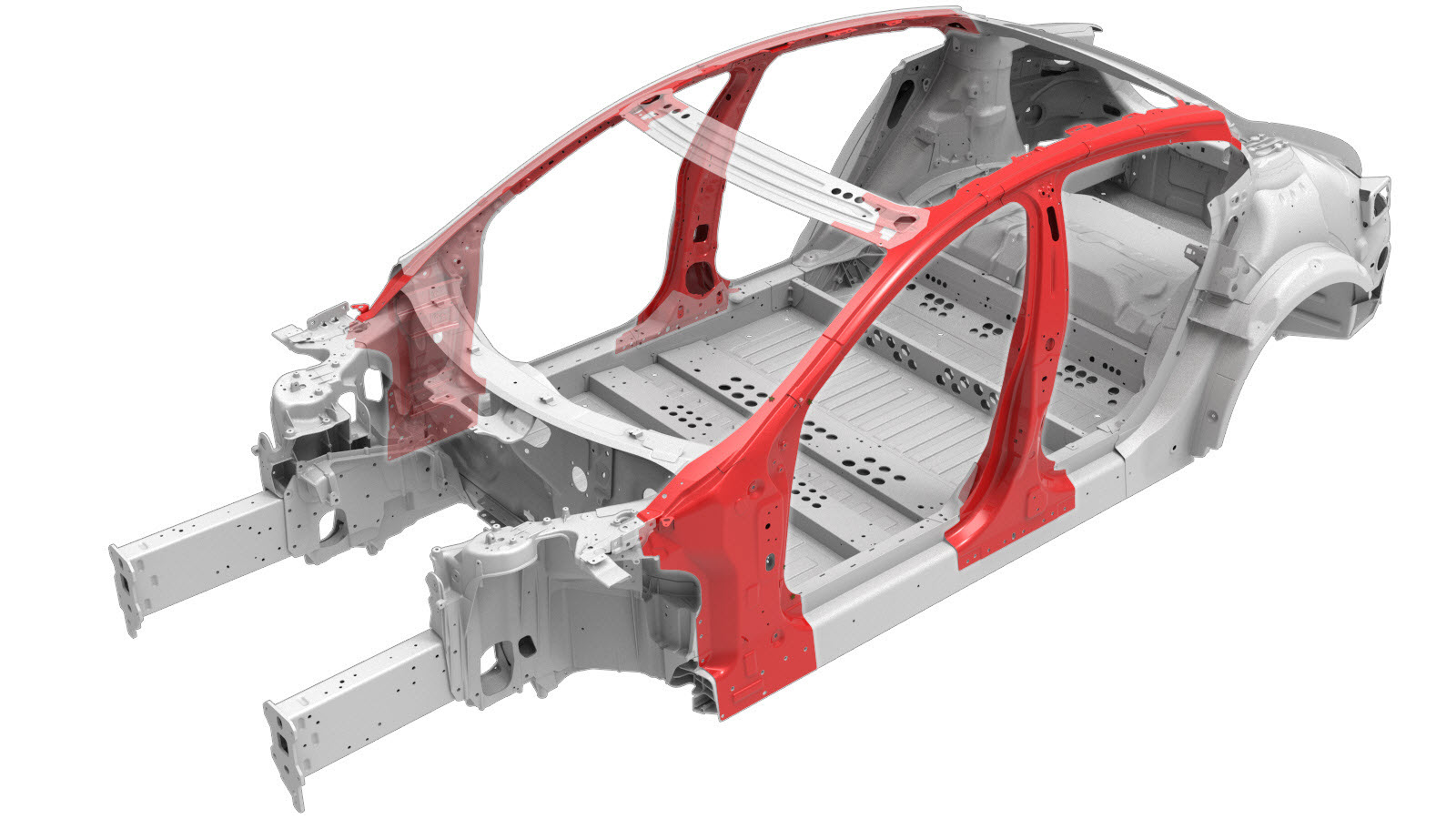

Conjunto interior del lateral de la carrocería

Código de corrección: 10100111602 10100111702 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

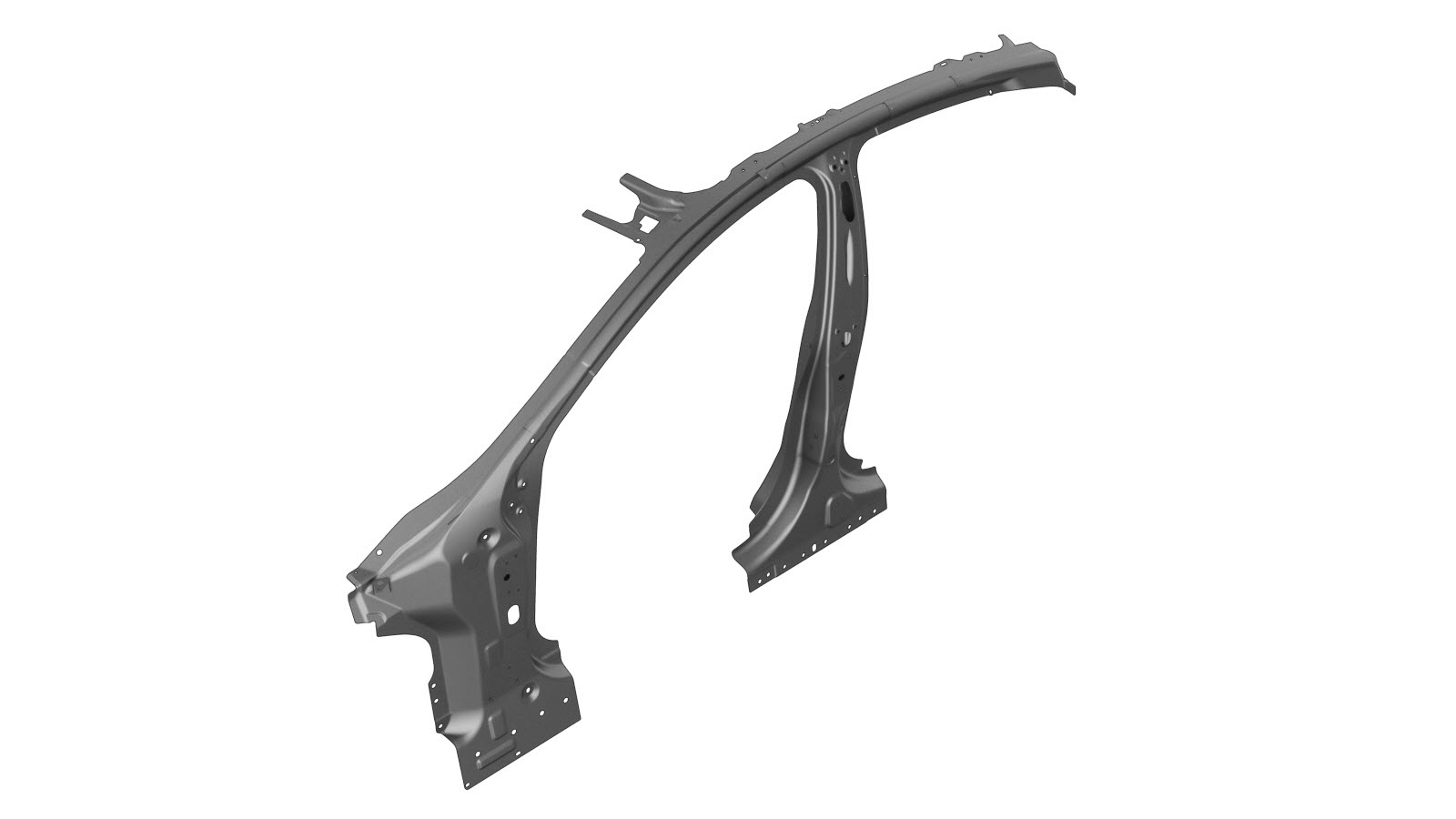

1 ASY-BODYSIDE INR (Conjunto interior del lateral de la carrocería)
10 Remache estructural de alta resistencia, 6,5 mm
1 Remache estructural, 6,5 mm, mediano
1 Remache abombado estructural, 6,5 mm
6 Remache Flow Form S38
14 Remache Flow Form S48
2 Remache Flow Form S58
3 Perno , M8x27 Referencia de Tesla 1621820-00-A.
3 Perno , M6x16 Referencia de Tesla 1004537-00-A.
1 o 2 Perno, cabeza Torx Referencia de Tesla 1621839-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Cabezal trasero superior.
  2. Retire la porción necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) para dejar al descubierto el componente situado debajo que se va a sustituir.
  3. Retire el componente original.

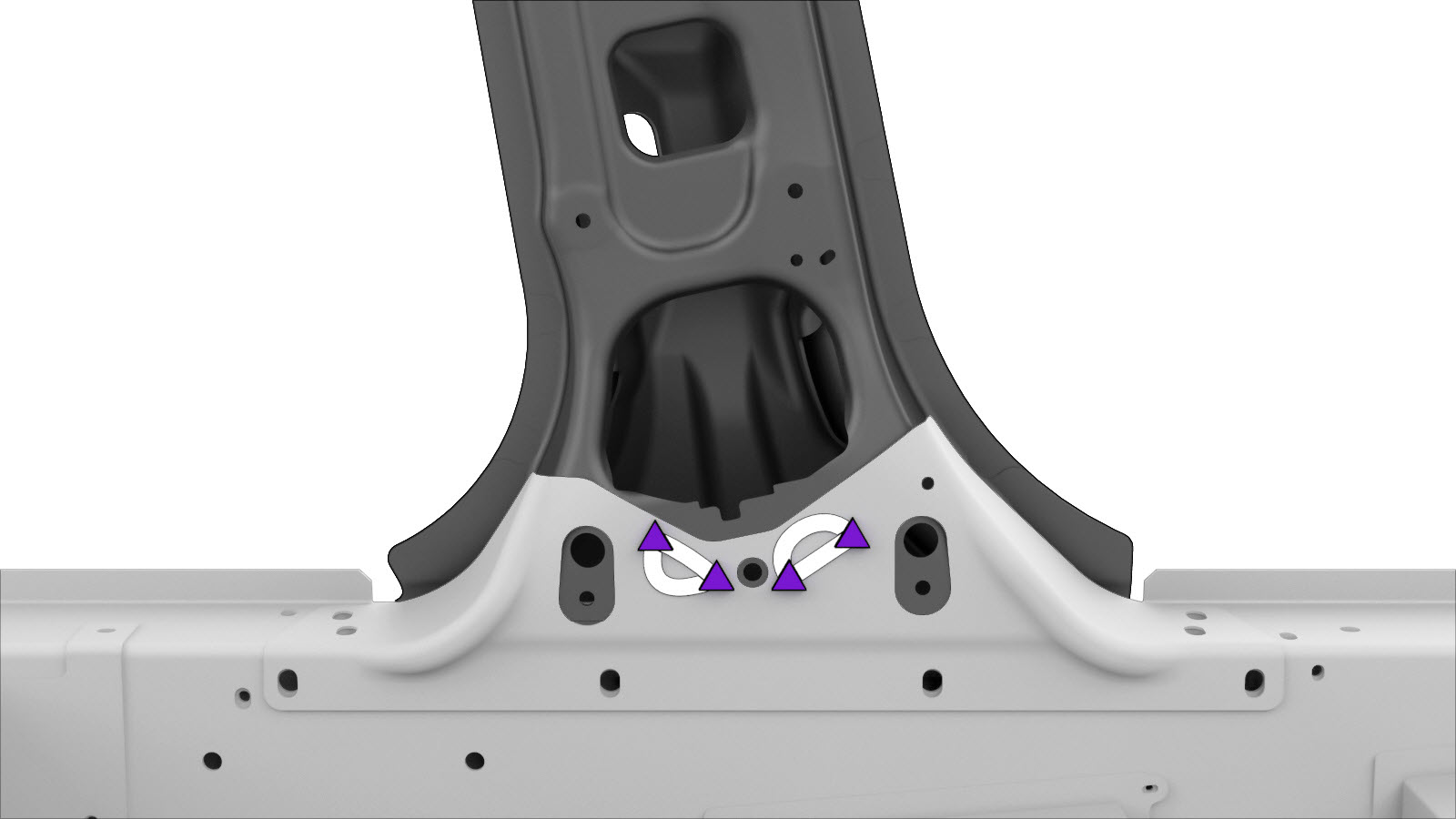

    o SPR de fábrica

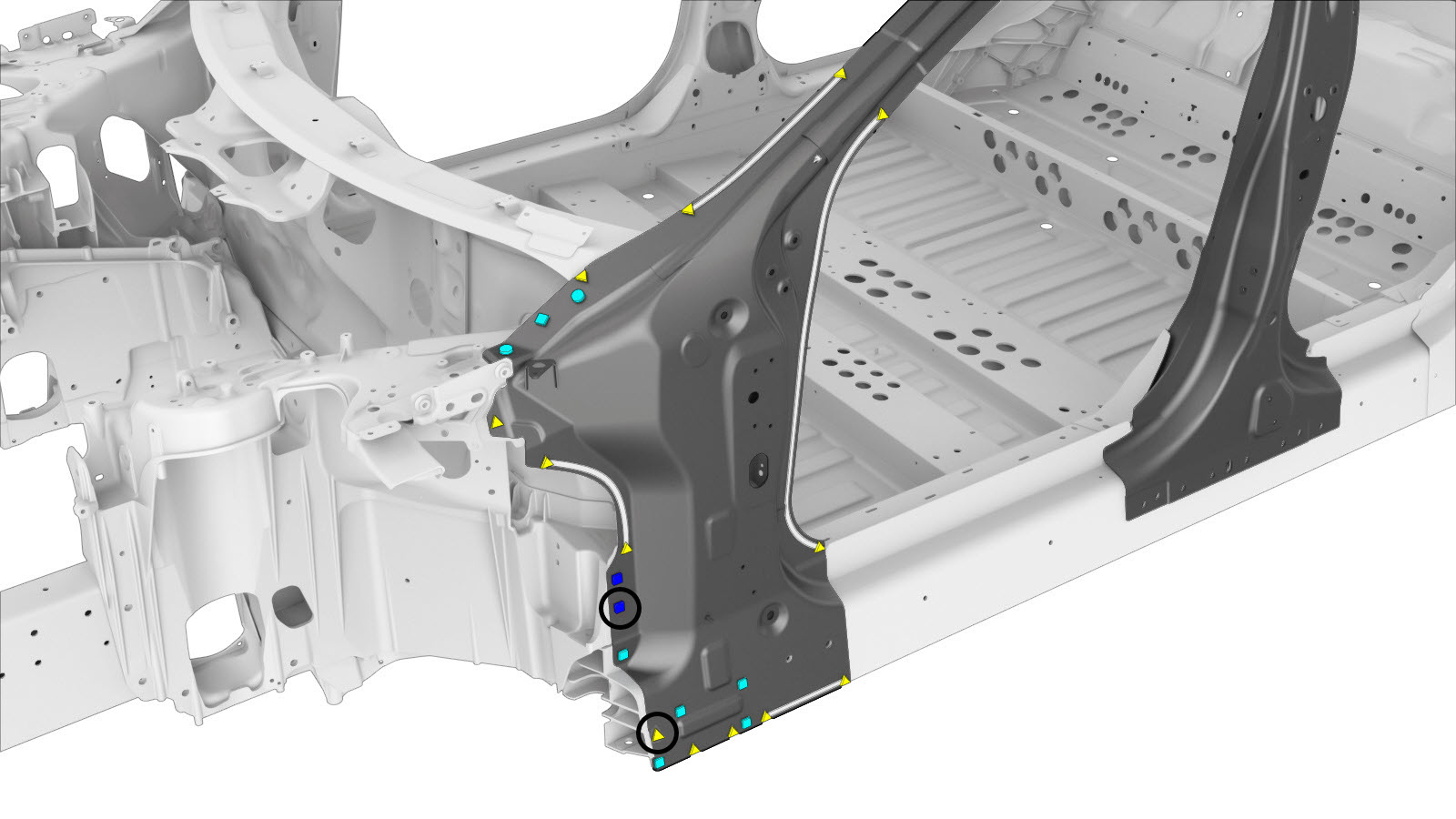

    o Soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    El punto de soldadura en el círculo negro se sustituye solo si estaba presente en el componente original.
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

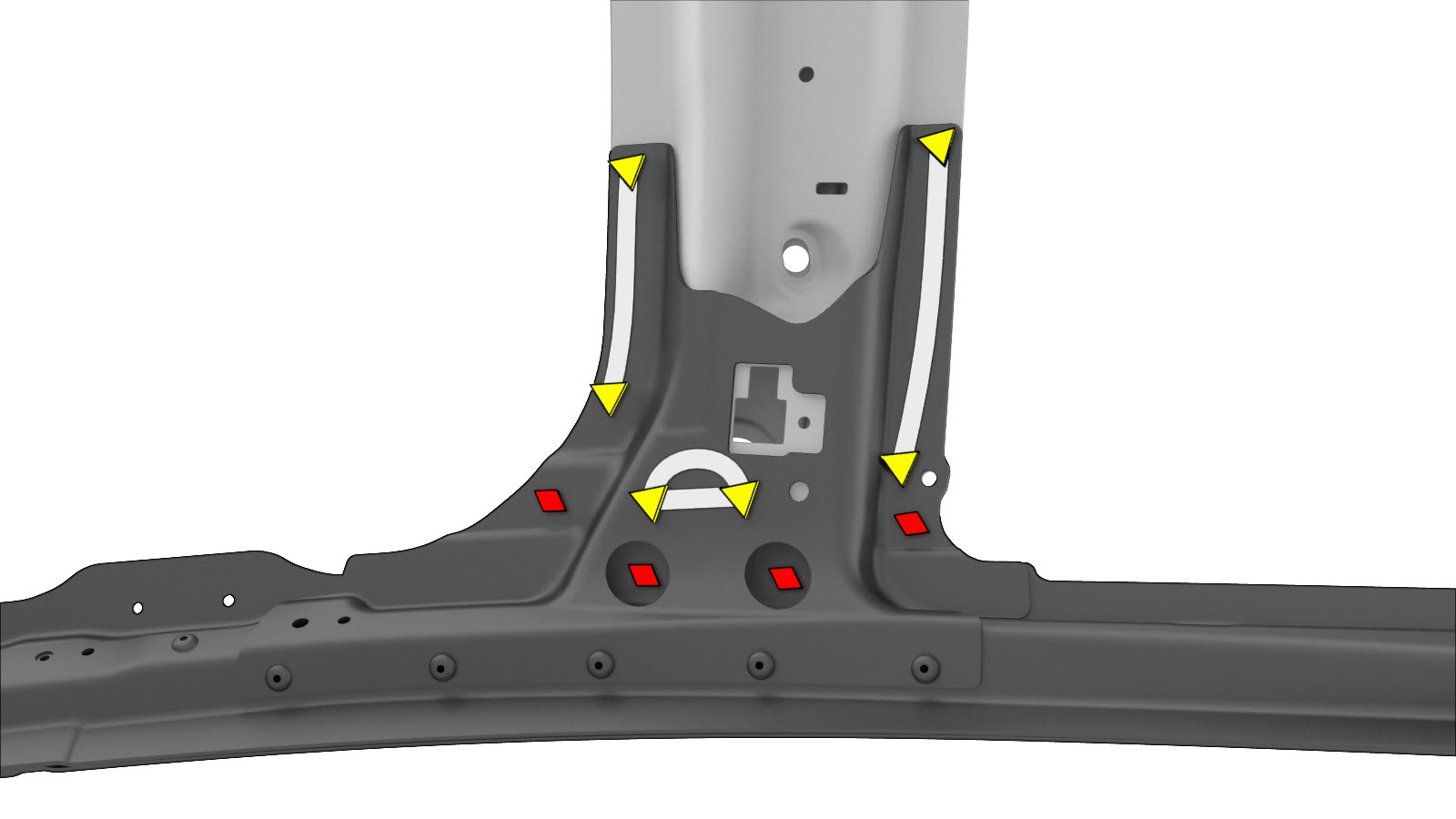

    o Remaches estructurales de fábrica

    o Pernos

    o Perno, Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    El perno en el círculo negro se sustituye solo si estaba presente en el componente original.
  4. Preparación para la instalación.

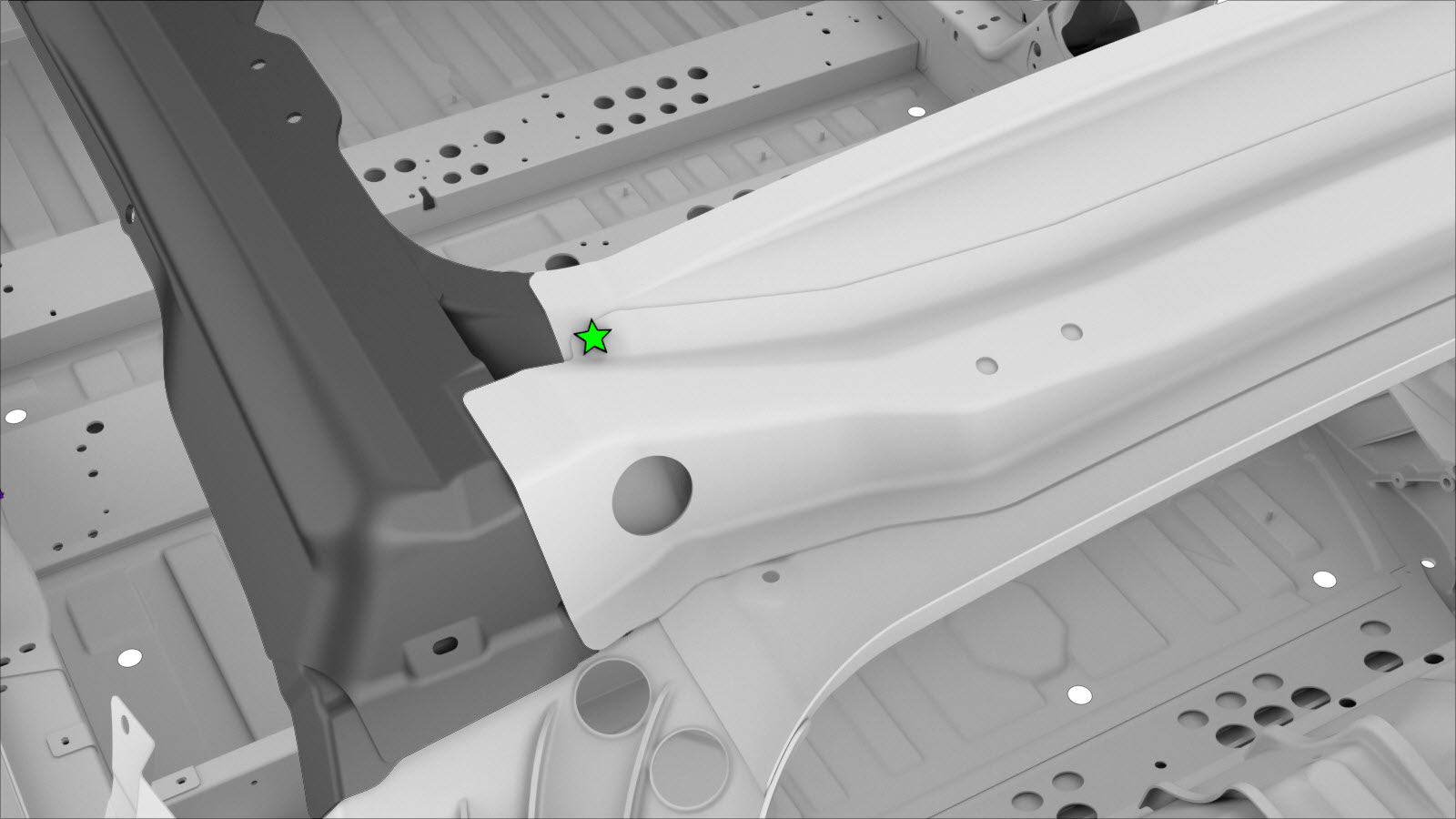

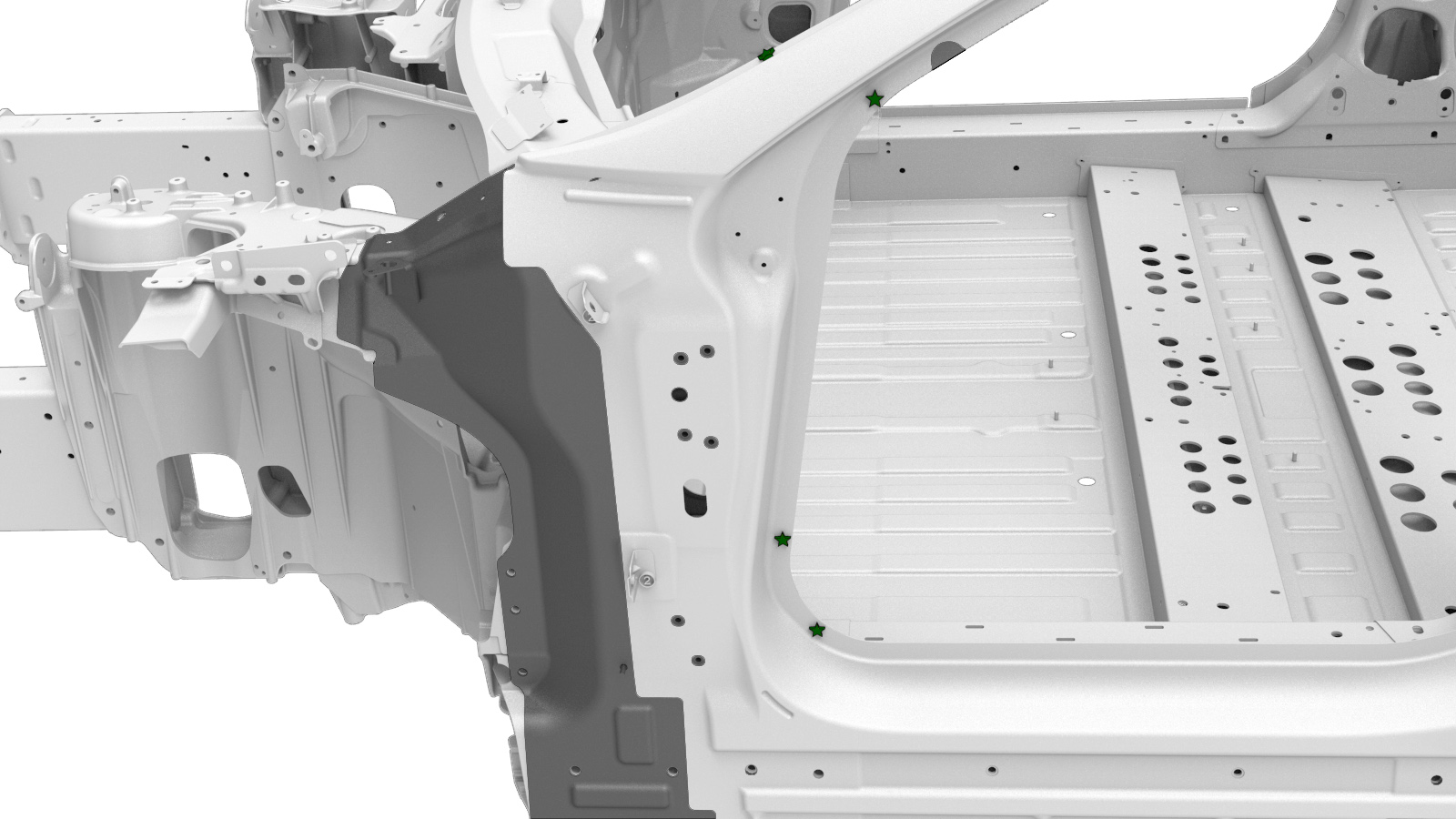

    o Soldaduras por puntos de instalación

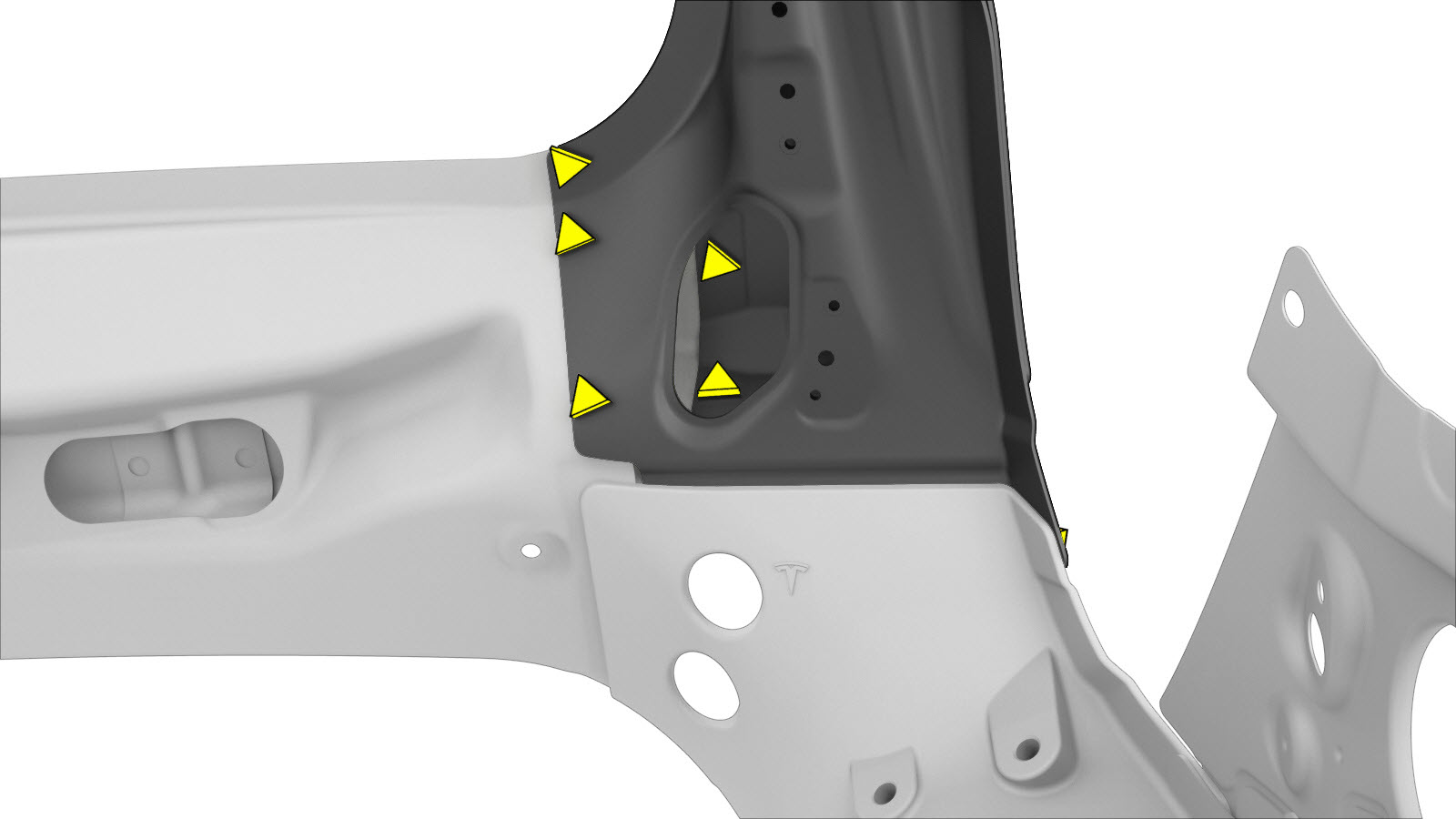

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches estructurales, 6,5 mm, medianos

    o Remaches abombados estructurales, 6,5 mm

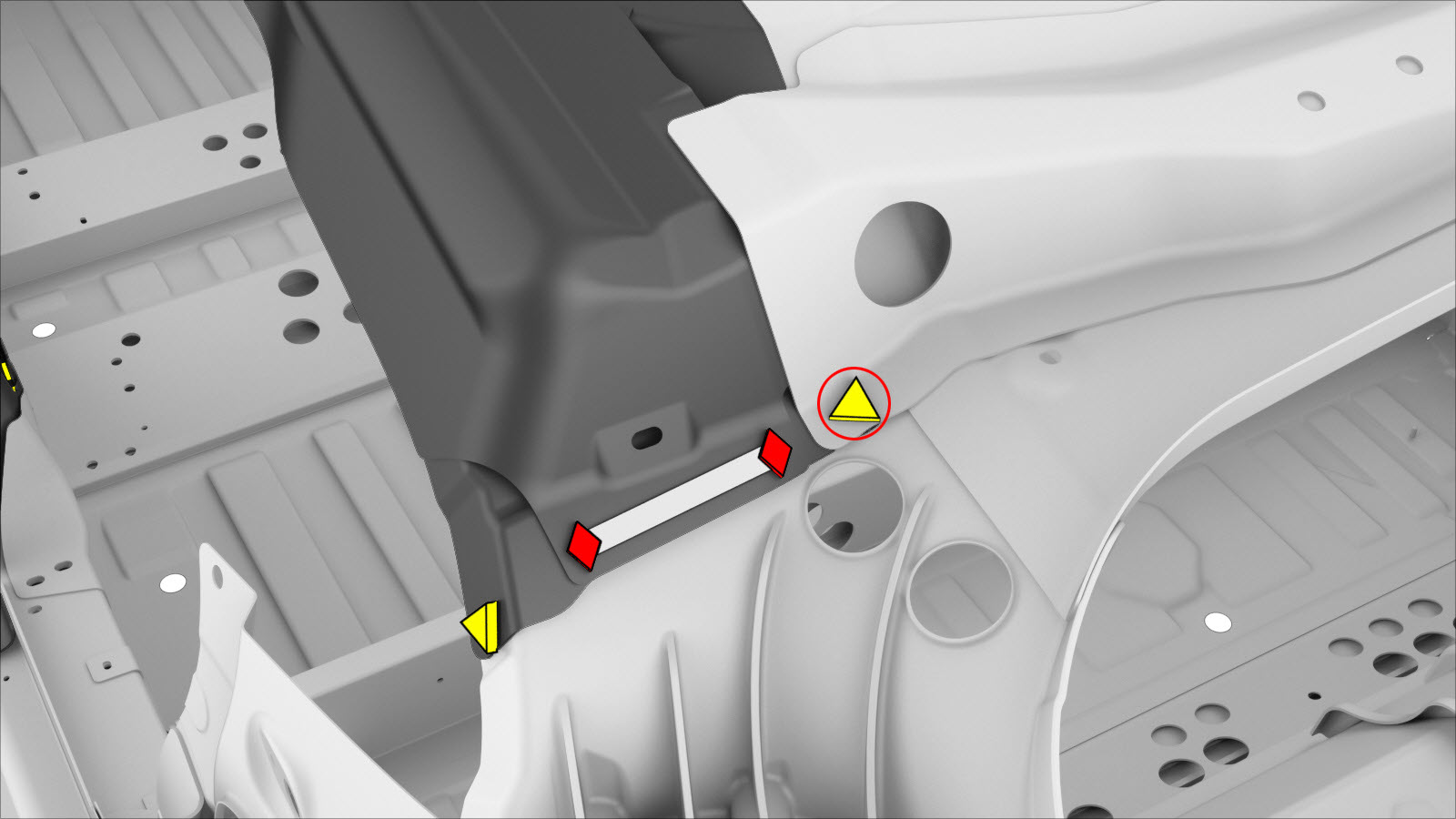

    o Remaches Flow Form, S48
    Informational PurposesAn informational icon, calling your attention
    Nota
    El remache flow form S48 con un círculo rojo solo se instala si el componente original estaba soldado por puntos.

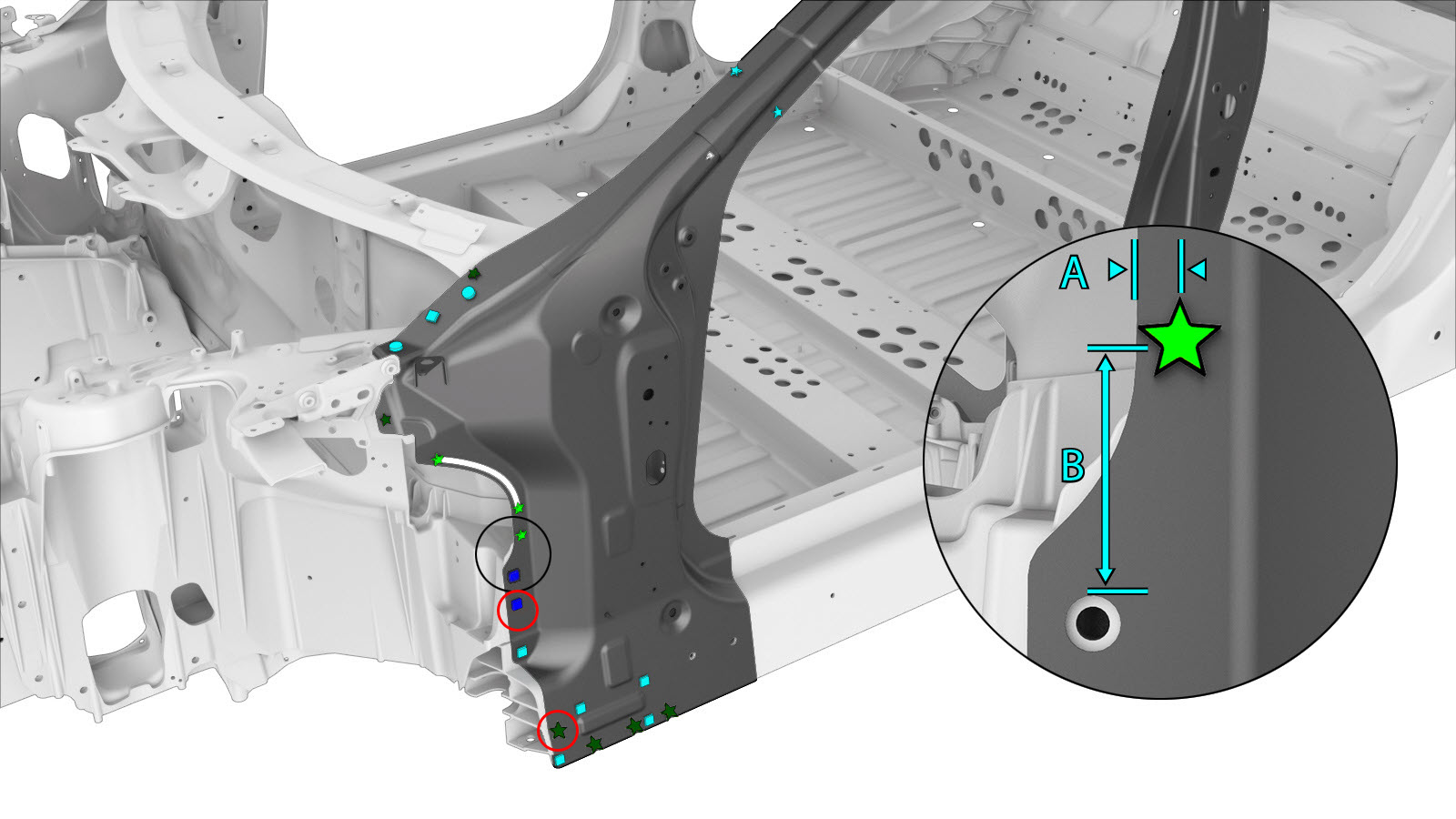

    o Remaches Flow Form, S38
    • A = 9 mm.
    • B = 55 mm.

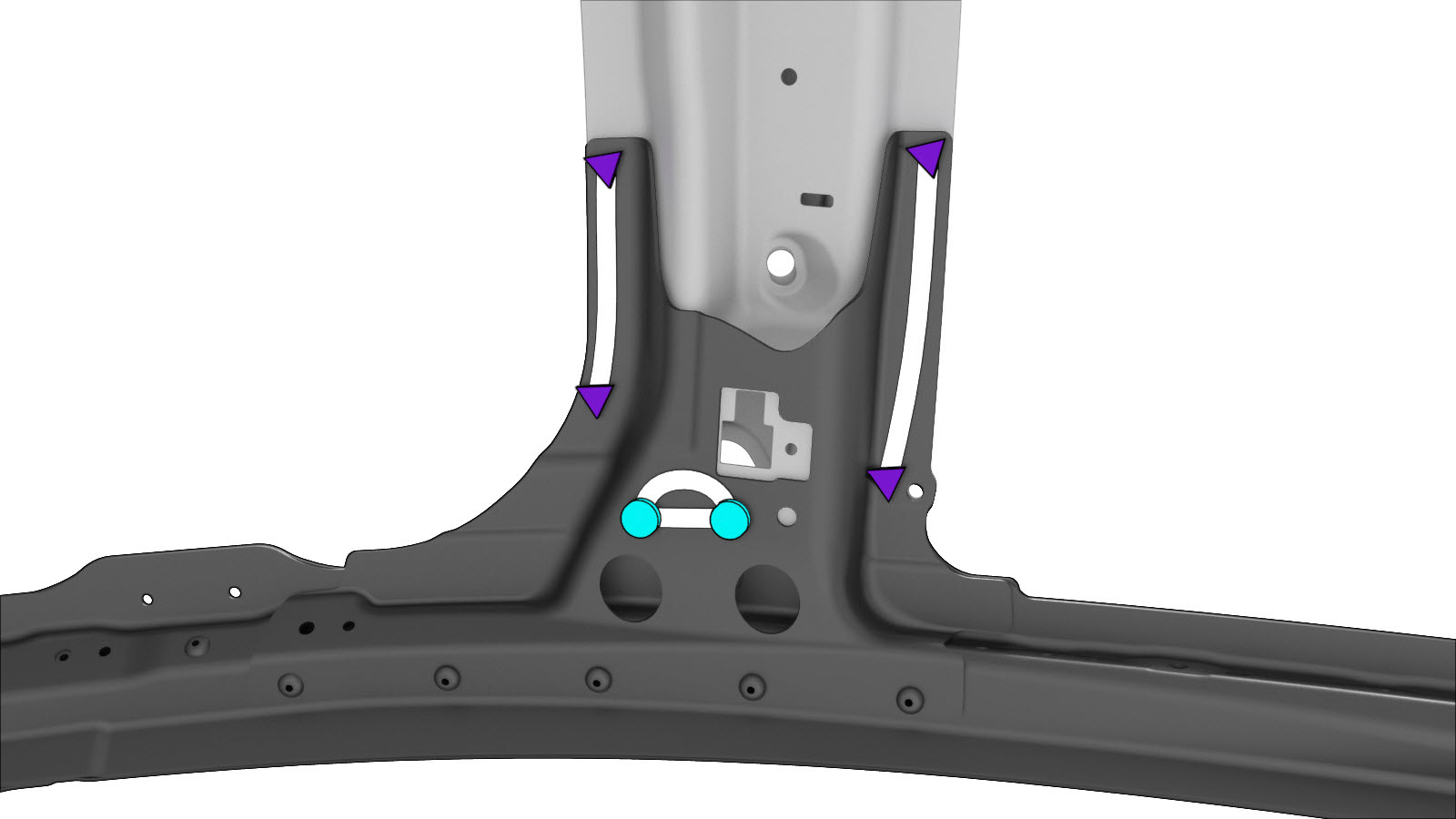

    o Remaches Flow Form, S58

    o Pernos

    o Perno, Torx

    Informational PurposesAn informational icon, calling your attention
    Nota
    El perno en el círculo rojo se instala solo si estaba presente en el componente original.

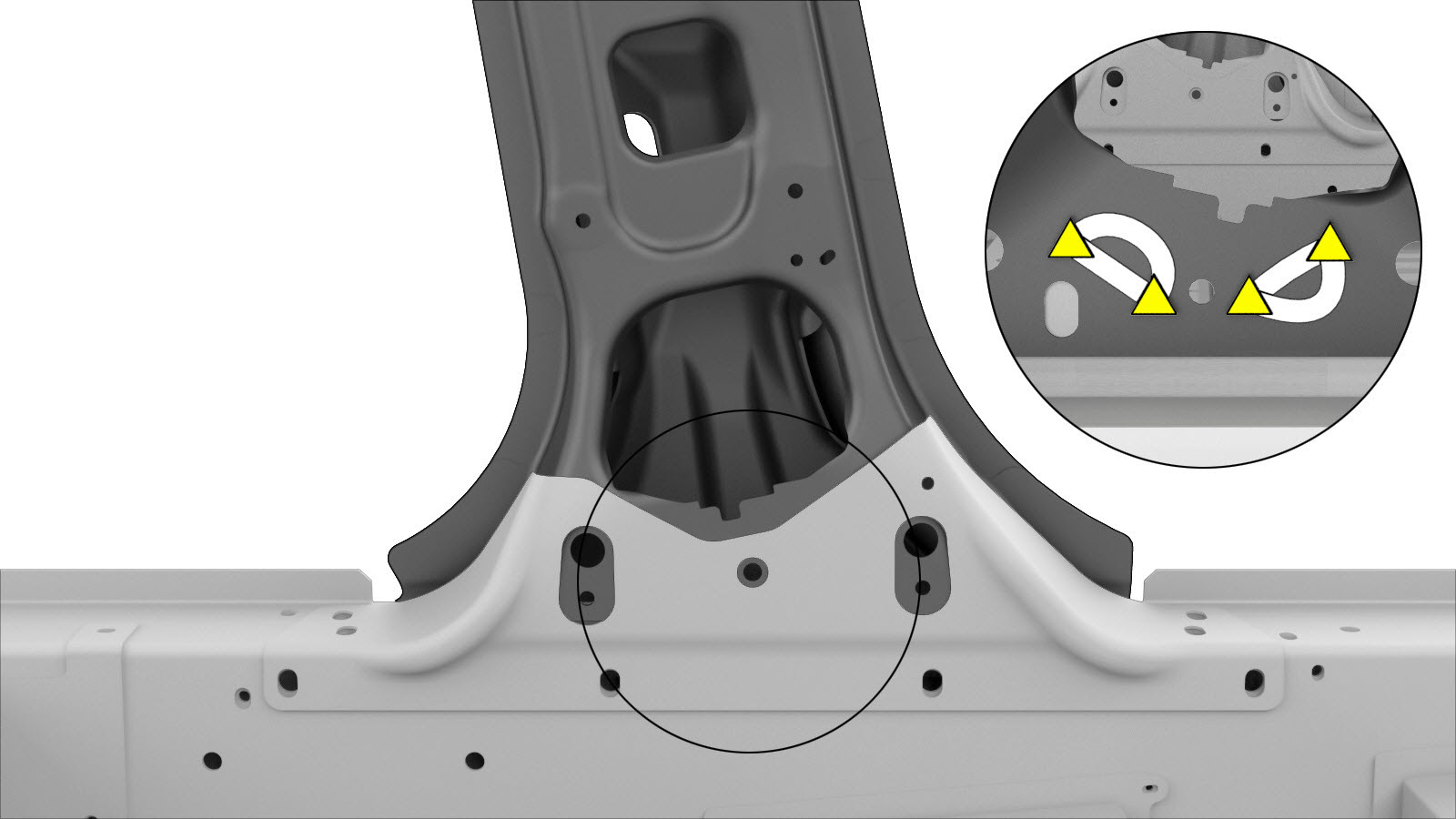

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica a continuación:
    • Pernos Torx M8 (referencia 1621839-00-B): 30 Nm.
    • Pernos de cabeza hexagonal M8x27 (referencia 1621820-00-A): 24 Nm.
    • Pernos de cabeza hexagonal M6x16 (referencia 1004537-00-A) que fijan el pilar de bisagra al lateral de la cubierta: 10 Nm.
    • Pernos de cabeza hexagonal M6x16 (referencia 1004537-00-A) que fijan el pilar de bisagra al larguero: 8 Nm.
  7. Realice una soldadura por puntos de resistencia.

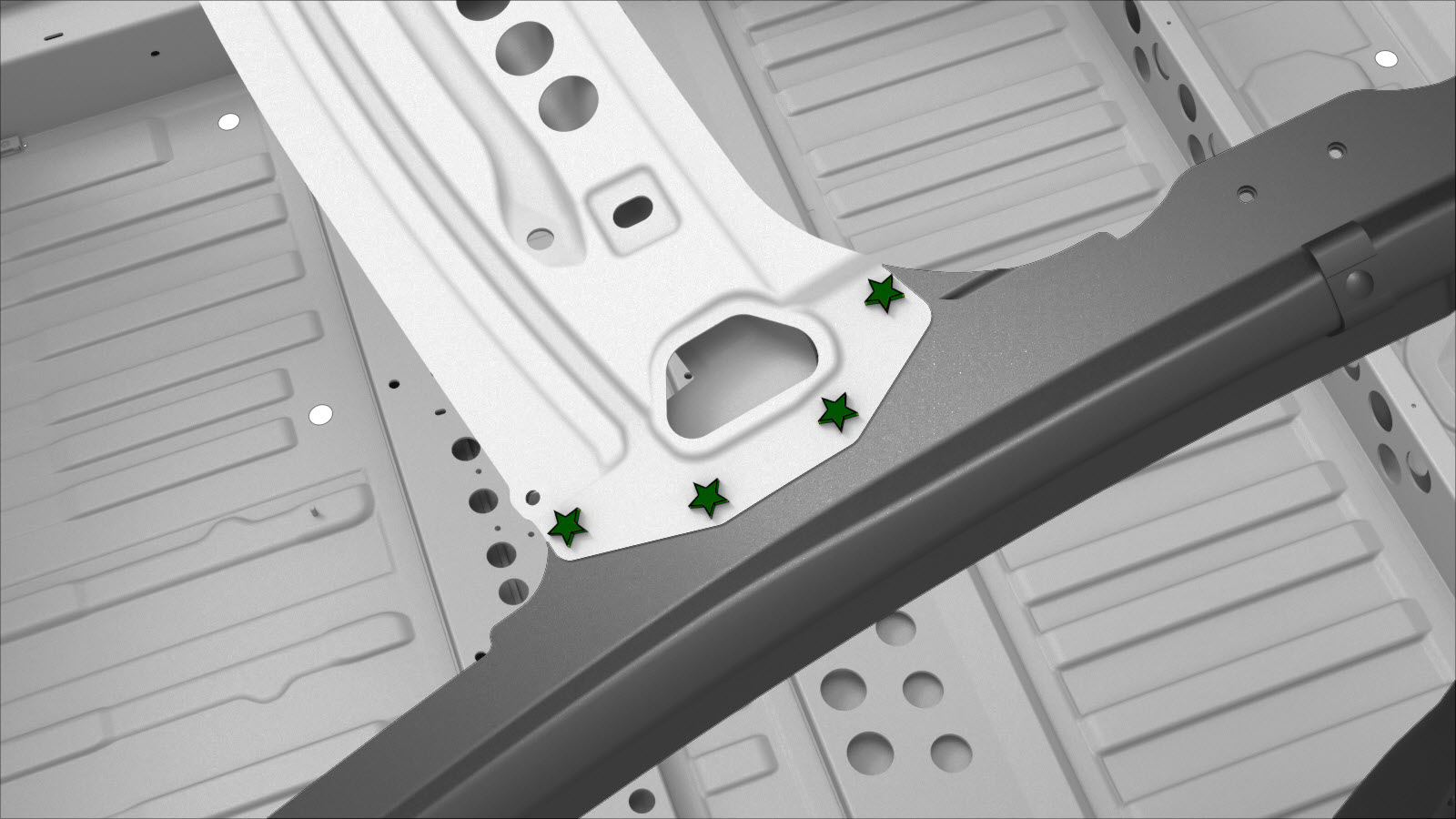

    o Soldaduras por puntos de instalación

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  8. Instale la parte necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) que retiró para dejar al descubierto el componente que se va a sustituir.
  9. Instale Cabezal trasero superior.
  10. Instale las fijaciones como se indica.
    o Remaches Flow Form, S48
  11. Efectúe las operaciones posteriores a la reparación necesarias.
