Extensión del suelo del maletero trasero

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

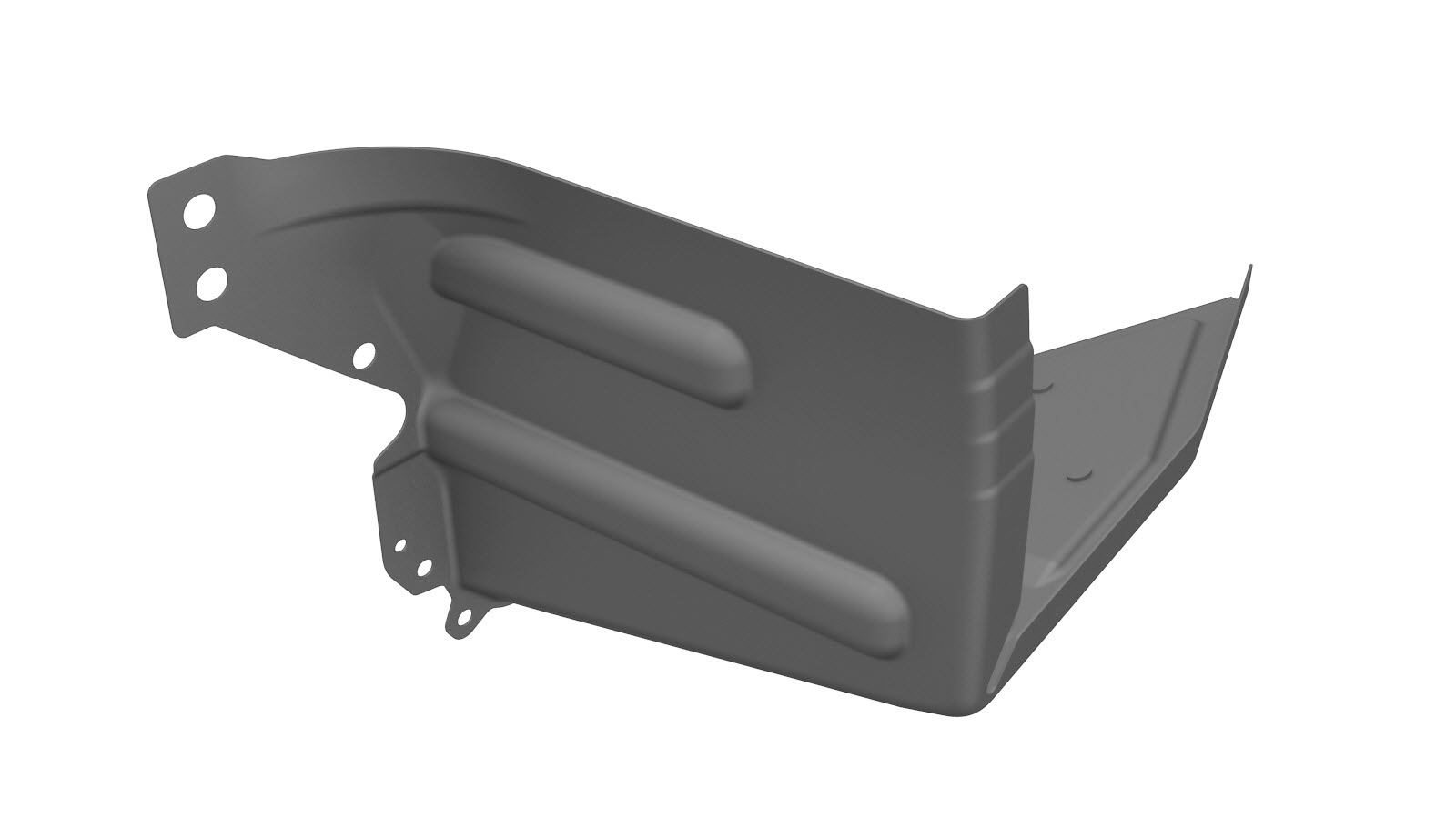

1	ASSY- EXTENSION - RR TRUNK FLOOR PNL (Extensión del suelo del maletero trasero)
10	Remache abombado estructural, 6,5 mm
1	Remache, 4,8 mm
2	Remache estructural, 6,5 mm, corto
9	Remache Flow Form S08
3	Perno	Referencia de Tesla 1621820-00-A, tornillo de torsión.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

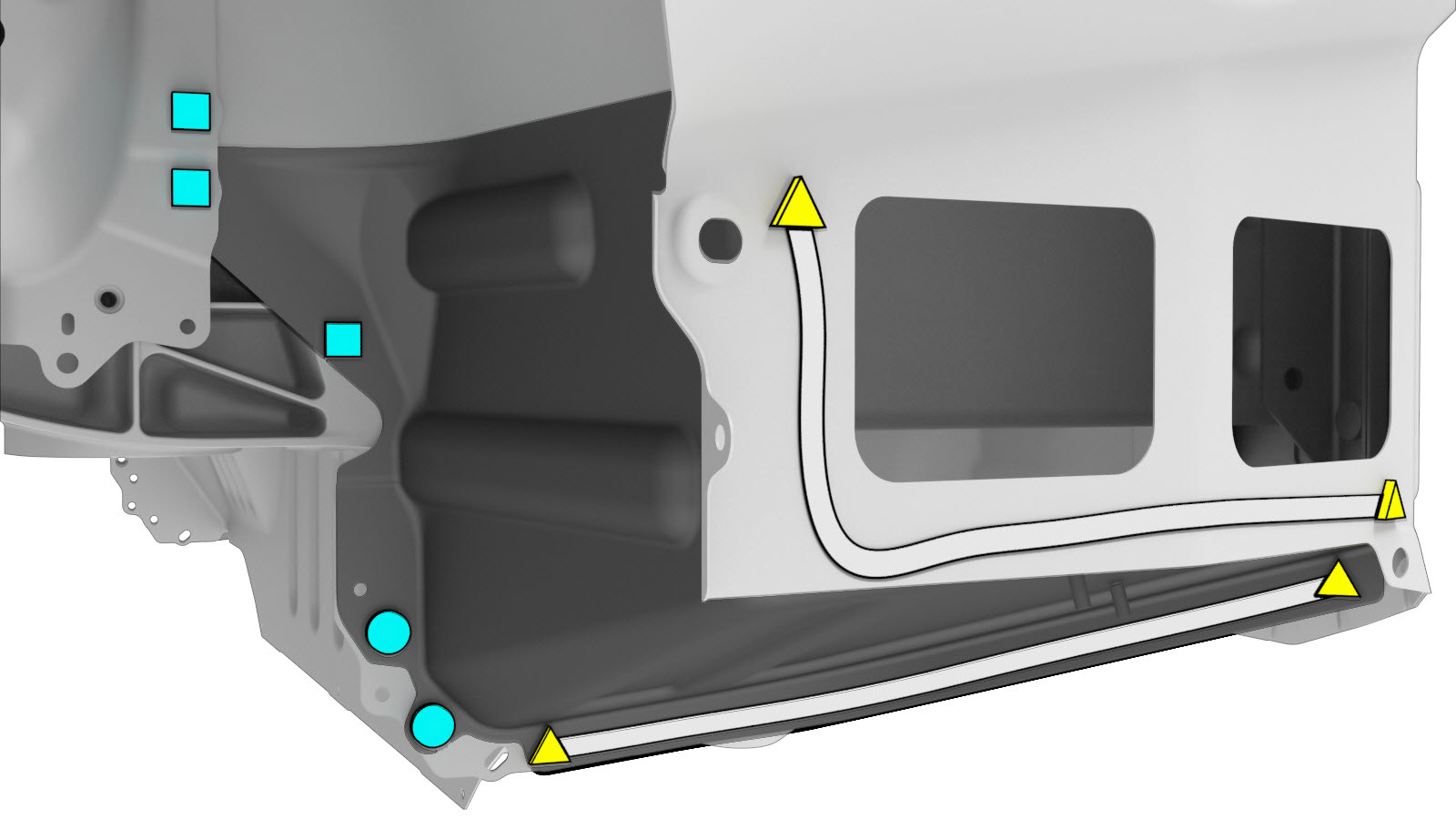

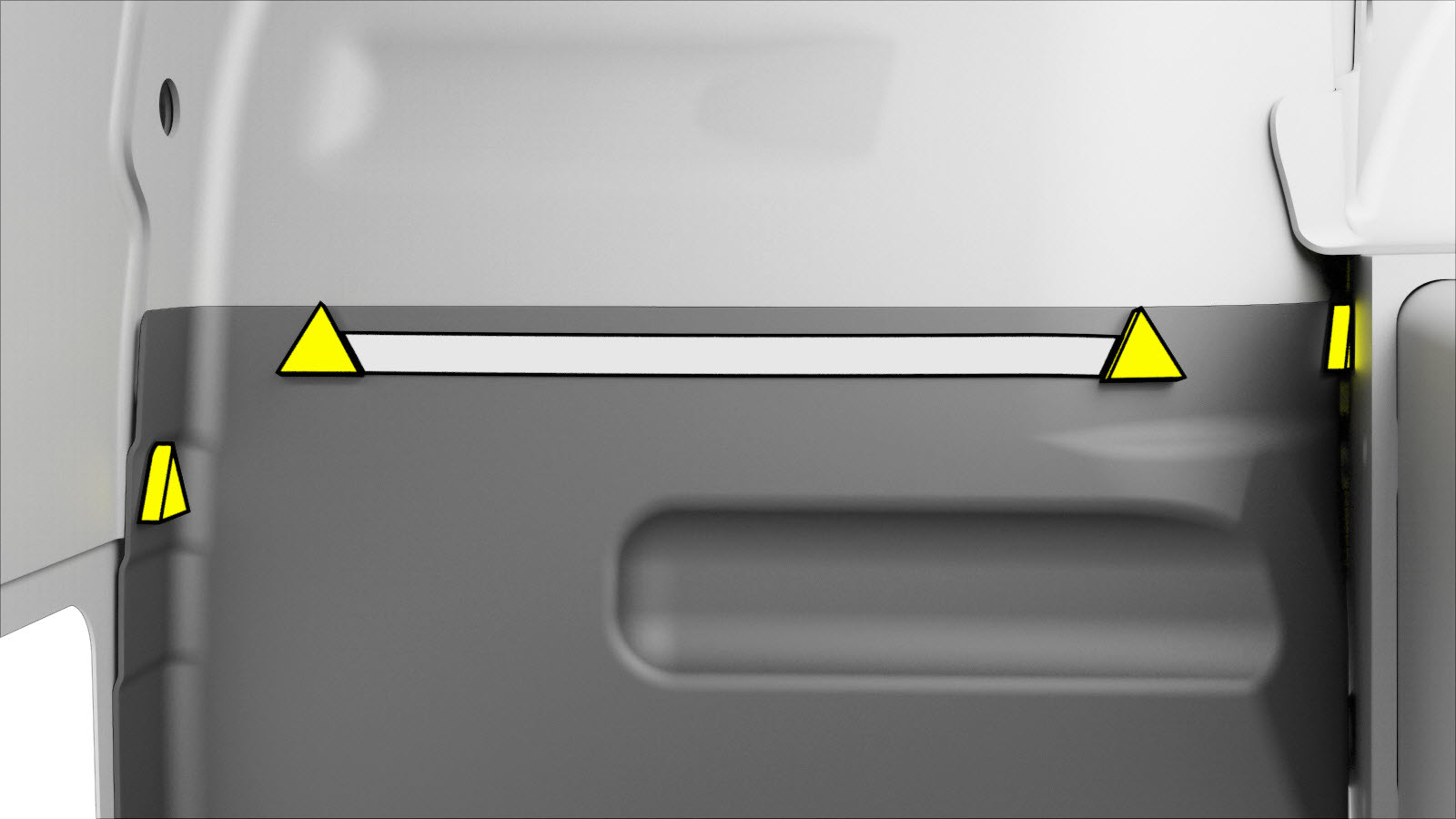

Retire el componente original.

o Soldaduras por puntos de fábrica

o Remaches estructurales de fábrica

o Pernos

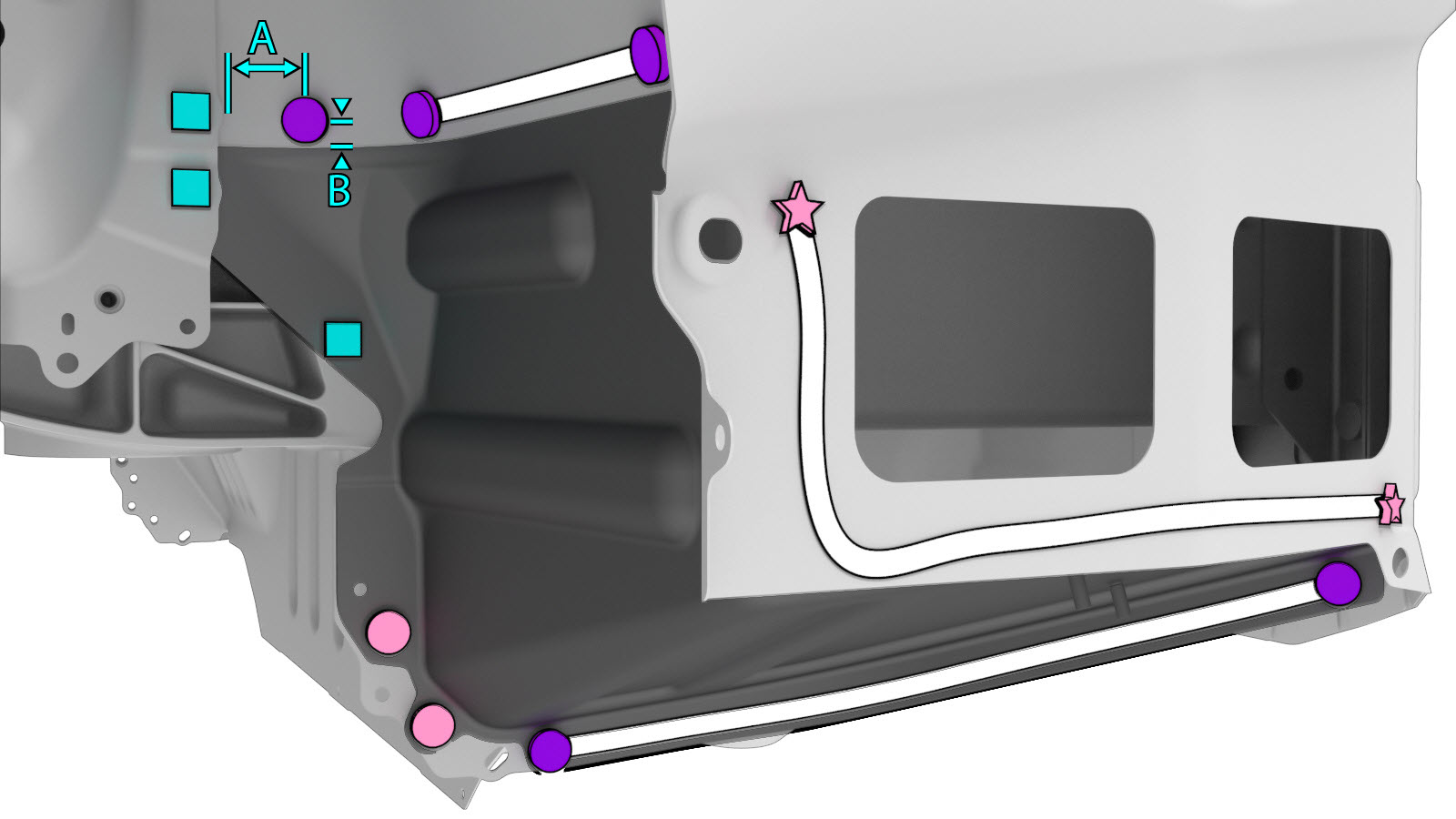

Preparación para la instalación.
o Remaches abombados estructurales, 6,5 mm
- A = 35 mm.
- B = 11 mm.

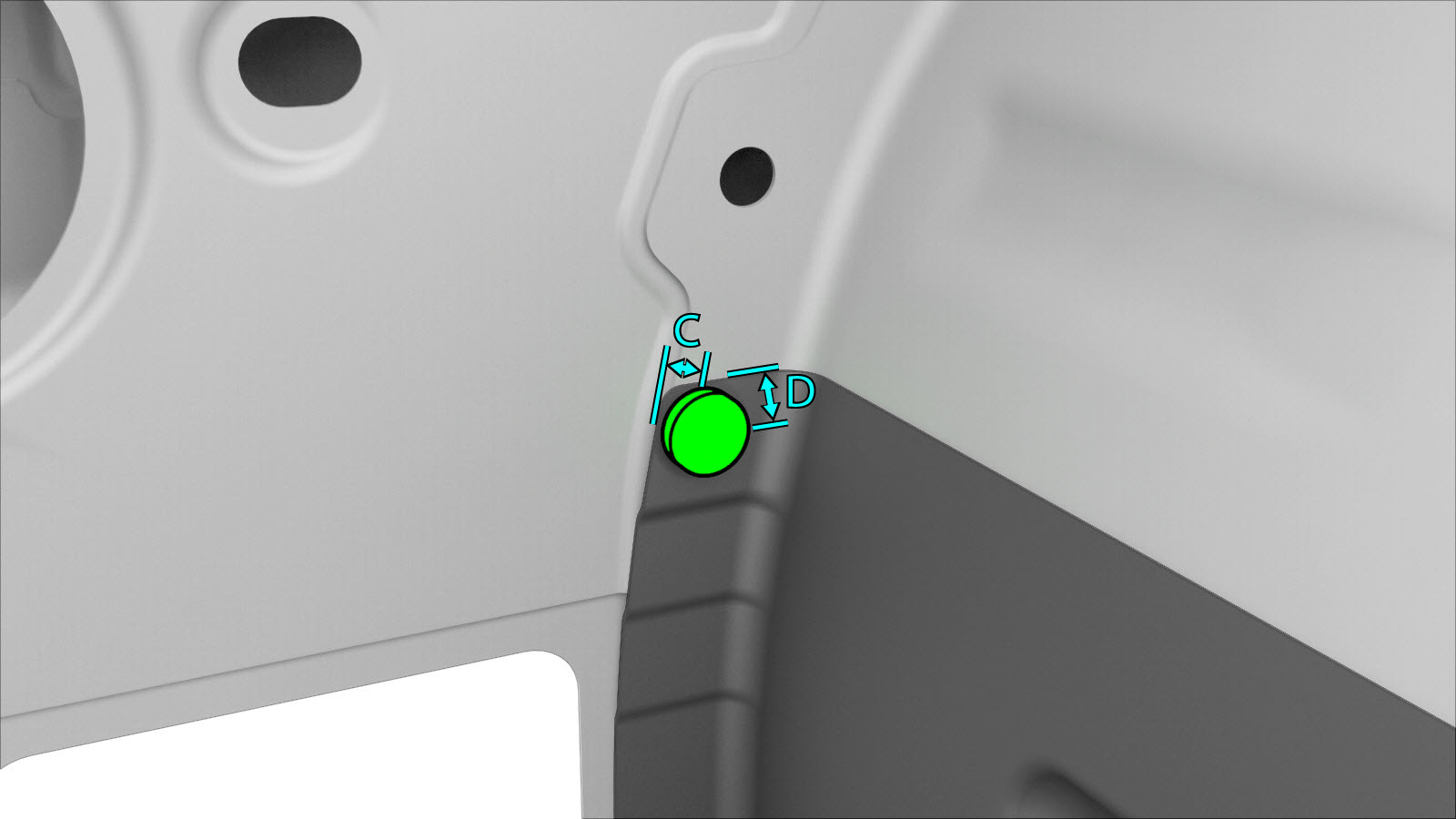

o Remaches, 4,8 mm
- C = 10 mm.
- D = 10 mm.
o Remaches estructurales, 6,5 mm, cortos

o Remaches Flow Form, S08

o Pernos
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 24 Nm.
Efectúe las operaciones posteriores a la reparación necesarias.
