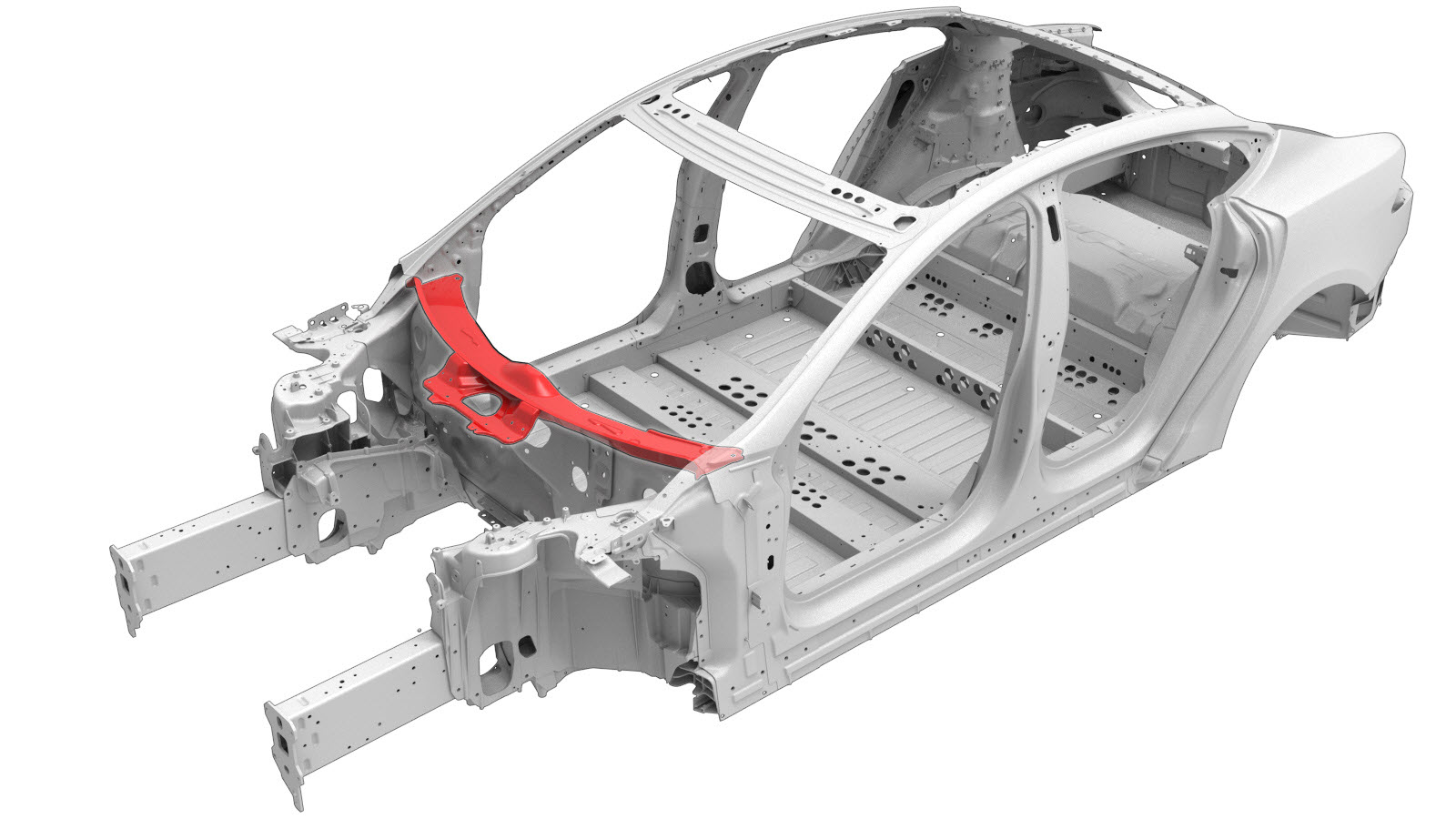

Cubierta inferior con soporte de limpiaparabrisas
Código de corrección:
10101019202
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

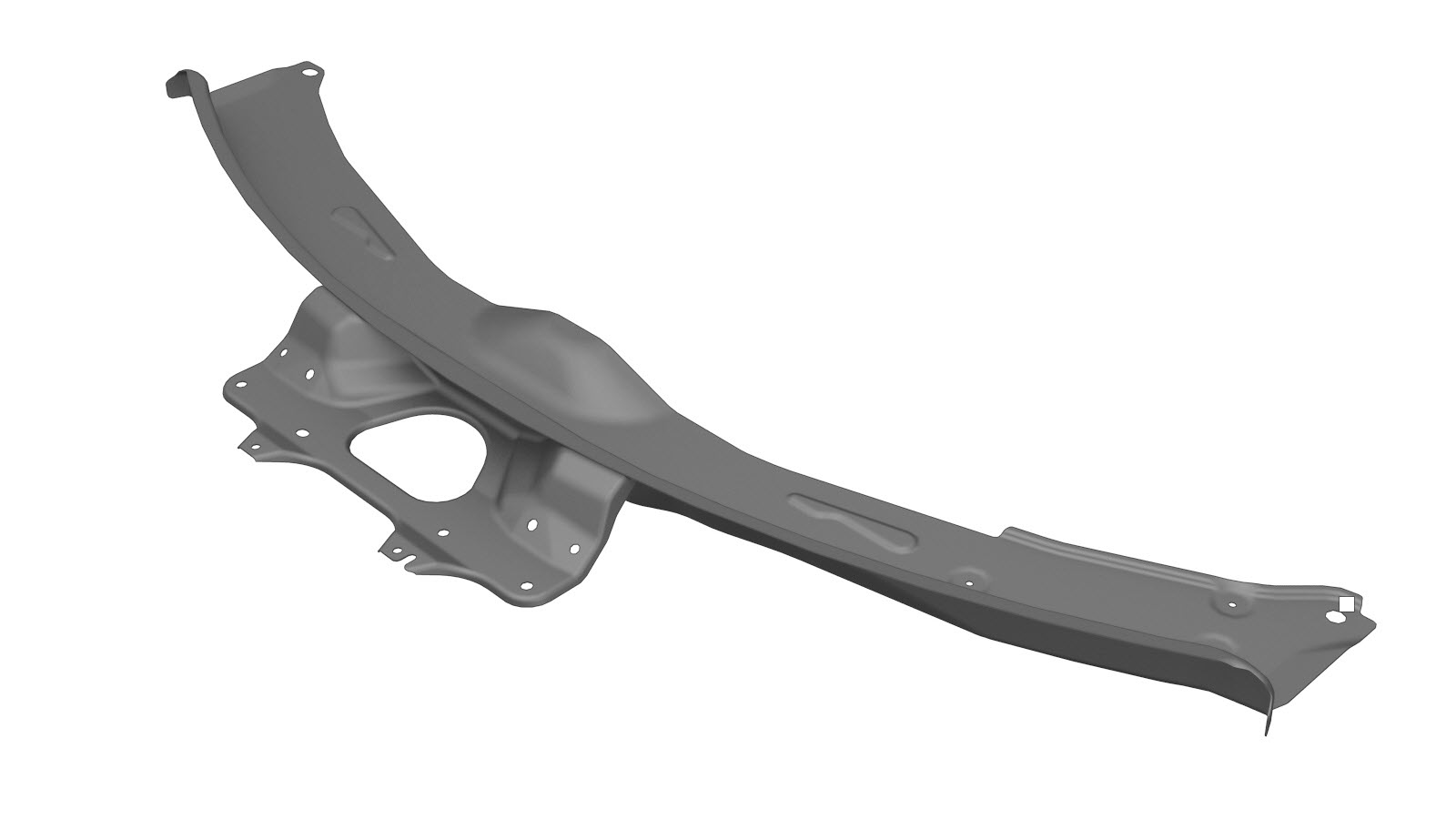

| 1 | ASY - COWL LOWER AND COWL SCREEN BRKT (Cubierta inferior con soportes de limpiaparabrisas) | |
| 16 | Remache abombado estructural, 6,5 mm | |
| 2 | Remache estructural, 6,5 mm, mediano | |
| 1 | Remache Flow Form S48 |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Cubierta superior (vehículos fabricados a partir del 20 de noviembre de 2021).
-

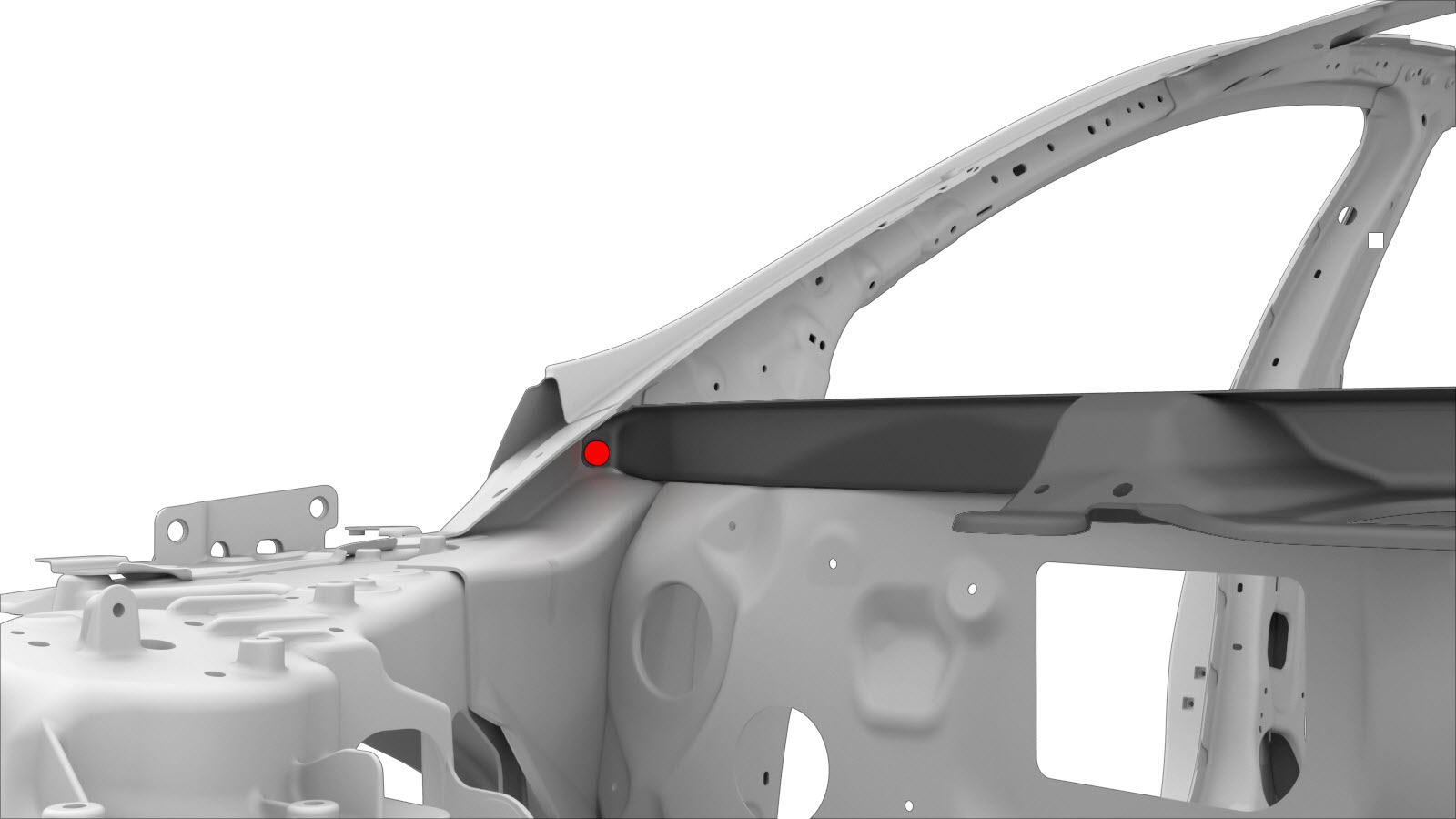

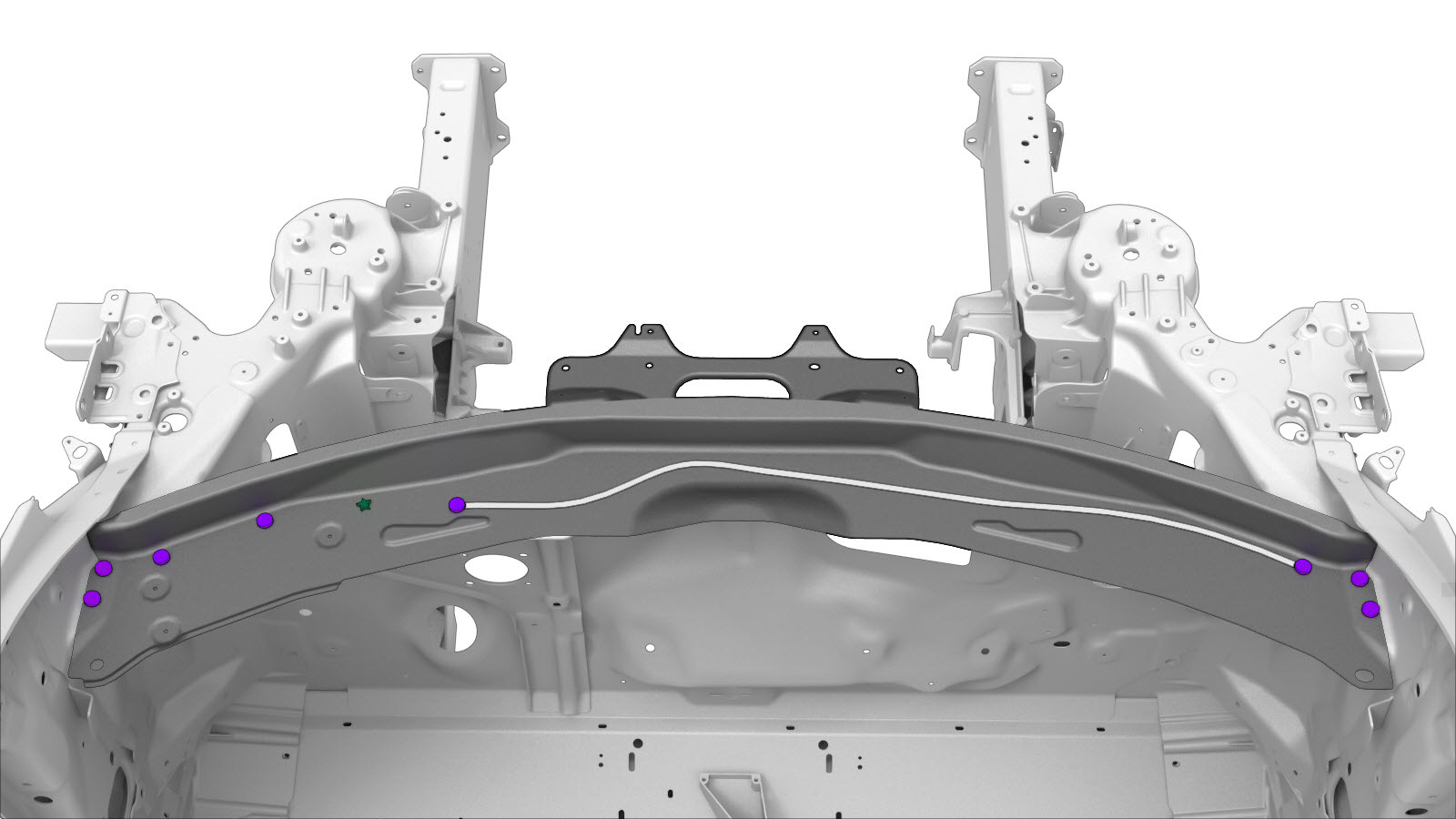

Retire el componente original.
o Soldaduras por puntos de fábrica
-
Preparación para la instalación.

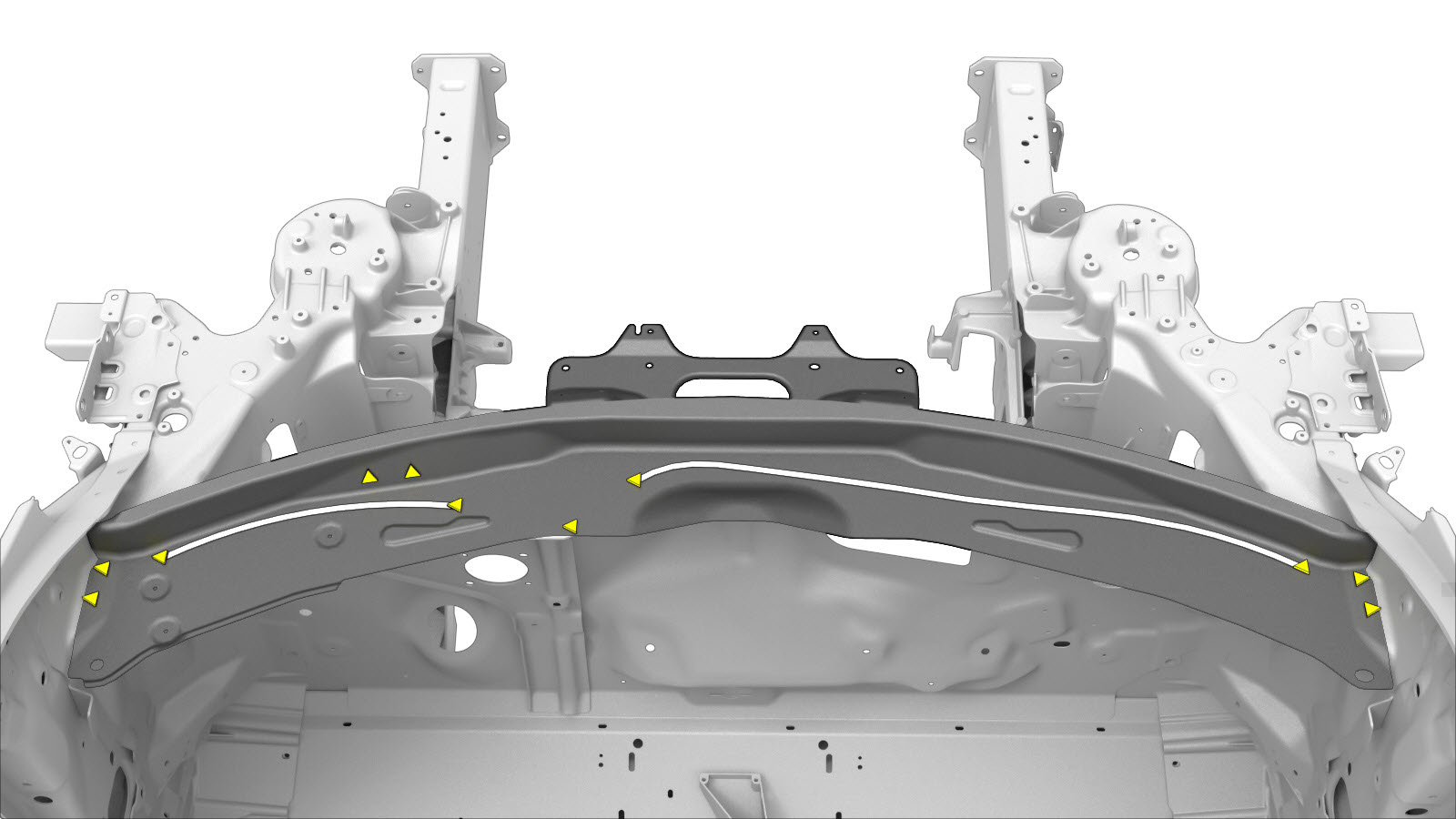

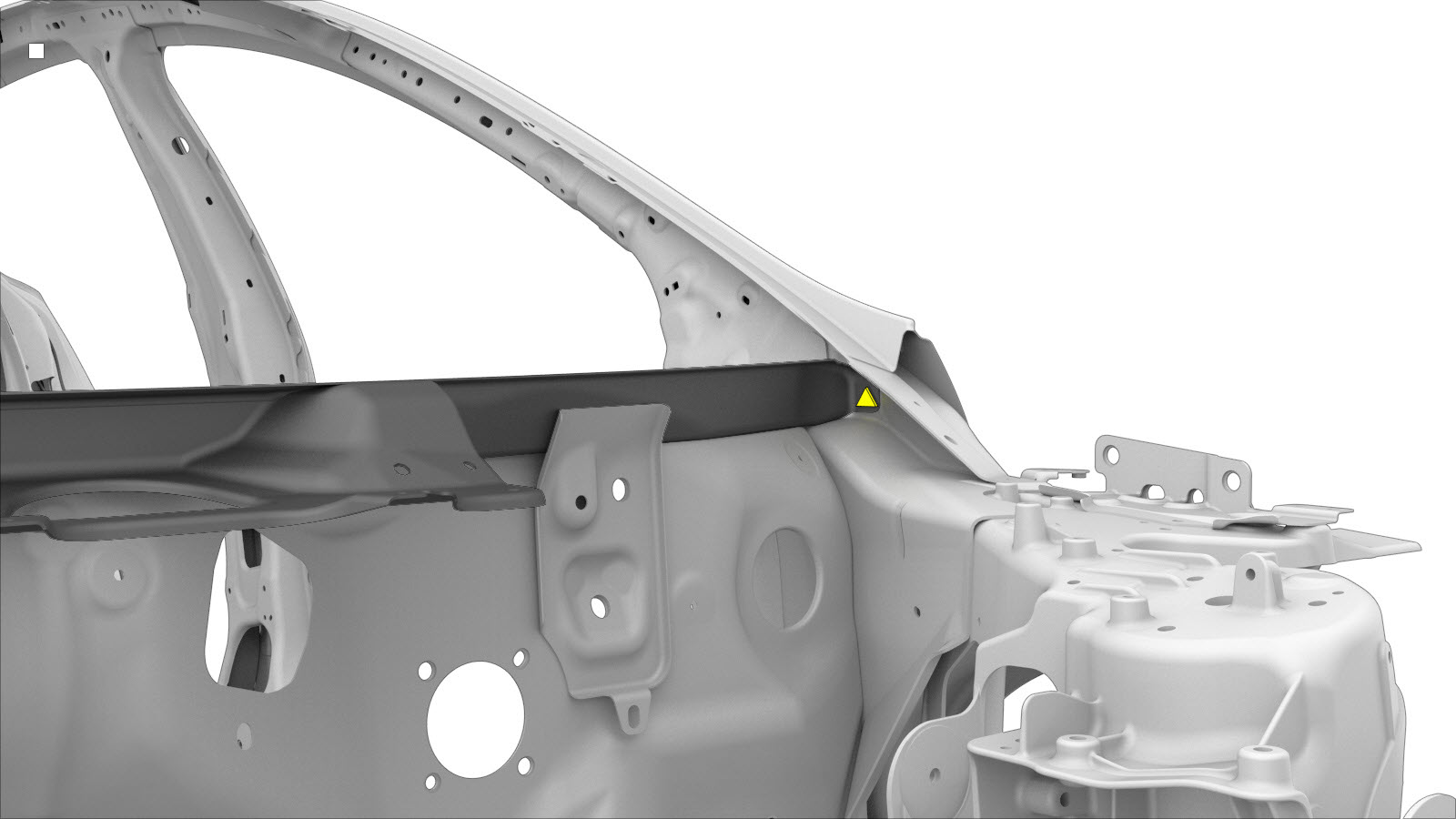

- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

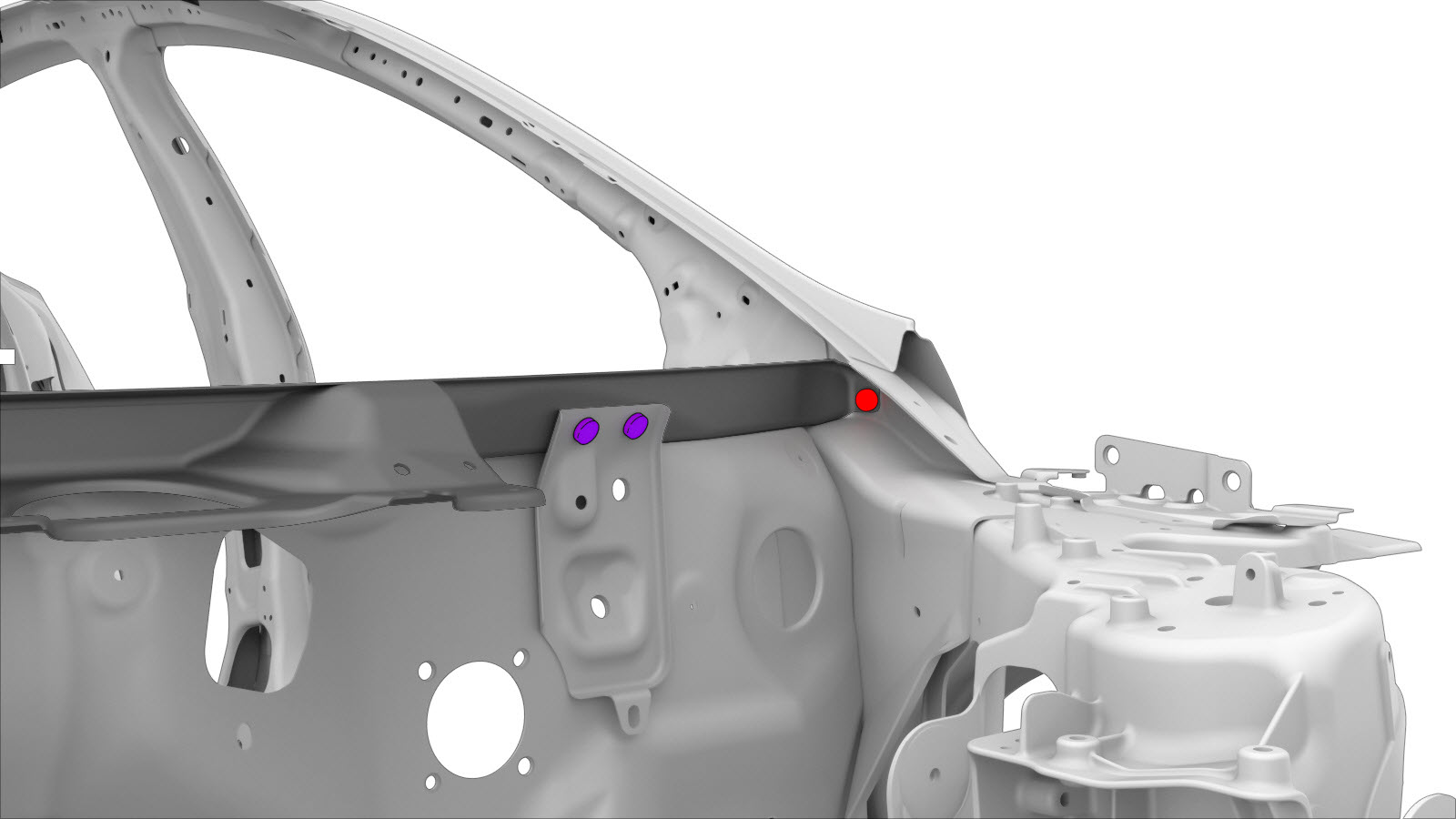

- Instale el componente o los componentes nuevos.
-
Instale Cubierta superior (vehículos fabricados a partir del 20 de noviembre de 2021).
- Efectúe las operaciones posteriores a la reparación necesarias.
