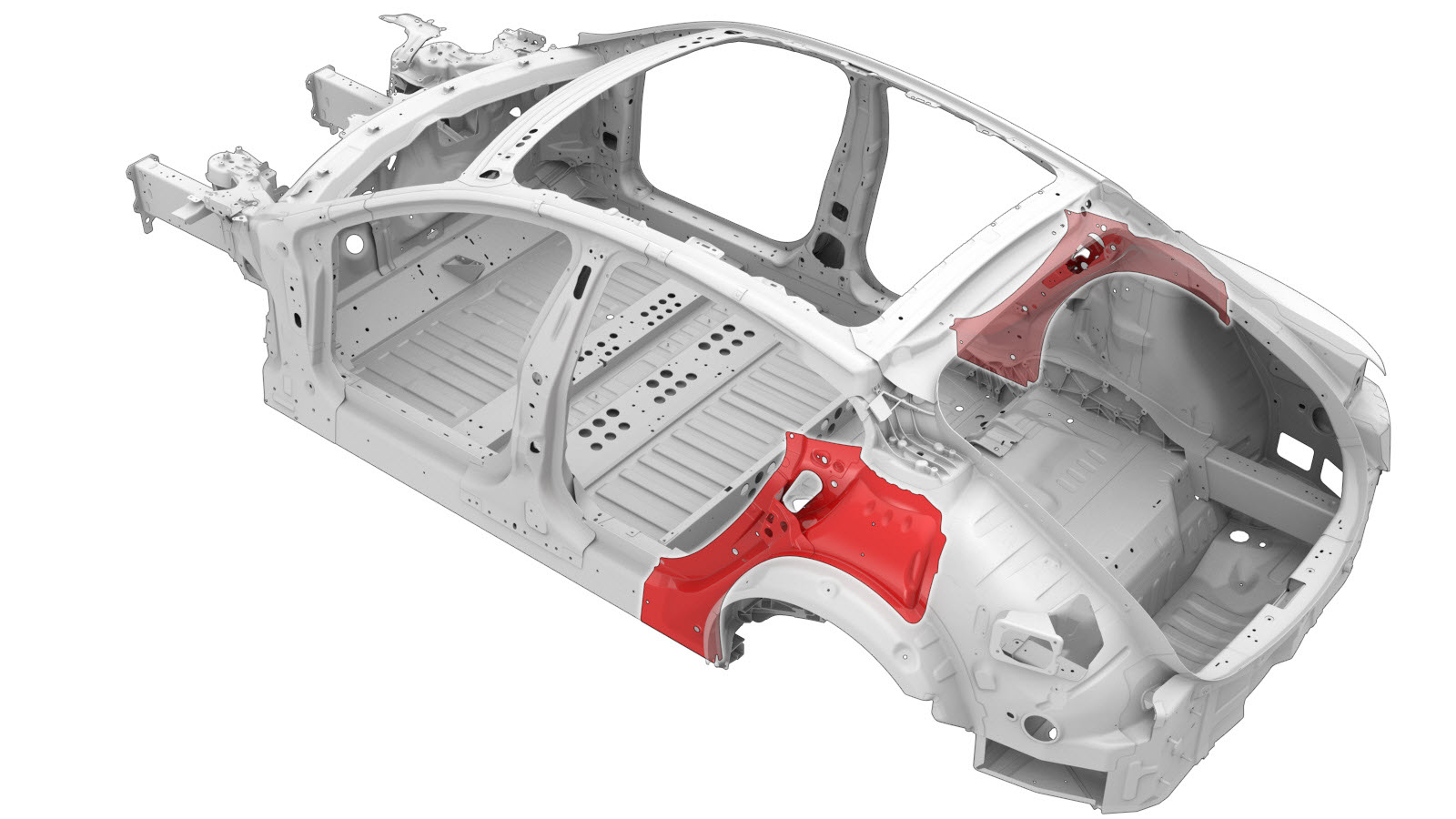

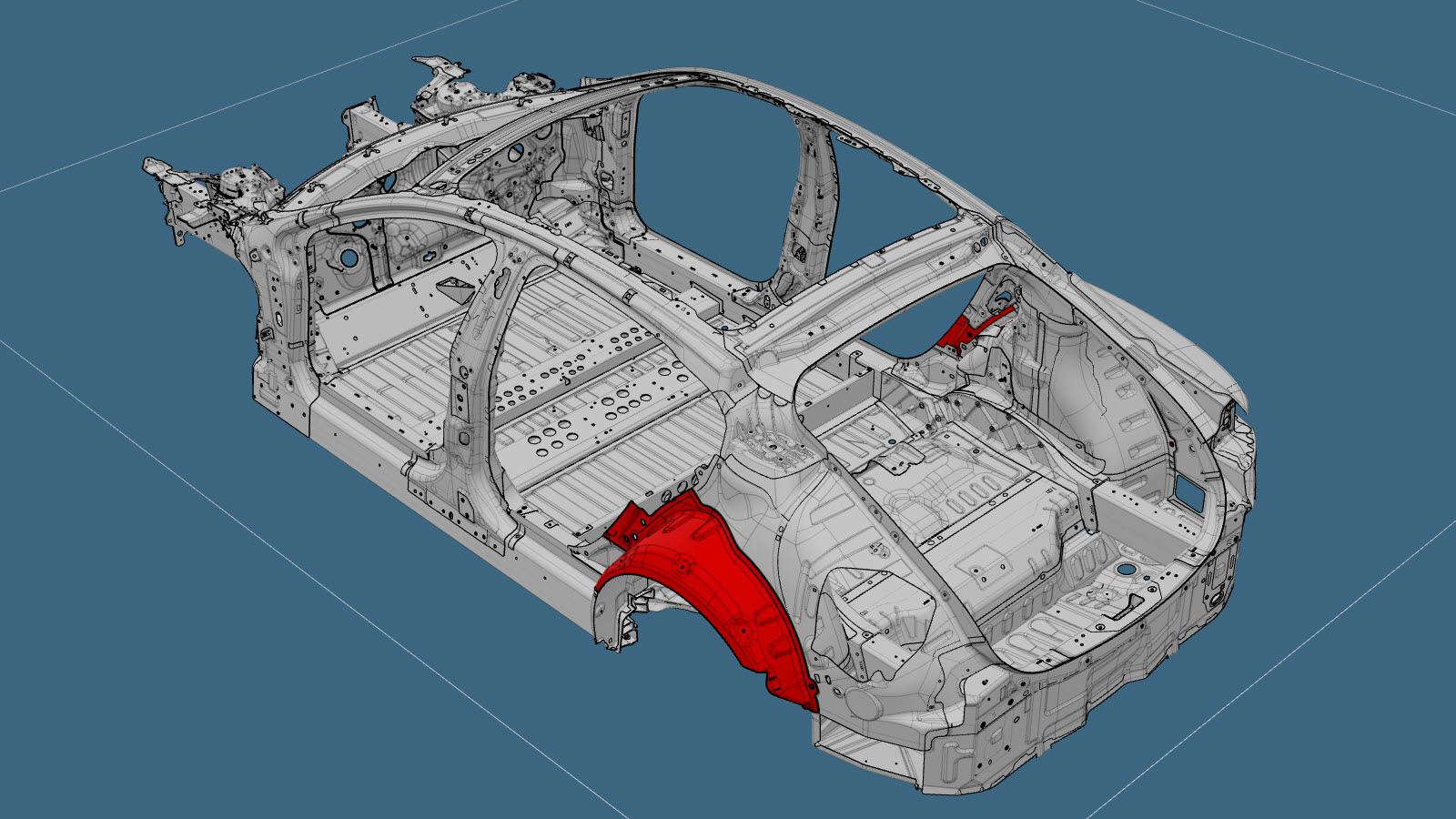

Exterior del paso de rueda (completo) (vehículos fabricados después del 17 de febrero de 2022)

Código de corrección: 10101918002 10101918102 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

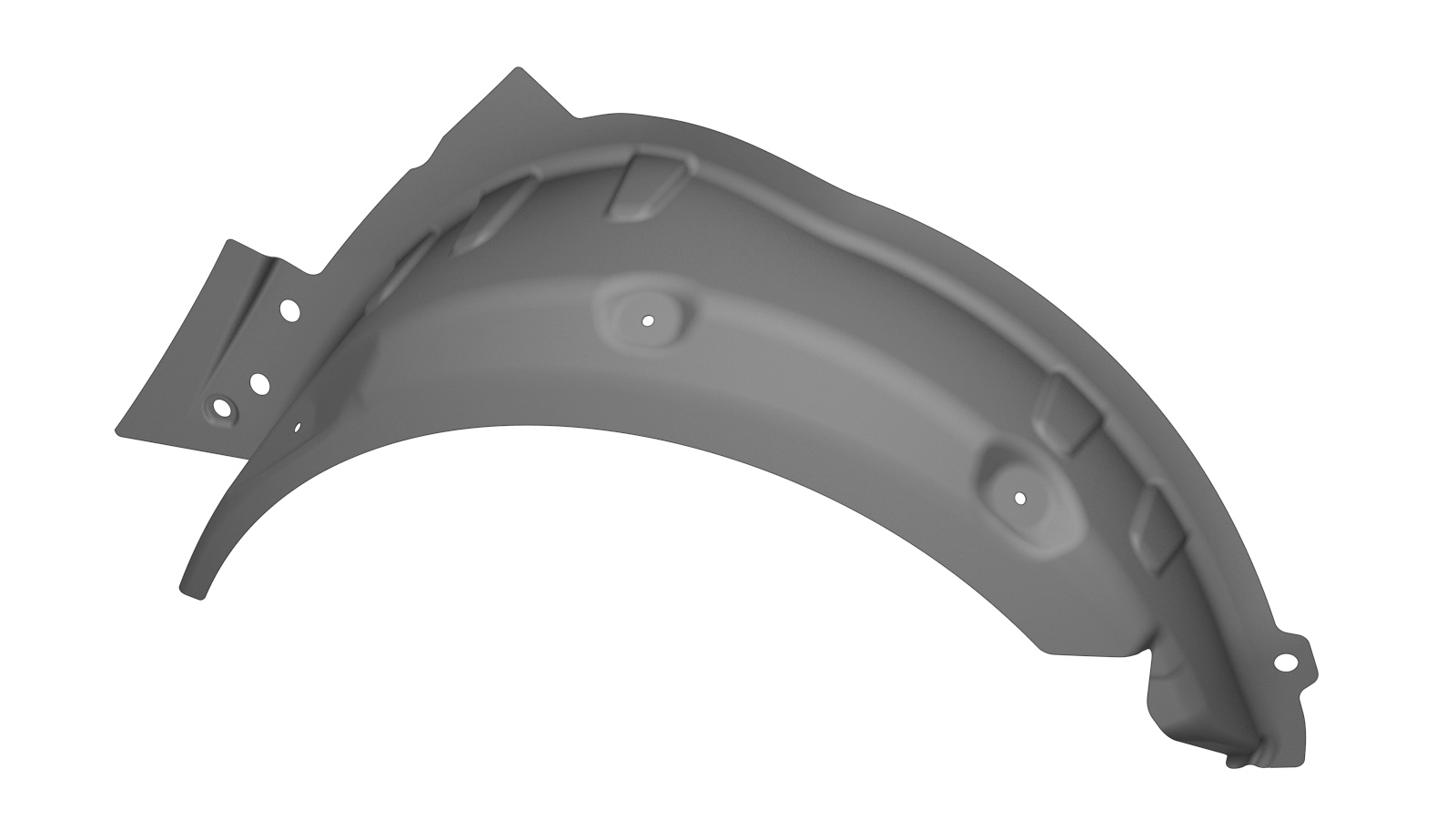

1 WHEEL ARCH OUTER PANEL (exterior del paso de rueda)
14 Remache abombado estructural, 6,5 mm
6 Remache avellanado, 4,8 mm, corto
2 Remache Flow Form S28
1 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire la porción necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) para dejar al descubierto el componente situado debajo que se va a sustituir.
  2. Retire Refuerzo del pilar C.

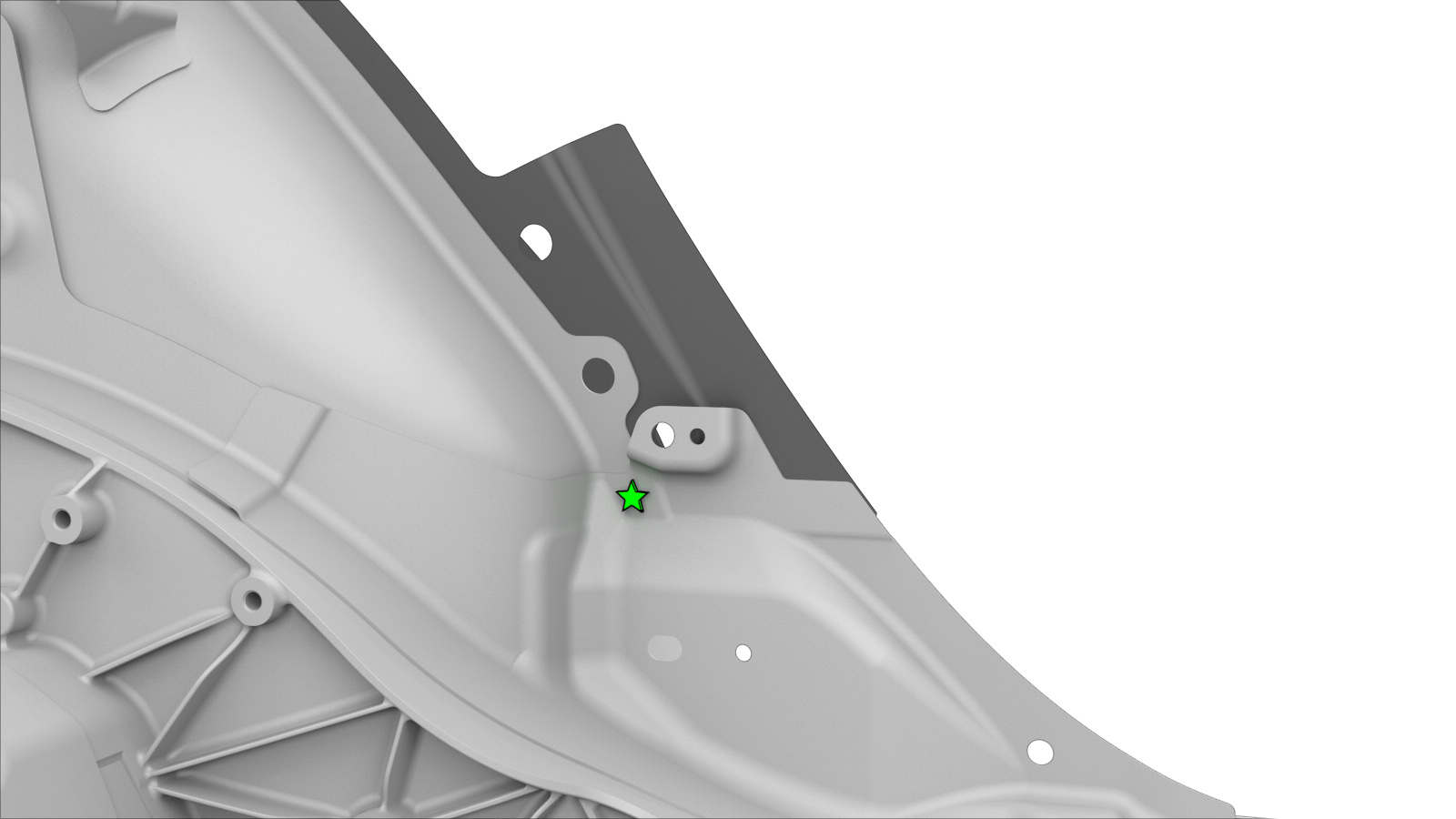

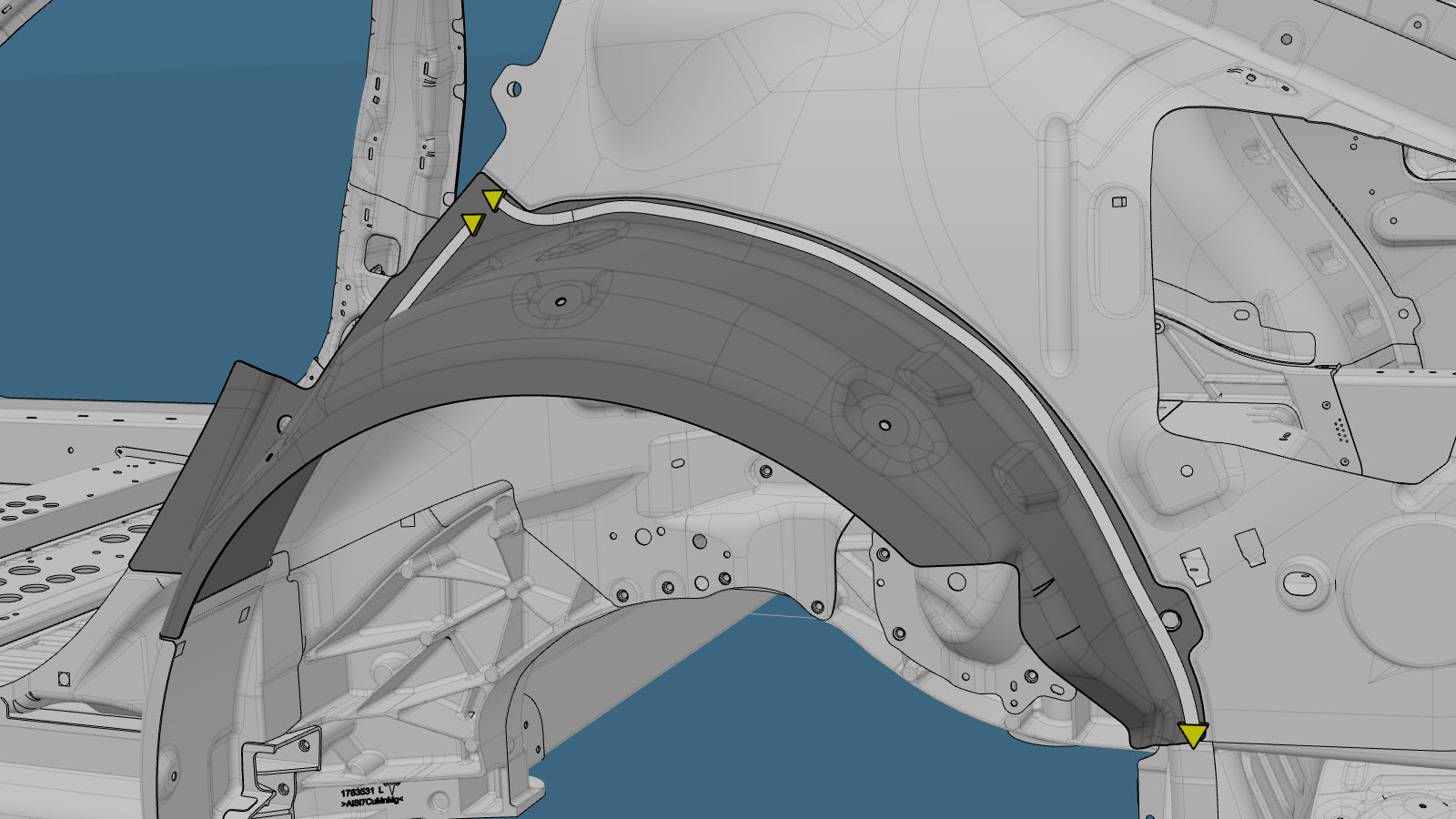

  3. Retire el componente original.
    o Soldaduras por puntos de fábrica

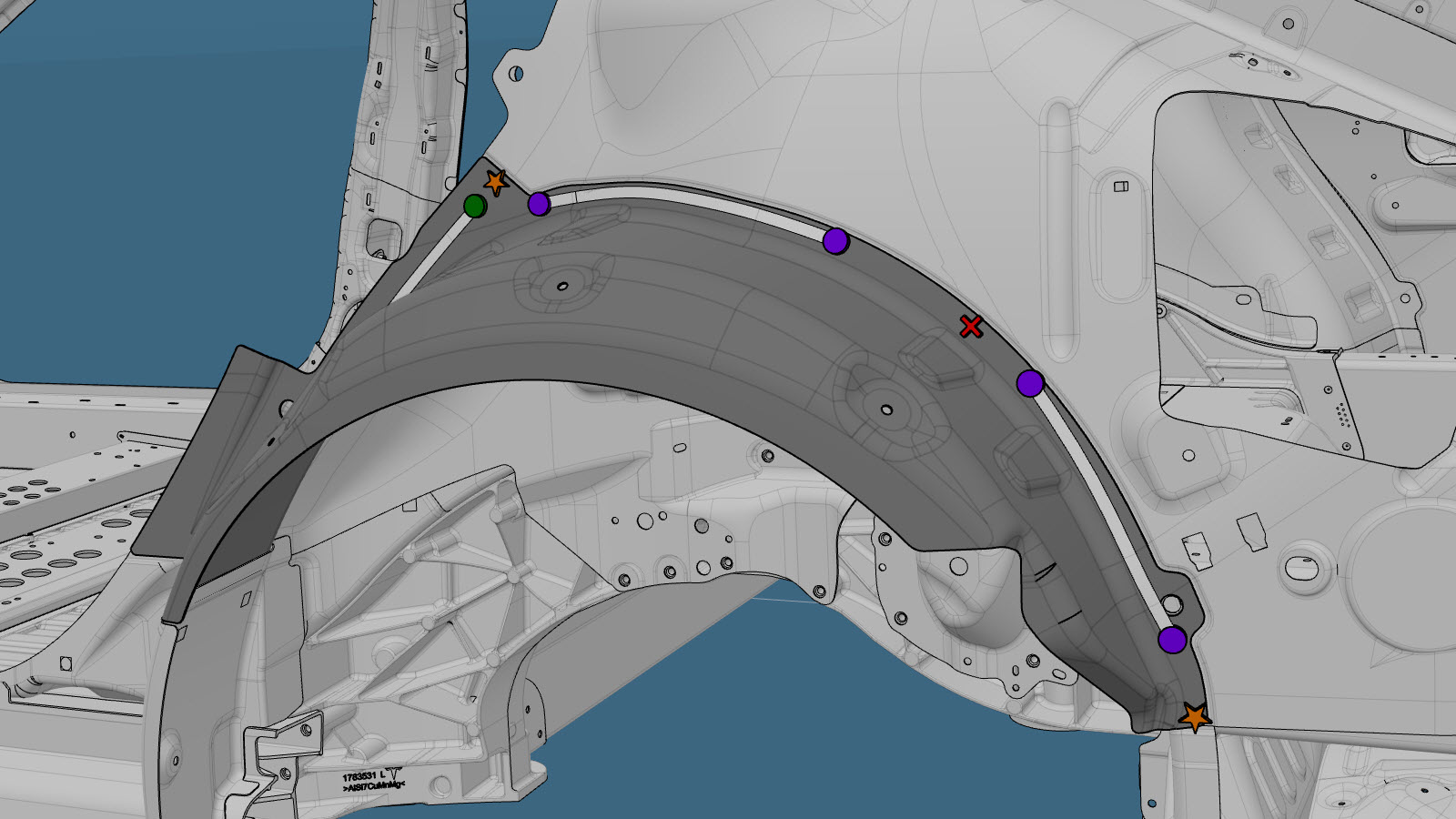

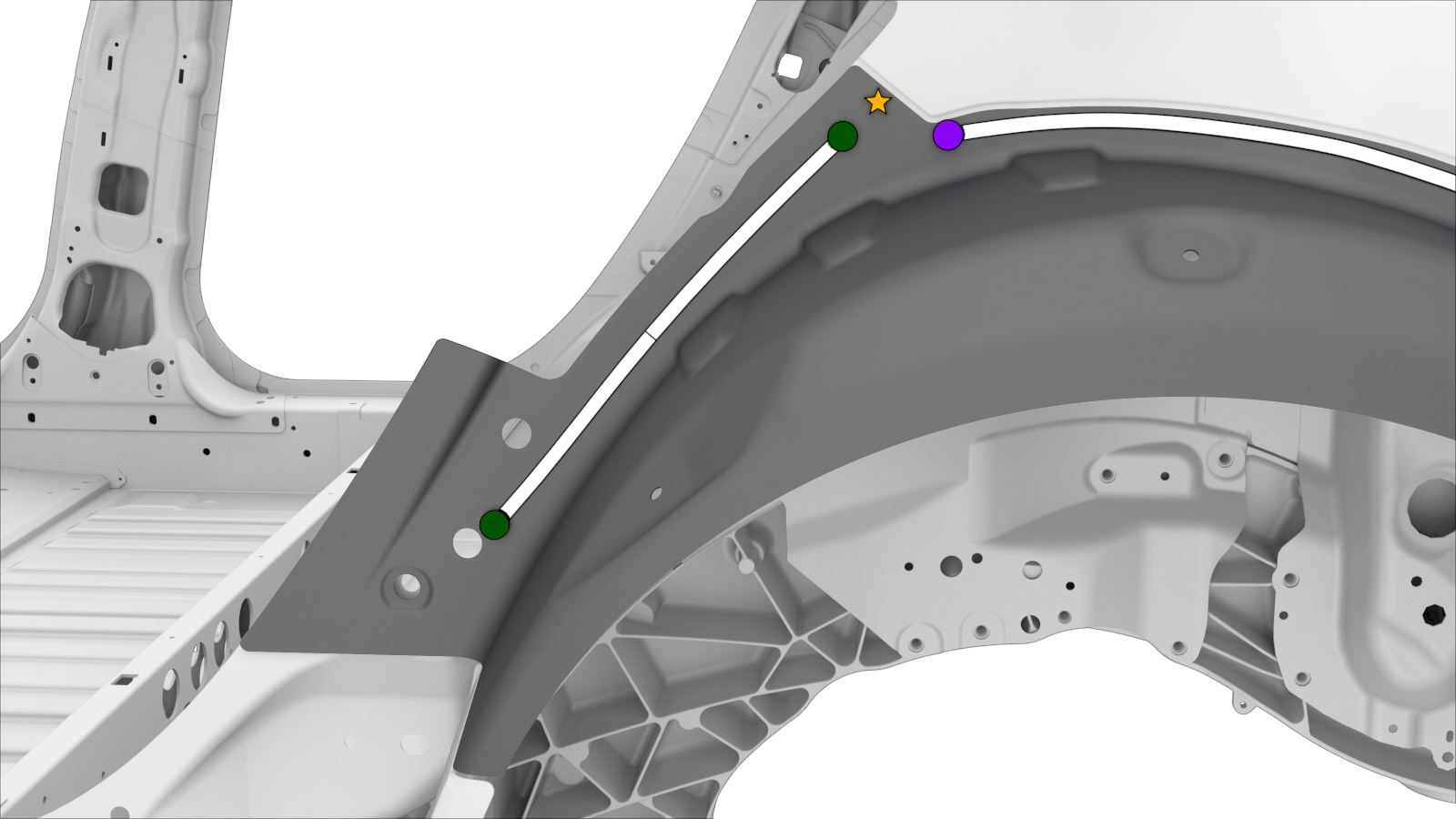

  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

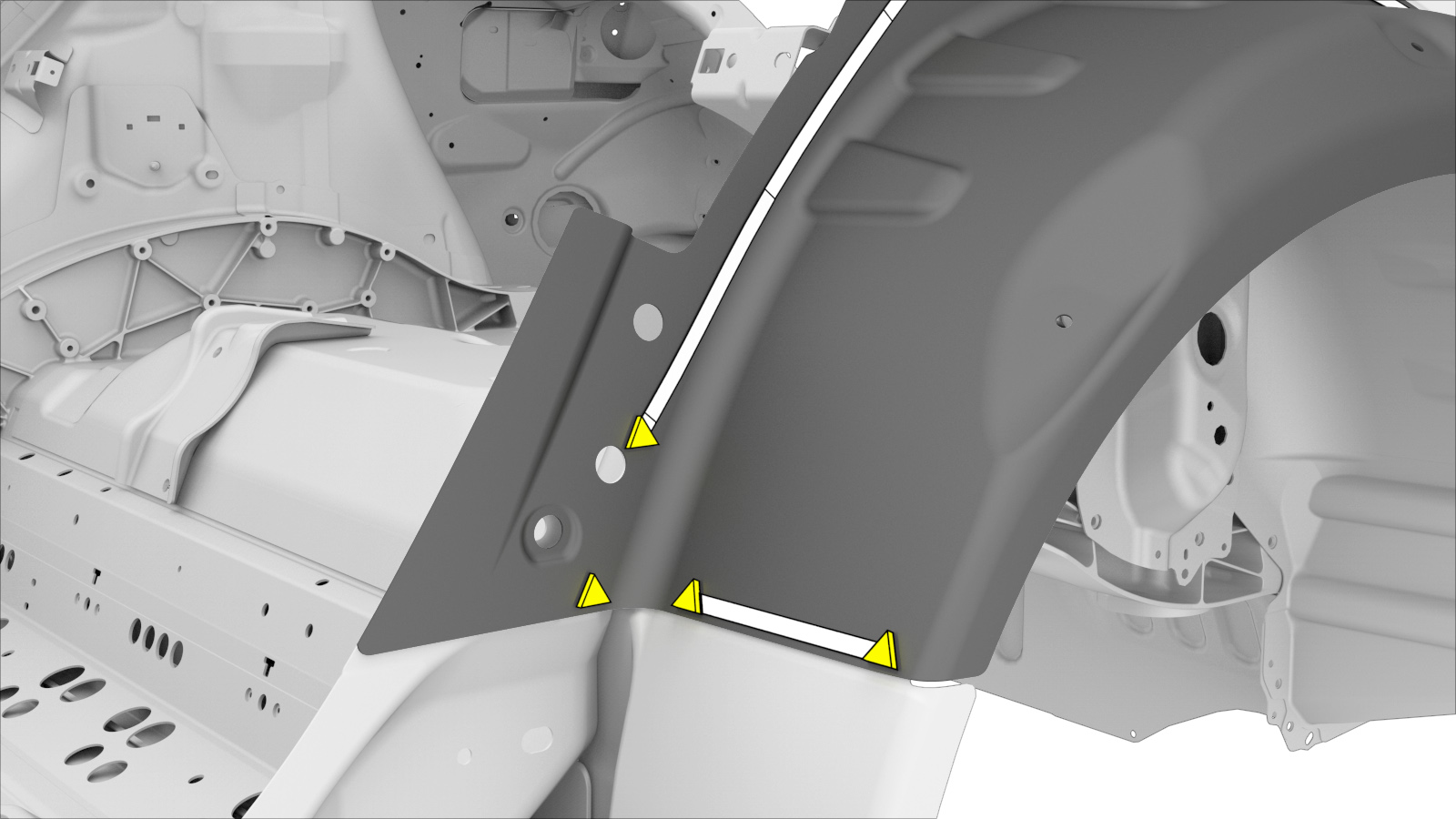

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
  7. Instale Refuerzo del pilar C.

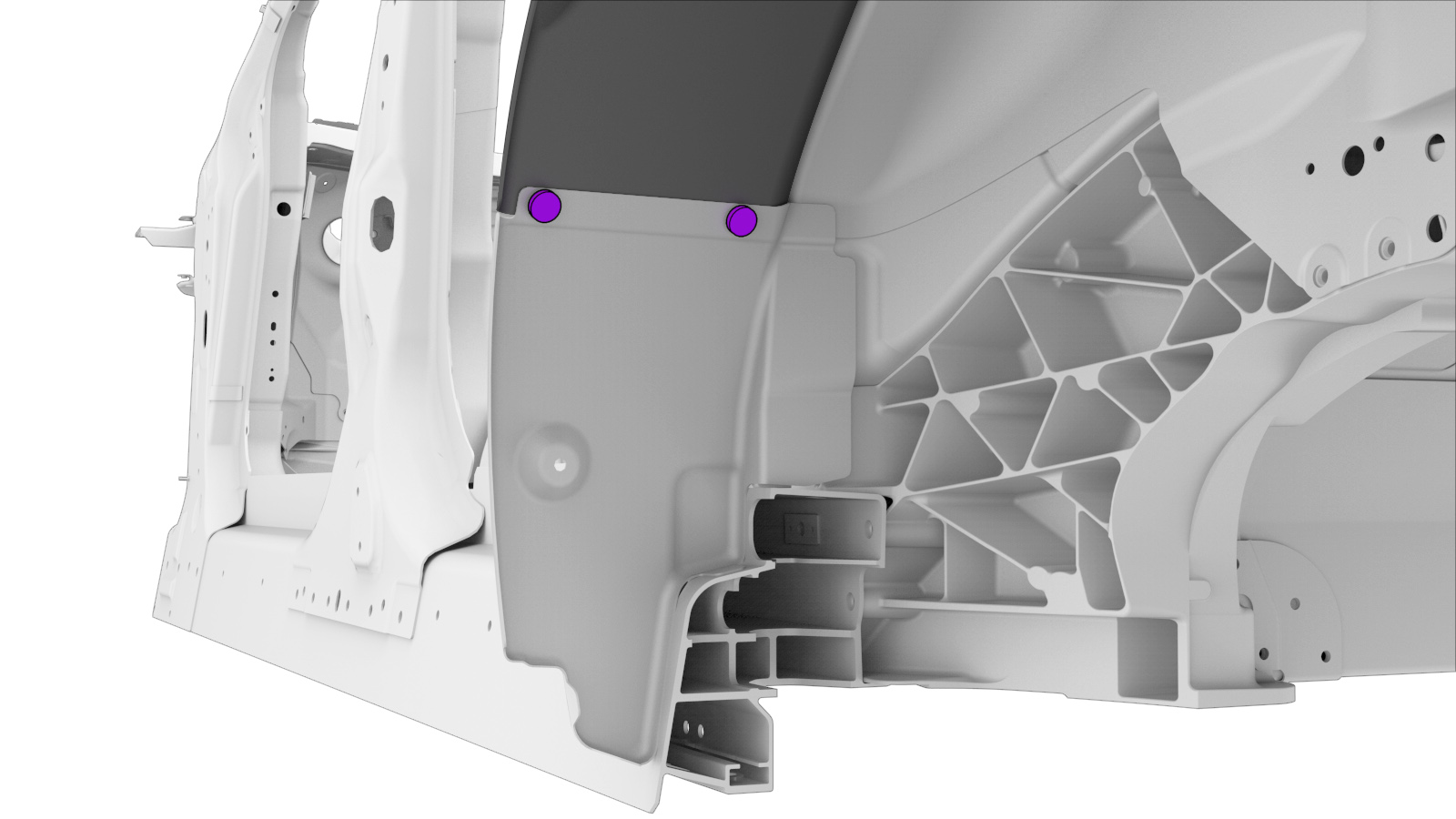

  8. Instale la fijación como se indica.
    o Remaches abombados estructurales, 6,5 mm
  9. Instale la parte necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) que retiró para dejar al descubierto el componente que se va a sustituir.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
