Extensión de la torre del amortiguador delantero

Lista de piezas

Cantidad Descripción Imagen / Notas

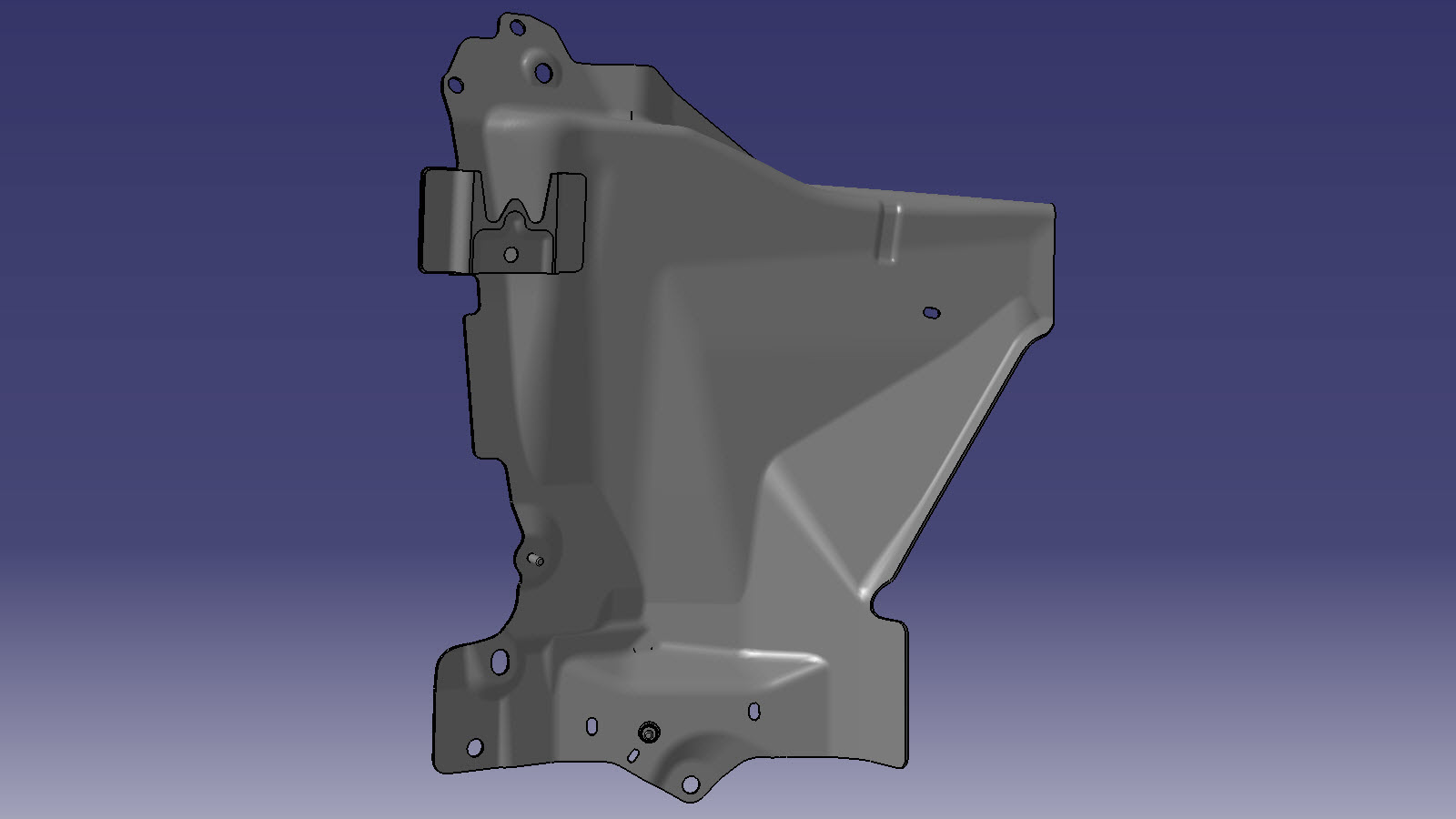

1 ASY EXTN - SHOCK TOWER FR (Extensión de la torre del amortiguador delantero)
14 Remache estructural de alta resistencia, 6,5 mm
1 Remache estructural, 6,5 mm, mediano
2 Remache abombado estructural, 6,5 mm
2 Perno, cabeza Torx , M8X1.25-28,PF,[88],G1009 Referencia de Tesla 1621839-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

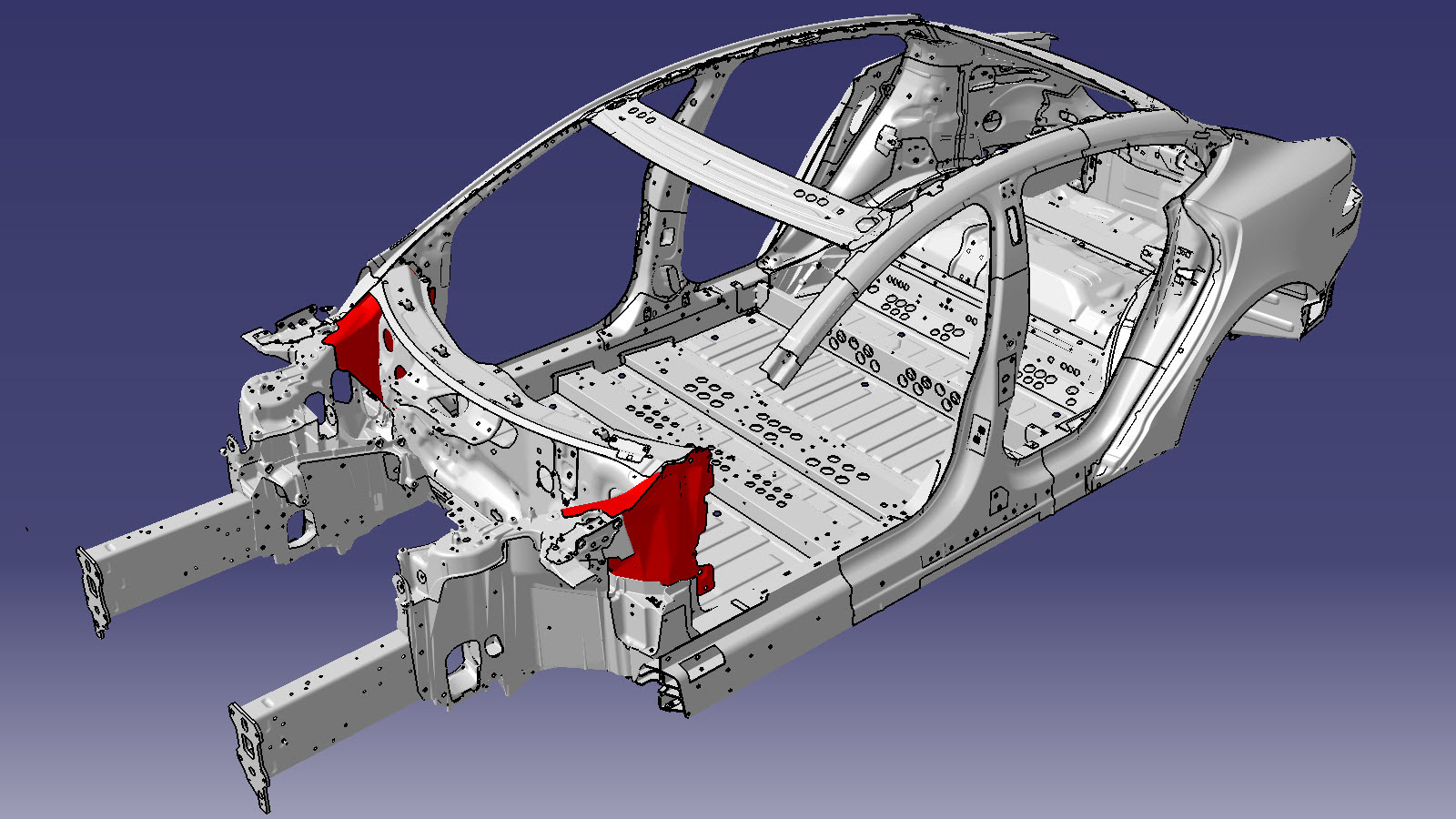

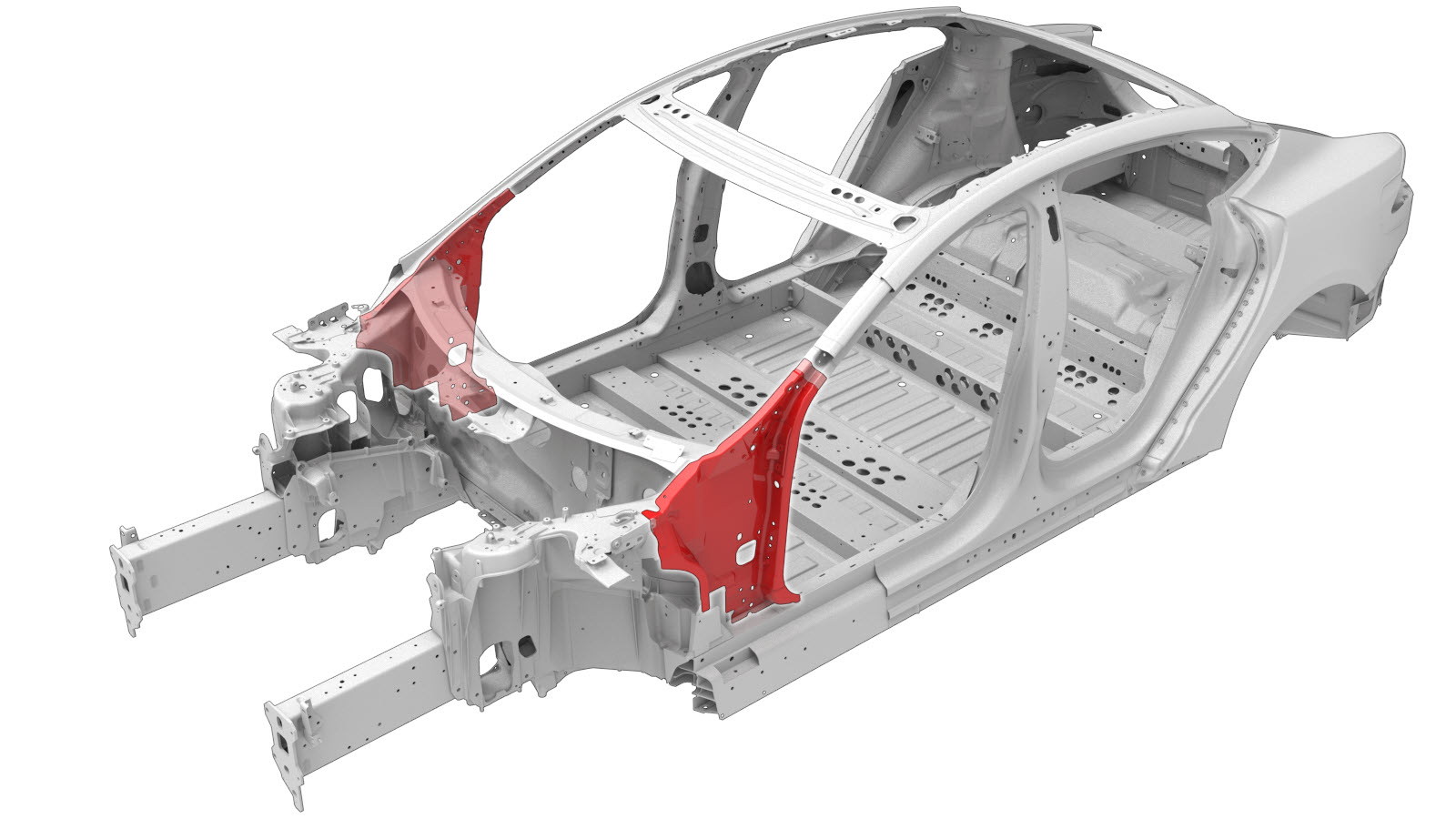

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
  2. Retirar Conjunto del pilar de la bisagra.
  3. Retire el conjunto lateral de la cubierta.
    En función de la fecha de fabricación del vehículo, elija el procedimiento correcto:
  4. Retire el componente original.

    o SPR de fábrica

    o Soldaduras por puntos de fábrica

    o RIVTAC

    o Perno, Torx

    Soldadura MIG

  5. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

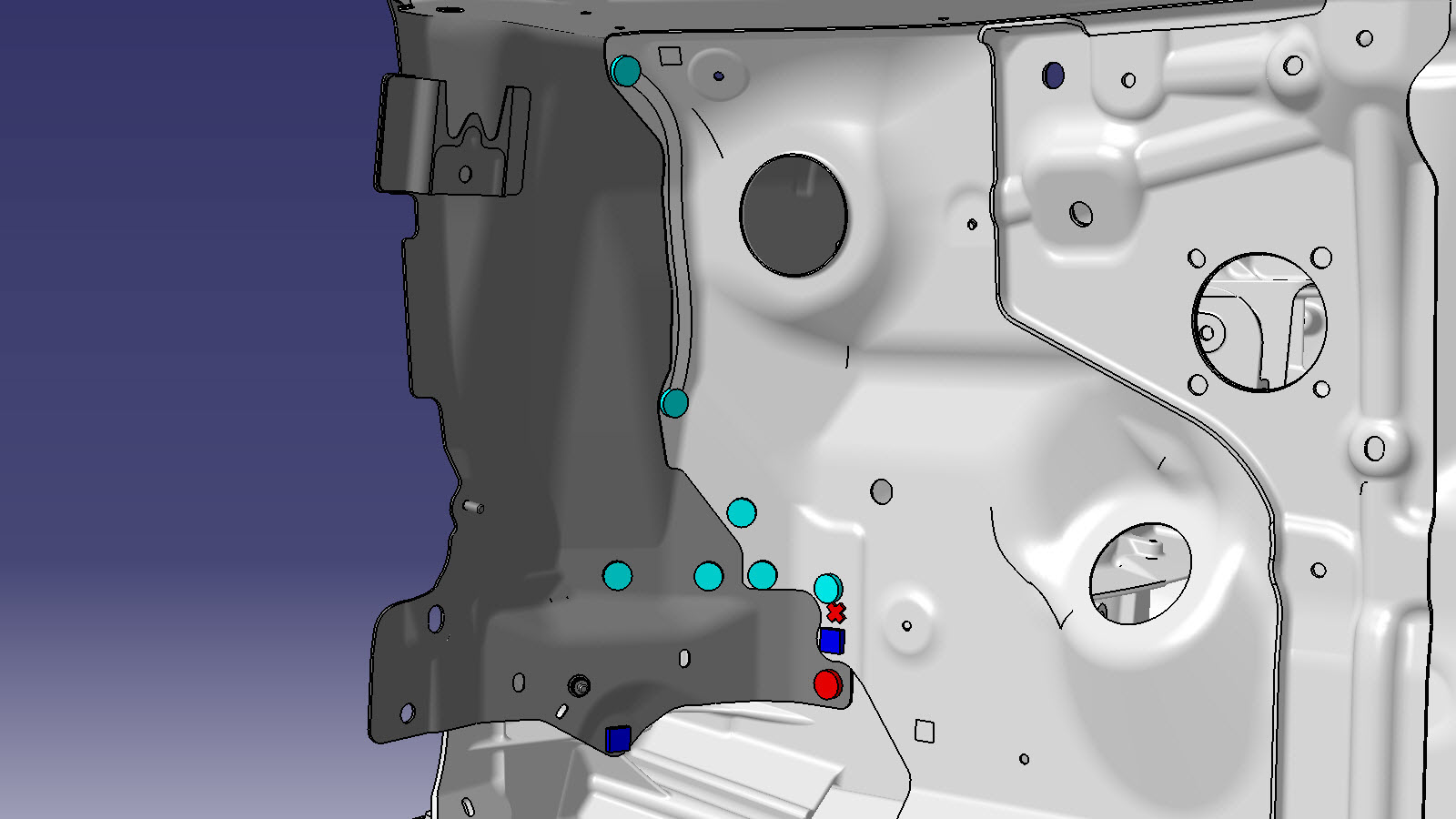

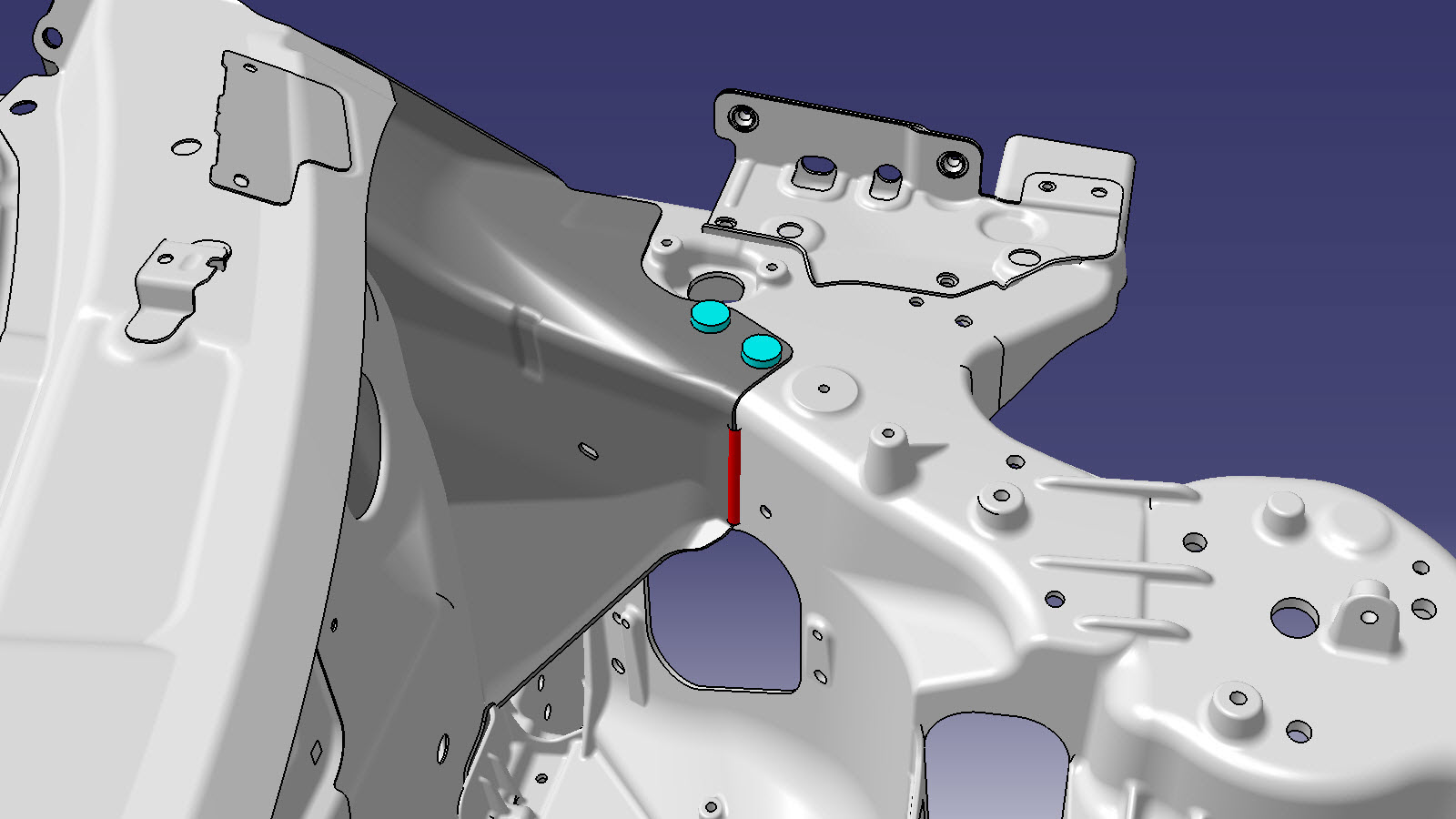

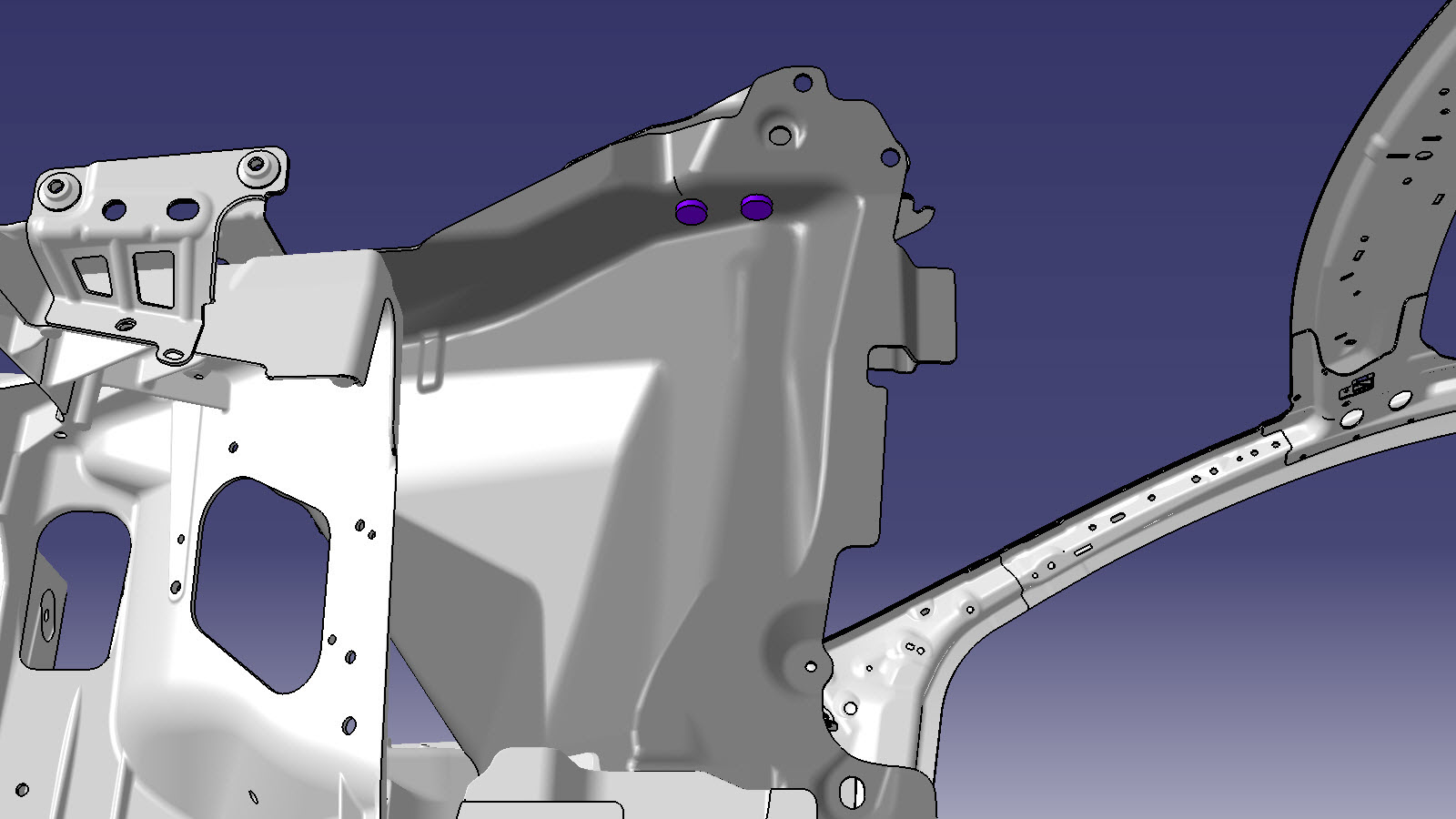

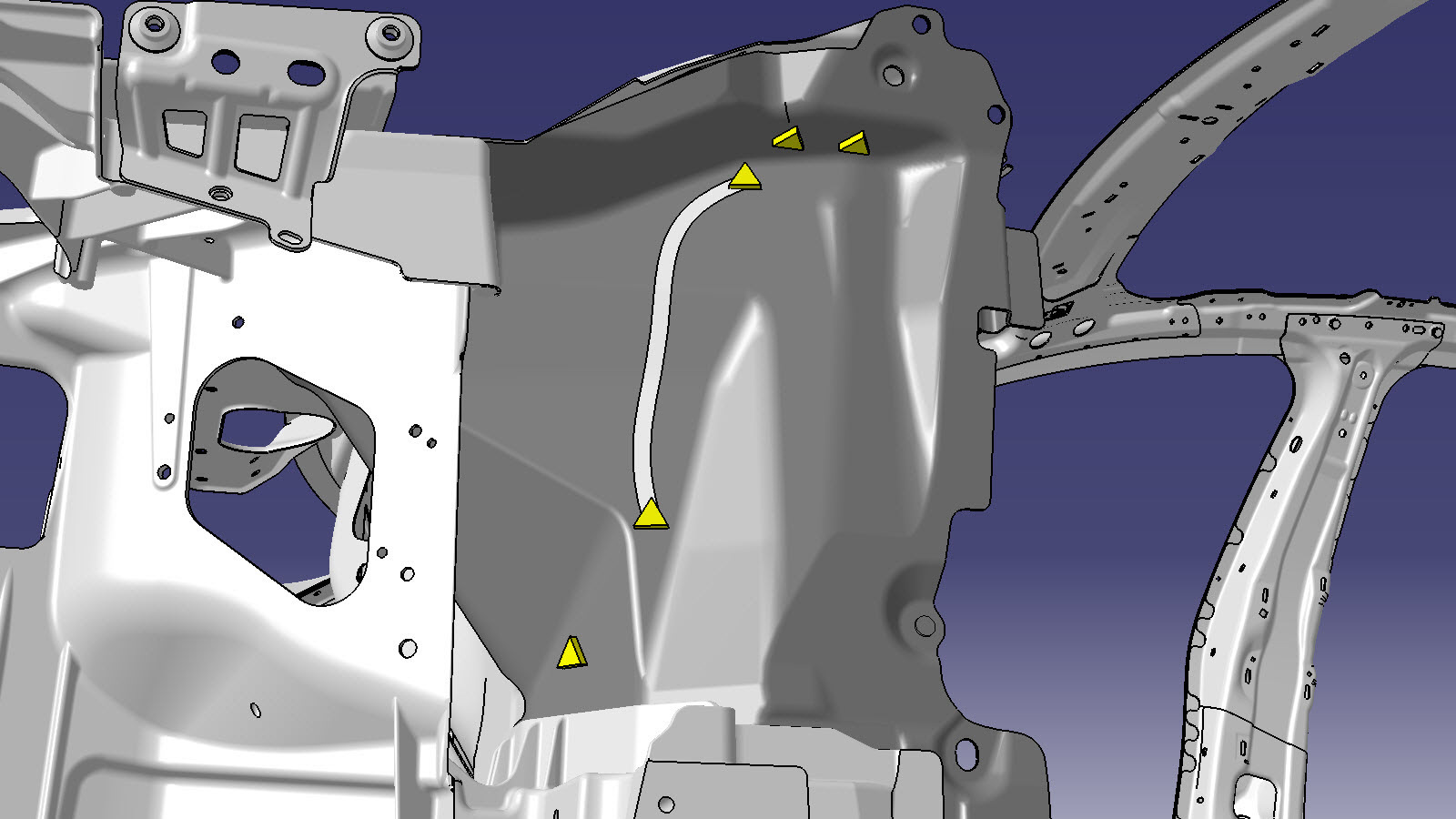

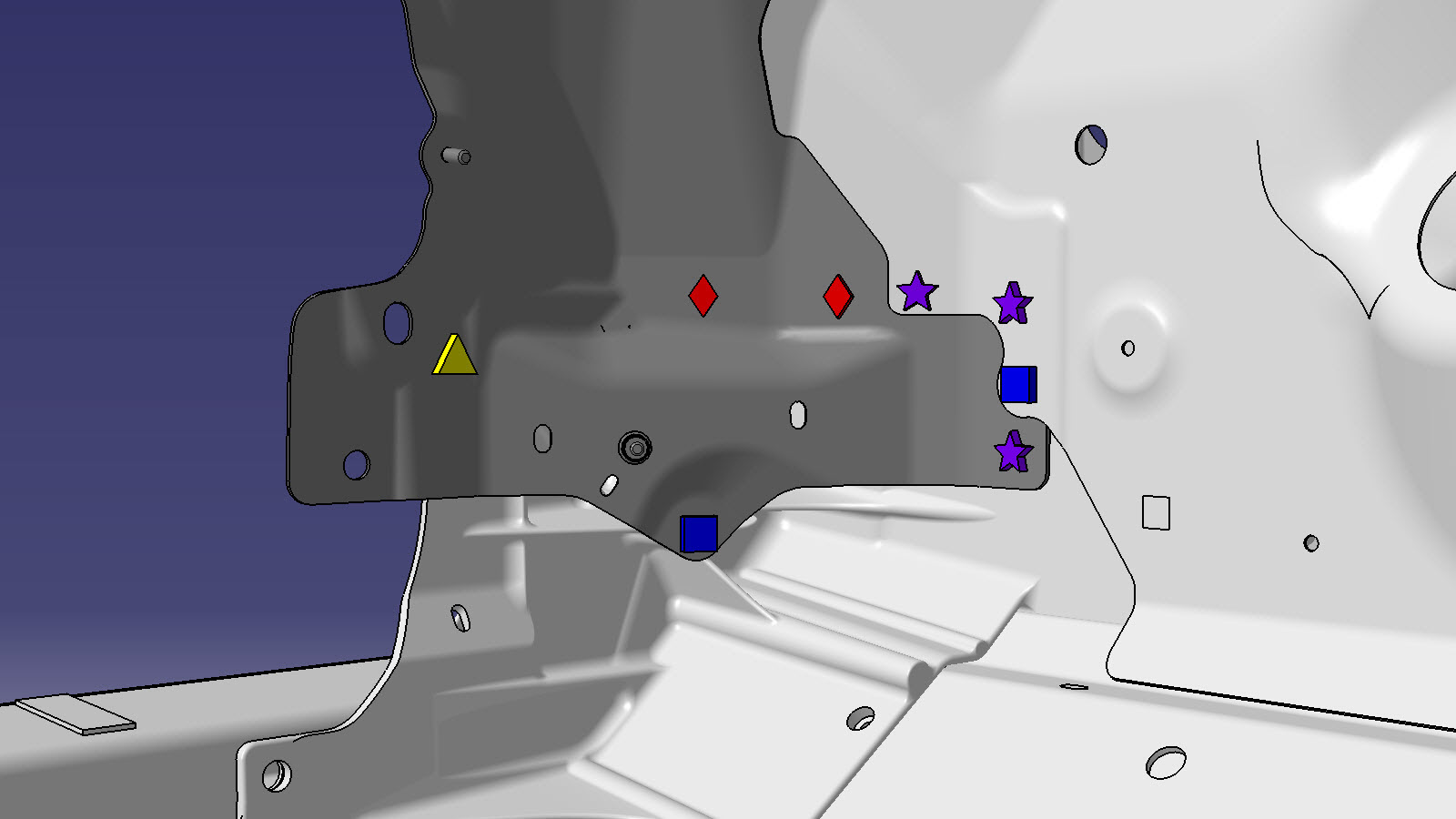

    En la imagen siguiente, una X roja indica una ubicación en la que no se reemplaza una fijación instalada anteriormente.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches estructurales, 6,5 mm, medianos

    o Remaches abombados estructurales, 6,5 mm

    o Perno, Torx

    Soldadura MIG

  6. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  7. Instale el componente o los componentes nuevos.
    Apriete los pernos a 30 Nm.
  8. Realice la soldadura MIG.

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  9. Instale el conjunto lateral de la cubierta.
    En función de la fecha de fabricación del vehículo, elija el procedimiento correcto:
  10. Instale Conjunto del pilar de la bisagra.
  11. Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  12. Efectúe las operaciones posteriores a la reparación necesarias.
