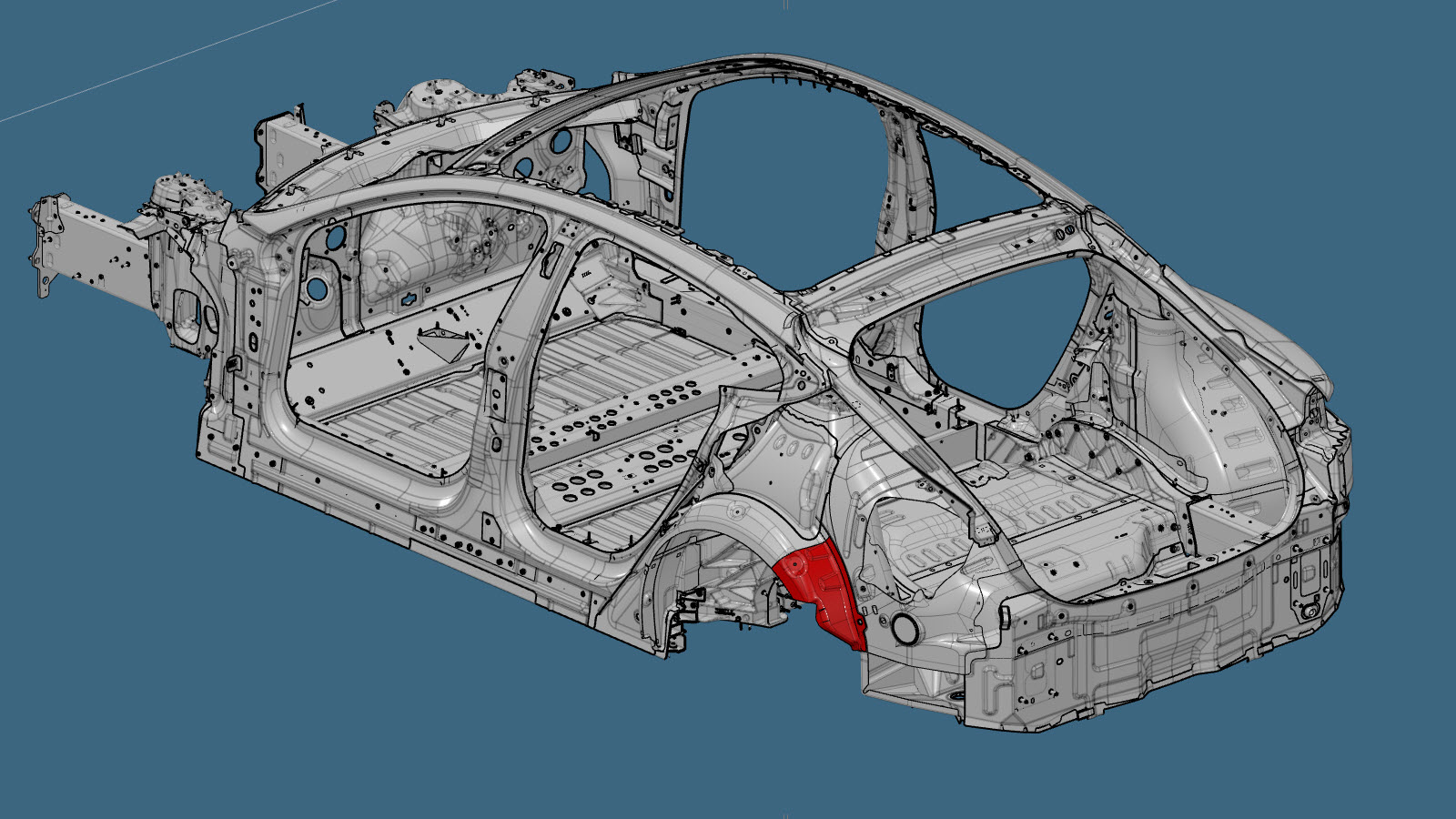

Exterior del paso de rueda (sección) (vehículos no fabricados para Norteamérica)

Código de corrección: 10101918202 10101918302 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

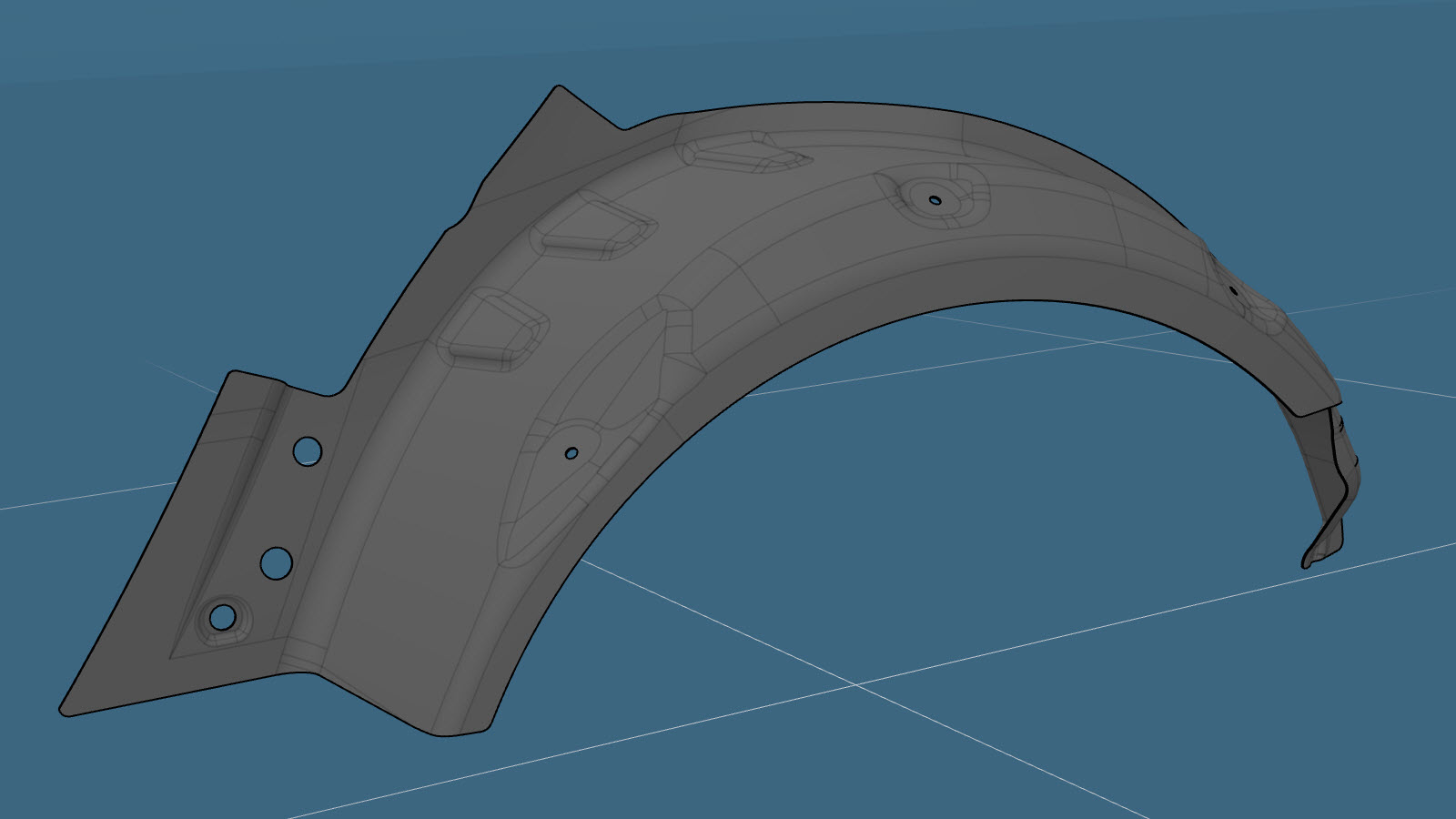

1 WHEEL ARCH OUTER PANEL (exterior del paso de rueda)
5 Remache abombado estructural, 6,5 mm
1 Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Directrices sobre la división en secciones del exterior del paso de rueda

  • Se puede cortar a través de un orificio de una abertura o un orificio no funcional (orificio del guarnecido exterior), como se describe a continuación.
  • No corte a menos de 25 mm del centro de un espárrago.
  • Las secciones no requieren fijaciones en las juntas a tope o solapadas, a menos que se indique específicamente.
  • Las separaciones entre los paneles de las juntas a tope y superpuestas deben ser lo más pequeñas posible para maximizar la resistencia de la junta.
  • Selle todas las juntas abiertas.

Procedimiento de reparación

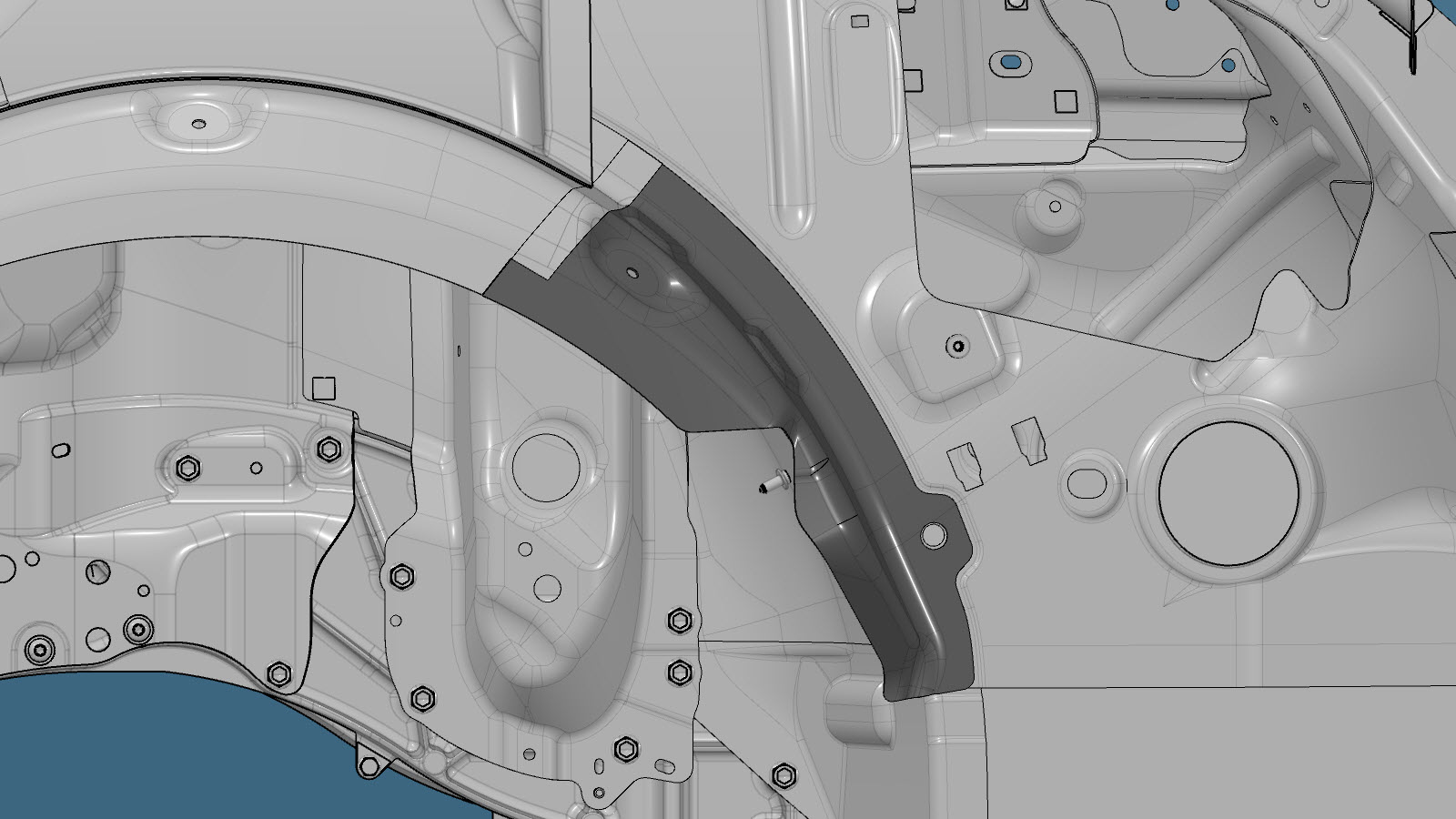

  1. Retire la porción necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) para dejar al descubierto el componente situado debajo que se va a sustituir.

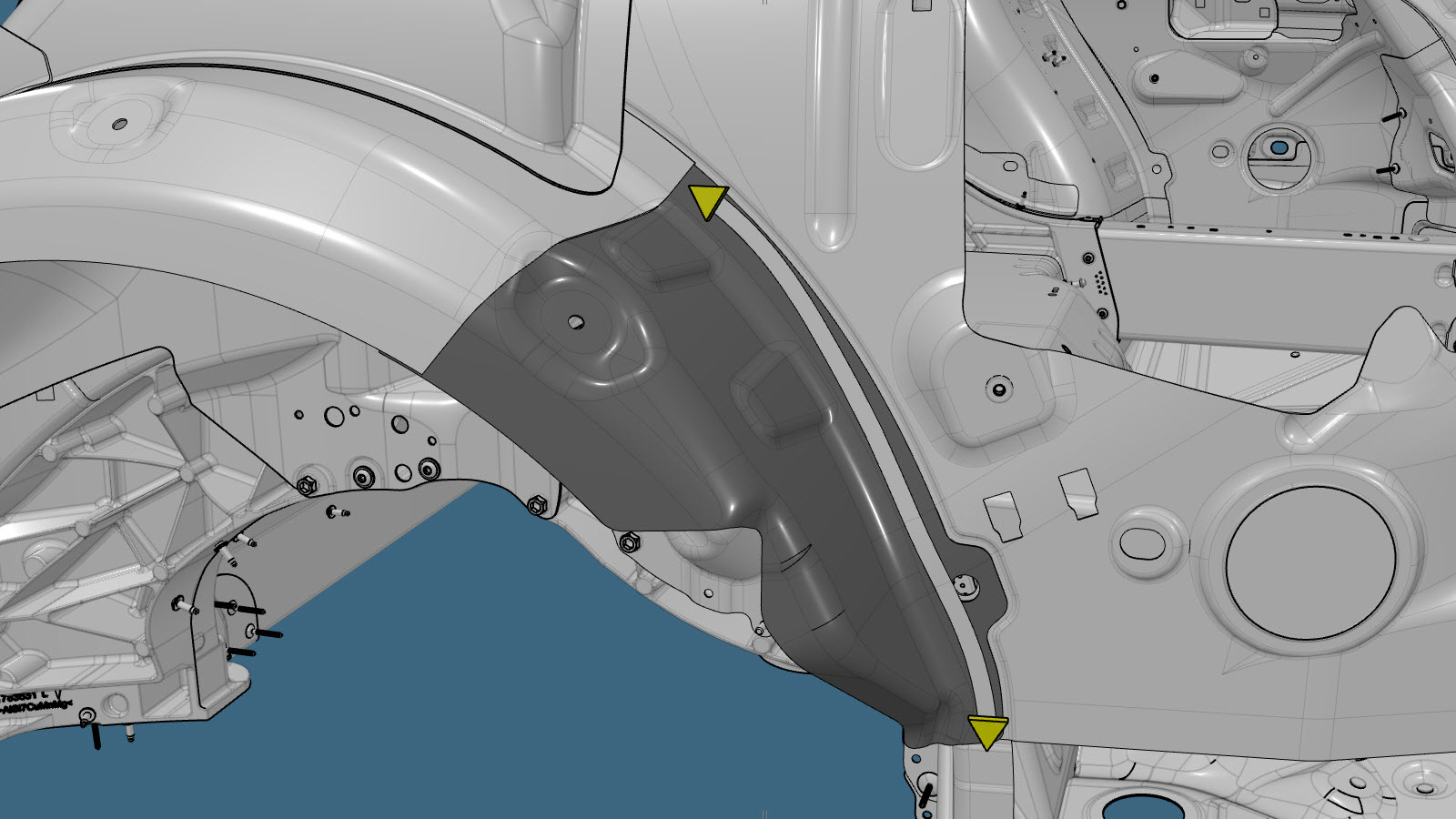

  2. Retire el componente original.
    o Soldaduras por puntos de fábrica

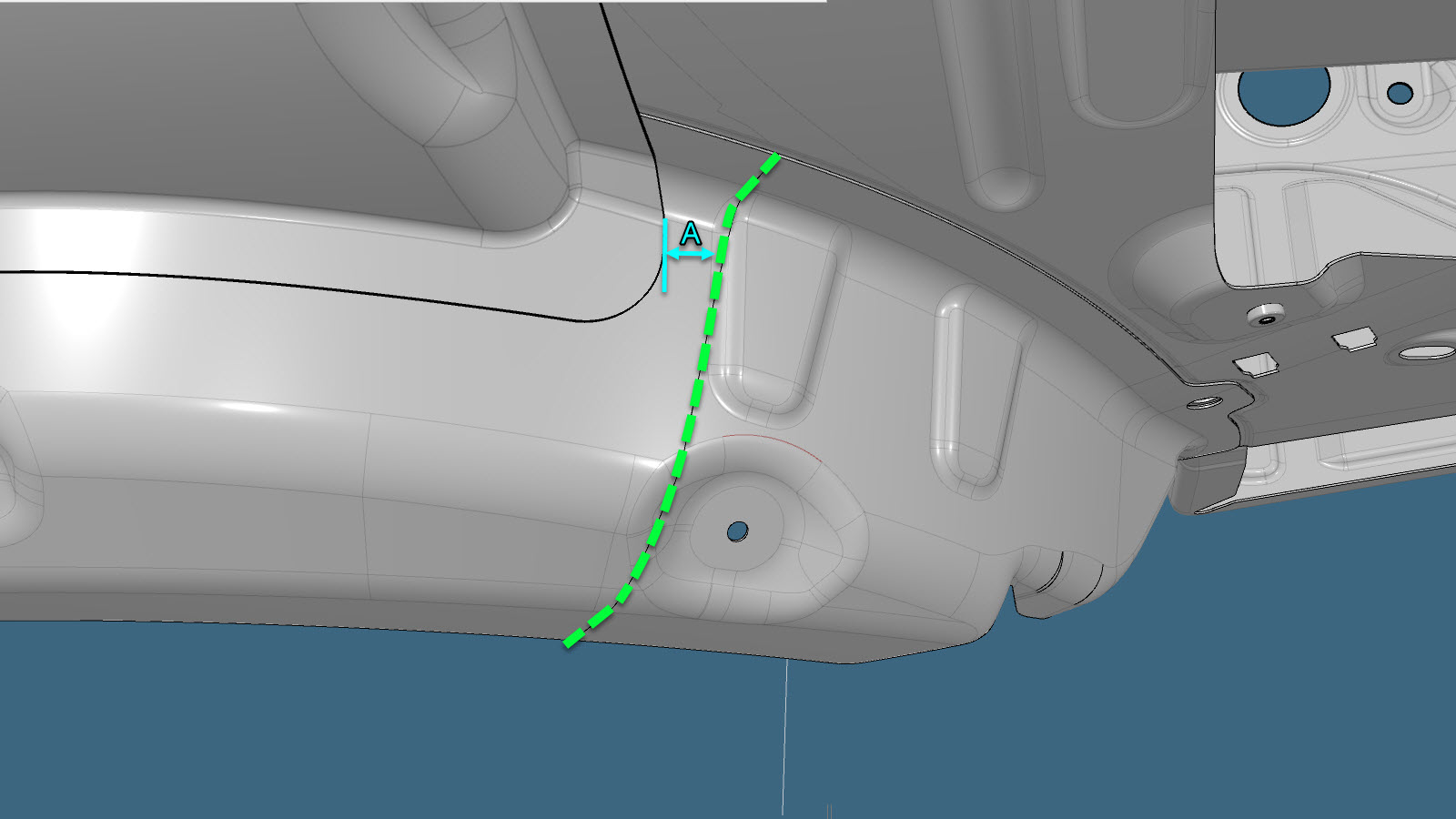

    Línea de corte

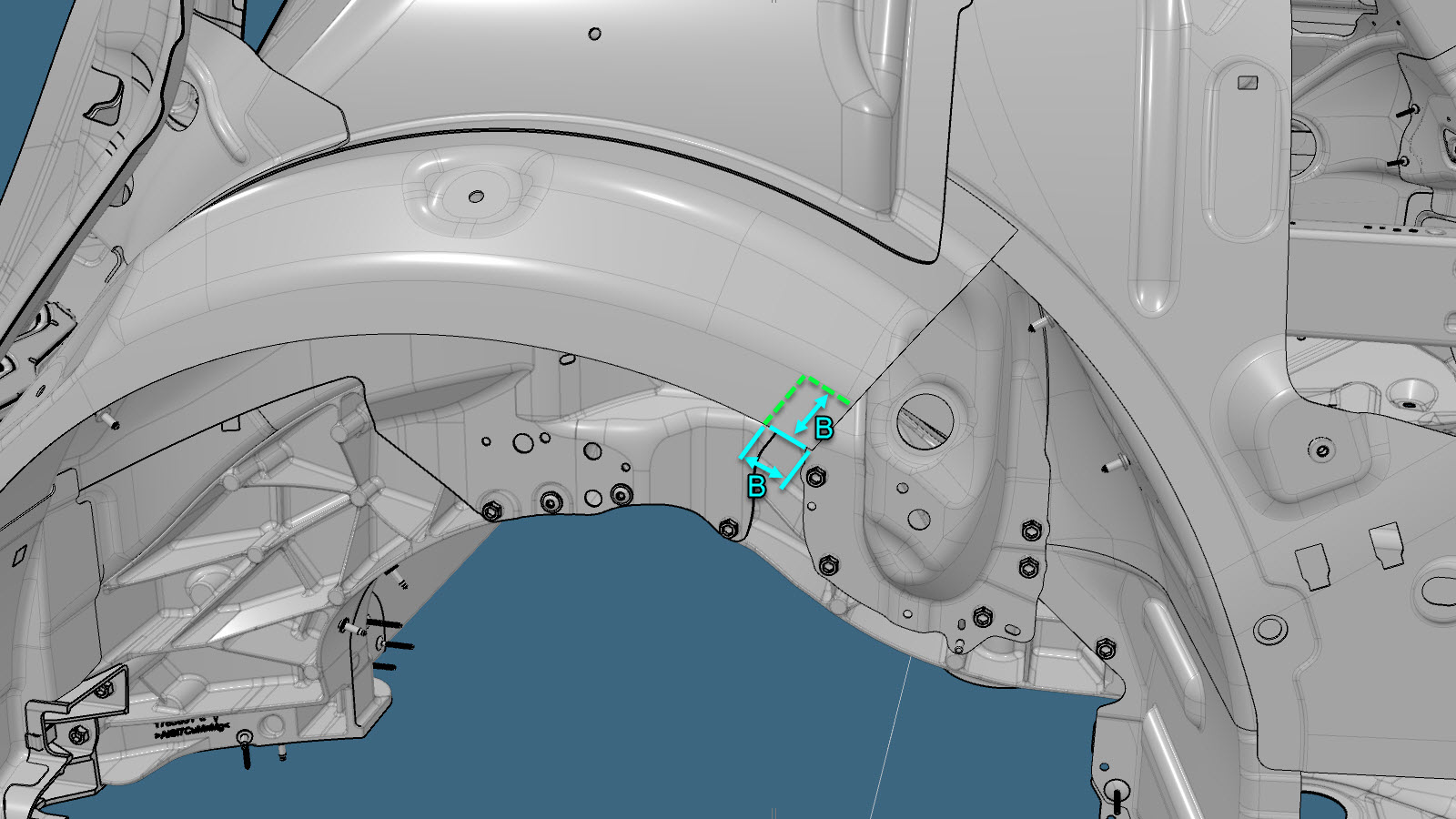

    Línea/punto de referencia

    • A = 40 mm.
    • B = 25 mm.

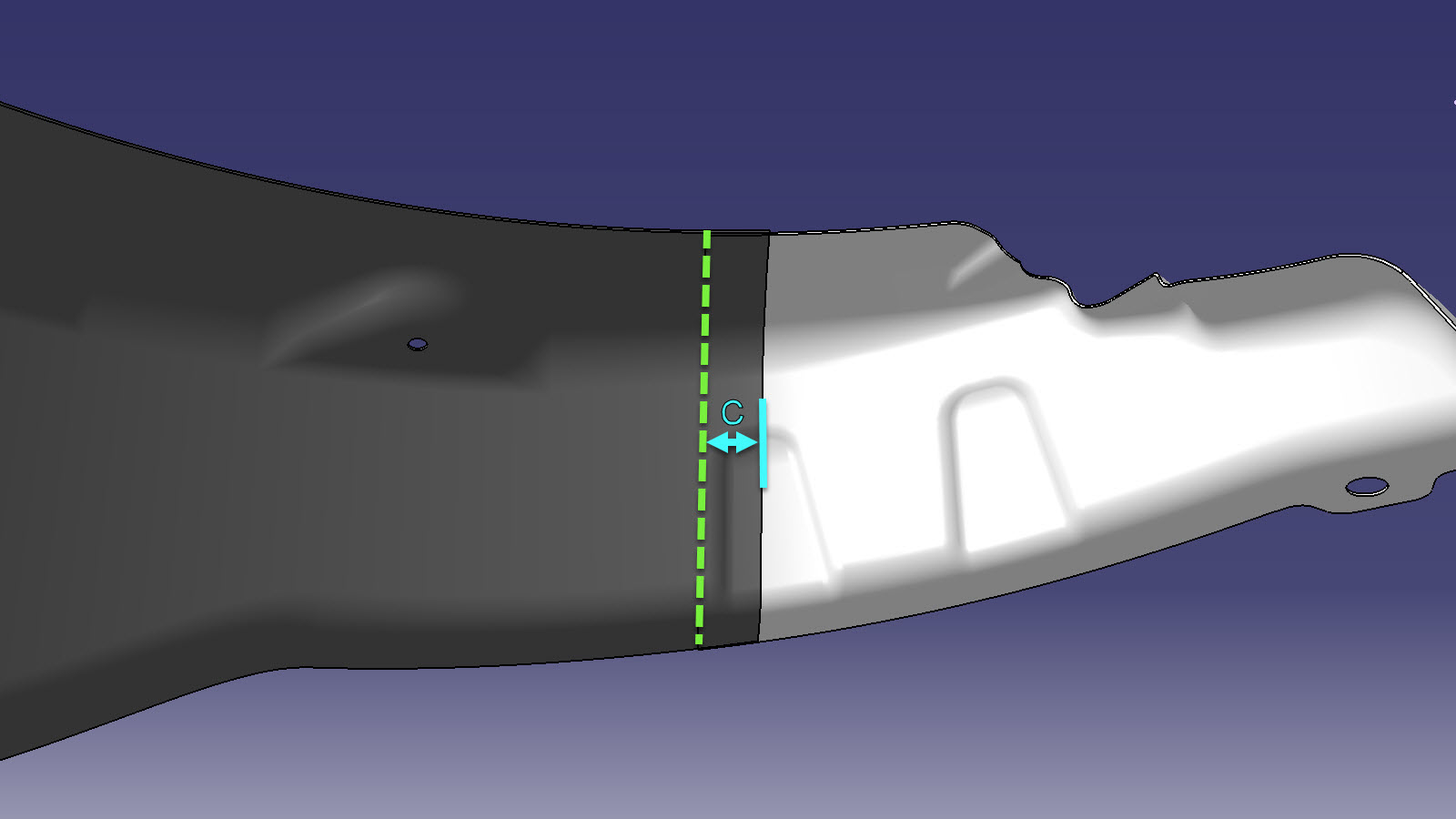

  3. Corte la pieza de servicio del nuevo exterior del paso de rueda para fabricar el componente de recambio.
    Línea de corte

    Línea/punto de referencia

    • C = 25 mm.
  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

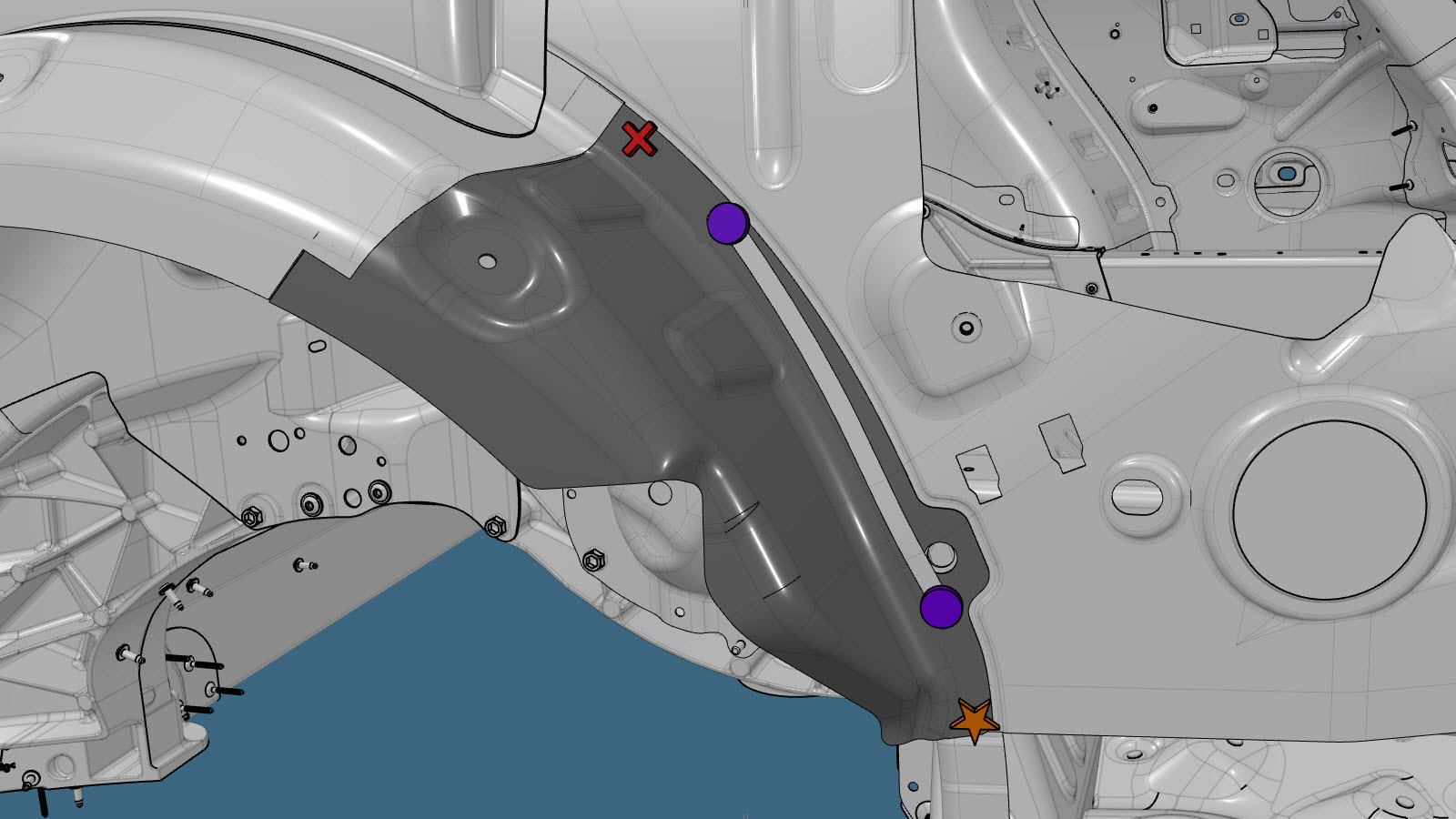

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
    o Remaches abombados estructurales, 6,5 mm

    o Remaches Flow Form, S28

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    El borde exterior del exterior del paso de rueda (el punto en el que la superficie del exterior del paso de rueda se une al exterior del lateral de la carrocería) debe estar plano para que el componente del exterior del lateral de la carrocería superpuesto encaje correctamente.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El borde delantero de la sección de sustitución se instala bajo el borde trasero del componente en el vehículo, con un solapamiento de al menos 25 mm. Esta junta se fija únicamente con adhesivo estructural.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La separación entre los paneles adyacentes de las juntas a tope y superpuestas de esta sección debe ser lo más pequeña posible para maximizar la resistencia de la junta.
  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
  7. Instale la parte necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) que retiró para dejar al descubierto el componente que se va a sustituir.
  8. Efectúe las operaciones posteriores a la reparación necesarias.
