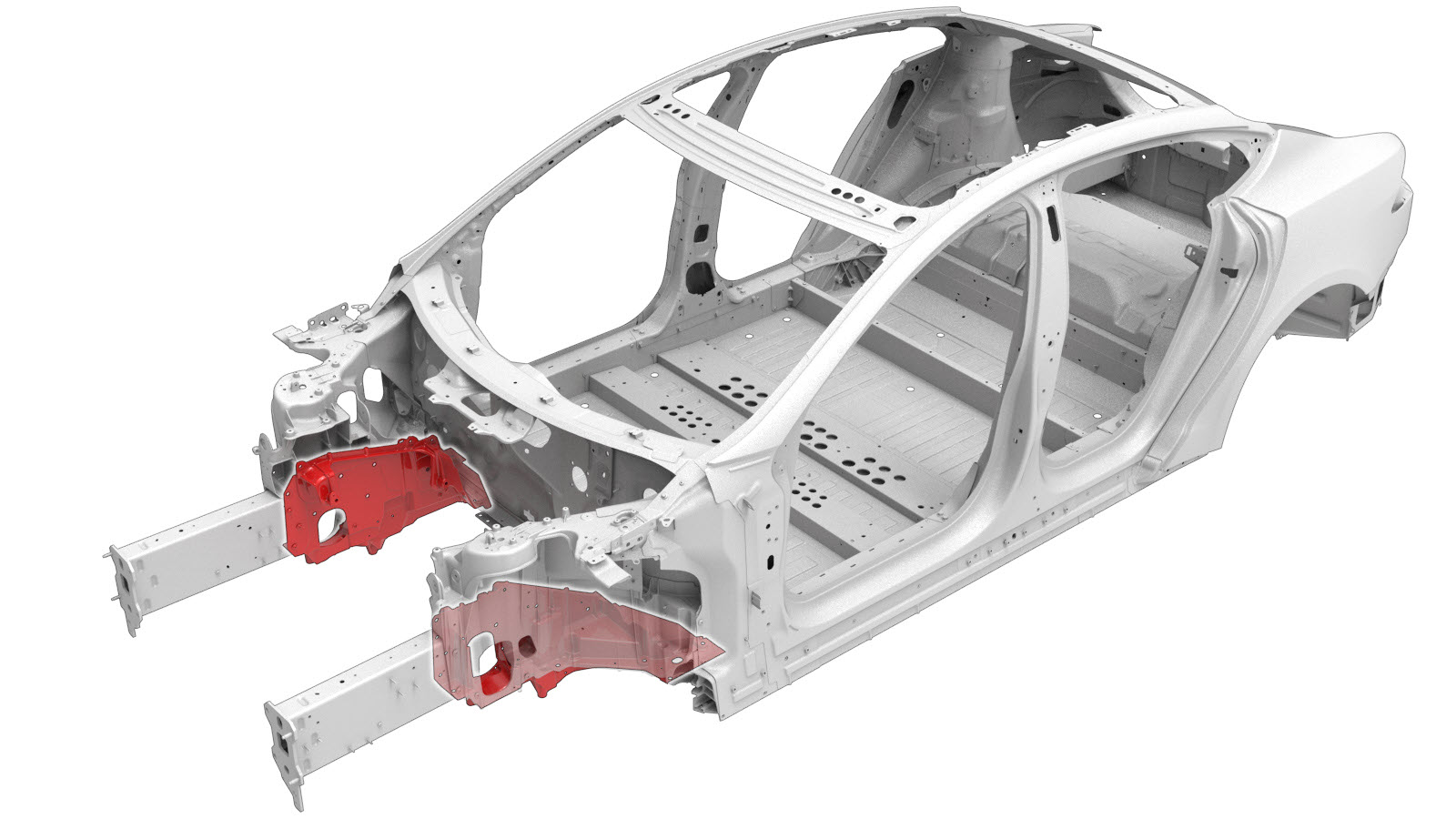

Conjunto de la torre del amortiguador (delantero)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

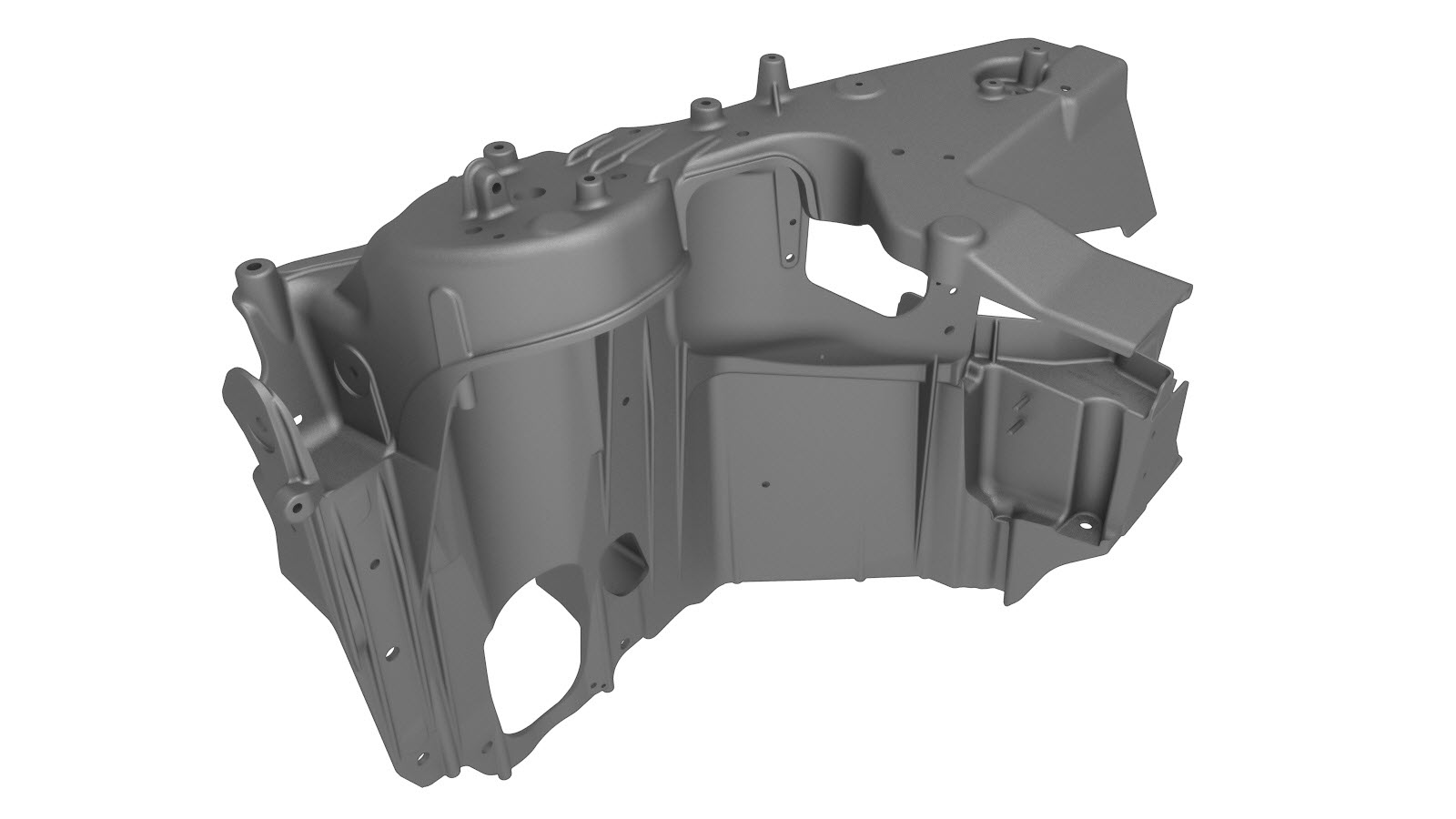

1 ASY -SHOCK TOWER FRT (Conjunto de torre de amortiguación delantero)
21 Remache estructural de alta resistencia, 6,5 mm
5 Remache de brida estructural
1 Perno, cabeza Torx , T2000,M8X1.25-28 Referencia de Tesla 1621839-00-B.
1 Perno BLT,BF,M8-1.25x25,[109],G1009,NJ Referencia de Tesla 1994894-00-A.
2 Perno , SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH Referencia de Tesla 1004383-00-C.
2 Perno M8x1.25-31 Referencia de Tesla 1660843-00.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

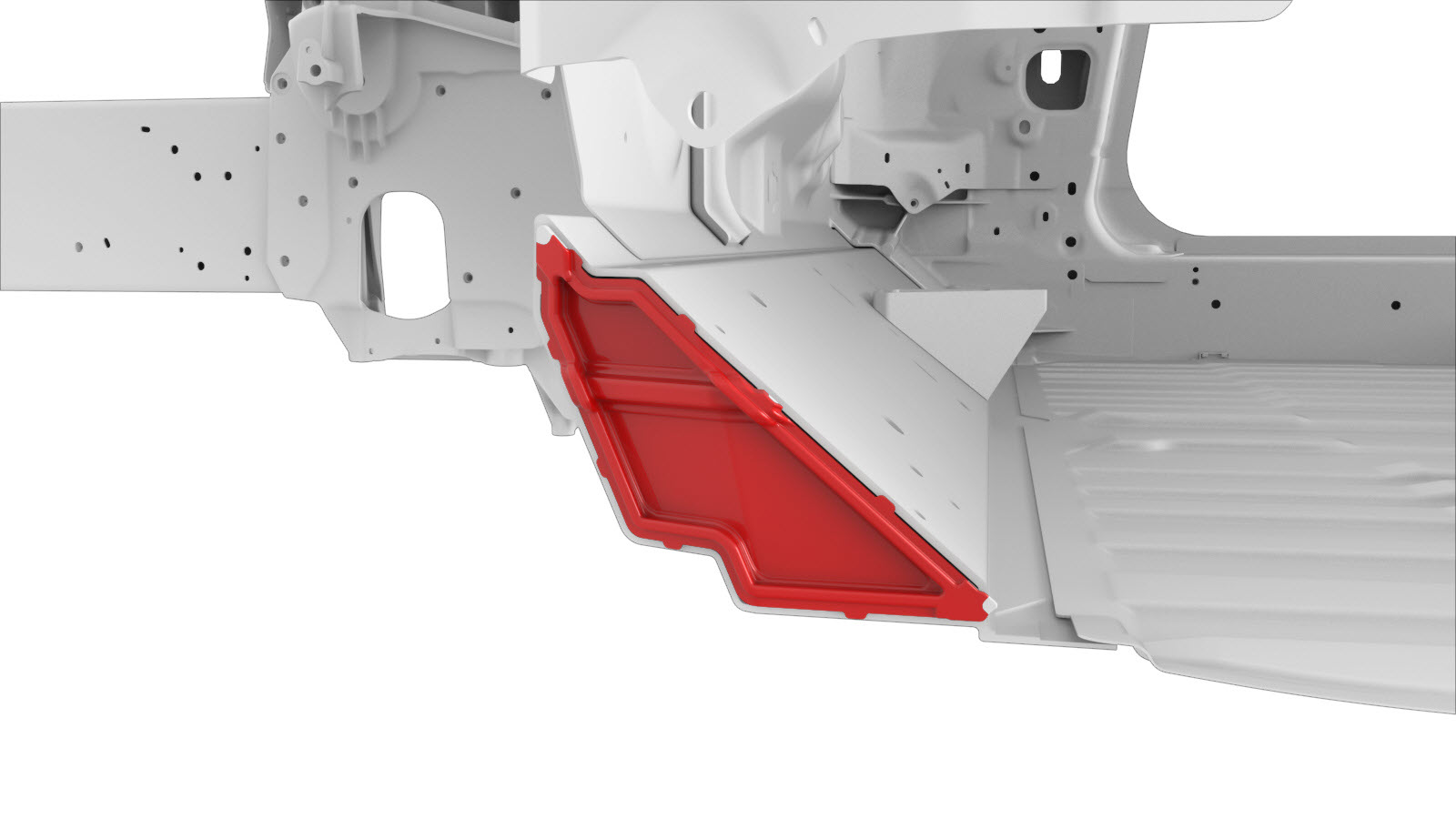

  1. Retire Interior de la caja de torsión.

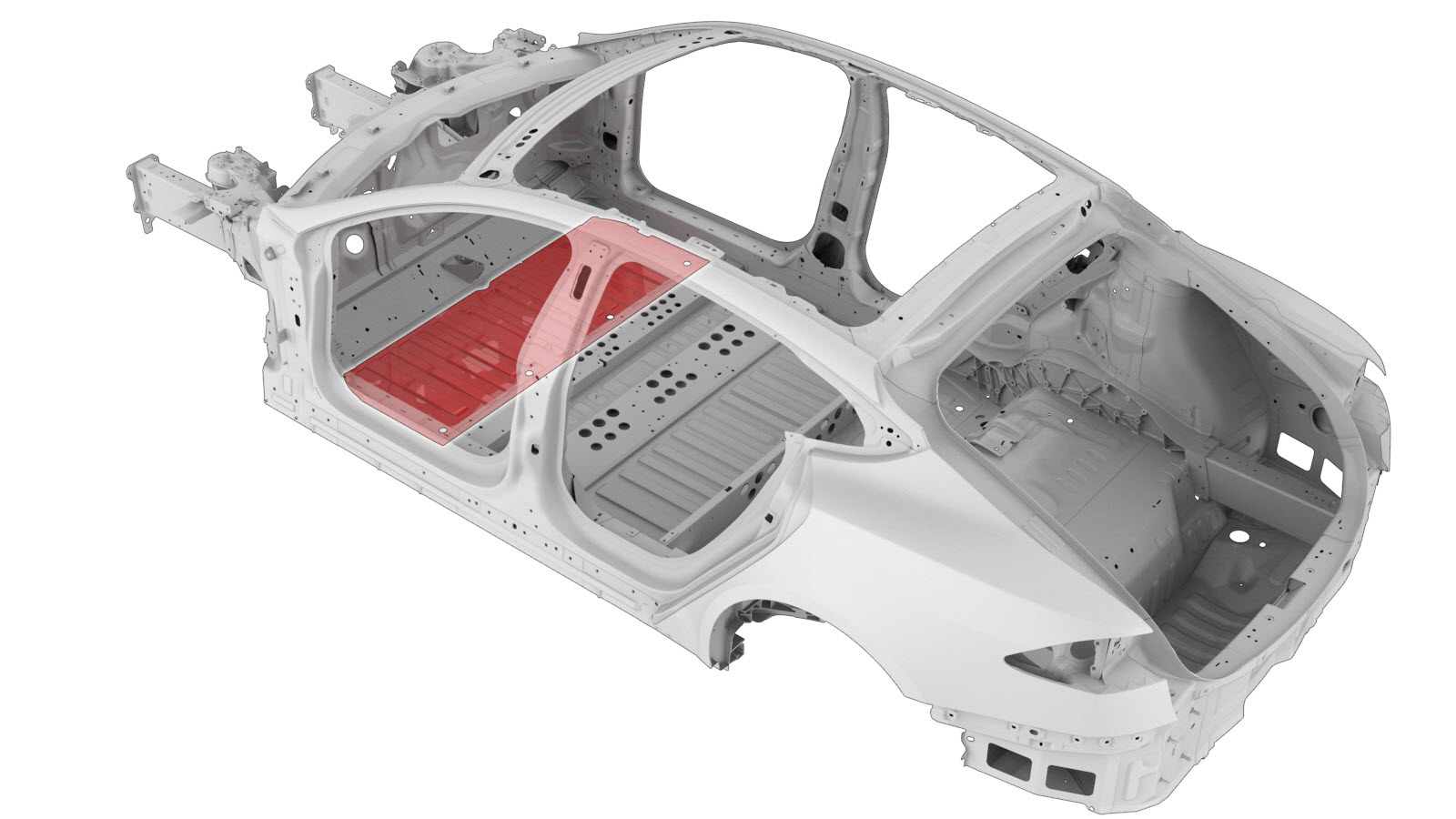

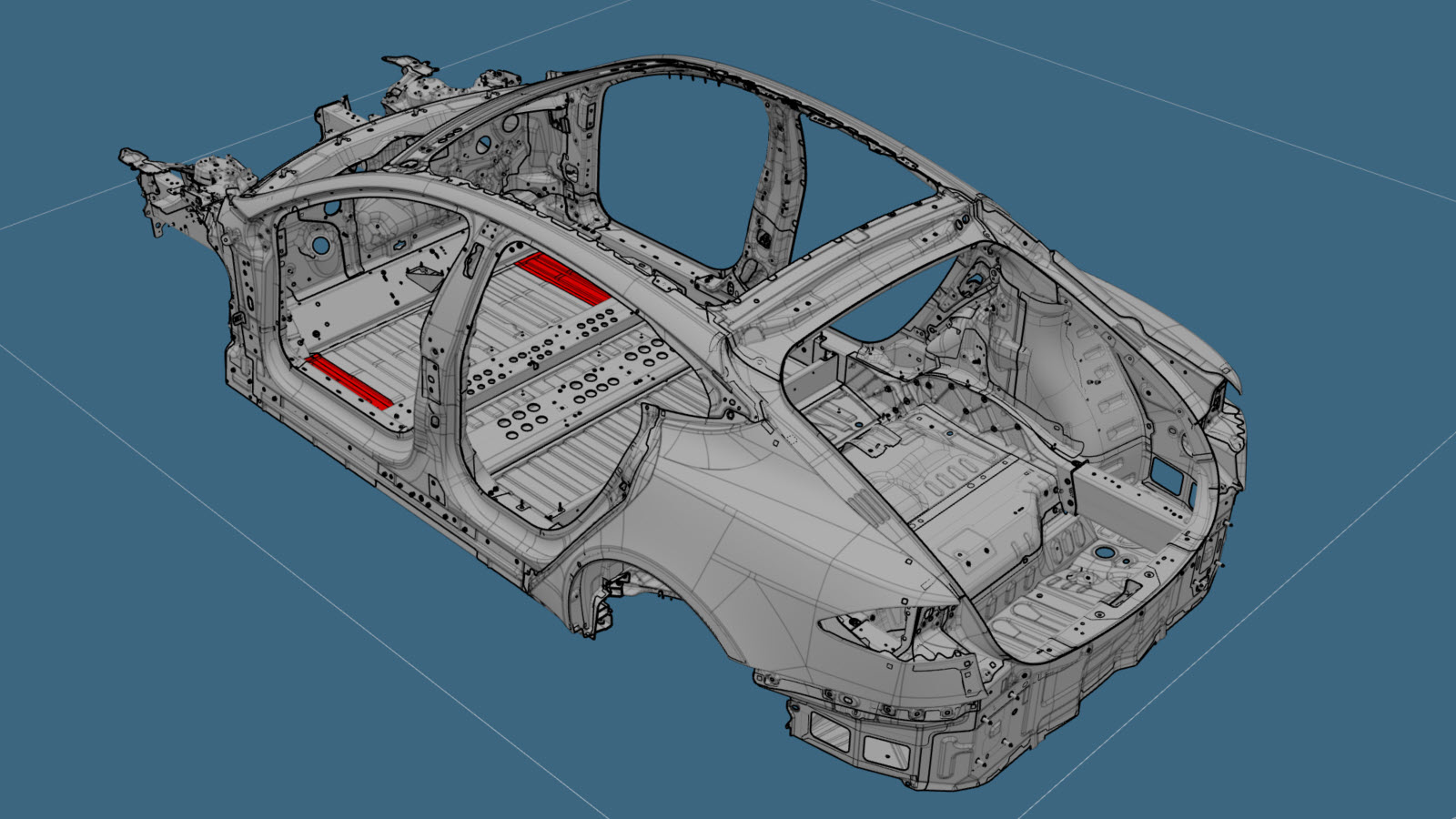

  2. Retire Suelo de los asientos de la fila delantera (secciones).
  3. Retire la parte necesaria de Conjunto del pilar de la bisagra.

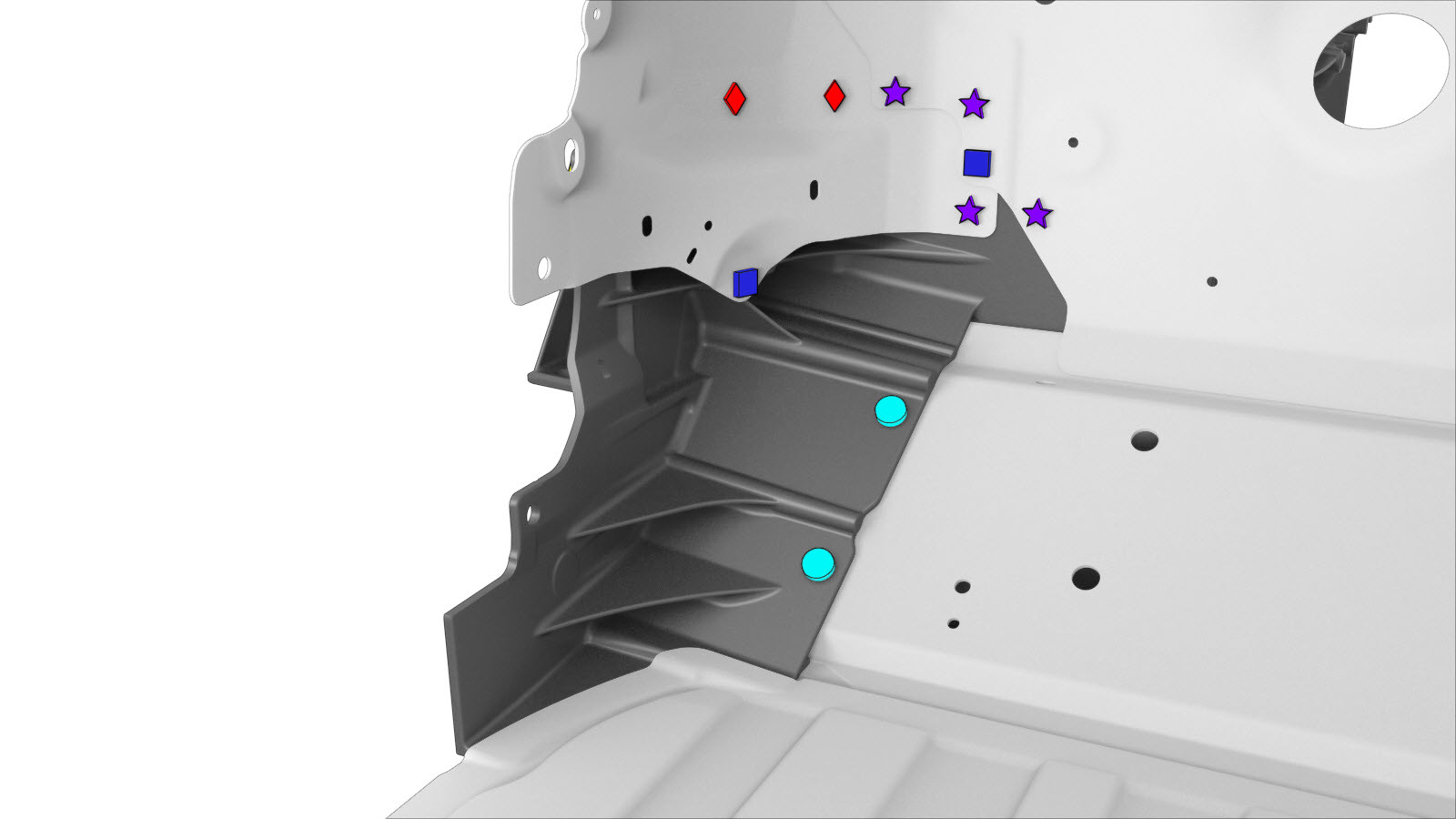

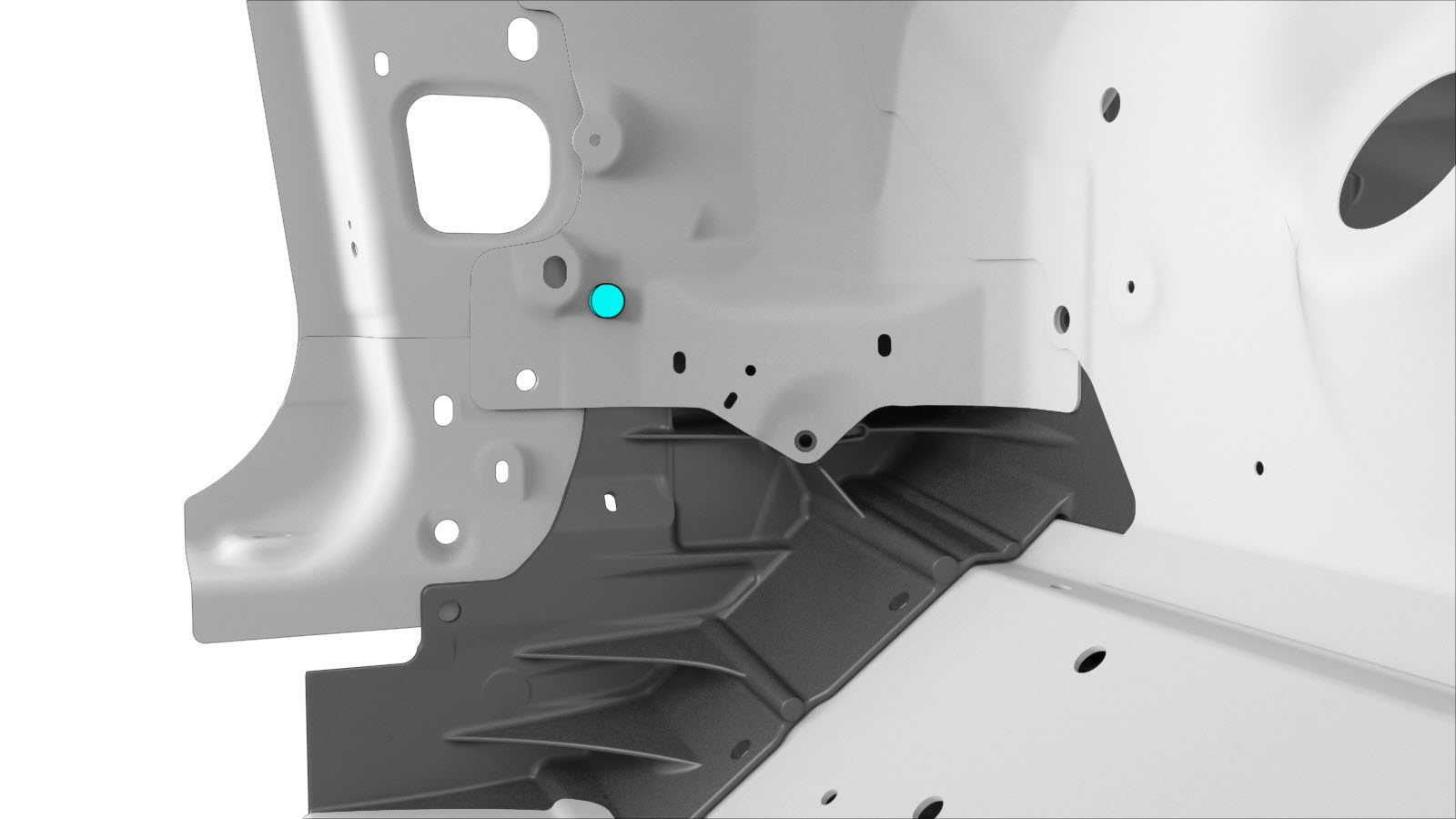

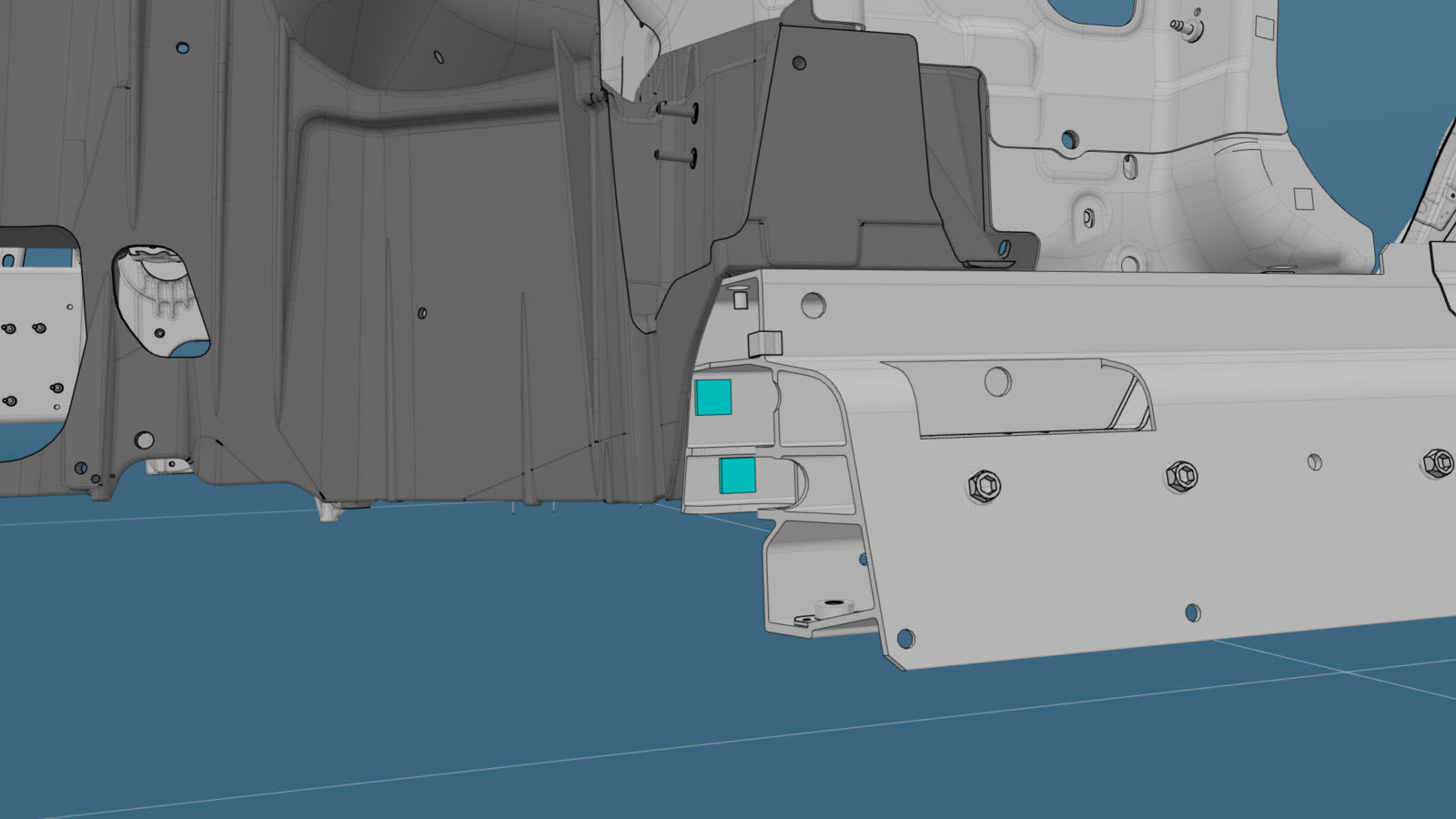

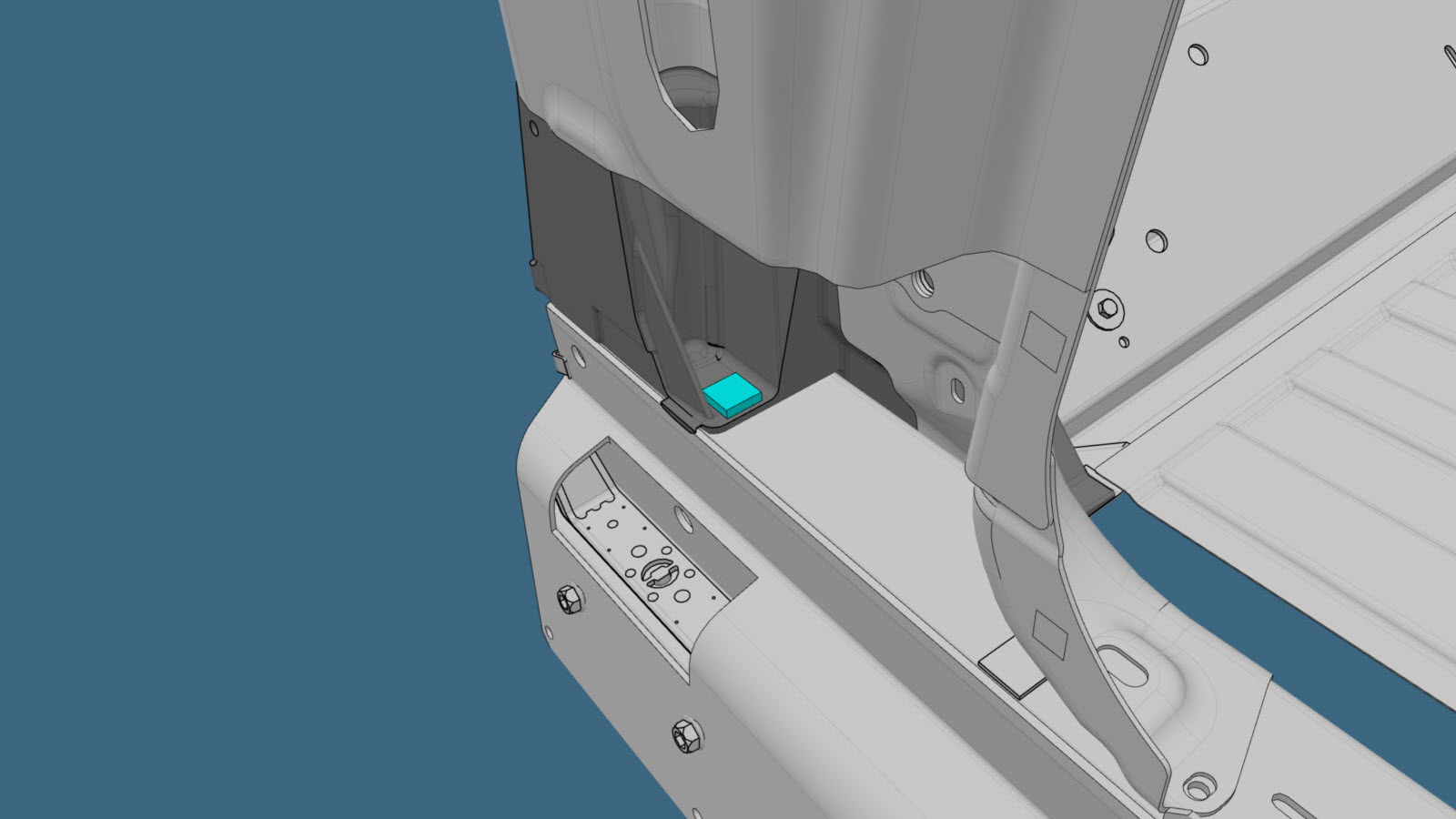

  4. Retire el componente original.

    o SPR de fábrica

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Remaches estructurales de fábrica

    o RIVTAC

    o Pernos

    o Perno, Torx

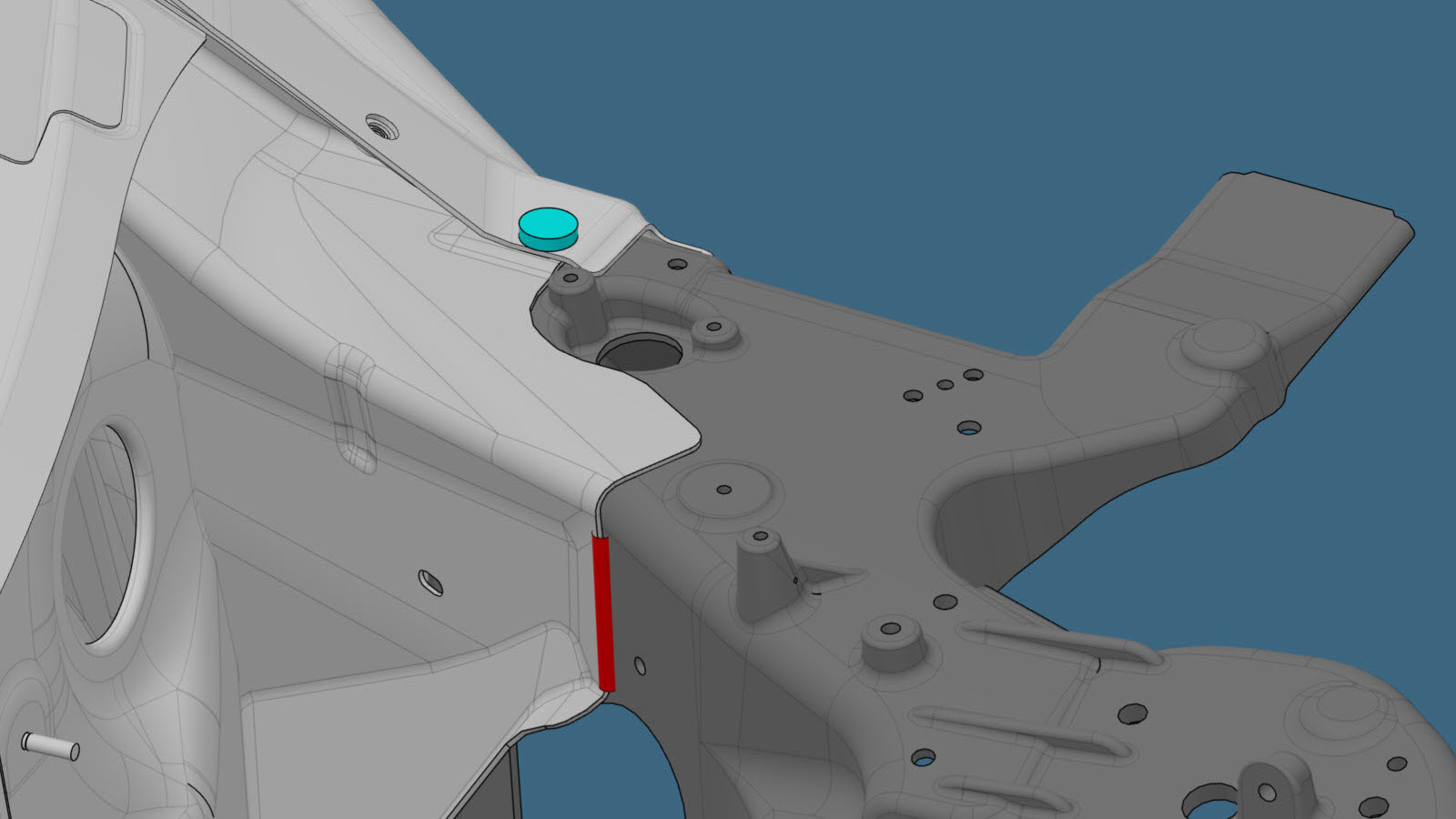

    Soldadura MIG

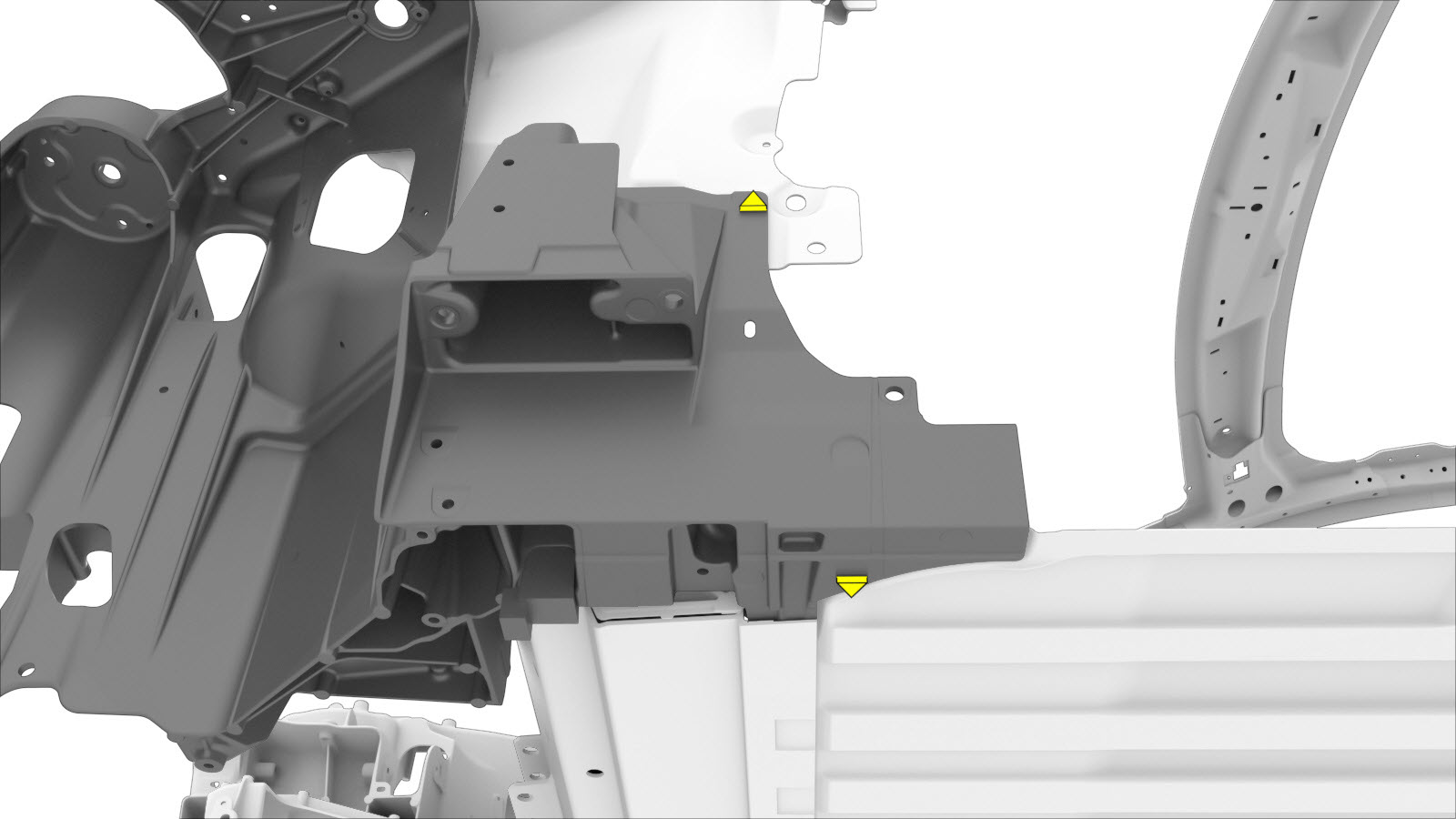

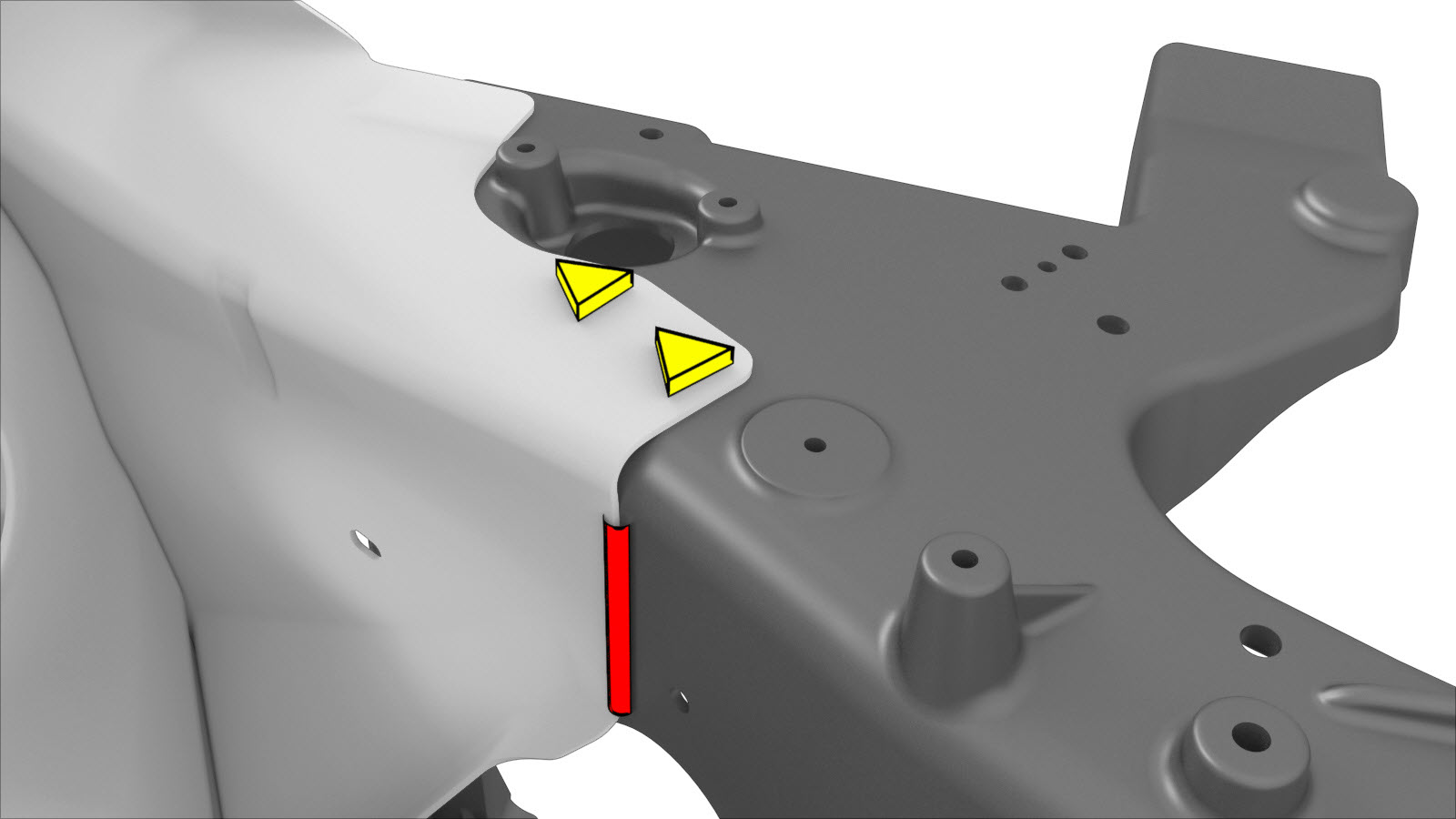

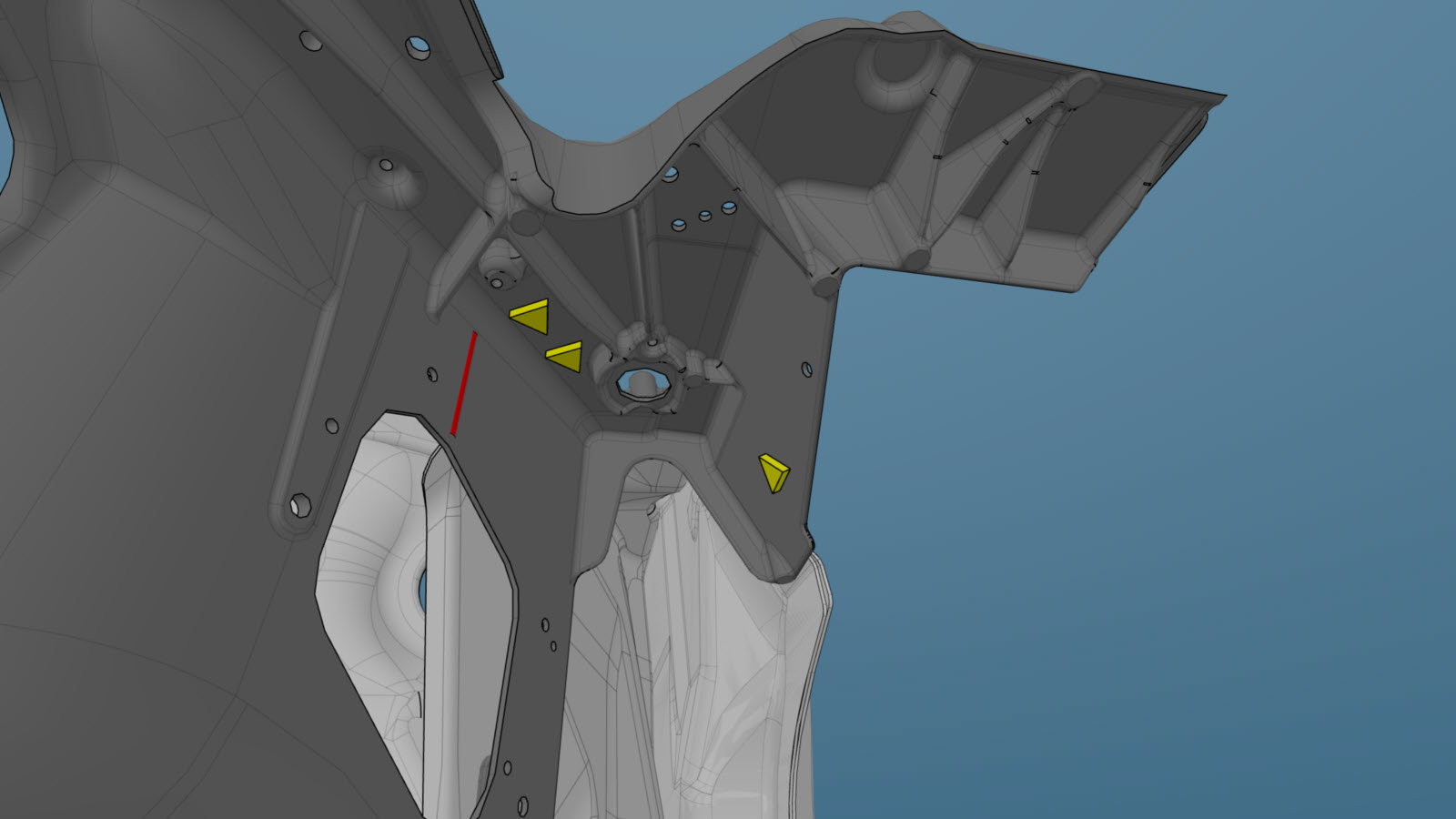

  5. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

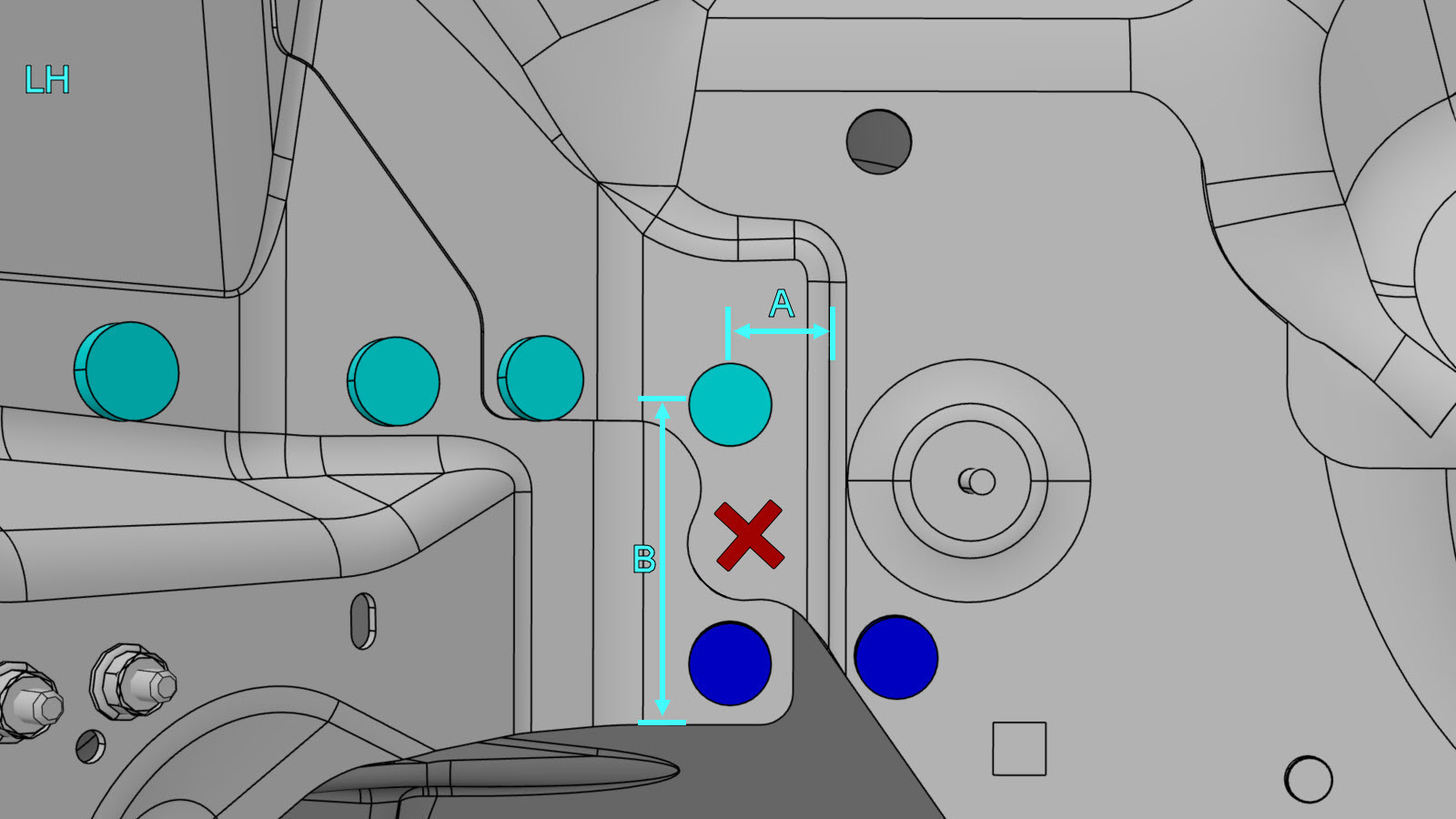

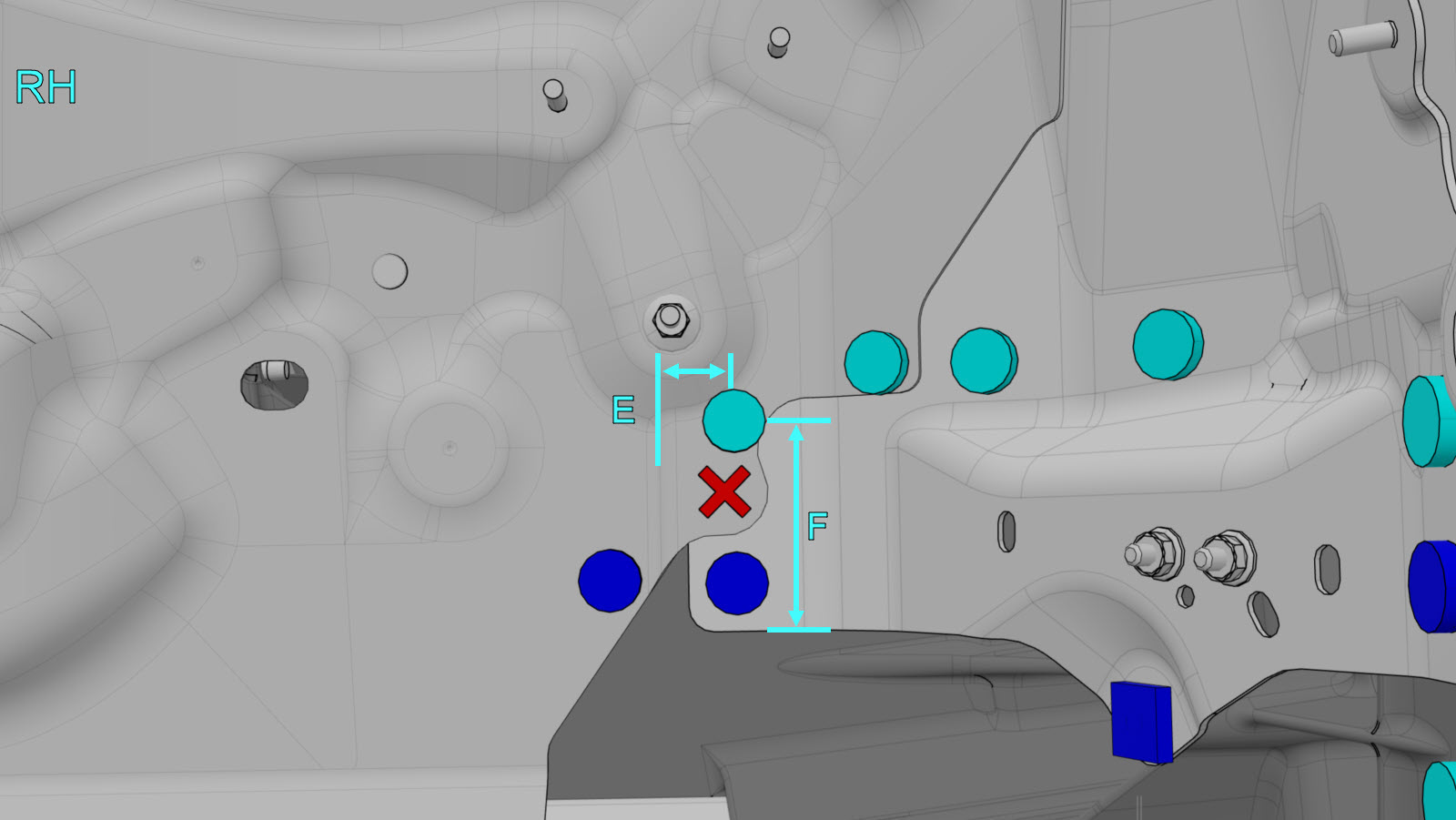

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

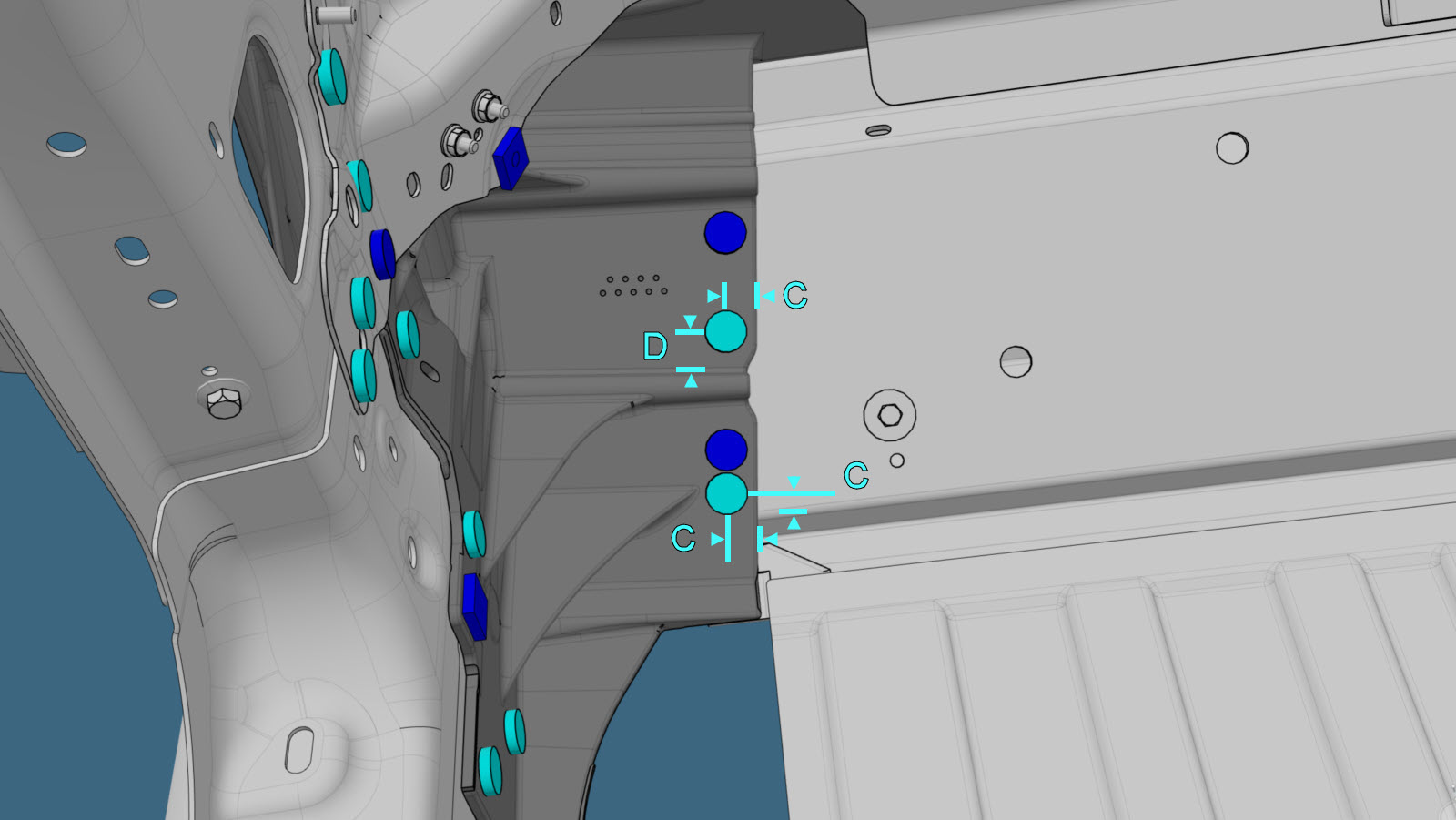

    • Línea/punto de referencia
    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 23 mm
    • B = 79 mm
    • C = 15 mm
    • D = 20 mm
    • E = 24 mm
    • F = 67 mm

    o Remaches de brida estructurales, 6,5 mm

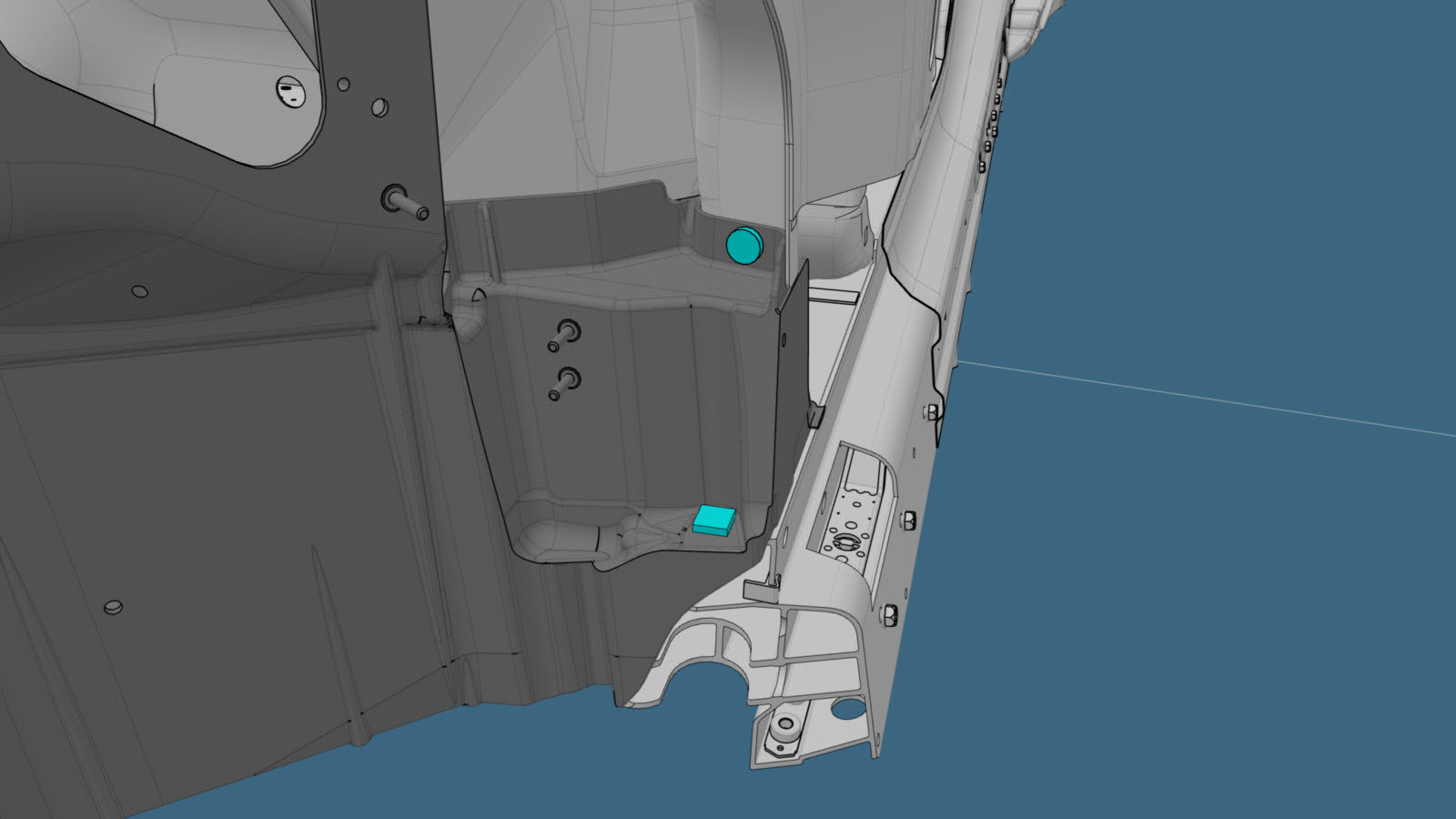

    o Pernos

    o Perno, Torx

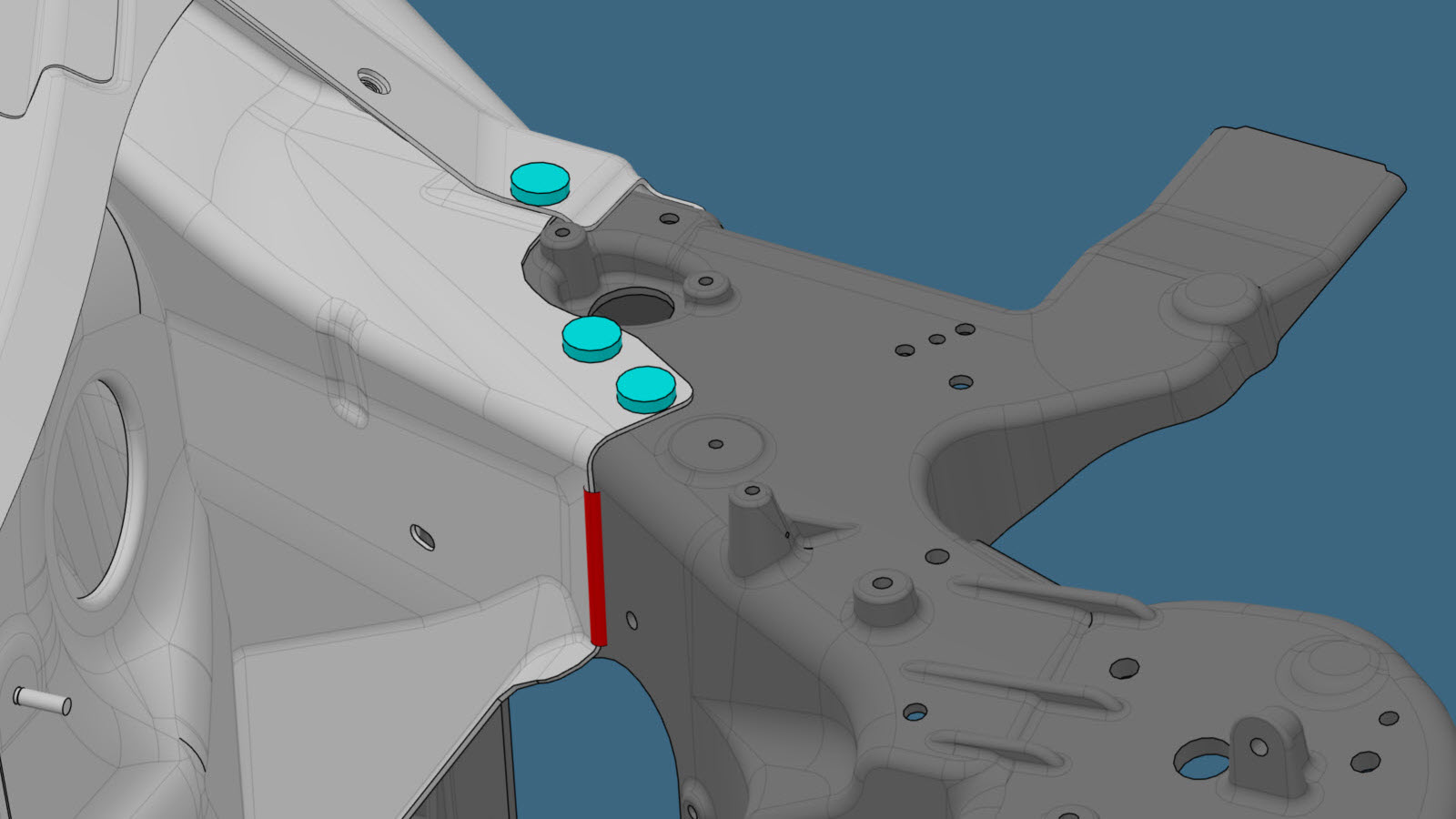

    Soldadura MIG

  6. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  7. Instale el componente o los componentes nuevos.
    Apriete las fijaciones de la siguiente manera:
    • T2000,M8X1.25-28, referencia 1621839-00-B: 30 Nm.
    • BLT,BF,M8-1.25x25,[109],G1009,NJ, referencia 1994894-00-A: 30 Nm.
    • SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH, referencia 1004383-00-C: 45 Nm.
    • M8x1.25-31, referencia 1660843-00: 30 Nm.
  8. Realice la soldadura MIG.

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador GMA aprobado para realizar soldaduras GMA en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura GMA, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  9. Instale Interior de la caja de torsión.
  10. Instale Suelo de los asientos de la fila delantera (secciones).

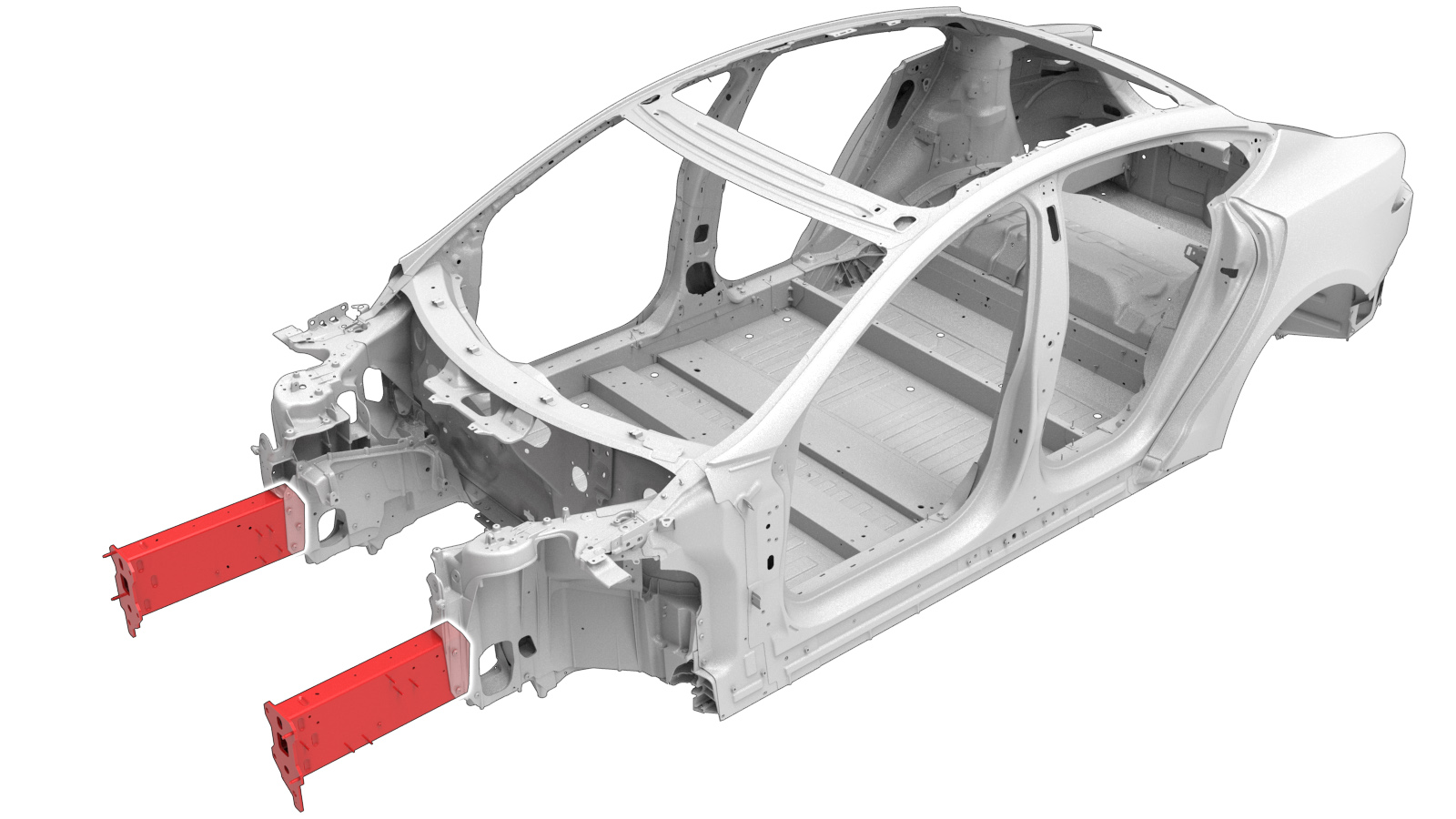

  11. Instale Raíl del bastidor delantero.
  12. Instale Soporte de la bisagra del capó.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
