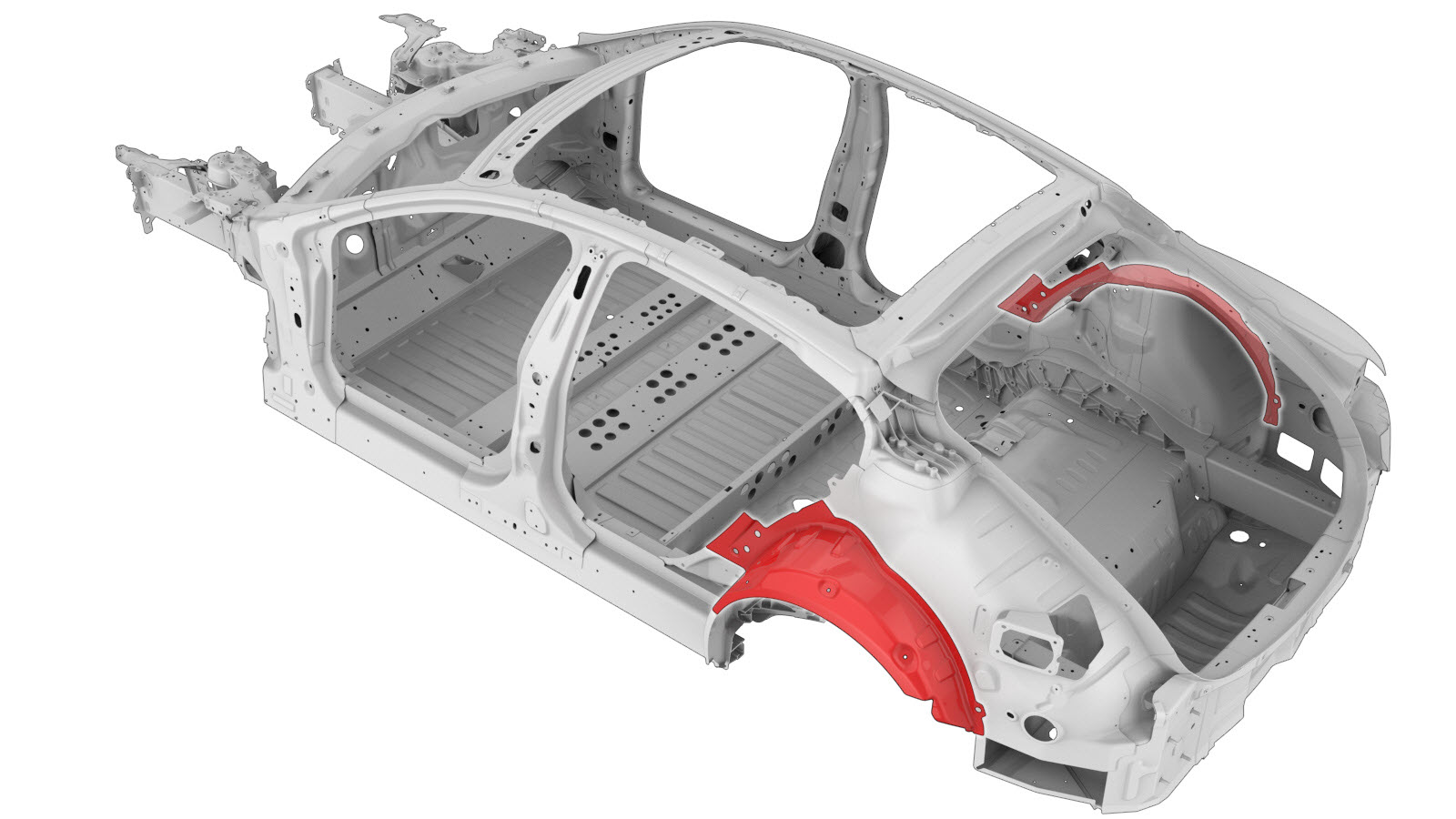

Interior de la aleta

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Nota

Puede haber pequeñas variaciones en el aspecto de las piezas en la zona de reparación debido a las diferentes fechas de fabricación del vehículo. No es necesario realizar cambios en el procedimiento de reparación. Si es necesario realizar cambios en el procedimiento de reparación debido a variaciones en las piezas, estos cambios se especificarán en los pasos correspondientes del procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

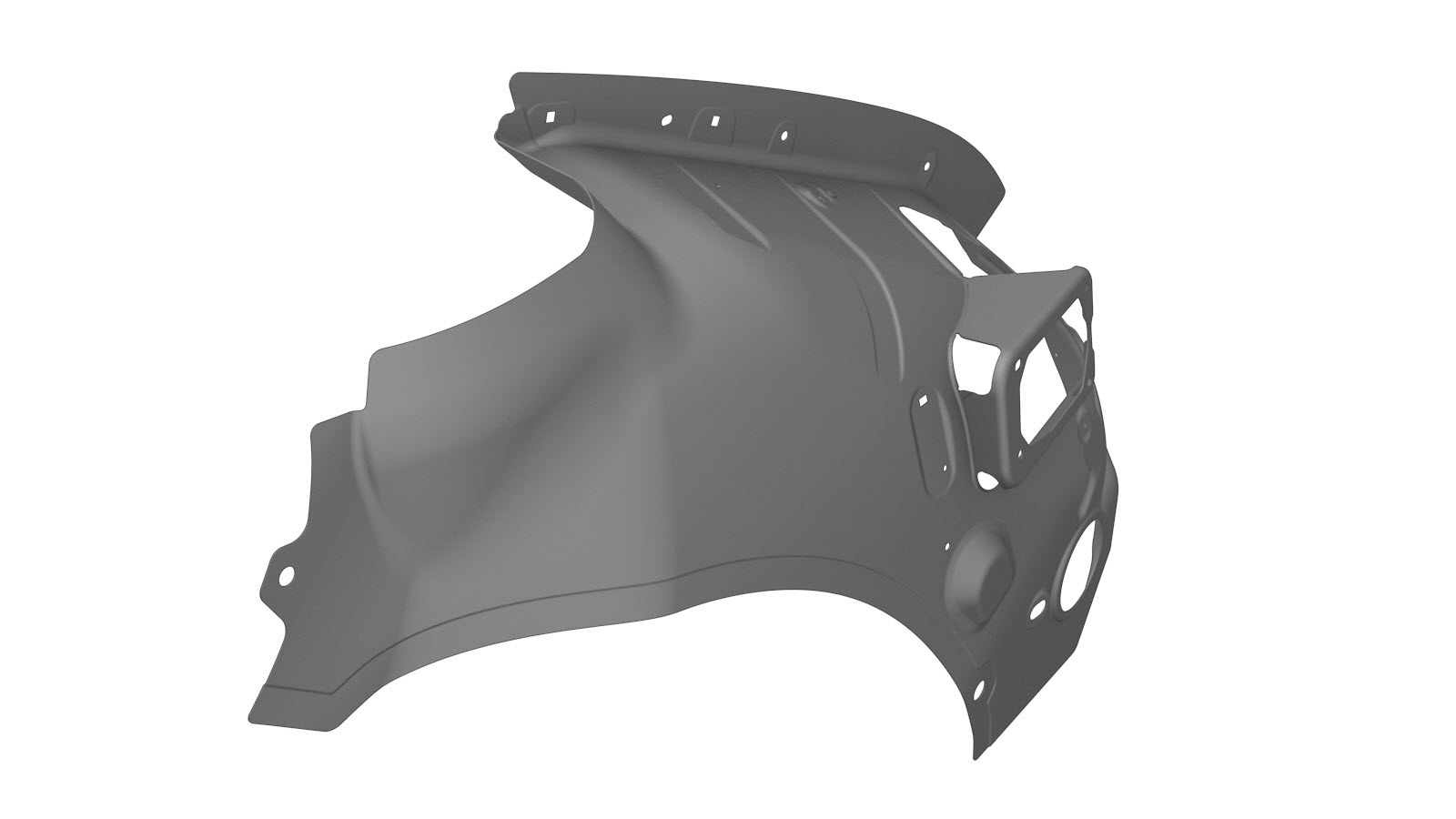

1	CONJUNTO DE LA PARTE INTERIOR DE LA ALETA TRASERA (parte interior de la aleta trasera)
13	Remache estructural de alta resistencia, 6,5 mm
4	Remache abombado estructural, 6,5 mm
2	Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

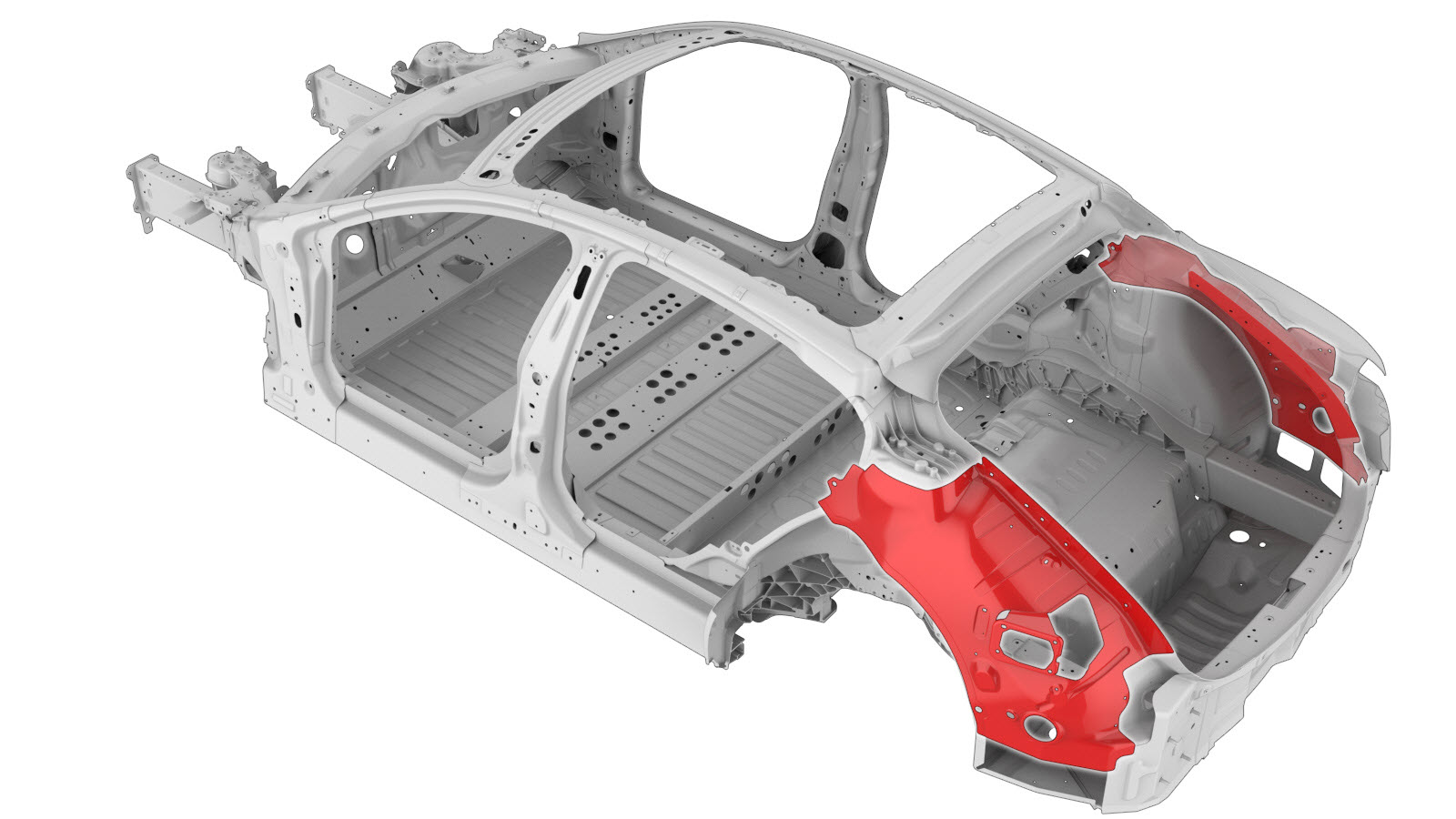

Retire Exterior del paso de rueda (completo) (vehículos fabricados hasta el 17 de febrero de 2022).

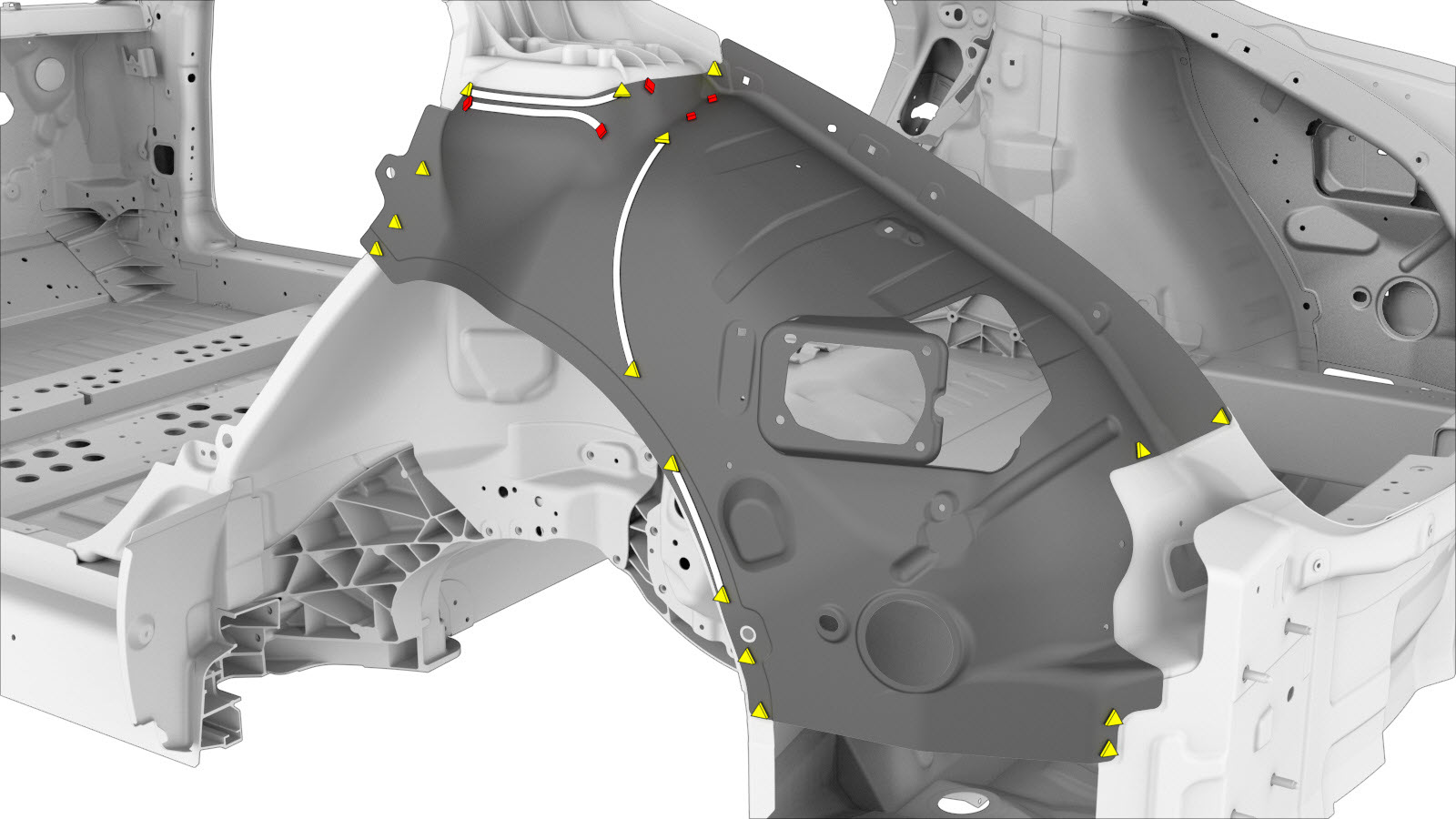

Retire el componente original.
o Soldaduras por puntos de fábrica
o SPR de fábrica

o Remaches estructurales de fábrica

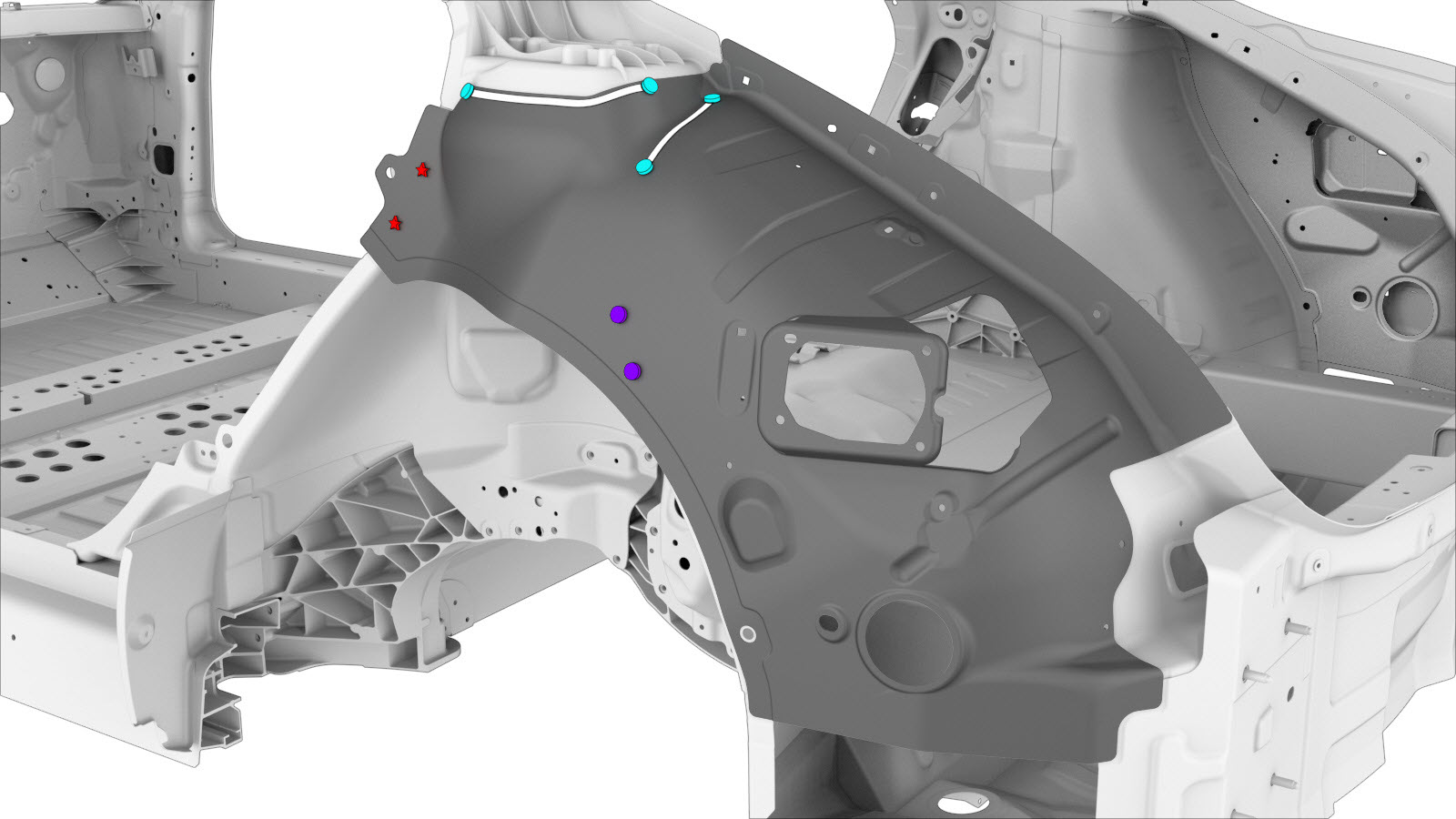

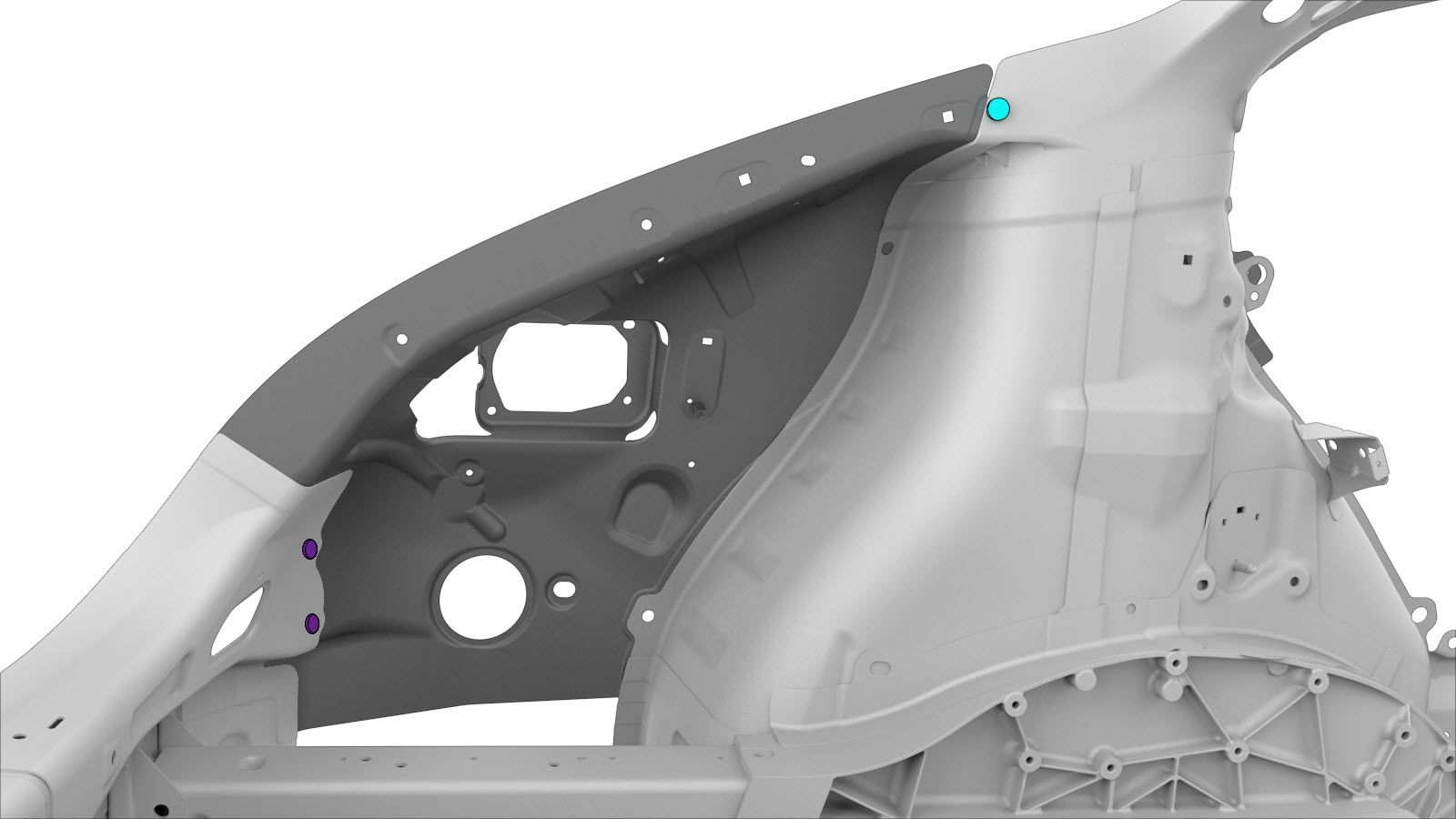

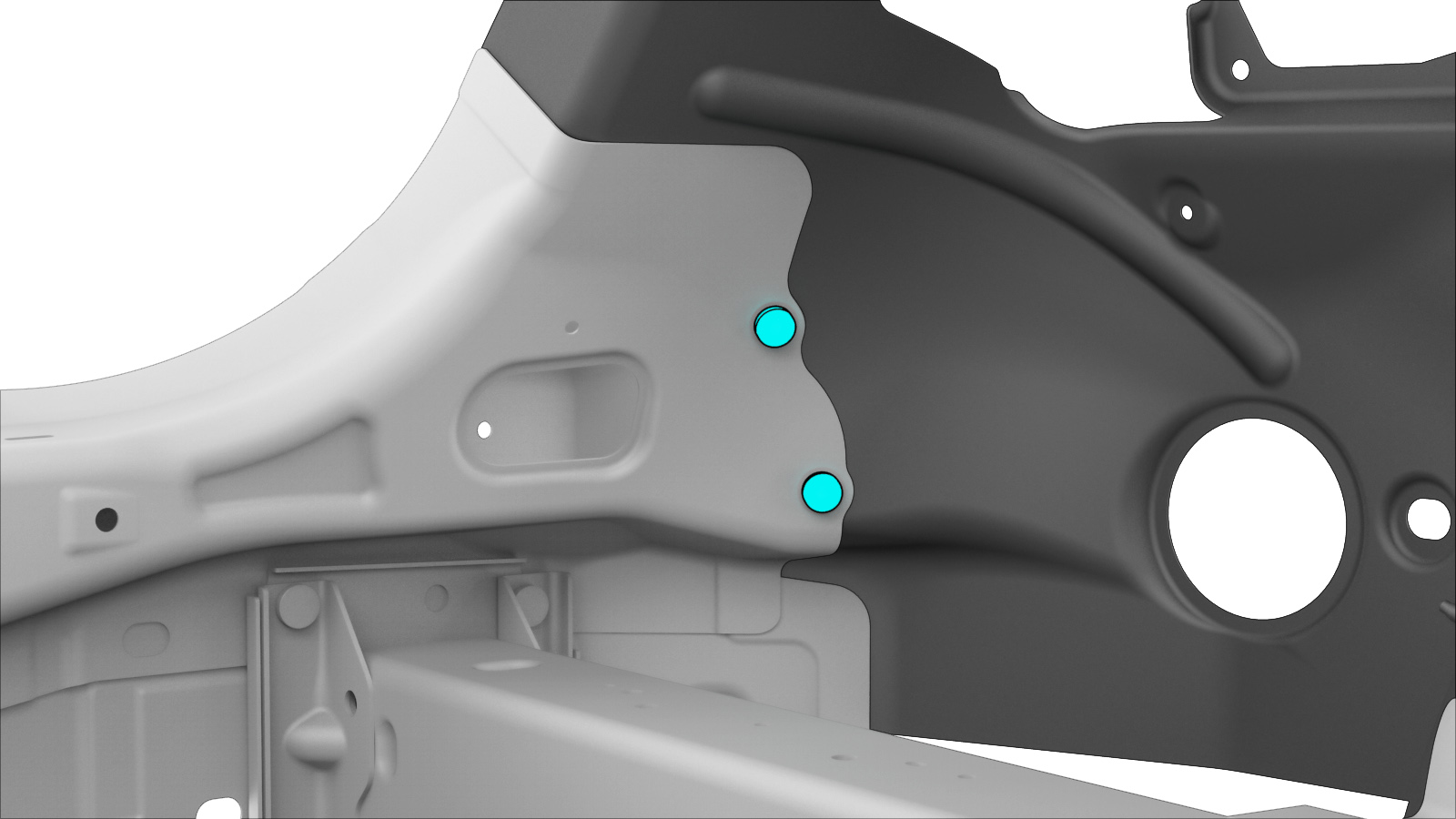

Preparación para la instalación.

o Remaches estructurales de alta resistencia, 6,5 mm

o Remaches abombados estructurales, 6,5 mm

o Remaches Flow Form, S18
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Instale Exterior del paso de rueda (completo) (vehículos fabricados hasta el 17 de febrero de 2022).
Efectúe las operaciones posteriores a la reparación necesarias.
