Refuerzo superior del nodo trasero (central)

Código de corrección: 10101805202 10101805302 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

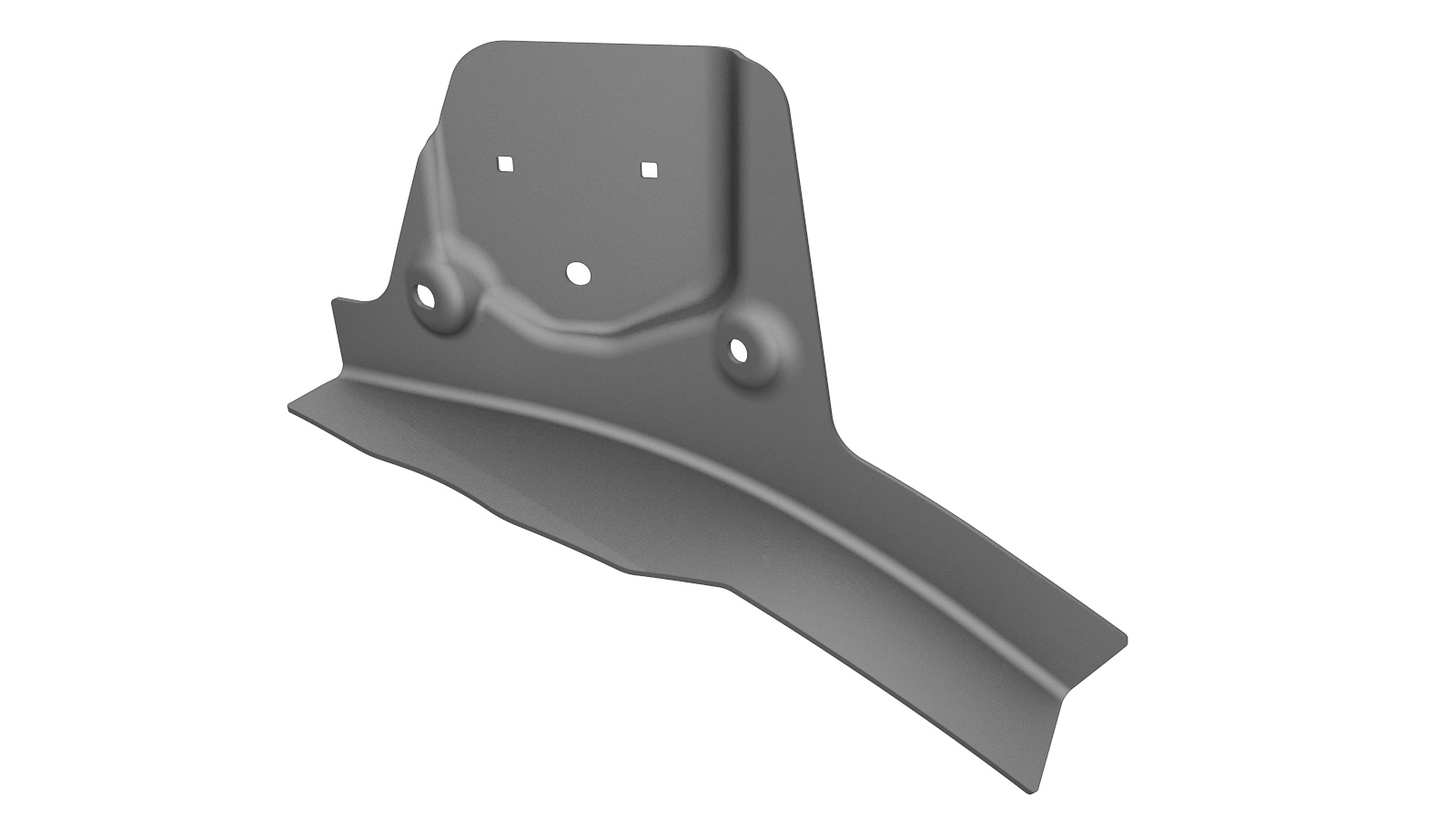

1 ASY- 2ND ROW RETRACTOR PANEL (Refuerzo superior del nodo trasero – Central)
6 Remache estructural de alta resistencia, 6,5 mm
2 Remache abombado estructural, 6,5 mm
2 Remache avellanado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Refuerzo superior del nodo trasero (trasero).
  2. Retire Refuerzo superior del nodo trasero (delantero)

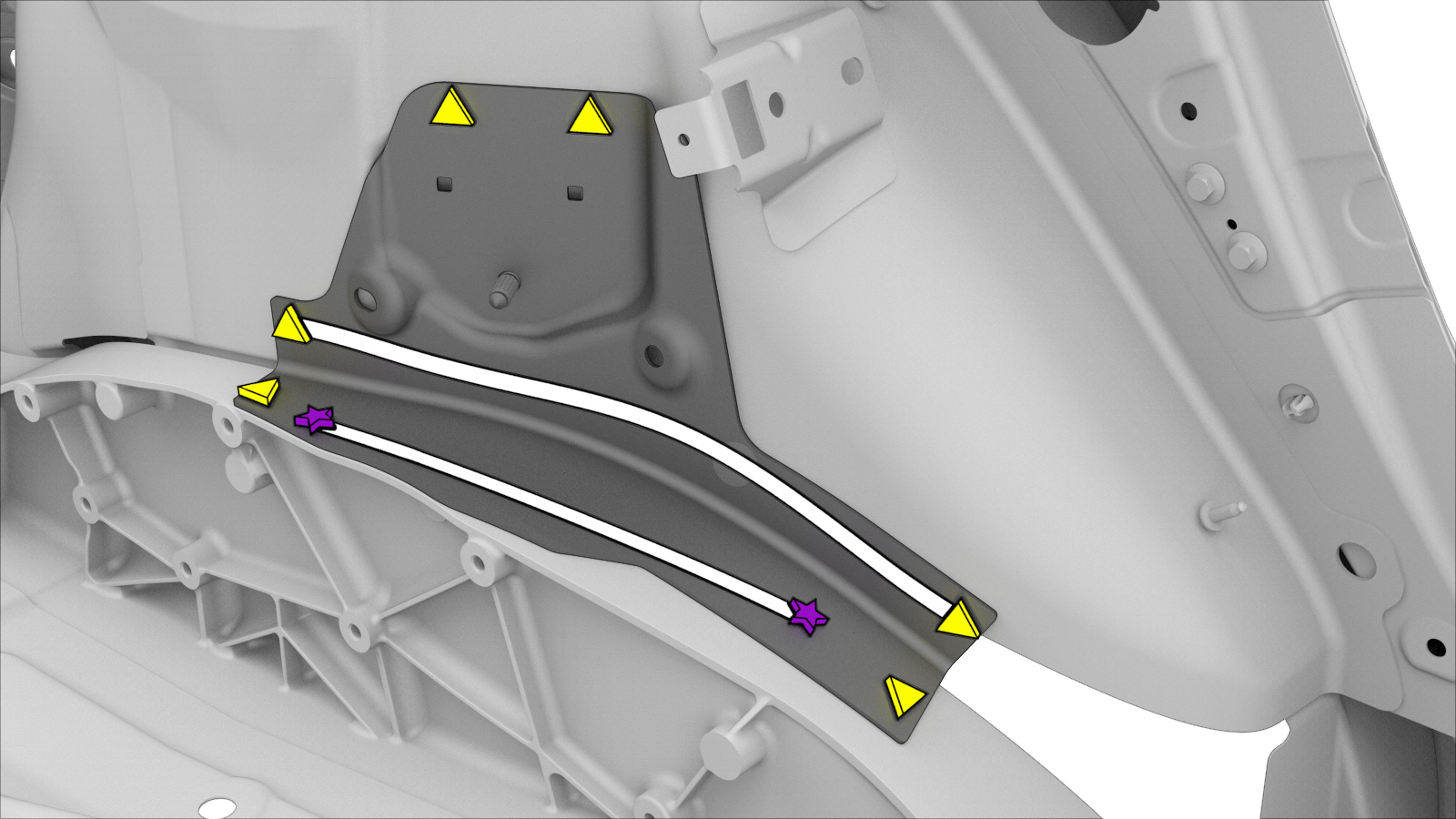

  3. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o RIVTAC

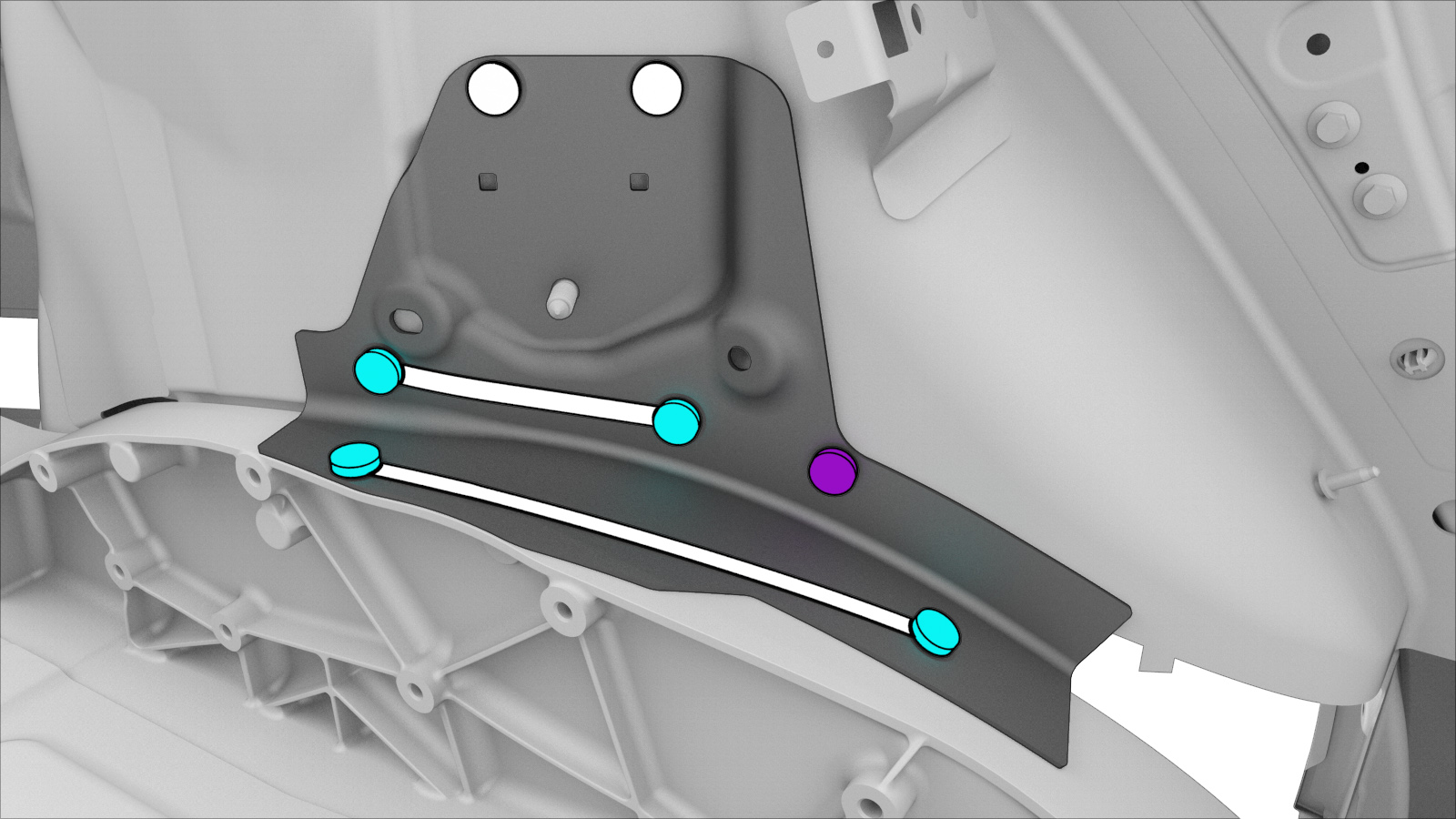

  4. Preparación para la instalación.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados estructurales, 6,5 mm

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

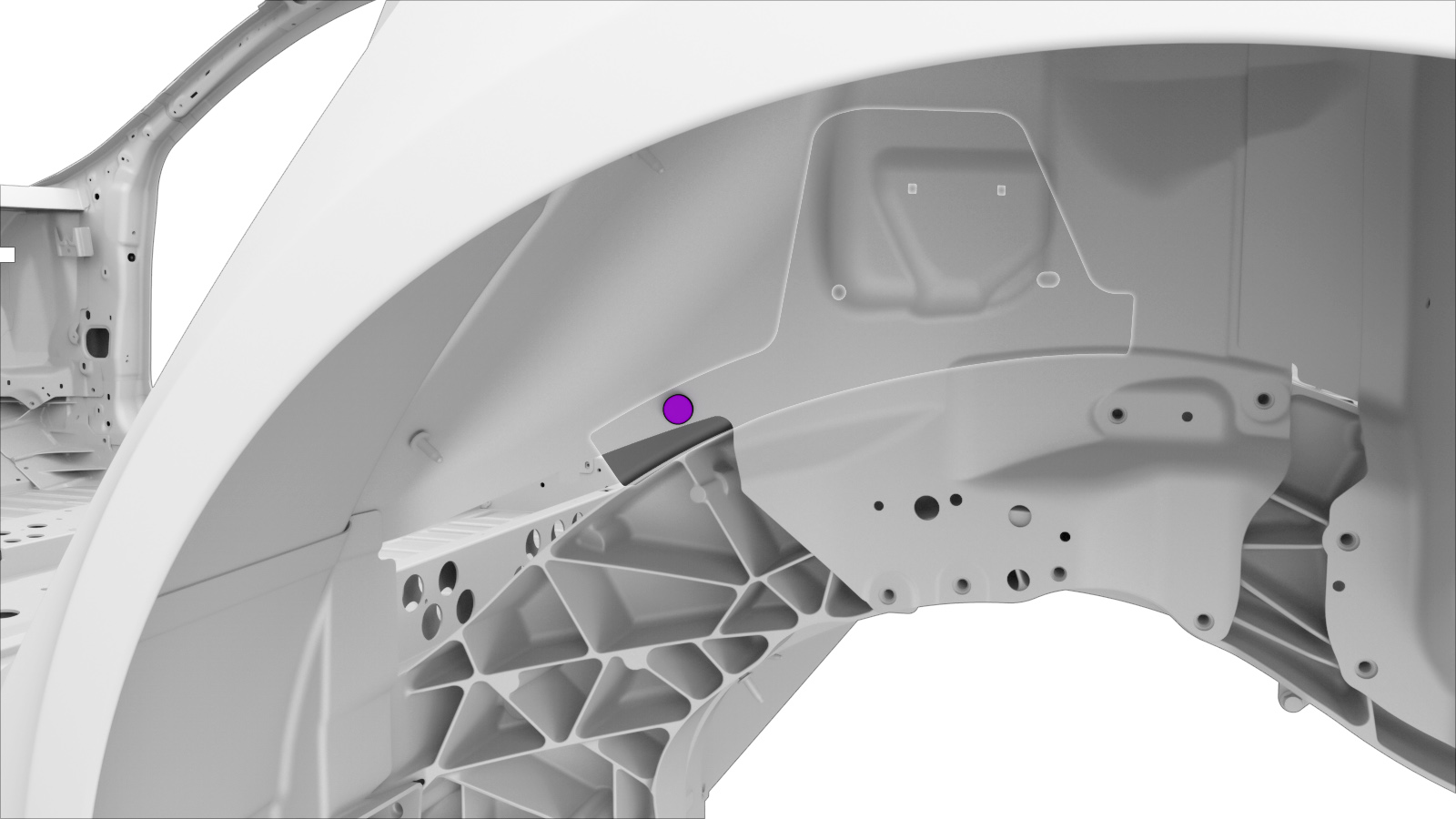

  6. Instale el componente o los componentes nuevos.
  7. Instale Refuerzo superior del nodo trasero (delantero).
  8. Instale Refuerzo superior del nodo trasero (trasero).
  9. Efectúe las operaciones posteriores a la reparación necesarias.
