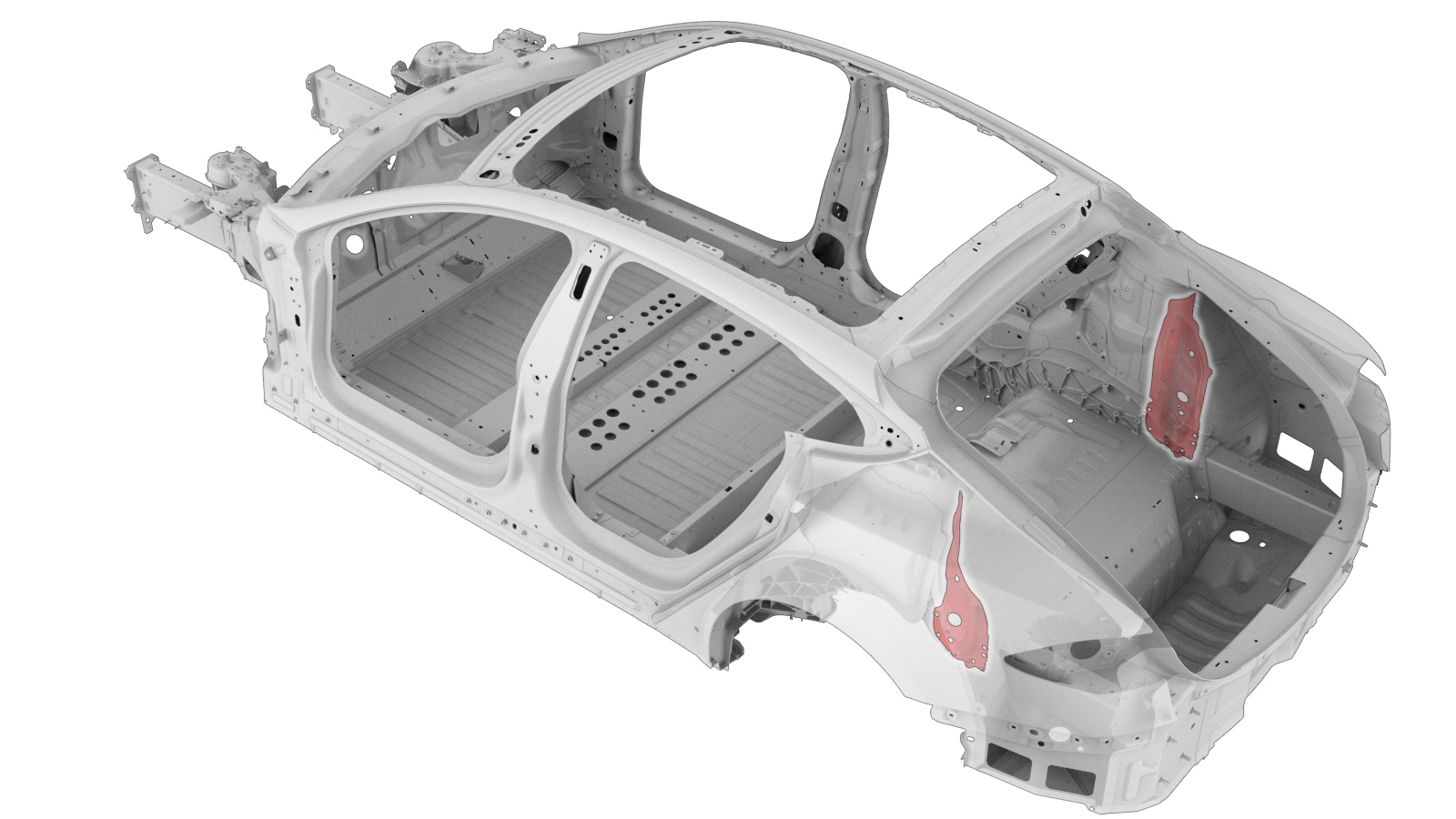

Refuerzo de la torre de amortiguación trasera
Código de corrección:
10101912902
10101912802
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

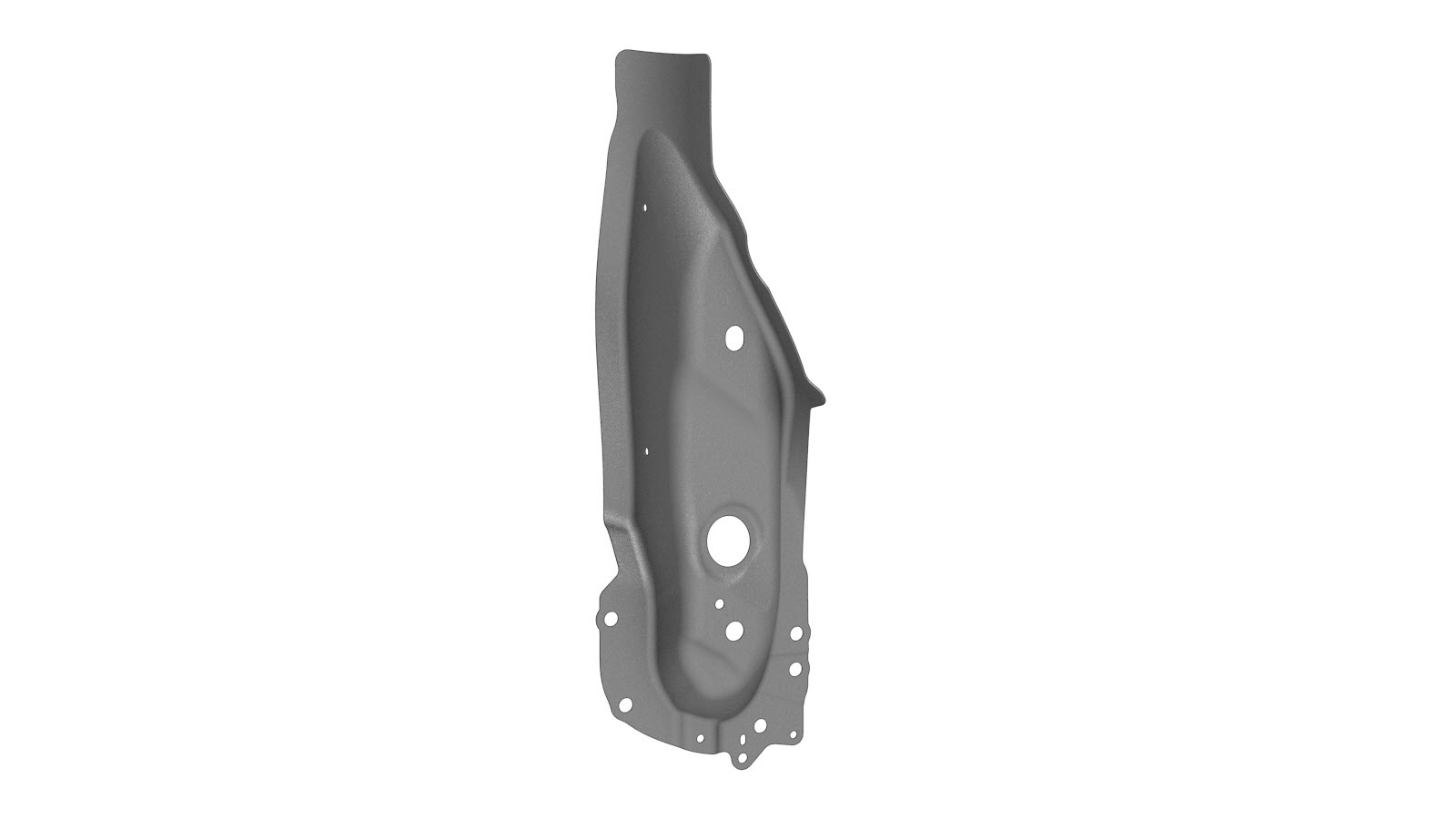

| 1 | ASY, REINF SHOCK TWR (Refuerzo de la torre del amortiguador trasero) | |
| 10 | Remache abombado estructural, 6,5 mm | |
| 2 | Remache estructural de alta resistencia, 6,5 mm | |
| 5 | Perno , M8-1.25x27,[109],G0110,M | Referencia de Tesla 1621820-00-A |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

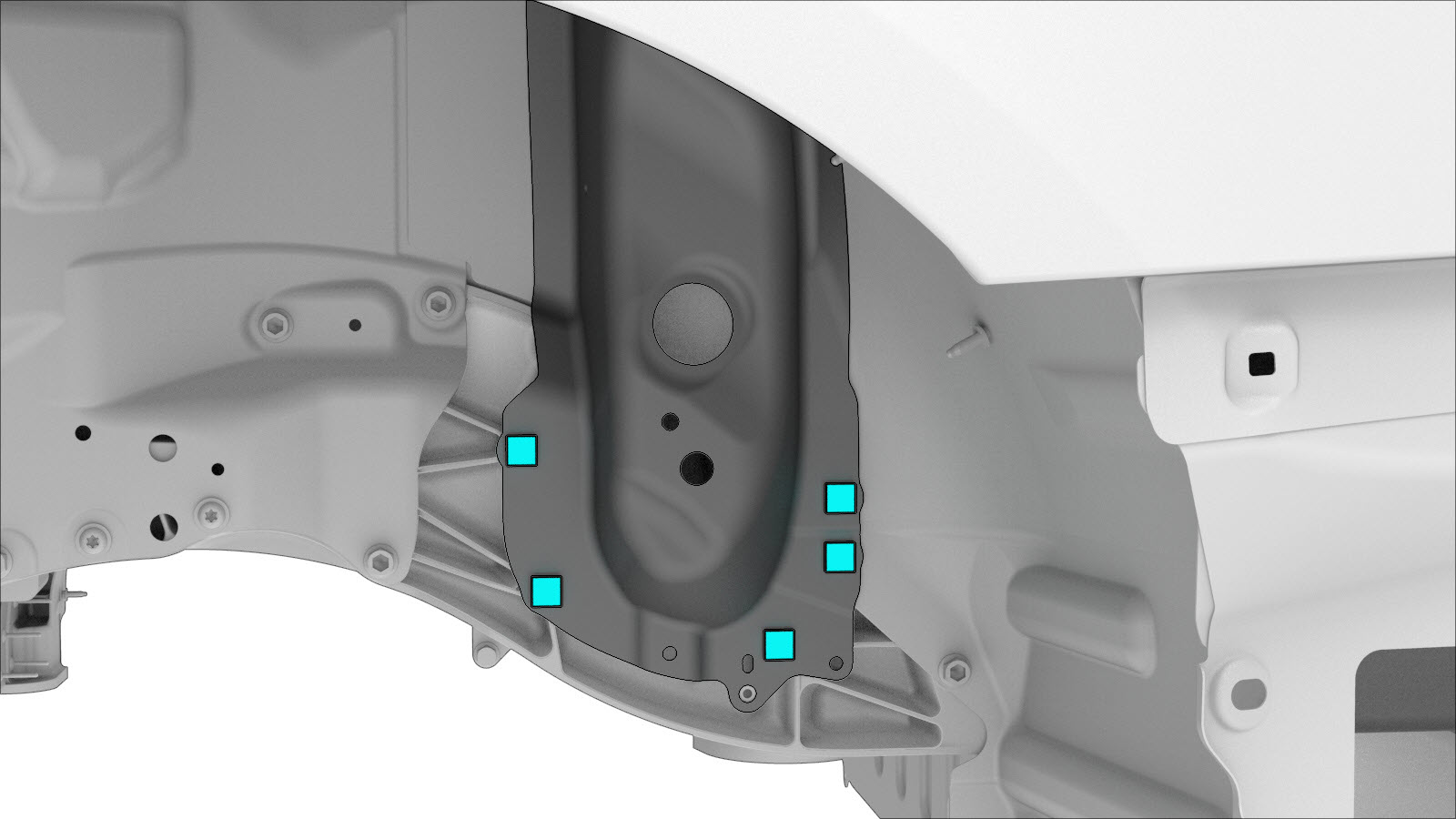

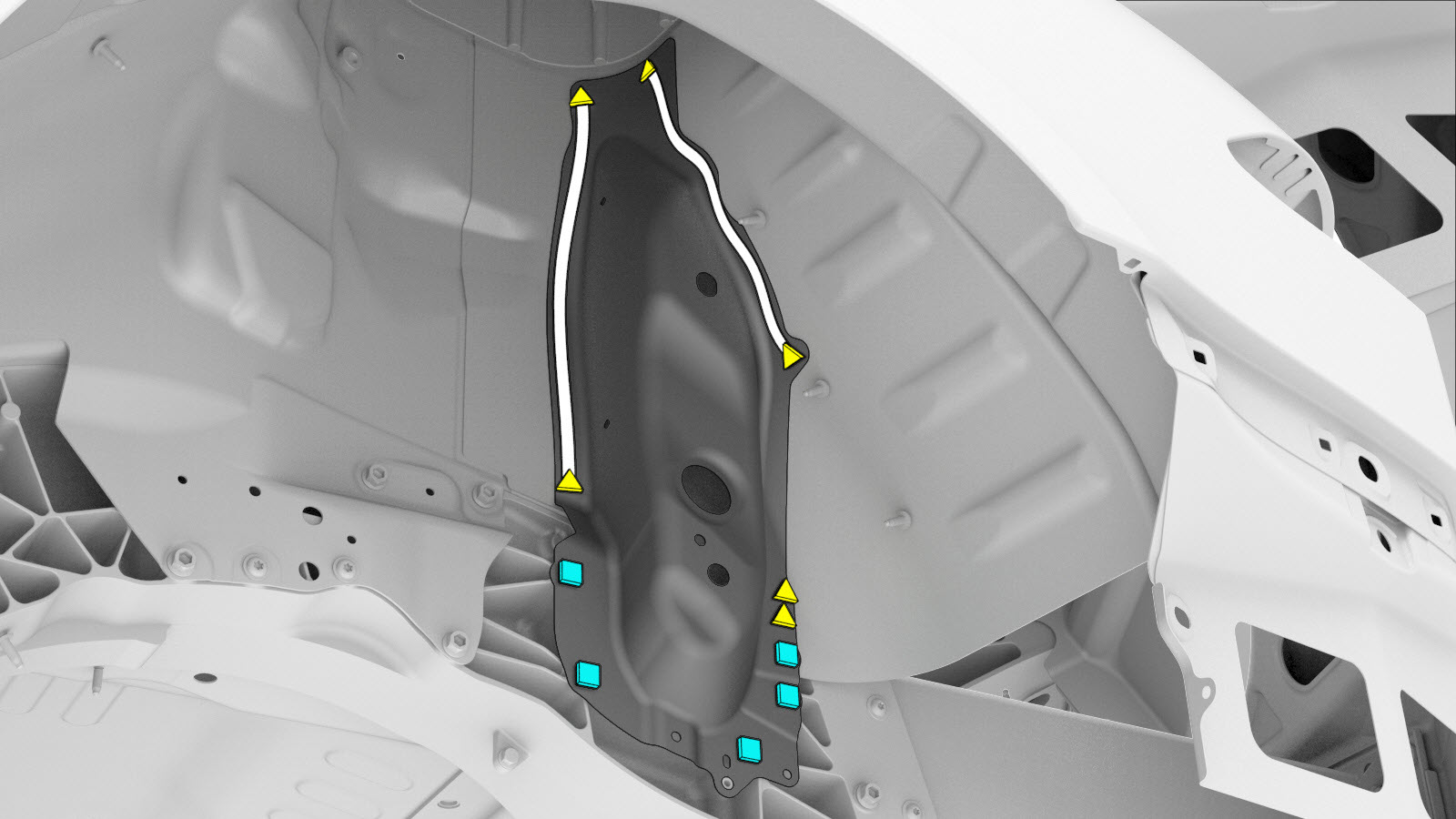

Retire el componente original.
o Soldaduras por puntos de fábrica
o Pernos
-

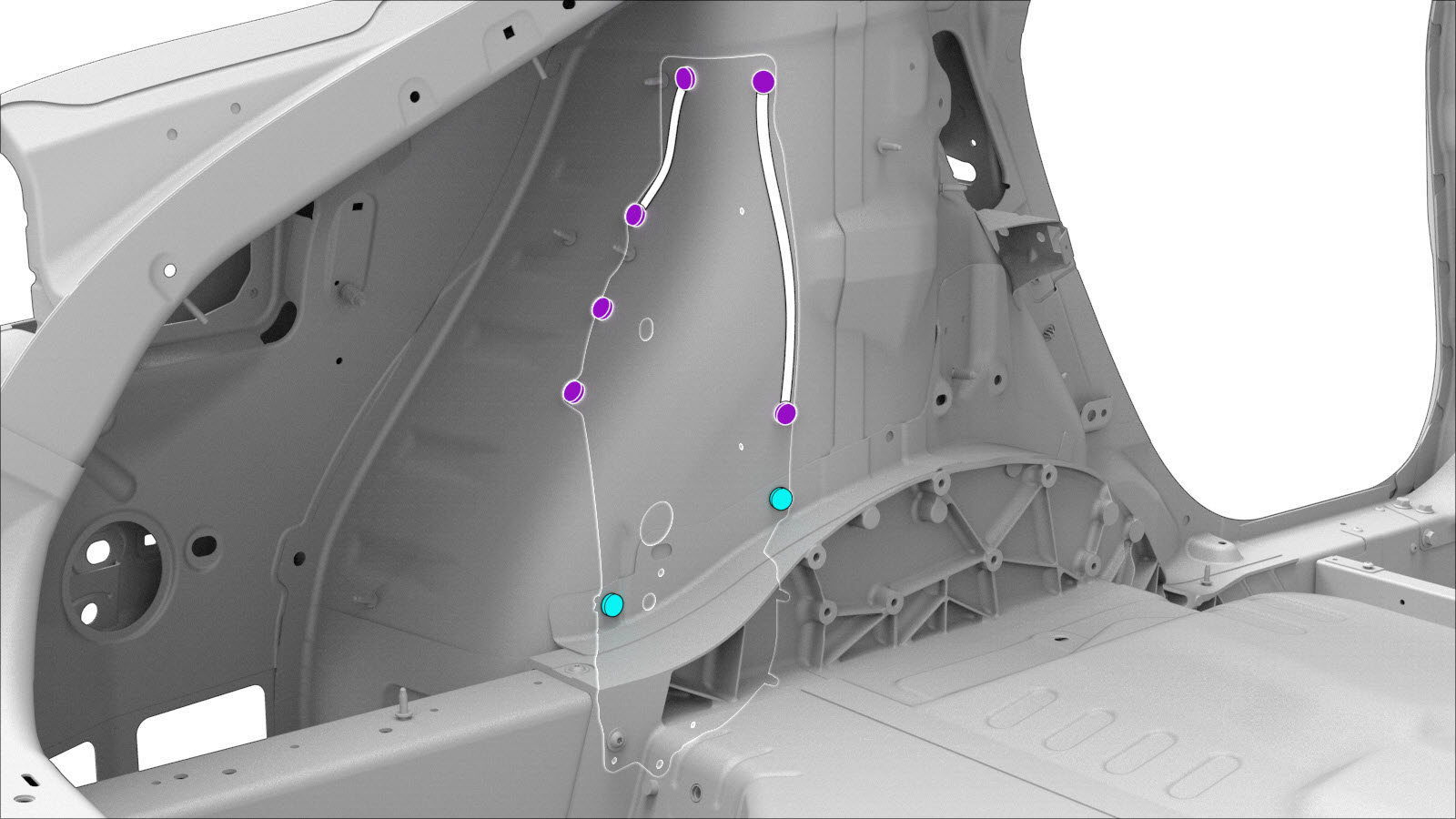

Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches abombados estructurales, 6,5 mm
o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos a 24 Nm.
- Efectúe las operaciones posteriores a la reparación necesarias.
