Panel de vierteaguas del maletero (Vehículos fabricados hasta el 21 de mayo de 2024)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	PNL, TRUNK, RR WATERFALL, MDLS (Panel de vierteaguas del maletero)
10	Remache estructural de alta resistencia, 6,5 mm
4	Remache de brida estructural
20	Remache Flow Form S08
2	Perno , SCRW HF M8-1.25x20 [10.9]ZnAl	Referencia de Tesla 1007580-00-A.
2	Tuerca , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK	Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

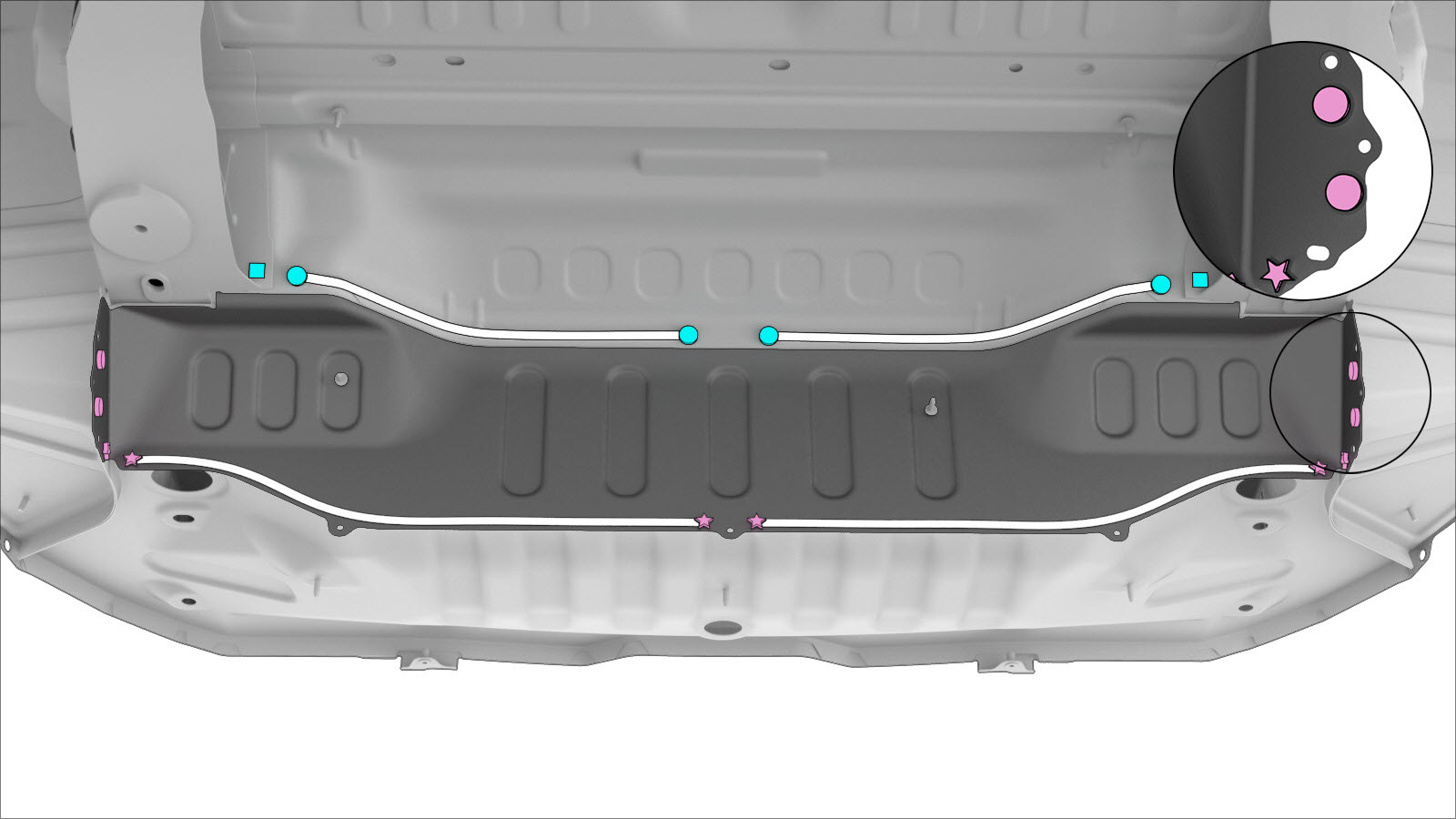

Retire el componente original.

o Soldaduras por puntos de fábrica

o Remaches estructurales de fábrica

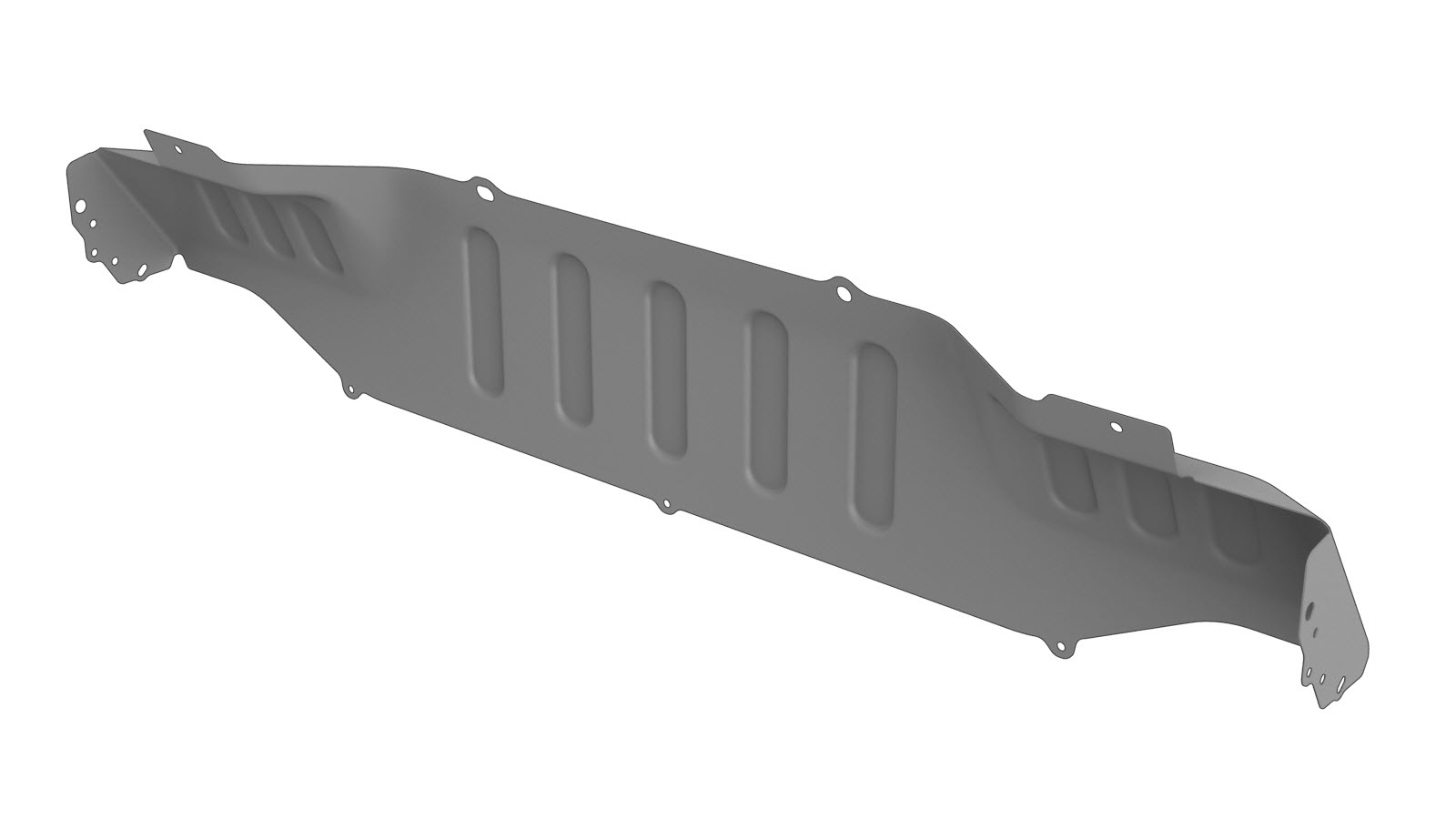

BOM

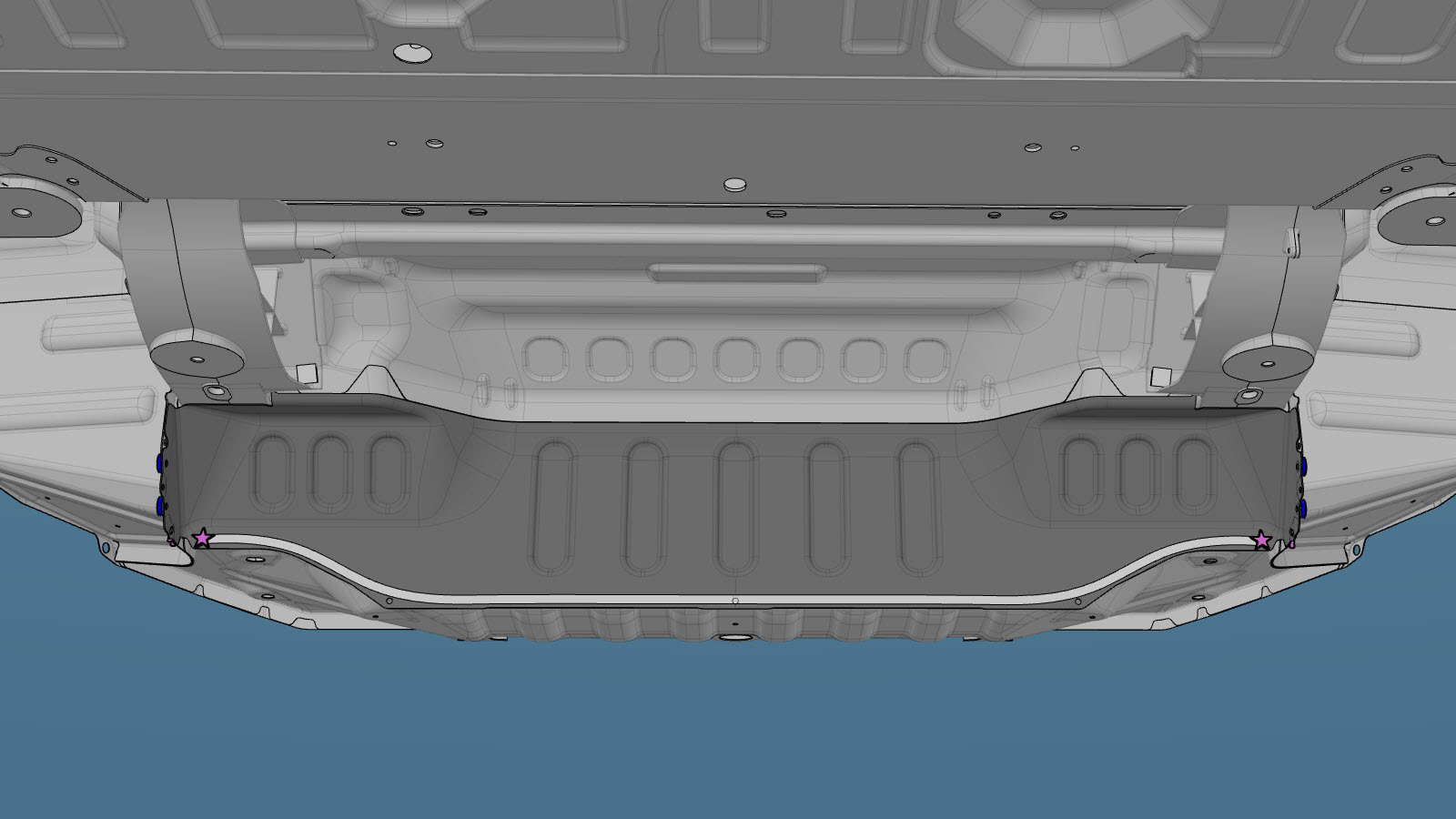

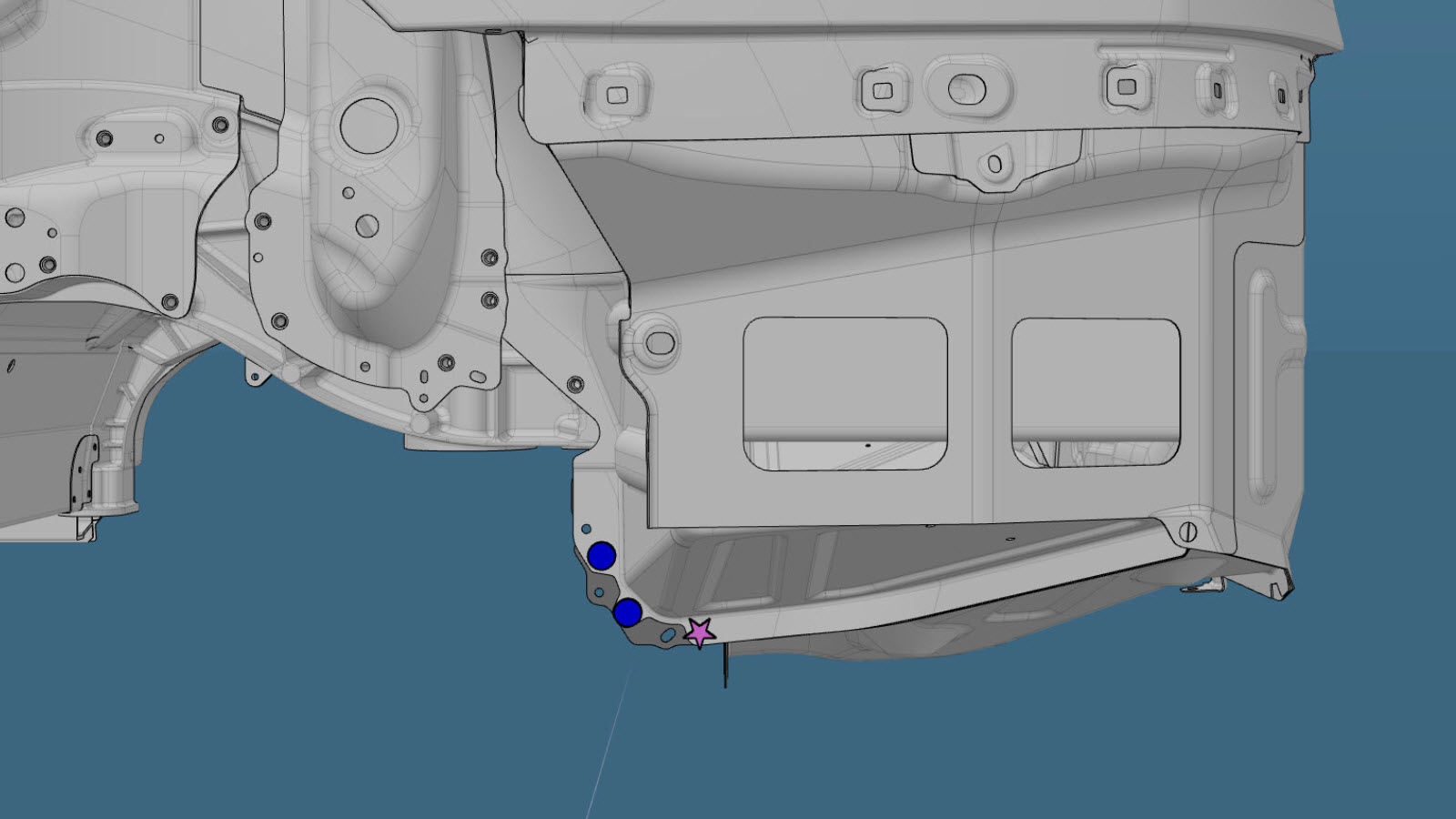

Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

o Remaches estructurales de alta resistencia, 6,5 mm

o Remaches de brida estructurales, 6,5 mm

o Remaches Flow Form, S08

o Pernos

Tuerca

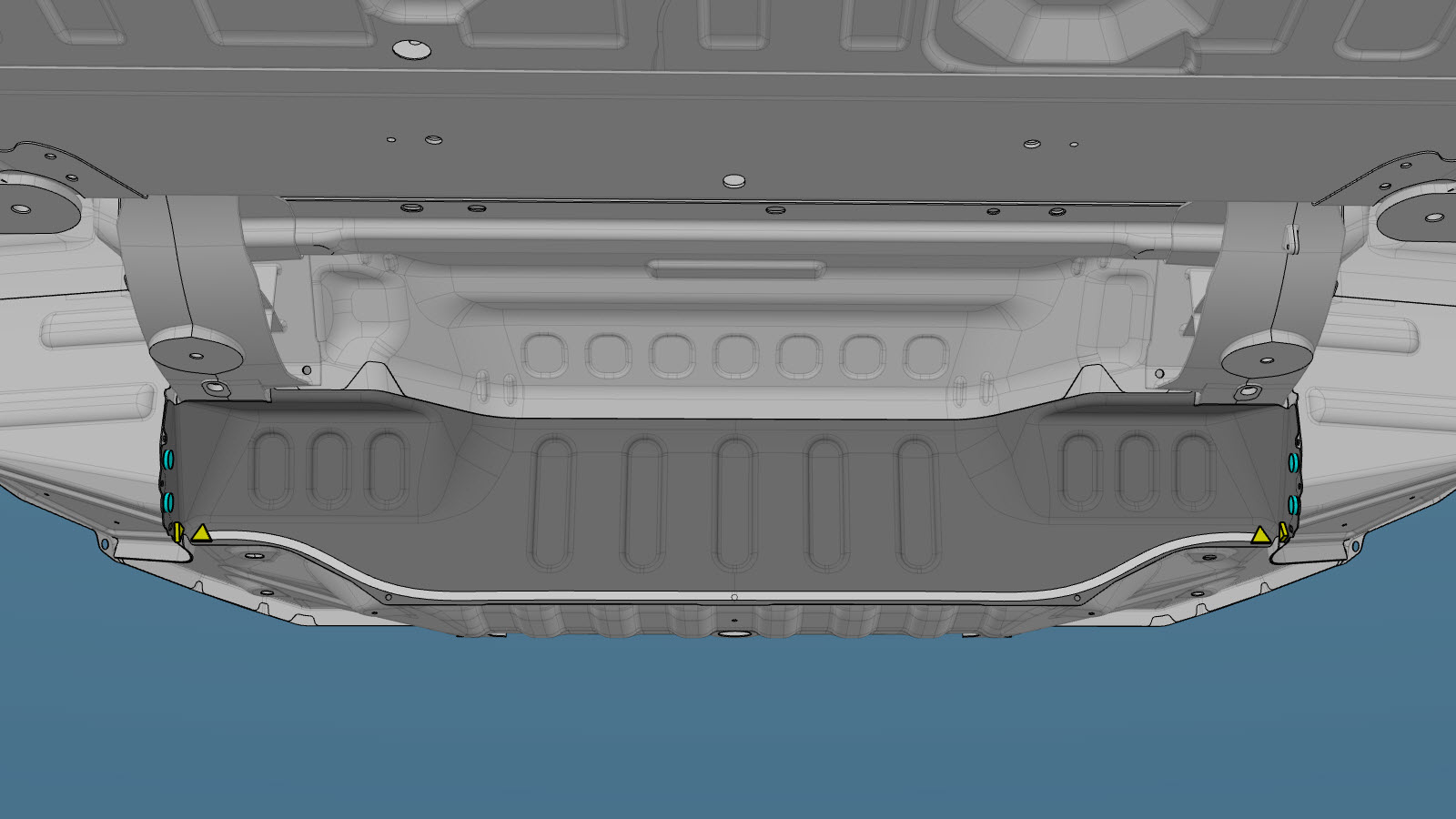

Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 25 Nm.
Efectúe las operaciones posteriores a la reparación necesarias.
