Interior de la caja de torsión

Código de corrección: 10101006002 10101005902 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

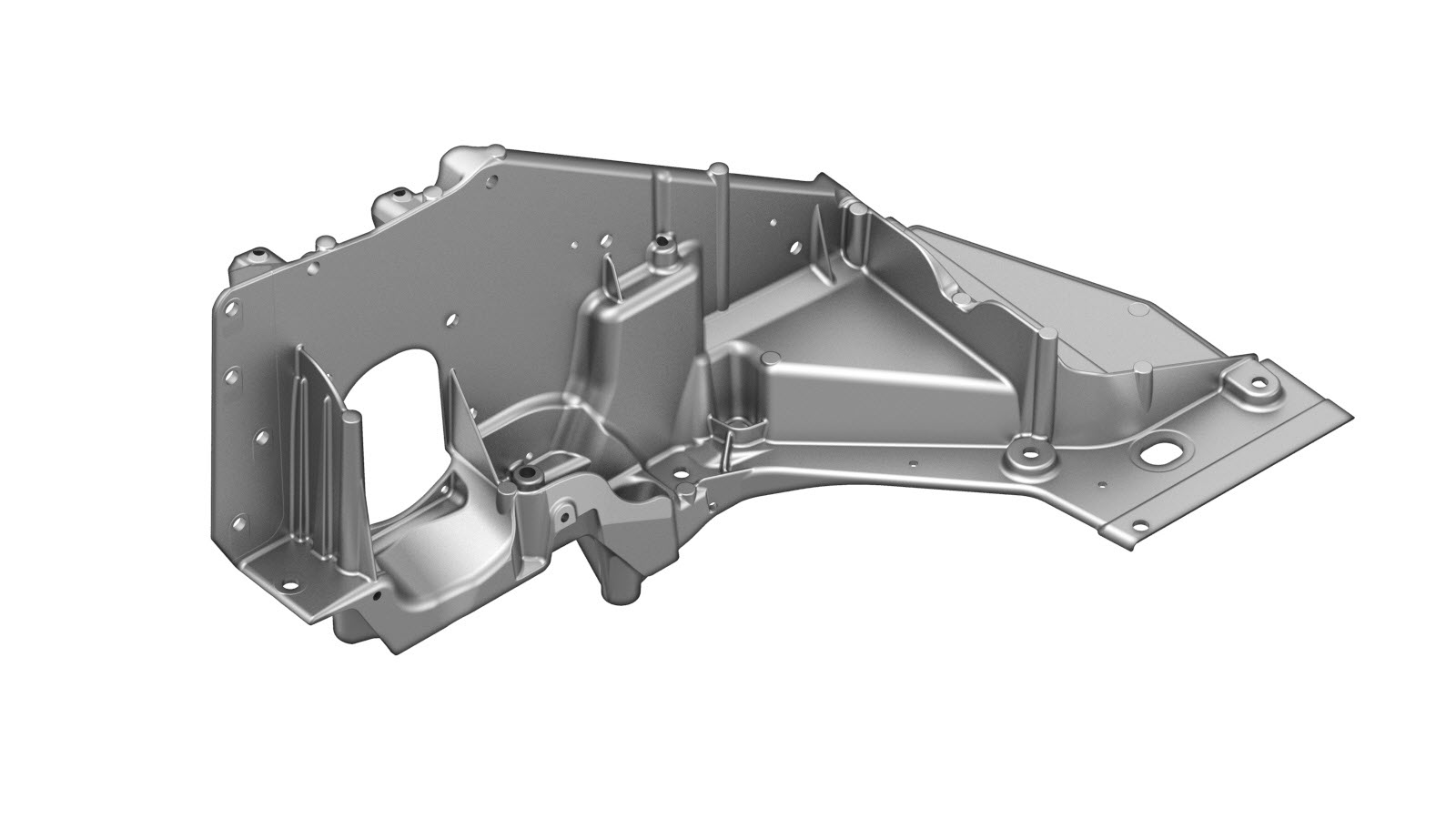

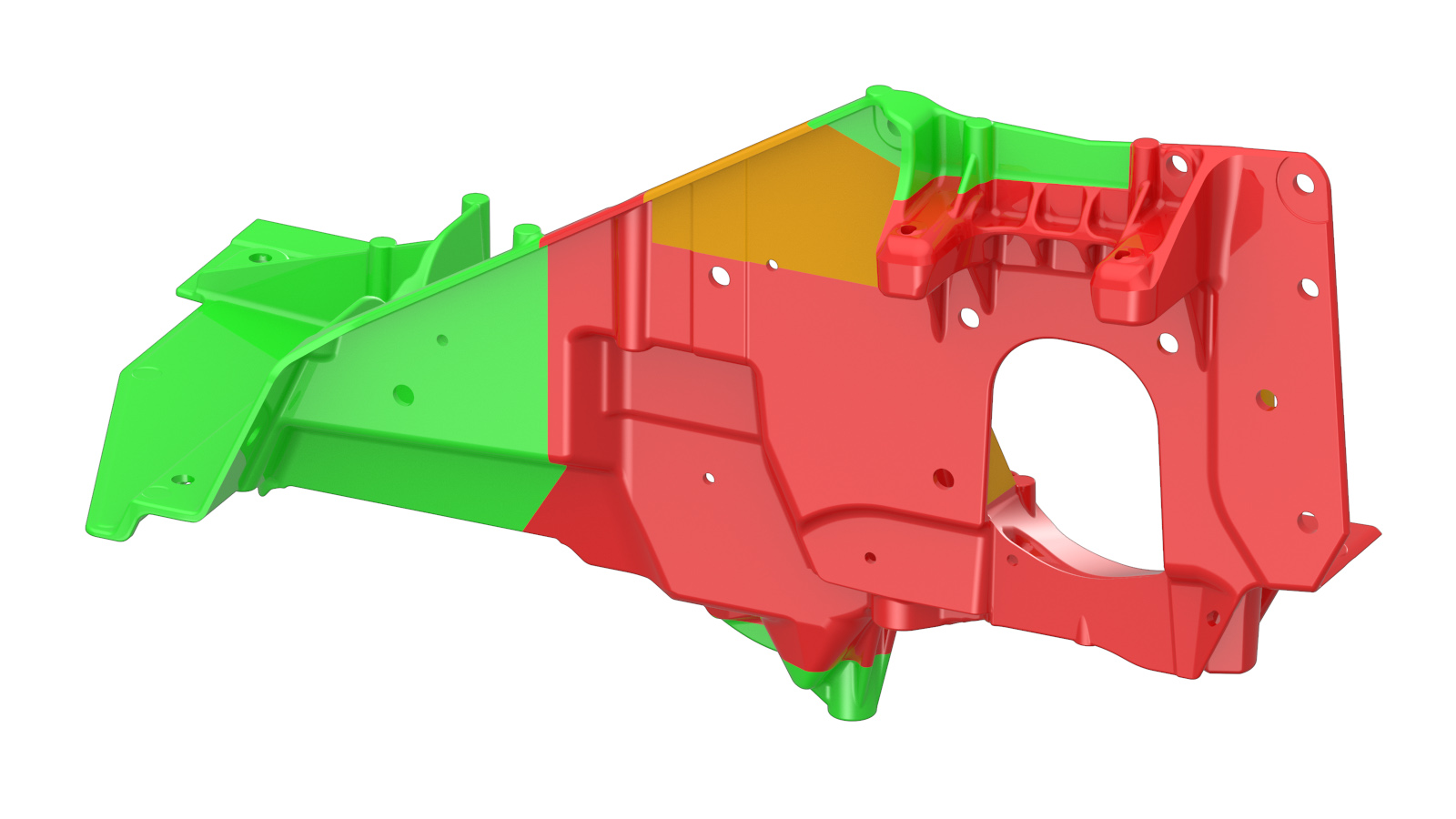

1 SOPORTE DE MOTOR/CAJA DE TORSIÓN (Interior de la caja de torsión)
Componente izquierdo: 12

Componente derecho: 14

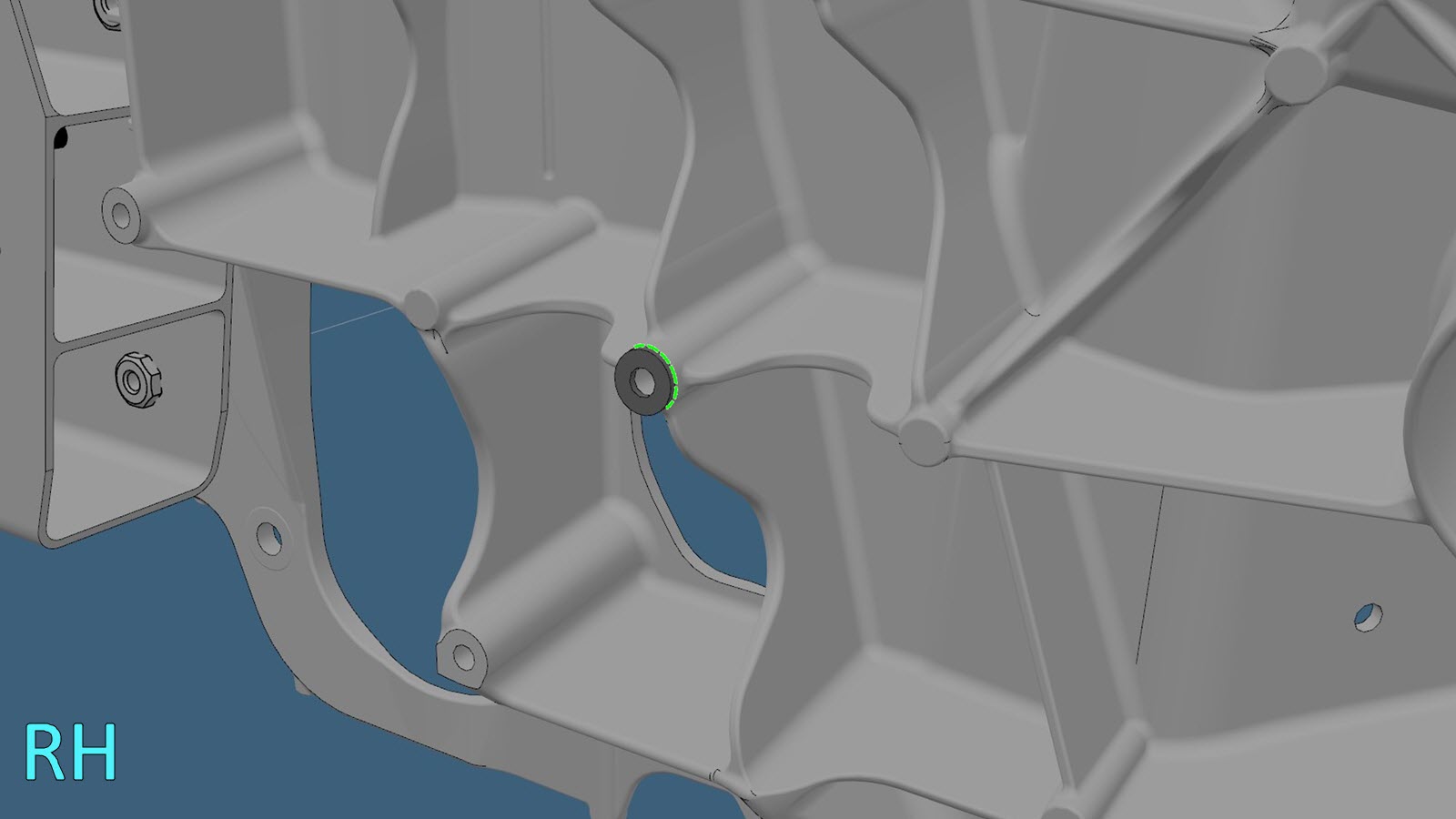

 Perno, cabeza Torx , T2000, M8x1.25-28, PF, [88], G1009 Referencia de Tesla 1621839-00-B
6 Perno, cabeza Torx , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08 Referencia de Tesla 1022448-00-A
1 Perno BOLT,HH,M8-1,25x27,[109],G0110,M Referencia de Tesla 1621820-00-A

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

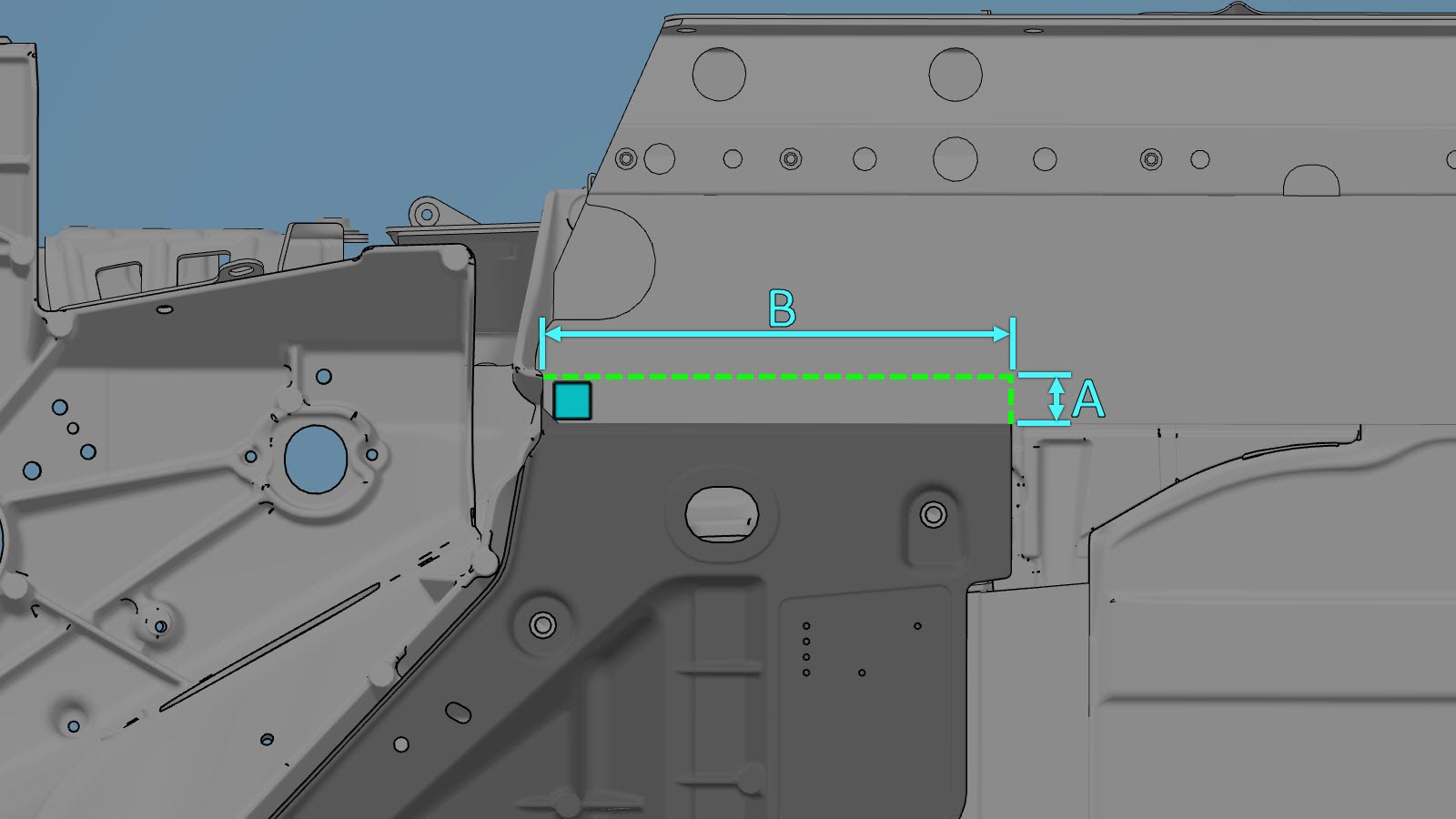

  1. Retire la parte indicada del componente original del larguero.

    Línea de corte

    Línea/punto de referencia

    • A = 24 mm.
    • B = 213 mm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Guarde la parte retirada del larguero, se volverá a instalar.

    o Pernos

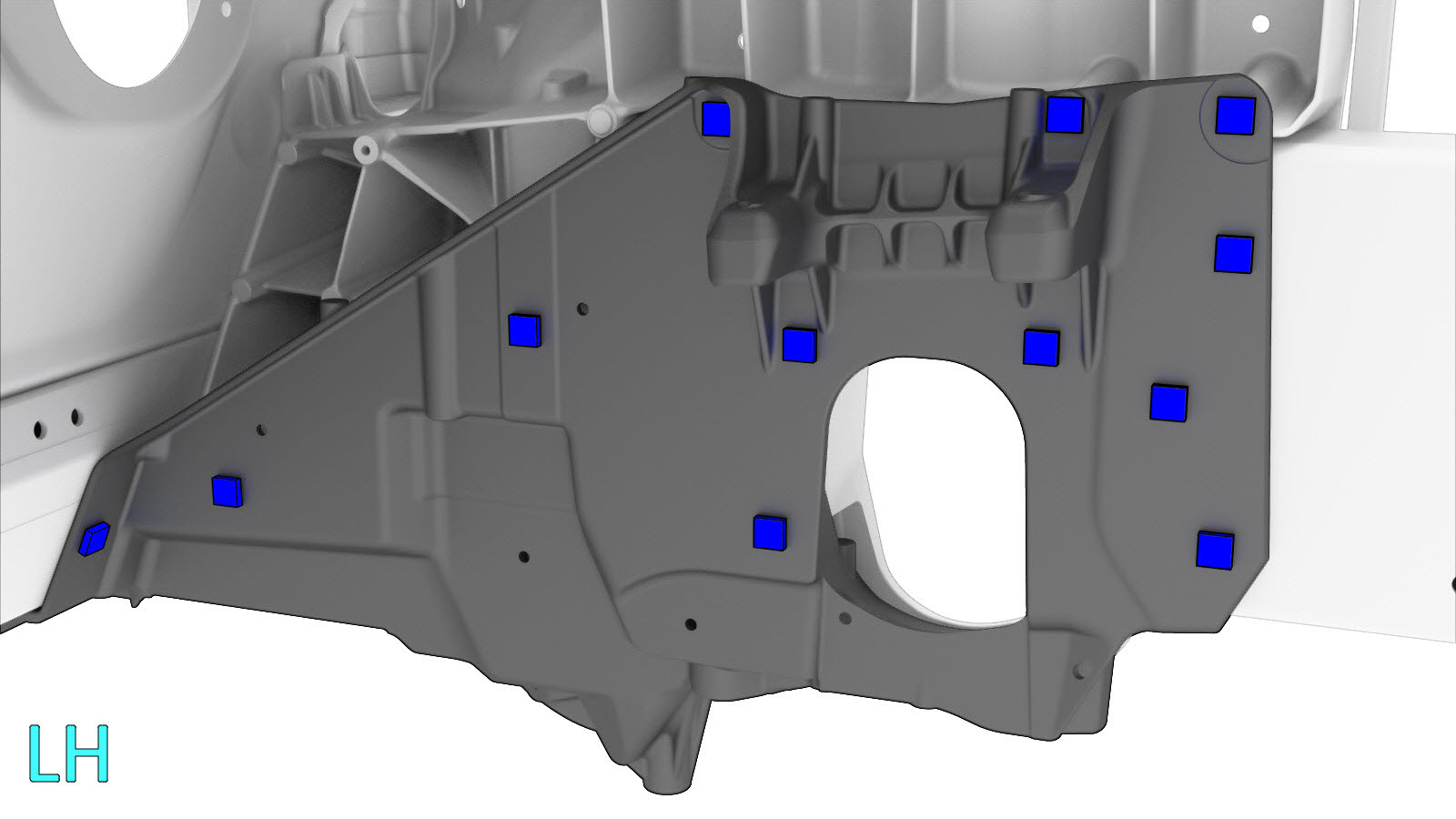

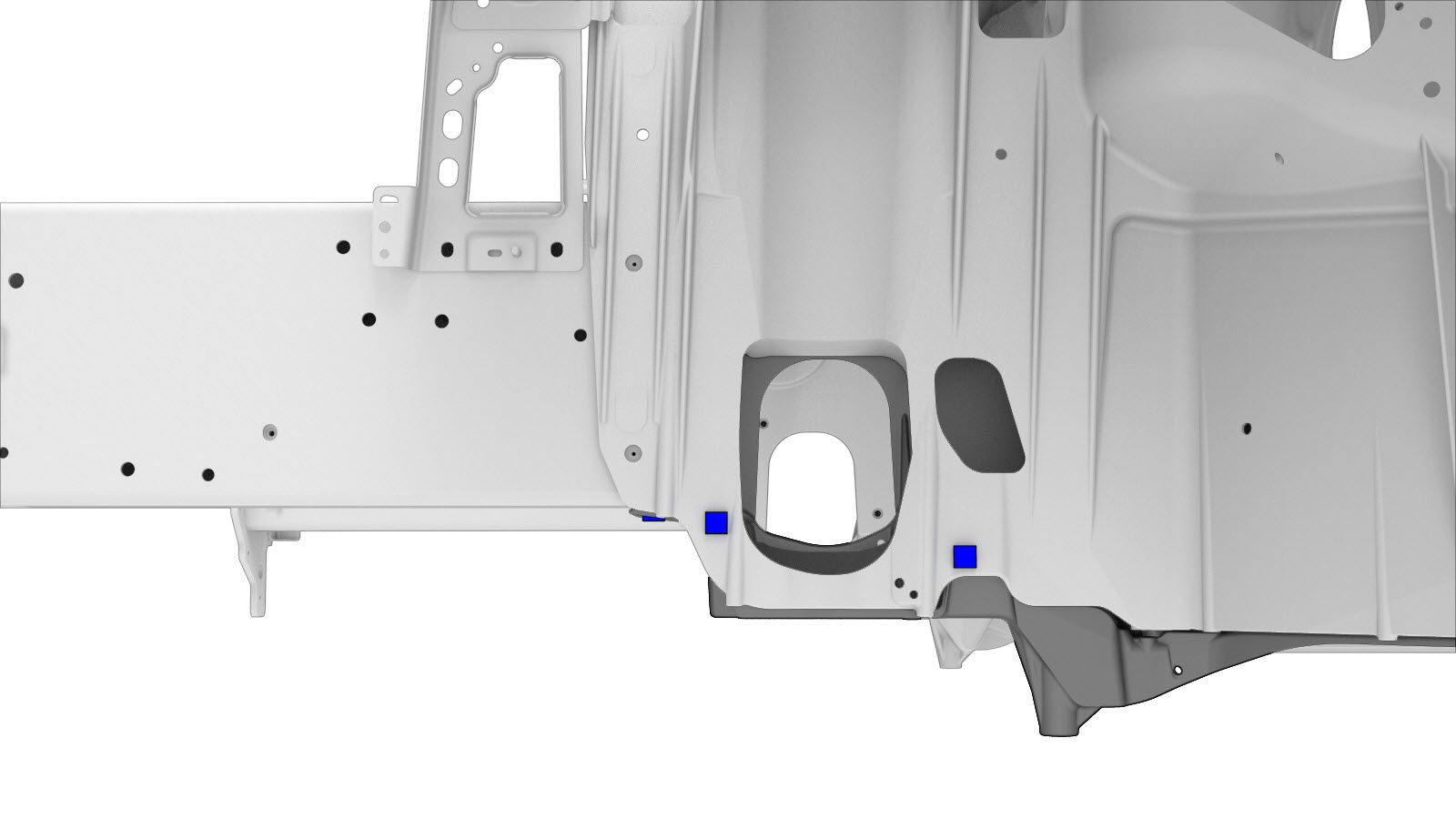

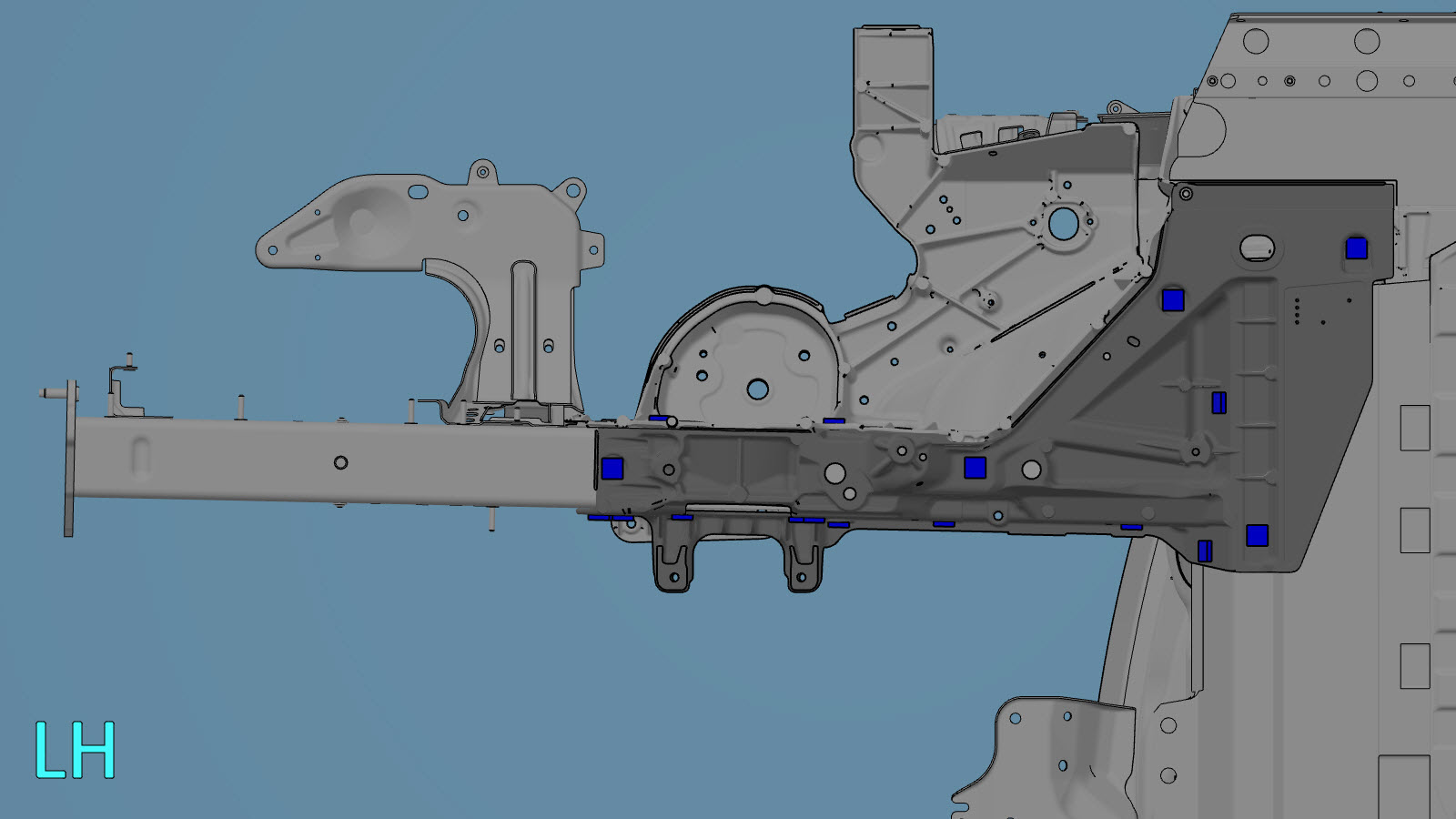

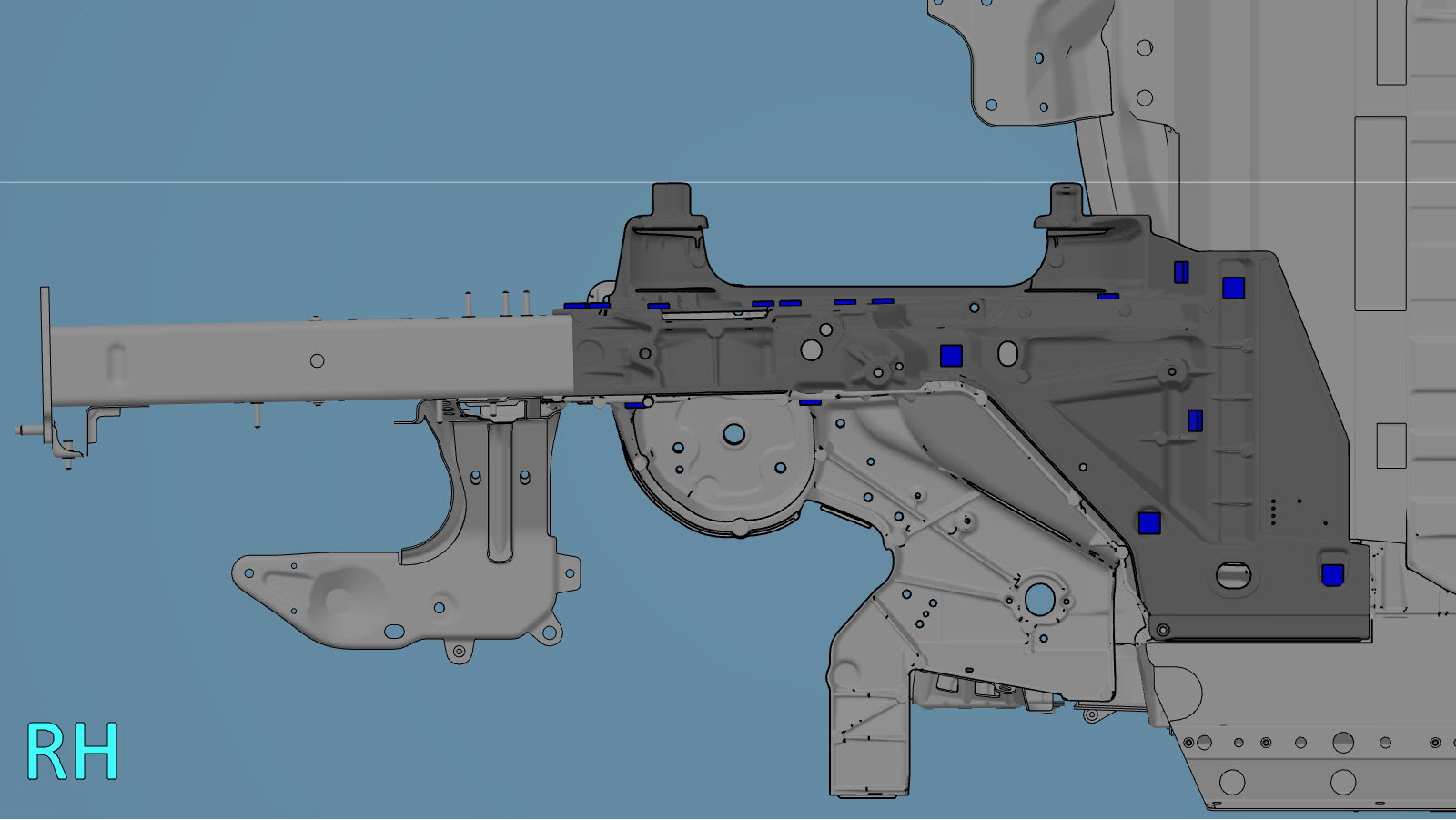

  2. Retire el componente original.

    o Perno, Torx

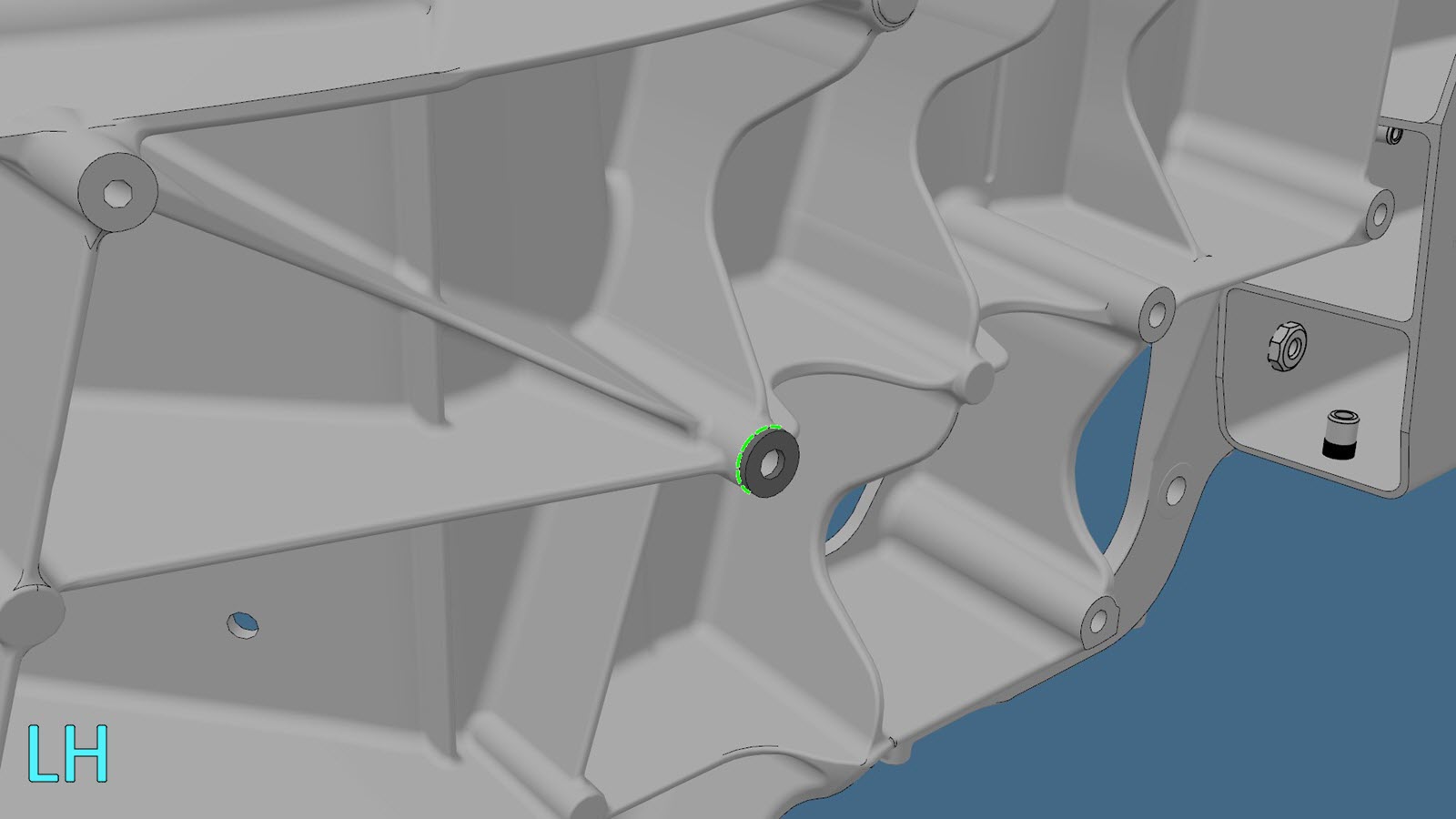

  3. Retire 2 mm de material de la superficie indicada para asegurarse de que la torre del amortiguador no está en contacto con la nueva caja de torsión.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si su vehículo tenía originalmente una fijación en esta posición, no se sustituirá.
  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

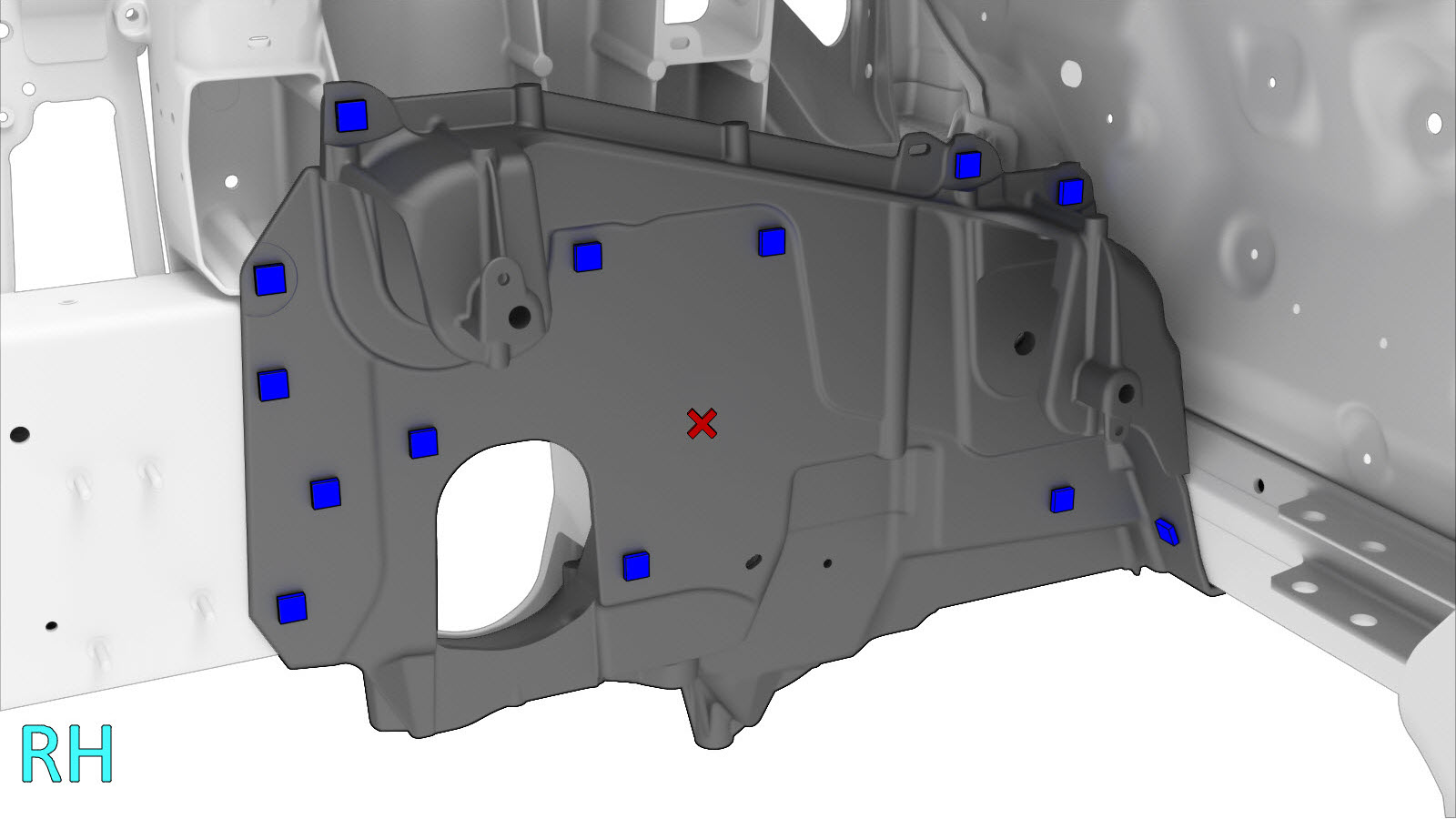

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Perno, Torx

    o Pernos

    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale la parte del larguero que se desmontó anteriormente (marcada en rojo). Aplique adhesivo estructural en las superficies de contacto de la parte cortada del larguero y en el interior de la caja de torsión.
  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No aplique adhesivo estructural al componente ni al vehículo en la zona indicada.
  6. Instale el componente o los componentes nuevos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Rellene con adhesivo estructural los huecos restantes entre la parte del larguero reinstalada y el interior de la caja de torsión.
    Apriete los pernos a 30 Nm.
  7. Efectúe las operaciones posteriores a la reparación necesarias.
