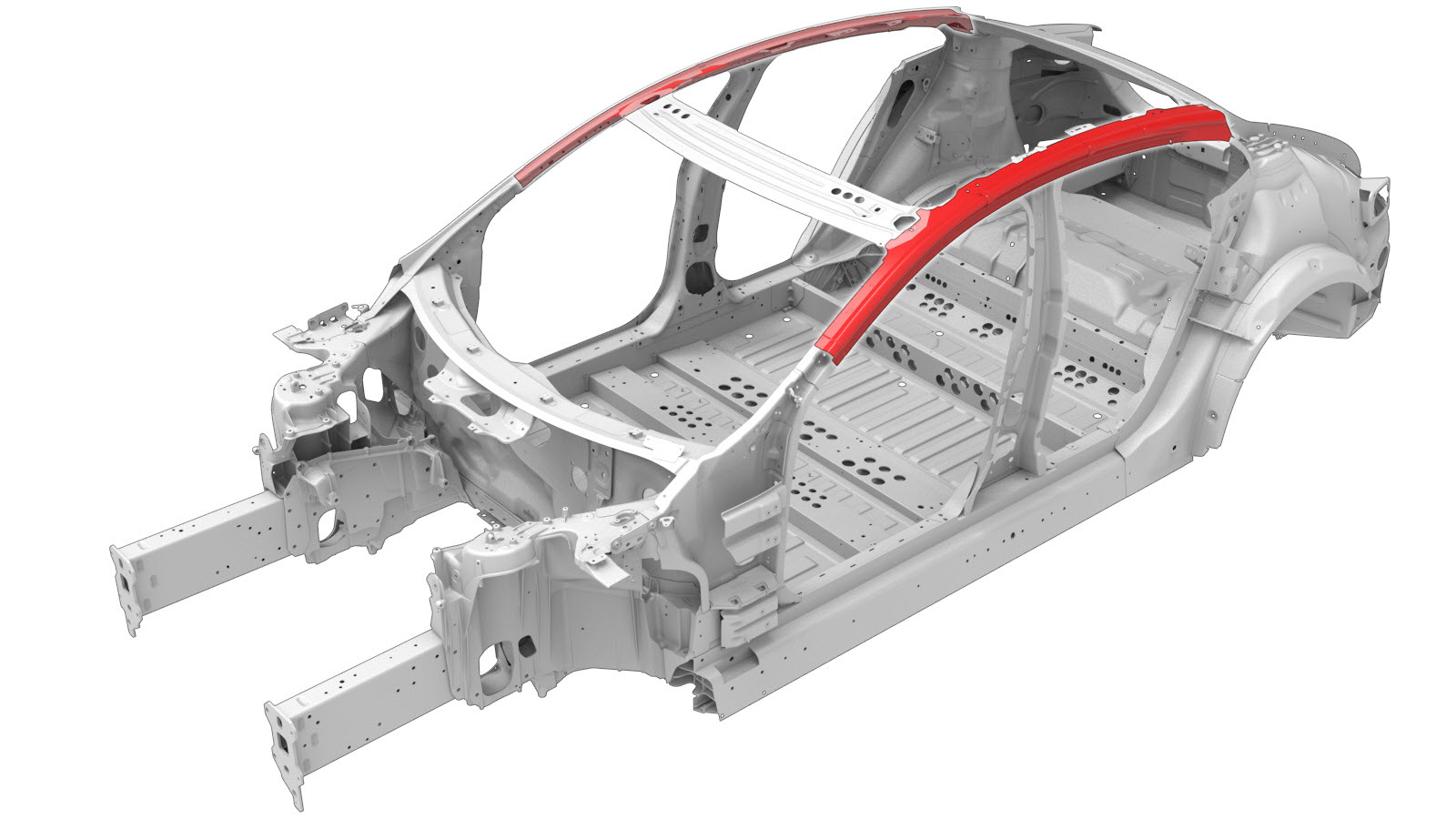

Raíl exterior del techo
Código de corrección:
10100126102
10100126202
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

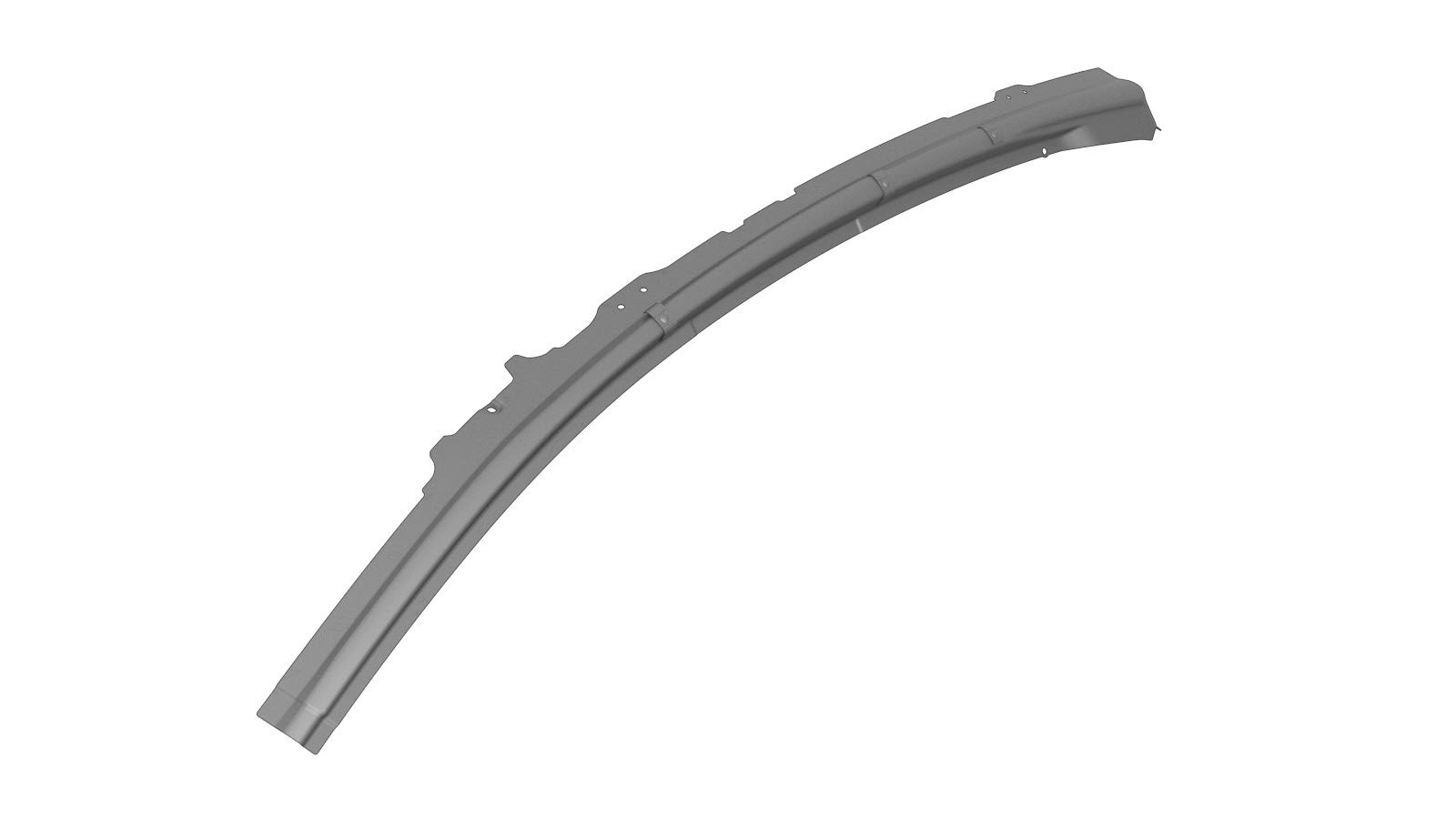

| 1 | ASY - ROOF RAIL OUTER (Raíl del techo exterior) | |
| 3 | Remache estructural de alta resistencia, 6,5 mm | |
| 1 | Remache Flow Form S28 | |
| 5 | Remache Flow Form S38 | |
| 8 | Remache Flow Form S48 | |
| 3 | Remache Flow Form S58 | |
| 3 | Remache Flow Form S68 |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

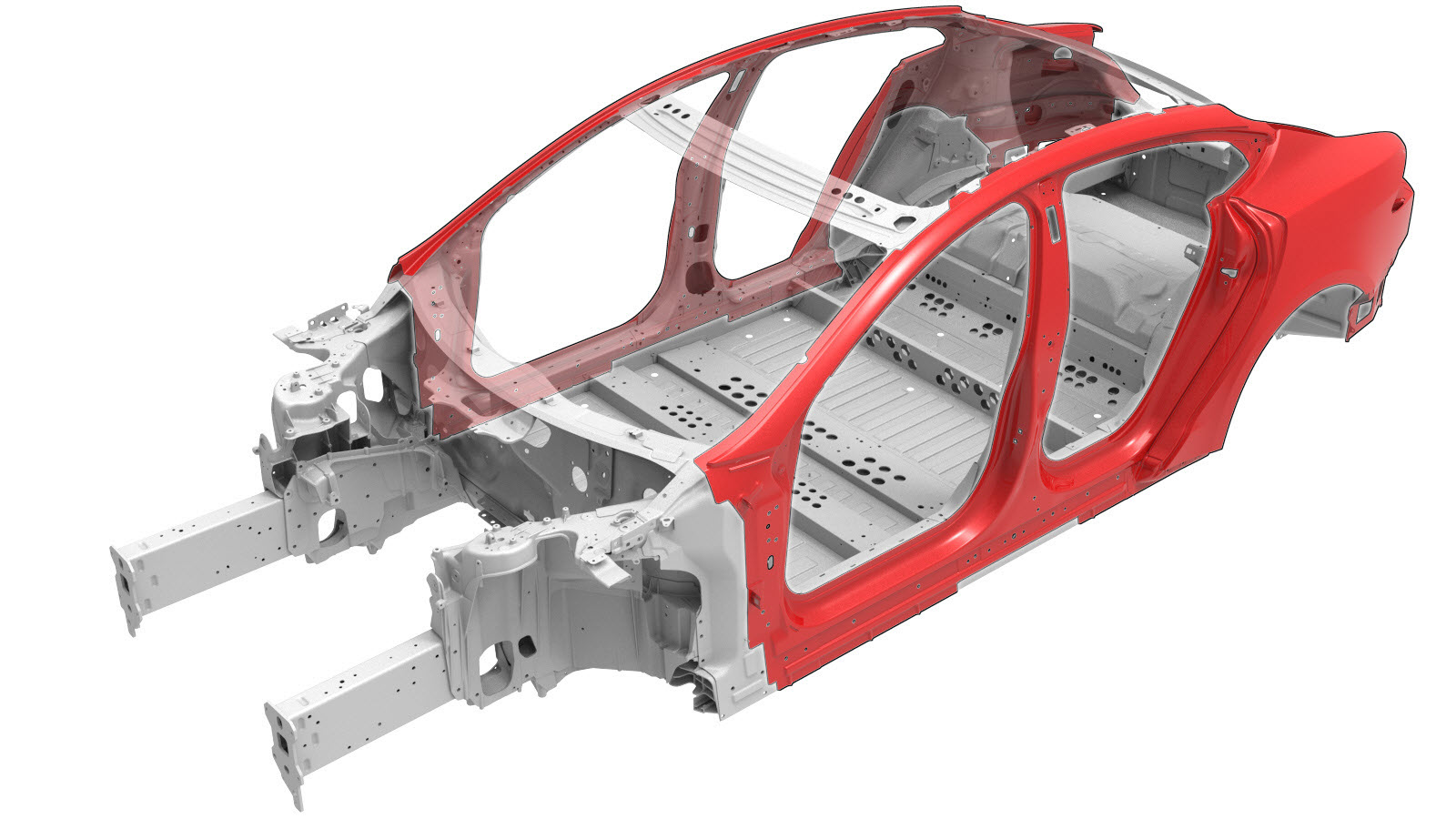

Retire la porción necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) para dejar al descubierto el componente situado debajo que se va a sustituir.
-

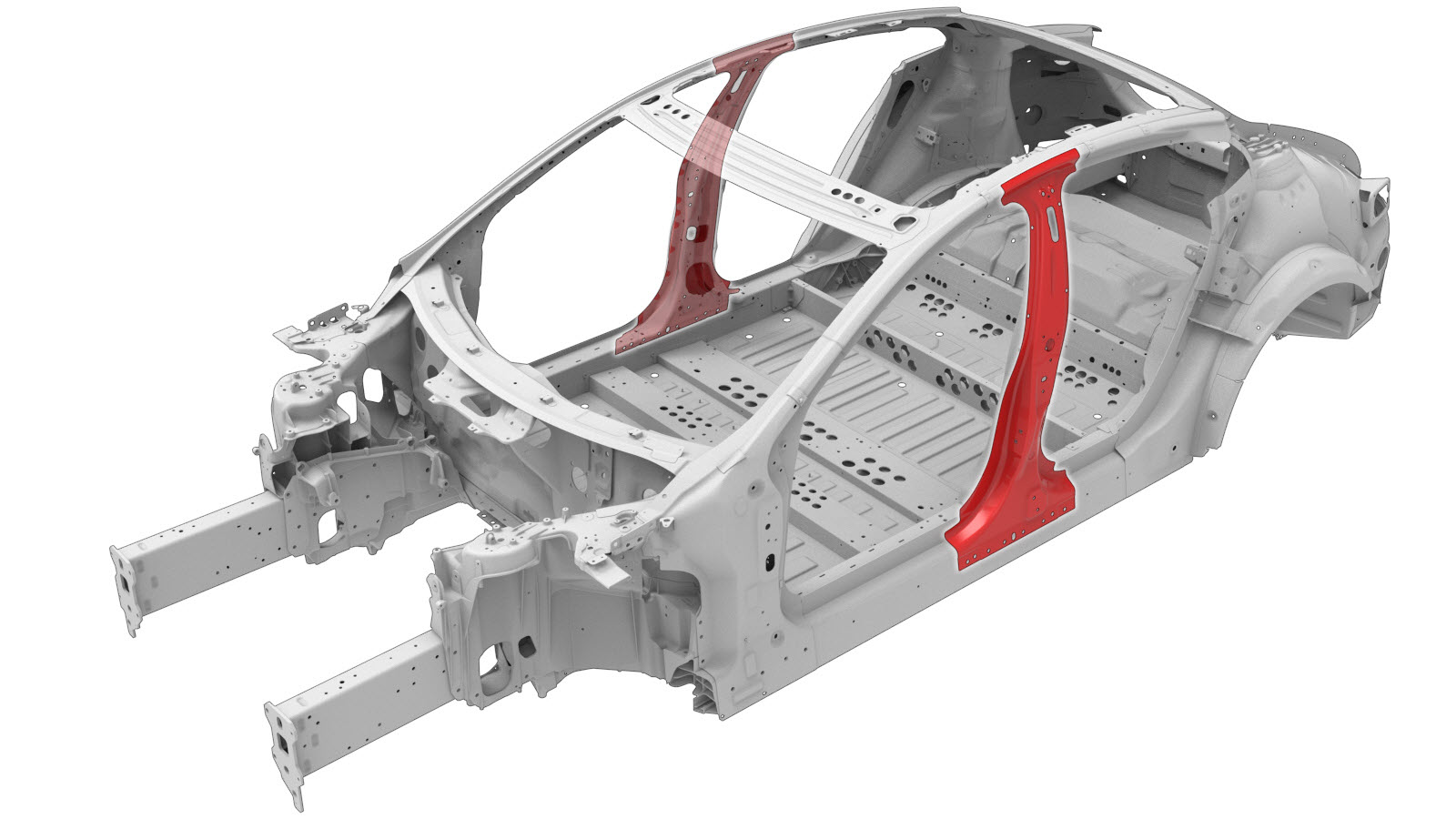

Retire Pilar B exterior.
-

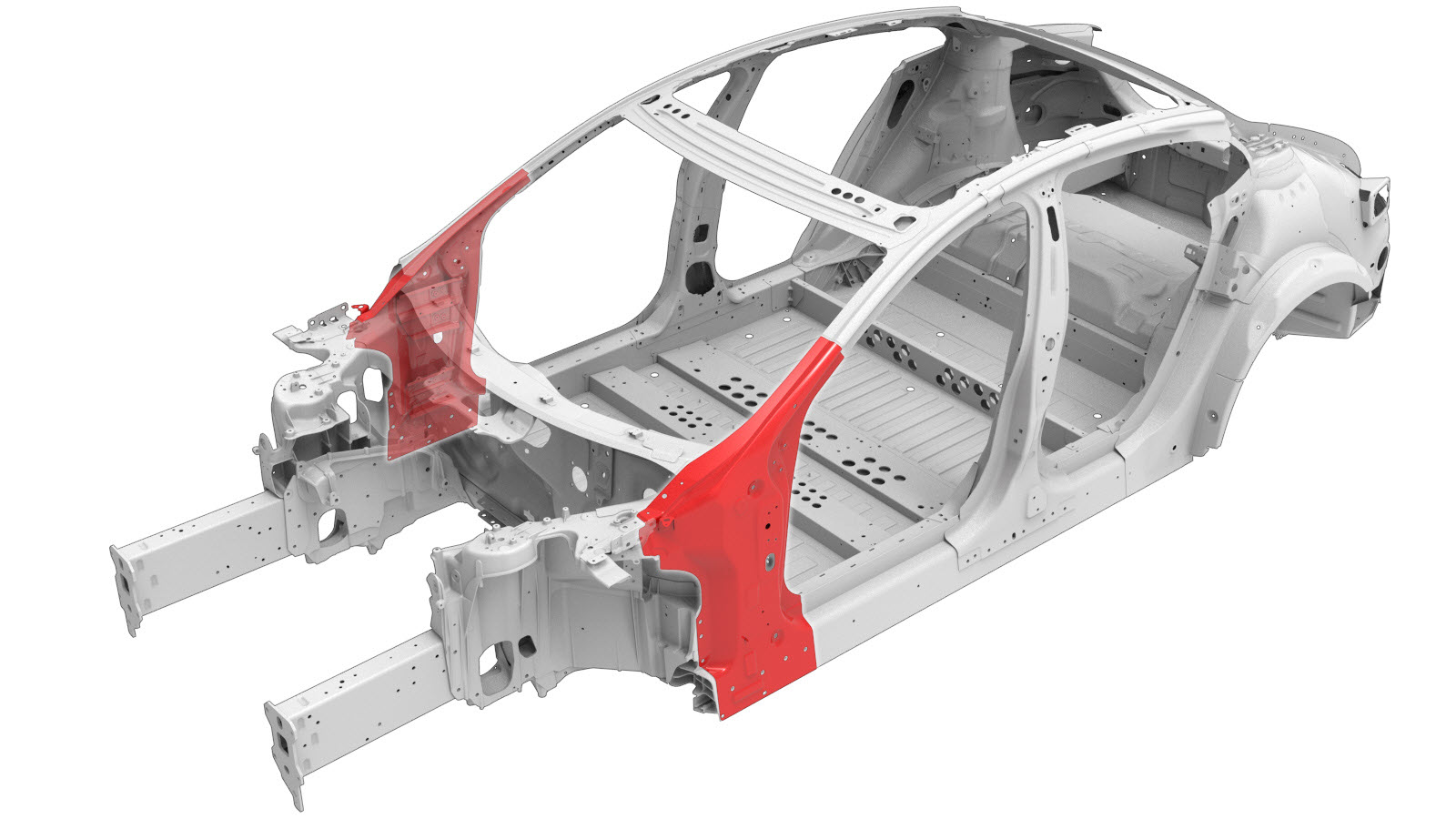

Retire Conjunto del pilar de la bisagra.
-

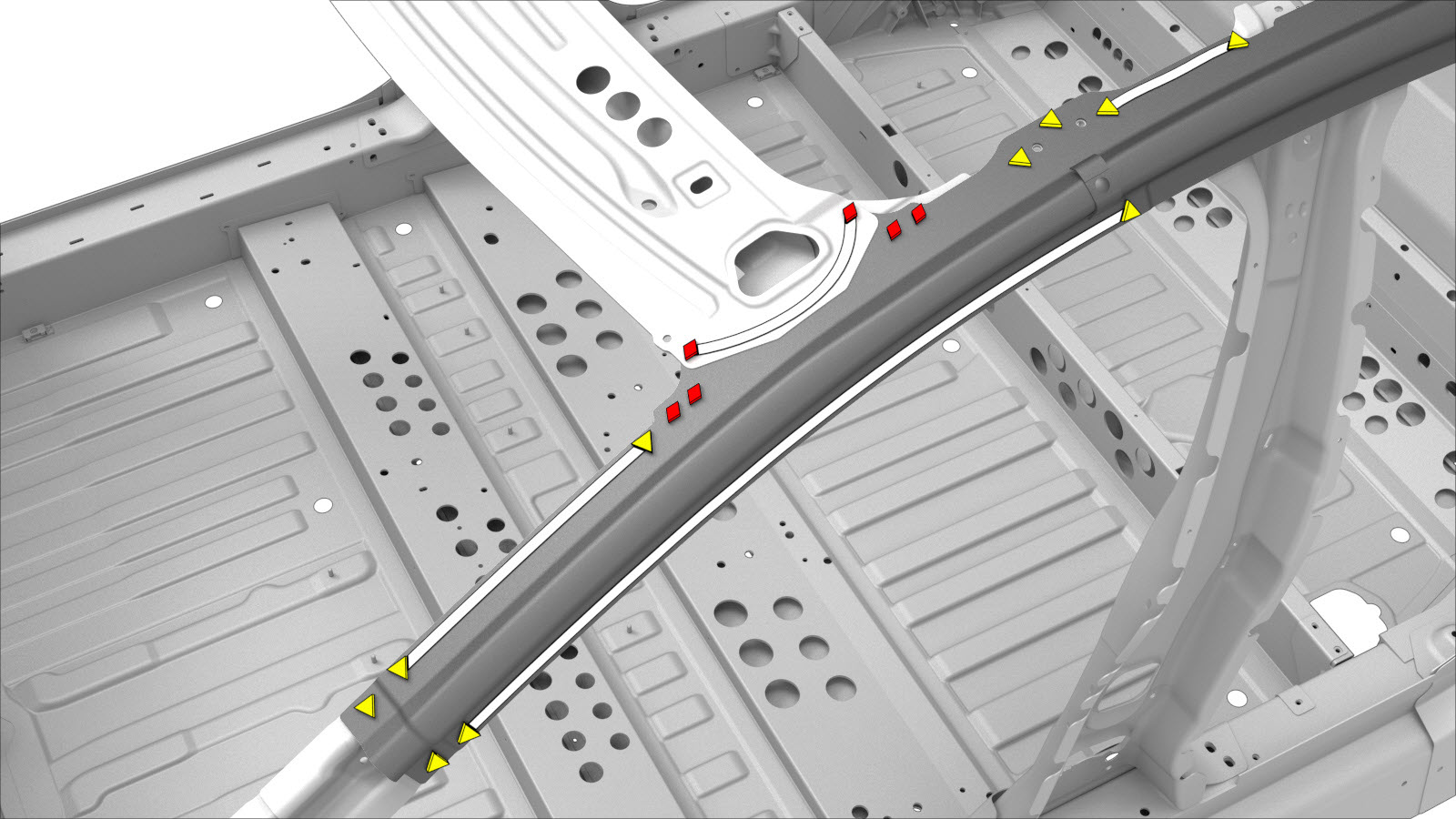

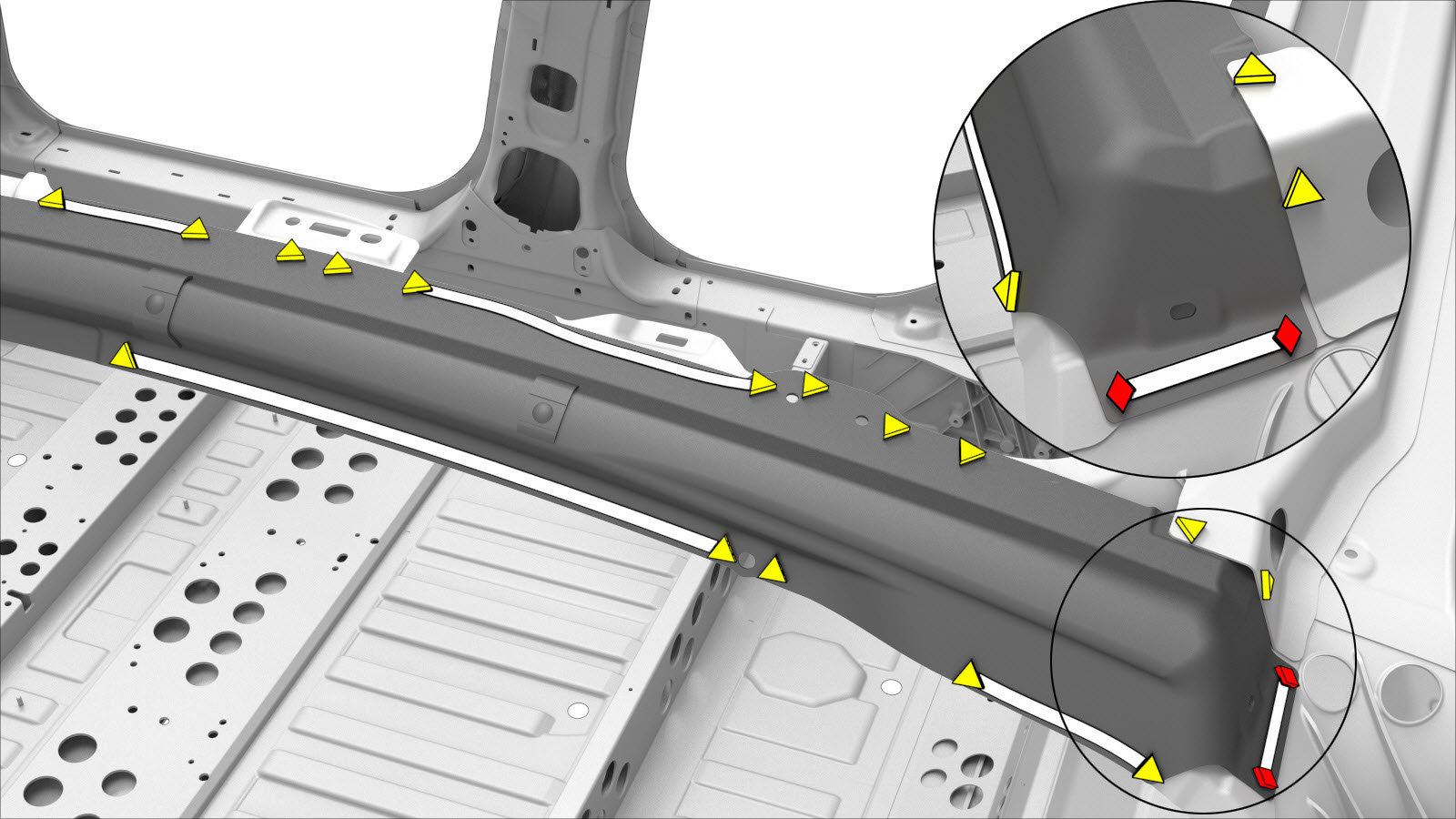

Retire el componente original.
o Soldaduras por puntos de fábrica
o SPR de fábrica
-

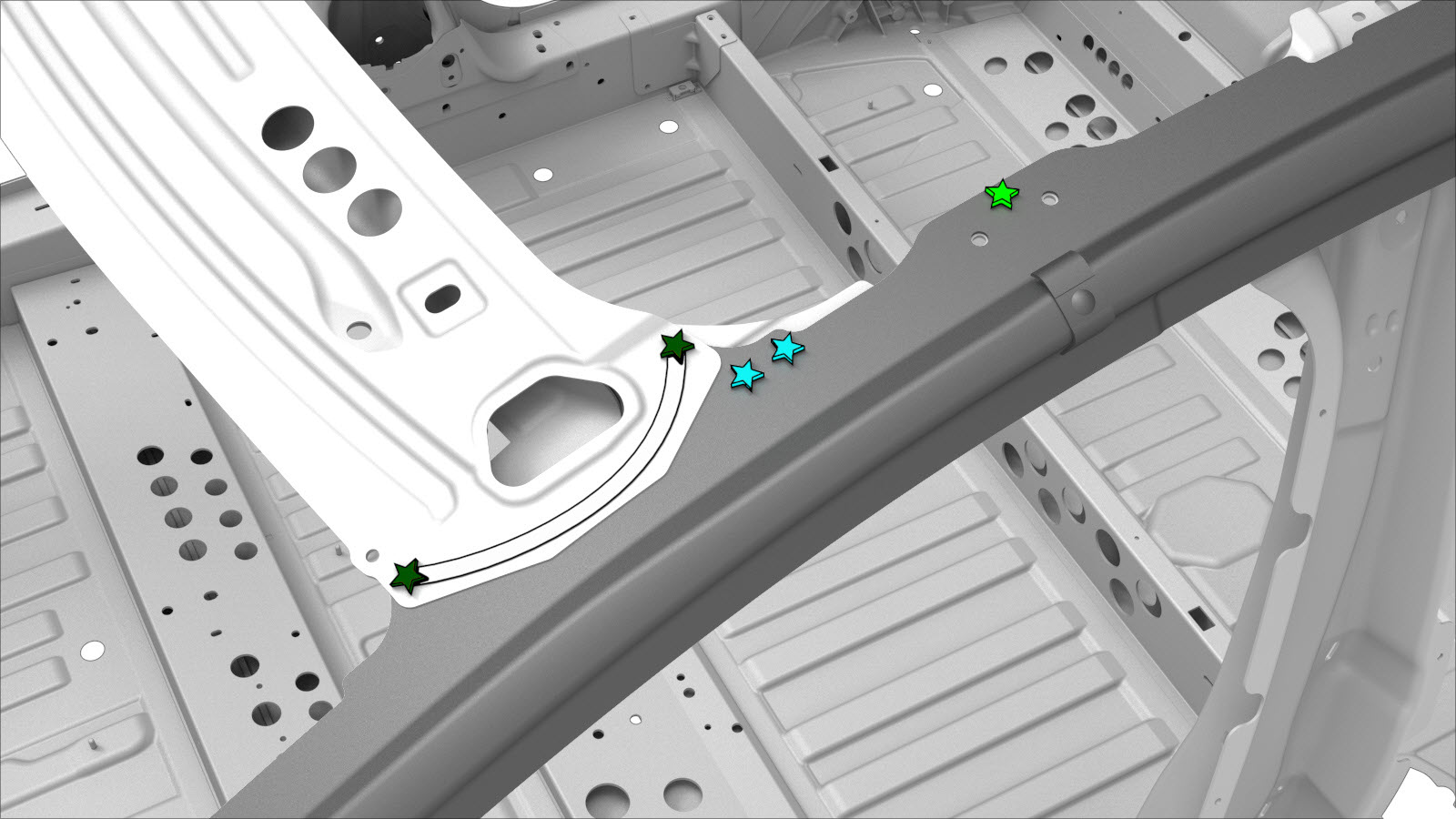

Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Conjunto del pilar de la bisagra.
-
Instale Pilar B exterior.
-
Instale la parte necesaria de Exterior del lateral de la carrocería (vehículos fabricados hasta el 17 de febrero de 2022) que retiró para dejar al descubierto el componente que se va a sustituir.
-

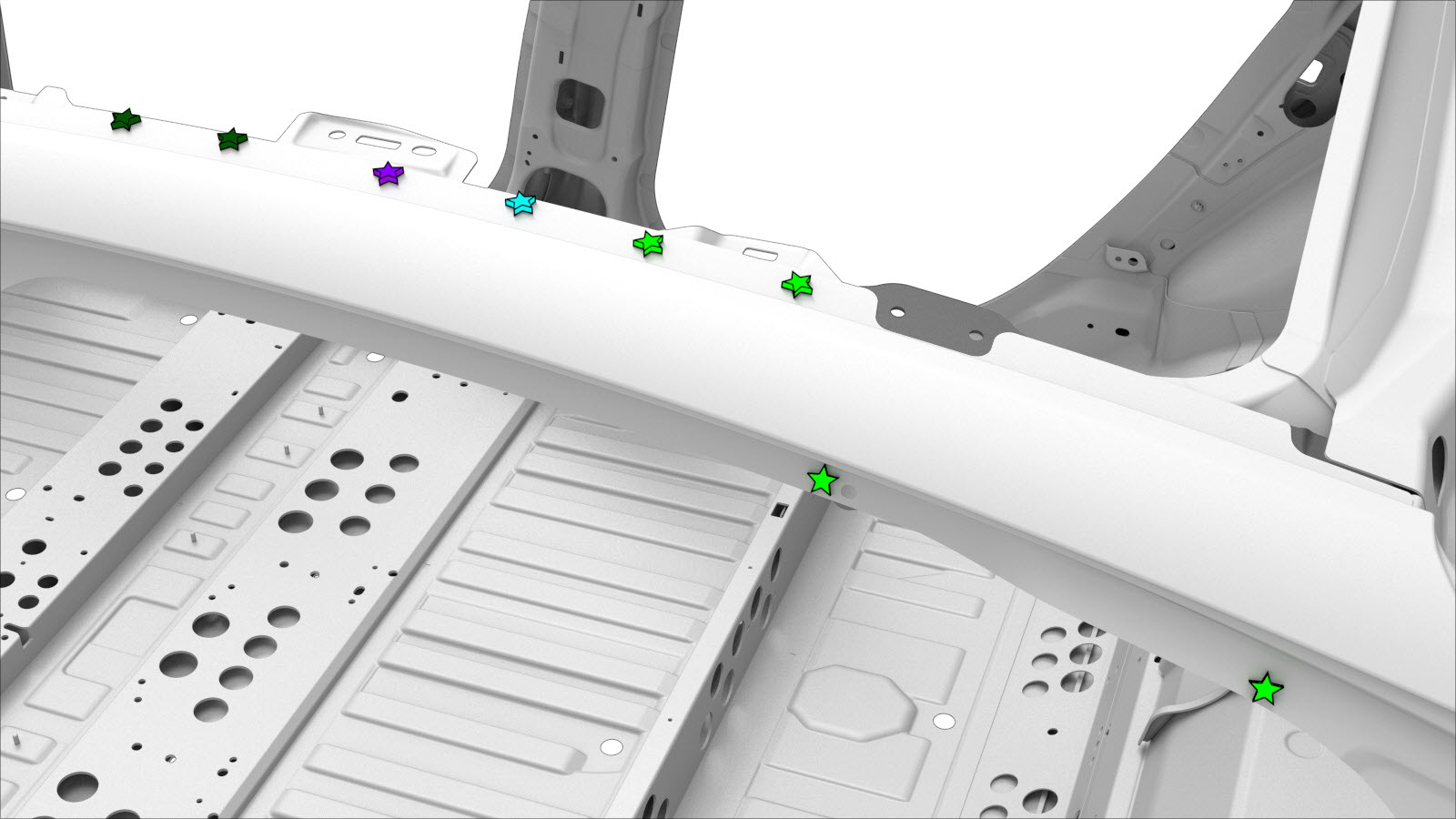

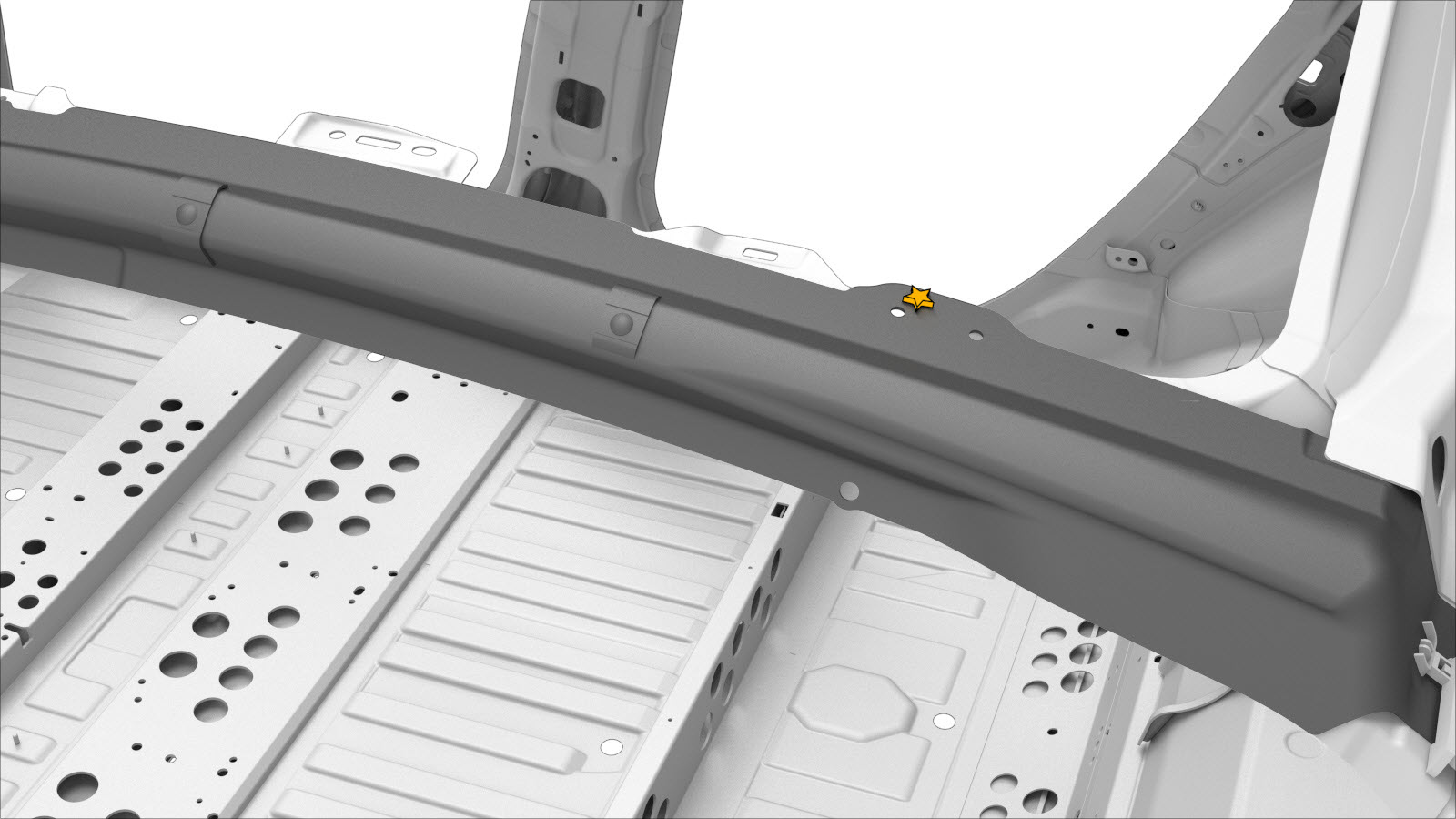

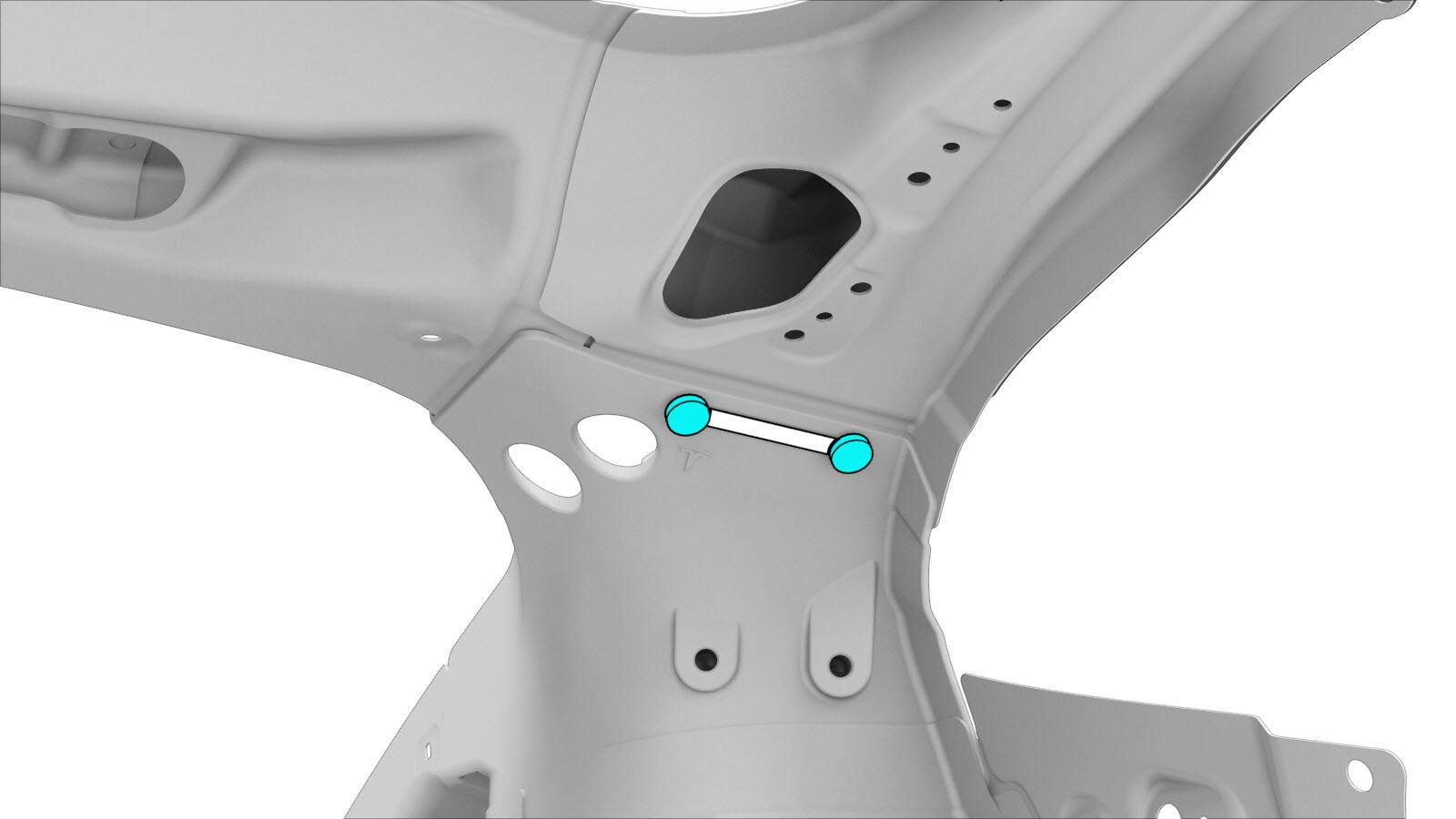

Instale las fijaciones como se indica.

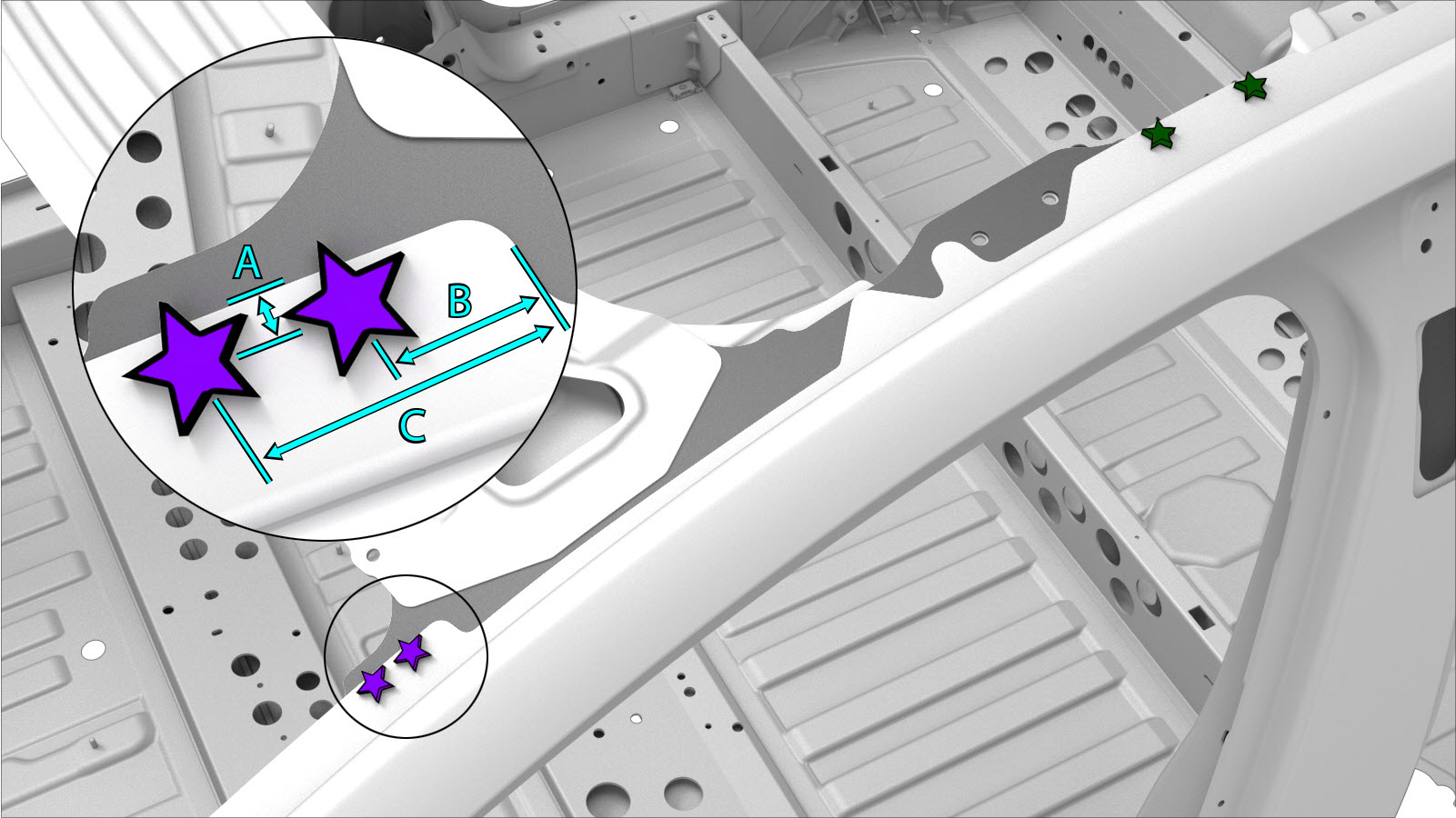

o Remaches Flow Form, S48o Remaches Flow Form, S68
- A = 6 mm.
- B = 22 mm.
- C = 44 mm.
- Efectúe las operaciones posteriores a la reparación necesarias.
