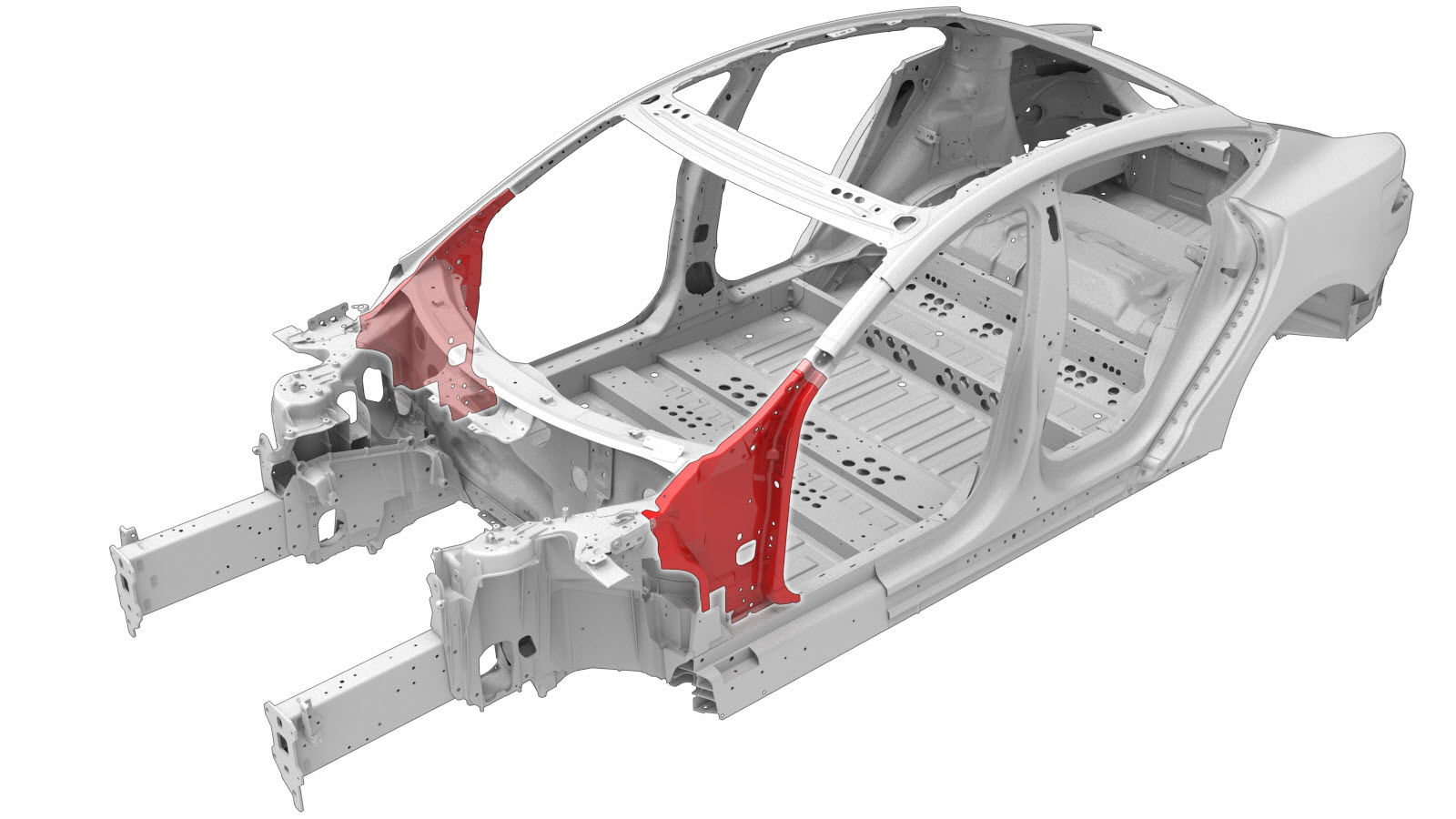

Conjunto del lateral de la cubierta (vehículos fabricados a partir del 20 de noviembre de 2021)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Verifique que este es el procedimiento de reparación correcto

Si el vehículo fue fabricado:

Después del 20 de noviembre de 2021, siga este procedimiento de reparación.

El 20 de noviembre de 2021:

Retire los componentes necesarios para ver la parte del conjunto del lateral de la cubierta original que está fijado a la cubierta superior.

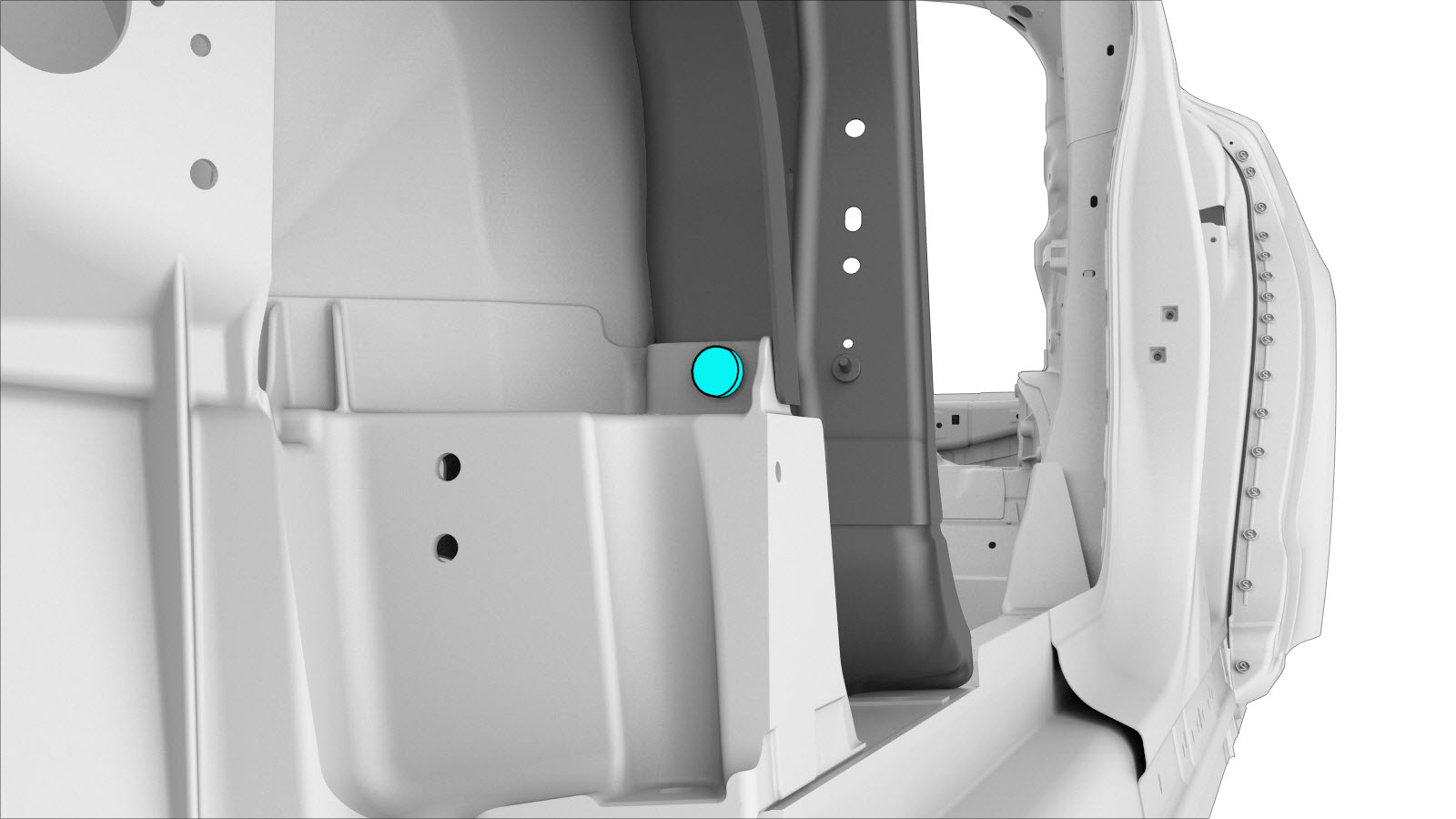

Si la cubierta superior está fijada al conjunto del lateral de la cubierta como se muestra a continuación:


	Pernos en la zona resaltada: Siga este procedimiento de reparación: Conjunto del lateral de la cubierta (vehículos fabricados a partir del 20 de noviembre de 2021).
	Si no hay pernos en la zona resaltada: No realice este procedimiento. En su lugar, siga el procedimiento de reparación Conjunto de la cubierta lateral (vehículos fabricados hasta el 20 de noviembre de 2021).

Hasta el 19 de noviembre de 2021, siga el procedimiento de reparación Conjunto de la cubierta lateral (vehículos fabricados hasta el 20 de noviembre de 2021).

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	SUB-ASSY - COWL SIDE SX (Conjunto del lateral de la cubierta)
17	Remache estructural de alta resistencia, 6,5 mm
2	Remache estructural, 6,5 mm, mediano
2	Perno , HF M6X18 PC88 MAT.	Referencia de Tesla 1006529-00-A.
1	Perno, cabeza Torx , M8-1.25x34	Referencia de Tesla 1022448-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Conjunto del pilar de la bisagra.

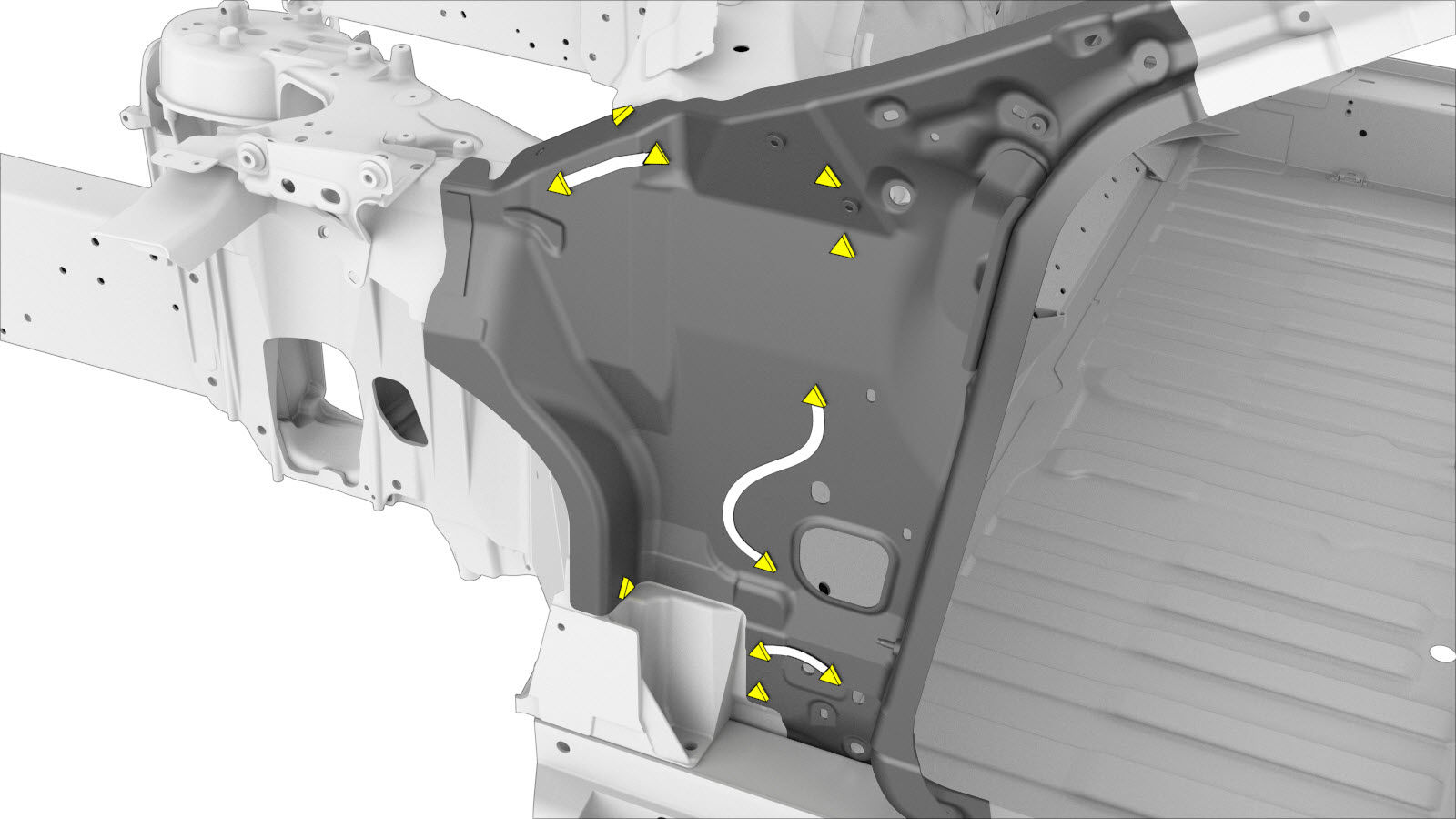

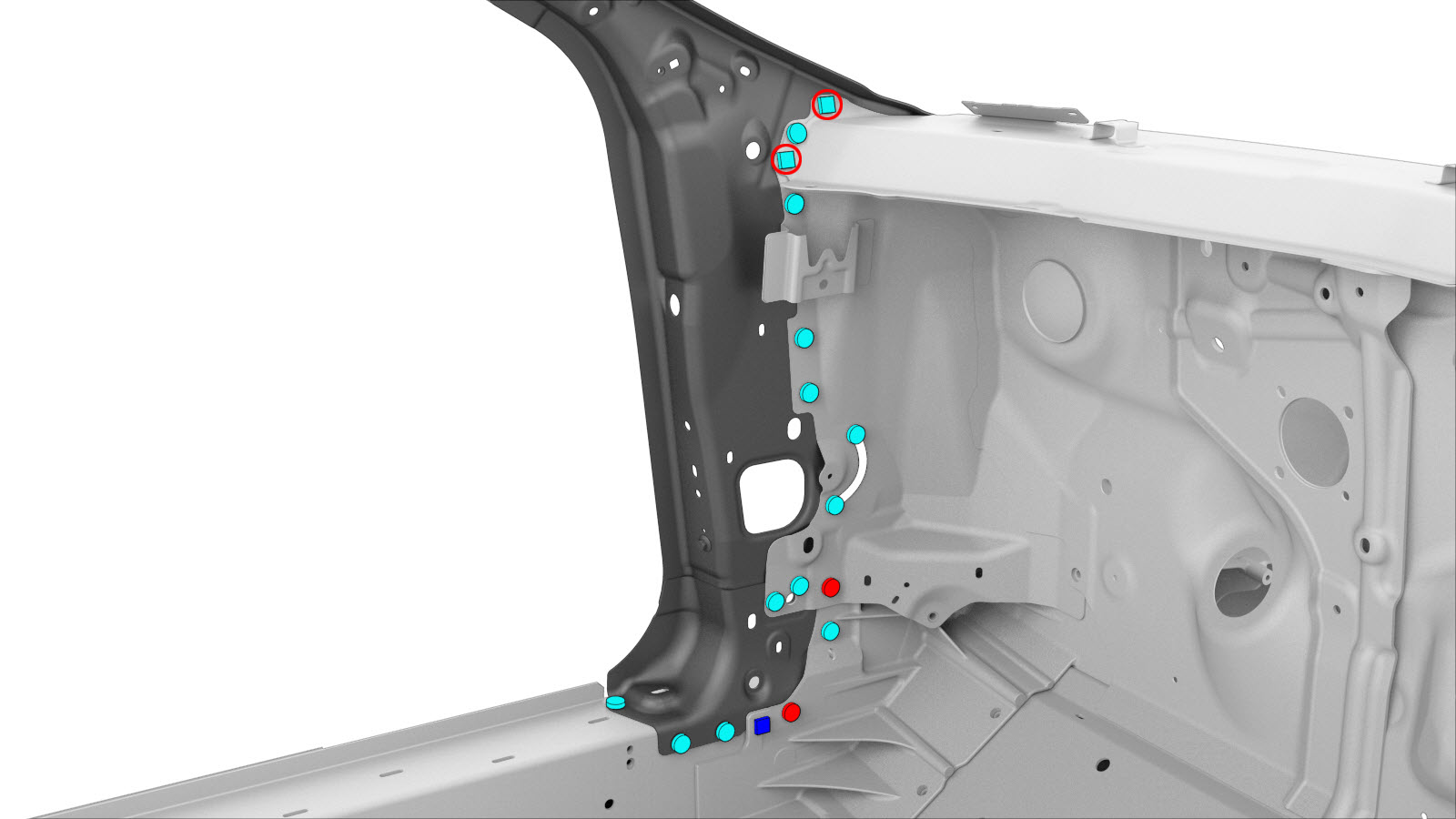

Retire el componente original.

o Soldaduras por puntos de fábrica

o Perfore a través de los puntos de soldadura de fábrica
Nota
Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

o RIVTAC

o Pernos

o Perno, Torx

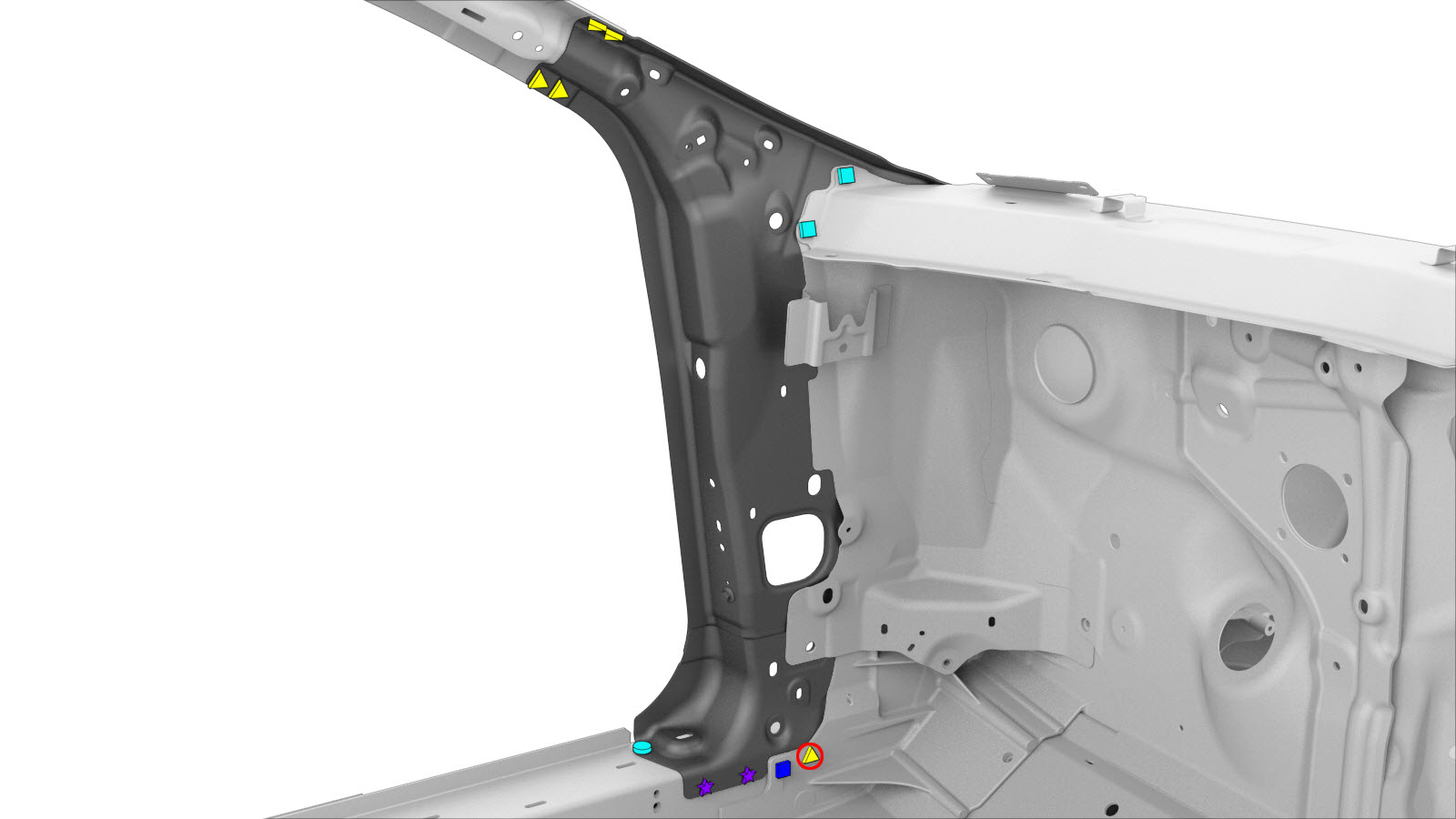

Preparación para la instalación.

o Remaches estructurales de alta resistencia, 6,5 mm

o Remaches estructurales, 6,5 mm, medianos

o Pernos

o Perno, Torx

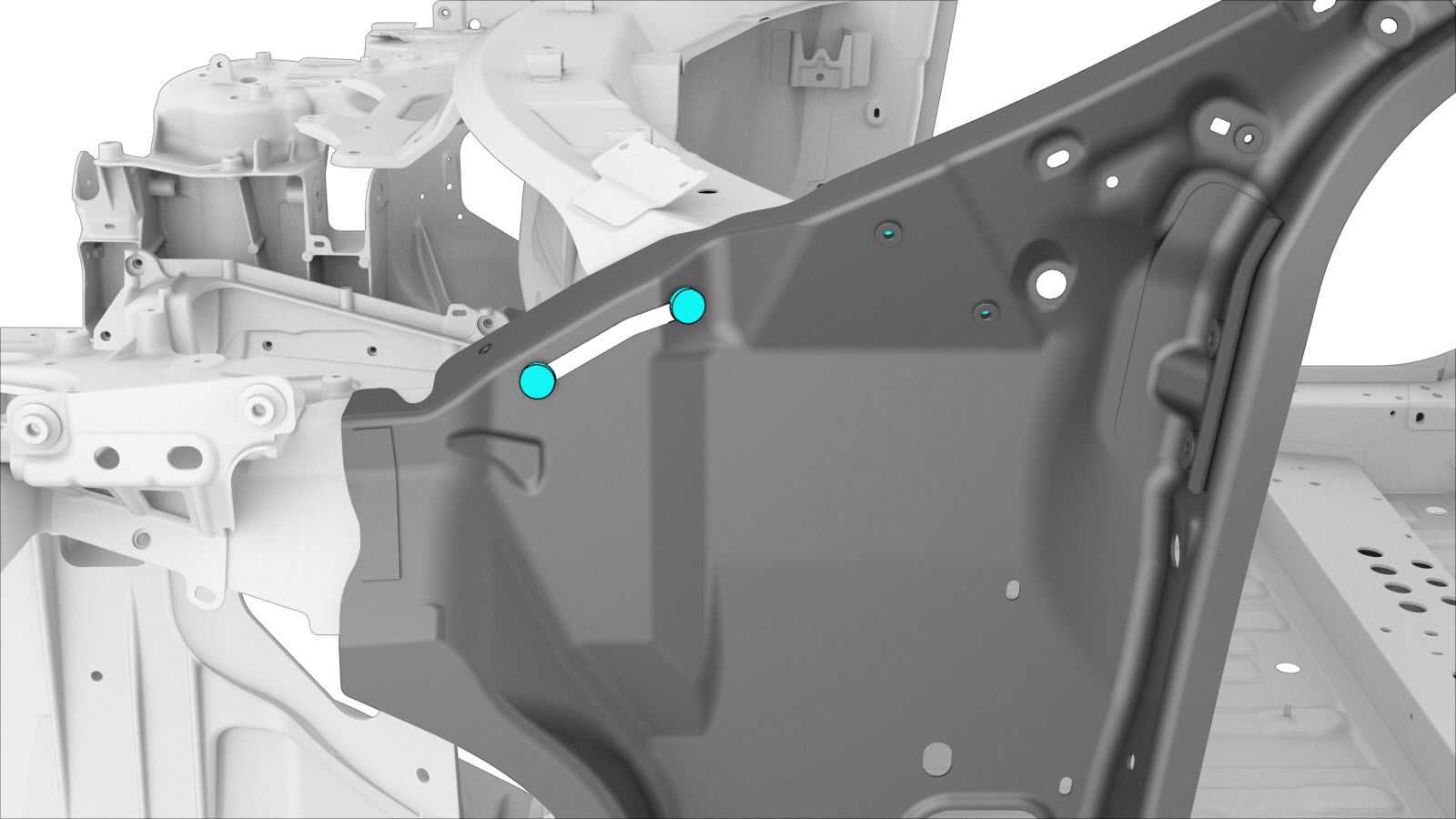

Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete las fijaciones de la siguiente manera:
- Perno pernos, referencia 1006529-00-A: 12 Nm.
- Perno, cabeza Torx perno, referencia 1022448-00-A: 30 Nm.
Instale Conjunto del pilar de la bisagra.
Efectúe las operaciones posteriores a la reparación necesarias.
