Exterior de la aleta trasera (inferior) (vehículos fabricados hasta el 17 de febrero de 2022)
Código de corrección:
10100125702
10100125802
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

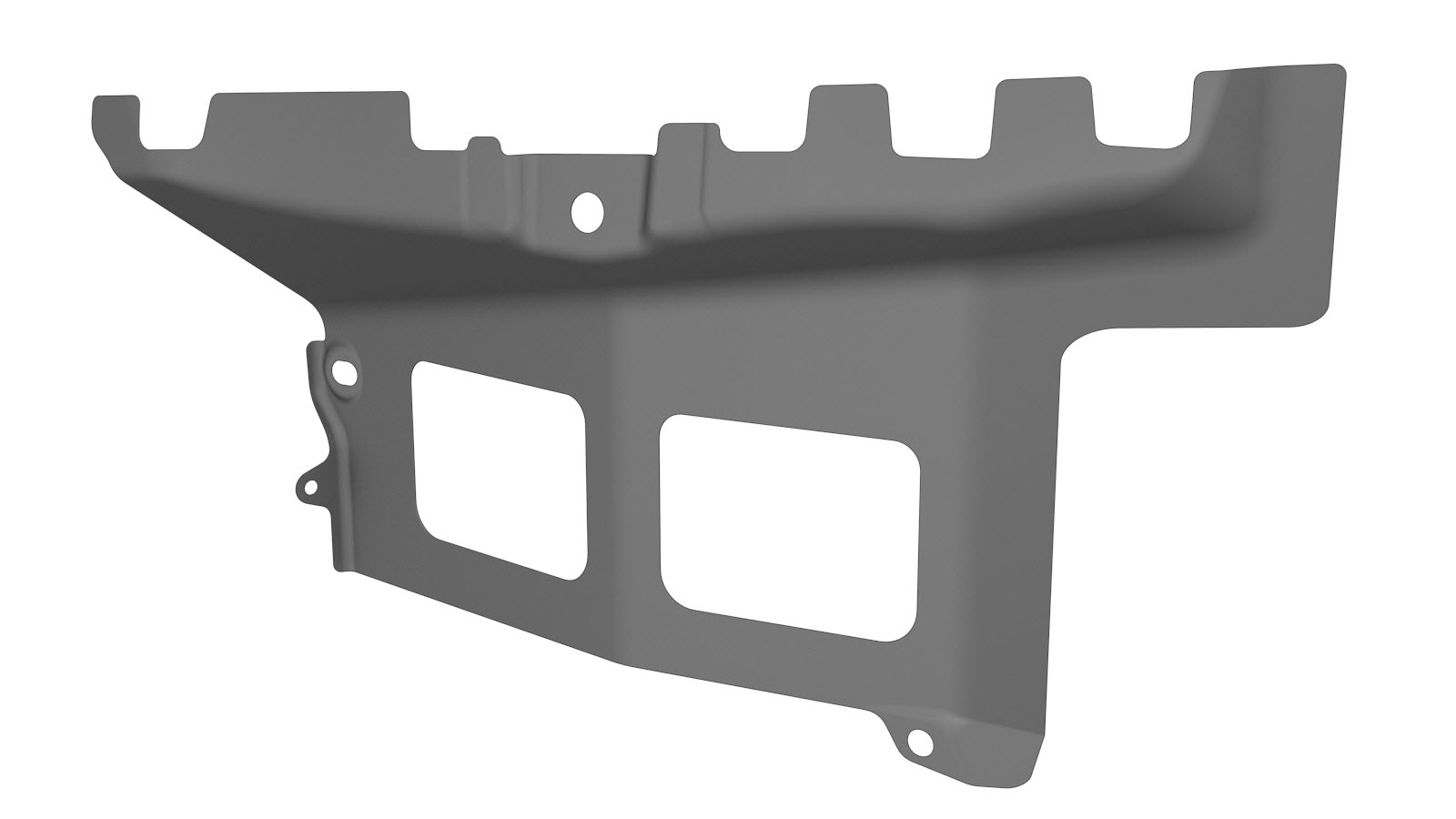

| 1 | PANEL - REAR QUARTER OUTER EXTENSION (Exterior de la aleta trasera - Inferior) | |
| 7 | Remache abombado estructural, 6,5 mm | |
| 4 | Remache, 4,8 mm | |
| 16 | Remache Flow Form S08 | |
| 2 | Remache Flow Form S18 |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

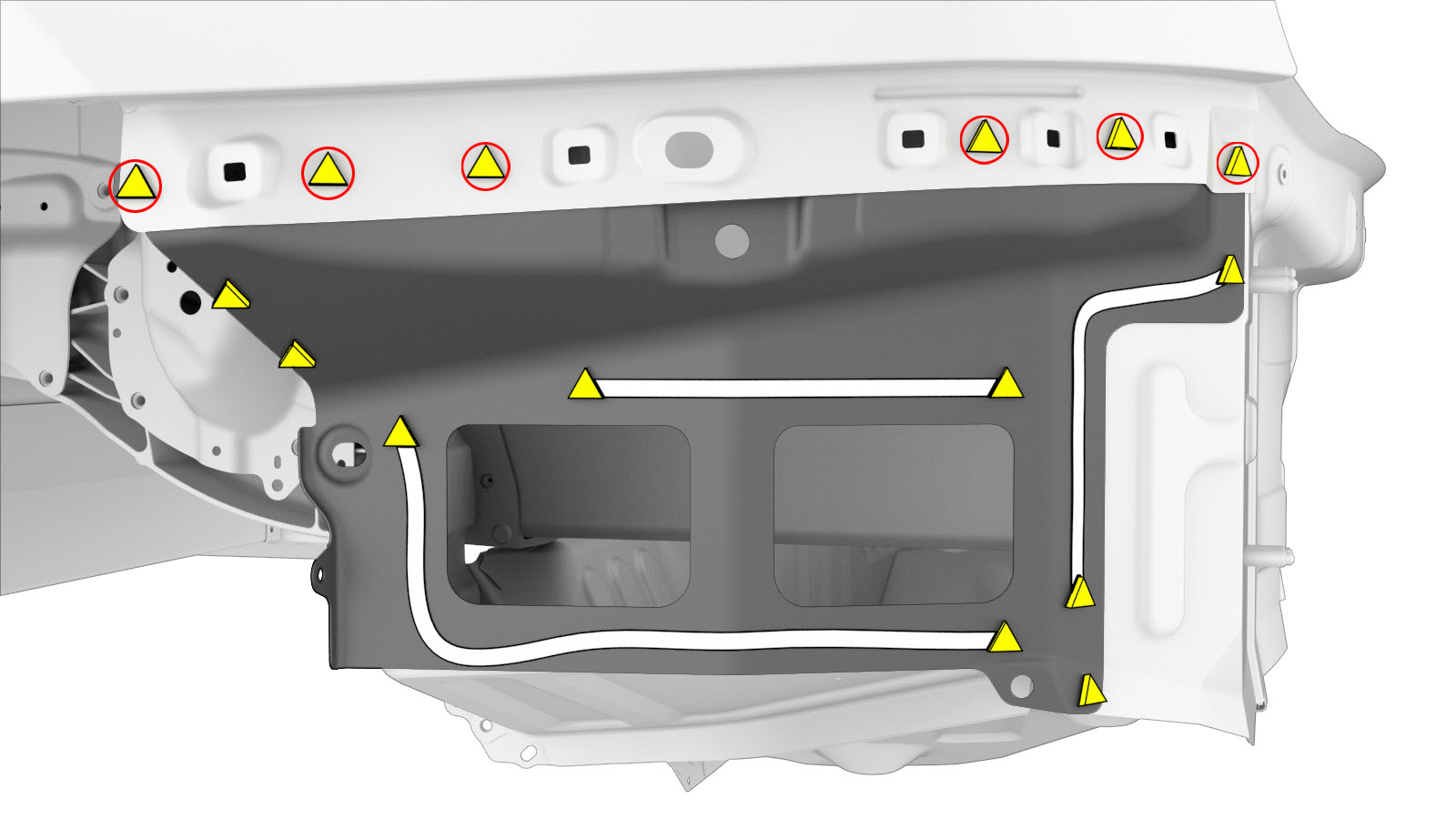

Retire el componente original.
o Soldaduras por puntos de fábrica
o Perfore a través de las soldaduras por puntos de fábrica
-
Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Rellene con uretano el hueco entre el panel exterior de la aleta y el panel exterior inferior de la aleta (indicado en rojo).
- Una vez que se haya secado el uretano, utilice sellador de juntas para rellenar completamente la junta entre el panel exterior de la aleta y el panel exterior inferior de la aleta.
- Efectúe las operaciones posteriores a la reparación necesarias.
