Vorderer Rahmenträger komplett

Korrekturcode: Ausstehend HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BAUGRUPPE – RAHMENTRÄGER VO (Vorderer Rahmenträger komplett)
1 BLECH, LÄNGSTRÄGER OBEN (Längsträger oben)
42 Hochfester struktureller Niet, 6,5 mm
28 Struktureller Bolzenniet 6,5 mm
10 Senkniet, 4,8 mm, kurz
3 Senkniet, 4,8 mm. lang
1 Niet, 4,8 mm
1 Flow-Form-Niet S38
4 Schraube , SCHRAUBE,M8x16,M6 HF,[10.9],ZnAl,HD,AD14.9 Tesla-Teilenummer 1011818-00-A.
4 Mutter , MUTTER,M8-1.25,HF,Stahl[10],ZnAl,SCHWARZ Tesla-Teilenummer 1006628-01-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Accelerator (Remove and Replace).
  2. Entfernen Sie Electromechanical Brake Booster Assembly (Non-Structural Pack) (LHD) (Remove & Replace).
  3. Entfernen Sie Carpet - Interior Complete (Remove and Replace).
  4. Entfernen Sie Supermanifold (Remove and Replace).
  5. Entfernen Sie Object Missing.
  6. Entfernen Sie Brake Lines - Front Bundle (Remove and Replace).
  7. Entfernen Sie Dämpferbaugruppe – Vorne – LH (RWD)(Ausbauen und Ersetzen).
  8. Entfernen Sie Crush Can - Upper - Front - LH (Remove and Replace).
  9. Entfernen Sie Ankle Catcher (Remove and Replace).
  10. Entfernen Sie Shotgun außen.
  11. Entfernen Sie Armaturenbrett-Querträger.
  12. Entfernen Sie Vorderer Hilfsrahmenträger.

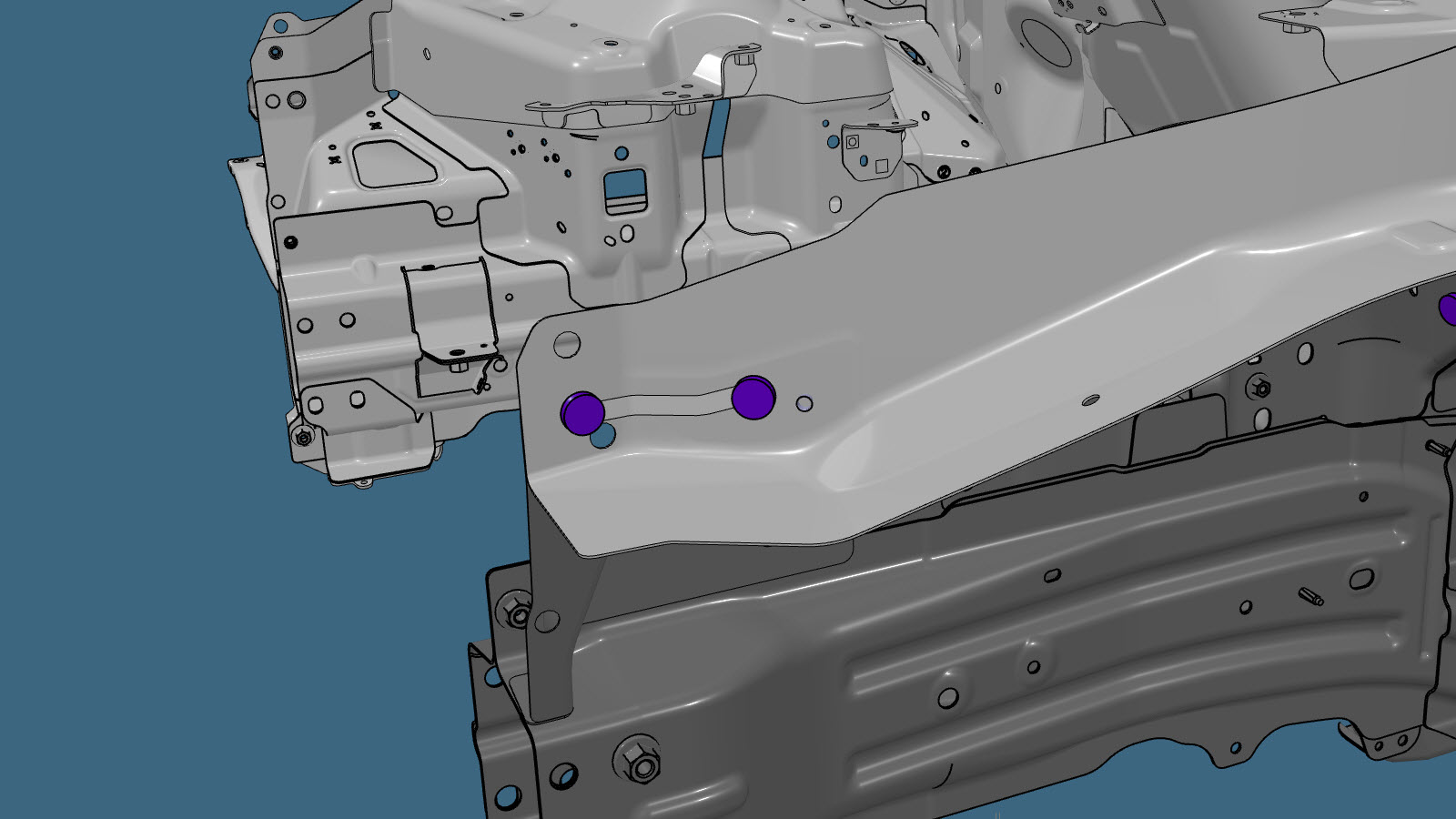

  13. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
  14. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
  15. Entfernen Sie das ursprüngliche Bauteil.
    • oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
    • oder Werkseitige Punktschweißungen
  16. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
  17. Entfernen Sie das ursprüngliche Bauteil.
    • oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
    • oder Werkseitige Punktschweißungen
  18. Entfernen Sie das ursprüngliche Bauteil.
    • oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
    • oder Werkseitige Punktschweißungen
  19. Bereiten Sie die Montage des Längsträgers oben am Serviceteil vorderer Rahmenträger vor.
  20. Bereiten Sie die Montage des Längsträgers oben am Serviceteil vorderer Rahmenträger vor.
  21. Tragen Sie Strukturklebstoff auf den Längsträger oben und das Serviceteil vorderer Rahmenträger auf.
  22. Montieren Sie den Längsträger oben am Serviceteil vorderer Rahmenträger.
  23. Führen Sie Widerstandspunktschweißungen durch.
    • oder Einbauseitige Punktschweißungen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
  24. Bereiten Sie den Einbau vor.
  25. Bereiten Sie den Einbau vor.
  26. Bereiten Sie den Einbau vor.
  27. Bereiten Sie den Einbau vor.
  28. Bereiten Sie den Einbau vor.
  29. Bereiten Sie den Einbau vor.
  30. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

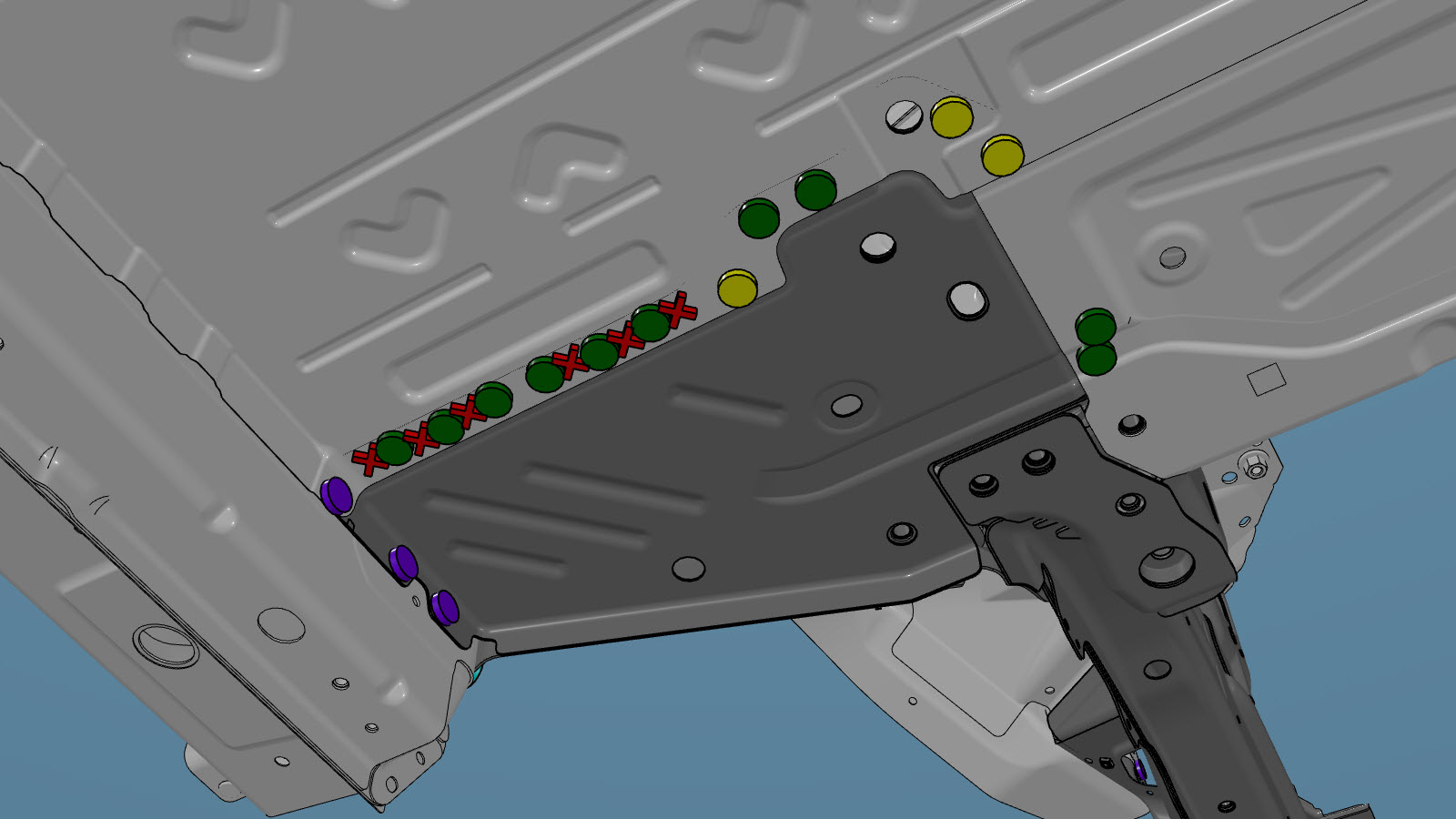

    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Einbaulage einiger Niete ist zur Lage einiger werkseitiger Punktschweißungen versetzt.
  31. Bereiten Sie den Einbau vor.
  32. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  33. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Schrauben mit 22 Nm fest.
  34. Montieren Sie Vorderer Hilfsrahmenträger.
  35. Montieren Sie Armaturenbrett-Querträger.
  36. Montieren Sie Shotgun außen.

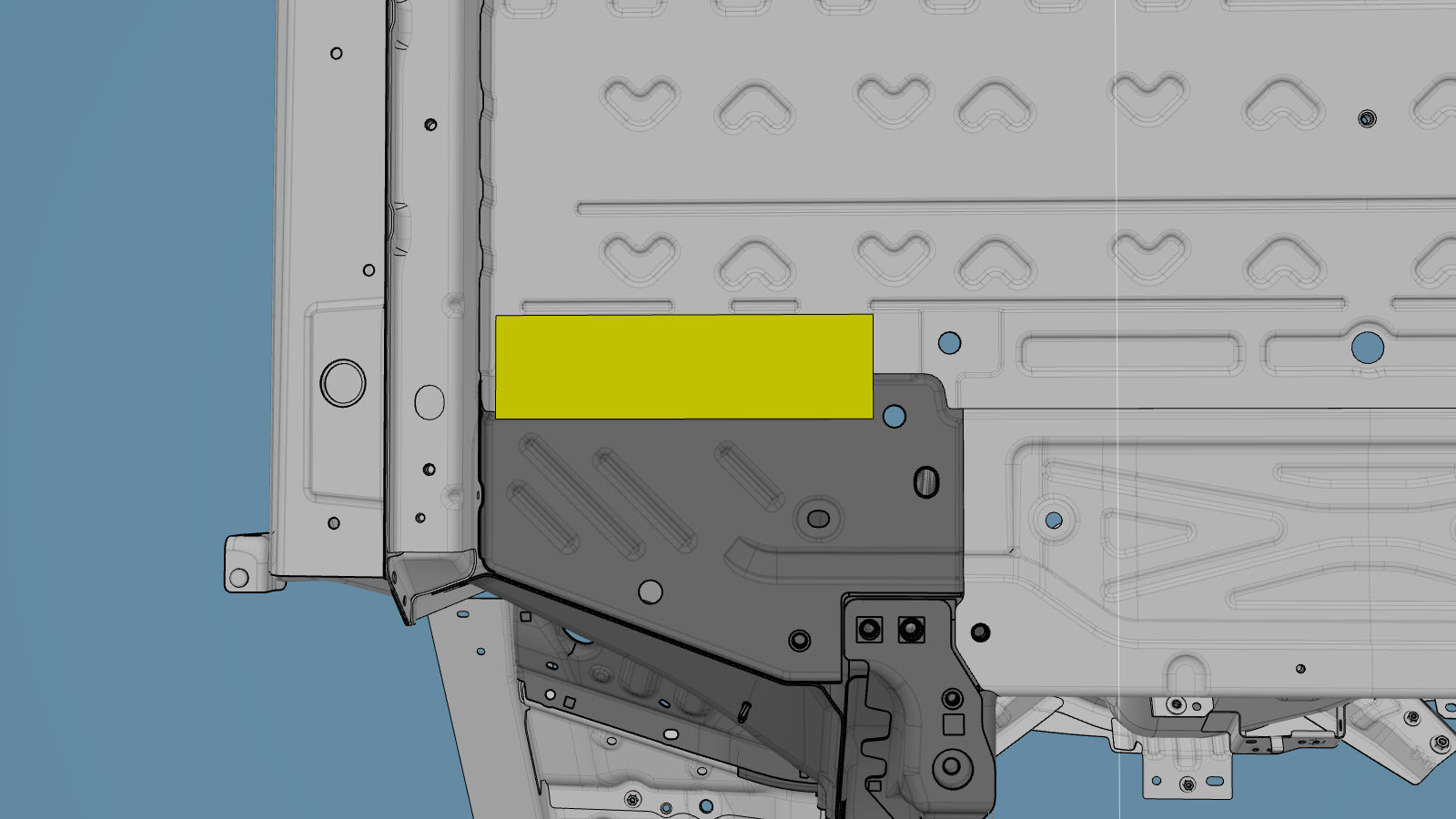

  37. Bringen Sie den Butylflicken wie gezeigt an.
  38. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  39. Montieren Sie Ankle Catcher (Remove and Replace).
  40. Montieren Sie Crush Can - Upper - Front - LH (Remove and Replace).
  41. Montieren Sie Dämpferbaugruppe – Vorne – LH (RWD)(Ausbauen und Ersetzen).
  42. Montieren Sie Brake Lines - Front Bundle (Remove and Replace).
  43. Montieren Sie Object Missing.
  44. Montieren Sie Supermanifold (Remove and Replace).
  45. Montieren Sie Carpet - Interior Complete (Remove and Replace).
  46. Montieren Sie Electromechanical Brake Booster Assembly (Non-Structural Pack) (LHD) (Remove & Replace).
  47. Montieren Sie Accelerator (Remove and Replace).
