Guss-Bodengruppe hinten (1-teilig)

Korrekturcode: 10102100802 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Reparaturinformationen

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 GUSS-BODENGRUPPE 1-TLG. E-COAT (Guss-Bodengruppe hinten 1-teilig)
1 BAUGRUPPE – RADKASTENVERBREITERUNG HINTEN – SERVICE LINKS E-COAT (Radkastenverbreiterung – Vorne – LH)
1 BAUGRUPPE – RADKASTENVERBREITERUNG HINTEN – SERVICE RECHTS E-COAT (Radkastenverbreiterung – Vorne – RH)
21 Hochfester struktureller Niet, 6,5 mm
12 Niet, 4,8 mm
4 Schraube , HF,M6x20,[88],ZNFL,MAT Tesla-Teilenummer 1120935-00-A.
10 Schraube , SCHRAUBE&SCHEIBE[FL],M8-1,25x32 Tesla-Teilenummer 1119448-00-A.
2 MUTTER UND UNTERLEGSCHEIBE[FL] – HF – M8-1,25 – [10] – ZINK-NICKEL Tesla-Teilenummer 1118837-00-A.
2 SEMS,[FL],HX,M8X23.5,[109],G1009,PTC Tesla-Teilenummer 1063260-00-C.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie HV Battery (AWD) (Nicht Strukturpack)(Remove and Install).
  2. Entfernen Sie Carpet - Interior Complete (Remove and Replace).
  3. Entfernen Sie Noise Absorber - Motor Bay - Rear (Remove and Replace).
  4. Entfernen Sie Seat Back - 2nd Row - LH (Remove and Replace).
  5. Entfernen Sie Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  6. Entfernen Sie Buckle - 2nd Row - Center (5 Seat) (Remove and Replace).
  7. Entfernen Sie Buckle - 2nd Row - LH (5 Seat) (Remove and Replace).
  8. Entfernen Sie Seat Back - 2nd Row - RH (Remove and Replace).
  9. Entfernen Sie Panel - Aero Shield - Rear (Remove and Replace).
  10. Entfernen Sie Trunk Assembly - Lower (Remove and Replace).
  11. Entfernen Sie Trim - Side - Trunk - LH (Remove and Replace).
  12. Entfernen Sie Tub - Rear Trunk (Remove and Replace).
  13. Entfernen Sie Folding Parcel Shelf - Rear Trunk (Remove and Replace).
  14. Entfernen Sie Wheel Arch Liner - Rear - LH (Nicht Strukturpack) (Remove and Replace).
  15. Entfernen Sie Endplatte Rahmenträger hinten (für 1-teilige Guss-Bodengruppe).
  16. Entfernen Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe) LH und RH.
  17. Entfernen Sie Kotflügelhalterung (unten) LH und RH.
  18. Stellen Sie eine Zugangsöffnung in der Radlaufverlängerung (vorne) her.
    • Bezugslinie/-punkt A = 50 mm B = 130 mm C = 75 mm D = 21 mm
  19. Schneiden Sie die neuen Komponenten zur Radkastenverbreiterung zu Abdeckungen für die LH und RH Zugangsöffnung zu.
    Die fertige Abdeckung sollte ca. 32 mm breiter und 10 mm höher als die Zugangsöffnung sein. Schwarz gepunktete Linien zeigen die Zugangsöffnung.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bei richtiger Positionierung überlappt die Abdeckung die obere, die untere und die Innenkanten der Zugangsöffnung um 5 mm. Die Abdeckung überlappt außerdem die Außenkante der Zugangsöffnung um 27 mm.
    • Bezugslinie/-punktE = 82 mmF = 140 mm
  20. Entfernen Sie die Nietmutter vom neuen Bauteil.
    • Nietmutter

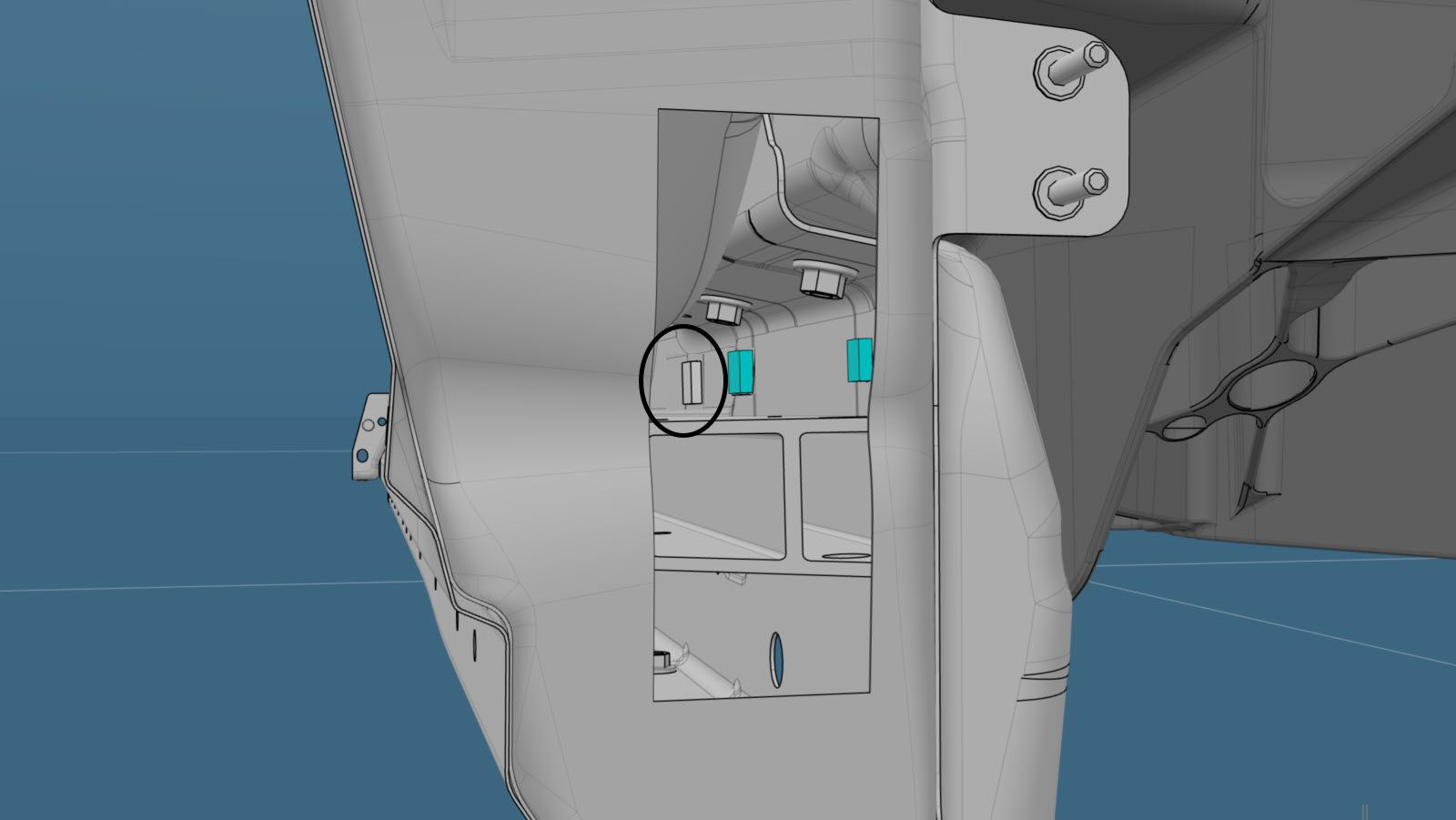

  21. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige SPRs
    • Nietmutter
    • oder Schrauben
  22. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
    • oder Werkseitige SPRs
    • oder Schrauben
  23. Entfernen Sie das ursprüngliche Bauteil.
  24. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige SPRs
  25. Entfernen Sie das ursprüngliche Bauteil.
  26. Bereiten Sie den Einbau vor.

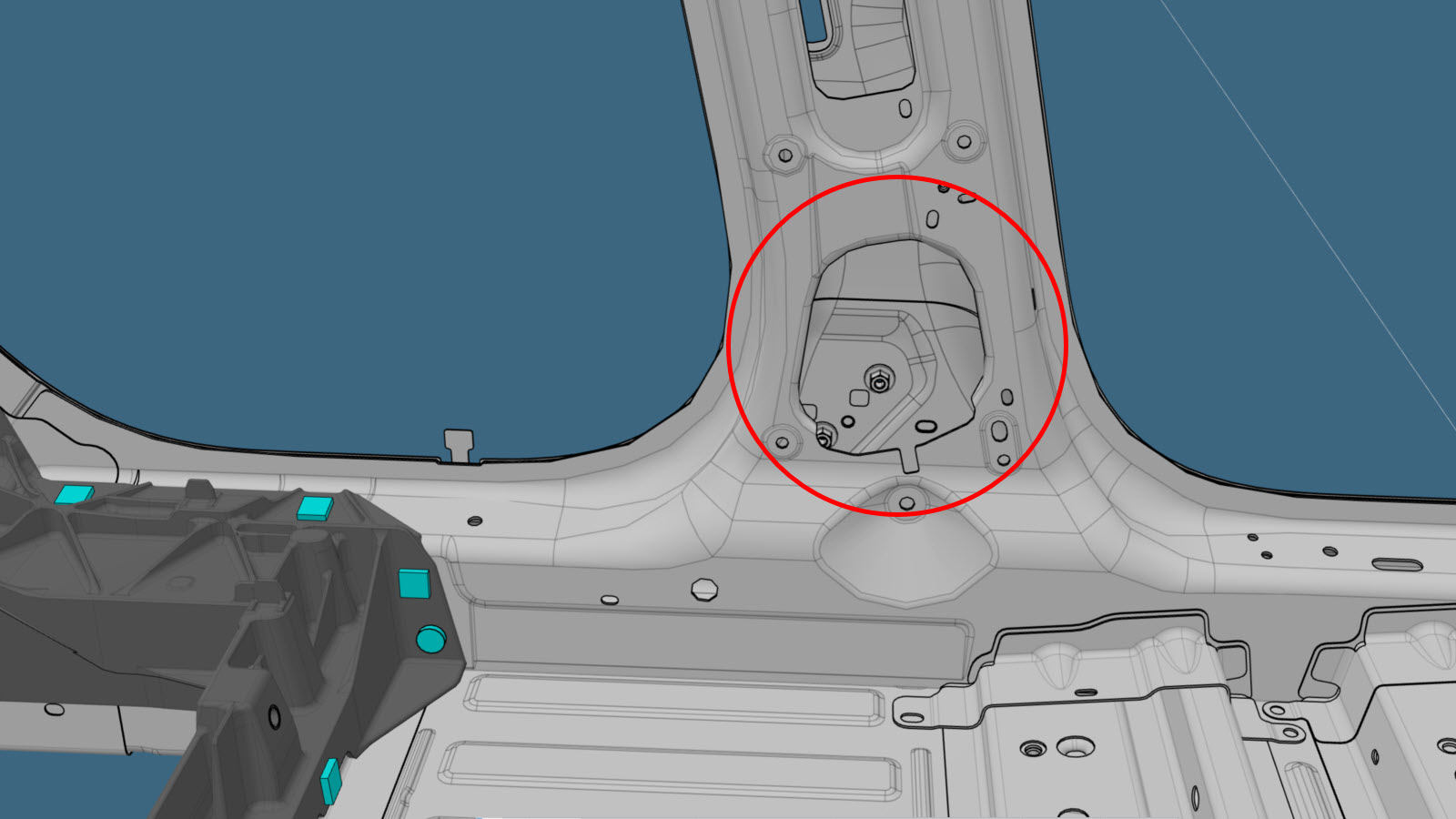

  27. Montieren Sie die Mutter (Tesla-Teilenummer 1118837-00-A) durch die Bohrung der B-Säule, an der sich der Aufroller des Sicherheitsgurts befindet (rot dargestellt).
  28. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  29. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
    • Bezugslinie/-punkt
    • oder Niete, 4,8 mm G = 79 mm H = 24 mm I = 28 mm J = 26 mm
  30. Bereiten Sie den Einbau vor.
  31. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die rot eingekreiste Schraube wird nur ersetzt, wenn sie am Originalbauteil vorhanden war.
  32. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  33. Bereiten Sie den Einbau vor.
  34. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  35. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Schrauben wie folgt fest:
    • SEMS,[FL],HX,M8x23.5,[109],G1009,PTC-Schraube und Unterlegscheibe (Tesla-Teilenummer 1063260-00-C) horizontal im Schweller montiert: 31 Nm.
    • Schrauben, die vertikal im Schweller montiert sind: 35 Nm.
    • Schrauben, die horizontal im Schweller montiert sind: 31 Nm.
    • Schrauben zur Befestigung des Bodenquerträgers an der Guss-Bodengruppe hinten (Tesla-Teilenummer 1120935-00-A): 28 Nm.
  36. Montieren Sie Endplatte Rahmenträger hinten (für 1-teilige Guss-Bodengruppe) LH und RH.
  37. Montieren Sie Kotflügelhalterung (unten) LH und RH.
  38. Bereiten Sie den Einbau der Abdeckungen für die Zugangsöffnungen vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bei richtiger Positionierung überlappt die Abdeckung die obere, die untere und die Innenkanten der Zugangsöffnung um 5 mm. Die Abdeckung überlappt außerdem die Außenkante der Zugangsöffnung um 27 mm.

  39. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und der Abdeckungen für die Zugangsöffnungen auf.
  40. Bauen Sie die Abdeckungen für die Zugangsöffnungen ein.
  41. Montieren Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
  42. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  43. Montieren Sie Endplatte Rahmenträger hinten (für 1-teilige Guss-Bodengruppe).
  44. Montieren Sie Wheel Arch Liner - Rear - LH (Nicht Strukturpack) (Remove and Replace).
  45. Montieren Sie Folding Parcel Shelf - Rear Trunk (Remove and Replace).
  46. Montieren Sie Tub - Rear Trunk (Remove and Replace).
  47. Montieren Sie Trim - Side - Trunk - LH (Remove and Replace).
  48. Montieren Sie Trunk Assembly - Lower (Remove and Replace).
  49. Montieren Sie Panel - Aero Shield - Rear (Remove and Replace).
  50. Montieren Sie Seat Back - 2nd Row - RH (Remove and Replace).
  51. Montieren Sie Buckle - 2nd Row - LH (5 Seat) (Remove and Replace).
  52. Montieren Sie Buckle - 2nd Row - Center (5 Seat) (Remove and Replace).
  53. Montieren Sie Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  54. Montieren Sie Seat Back - 2nd Row - LH (Remove and Replace).
  55. Montieren Sie Noise Absorber - Motor Bay - Rear (Remove and Replace).
  56. Montieren Sie Carpet - Interior Complete (Remove and Replace).
  57. Montieren Sie HV Battery (AWD) (Nicht Strukturpack)(Remove and Install).
