Torque-Box hinten oben
Korrekturcode:
10101010302,
10101010502
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | M3 BAUGRUPPE – TORQUE-BOX HINTEN OBEN (Torque-Box hinten oben) | |
| 34 | ||
| 1 | BUTYL-FOLIENFLICKEN 300X150X2MM (Butyl-Folienflicken) | Tesla-Teilenummer 1004969-00-A. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
- Entfernen Sie Brake Pedal (Nicht Strukturpack)(Remove and Replace).
- Entfernen Sie Brake Lines - Front Bundle (Remove and Replace).
- Entfernen Sie Insulator - Dash (Remove and Replace).
- Entfernen Sie Wheel Arch Liner - Front - LH (Nicht Strukturpack)(Remove and Replace).
-
Entfernen Sie das ursprüngliche Bauteil.
- oder Werkseitige Punktschweißungen
- Bereiten Sie den Einbau vor.
-
Bereiten Sie den Einbau vor.
- Bezugslinie/-punkt
- oder Hochfeste strukturelle Niete, 6,5 mm A = 152 mm B = 7 mm C = 8 mm D = 89 mm E = 17 mm F = 7 mm G = 14 mm H = 27 mm
- Bereiten Sie den Einbau vor.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
-

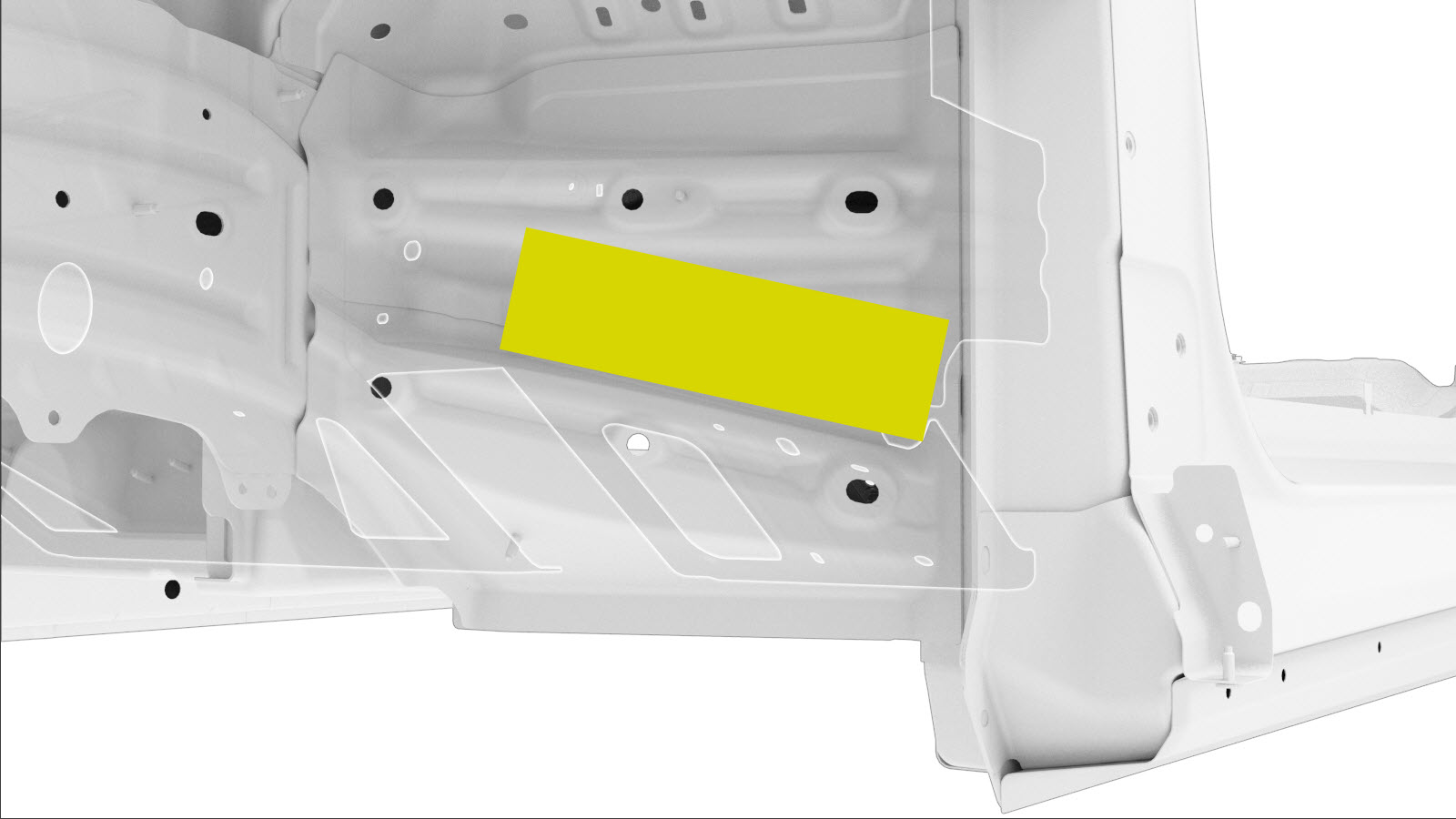

Bringen Sie nach Abschluss der Lackierarbeiten den Butylflicken wie abgebildet an, um die Niete zur Befestigung der Baugruppe Armaturenbrettverstärkung und Torque Box abzudecken.
- Montieren Sie Wheel Arch Liner - Front - LH (Nicht Strukturpack)(Remove and Replace).
- Montieren Sie Insulator - Dash (Remove and Replace).
- Montieren Sie Brake Lines - Front Bundle (Remove and Replace).
- Montieren Sie Brake Pedal (Nicht Strukturpack)(Remove and Replace).
