Front Frame Rail Inner With Bracket (Small Front Section)

Teileliste

Menge Beschreibung Abbildung / Hinweise
2 M3 FR RAIL INR REINF PLATE CUT ECOAT (Front Frame Rail Inner)

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Remove the Front Frame Rail Inner Reinforcement (Section).
  2. Remove the Halterung vorderer Kofferraum.
  3. Schneiden Sie das alte Bauteil an den gezeigten Stellen.

    Bezugslinie/-punkt

    Schnittlinie
    • A = 113 mm
  4. Cut the new Front Frame Rail Inner as indicated below to make the new component.

    Bezugslinie/-punkt

    Schnittlinie
    • B = 177 mm
    • C = 189 mm
  5. Cut the new Front Frame Rail Inner as indicated below to create a reinforcement plate.

    Bezugslinie/-punkt

    Schnittlinie
    • D = 137 mm
    • E = 217 mm
    Informational PurposesAn informational icon, calling your attention
    Note
    Trim the lower portion of the reinforcement plate at an angle to clear the Front Frame Rail Inner Reinforcement when it is installed after this procedure.
  6. Bereiten Sie den Einbau vor.

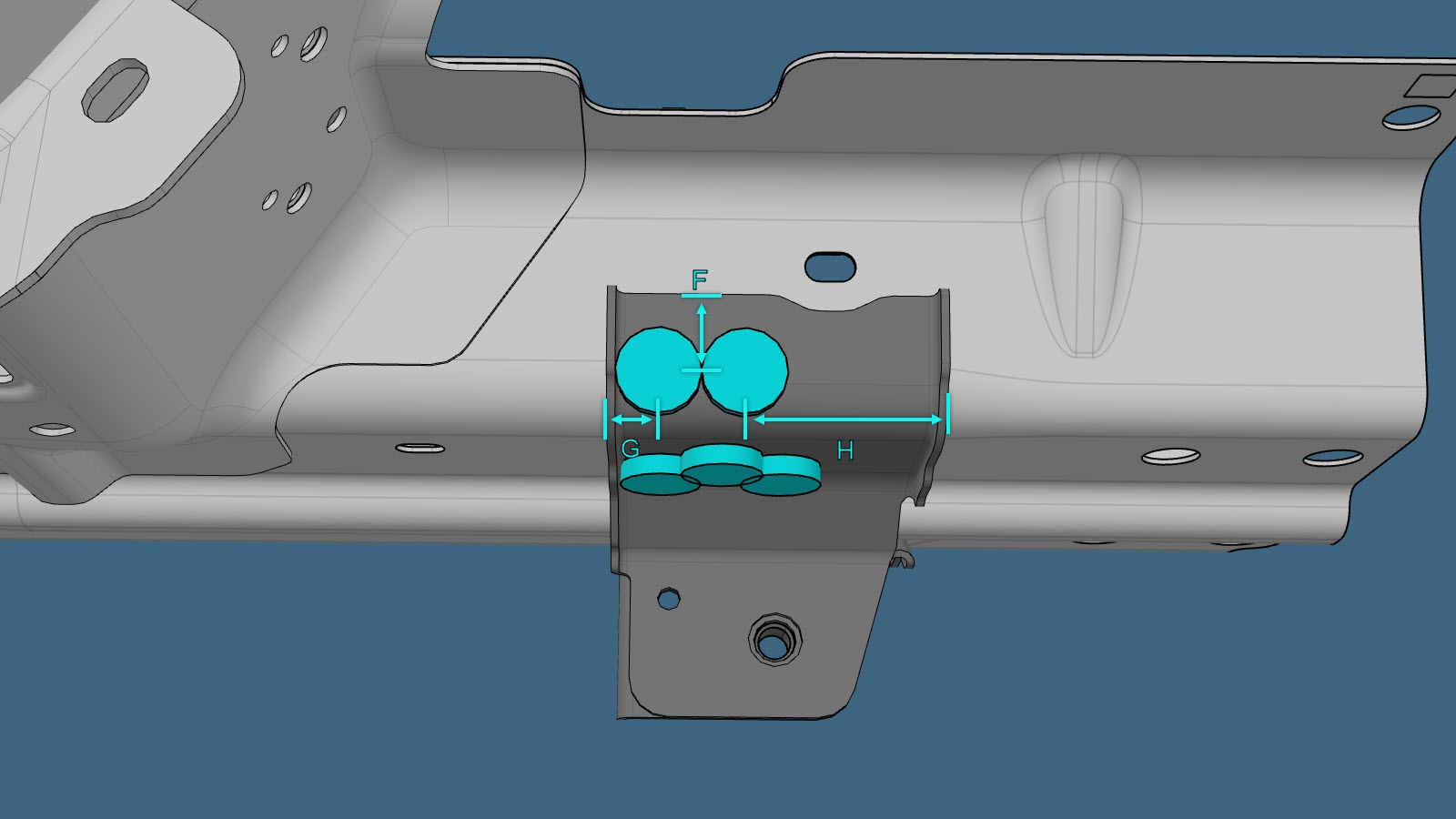

    oder Einbauseitige Punktschweißungen

  7. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  8. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  9. Führen Sie Widerstandspunktschweißungen durch.

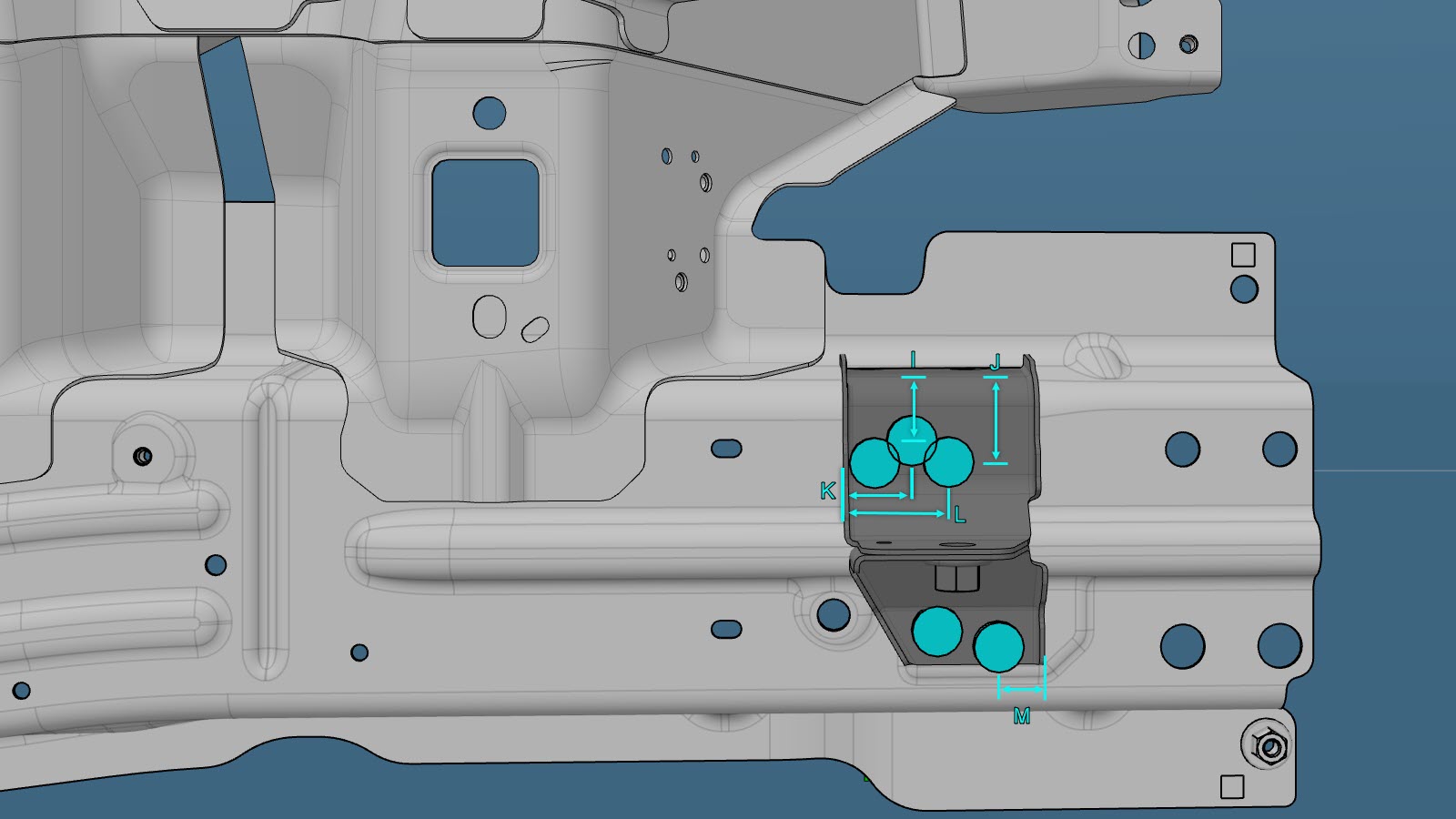

    oder Einbauseitige Punktschweißungen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warning
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CAUTION
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
  10. Install the Halterung vorderer Kofferraum.
  11. Install the Front Frame Rail Inner Reinforcement (Section).
  12. Install the Front Subframe Mount (Inner).
  13. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
