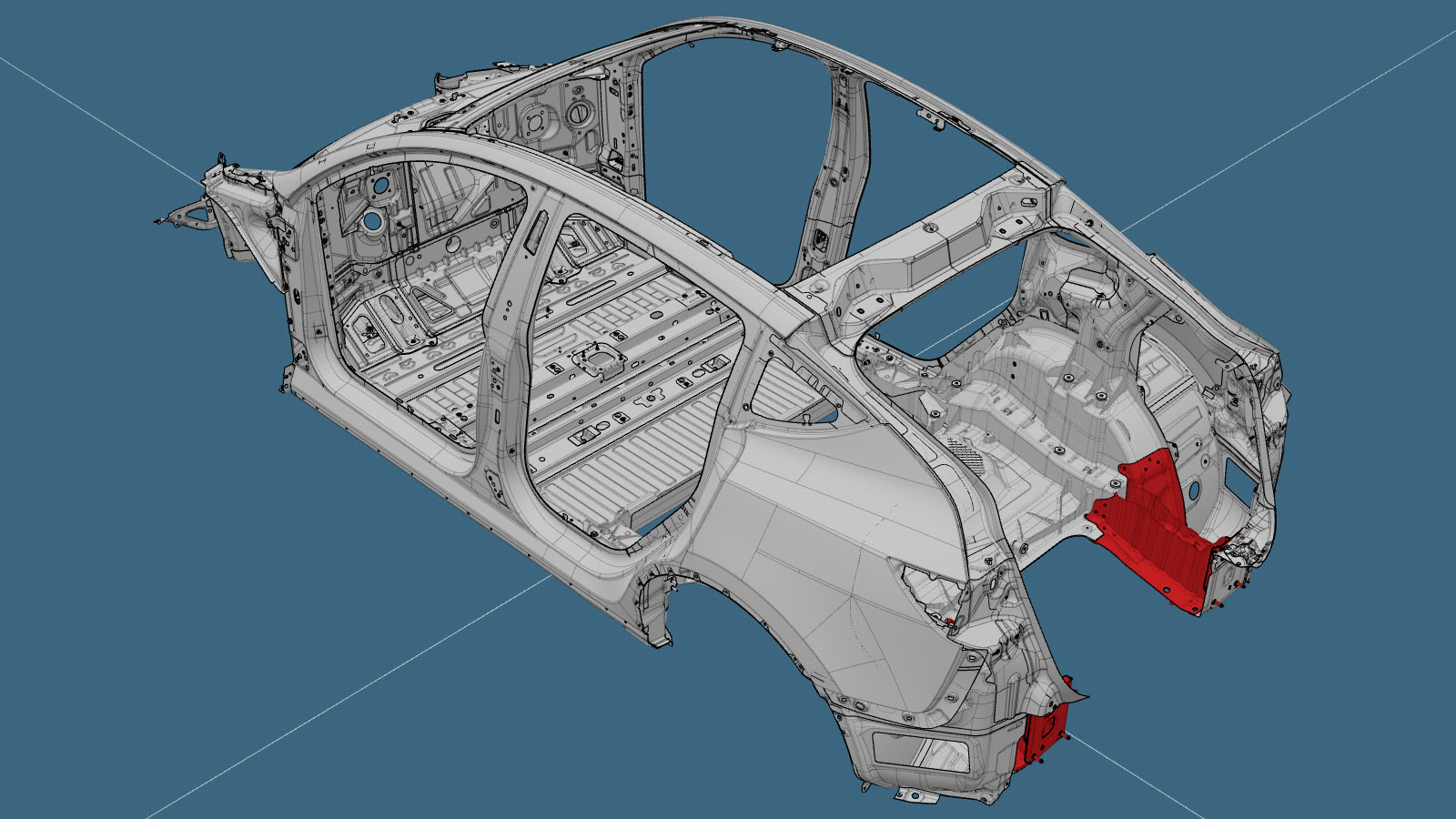

Hinterer Rahmenträger (Gussteil) mit Radkastenabschnitt

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für Guss-Bodengruppe hinten (1-teilig) für weitere Informationen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

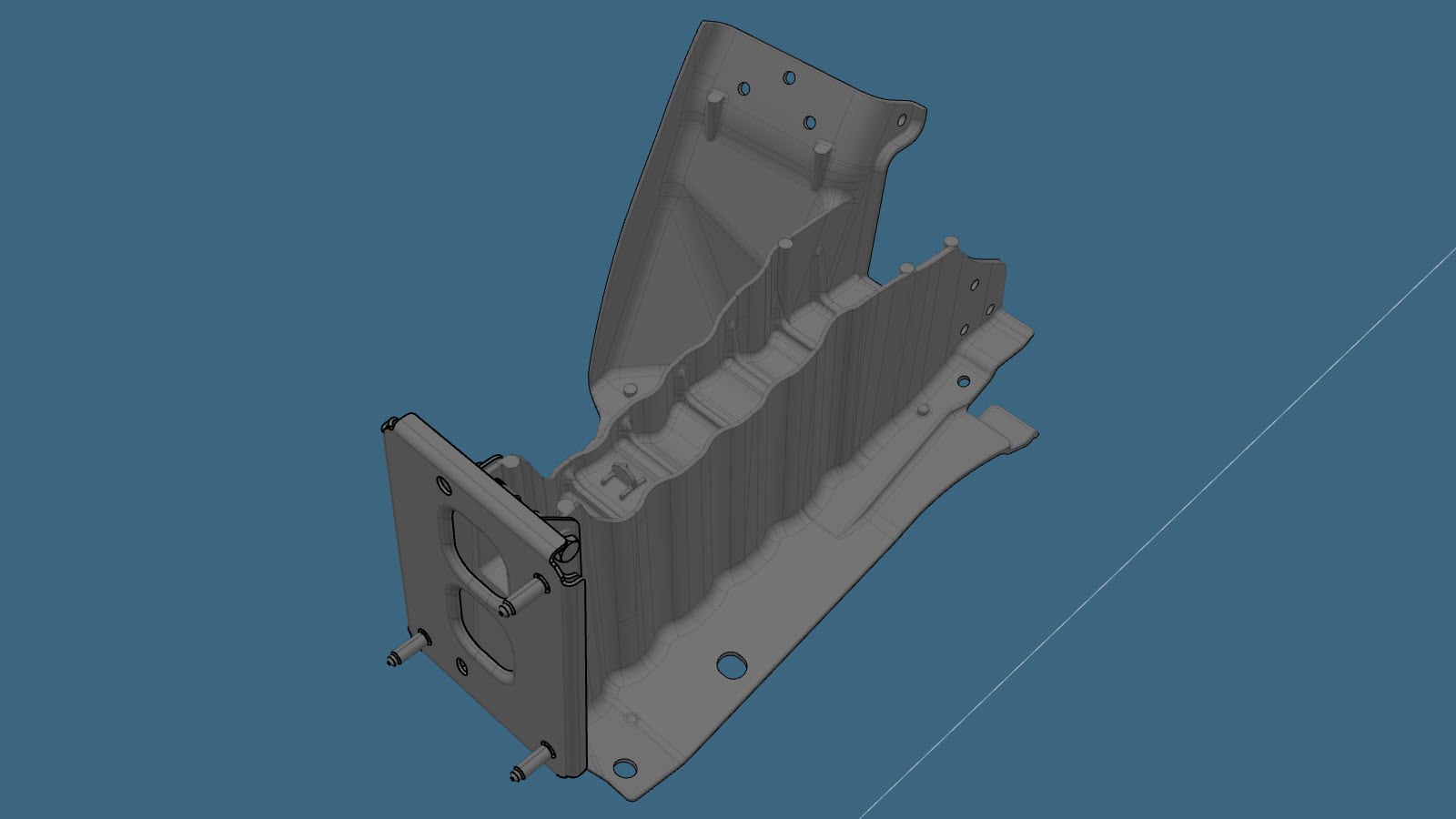

1	HINTERER ERSATZ-RAHMENTRÄGER AUS GUSS (Hinterer Rahmenträger mit Radkastenabschnitt)
10	Struktureller Niet, 6,5 mm, lang
3	Struktureller Bolzenniet 6,5 mm

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
Entfernen Sie das ursprüngliche Bauteil.
Bezugslinie/-punkt

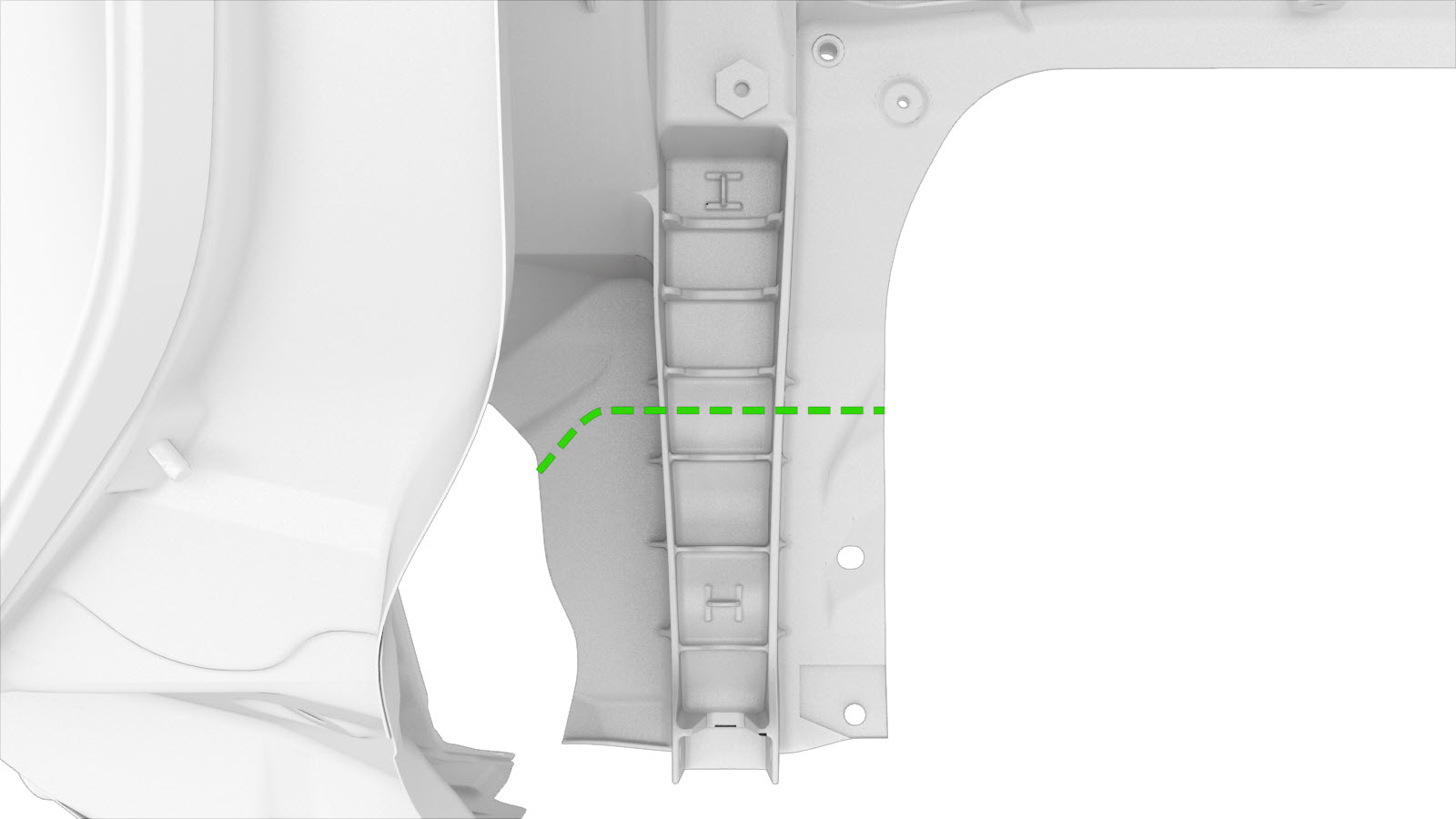

Schnittlinie
- A = 135 mm.
- B = 130 mm.
- C = 20 mm.
- D = 100 mm.
Anmerkung
Schneiden Sie das ursprüngliche Bauteil zu, um den Abstand zwischen dem verbleibenden ursprünglichen Bauteil und dem Ersatzteil zu reduzieren.

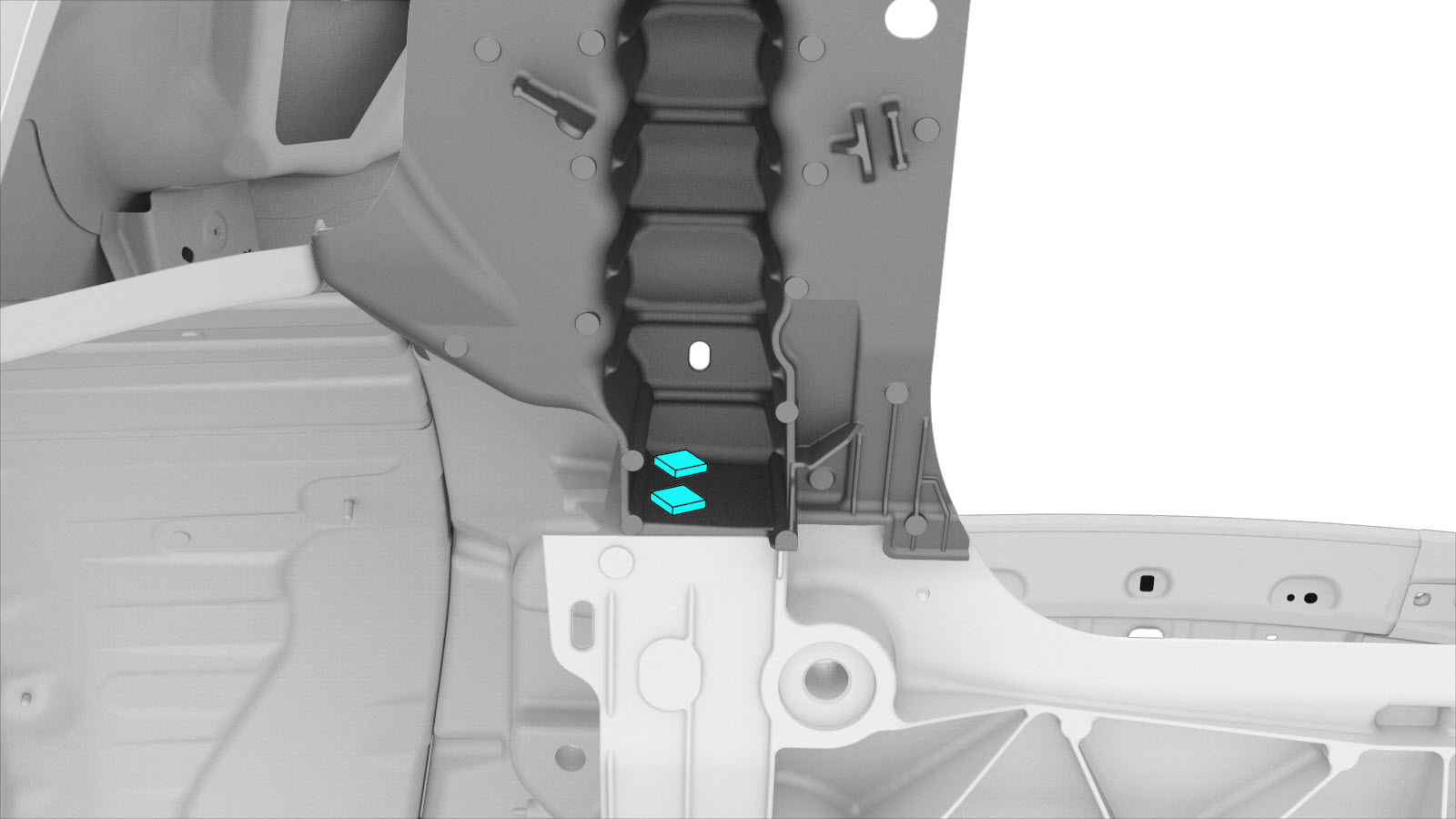

Bereiten Sie den Einbau vor.
oder Strukturelle Niete, 6,5 mm lang
oder Strukturelle Bolzenniete, 6,5 mm

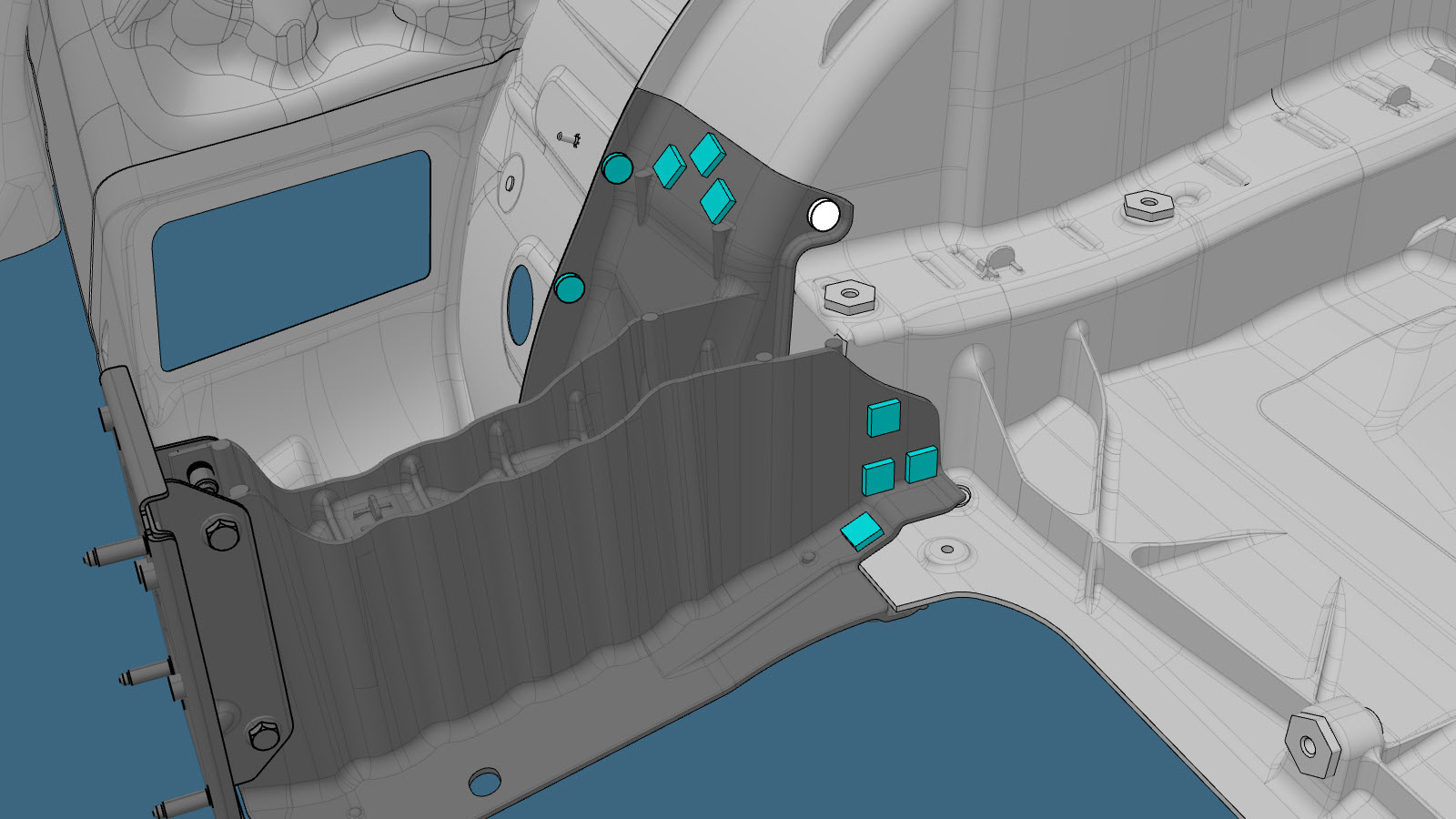

Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.

Anmerkung

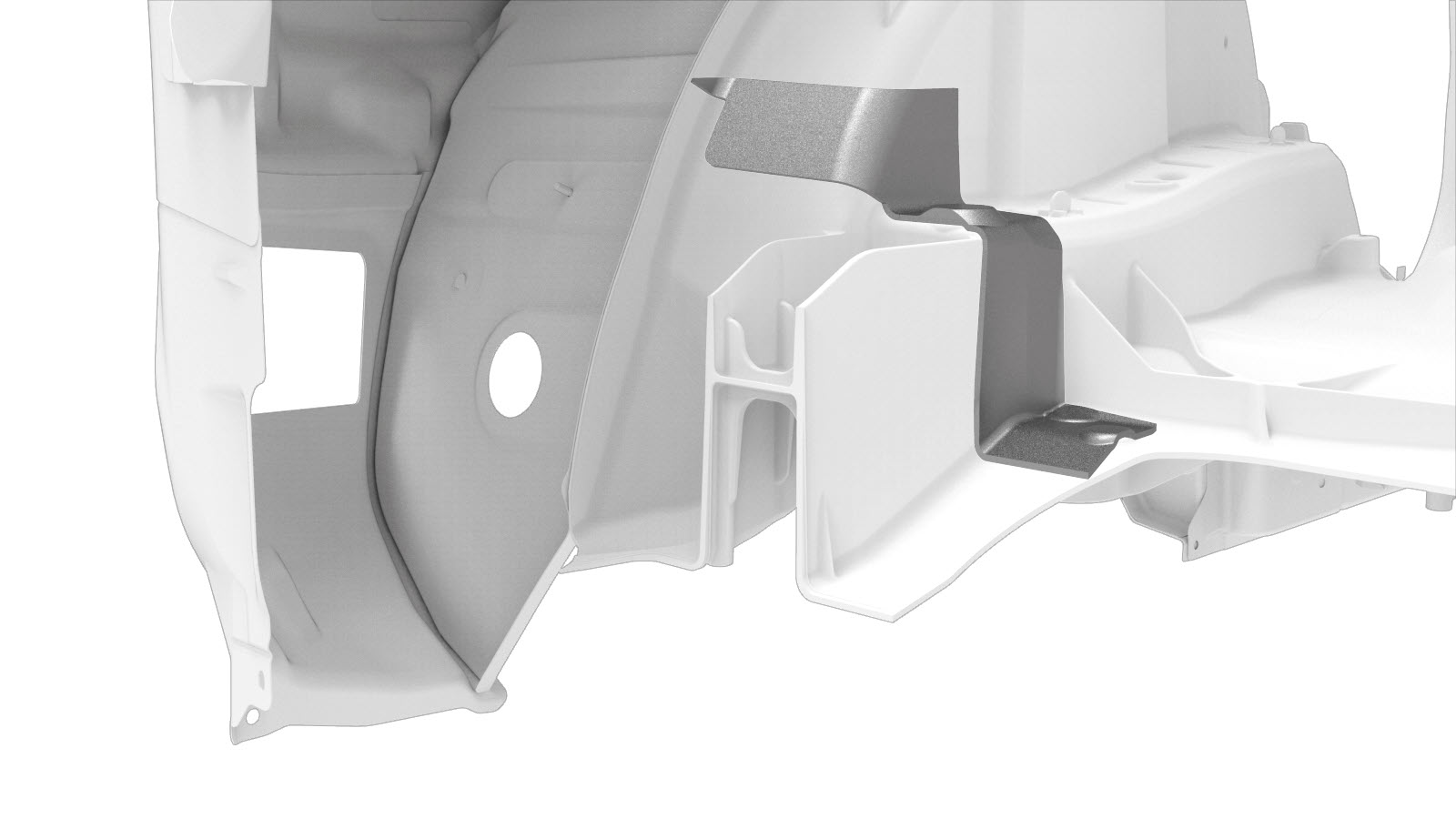

Füllen Sie die Spalten zwischen dem neuen Bauteil und dem neuen Bauteil und dem ursprünglichen Bauteil mit Strukturklebstoff.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Montieren Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
