Hinterer Rahmenträger (kleiner Abschnitt)

Korrekturcode: 10102002502, 10102002602 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Teileliste

Menge Beschreibung Abbildung / Hinweise

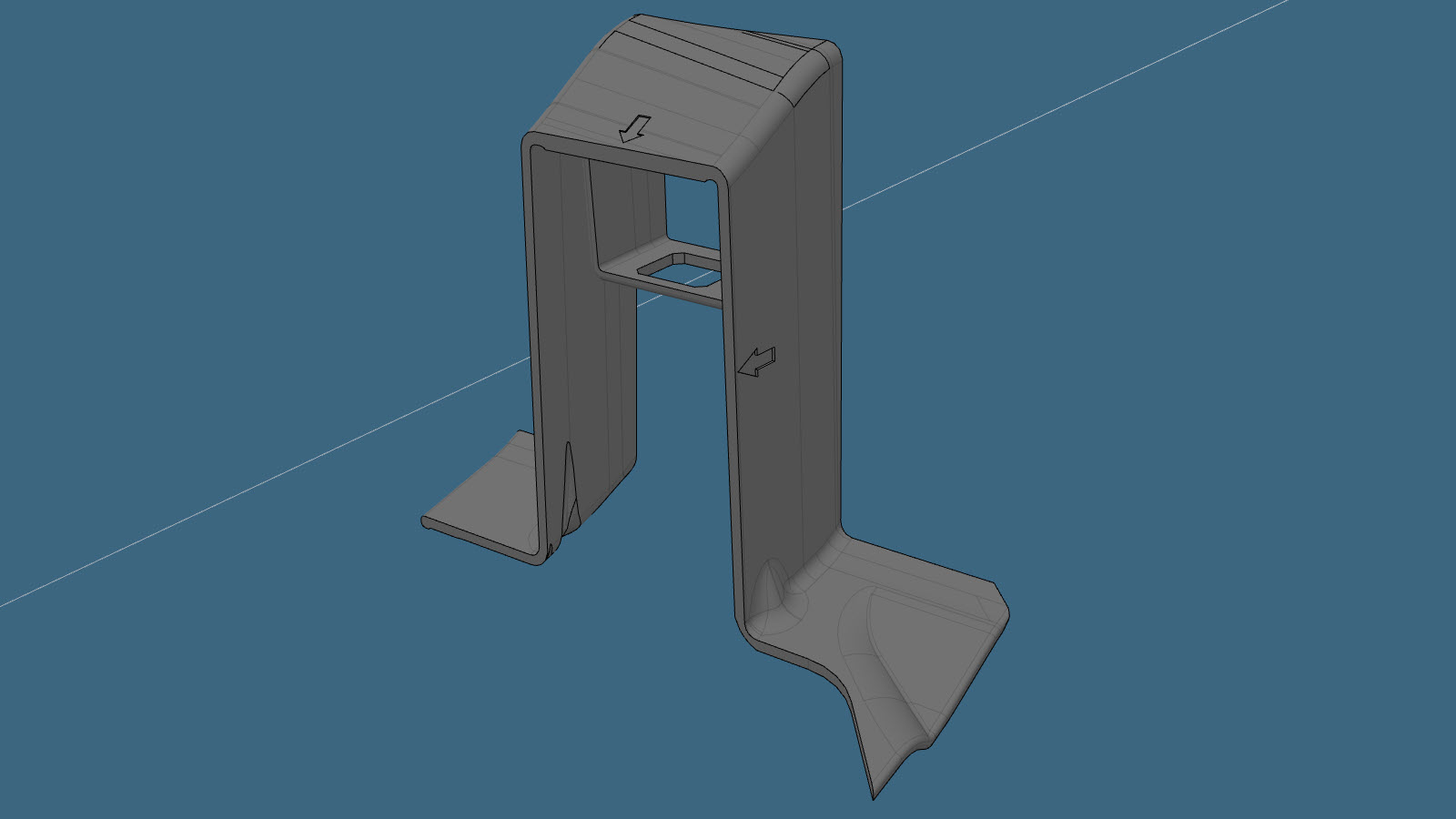

1 MY RUB RAHMENTRÄGER-REPARATURBAUGRUPPE KLEIN (Hinterer Rahmenträger – kleiner Abschnitt)

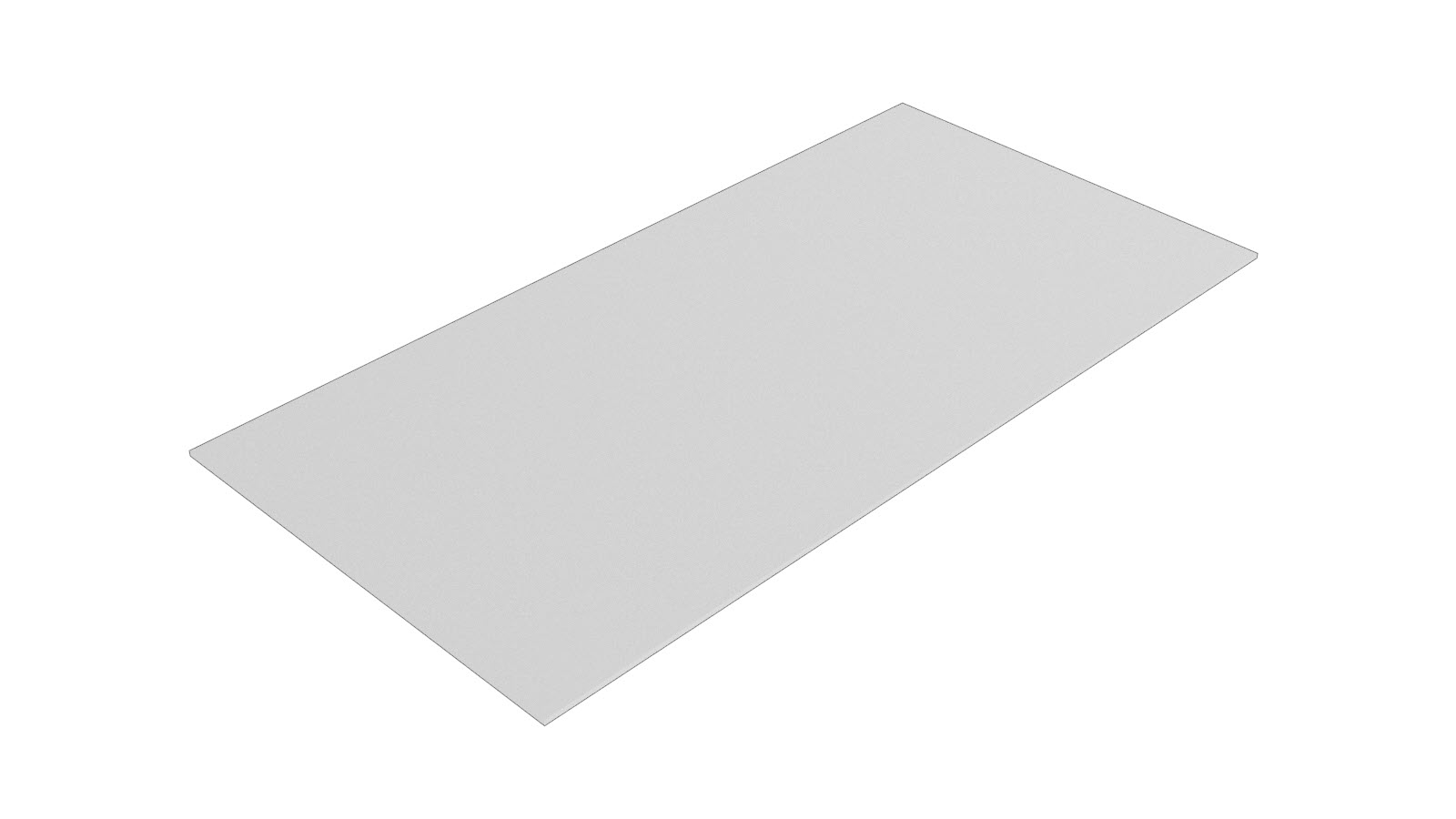

1 BUTYL-FOLIENFLICKEN 300X150X2MM (Butyl-Folienflicken)

Tesla-Teilenummer 1004969-00-A.
1 MODEL Y GUMMI KLEINE VORRICHTUNG SCHNITTLINIE – LINKS

Tesla-Teilenummer 2173884-00-A.
1 MODEL Y GUMMI KLEINE VORRICHTUNG SCHNITTLINIE – RECHTS

Tesla-Teilenummer 2173885-00-A.
8 Hochfester struktureller Niet, 6,5 mm
1 Struktureller Bolzenniet 6,5 mm
2 Schraube , HF,M6-1.0x30,[88]ZNNI,SMAT Tesla-Teilenummer 1129025-00-A.
2 Mutter , HF,M6-1.0,[8],ZNNI[B] Tesla-Teilenummer 1116066-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
  2. Entfernen Sie Kotflügelhalterung (unten).

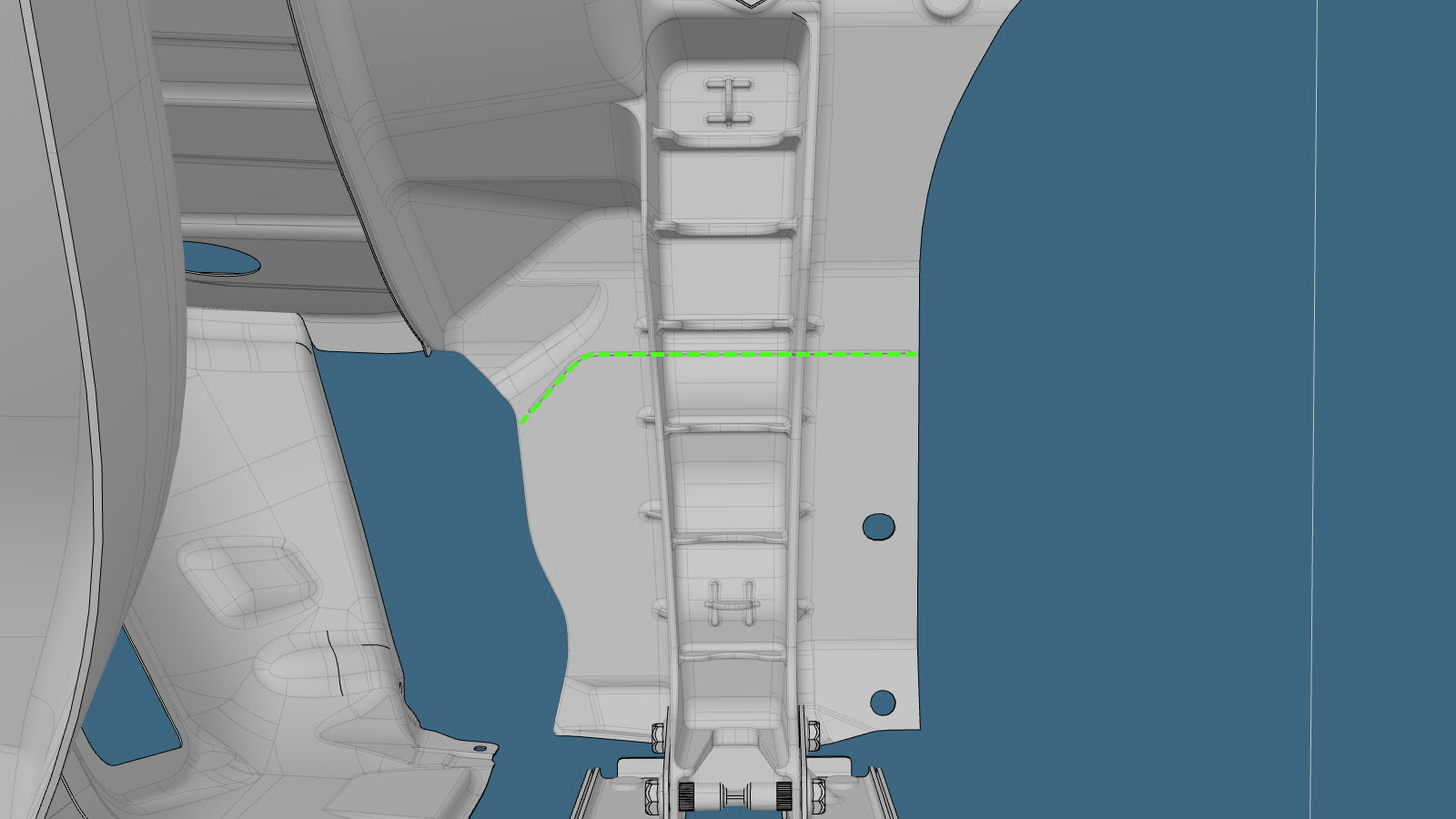

  3. Markieren Sie die Schnittlinie am ursprünglichen Bauteil.
    Bringen Sie die Schnittlinienvorrichtung wie dargestellt an, und markieren Sie die Schnittlinie zum Fahrzeugheck hin.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vermeiden Sie eine Beschädigung der Vorrichtungen, damit sie wiederverwendet werden können.
  4. Entfernen Sie das ursprüngliche Bauteil.
    • Schnittlinie
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schneiden Sie so nah wie möglich an der Hinterkante der markierten Schnittlinie auf dem ursprünglichen Bauteil, und schneiden Sie dann das ursprüngliche Bauteil passend zu. Halten Sie Lücken so klein wie möglich.
  5. Bereiten Sie den Einbau vor.
    Setzen Sie das neue Bauteil probeweise an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

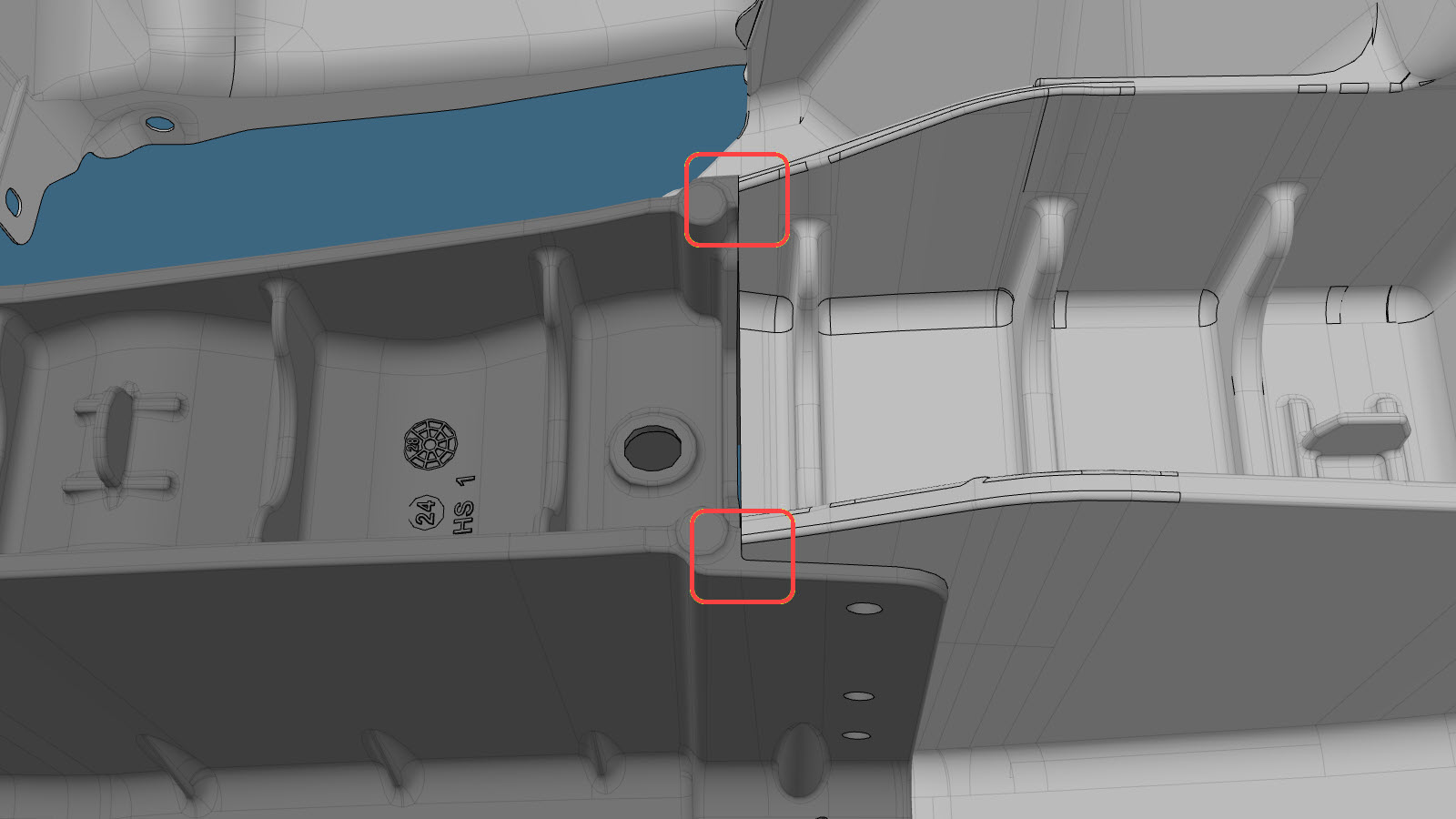

    In den rot hervorgehobenen Bereichen (die Ecken des oberen Rahmenträgers) sind keine Spalten zulässig.
  6. Bereiten Sie den Einbau vor.
    Setzen Sie das neue Bauteil probeweise an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

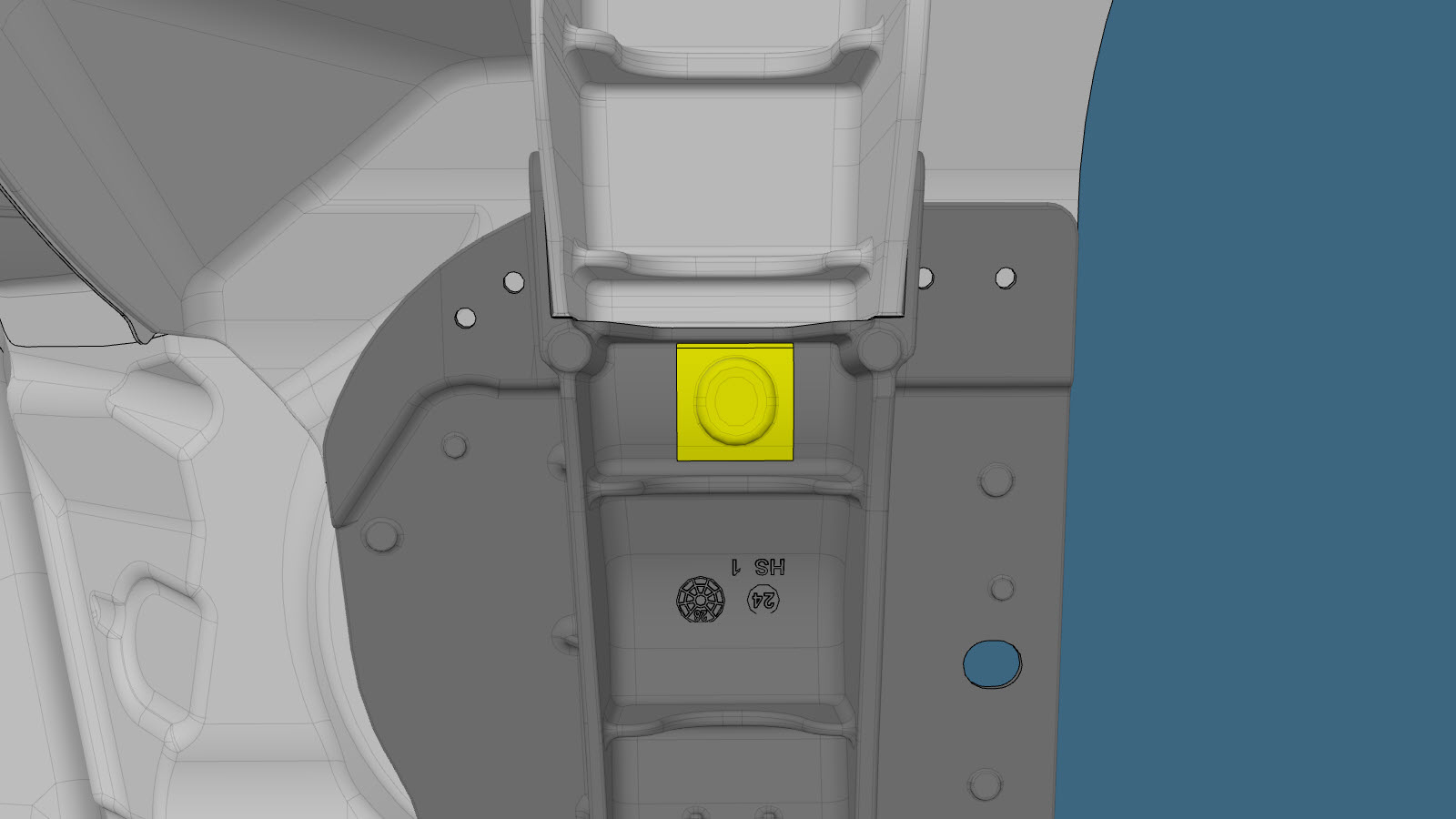

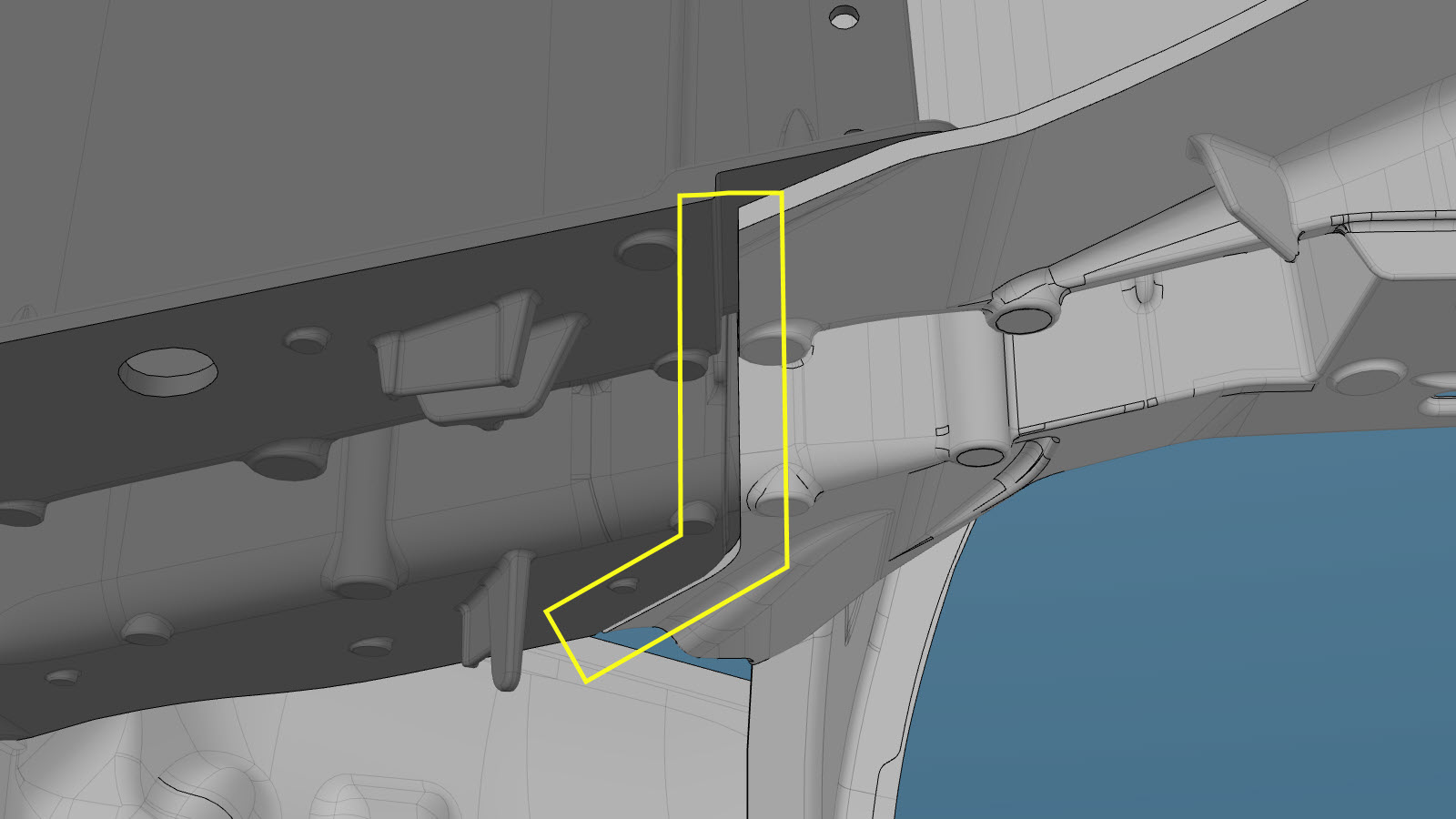

    In den gelb hervorgehobenen Bereichen sind Spalten von bis zu 4 mm zulässig.
  7. Bereiten Sie den Einbau vor.
    Setzen Sie das neue Bauteil probeweise an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    In den gelb hervorgehobenen Bereichen sind Spalten von bis zu 4 mm zulässig.
  8. Bereiten Sie den Einbau vor.
    Setzen Sie das neue Bauteil probeweise an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

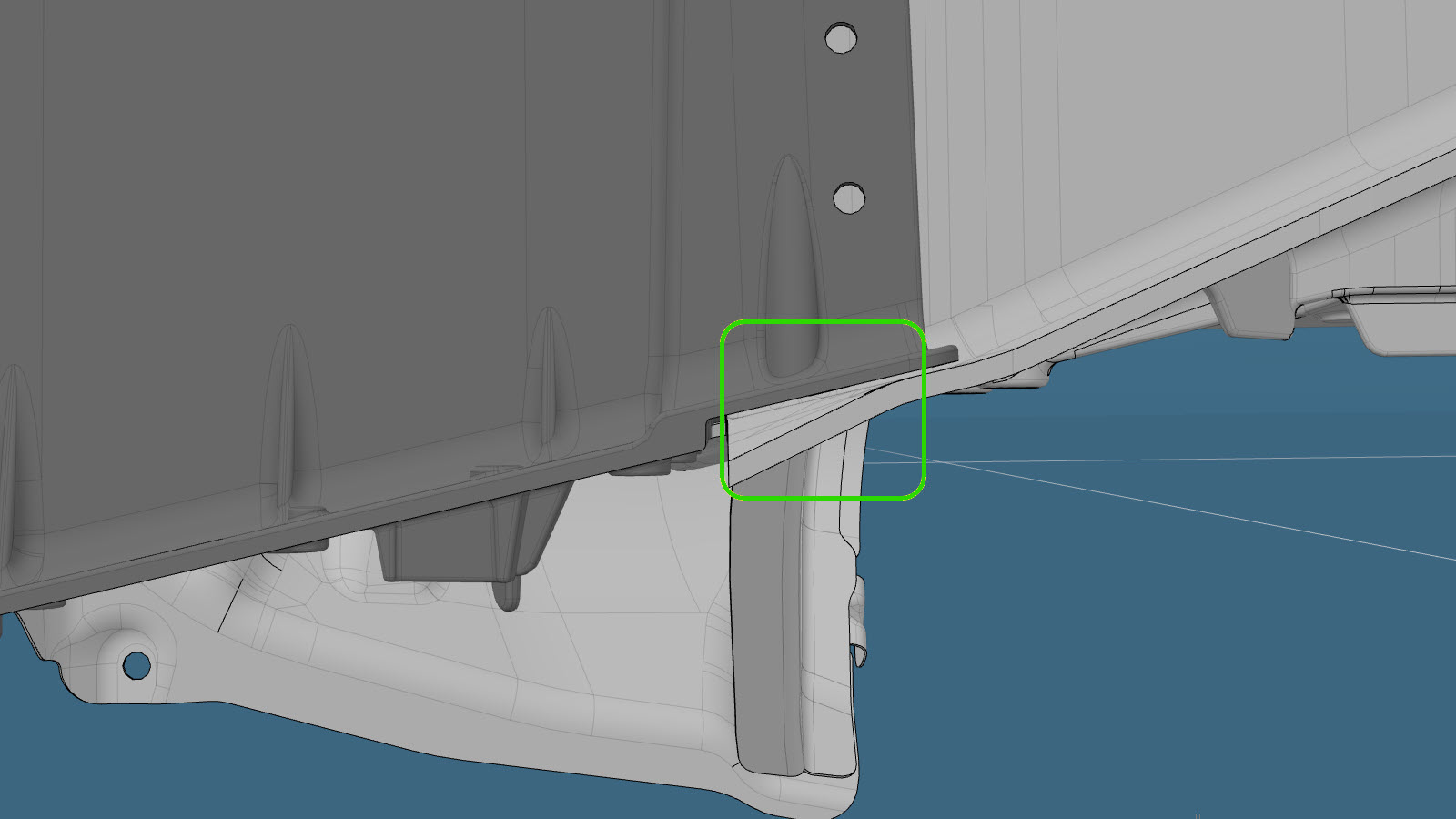

    Im grün hervorgehobenen Bereich sind Spalten zulässig.
  9. Bereiten Sie den Einbau vor.
  10. Bereiten Sie den Einbau vor.
  11. Bereiten Sie den Einbau vor.
  12. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.

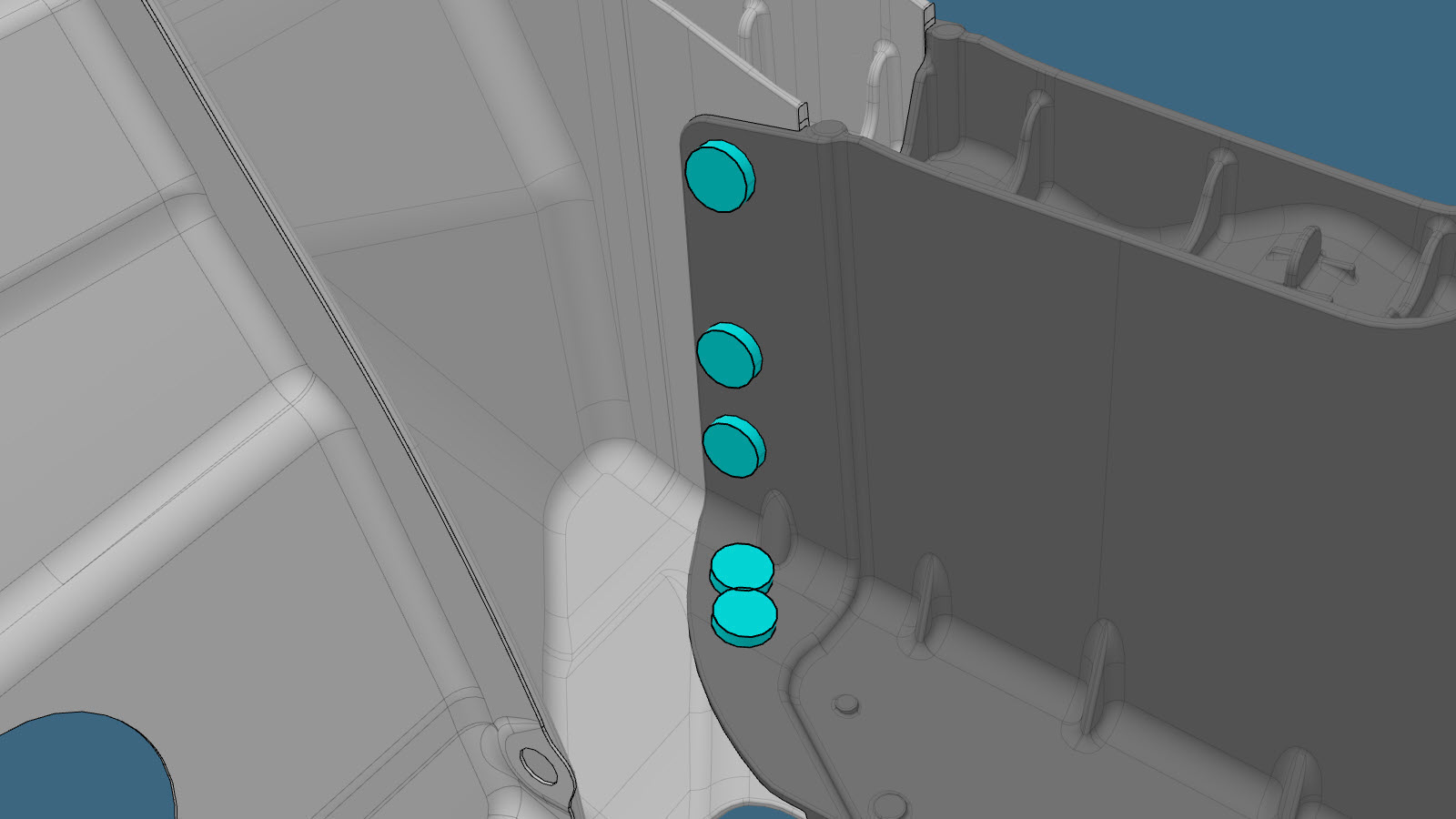

  13. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Schraube mit 6,7 Nm fest.
  14. Tragen Sie Nahtdichtungsmittel auf die Verbindung zwischen dem neuen Bauteil und der hinteren Guss-Bodengruppe auf.
  15. Montieren Sie Kotflügelhalterung (unten).
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

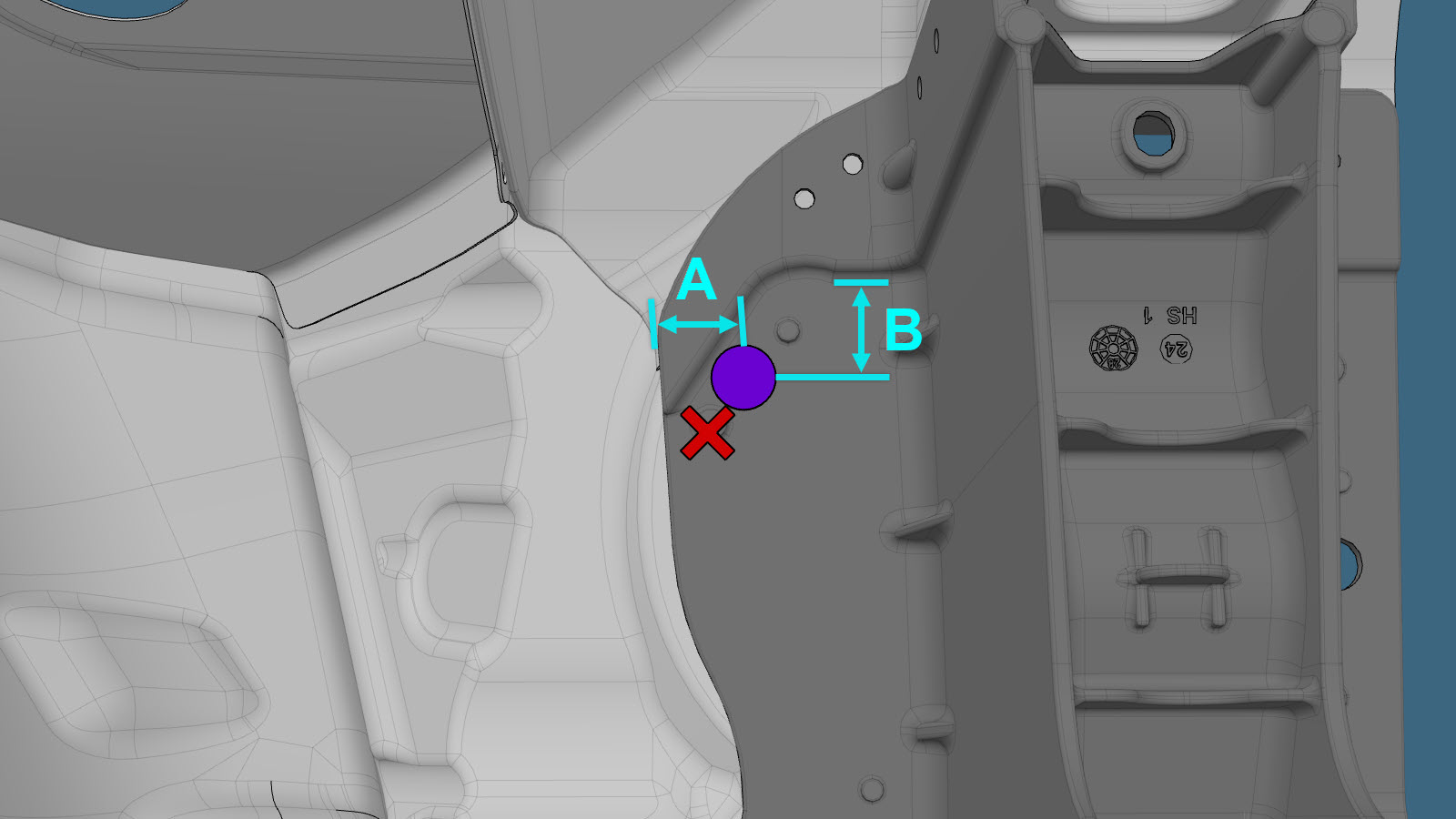

    Setzen Sie das angegebene Befestigungsmittel an der im Verfahren für die Kotflügelhalterung (unten) angegebenen Stelle um, damit eine Berührung des Auswurfstiftes vermieden wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  16. Montieren Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
  17. Bringen Sie den Butyl-Folienflicken wie gezeigt an.
  18. Bringen Sie den Butyl-Folienflicken wie gezeigt an.
  19. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
