SRS, Inspektion und Austausch von Komponenten

Inspektion und Austausch von Komponenten des Zusatz-Rückhaltesystems (SRS) nach einem Unfall.

Dieses Dokument liefert Anweisungen dazu, welche Komponenten des Zusatz-Rückhaltesystems (SRS) nach einem Unfall untersucht und ausgetauscht werden müssen.

Warnung

Nach jedem Aufprall müssen die Aufprallsensoren in der Nähe des Kollisionsbereichs auf Schäden überprüft werden. Wenn ein Sensor beschädigt ist, den Sensor und die Befestigung, mit der der Sensor an der Karosserie angebracht ist, ersetzen.

Teile, die nach einem Auslösen der Airbags oder Gurtstraffer immer einer Inspektion unterzogen und bei Beschädigung ausgetauscht werden müssen

Nach jedem Aufprall:

Prüfen Sie den Kabelbaum und die Kabelbaumsteckverbinder zur allen ausgelösten Airbags, Gurtstraffern und beschädigten Komponenten. Ersetzen Sie alle beschädigten Kabelbäume.
Überprüfen Sie alle Sitze und Sicherheitsgurte auf sichtbare Verformung oder Zeichen von Verschleiß des Gurtmaterials. Ersetzen Sie alle beschädigten Komponenten.
Überprüfen Sie die Sicherheitsgurt-Höhenverstellung und das Gurtband in der 1. Reihe (hinter der B-Säulen-Verkleidung) auf Anzeichen für Verschleiß oder Verformung. Ersetzen Sie alle beschädigten Komponenten.
Überprüfen Sie alle Sitze, Sicherheitsgurte und Aufroller mit Gurtstraffern auf sichtbare Verformung oder Zeichen für Verschleiß. Ersetzen Sie alle beschädigten Komponenten.
Anmerkung
Wenn Sie das Sicherheitsgurtsystem überprüfen, achten Sie besonders auf den Bereich um den D-Ring herum, wo der Sicherheitsgurt durch die Sitzschulter verläuft.
Prüfen Sie alle Verankerungen des Sicherheitsgurts auf Schäden. Prüfen Sie auf Risse, Verbiegungen, Dellen, beschädigte Befestigungsmittel oder Schäden an Befestigungspunkten. Bewerten Sie die Möglichkeiten zur Beseitigung dieser Schäden, bevor Sie irgendwelche Sicherheitsgurtkomponenten ersetzen.
Überprüfen Sie alle Aufprallsensoren in der Nähe des Kollisionsbereichs auf Schäden. Wenn der Sensor beschädigt ist, ersetzen Sie den Sensor und die Befestigung, mit der der Sensor am Fahrzeug angebracht ist. Weitere Informationen über den Austausch von Aufprallsensoren finden Sie im Wartungshandbuch.
Warnung
Ersetzen Sie beim Austausch des Vordertürdrucksensors immer Stopfen oder Klebeband, die bzw. das von den Vordertüraußenblechen entfernt wurden. Durch das Öffnen zusätzlicher Löcher in der Tür kann mehr Luft entweichen, was die Fähigkeit des Sensors, einen Seitenaufprall zu erkennen, beeinträchtigt und sich nachteilig auf die Auslösung der Airbags auswirken kann.
Unterziehen Sie alle nicht ausgelösten Knie-Airbag-Baugruppen einer Sichtprüfung:
- Wenn die Abdeckung des Knie-Airbags beschädigt ist, ersetzen Sie die gesamte Knie-Airbag-Baugruppe.
- Wenn Anzeichen für eine Beschädigung des Knie-Airbag-Polsters vorliegen, z. B. Scheuerstellen, Risse oder Löcher, ersetzen Sie die Knie-Airbag-Baugruppe.
- Wenn Anzeichen für eine Beschädigung des Airbag-Gehäuses vorliegen, z. B. verbogene Haken oder Scheuerstellen, ersetzen Sie die Knie-Airbag-Baugruppe.
Überprüfen Sie die Lenksäule:
1. Entfernen Sie Bauteile nach Bedarf, um an die Lenksäule zu gelangen.
2. Führen Sie die Tiefenmessstange eines Messschiebers zwischen dem Lenksäulengehäuse und der Lenksäule bis zum Anschlag ein, aber wenden Sie keine große Kraft an. Stellen Sie sicher, dass der Messschieber auf die Kante des Energieaufnahmebands ausgerichtet ist.
3. Messen Sie den Abstand von der Innenseite des Lenksäulengehäuses (gelb dargestellt) bis zum Ende des Energieaufnahmebandes (rot dargestellt). Wenn der Abstand zwischen den beiden Punkten kleiner ist als 126 mm, ersetzen Sie die Lenksäule.
Prüfen Sie das Zusatz-Rückhaltesystem mit Toolbox auf einwandfreie Funktion.

Teile, die nach einem Auslösen von Airbags oder Gurtstraffern ausgetauscht werden müssen

Nach einem Aufprall, bei dem einer der Sicherheitsgurtstraffer ausgelöst wurde, müssen folgende Teile sowie alle dazugehörigen Befestigungsmittel ausgetauscht werden:

Das Steuergerät für Rückhaltesysteme (Restraint Control Module, RCM).
Alle Sicherheitsgurte mit ausgelöstem Gurtstraffer sowie das zugehörige Gurtschloss.
Alle Sicherheitsgurte und Gurtschlösser, die bei dem Aufprall in Benutzung waren.
Wenn ein Airbag ausgelöst wurde, ersetzen Sie die Pyro-Sicherung der Batterie.
Anmerkung
Wenn ein Gurtstraffer, aber kein Airbag ausgelöst wurde, ersetzen Sie die Pyro-Sicherung der Batterie nur dann, wenn sie durchgebrannt ist.
Anmerkung
Ersetzen Sie die Pyro-Sicherung der Batterie nur dann, wenn bestätigt wurde, dass das Fahrzeug repariert wird.

Ersetzen Sie nach einer Kollision, wenn ein Airbag ausgelöst wurde, zusätzlich zu den Teilen, die nach dem Auslösen eines Gurtstraffers ausgetauscht werden, die folgenden Komponenten und alle zugehörigen Befestigungsmittel:

Ersetzen Sie alle ausgelösten Airbags und die zugehörigen Befestigungsmittel.
Wenn der Front-Airbag auf der Fahrerseite ausgelöst wurde, ersetzen Sie die Lenkradbaugruppe.
Anmerkung
Das Lenkrad ist dafür vorgesehen, die Kräfte des Fahrers bei einer Kollision aufzunehmen, wenn ein Airbag oder Gurtstraffer ausgelöst wird. Das Lenkrad muss ersetzt werden, da Schäden möglicherweise nicht sichtbar sind und die Inspektion, die erforderlich ist, um die strukturelle Integrität des Lenkrads adäquat zu bestimmen, irreparable Schäden am Lenkrad verursacht.
Wenn der Front- oder Knie-Airbag auf der Fahrerseite ausgelöst wurde, ersetzen Sie die Lenksäulen-Baugruppe und das Lenksäulen-Steuergerät (SSCM) (Clock Spring).
Wenn ein (sitzmontierter) Seiten-Airbag ausgelöst wurde, ersetzen Sie die Sitzbaugruppe der 1. Sitzreihe, die den ausgelösten Airbag enthält.
Wenn ein Front-Airbag (Fahrer- oder Beifahrerseite), ein Knie-Airbag oder ein (sitzmontierter) Seiten-Airbag ausgelöst wurde, ersetzen Sie die folgenden Komponenten und alle zugehörigen Befestigungsmittel:
- Die Sitzbaugruppe der 3. Sitzreihe, wenn sie während des Aufpralls besetzt war.

Fußgängerschutz-Komponenten

Die Fahrzeuge der Reihe Model Y sind mit Fußgängerschutz-Komponenten wie einem Drucksensorschlauch und Haubenbetätigern ausgestattet.

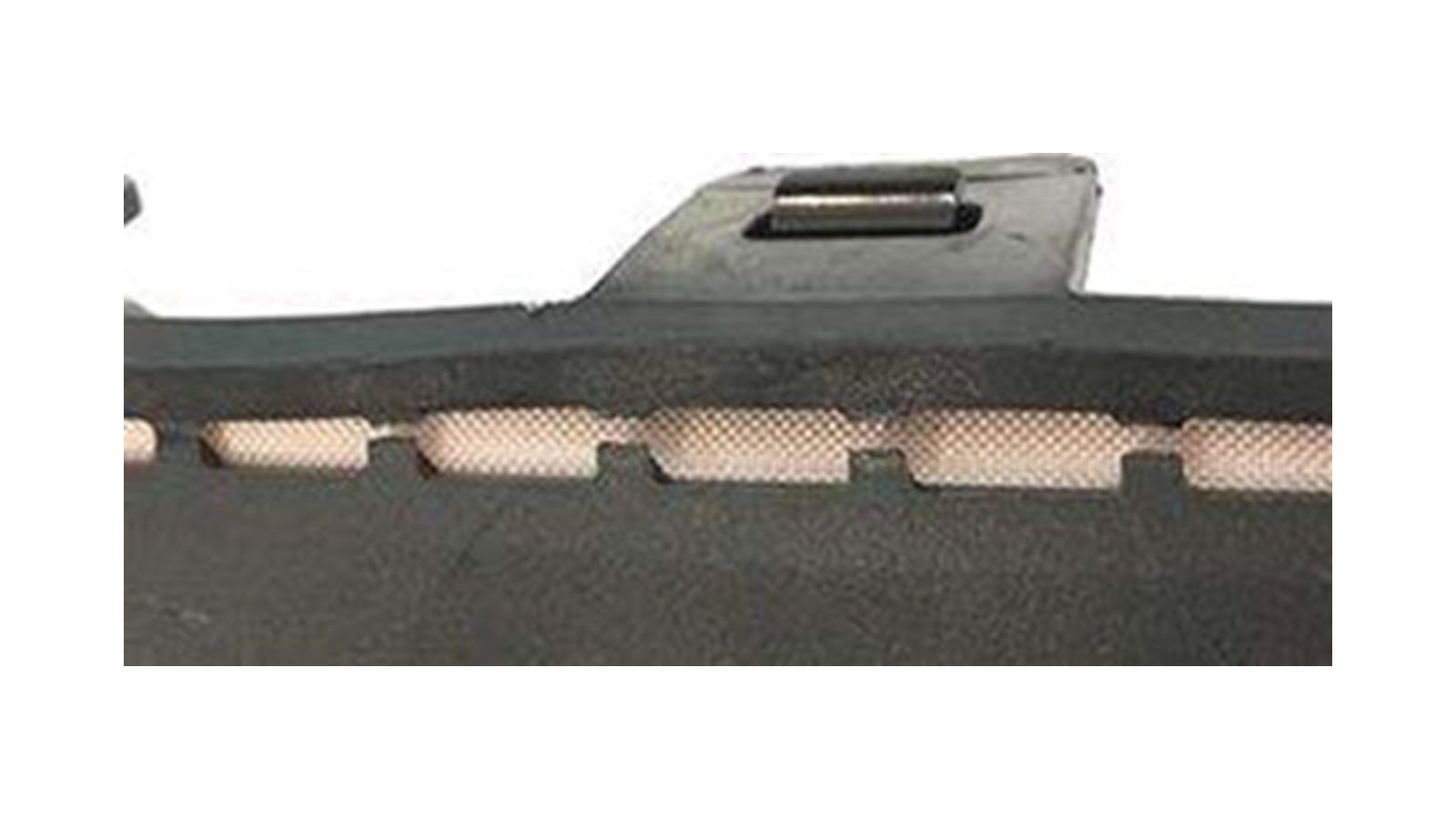

Abbildung 1. Drucksensorschlauch für Fußgängerschutz

Abbildung 2. Haubenbetätiger für Fußgängerschutz

Um zu bestimmen, ob ein Fahrzeug mit Fußgängerschutz-Komponenten ausgestattet ist, öffnen Sie die Haube, und suchen Sie nach Haubenbetätigern für den Fußgängerschutz, wie oben dargestellt.

Wenn das Fahrzeug mit Fußgängerschutz-Komponenten ausgestattet ist, führen Sie nach einem Frontalaufprall Folgendes durch:

Wenn die Haubenbetätiger für den Fußgängerschutz ausgelöst wurden, müssen sie ersetzt werden.
Überprüfen Sie den Fußgängerschutz-Drucksensorschlauch und dessen Steckverbinder auf Anzeichen für Schäden, z. B. Risse im Schlauch oder im Steckverbinder. Ersetzen Sie die Drucksensorbaugruppe, wenn irgendein Teil davon beschädigt ist.

Teileinformationen

Teileinformationen zur aktuellen Airbag-Komponente erhalten Sie über die VIN-Decodierungsfunktion im Teilehandbuch.

Weitere Unterstützung

Um weitere Unterstützung zu erhalten, wenden Sie sich an Ihr örtliches Collision Repair Support Team, wie unter Kontaktieren von Tesla Collision Repair beschrieben.
