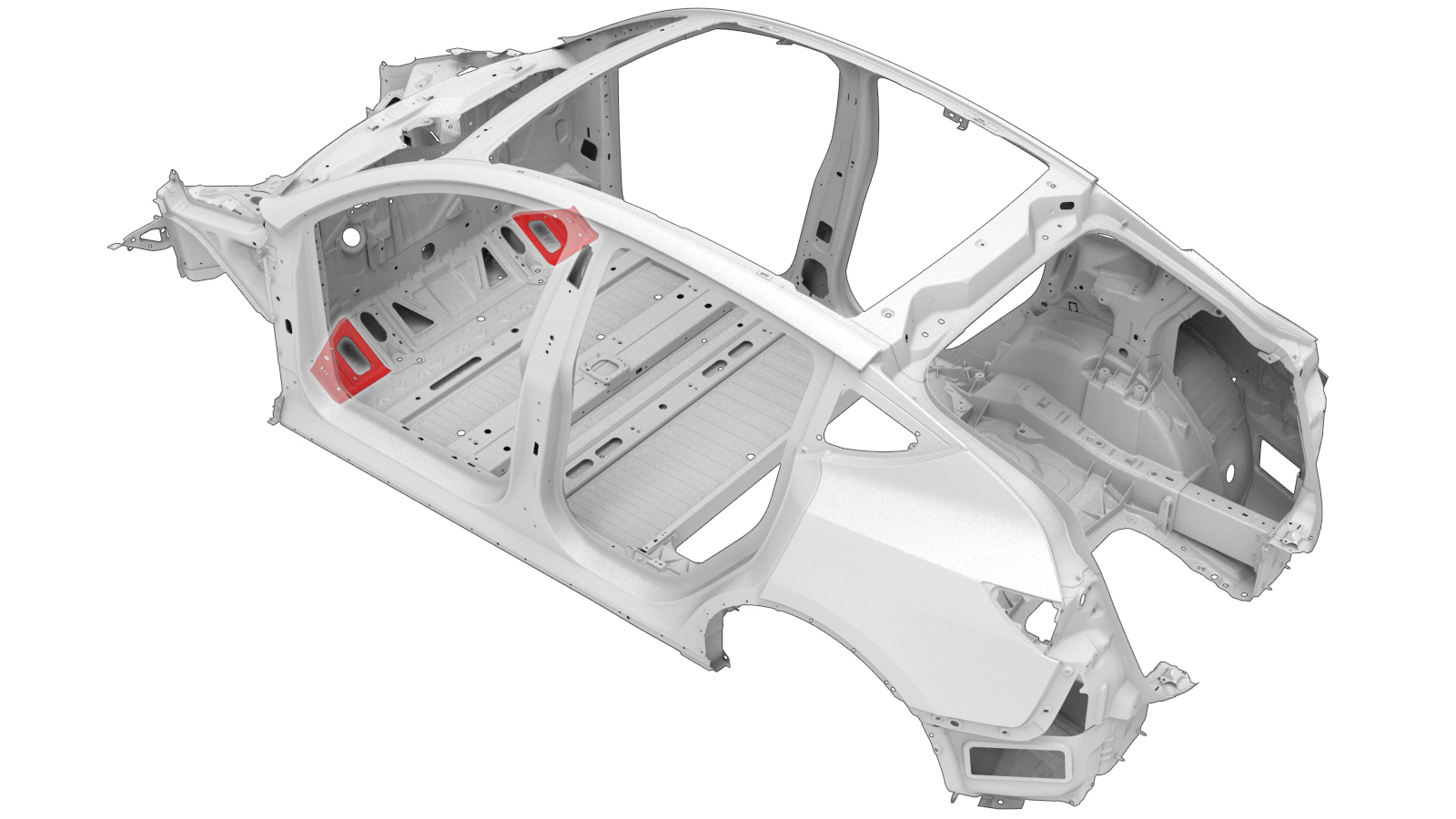

Fußbrett außen
Korrekturcode:
10101011902,
10101017102
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|

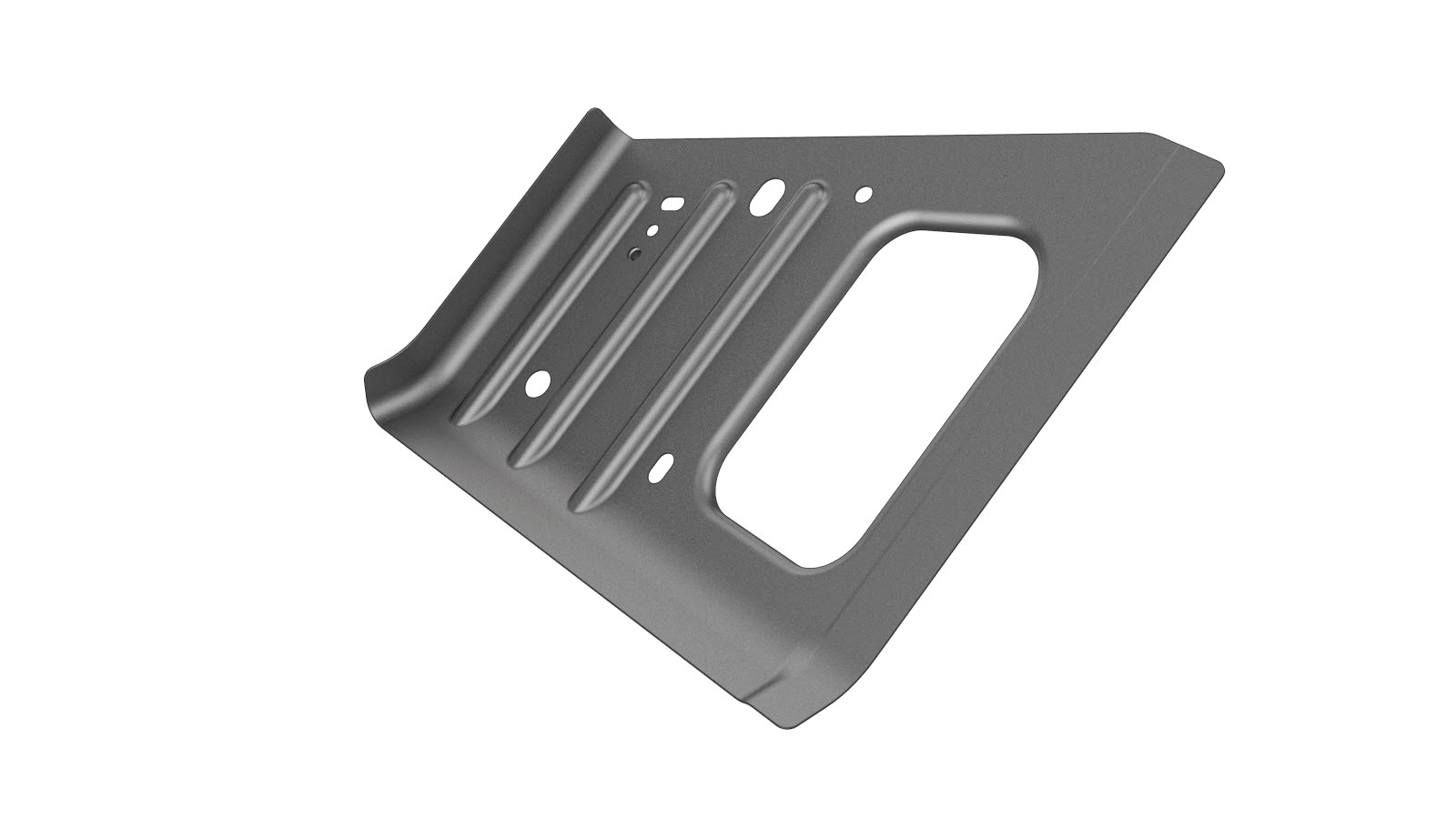

| 1 | BAUGRUPPE – BLECH FUSSBRETT AUSSEN (Fußbrett außen) | |
| 14 | ||
| 7 | Senkniet, 4,8 mm. lang |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
- Entfernen Sie Steuergerät – Karosseriesteuergerät – LH (Ausbauen und Ersetzen).
- Entfernen Sie Vehicle HV Disablement Procedure.
- Entfernen Sie Insulator - Dash (Remove and Replace).
- Entfernen Sie Brake Pedal (Nicht Strukturpack)(Remove and Replace).
- Entfernen Sie Door - Front - LH (Remove and Install).
-

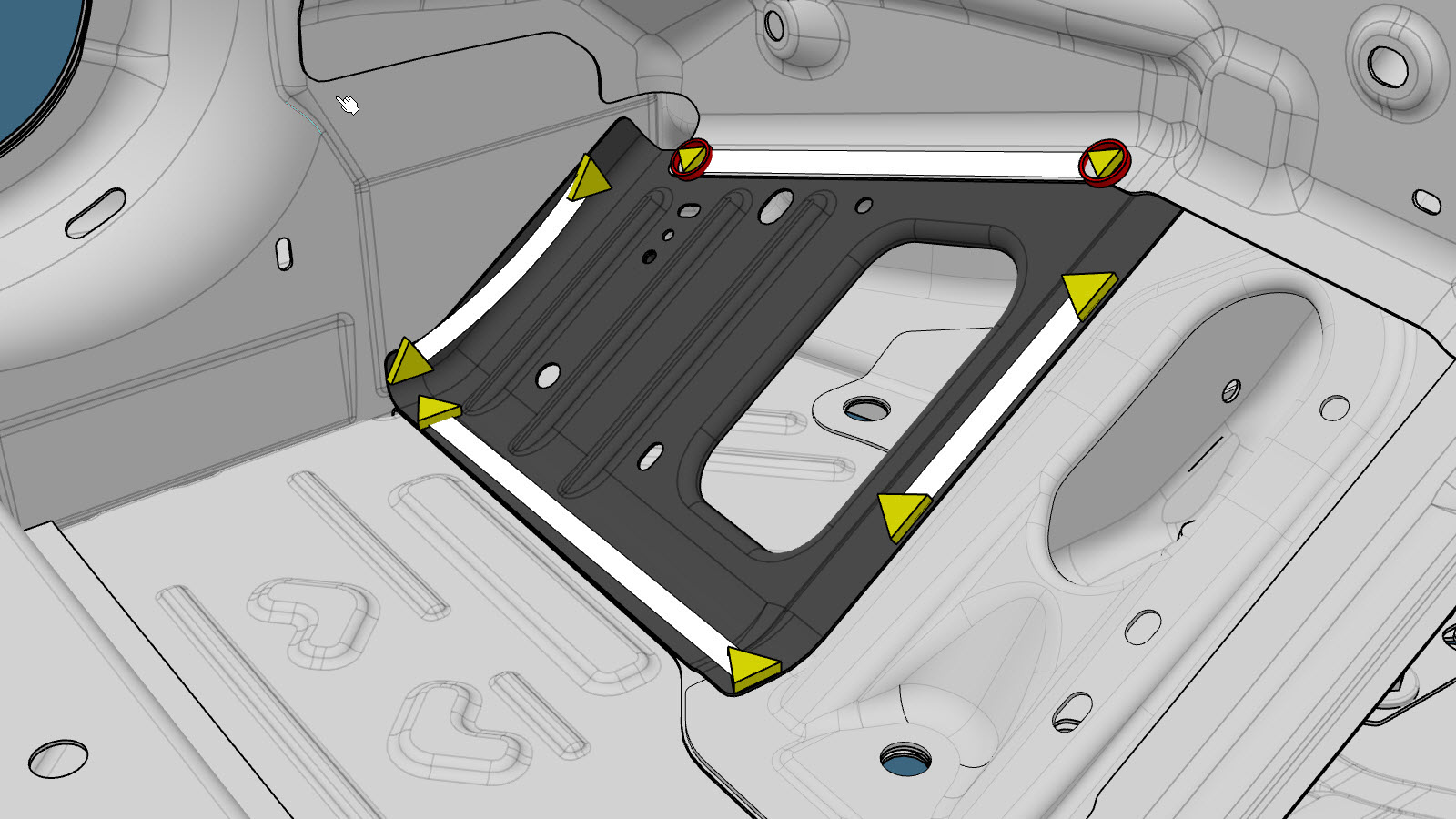

Entfernen Sie das ursprüngliche Bauteil.
- oder Durch werkseitige Punktschweißungen bohren
AnmerkungVerwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.- oder Werkseitige Punktschweißungen
-
Bereiten Sie den Einbau vor.

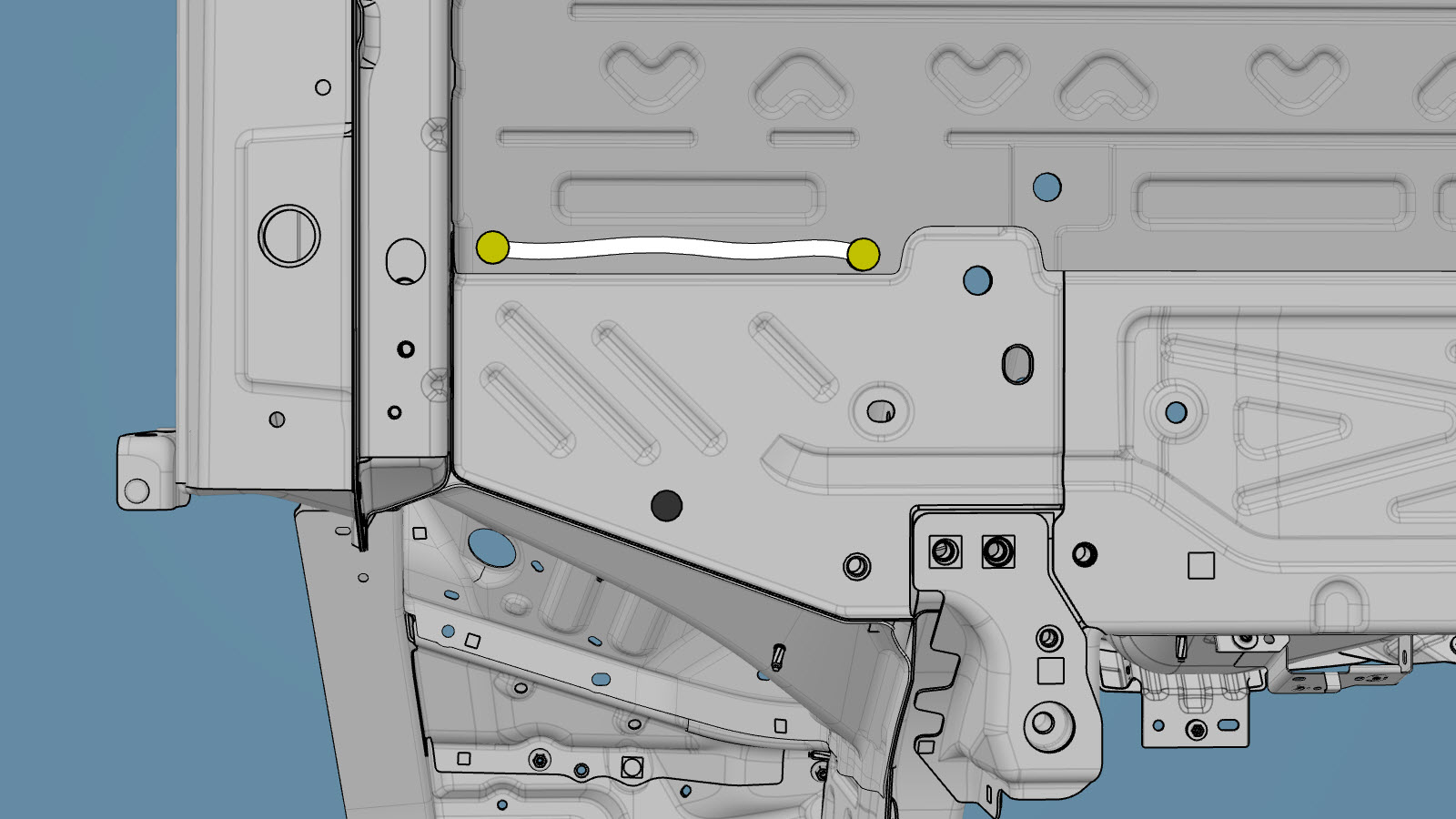

- Bezugslinie/-punkt

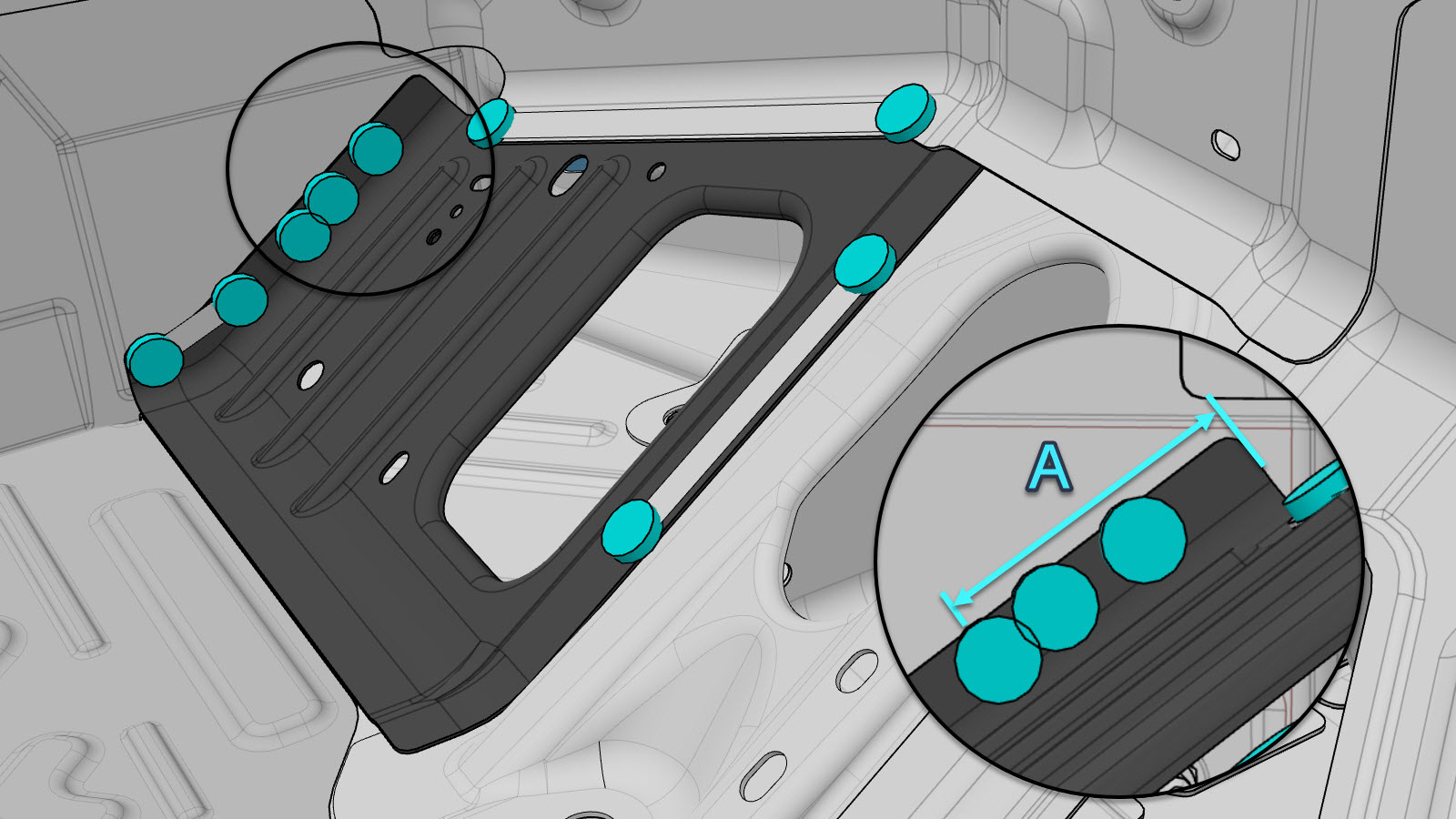

- oder Hochfeste strukturelle Niete, 6,5 mm A = 76 mm
- Bereiten Sie den Einbau vor.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
- Montieren Sie Door - Front - LH (Remove and Install).
- Montieren Sie Brake Pedal (Nicht Strukturpack)(Remove and Replace).
- Montieren Sie Insulator - Dash (Remove and Replace).
- Montieren Sie Vehicle HV Disablement Procedure.
- Montieren Sie Steuergerät – Karosseriesteuergerät – LH (Ausbauen und Ersetzen).
