Conjunto del alojamiento de la luz (vehículos fabricados después del 17 de febrero de 2022)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	LAMP HOUSING ASSEMBLY POST FEB 17 2022 LH (Conjunto del alojamiento de la luz - Izquierdo)
1	LAMP HOUSING ASSEMBLY POST FEB 17 2022 RH (Conjunto del alojamiento de la luz - Derecho)
8	Remache abombado estructural, 6,5 mm
1	Remache, 4,8 mm
3	Remache Flow Form S18
2	Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire la porción necesaria de Capa exterior de la aleta (vehículos fabricados después del 17 de febrero de 2022).

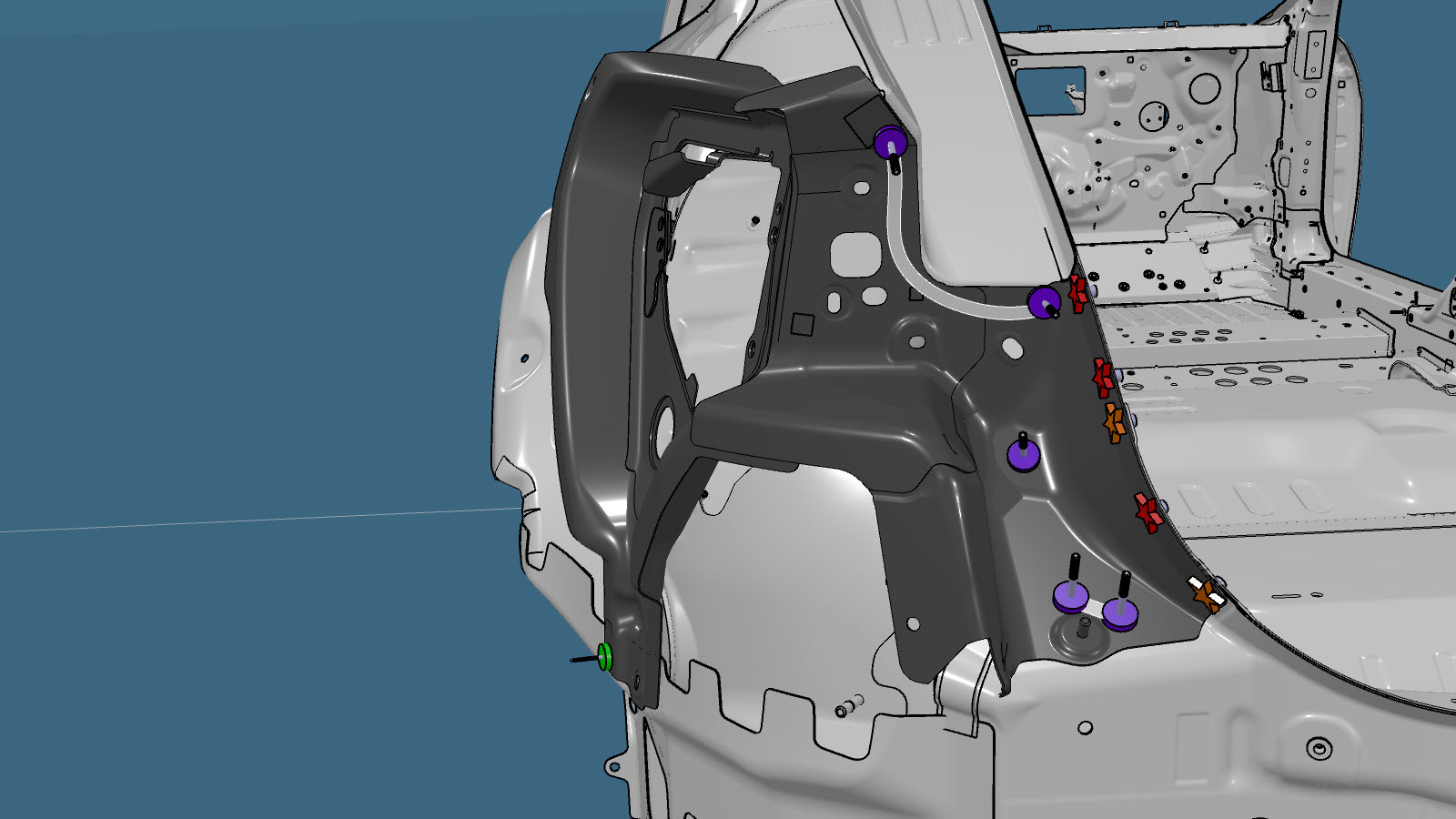

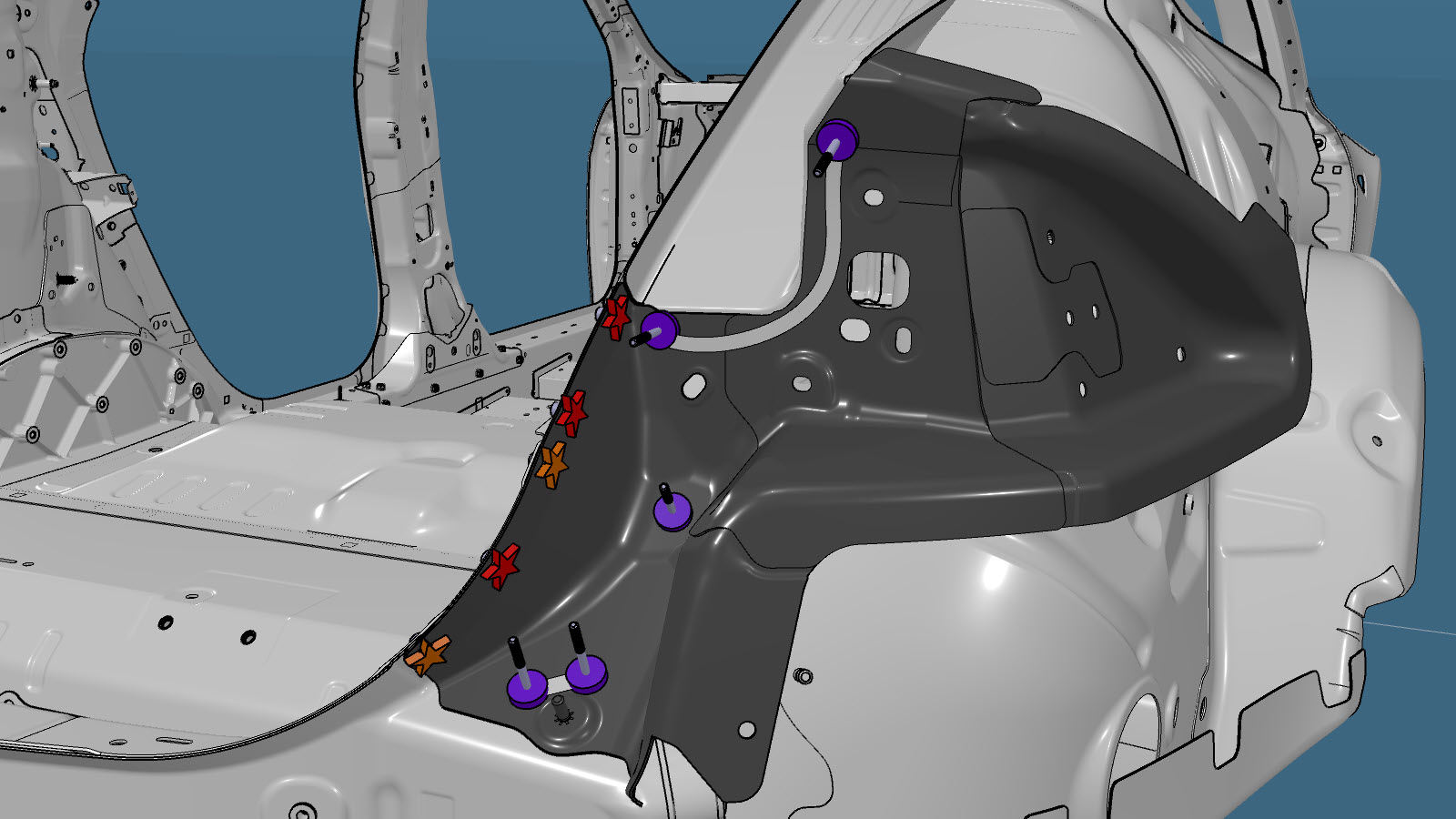

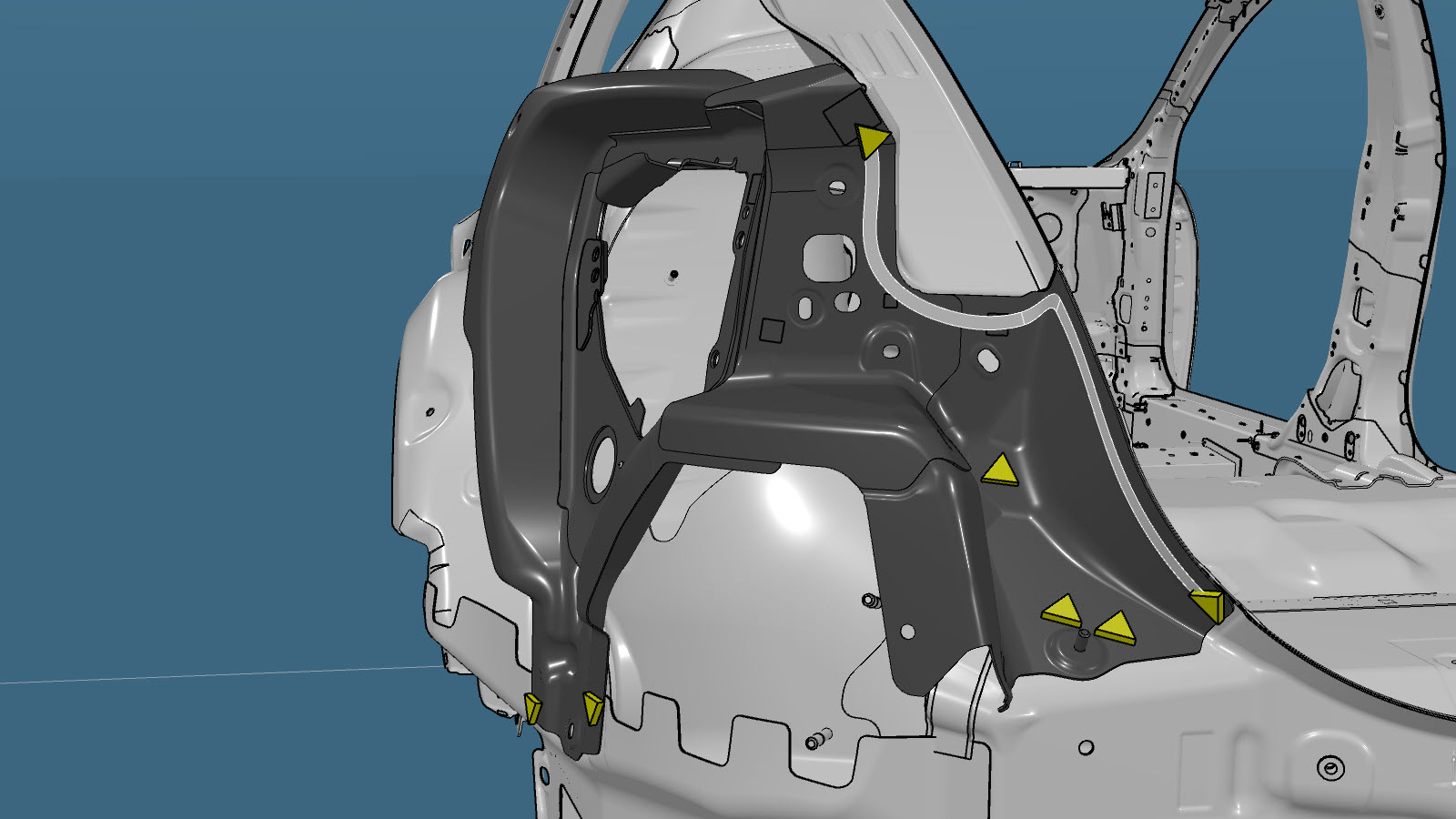

Retire el componente original.
o Soldaduras por puntos de fábrica

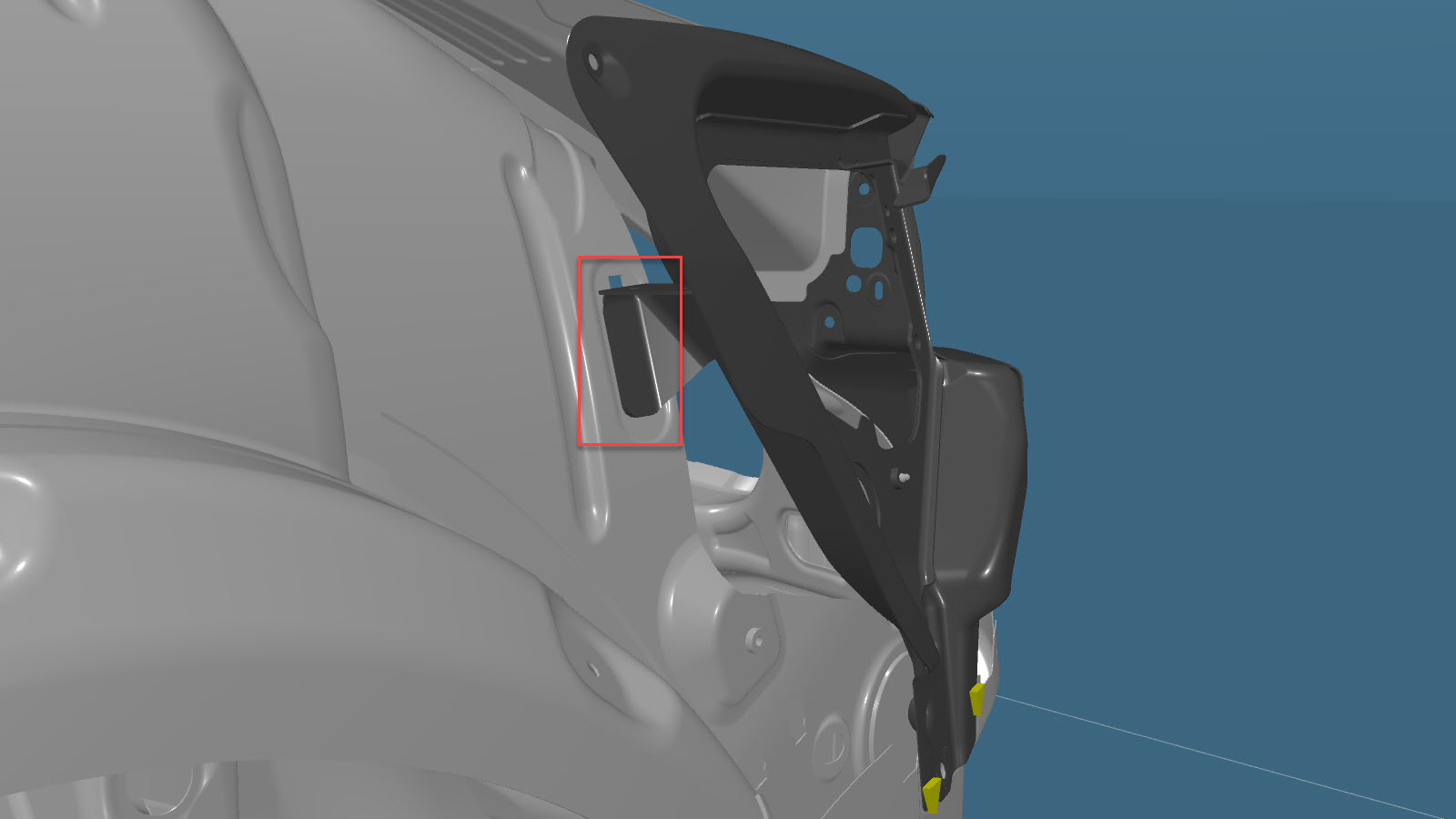

Aviso
No taladre ni dañe de otro modo los paneles subyacentes del área marcada en rojo.

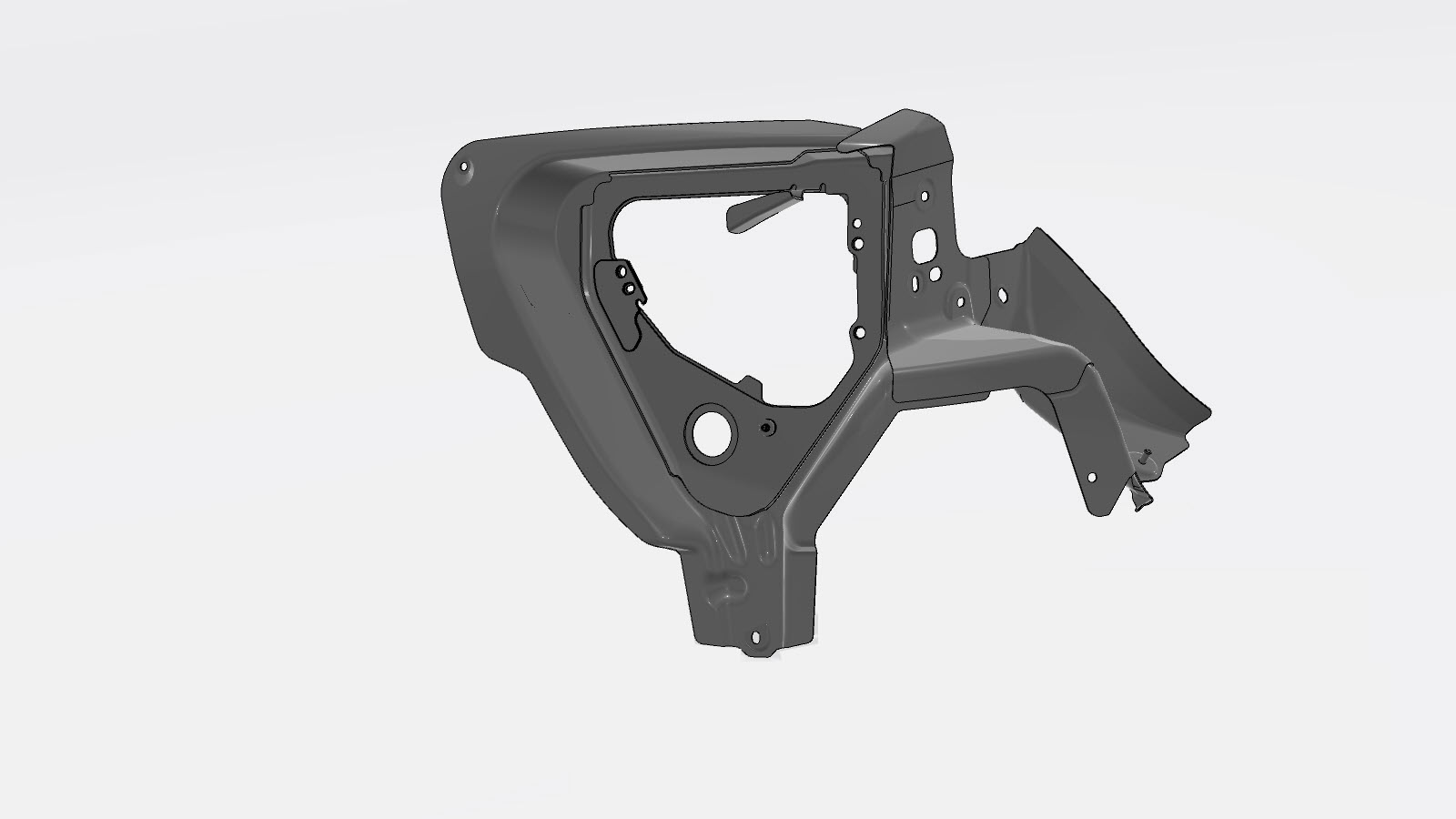

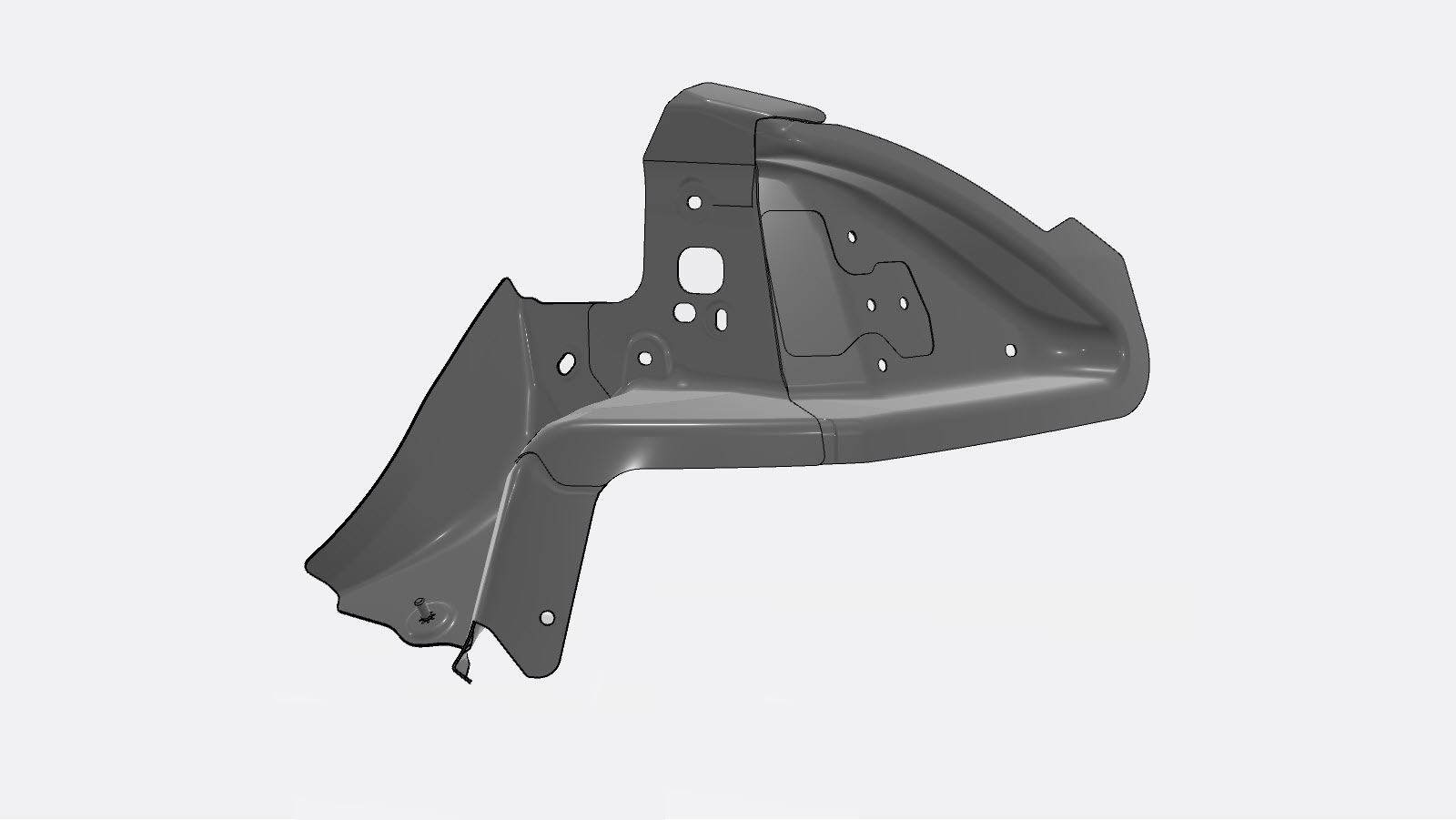

Preparación para la instalación.

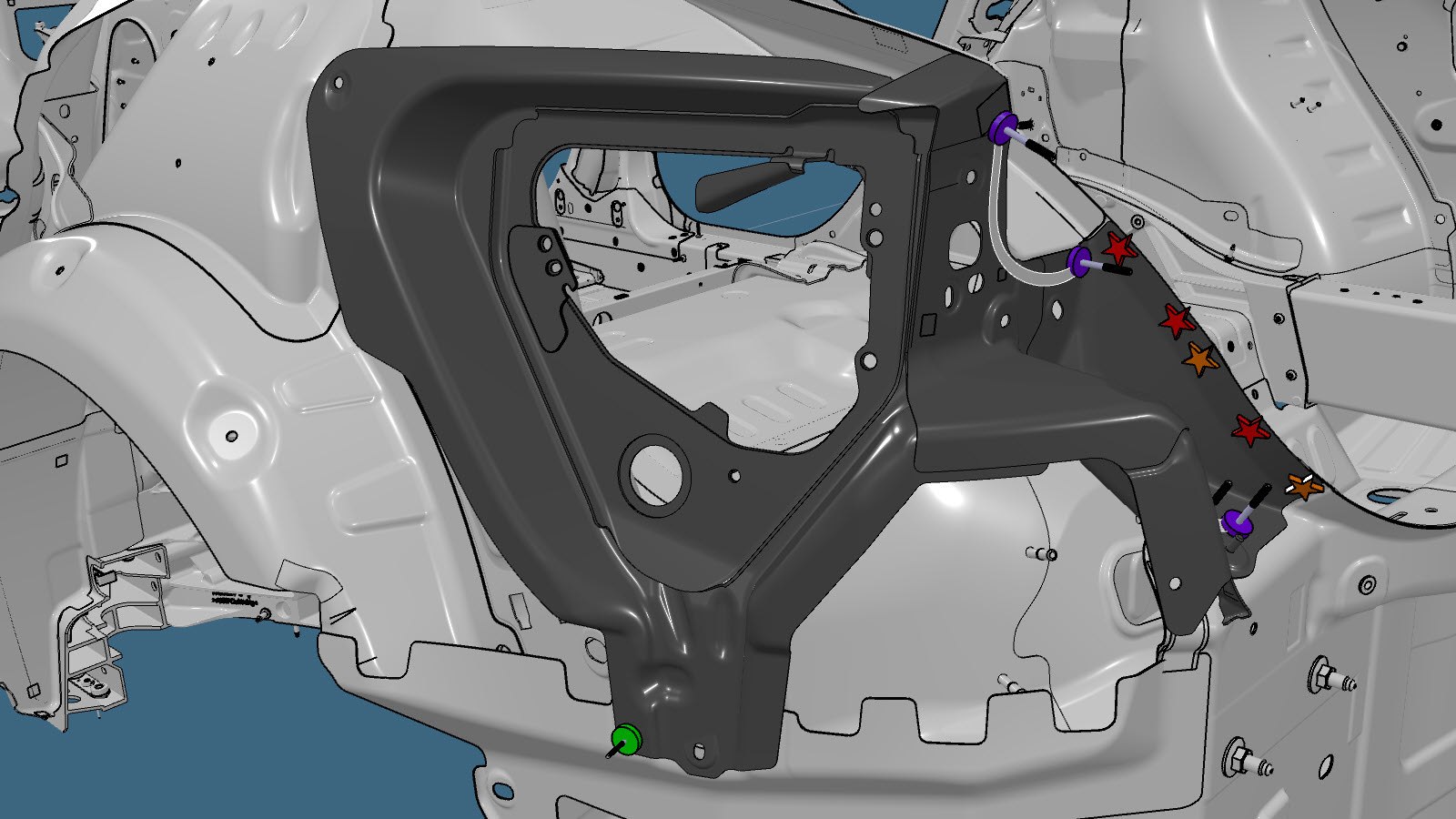

o Remaches abombados estructurales, 6,5 mm
o Remaches, 4,8 mm

o Remaches Flow Form, S18

o Remaches Flow Form, S28

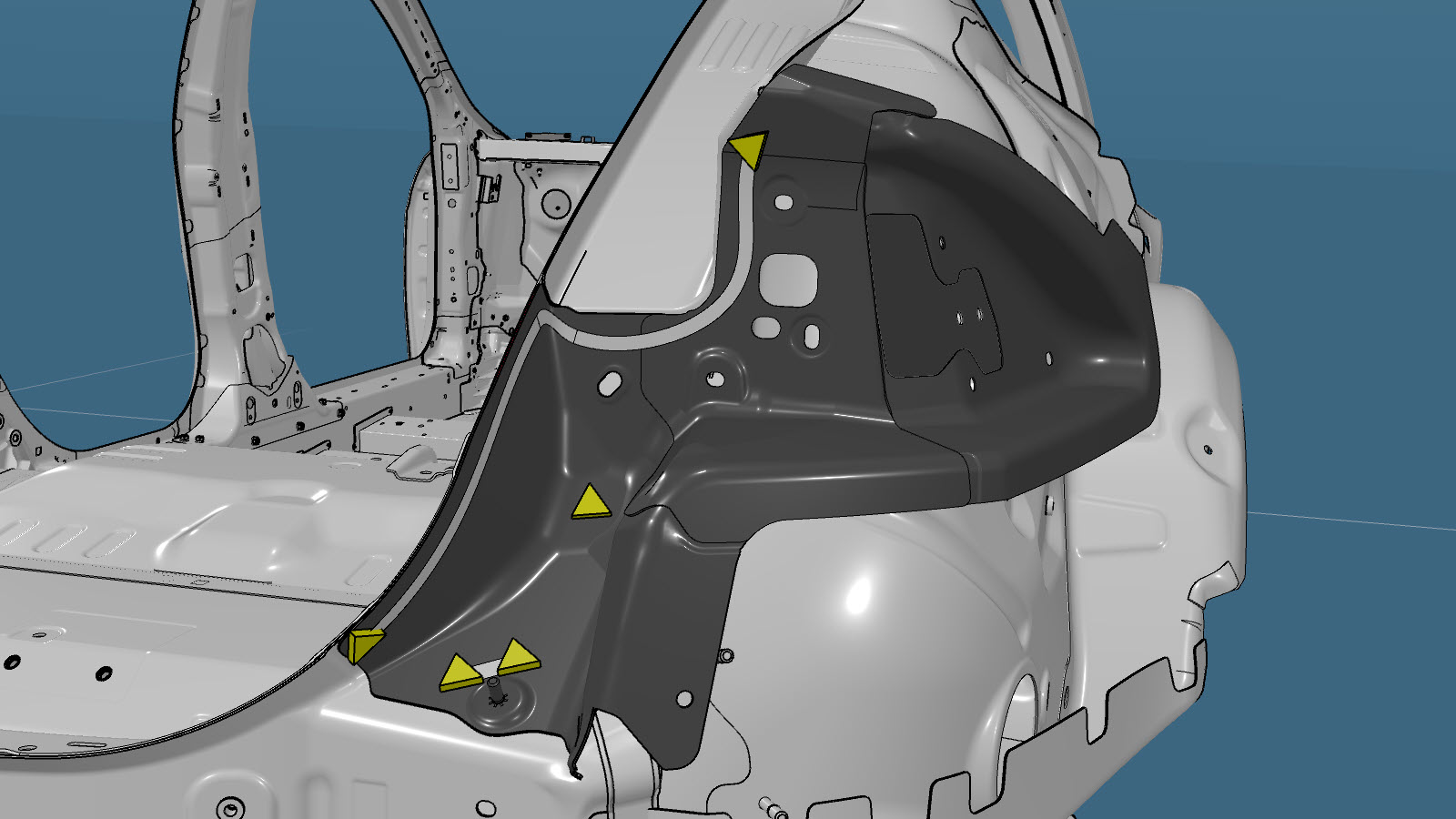

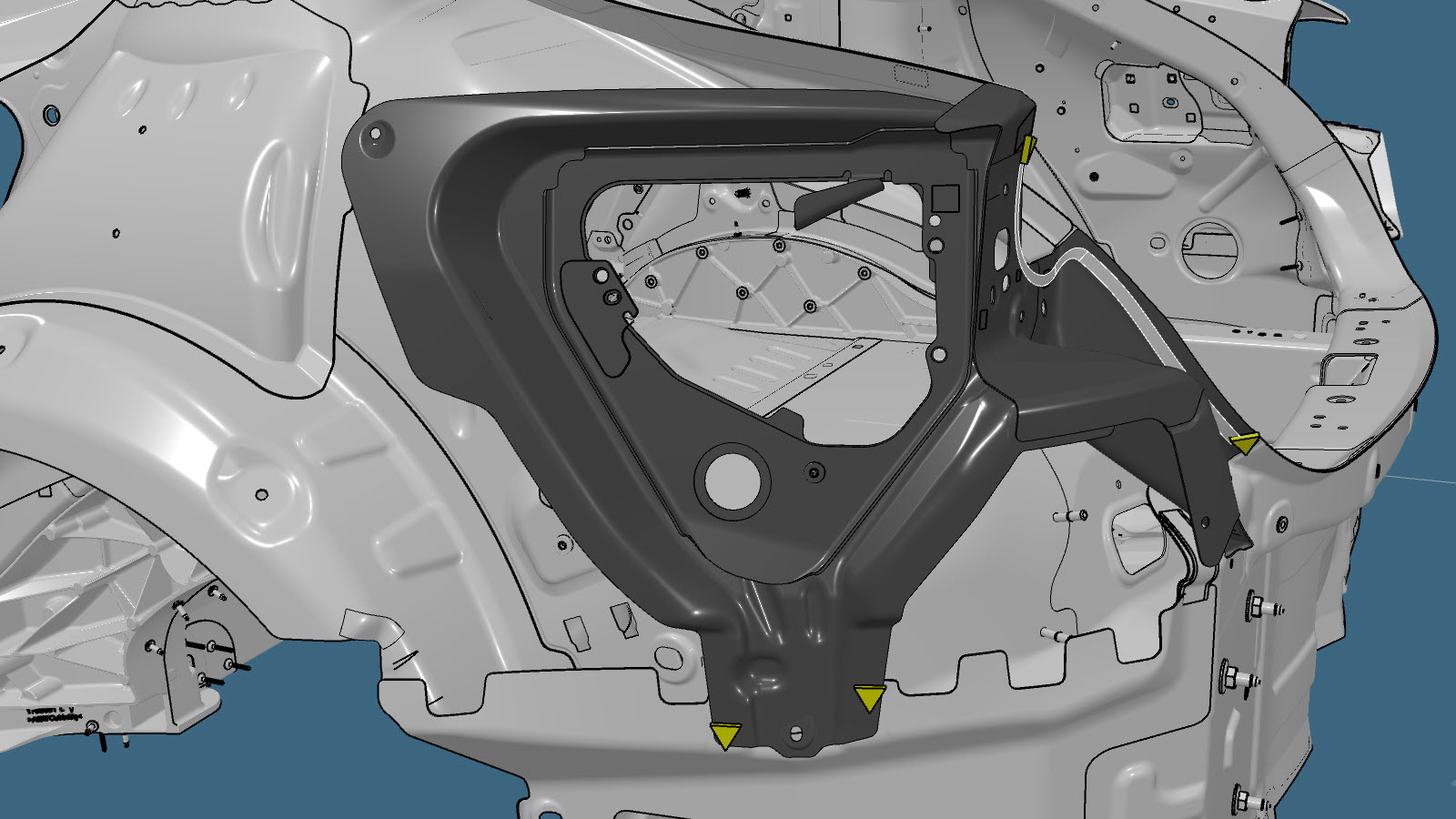

Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

Nota
En el área marcada en rojo, el nuevo componente debe permanecer sujeto hasta que el adhesivo estructural se haya secado.
Instale la porción necesaria de Capa exterior de la aleta (vehículos fabricados después del 17 de febrero de 2022).
Efectúe las operaciones posteriores a la reparación necesarias.
