Querträger-Dichtungsplatte (vorne)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

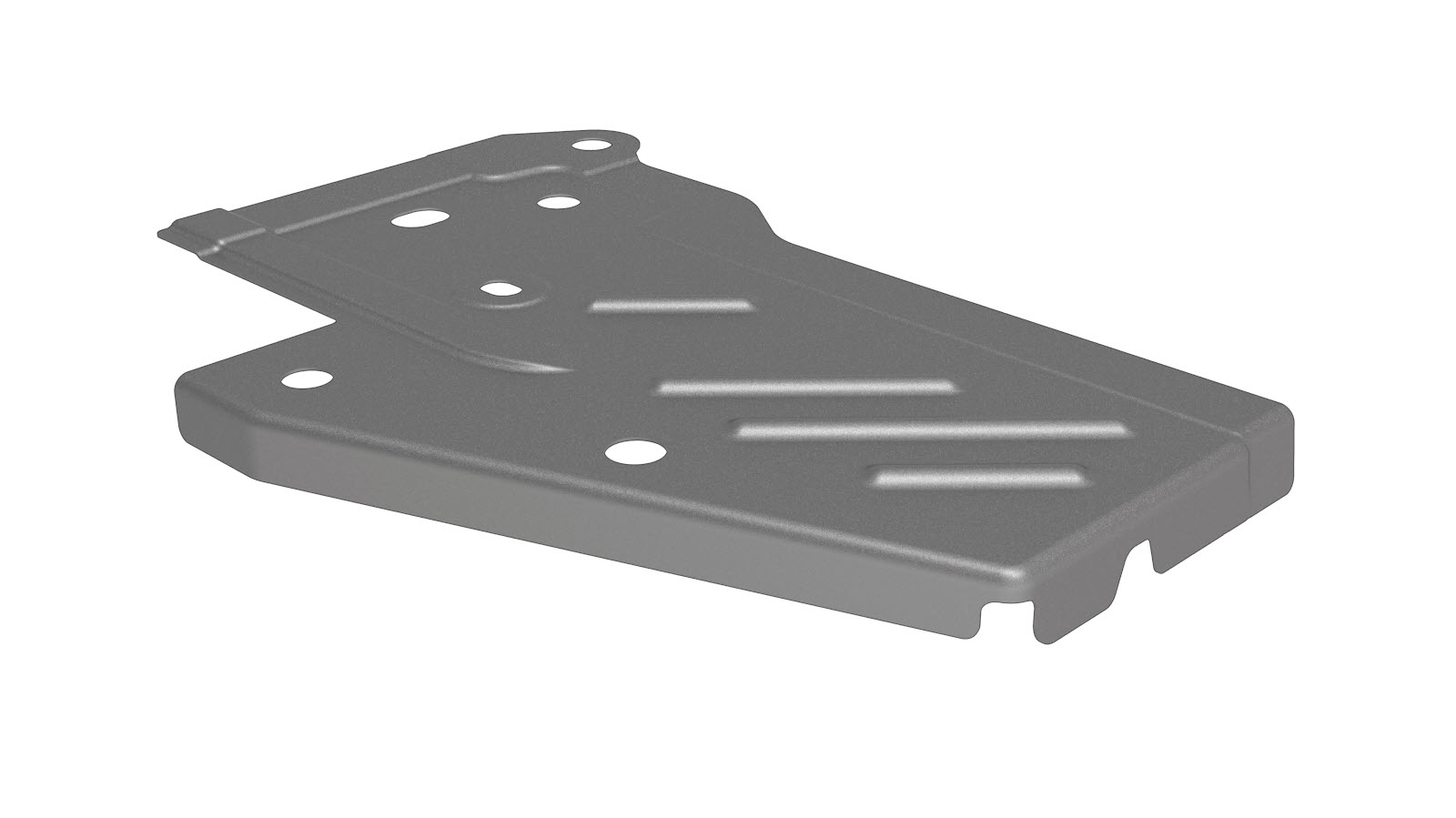

1	BLECH – DICHTUNGSPLATTE QUERTRÄGER VORNE (Querträger-Dichtungsplatte – Vorne)

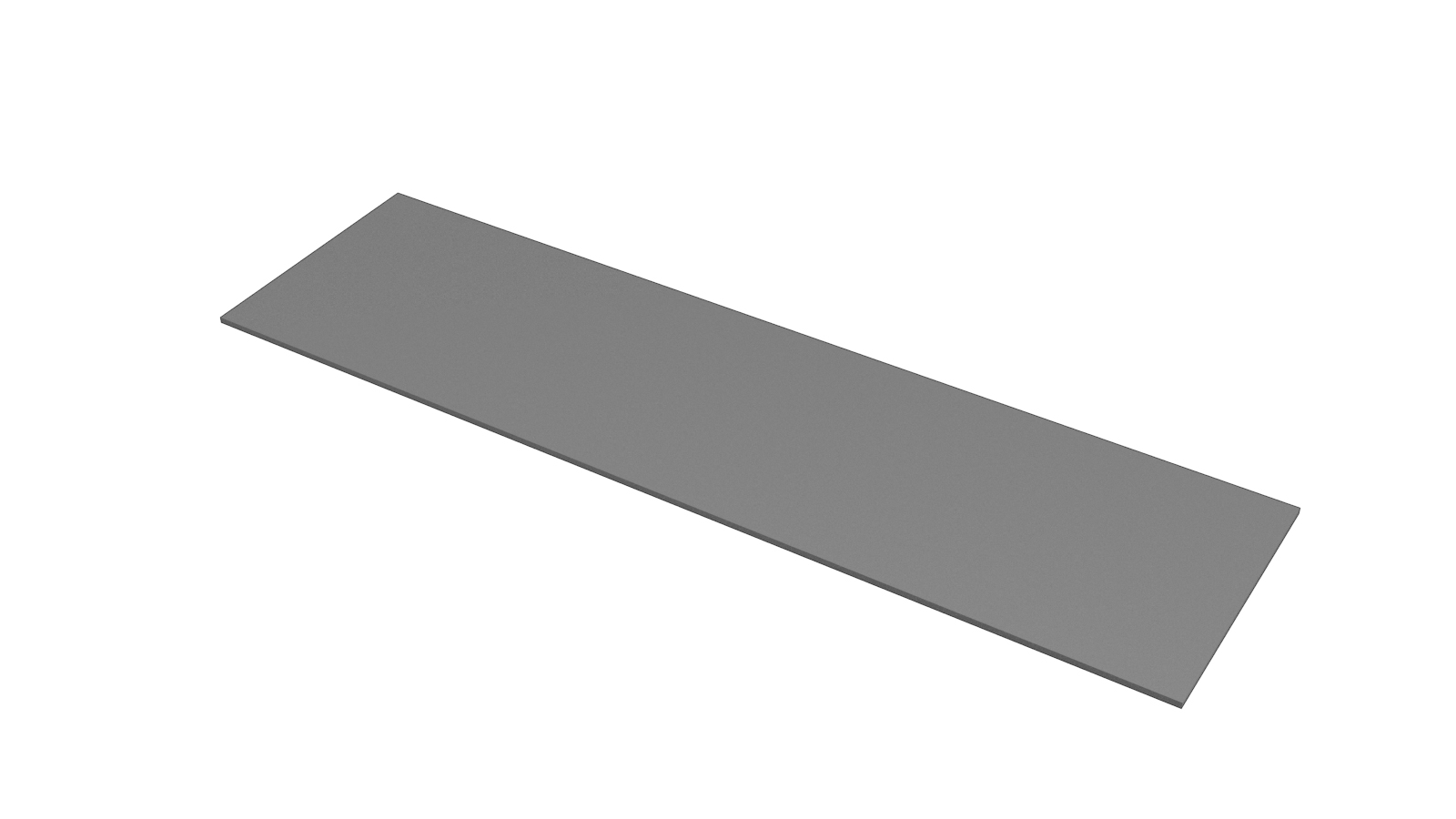

1	BUTYL-FOLIENFLICKEN 300X150X2MM (Butyl-Folienflicken)	Tesla-Teilenummer 1004969-00-A.
5	Struktureller Senkniet, 6,5 mm
8	Struktureller Bolzenniet 6,5 mm
9	Senkniet, 4,8 mm. lang
5	Senkniet, 4,8 mm, kurz

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

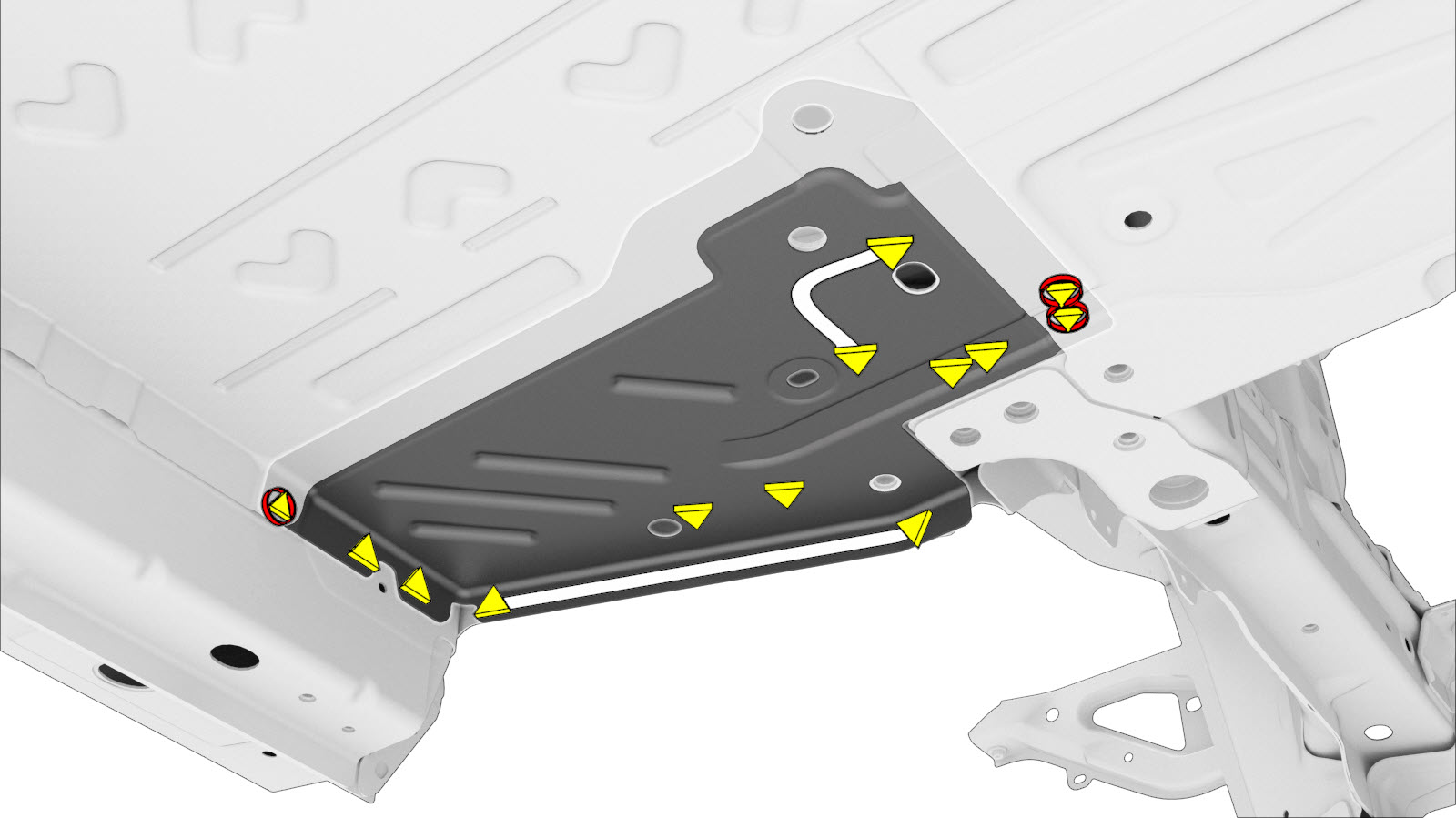

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen

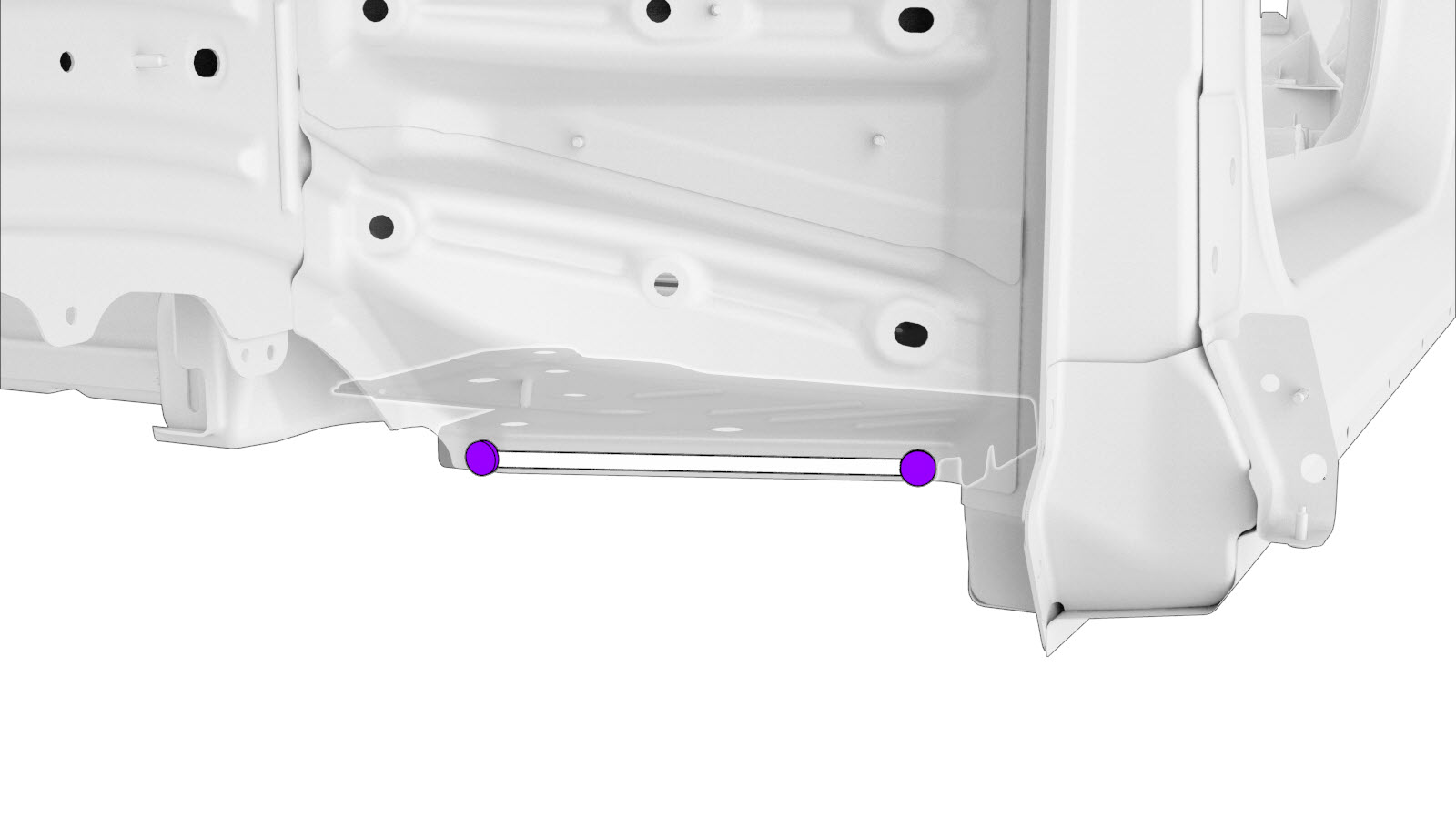

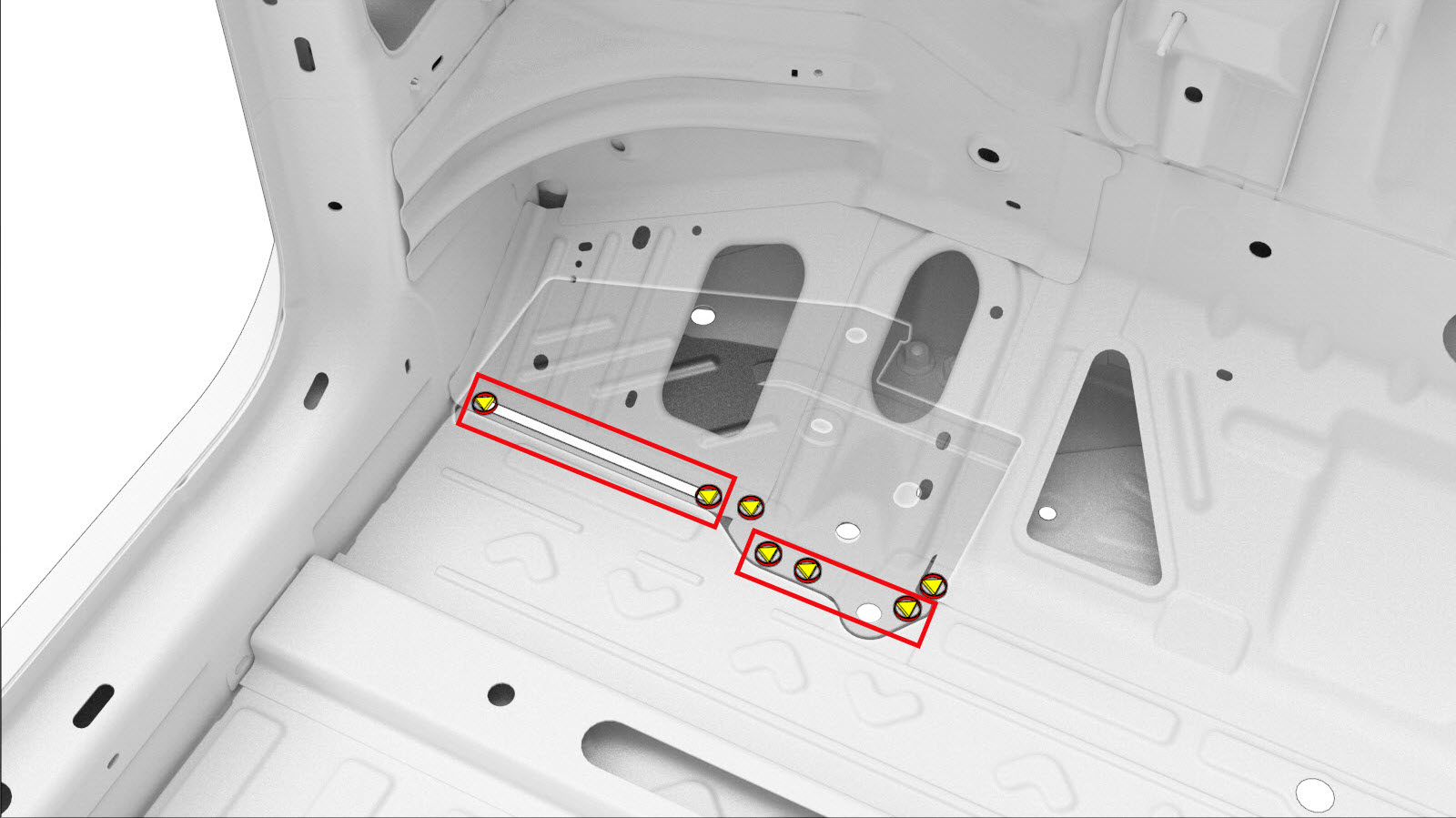

oder Durch werkseitige Punktschweißungen bohren
Anmerkung

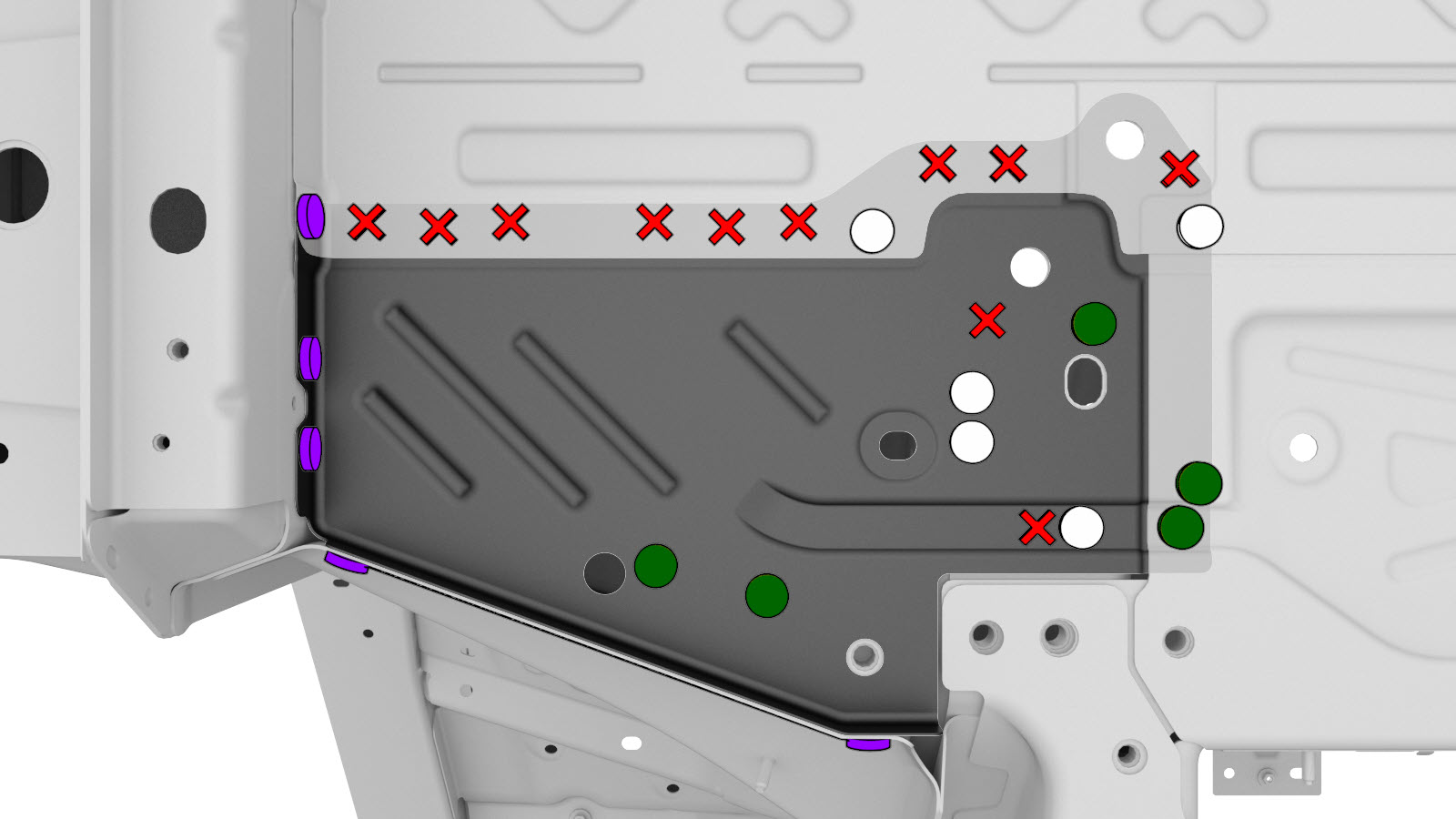

Verwenden Sie zum Ausbohren von Punktschweißungen in den rot hervorgehobenen Bereichen einen 8-mm-Bohrer. Verwenden Sie zum Ausbohren von Punktschweißungen außerhalb der rot hervorgehobenen Bereiche einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

Anmerkung
Einige Nietpositionen wurden versetzt, um Stellen zu vermeiden, an denen entfernte Befestigungsteile nicht ersetzt werden.

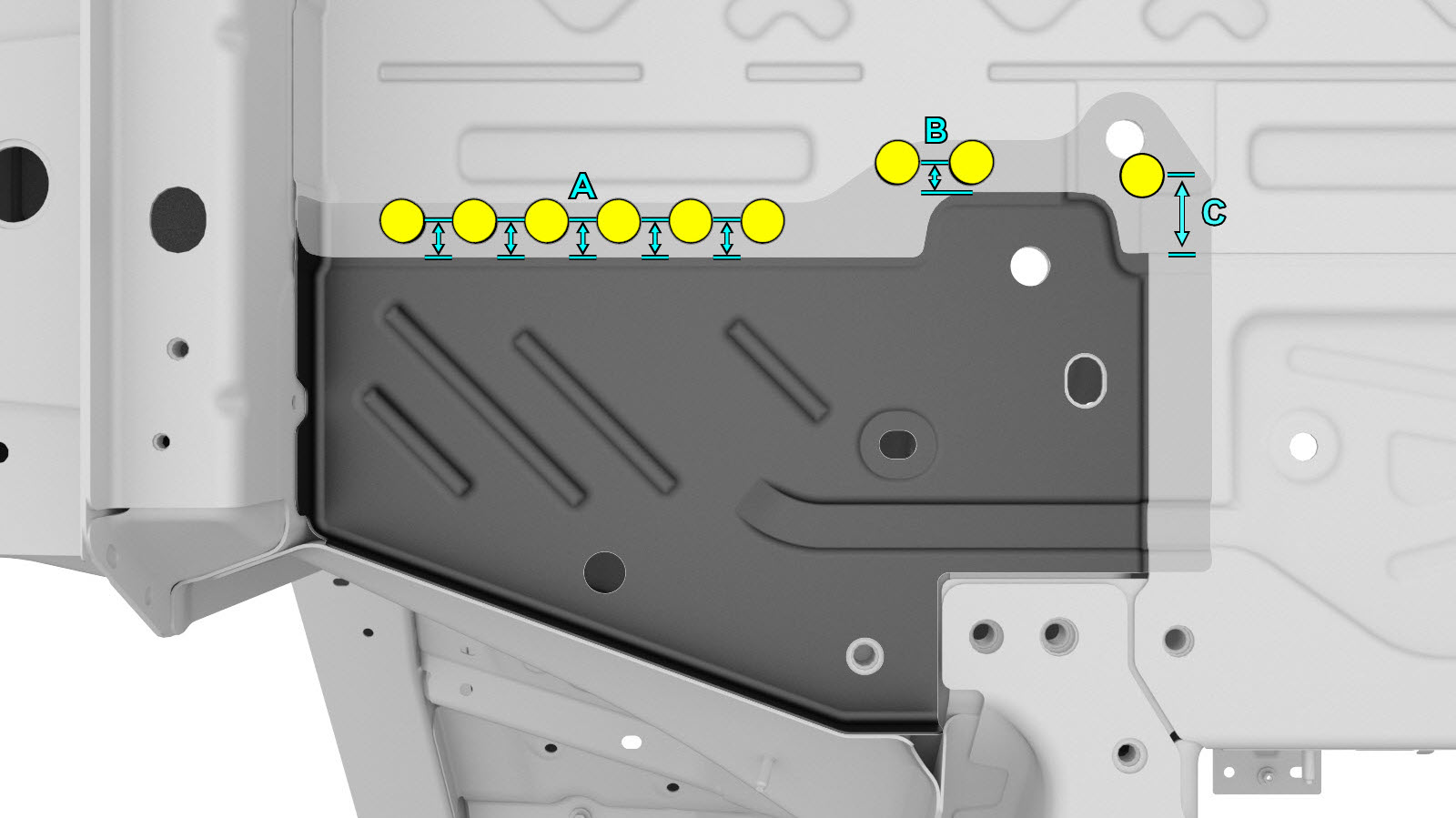

Bezugslinie/-punkt

oder Strukturelle Bolzenniete, 6,5 mm

oder Strukturelle Senkniete, 6,5 mm

oder Senkniete, 4,8 mm kurz
oder Senkniete, 4,8 mm lang
- A = 16 mm
- B = 13 mm
- C = 36 mm
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

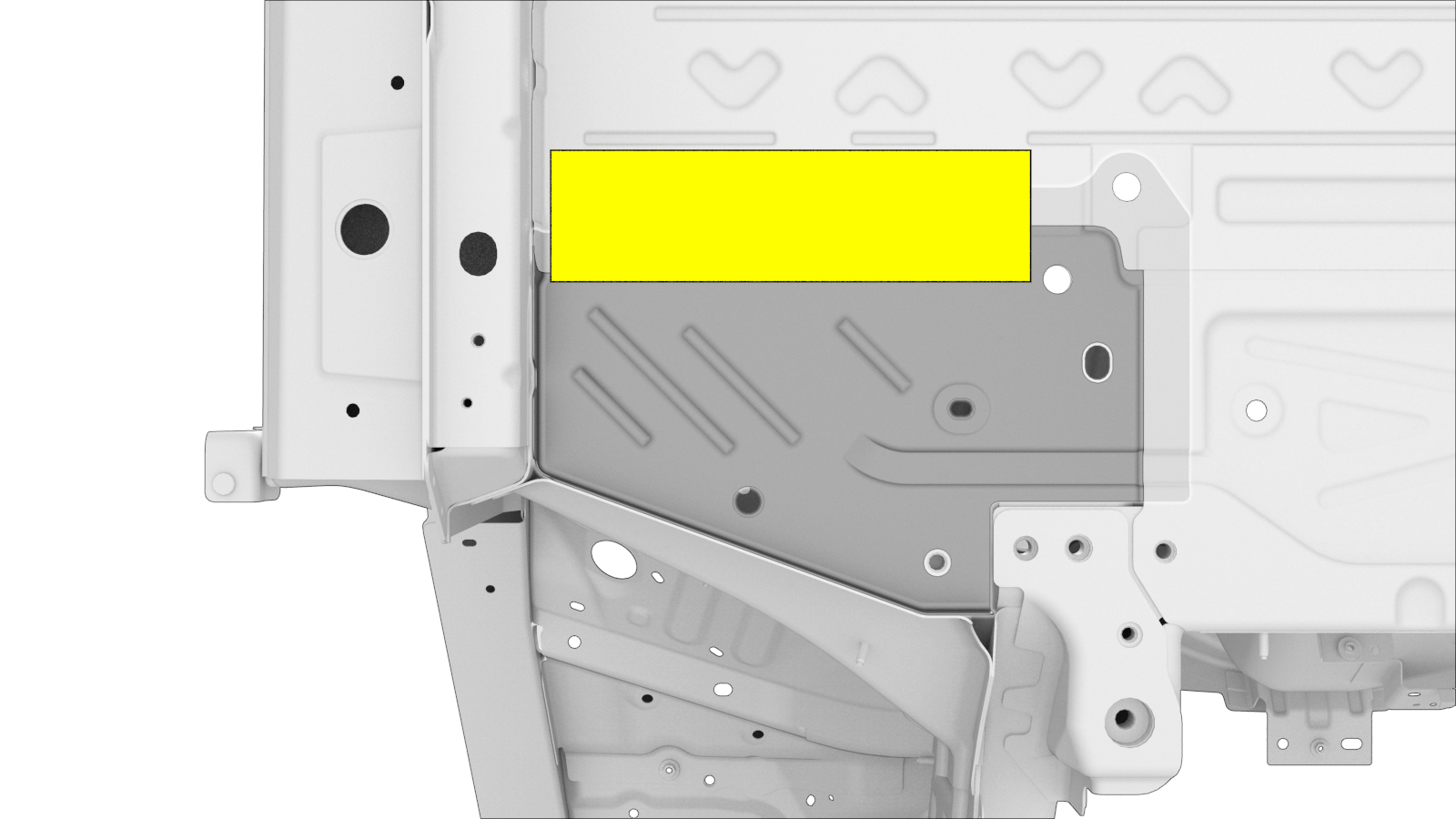

Bringen Sie den Butyl-Folienflicken wie angegeben an, um die montierten Befestigungsteile abzudecken.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
