Abdeckung – Stoßdämpferbrücke – LH (Ausbauen und Ersetzen)

Korrekturcode 12251012 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See Persönlicher Schutz to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Abdeckung – Stoßdämpferbrücke – LH (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schraube zur Befestigung des Staufachs im Frontstauraum am Hals des Waschflüssigkeitsbehälters
5 Nm (3.7 lbs-ft)
  • Steckschlüssel, 10 mm
 Wiederverwenden

Ausbauen

  1. Öffnen Sie die LH Vordertür und das LH Vordertürfenster.
  2. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  3. Entfernen Sie die Schraube, mit der das Staufach im Frontstauraum am Stutzen des Waschflüssigkeitsbehälters befestigt ist.
    5 Nm (3.7 lbs-ft)
    Tipp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
  4. Lösen Sie die Laschen, mit denen der Scheibenwaschanlagenschlauch am Stutzen des Waschflüssigkeitsbehälters befestigt ist, und entfernen Sie dann den Stutzen des Waschflüssigkeitsbehälters aus dem Fahrzeug.
  5. Lösen Sie den Clip, mit dem der Kabelbaum an der LH Stoßdämpferabdeckung befestigt ist.

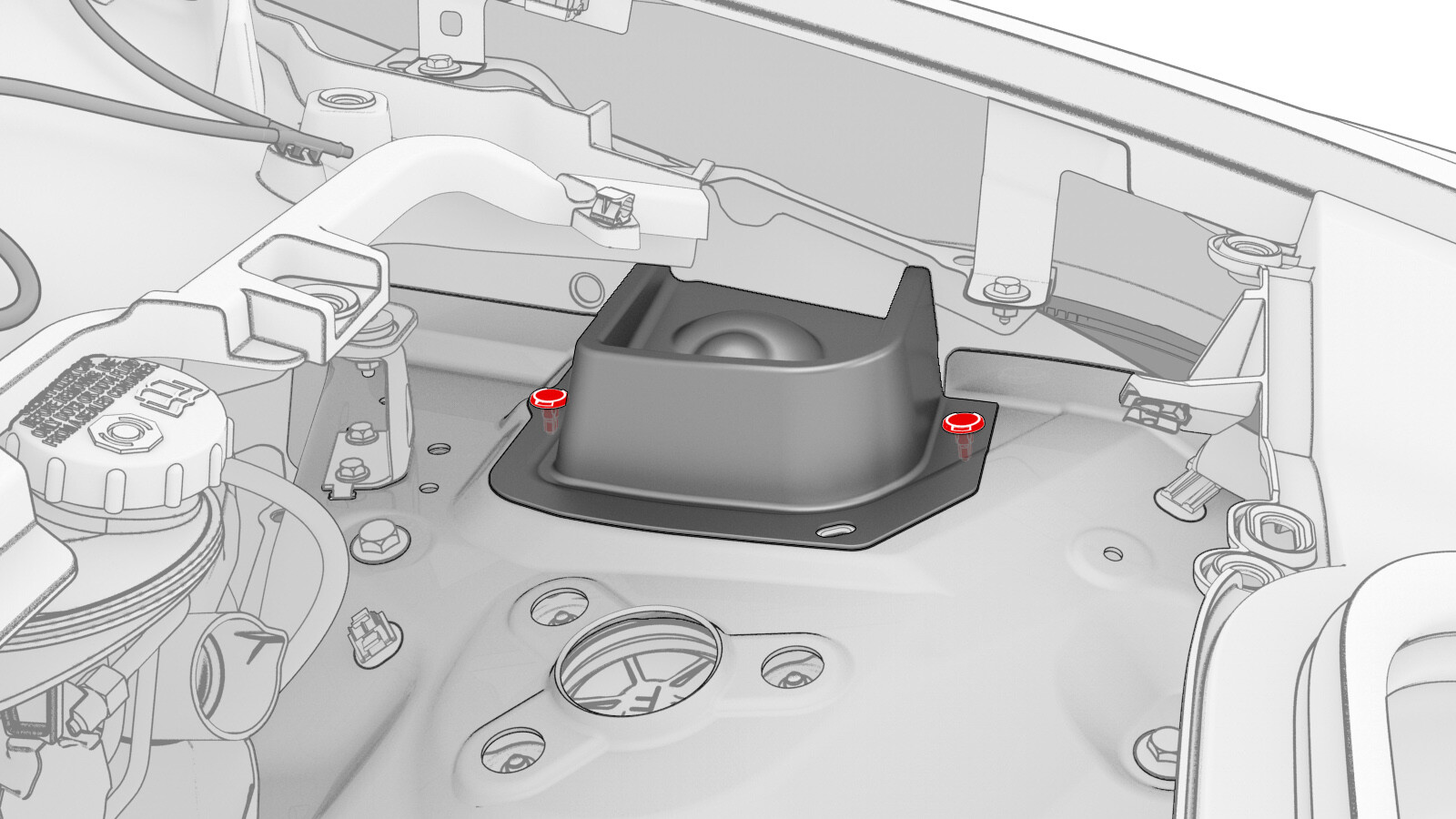

  6. Lösen Sie die Clips, mit denen die LH Stoßdämpferabdeckung am Fahrzeug befestigt ist, und entfernen Sie dann die Abdeckung aus dem Fahrzeug.

    LH Federbeindom abgebildet, RH ähnlich

Montieren

Beim Einbauverfahren werden die Schritte des Ausbauverfahrens in umgekehrter Reihenfolge ausgeführt.
