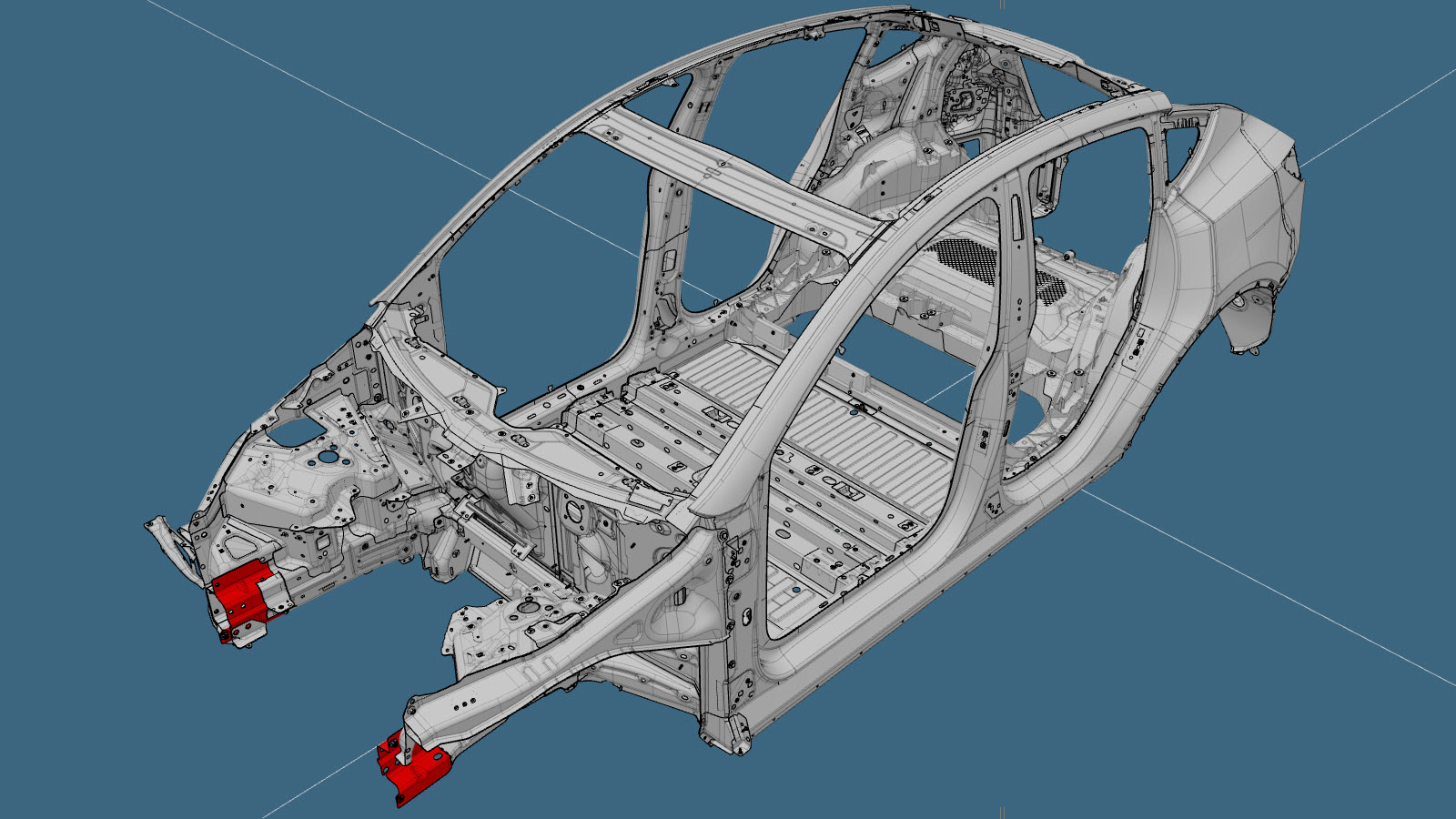

Interior del raíl del bastidor delantero con soporte (sección delantera pequeña)

Código de corrección: Pendiente NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

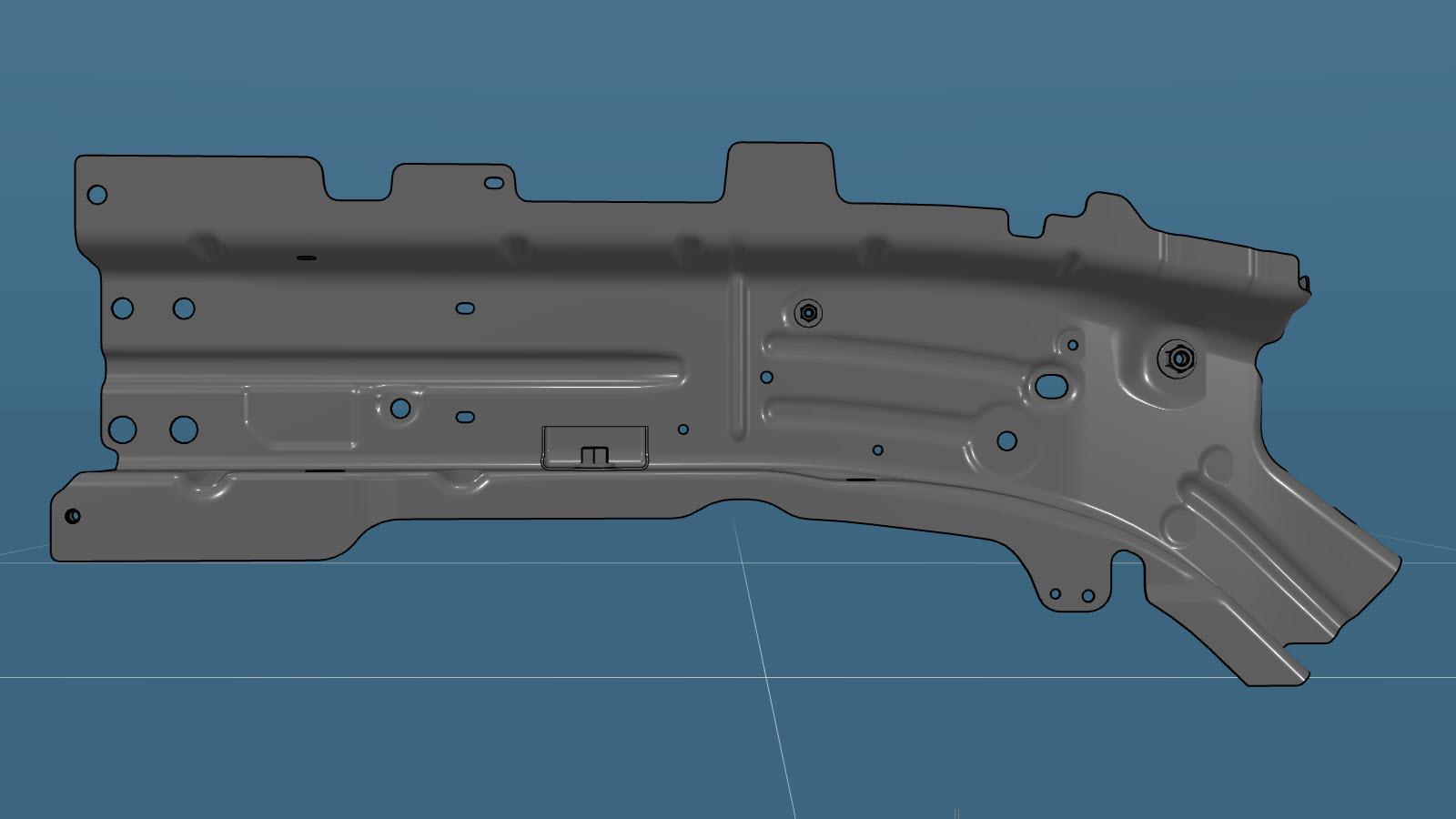

2 M3 FR RAIL INR REINF PLATE CUT ECOAT (Interior del raíl del bastidor delantero)
1 MY ASY – FRUNK BRKT SVC E-COATED (Soporte del maletero delantero)
7 Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire el refuerzo interior del raíl del bastidor delantero (sección).
  2. Retire Soporte del maletero delantero.

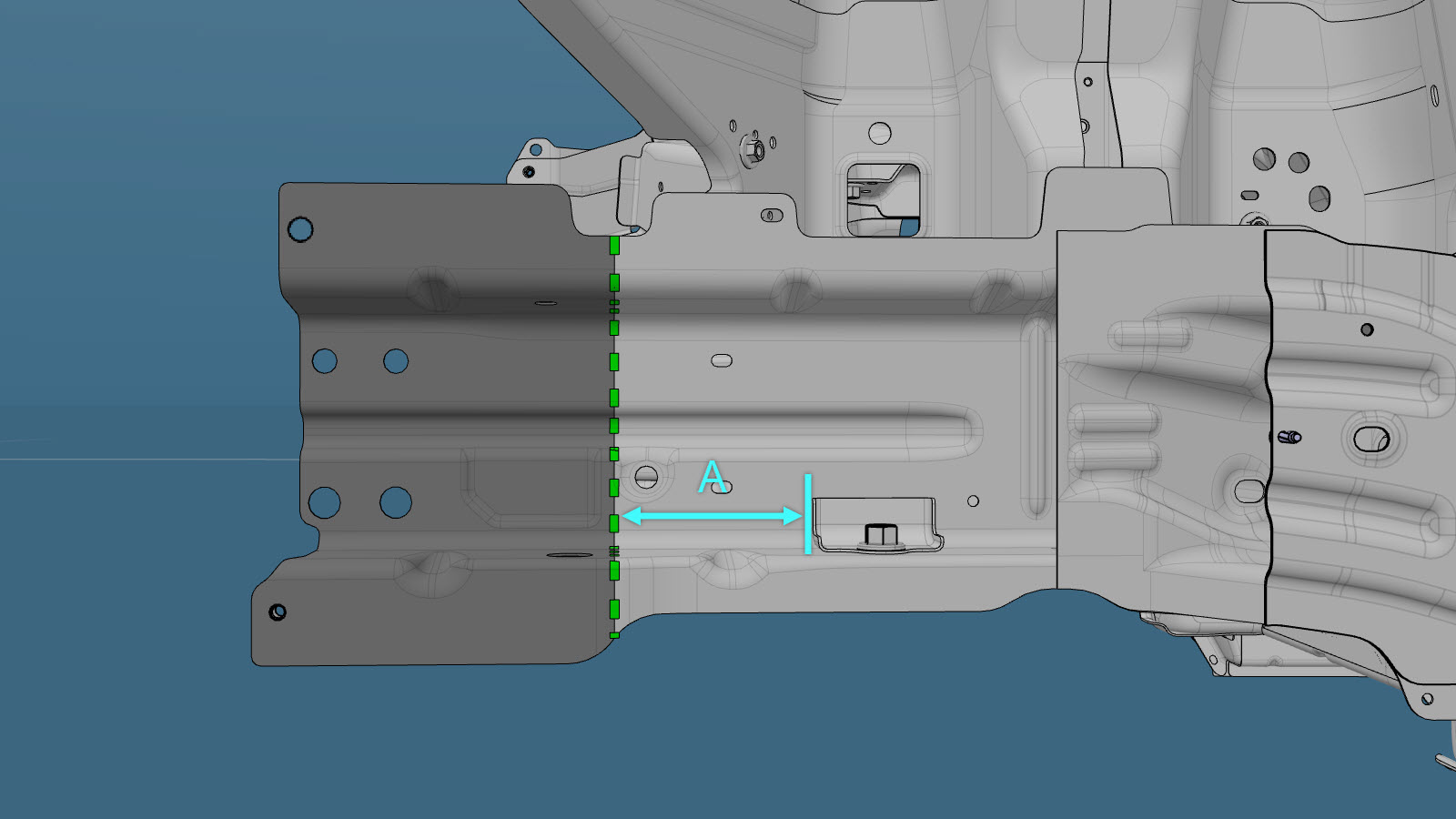

  3. Corte el componente original en las ubicaciones indicadas.

    Línea/punto de referencia

    Línea de corte
    • A = 113 mm

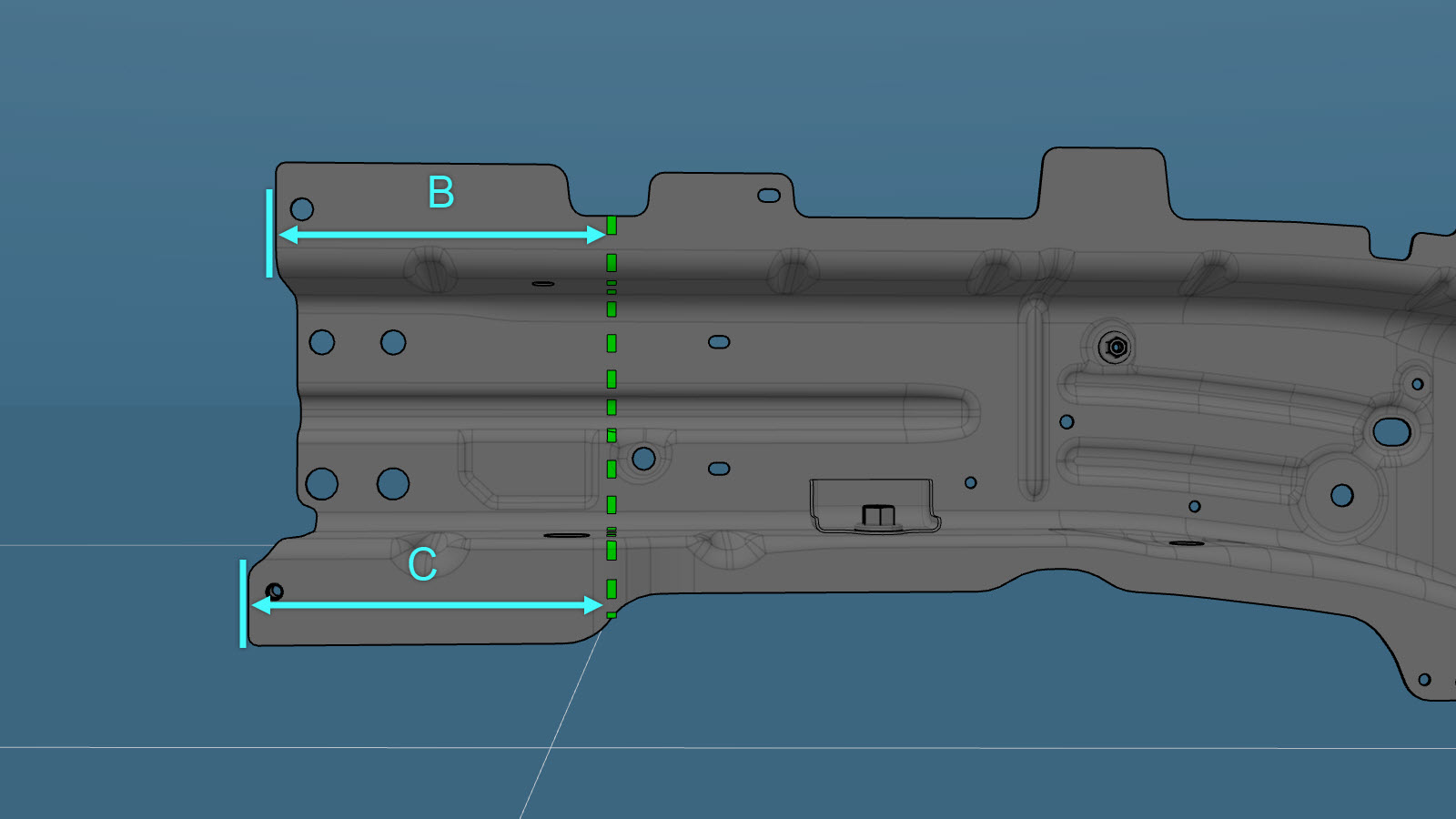

  4. Corte el nuevo interior del raíl del bastidor delantero como se indica a continuación para fabricar el nuevo componente.

    Línea/punto de referencia

    Línea de corte
    • B = 177 mm
    • C = 189 mm

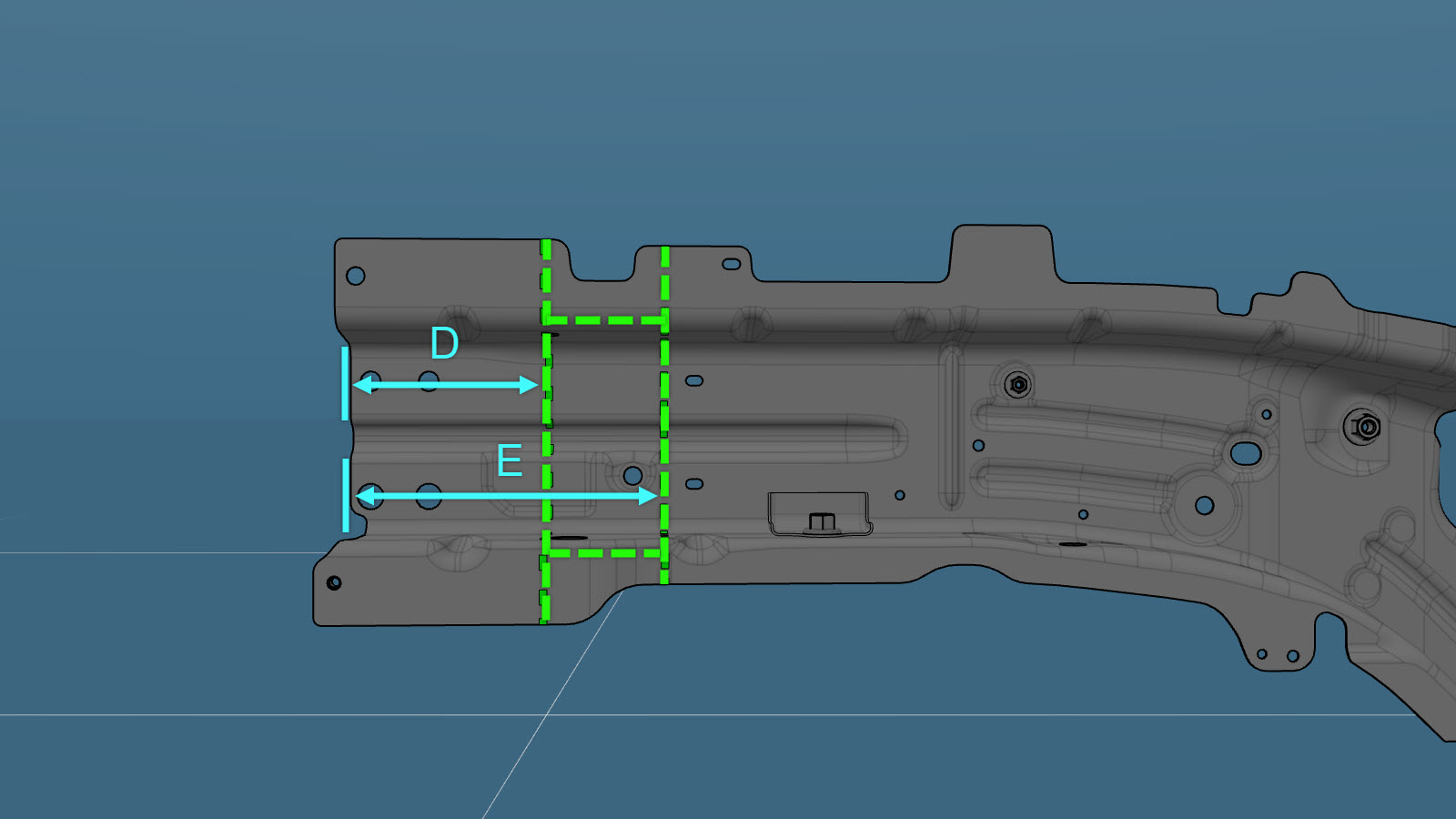

  5. Corte el nuevo interior del raíl del bastidor delantero como se indica a continuación para crear una placa de refuerzo.

    Línea/punto de referencia

    Línea de corte
    • D = 137 mm
    • E = 217 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte la parte inferior de la placa de refuerzo en ángulo para despejar el refuerzo interior del raíl del bastidor delantero cuando se instale después de este procedimiento.
  6. Preparación para la instalación.

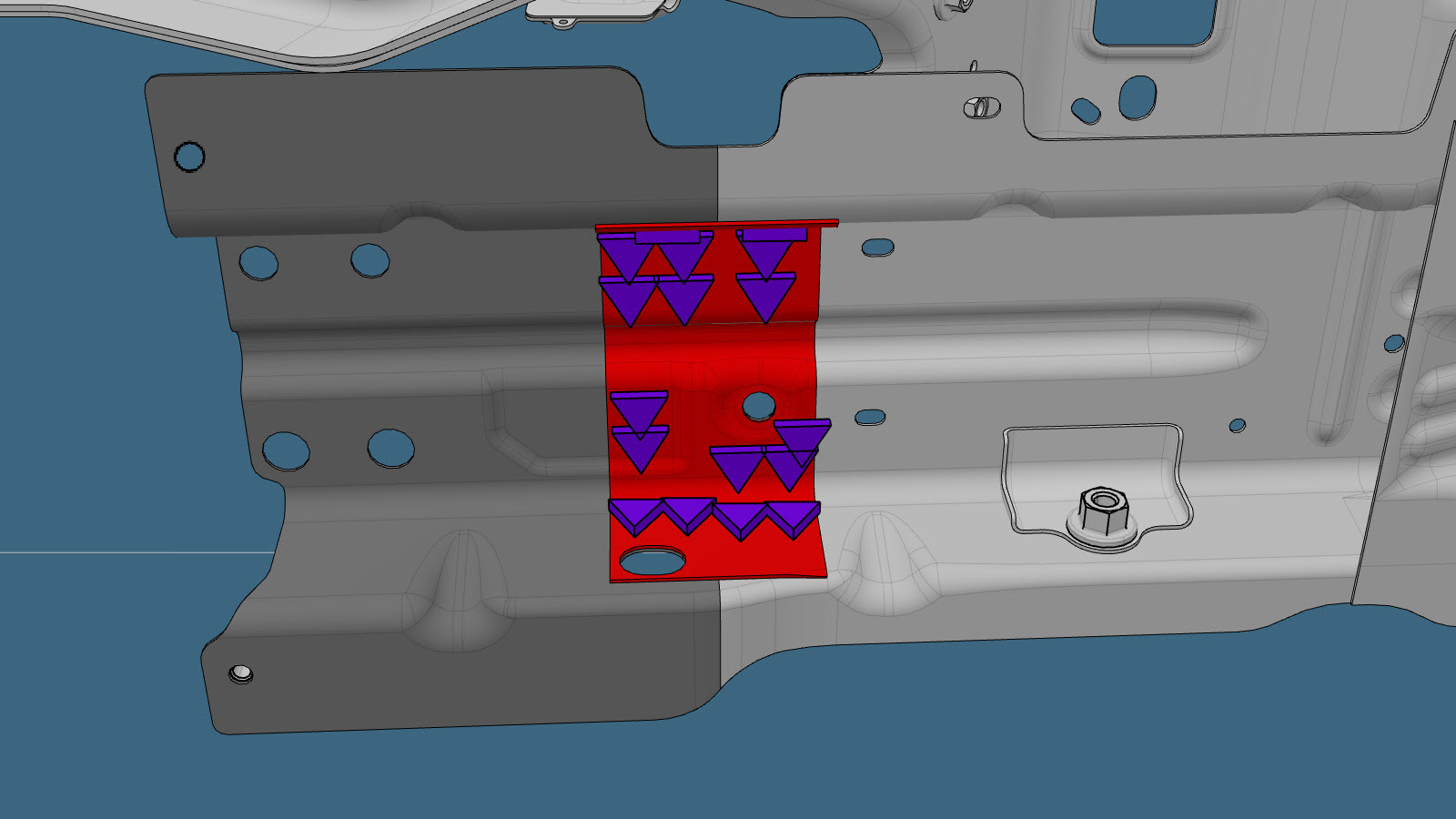

    o Soldaduras por puntos de instalación

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale el componente o los componentes nuevos.
  9. Realice una soldadura por puntos de resistencia.

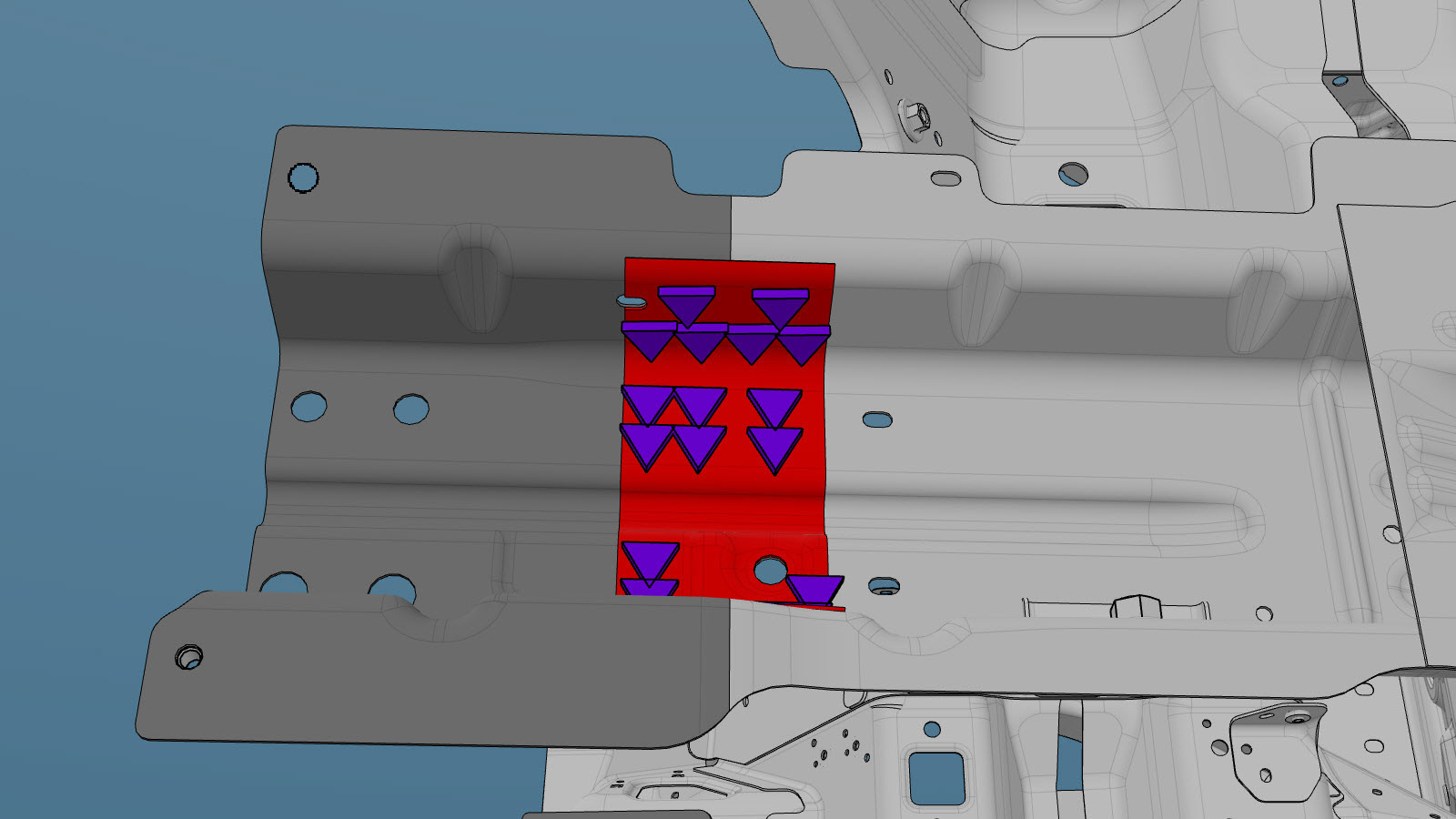

    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  10. Prepárese para instalar el soporte del maletero delantero.

    Línea/punto de referencia

    o Remaches estructurales de alta resistencia, 6,5 mm
    • F = 19 mm
    • G = 11 mm
    • H = 45 mm
    • I = 27 mm
    • J = 34 mm
    • K = 26 mm
    • L = 40 mm
    • M = 20 mm
  11. Aplique adhesivo estructural en las superficies de contacto del interior del raíl del bastidor delantero y el soporte del maletero delantero.
  12. Instale un nuevo soporte del maletero delantero.
  13. Instale el refuerzo interior del raíl del bastidor delantero (sección).
  14. Instale el soporte del bastidor auxiliar delantero (interior).
  15. Efectúe las operaciones posteriores a la reparación necesarias.
