Extensión del suelo delantero

Código de corrección: 10101008302 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY - FRT FLOOR EXTENSION (extensión del suelo delantero)
11 Remache avellanado, 4,8 mm, largo
4 Remache avellanado, 4,8 mm, corto
10 Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Moqueta - Interior completa (desinstalación y sustitución).
  2. Retire Procedimiento de desactivación de la alta tensión del vehículo.
  3. Retire Batería de alta tensión (tracción a las cuatro ruedas) (Sin paquete estructural)(Desinstalación e instalación).

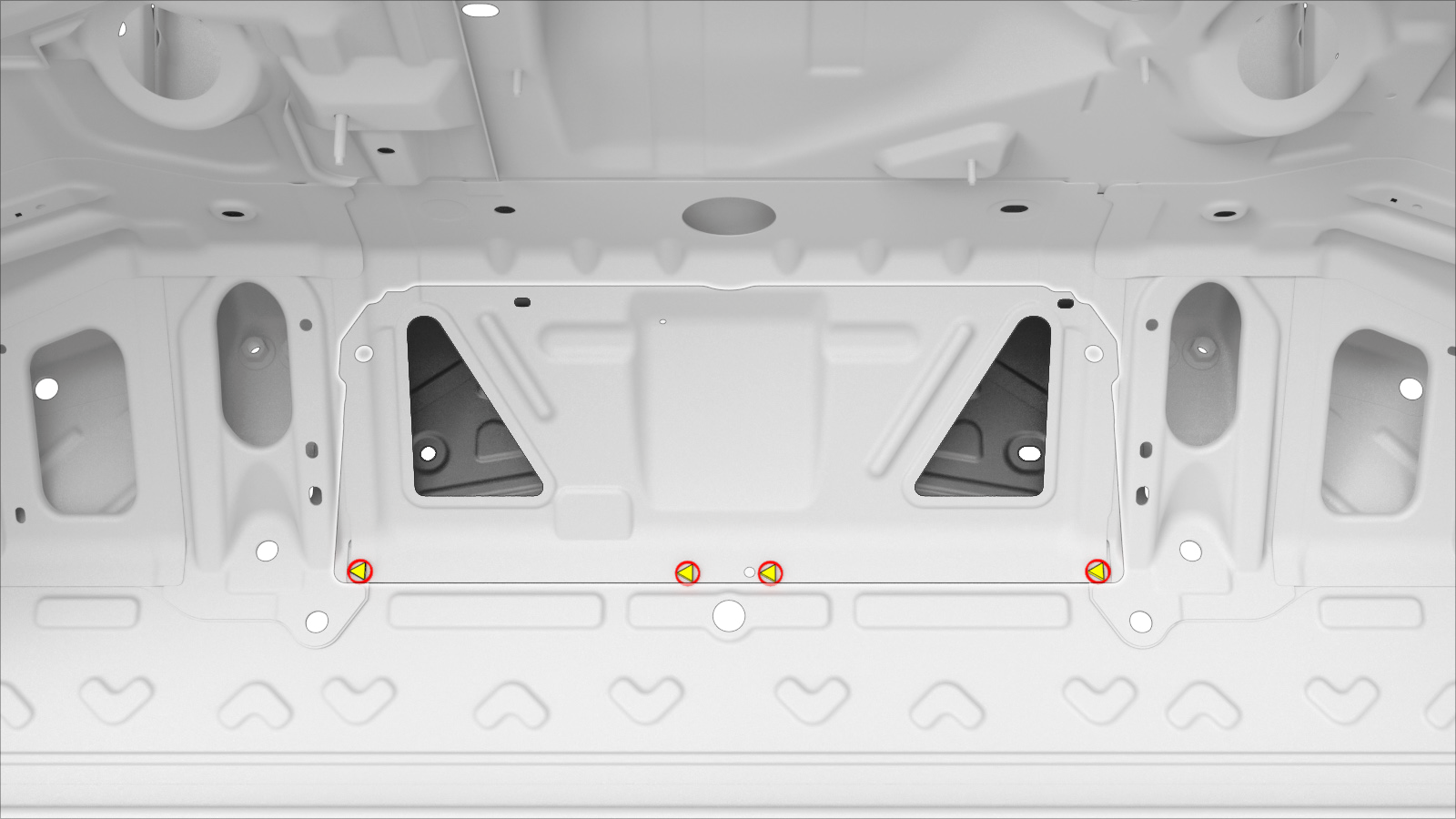

  4. Retire el componente original.
    • o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
    • o Soldaduras por puntos de fábrica
  5. Retire el componente original.
    • o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
    • o Soldaduras por puntos de fábrica
  6. Retire el componente original.
    • o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

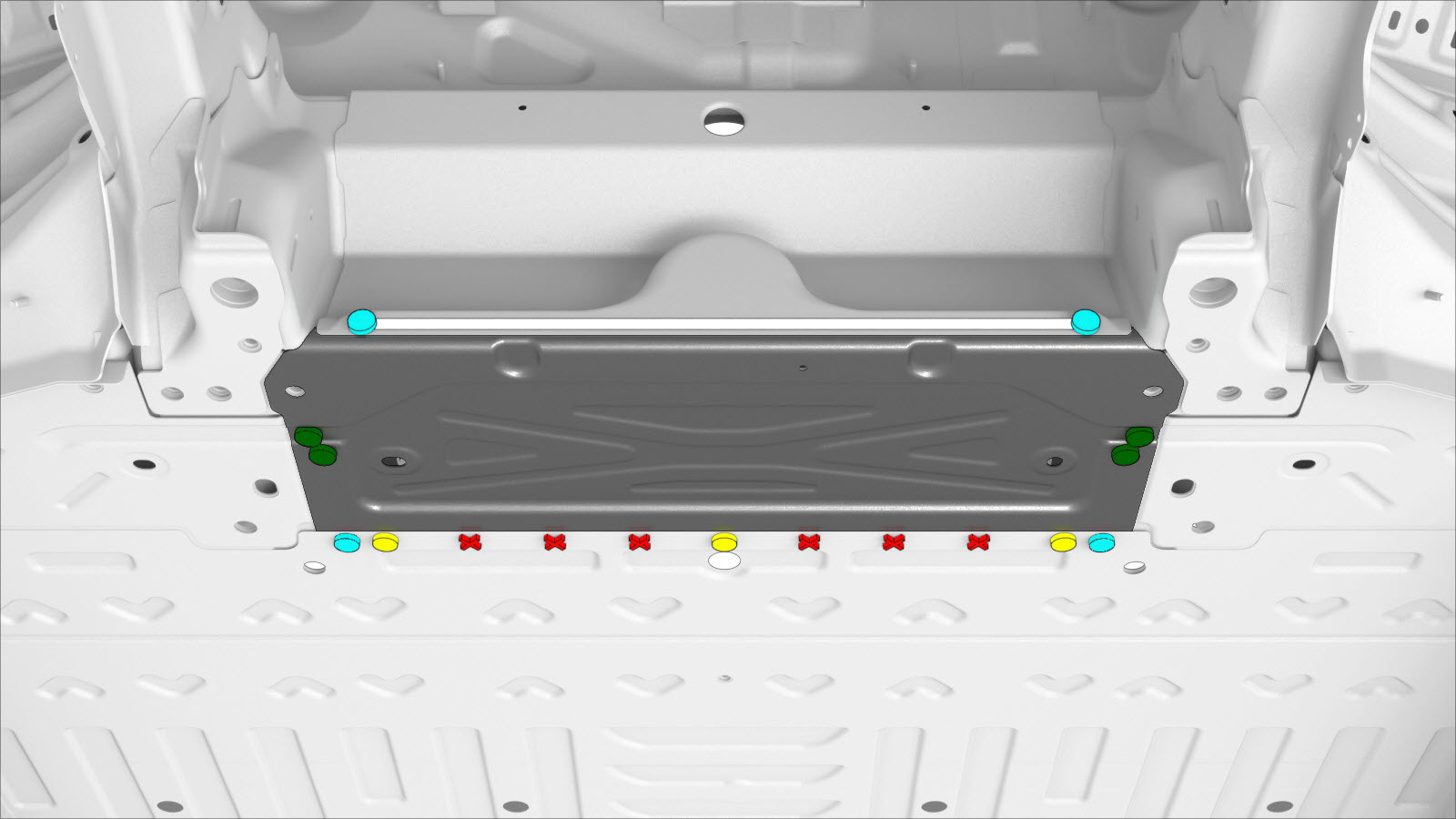

  7. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

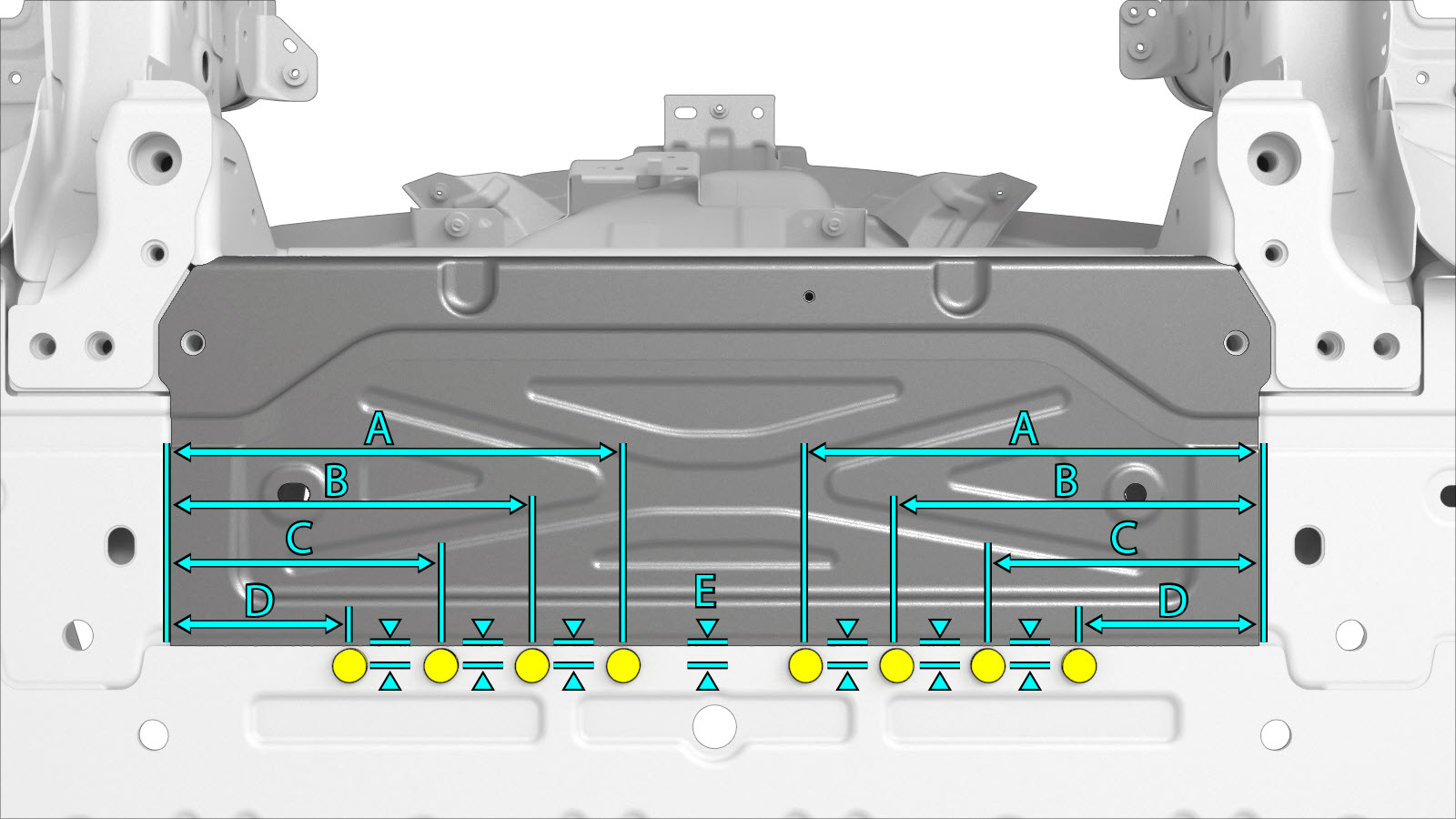

  8. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

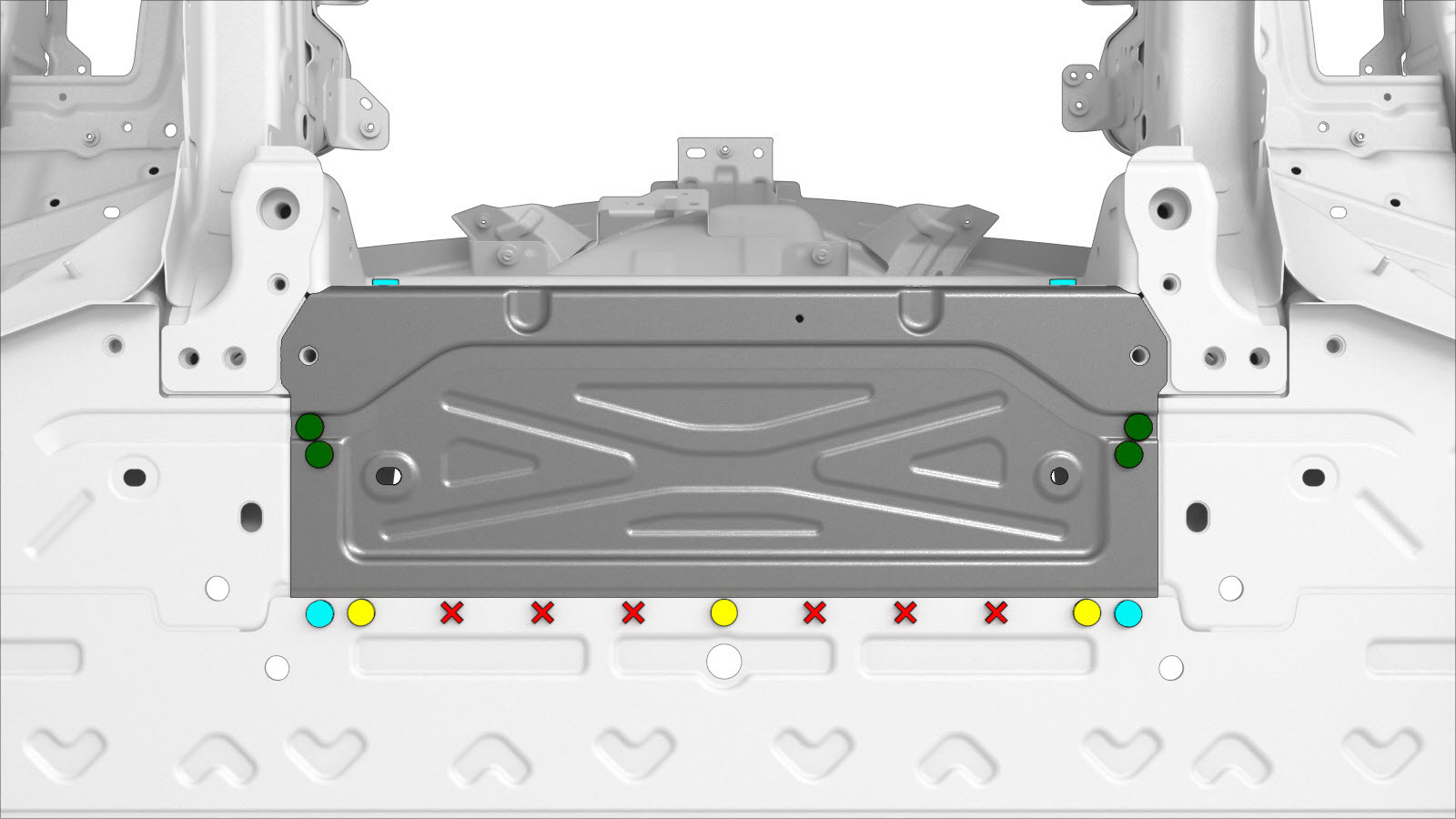

  9. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
  10. Preparación para la instalación.
  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
  14. Instale Batería de alta tensión (tracción a las cuatro ruedas) (Sin paquete estructural)(Desinstalación e instalación).
  15. Instale Procedimiento de desactivación de la alta tensión del vehículo.
  16. Instale Moqueta - Interior completa (desinstalación y sustitución).
