Soporte de la pantalla de la cubierta

Código de corrección: 10101023402 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

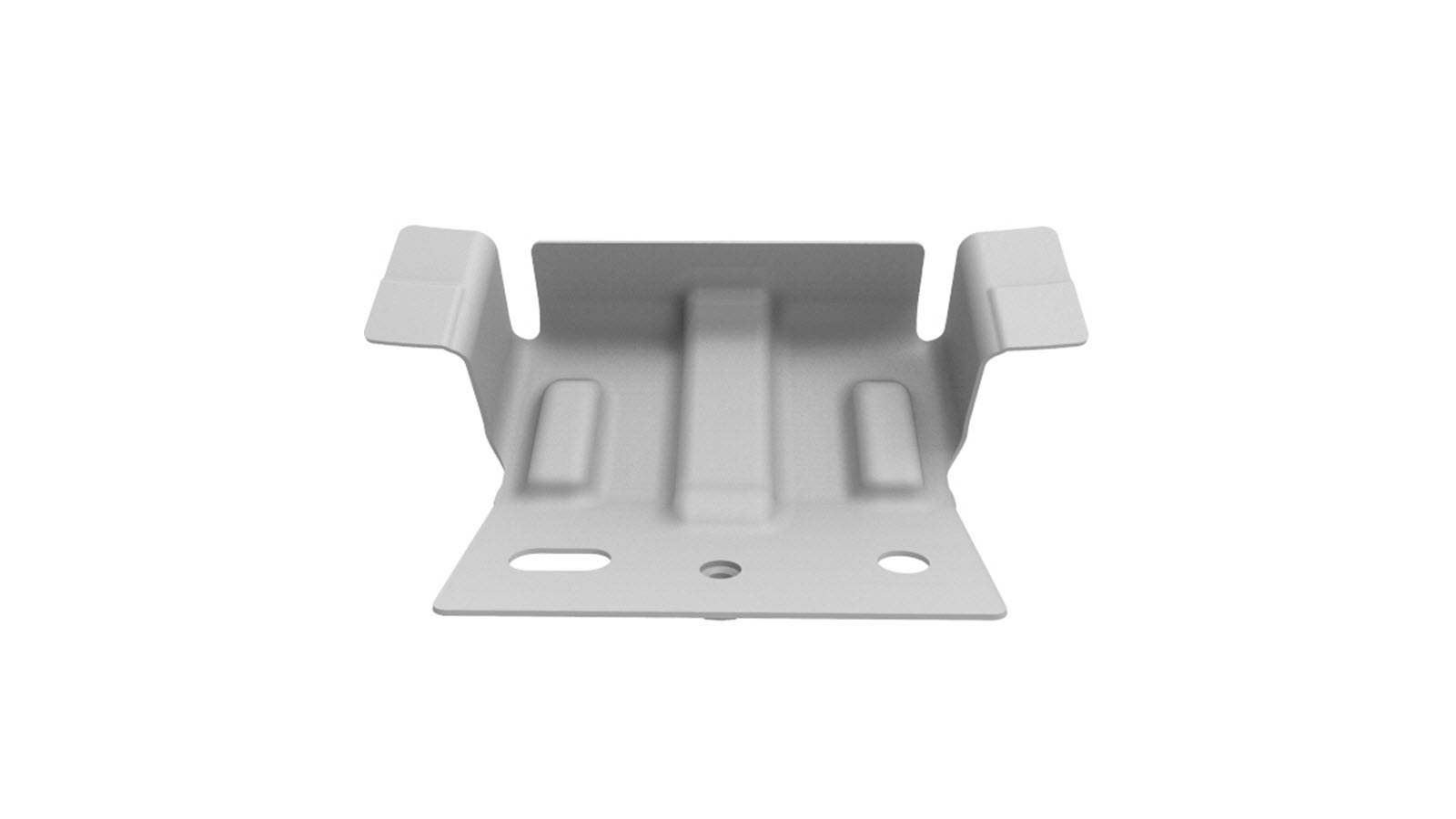

1 MY ASSY – COWL SCREEN BRKT SVC E-COATED (Soporte de la pantalla de la cubierta)
4 Remache, 4,8 mm
2

Remache Flow Form S08

2

Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Windshield (HW4) (Remove and Replace).
  2. Retire Hood (Remove and Install).
  3. Retire Supermanifold (Remove and Replace).

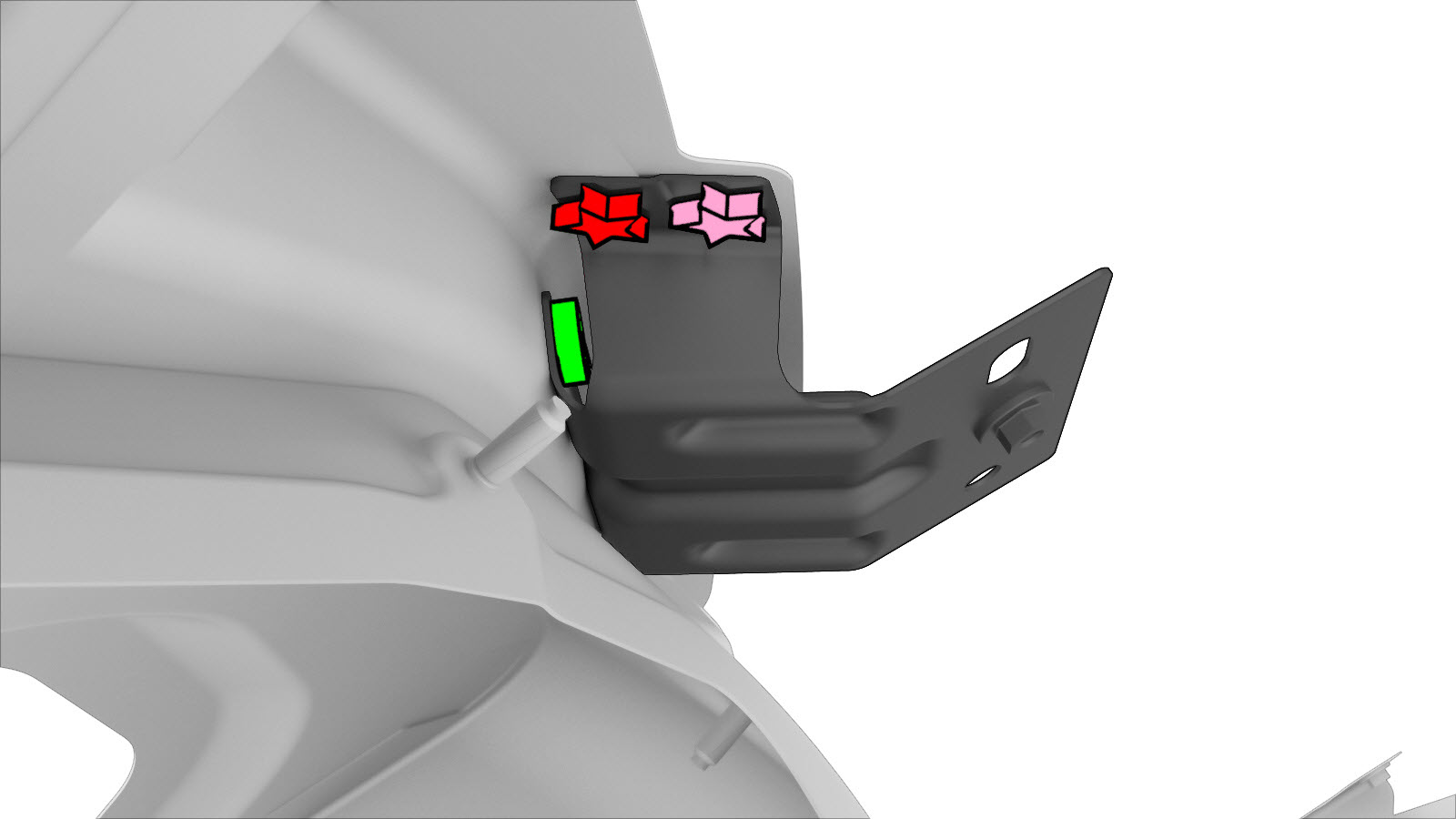

  4. Retire el componente original.
    • o Soldaduras por puntos de fábrica

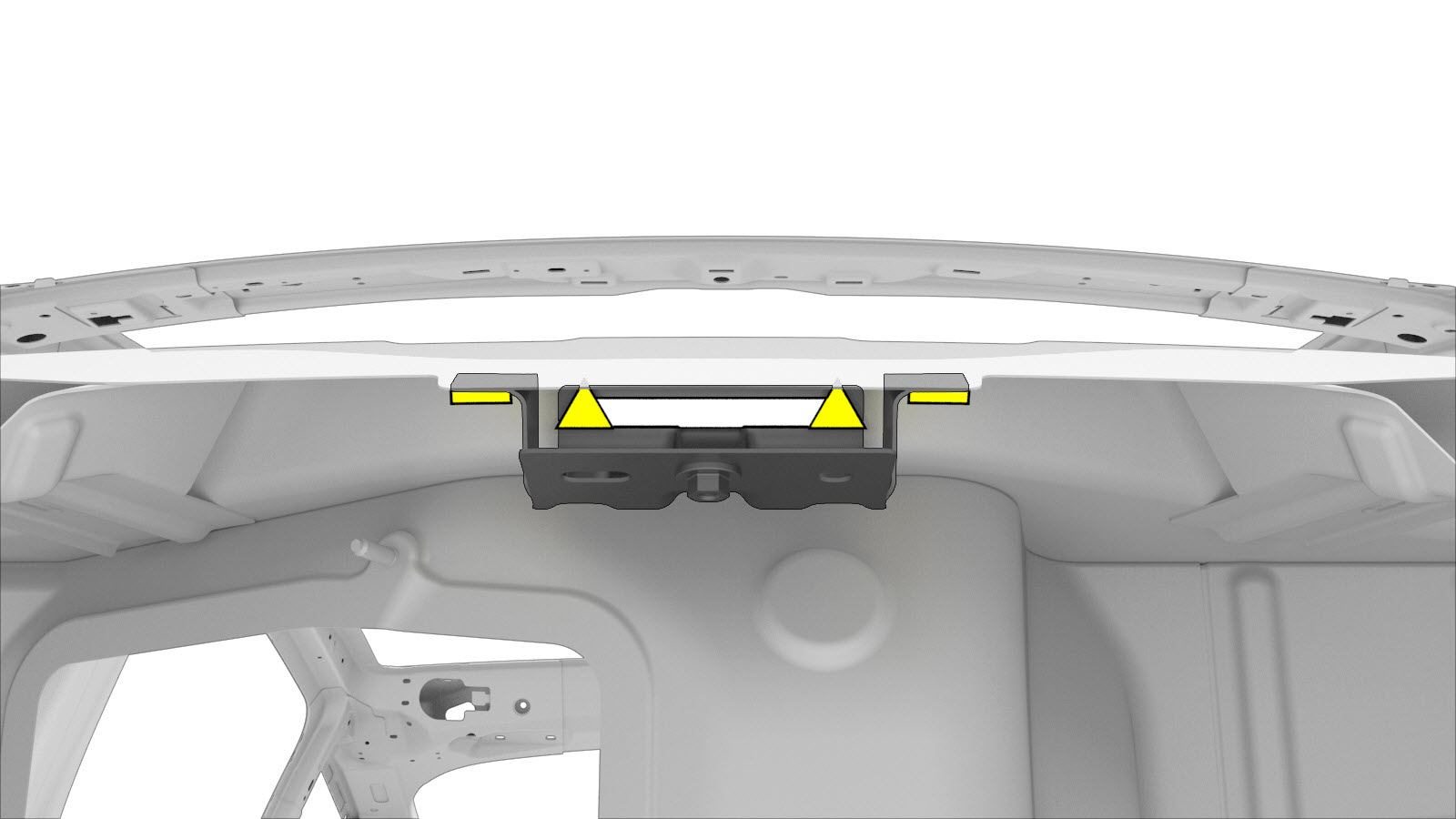

  5. Retire el componente original.
    • o Soldaduras por puntos de fábrica

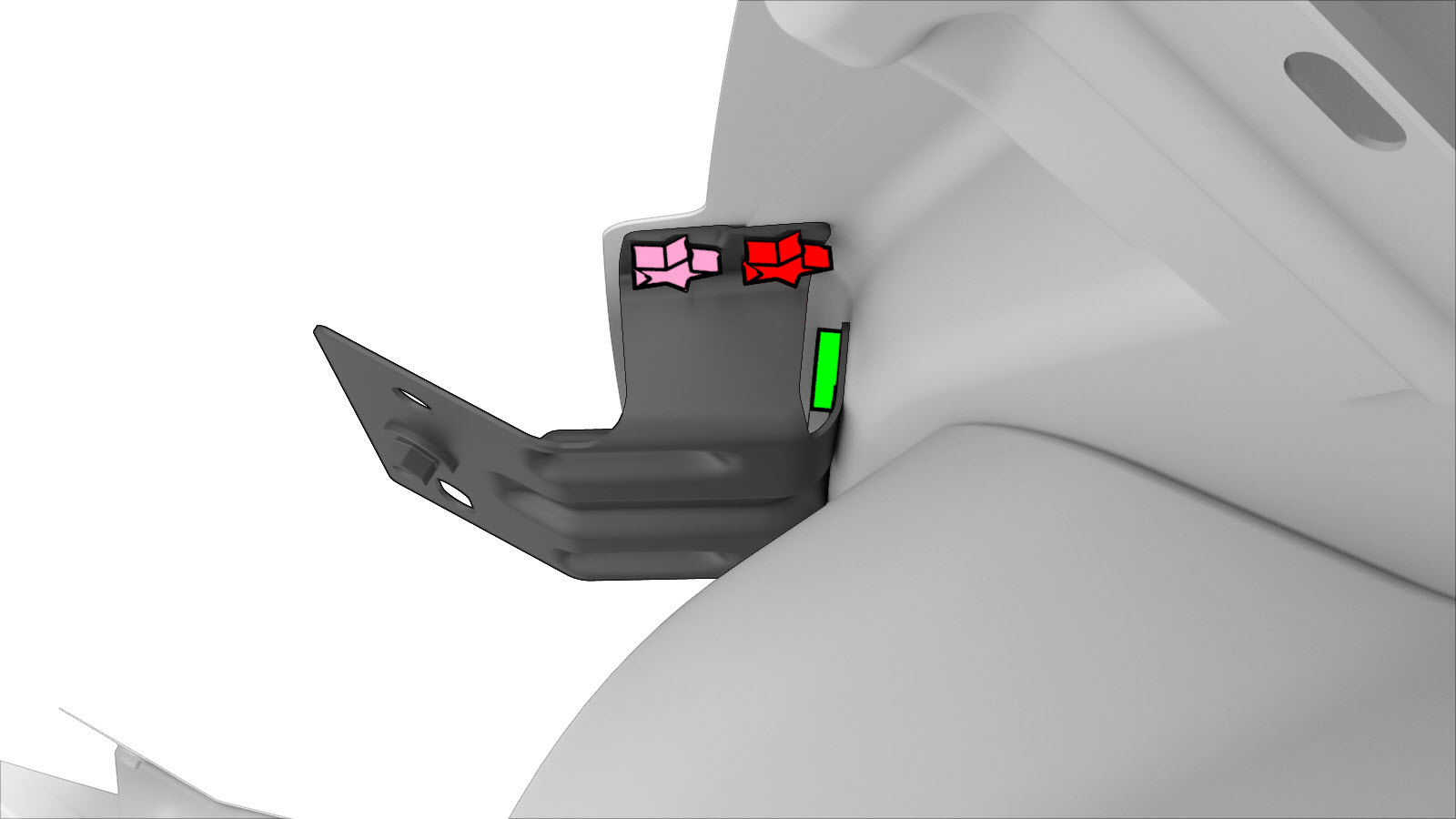

  6. Retire el componente original.
    • o Soldaduras por puntos de fábrica

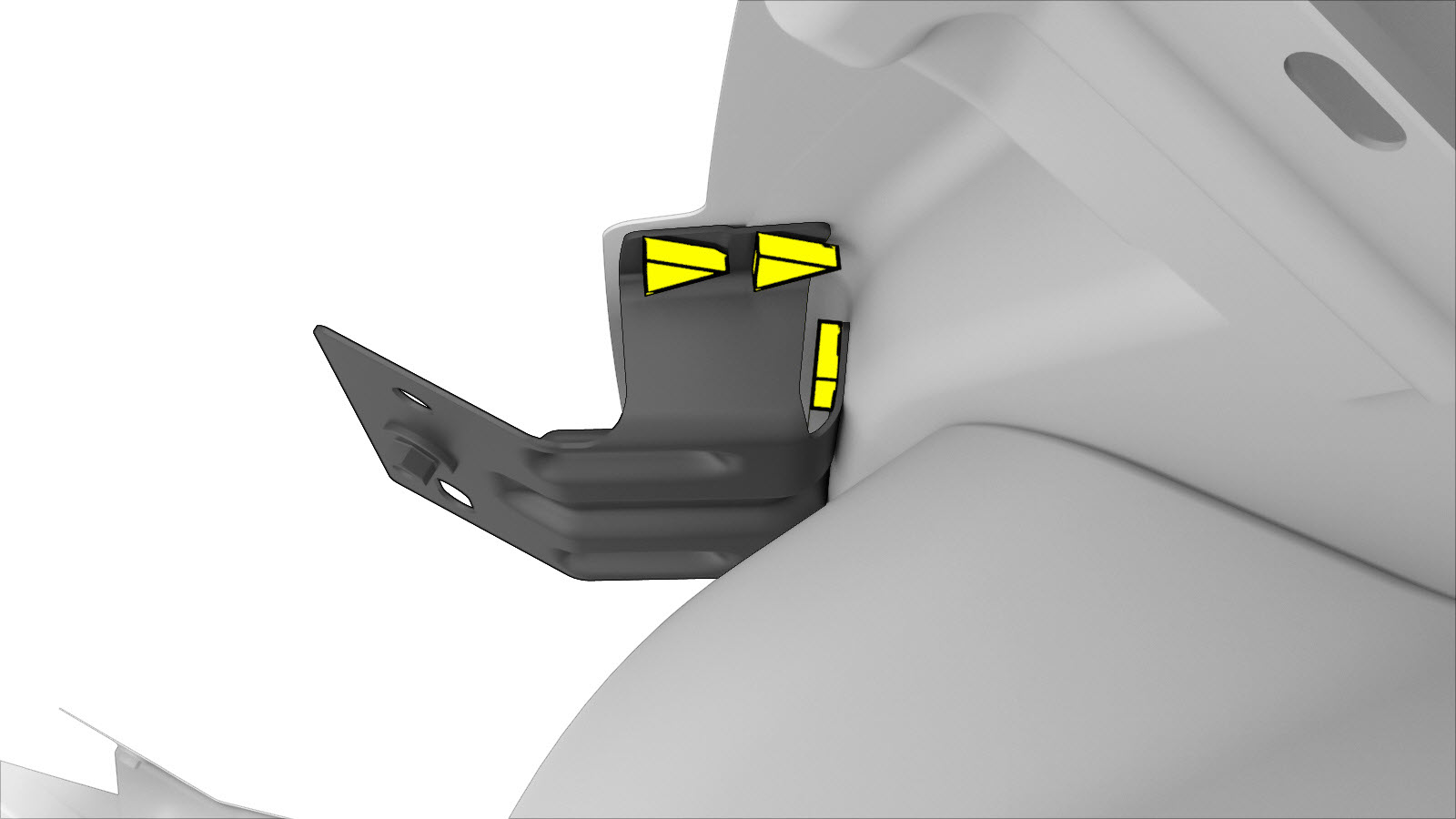

  7. Preparación para la instalación.

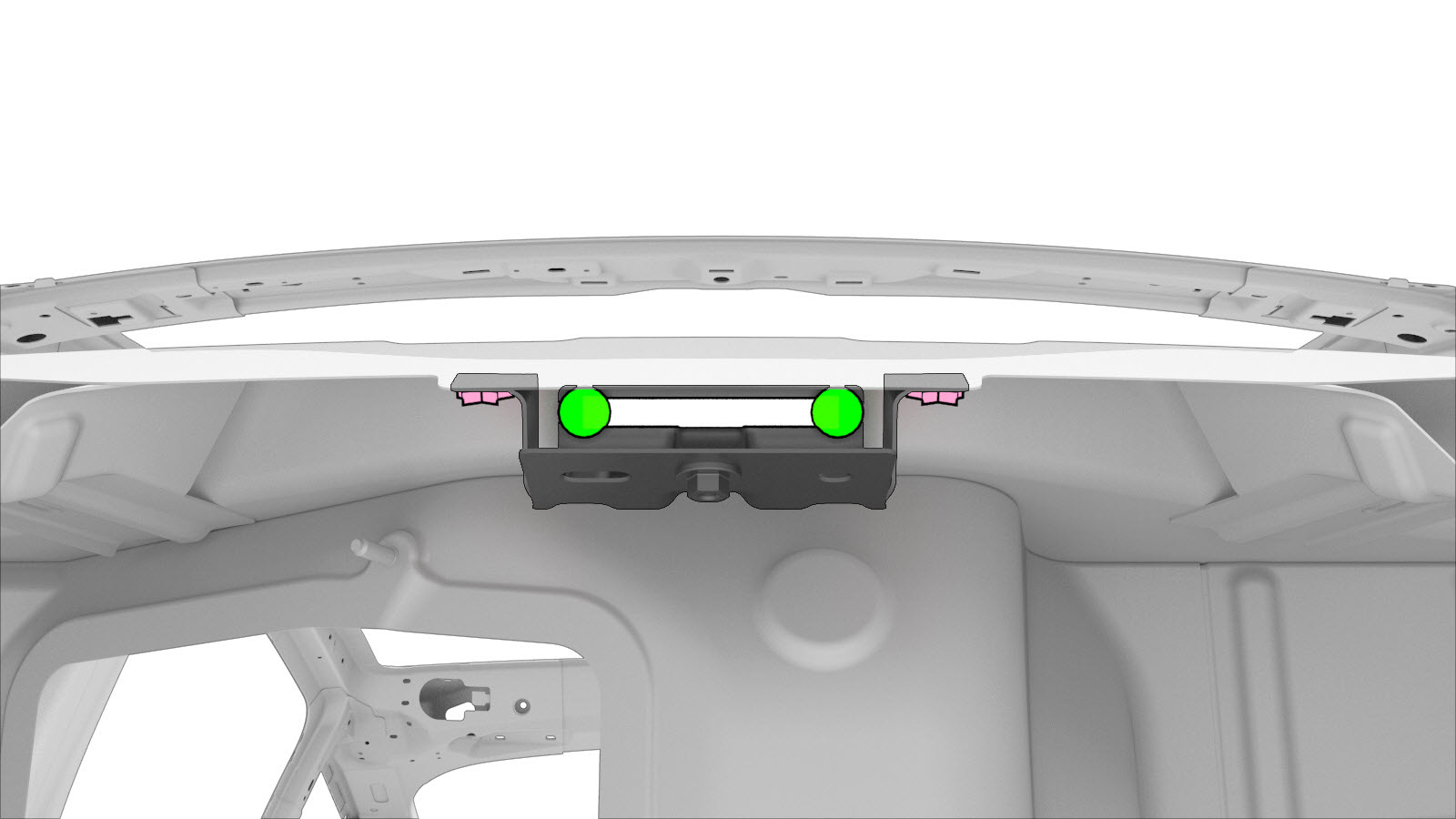

  8. Preparación para la instalación.

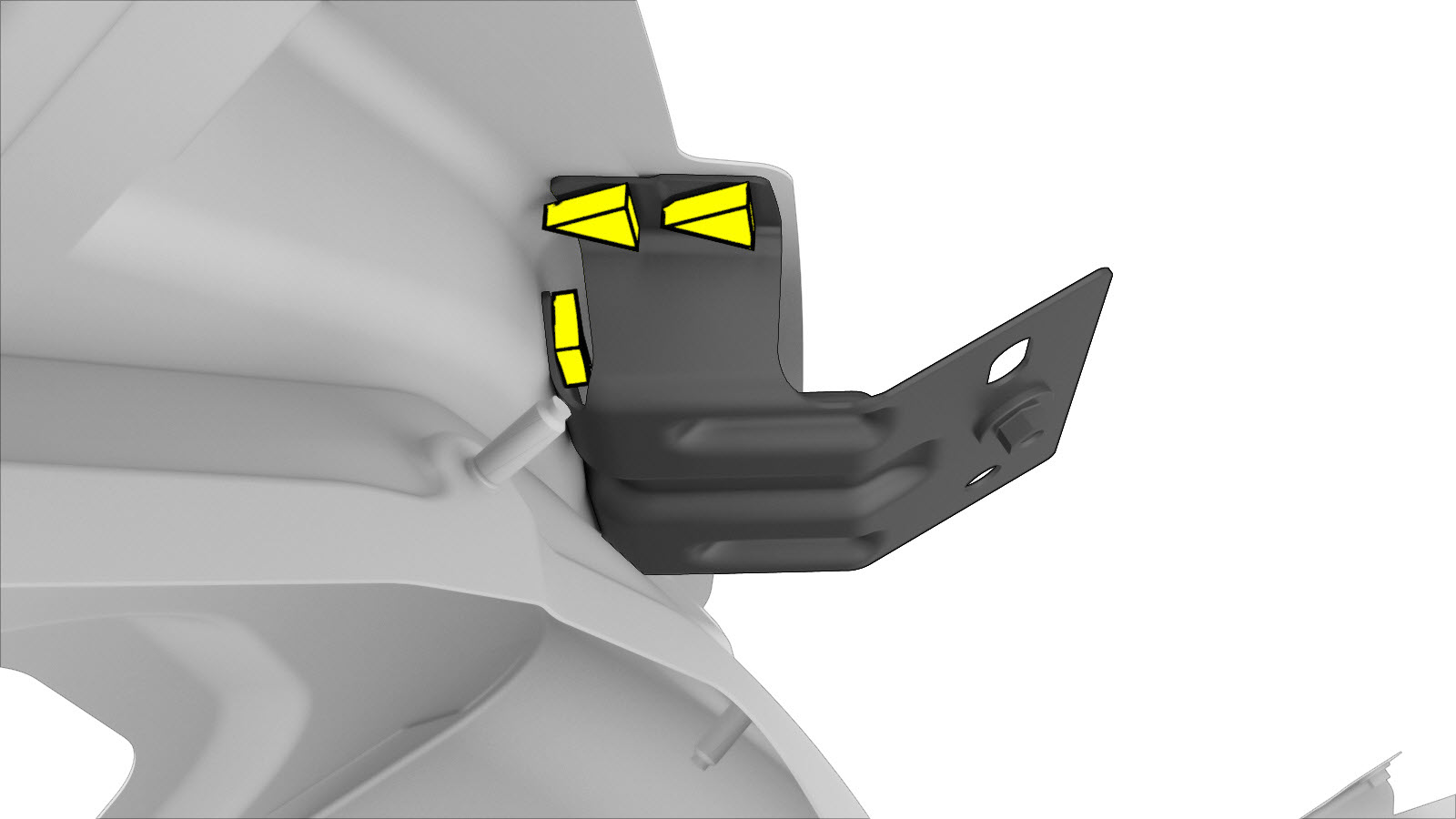

  9. Preparación para la instalación.
  10. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  11. Instale el componente o los componentes nuevos.
  12. Efectúe las operaciones posteriores a la reparación necesarias.
  13. Instale Supermanifold (Remove and Replace).
  14. Instale Hood (Remove and Install).
  15. Instale Windshield (HW4) (Remove and Replace).
