Conjunto de refuerzo del tablero

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	ASY - DASH WITH COWL LOWER AND TOEBOARD (Conjunto de refuerzo del tablero con cubierta inferior y base de pedales)
1	BUTYL FOIL PATCH 300X150x2MM (Parche de película de butilo)	Referencia de Tesla 1004969-00-A.
66	Remache estructural de alta resistencia, 6,5 mm
33	Remache, 4,8 mm
12	Remache avellanado, 4,8 mm, corto
4	Remache avellanado estructural, 6,5 mm
19	Remache avellanado, 4,8 mm, largo
13	Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire el componente original.
o Soldaduras por puntos de fábrica
Retire del tablero el conjunto de refuerzo del tablero con la cubierta inferior y la pieza de servicio del conjunto de la base de pedales.
Preparación para la instalación.
Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
o Remaches estructurales de alta resistencia, 6,5 mm
- A = 51 mm.
- B = 7 mm.
- C = 8 mm.
- D = 51 mm.
- E = 14 mm.
- F = 12 mm.
- G = 75 mm.
- H = 8 mm.
- I = 11 mm.
- J = 14 mm.
- K = 200 mm.
- L = 151 mm.
- M = 101 mm.
- N = 11 mm.
o Remaches abombados estructurales, 6,5 mm

o Remaches avellanados estructurales, 6,5 mm

o Remaches avellanados, 4,8 mm, cortos

o Remaches avellanados, 4,8 mm, largos

o Remaches, 4,8 mm
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

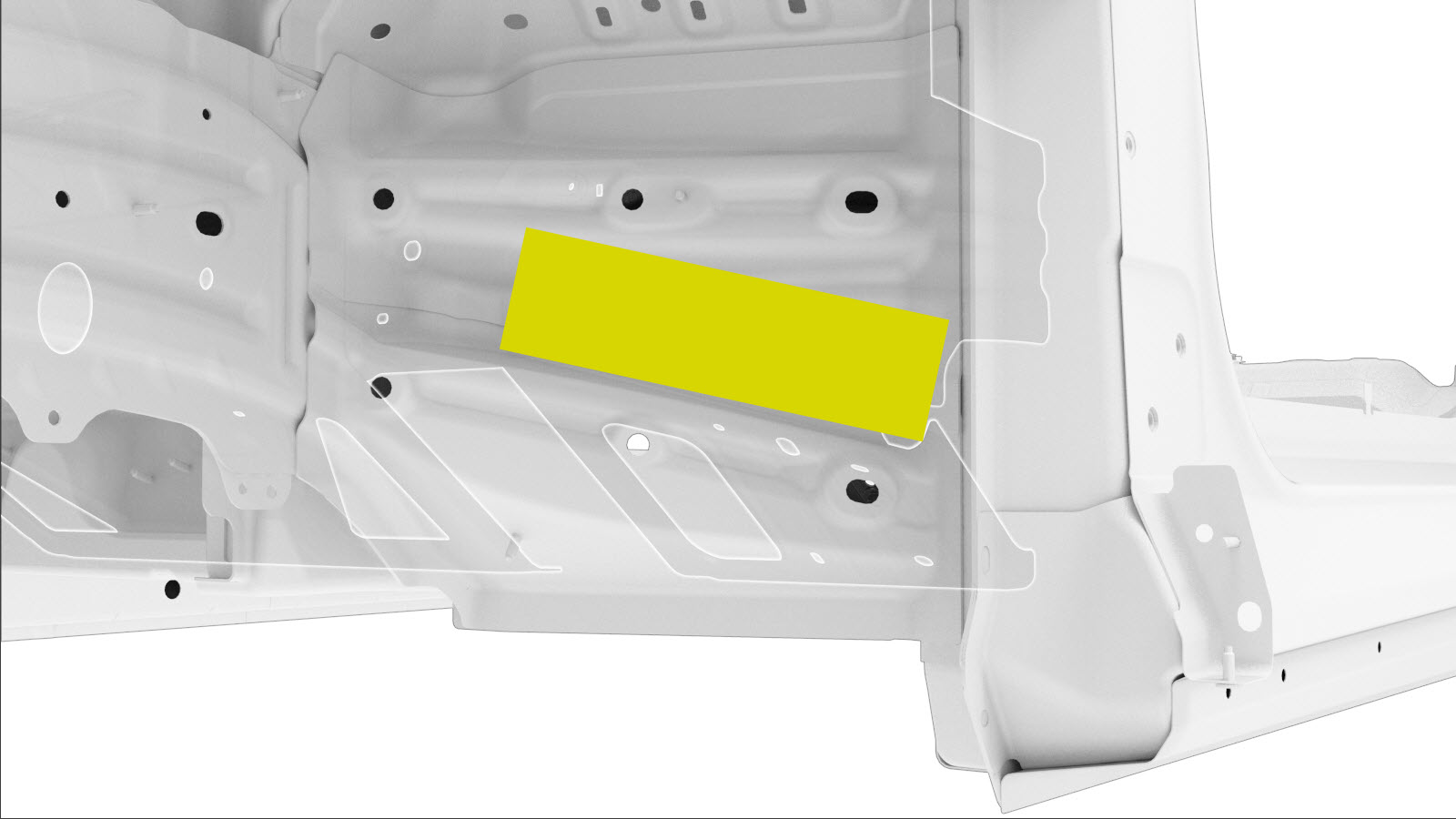

Una vez finalizada la pintura, instale el parche de butilo como se muestra, de forma que cubran los remaches instalados para fijar el conjunto de refuerzo del tablero y la caja de torsión.
Efectúe las operaciones posteriores a la reparación necesarias.
