Refuerzo de la barra divisora
Código de corrección:
10101921102,
10101921202
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
|
1 |

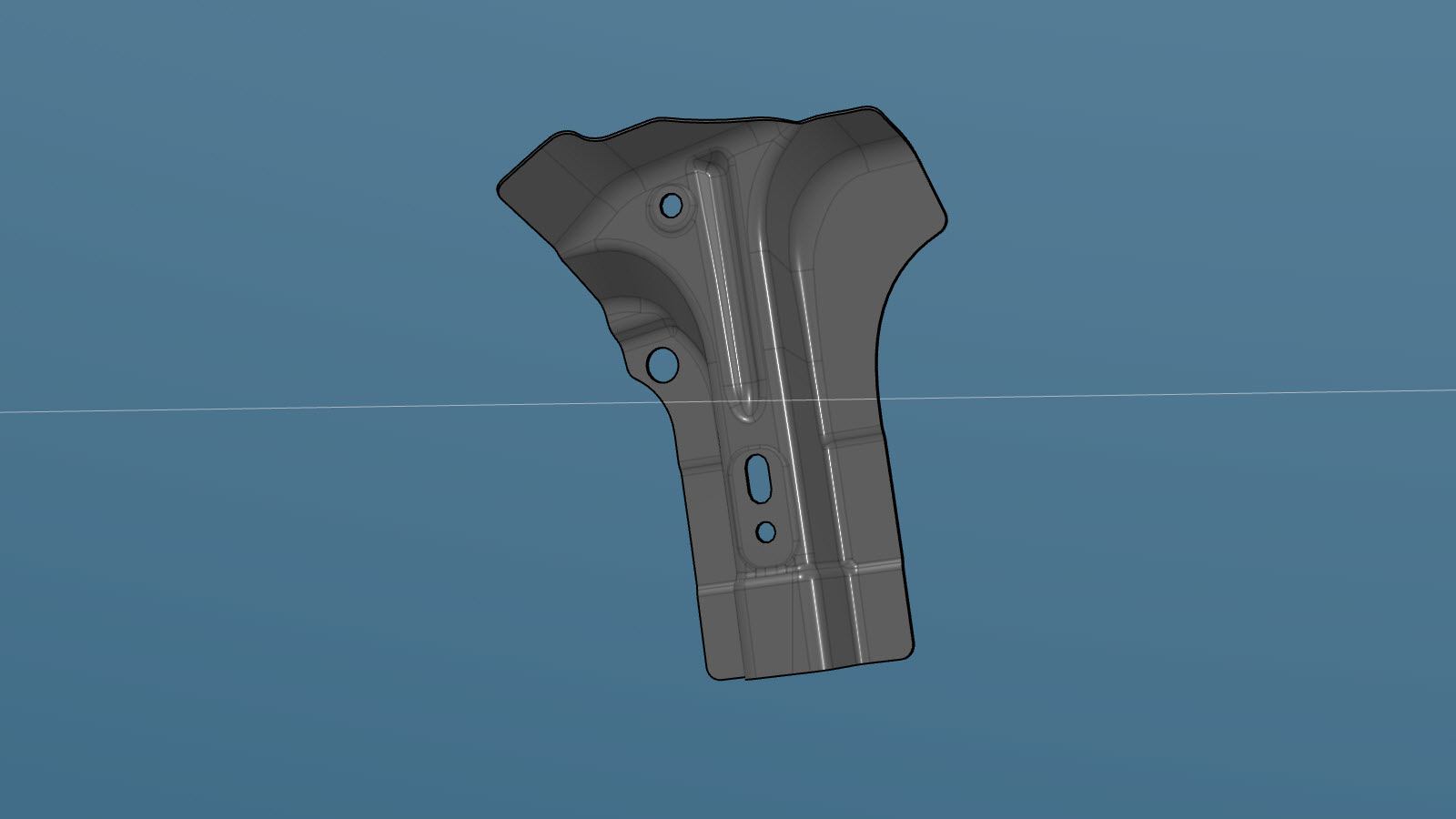

DIVIDER BAR (refuerzo de la barra divisora) |
|
| 4 | Remache abombado estructural, 6,5 mm | |
| 2 | Remache Flow Form S28 | |
| 6 | Remache Flow Form S38 |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
- Retire Airbag - Cortina - Lado izquierdo (Desinstalación y sustitución).
- Retire Respaldo de asiento - 2.ª fila - Lado izquierdo (retirada y sustitución).
- Retire Cinturón de seguridad - 2.ª fila - Lado izquierdo (5 plazas) (Desinstalación y sustitución).
- Retire Elementos brillantes - Parte superior - Lado izquierdo (Desinstalación y sustitución).
- Retire Junta - Carrocería - Lateral - Parte trasera - Principal - Lado izquierdo (Desinstalación y sustitución).
- Retire Cristal - Carrocería - Aleta trasera - Lado izquierdo (Desinstalación e instalación).
-
Retire el componente original.
- o Soldaduras por puntos de fábrica
- o SPR de fábrica
-
Preparación para la instalación.
- Línea/punto de referencia

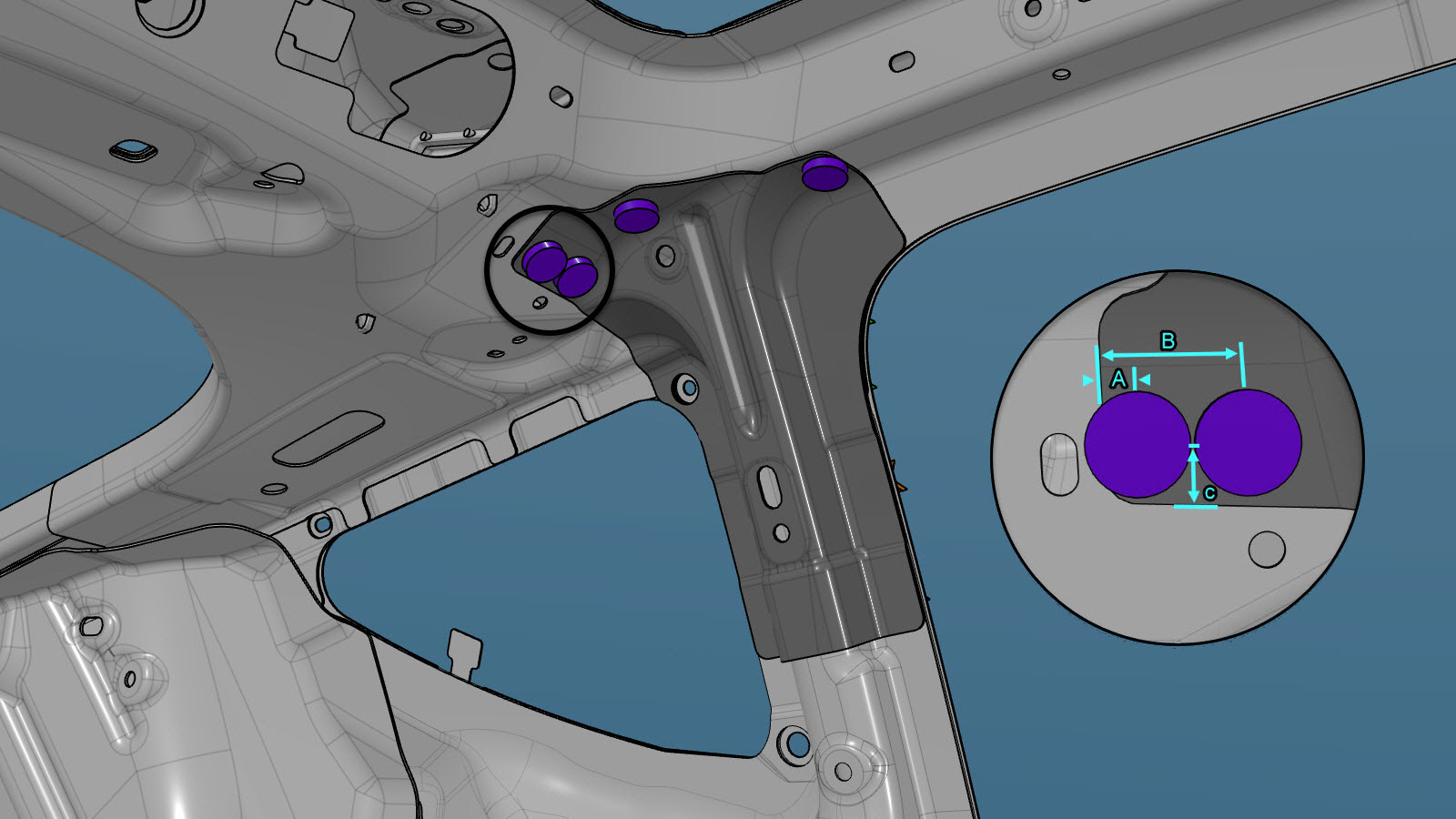

- o Remaches abombados estructurales, 6,5 mm A = 7 mm B = 27 mm C = 12 mm
- Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

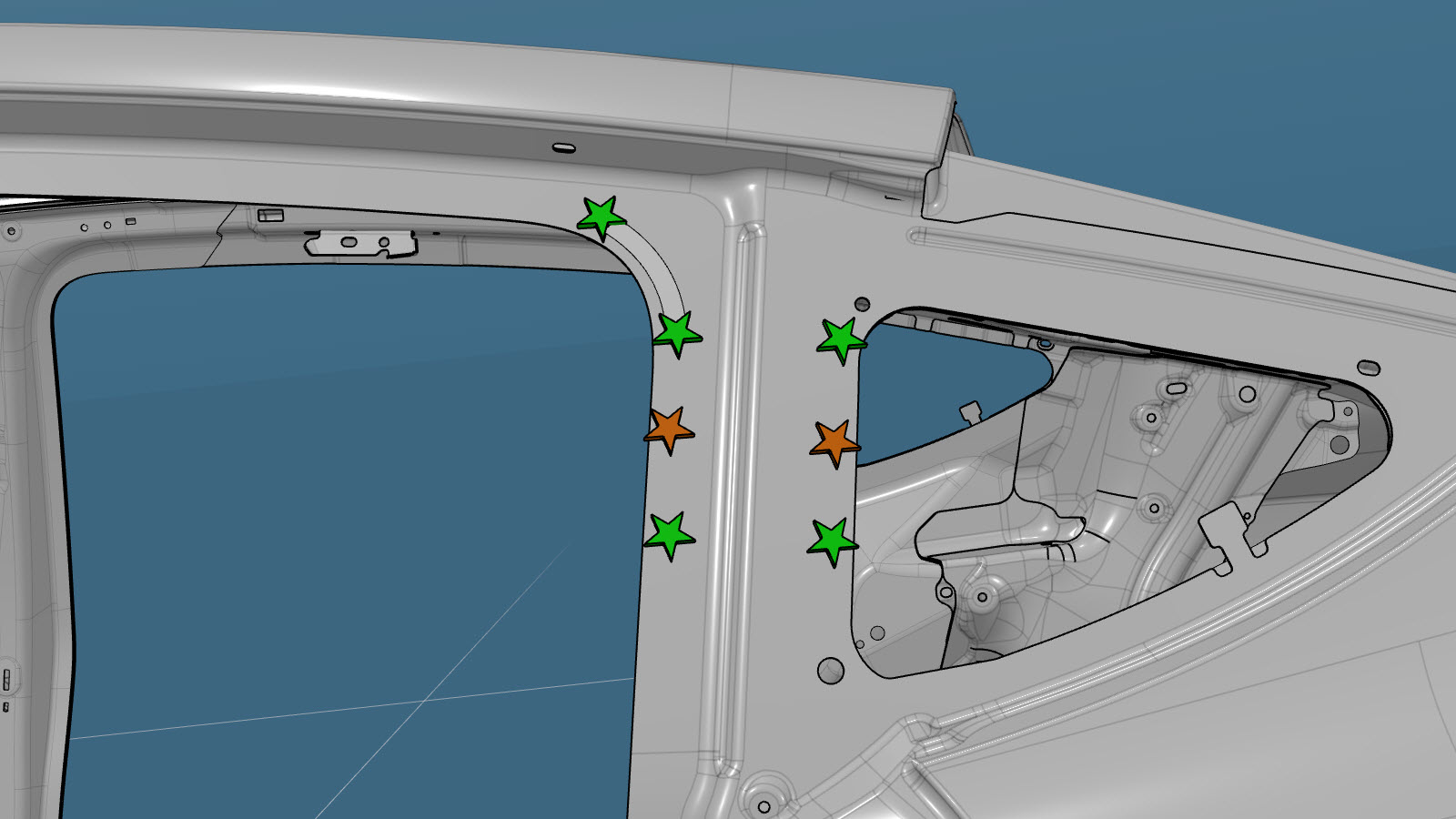

- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
- Instale Cristal - Carrocería - Aleta trasera - Lado izquierdo (Desinstalación e instalación).
- Instale Junta - Carrocería - Lateral - Parte trasera - Principal - Lado izquierdo (Desinstalación y sustitución).
- Instale Elementos brillantes - Parte superior - Lado izquierdo (Desinstalación y sustitución).
- Instale Cinturón de seguridad - 2.ª fila - Lado izquierdo (5 plazas) (Desinstalación y sustitución).
- Instale Respaldo de asiento - 2.ª fila - Lado izquierdo (retirada y sustitución).
- Instale Airbag - Cortina - Lado izquierdo (Desinstalación y sustitución).
