Interior del raíl del bastidor delantero (sección grande)

Código de corrección: 10101008402 10101008502 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas
2 ASSEMBLY - FRONT RAIL INNER WITH BRACKET (Interior del raíl del bastidor delantero)
11 Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Desmonte el soporte de la torre del amortiguador (trasero).
  2. Desmonte el refuerzo interior del interior del raíl delantero (completo).

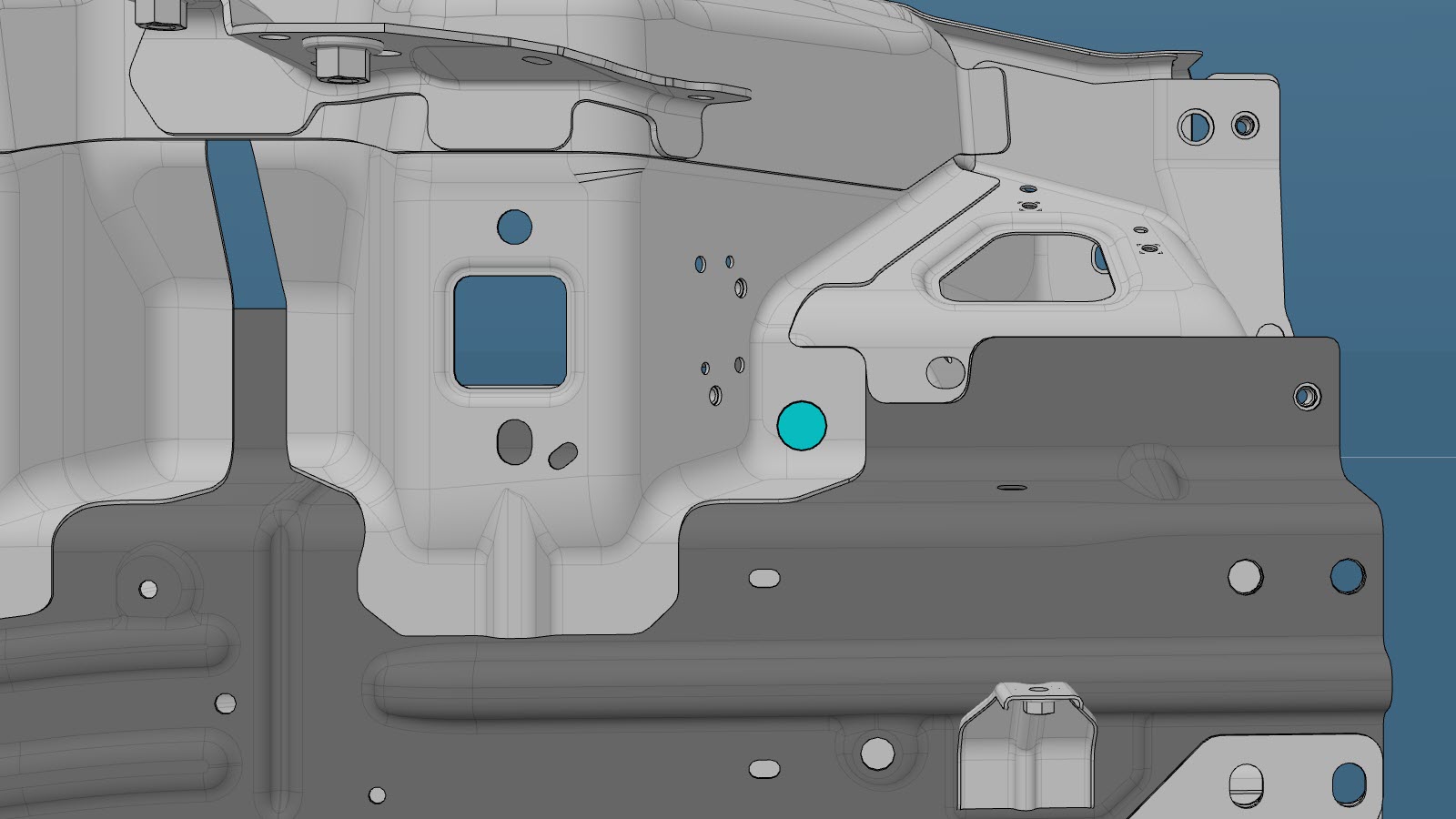

  3. Corte el componente original en las ubicaciones indicadas.

    Línea de corte

    Línea/punto de referencia

    • A = 75 mm

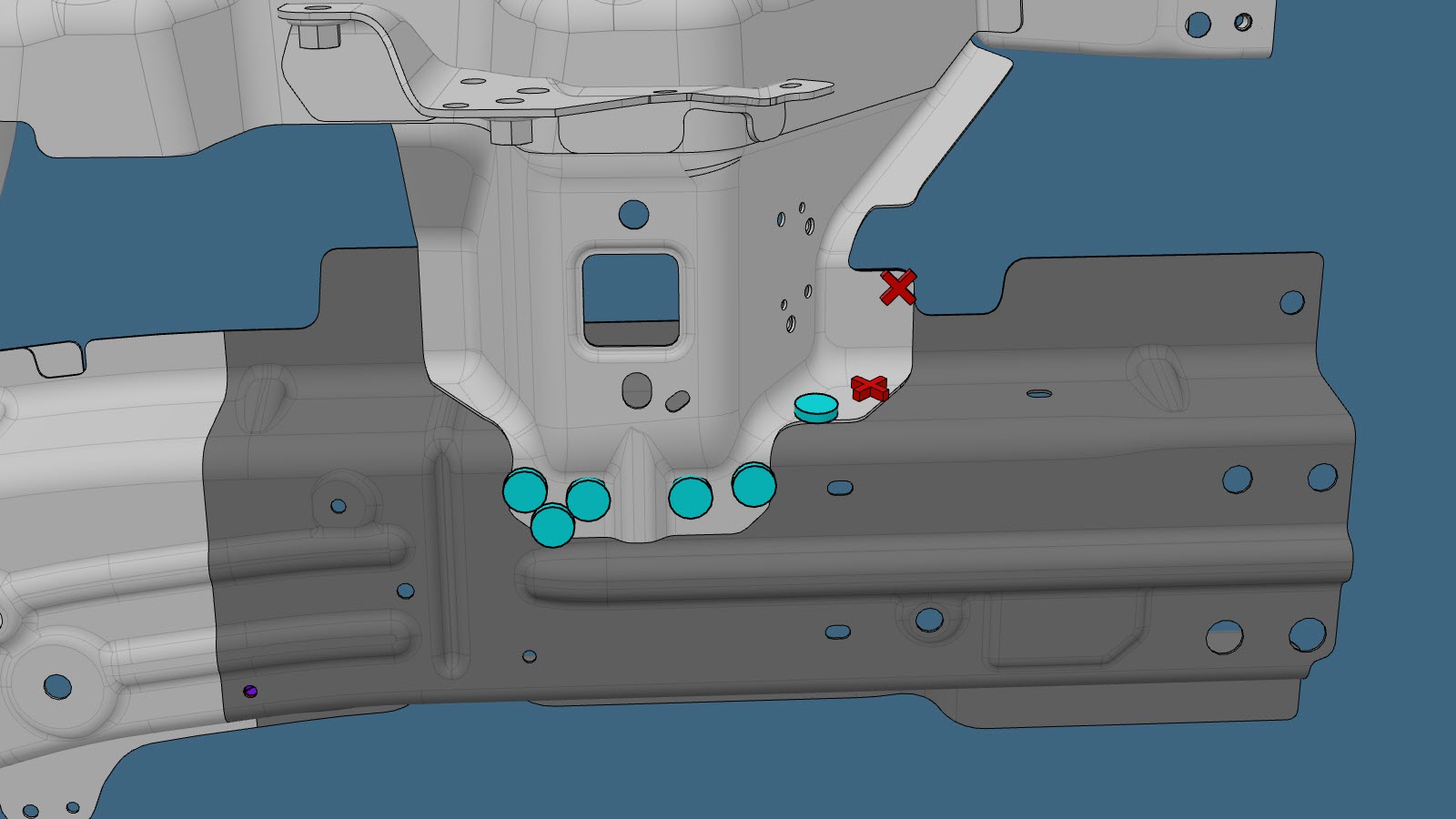

  4. Retire el componente original.
    o Soldaduras por puntos de fábrica

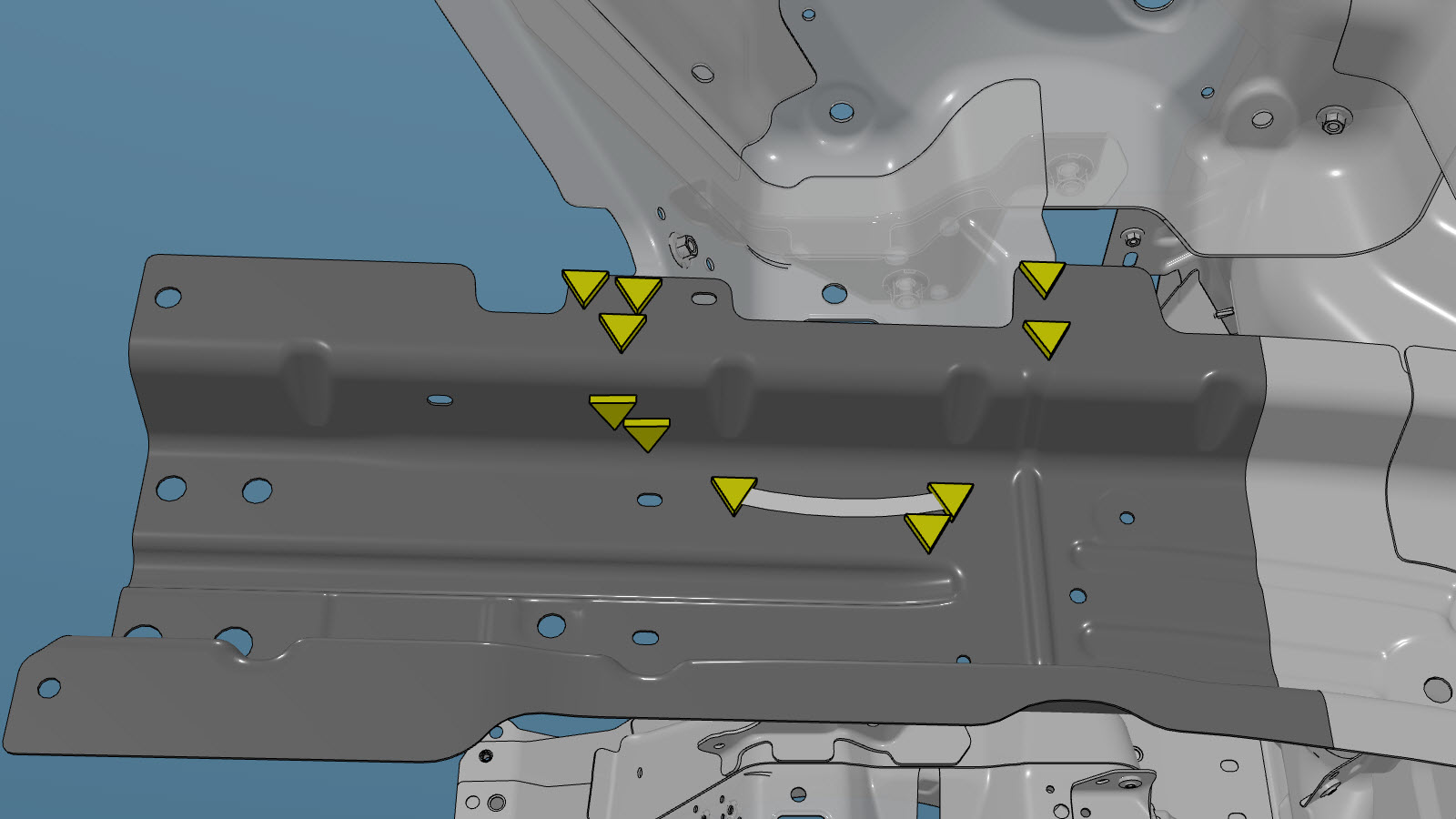

  5. Corte el nuevo interior del raíl del bastidor delantero como se indica a continuación para fabricar el nuevo componente.

    Línea de corte

    Línea/punto de referencia

    • A = 75 mm
  6. Corte el nuevo interior del raíl del bastidor delantero como se indica a continuación para crear una placa de refuerzo.

    Línea de corte

    Línea/punto de referencia

    • B = 35 mm
    • C = 115 mm

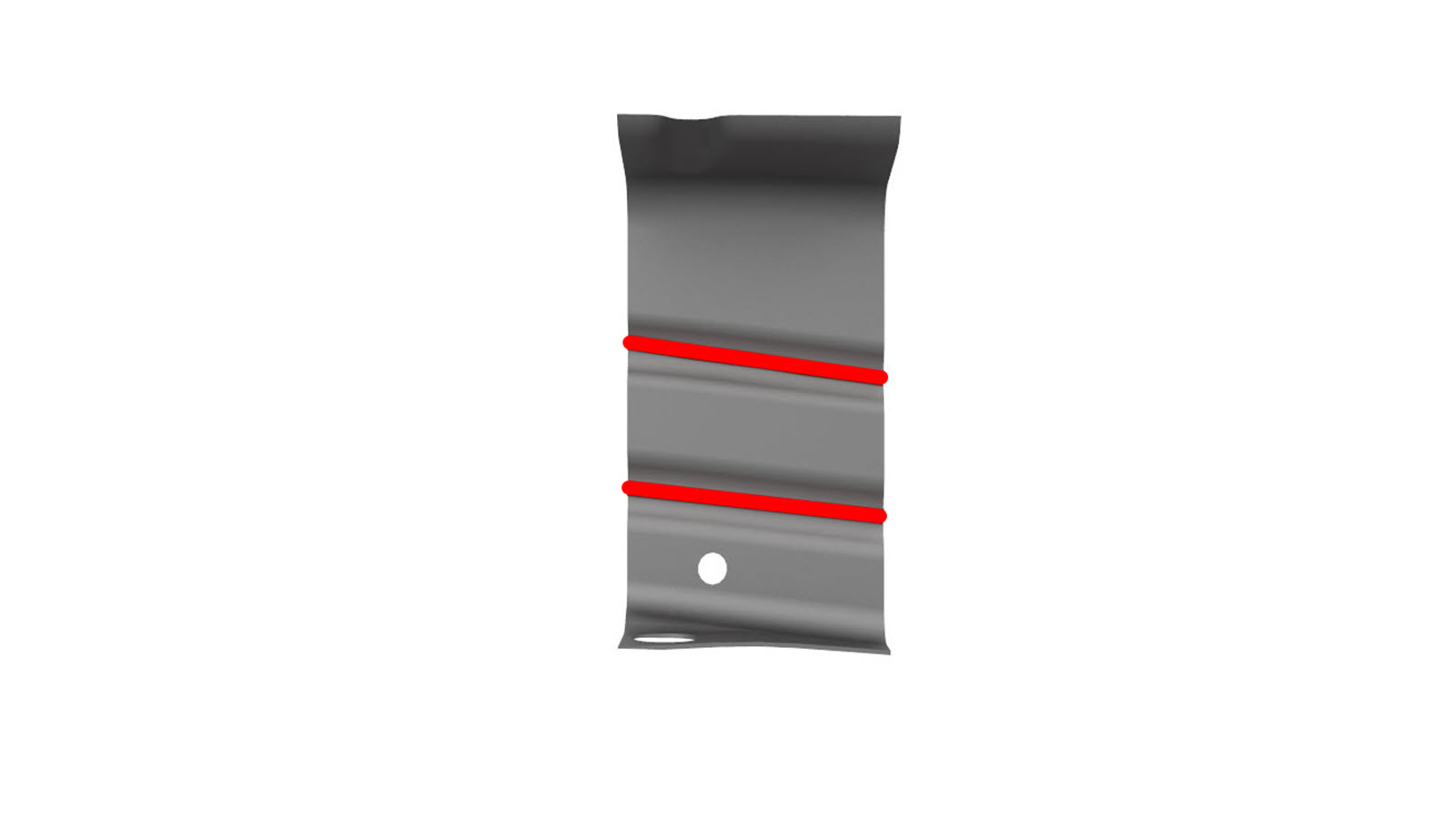

  7. Corte la placa de refuerzo como se indica.
    Línea de corte
  8. Creación de una placa de refuerzo .
    Soldadura MIG
  9. Realice la soldadura MIG.
    Soldadura MIG
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador GMA aprobado para realizar soldaduras GMA en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura GMA, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  10. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Soldaduras por puntos de instalación

  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.
  13. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  14. Instale el refuerzo interior del raíl delantero (completo).
  15. Instale el soporte de la torre del amortiguador (trasero).
  16. Instale el soporte del maletero delantero.
  17. Instale el soporte del bastidor auxiliar delantero (interior).

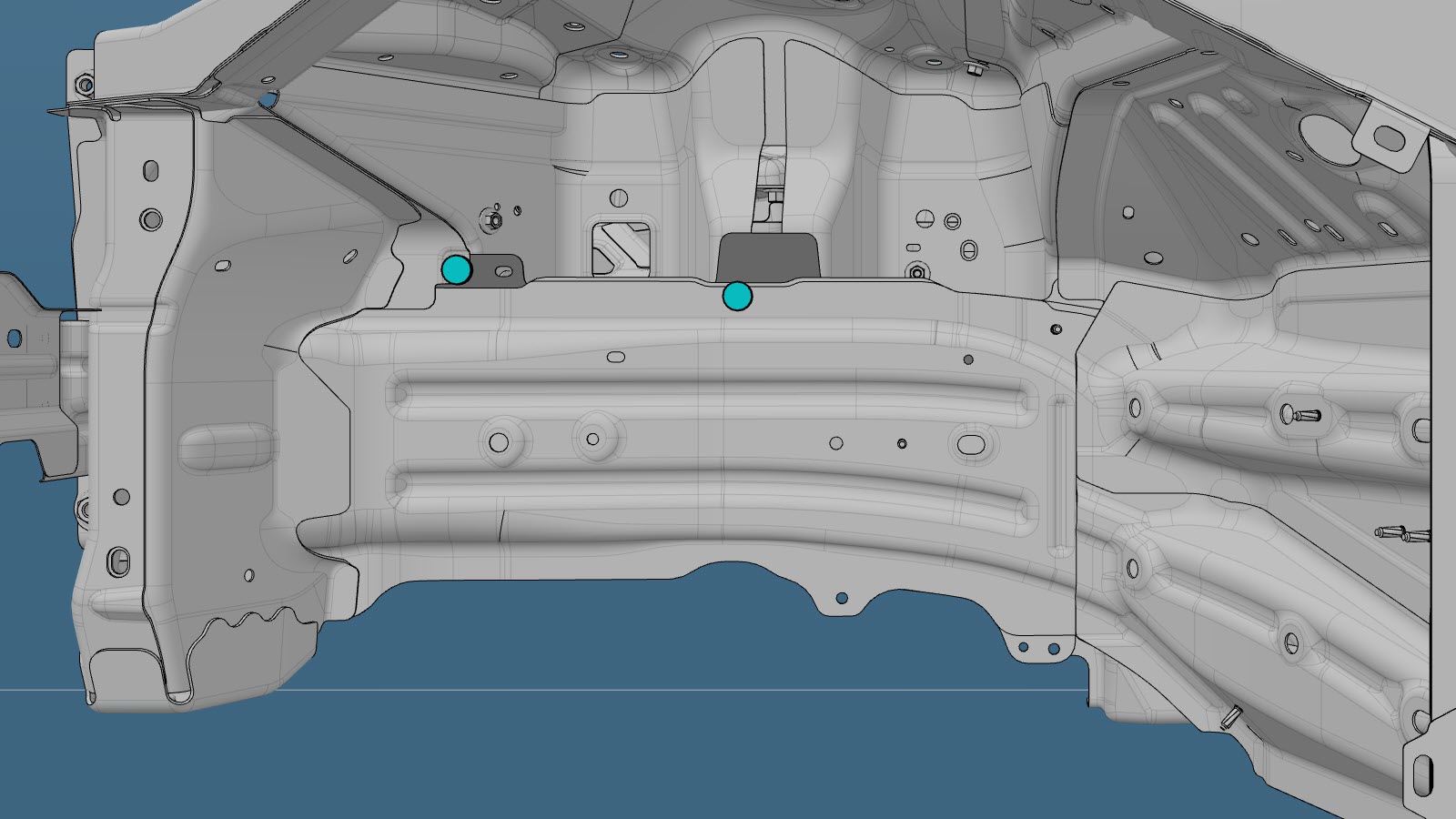

  18. Instale las fijaciones como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
  19. Instale la fijación como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
  20. Efectúe las operaciones posteriores a la reparación necesarias.
