Aleta trasera exterior

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	MY ALETA TRASERA EXTERIOR, RR, RH SVC E-COATED (Aleta trasera exterior)
16	Remache abombado estructural, 6,5 mm
1	Remache Flow Form S18
5	Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Reparación de componentes del lado izquierdo solamente: Retire Soporte de montaje de la ECU CP.
Retire Faldón inferior.

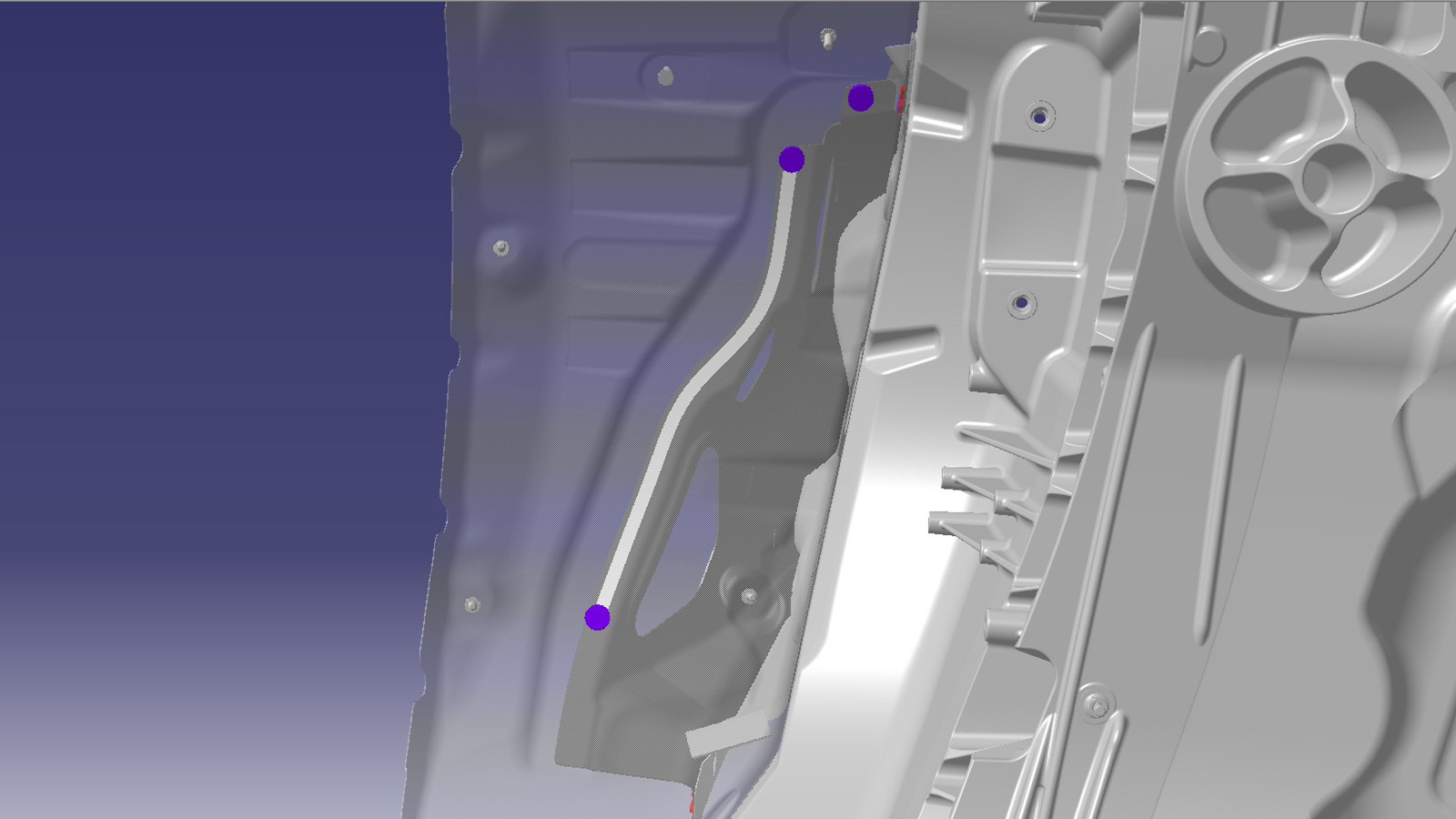

Retire el componente original.

o SPR de fábrica

o Soldaduras por puntos de fábrica
Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

o Remaches abombados estructurales, 6,5 mm

o Remaches Flow Form, S18
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Instale Faldón inferior.
Reparación de componentes del lado izquierdo solamente: Instale Soporte de montaje de la ECU CP.
Instale las fijaciones como se indica.

o Remaches Flow Form, S38
