Soporte del maletero delantero
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
| 1 | MY ASY – FRUNK BRKT SVC E-COATED (Soporte del maletero delantero) |
|
| 3 | ||
| 4 |
Remache abombado estructural, 6,5 mm
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire el componente original.
o
Soldaduras por puntos de fábrica
-
Preparación para la instalación.
NotaPara cada remache que se instale, taladre un orificio de 6,7 mm solo a través del exterior del raíl del bastidor. No taladre a través del refuerzo interior del raíl del bastidor.
o
Remaches estructurales, 6,5 mm, cortos
o Remaches abombados estructurales, 6,5 mm

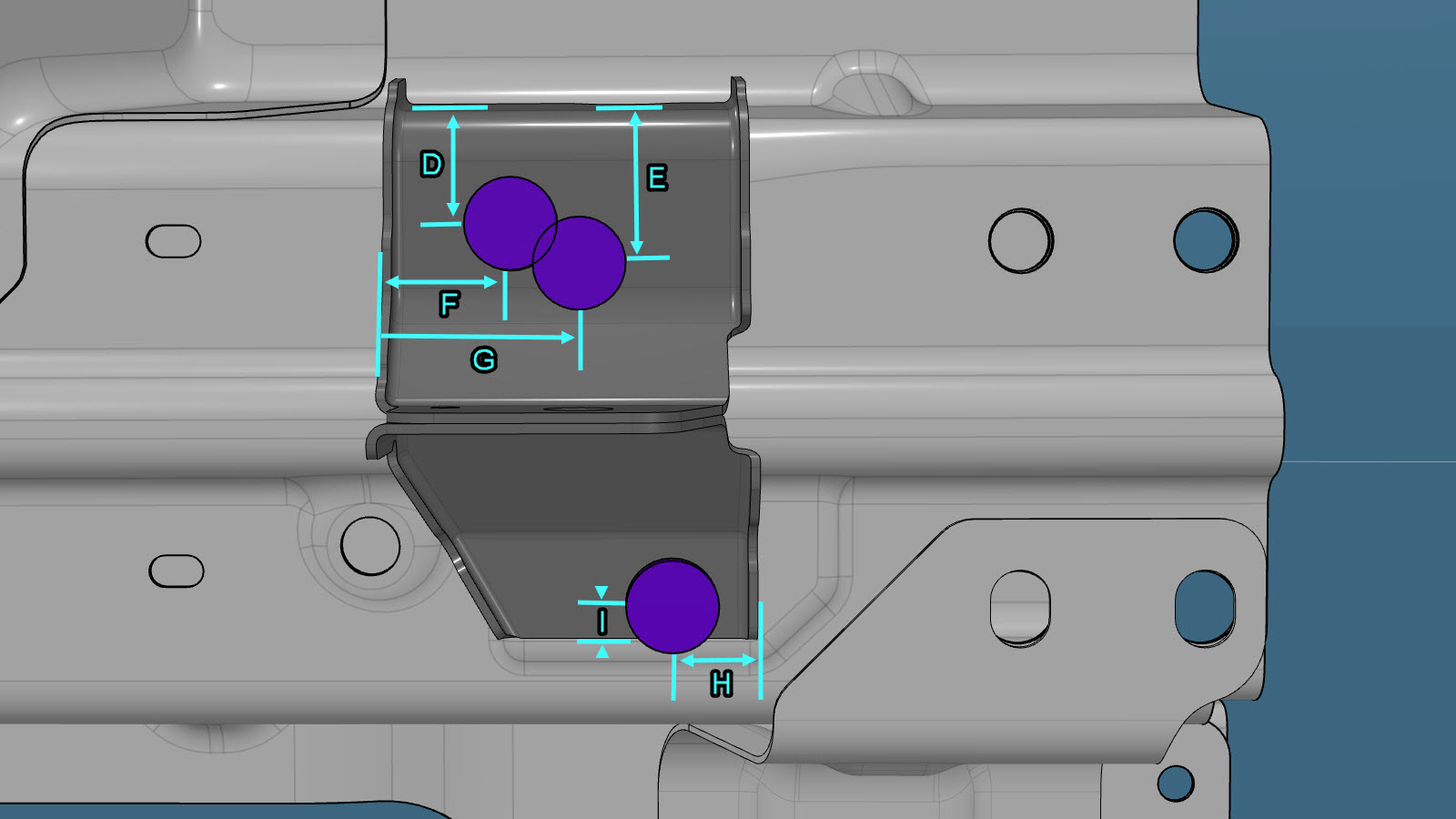

- A = 19 mm.
- B = 11 mm.
- C = 45 mm.
- D = 27 mm.
- E = 34 mm.
- F = 26 mm.
- G = 40 mm.
- H = 20 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
