Raíl trasero (fundición) con sección del paso de rueda

Lista de piezas

Cantidad Descripción Imagen / Notas

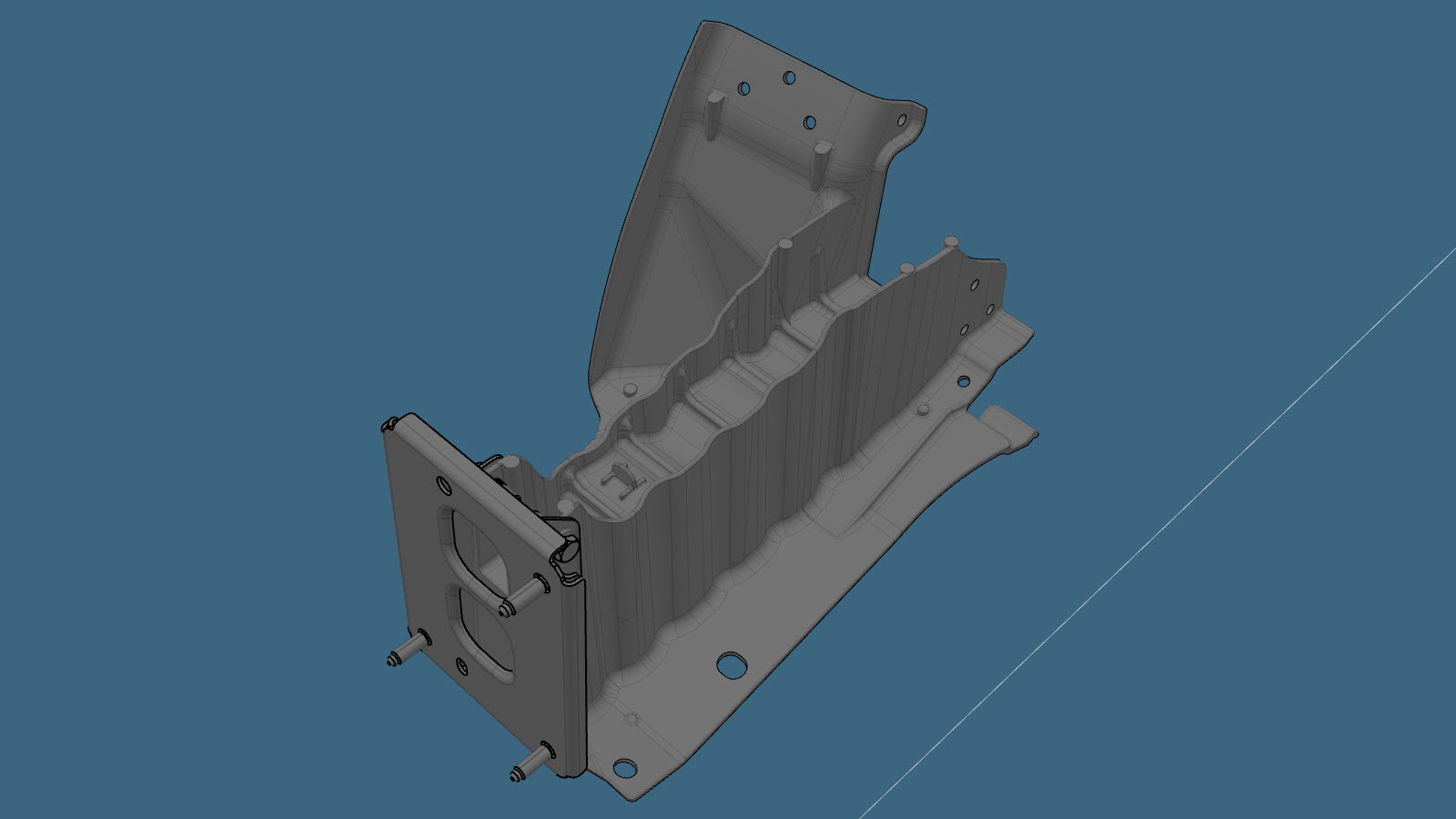

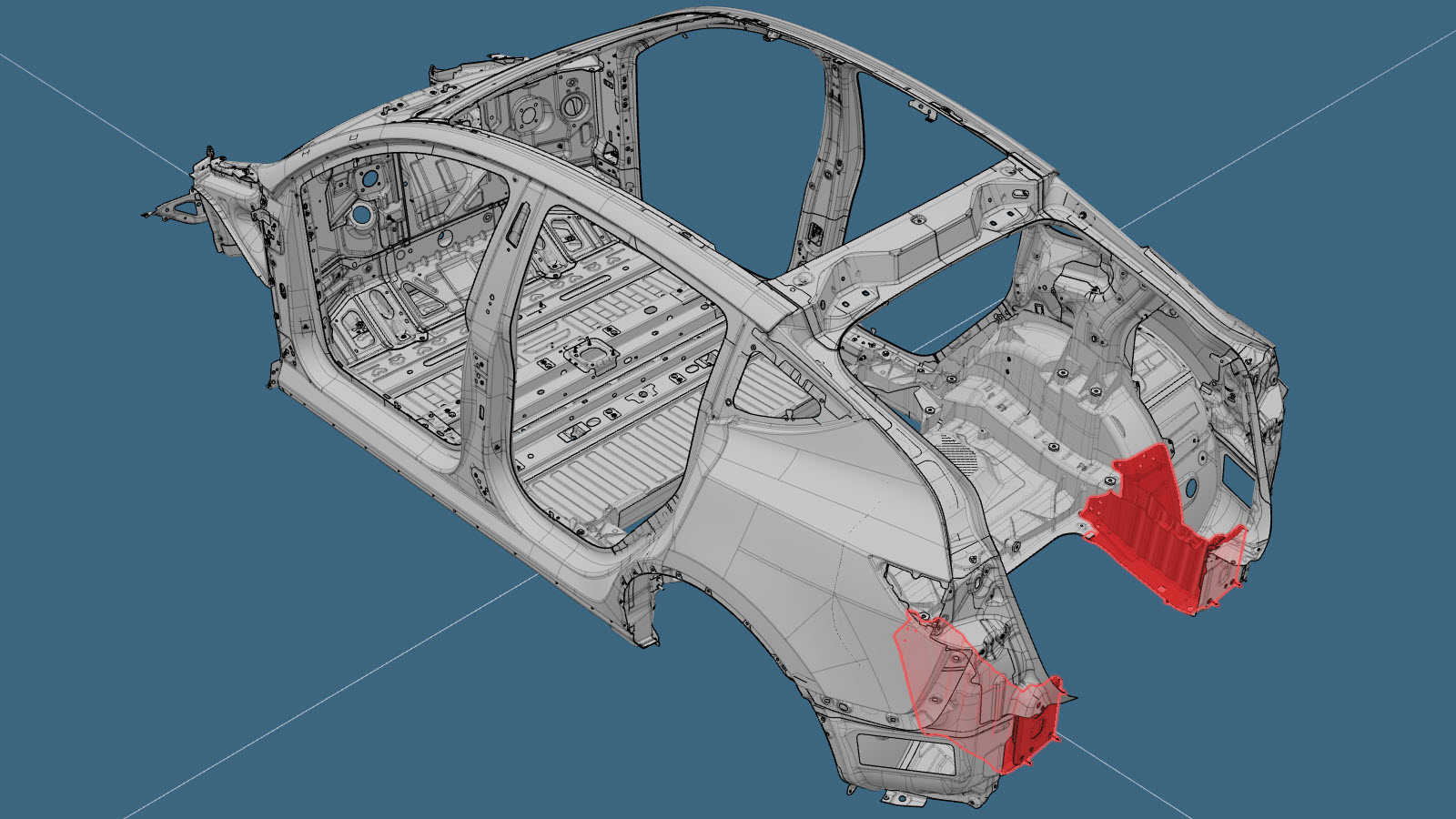

1 ASSEMBLY - REAR RAIL LARGE SECTION CASTING (Raíl trasero con sección de paso de rueda)

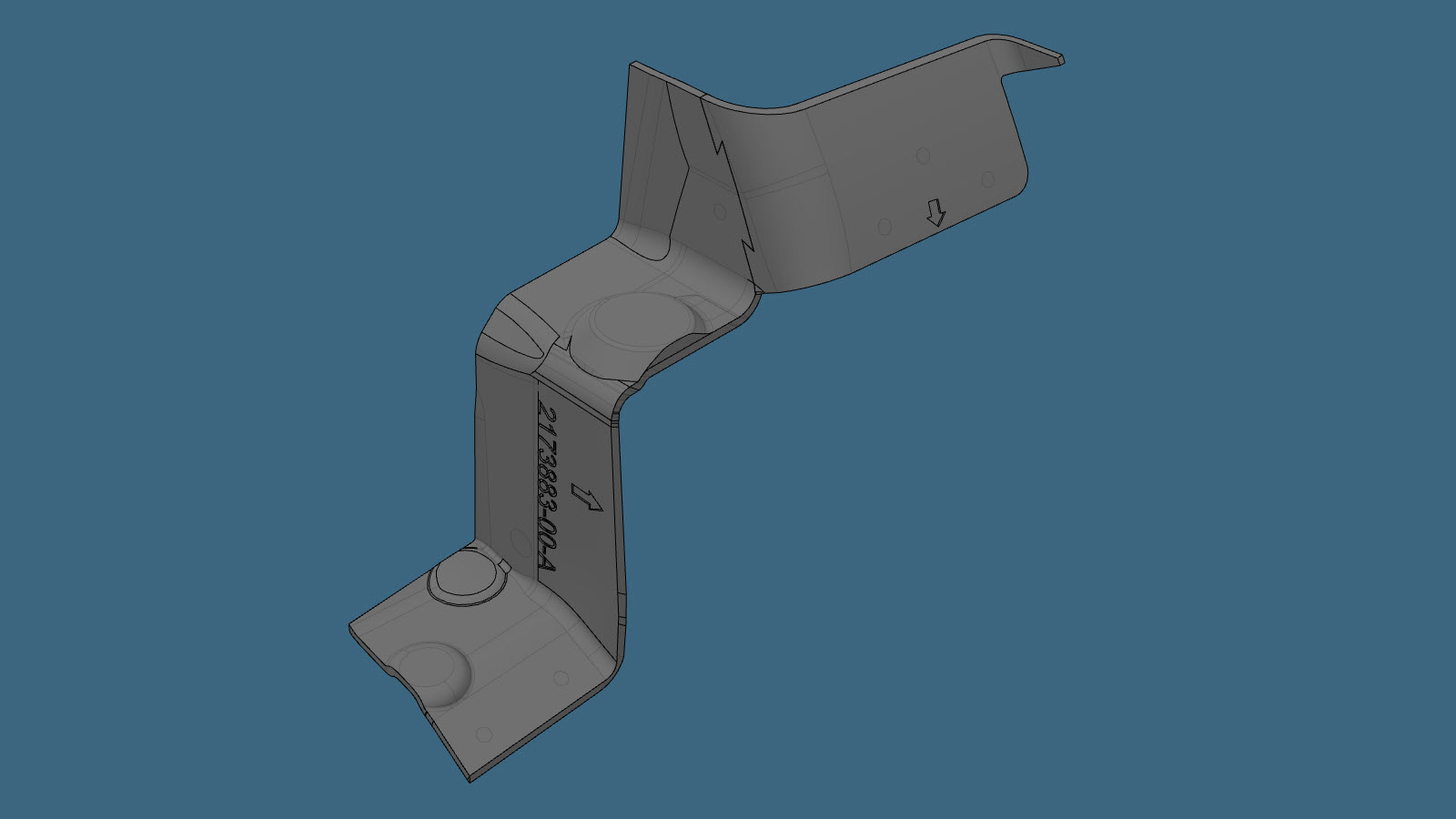

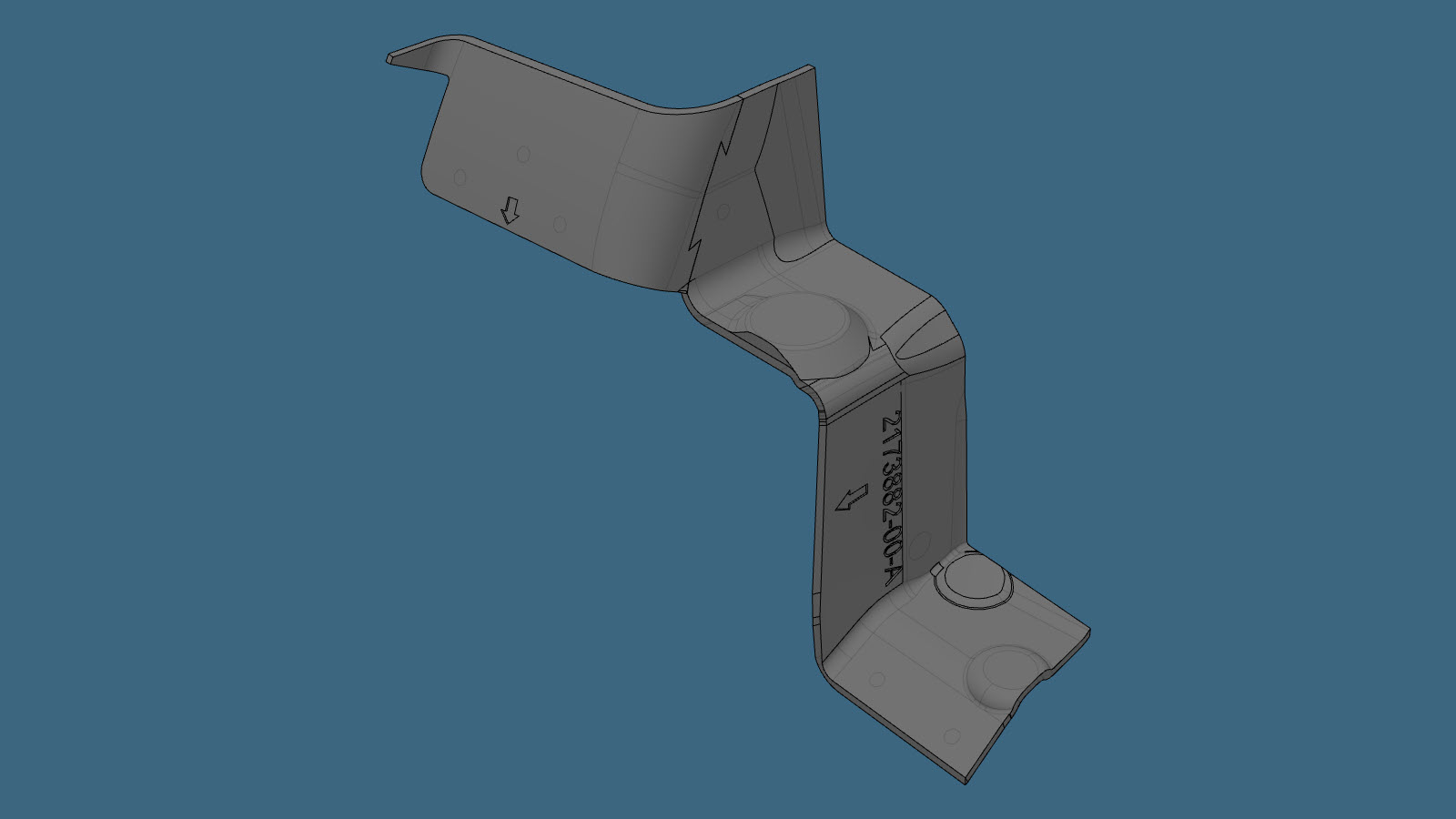

1 Plantilla de corte grande de Model Y RUB, lado izquierdo

Referencia de Tesla 2173882-00-A.
1 Plantilla de corte grande de Model Y RUB, lado derecho

Referencia de Tesla 2173883-00-A.
2 Remache estructural de alta resistencia, 6,5 mm
1 Remache avellanado estructural, 6,5 mm
1 BUTYL FOIL PATCH 300X150x2MM (Parche de película de butilo) Referencia de Tesla 1004969-00-A.
9 Perno , M8-1.25x40,[109],G0110,SM Referencia de Tesla 1621075-00-A.
9 Tuerca , HF, M8-1,25,[10],ZNNI,PTM Referencia de Tesla 1111537-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Conjunto del lateral del panel trasero (para bajos de fundición de 1 pieza).
  2. Retire Soporte lateral (inferior).
  3. Marque la línea de corte en el componente original.

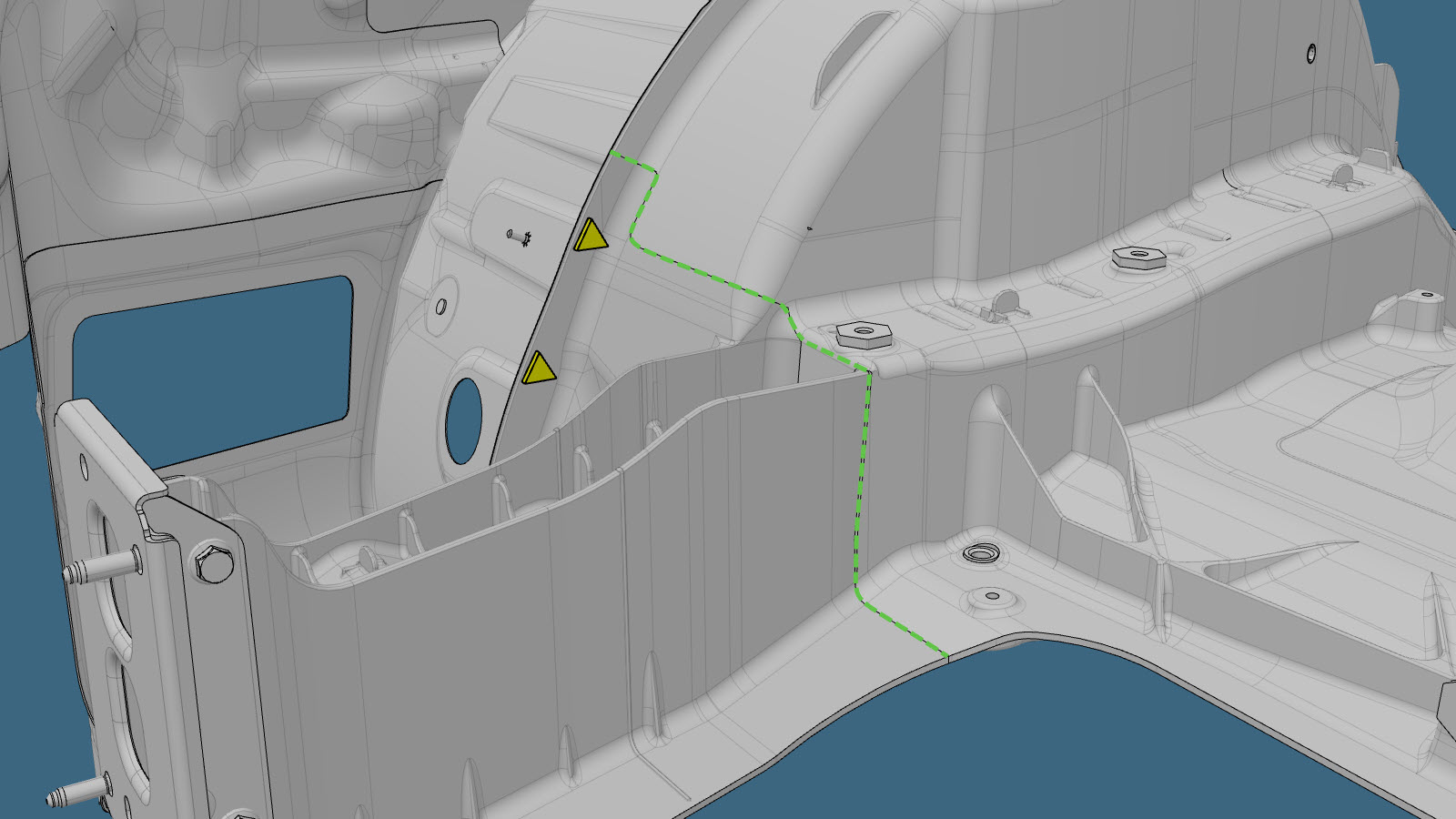

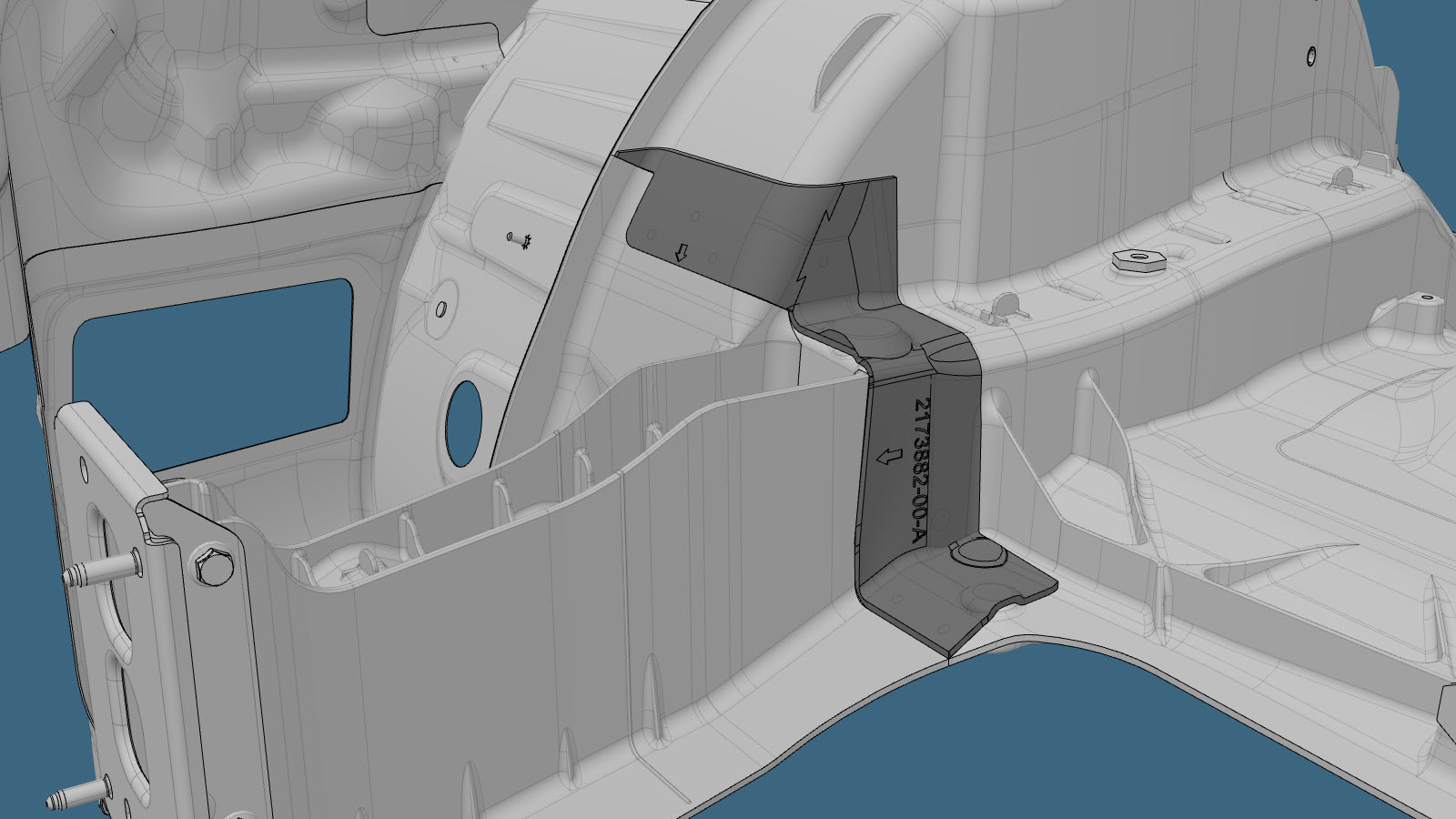

    Coloque la plantilla de corte como se indica y, a continuación, marque la línea de corte hacia la parte trasera del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Evite dañar las plantillas para que puedan volver a utilizarse.
  4. Retire el componente original.
    Línea de corte
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte lo más cerca posible del borde trasero de la línea de corte marcada en el componente original.

    o Soldaduras por puntos de fábrica

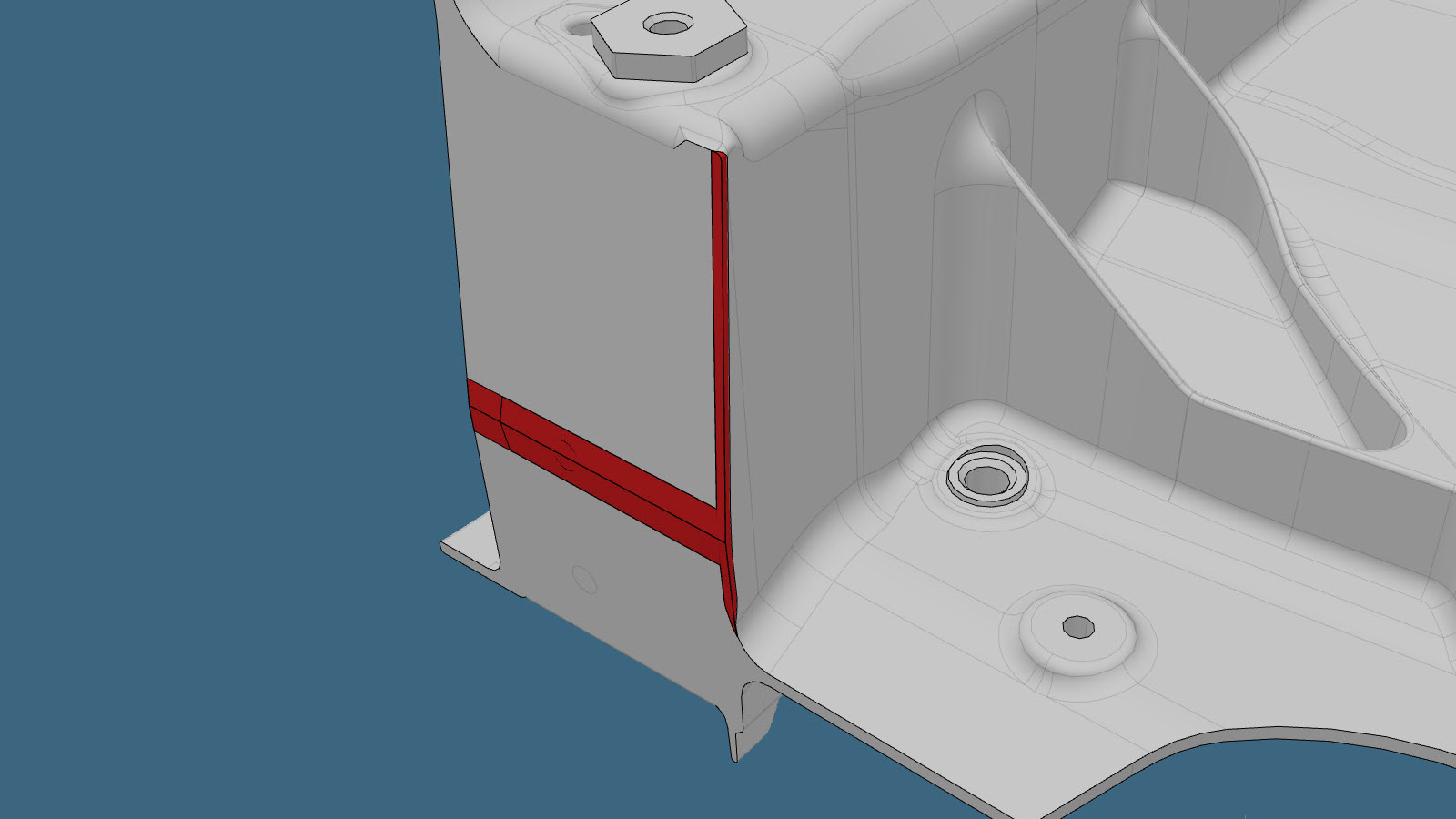

  5. Recorte el componente original cuanto sea necesario retirando el material de las zonas marcadas en rojo.
    Minimice la cantidad retirada de material durante el lijado y compruebe que todos los bordes estén lisos y redondeados.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las separaciones deben ser lo más pequeñas posible.
  6. Preparación para la instalación.

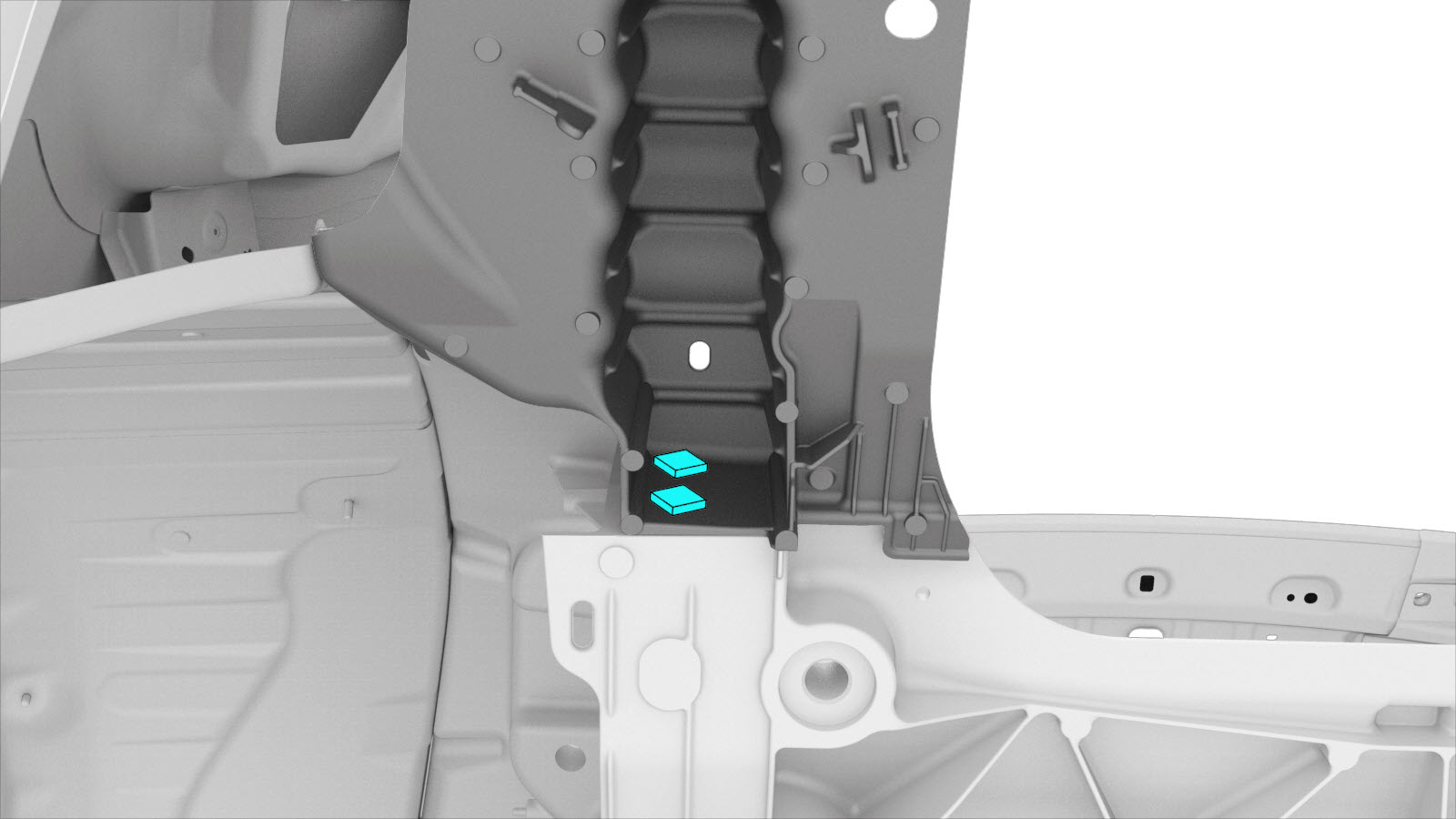

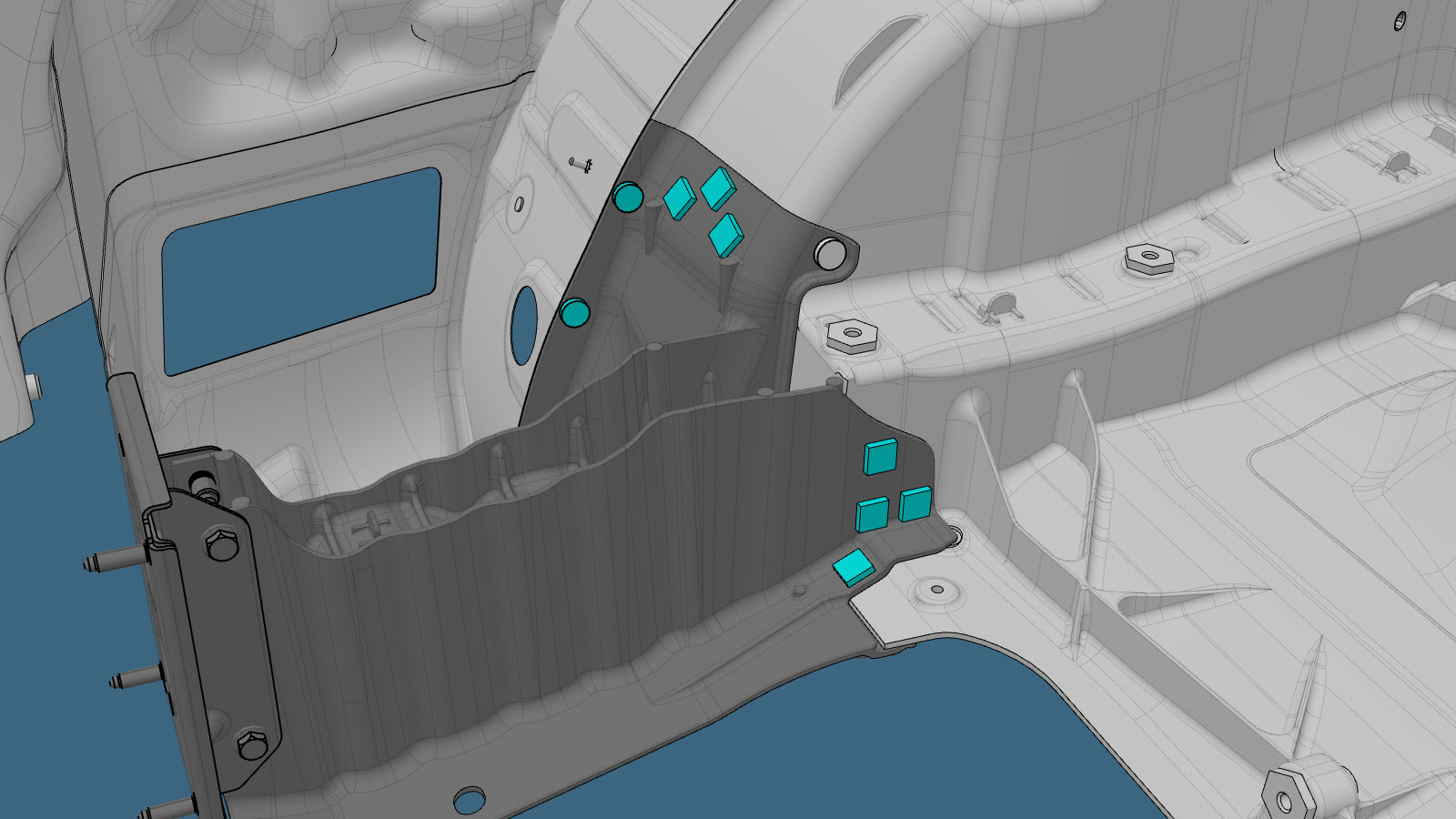

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice adhesivo estructural para rellenar todos los huecos entre el componente nuevo y el componente original.
  8. Instale el componente o los componentes nuevos.
    Apriete los pernos a 33 Nm.
  9. Aplique sellador de juntas en todas las uniones entre el nuevo componente y los bajos de fundición.
  10. Instale Conjunto del lateral del panel trasero (para bajos de fundición de 1 pieza).
  11. Instale Soporte lateral (inferior).
    Informational PurposesAn informational icon, calling your attention
    Nota

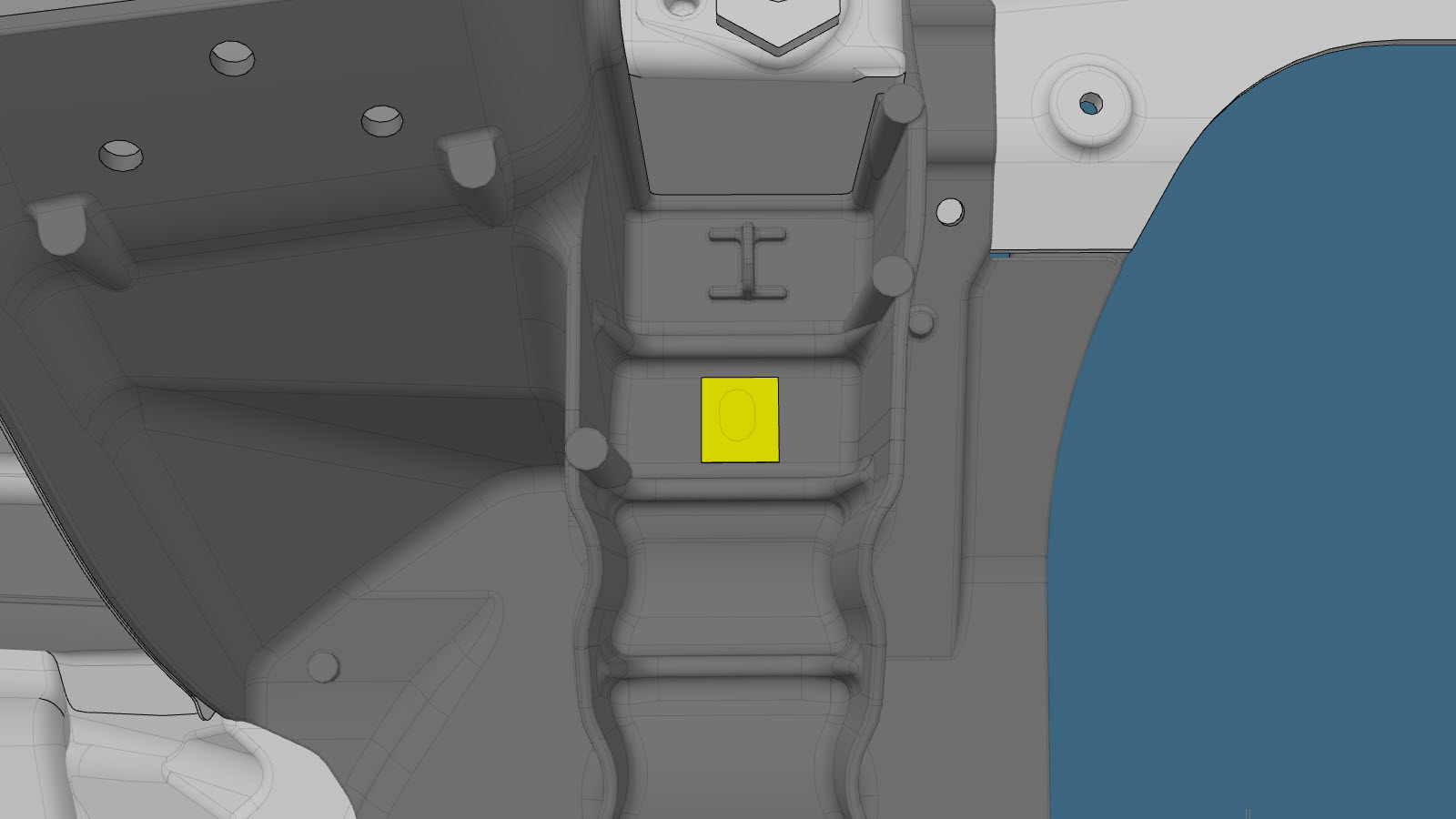

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
    o Remaches abombados estructurales, 6,5 mm
    • A = 45 mm
    • B = 58 mm
    Informational PurposesAn informational icon, calling your attention
    Nota

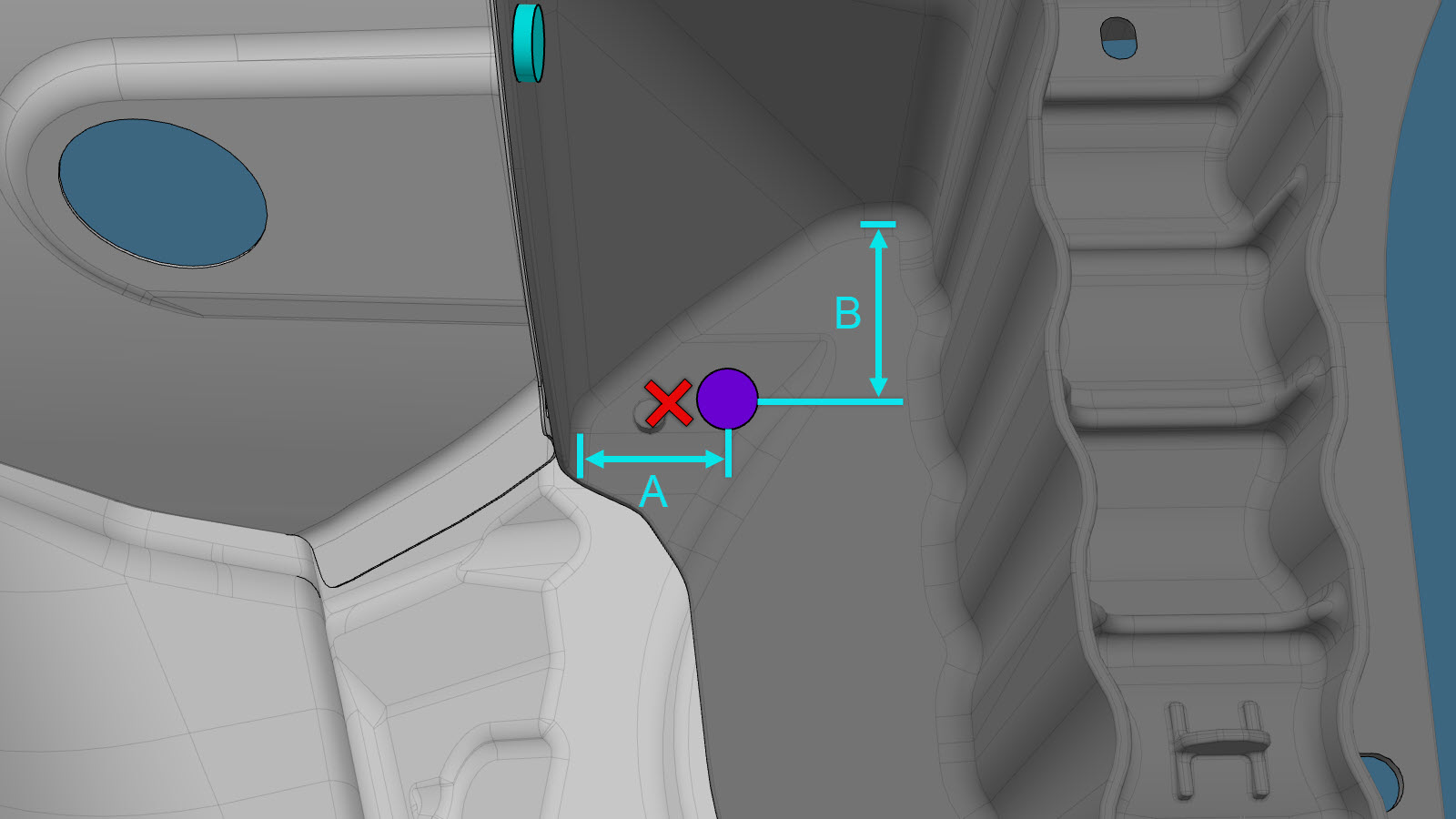

    Reubique el elemento de fijación indicado en la ubicación especificada para el procedimiento del soporte lateral (inferior) para evitar interferencias con el pasador eyector.

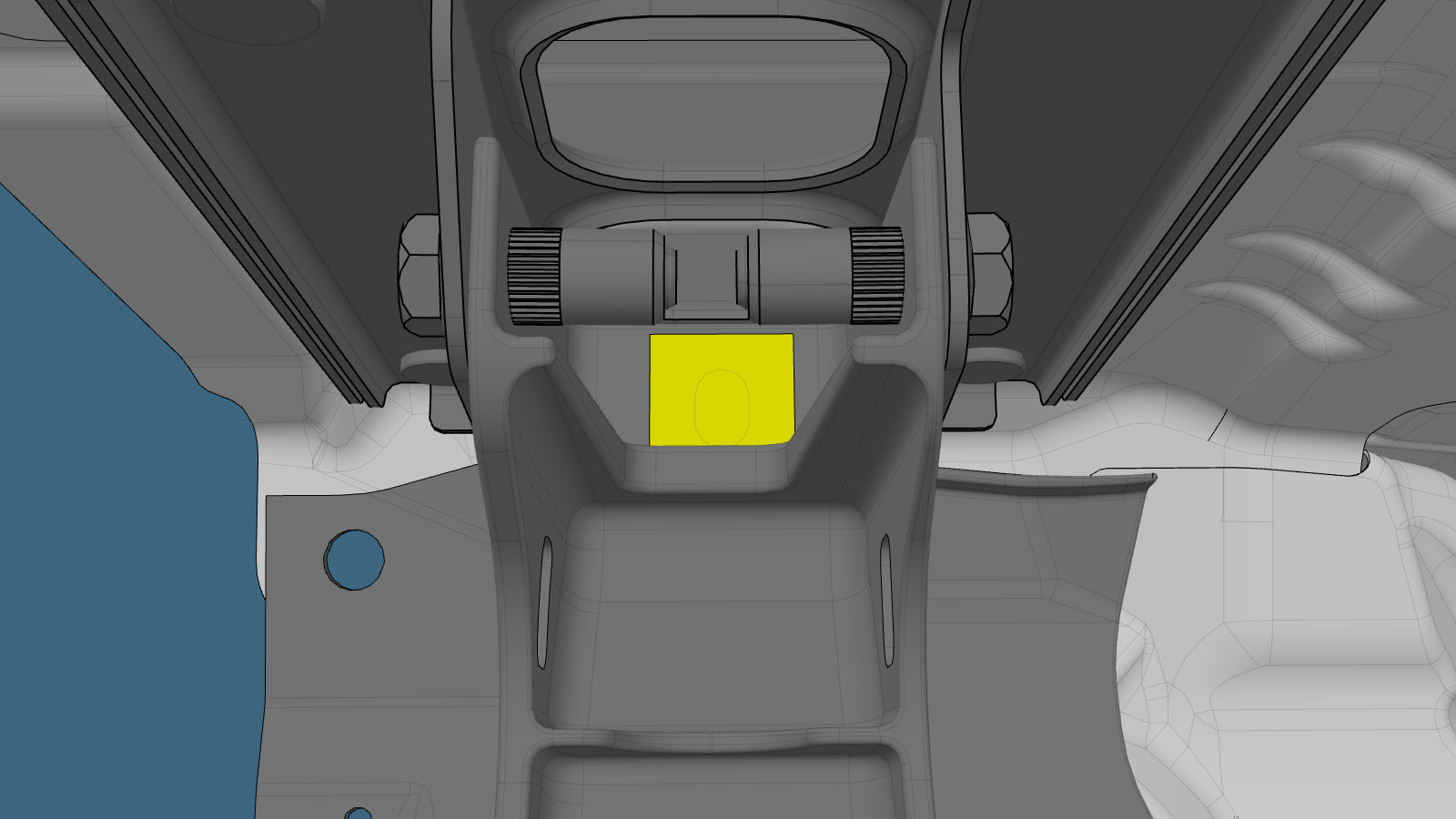

  12. Instale el parche de película de butilo como se indica.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
