Capa exterior de la aleta

Código de corrección: 10100138602, 10100138702 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

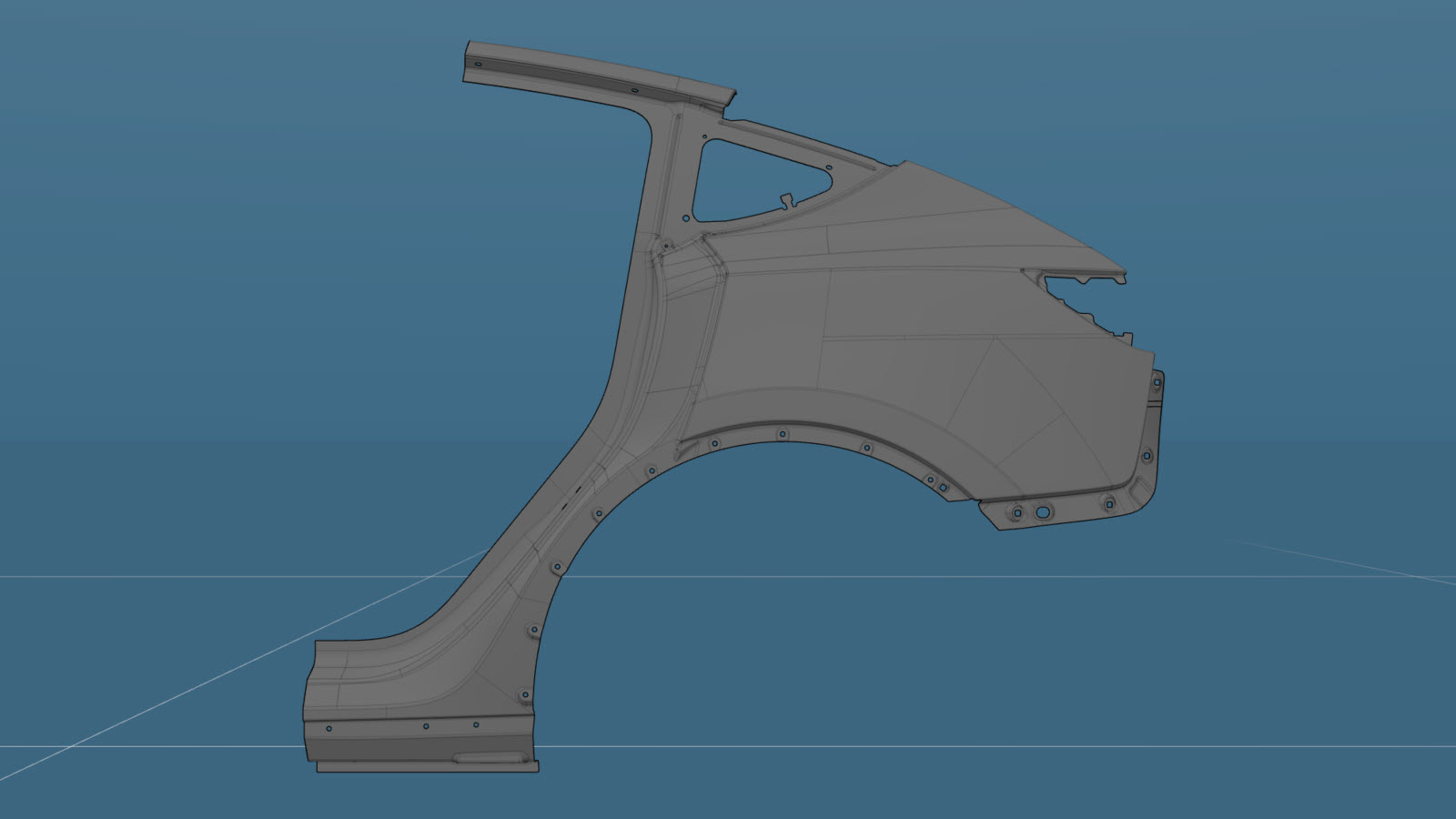

1 PANEL - REAR QUARTER OUTER (Capa exterior de la aleta)
10

Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Directrices de división en secciones

Directrices generales de división en secciones:
  • Si la reparación de secciones requiere la extracción o la instalación de conjuntos o paneles adicionales, realice los pasos necesarios del procedimiento de reparación concreto de cada conjunto o panel.
  • Si realiza la división en secciones en la zona del raíl del techo, no corte los soportes de la baca.
  • Se puede cortar a través de un orificio de una abertura o un orificio no funcional (orificio del guarnecido exterior), como se describe a continuación.
  • No corte a menos de 25 mm del centro de un orificio de perno.
  • Las secciones no requieren fijaciones en las juntas a tope a menos que se indique específicamente.
  • Se puede instalar una placa de apoyo en una junta a tope entre secciones (como se describe en creación e instalación de placas de respaldo).
  • Las separaciones entre los paneles de las juntas a tope deben ser lo más pequeñas posible para maximizar la resistencia de la junta.
  • Juntas a tope de la sección de soldadura GMA.
  • Selle todas las juntas abiertas después de soldar.
  • Si una junta a tope incluye una brida, no suelde esta última (las bridas se fijan únicamente con adhesivo estructural).

Informational PurposesAn informational icon, calling your attention
Nota
No corte los paneles subyacentes cuando divida la capa exterior de la aleta.

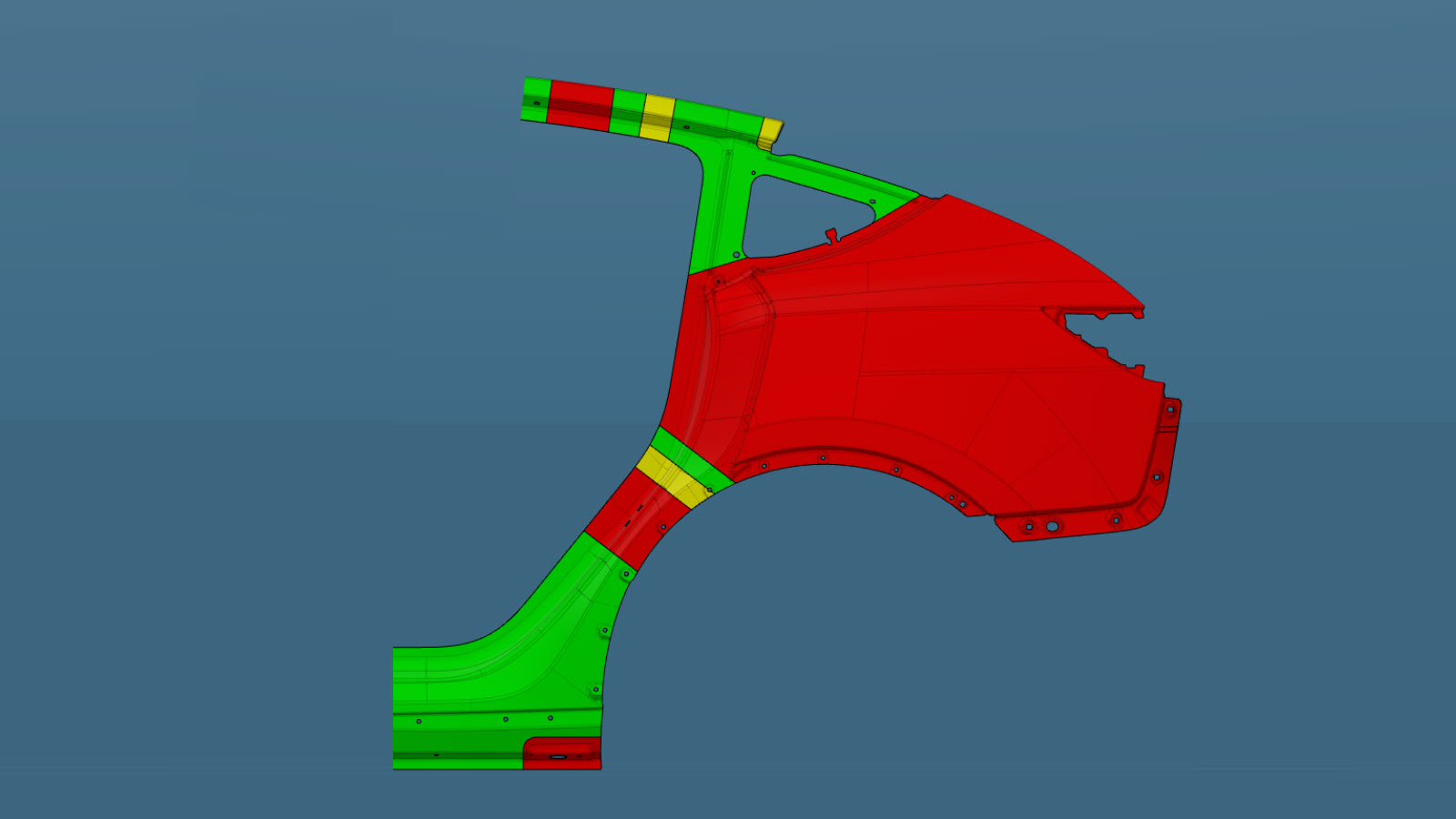

La siguiente imagen muestra la capa exterior de la aleta. Las áreas coloreadas indican si se permite la división en secciones. Compare la zona dañada de la capa exterior de la aleta del vehículo con la imagen siguiente y, a continuación, siga los criterios de reparación correspondientes al color de la zona resaltada para localizar los criterios que se deben seguir a fin de determinar si la zona dañada del componente se puede dividir en secciones.

Sección de la capa exterior de la aleta

Según los colores utilizados en la imagen anterior, las reparaciones permitidas son las siguientes:

Tabla 1. División en secciones permitida
Color de la zona Reparabilidad de la zona
Zonas verdes: En estas zonas se permite la división en secciones.
Zonas amarillas: En estas zonas se permite la división en secciones.
La espuma se encuentra detrás del panel.
Informational PurposesAn informational icon, calling your attention
Nota
Si realiza la división en secciones en esta zona, retire la espuma y limpie la zona para evitar la contaminación de la soldadura.
Zonas rojas: La división en secciones no está permitida.

Procedimiento de reparación

  1. Retire Revestimiento del paso de la rueda - Parte trasera - Lado izquierdo (Sin paquete estructural) (Desinstalación y sustitución).
  2. Retire Soporte - Panel de estribo - Lado izquierdo (Desinstalación y sustitución).
  3. Retire Soporte - Luz trasera - Lado izquierdo (Desinstalación y sustitución).
  4. Retire Soporte - Aleta trasera - Lado izquierdo (Desinstalación y sustitución).
  5. Retire Elementos brillantes - Parte superior - Lado izquierdo (Desinstalación y sustitución).
  6. Retire Cristal - Carrocería - Aleta trasera - Lado izquierdo (Desinstalación e instalación).
  7. Retire Cinturón de seguridad - 2.ª fila - Lado izquierdo (5 plazas) (Desinstalación y sustitución).
  8. Retire Barras colectoras - Puerto de carga a batería de alta tensión (Desinstalación y sustitución).
  9. Retire Charge Port (GB) (Remove and Replace).
  10. Retire Conjunto de puerta - Puerto de carga (NA) (desinstalación y sustitución).
  11. Retire Cerradero - Puerta - Parte trasera - Lado izquierdo (Desinstalación y sustitución).
  12. Retire Junta - Carrocería - Lateral - Parte trasera - Principal - Lado izquierdo (Desinstalación y sustitución).
  13. Retire Conjunto del portón trasero (Desinstalación e instalación).
  14. Retire Puerta - Trasera - Lado izquierdo (Desinstalación e instalación).

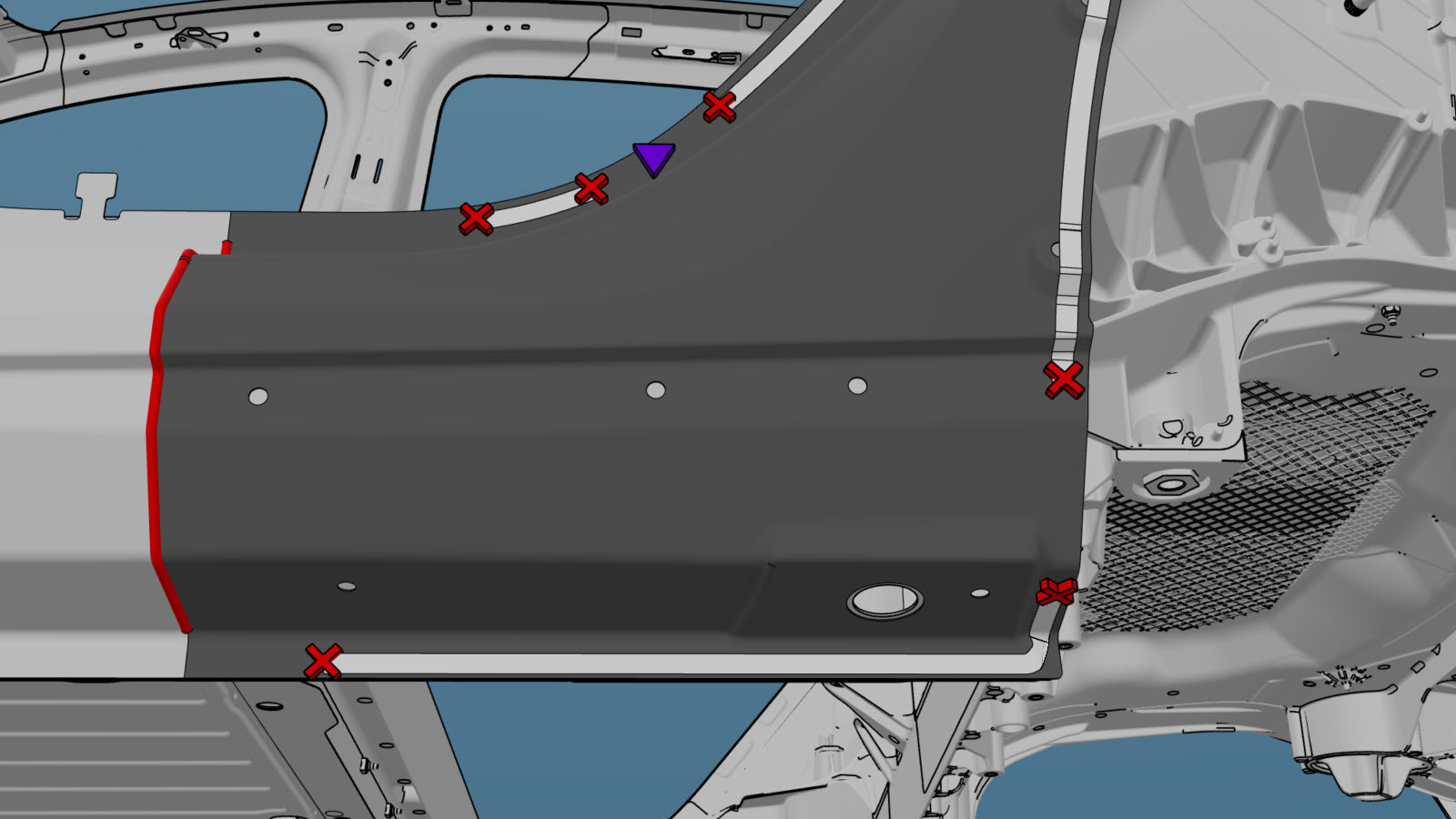

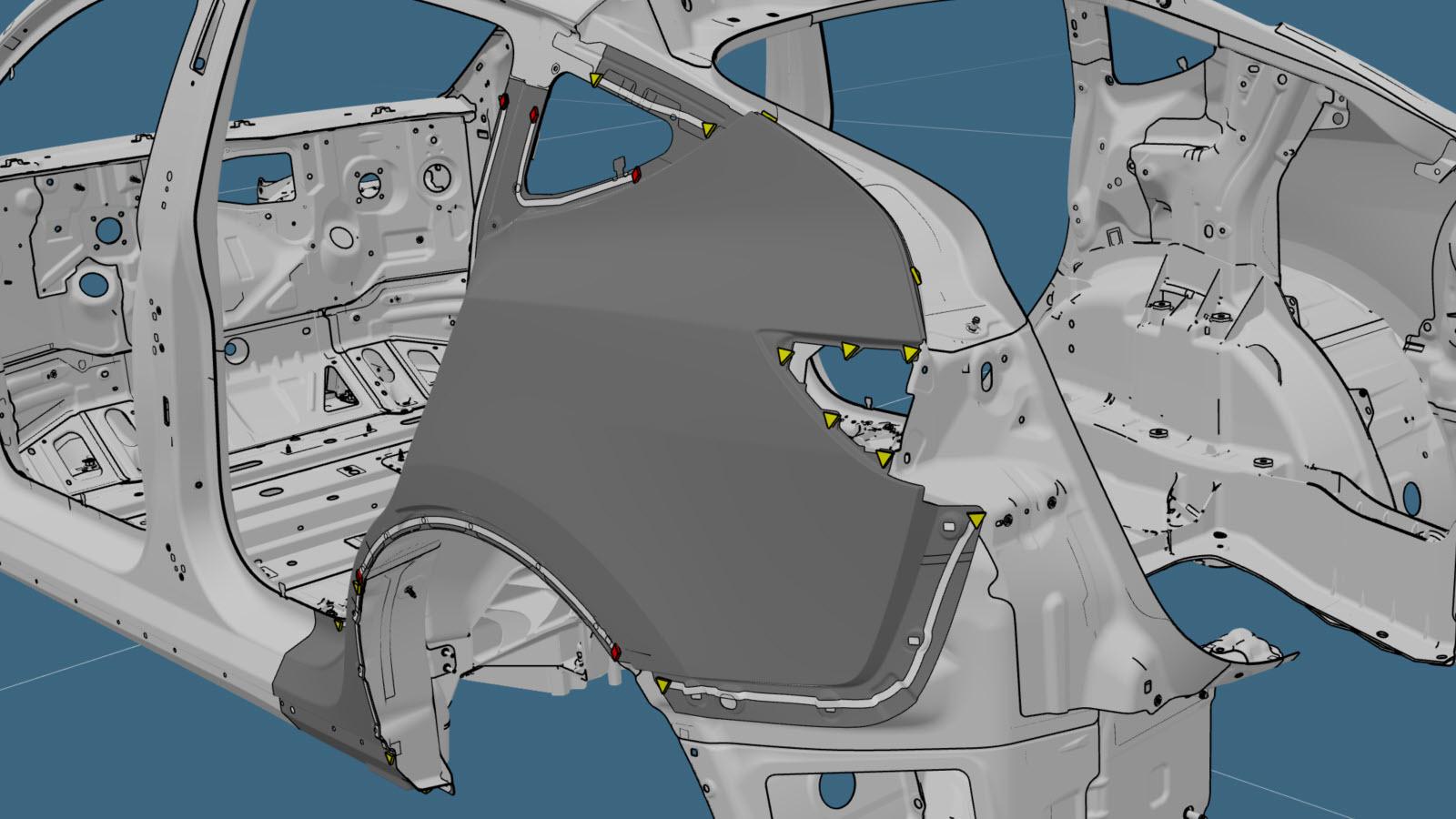

  15. Retire el componente original.
    • o SPR de fábrica
    • o Soldaduras por puntos de fábrica

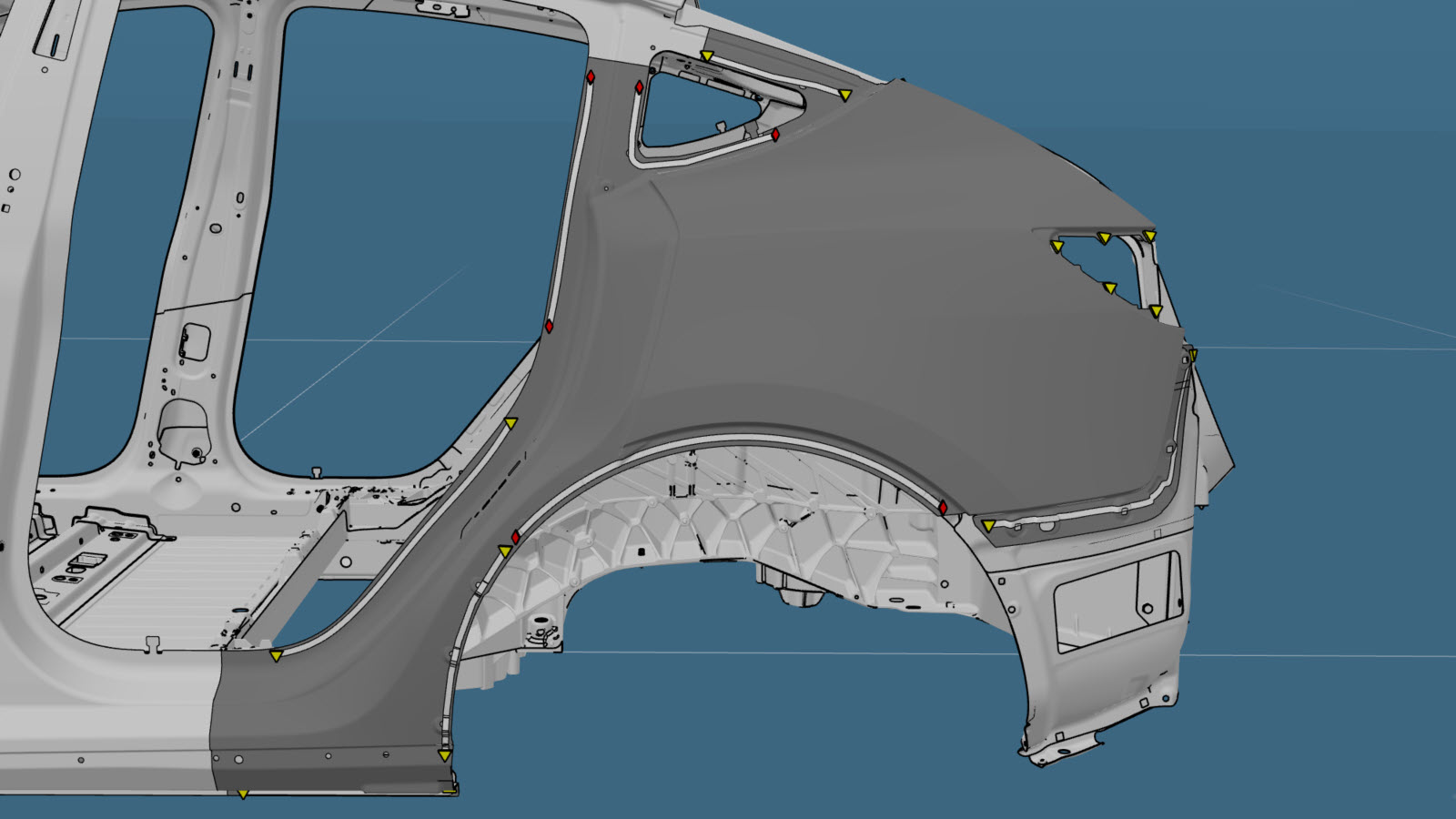

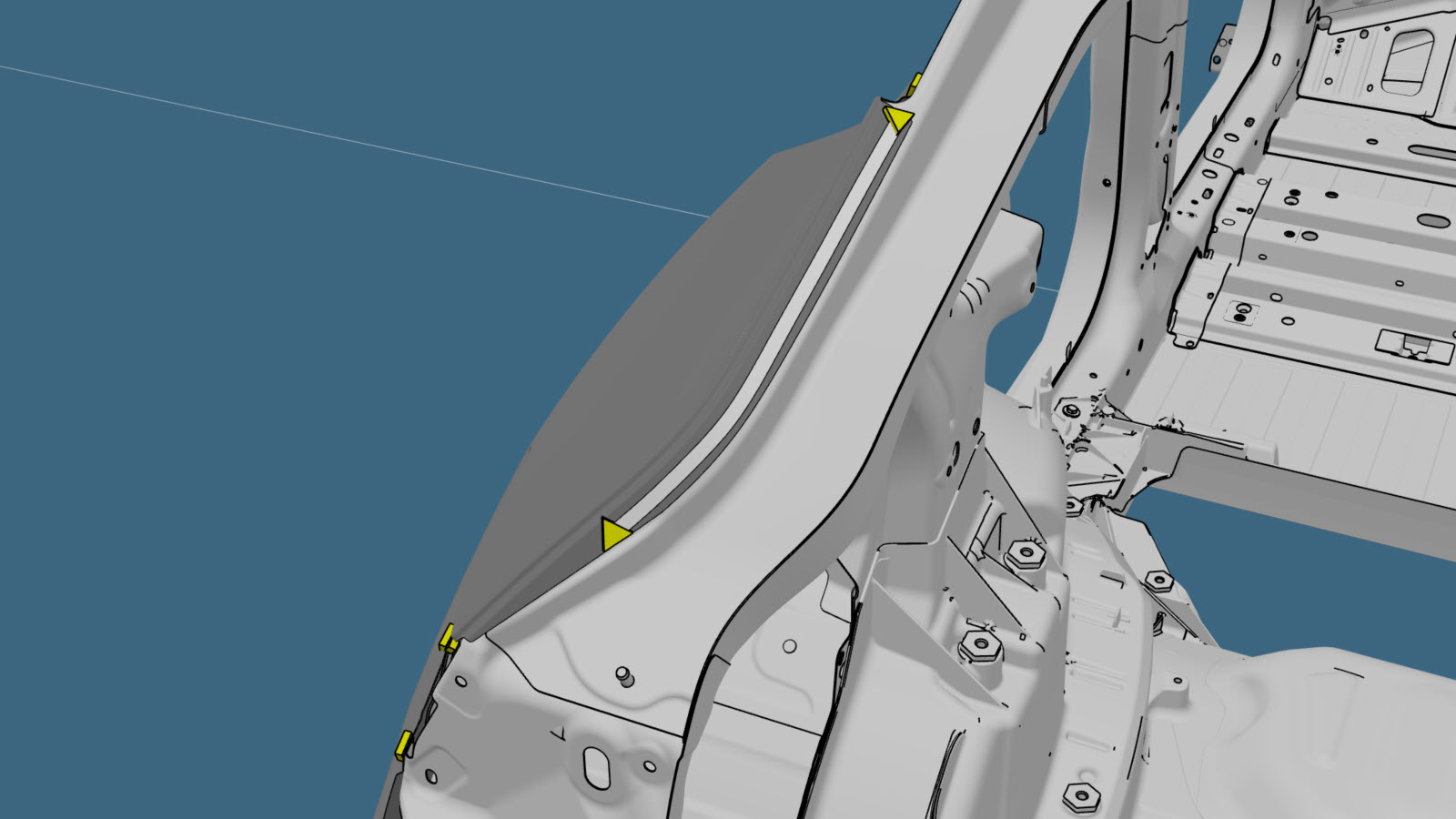

  16. Retire el componente original.
    • o SPR de fábrica
    • o Soldaduras por puntos de fábrica

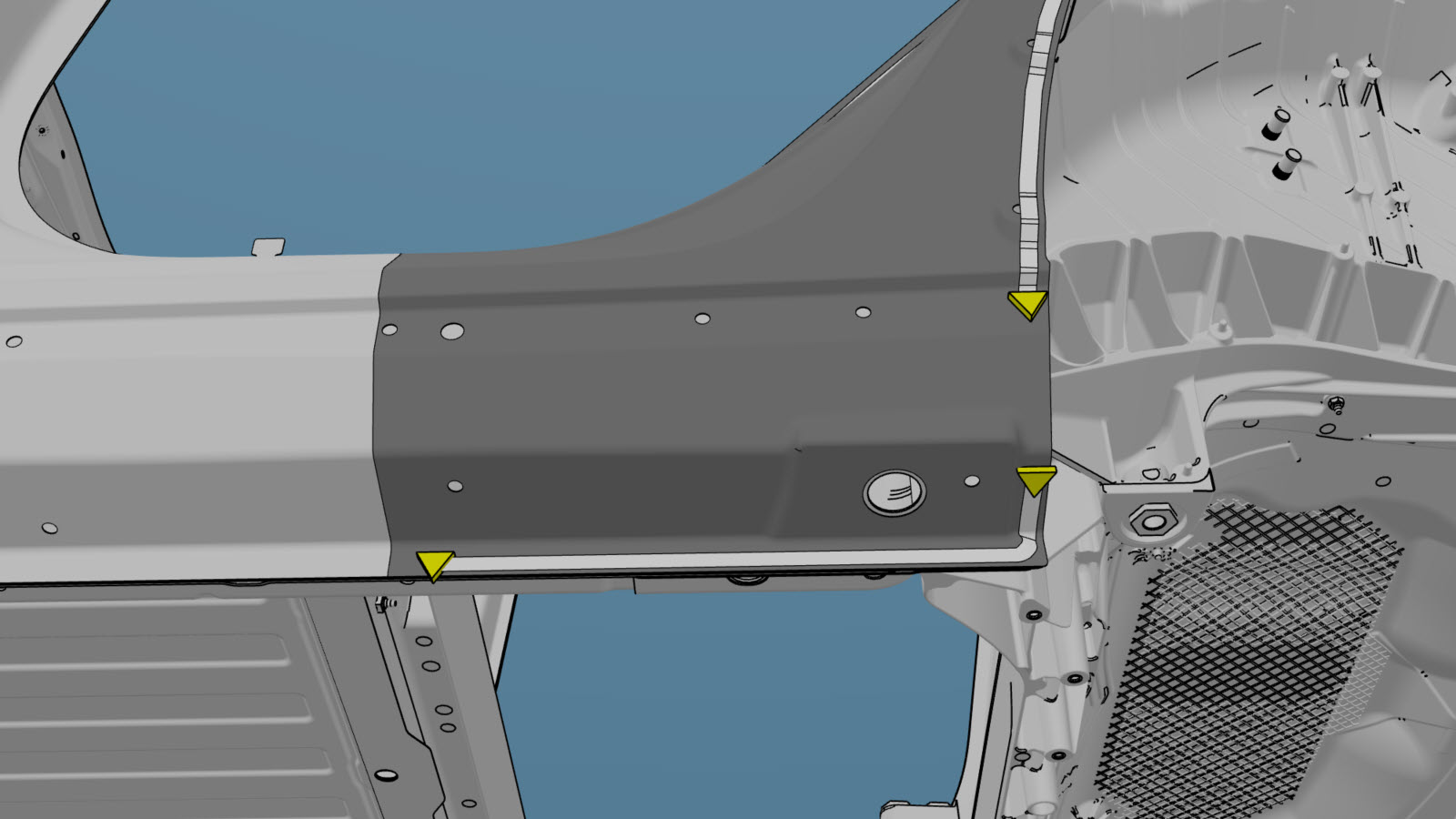

  17. Retire el componente original.
    • o Soldaduras por puntos de fábrica

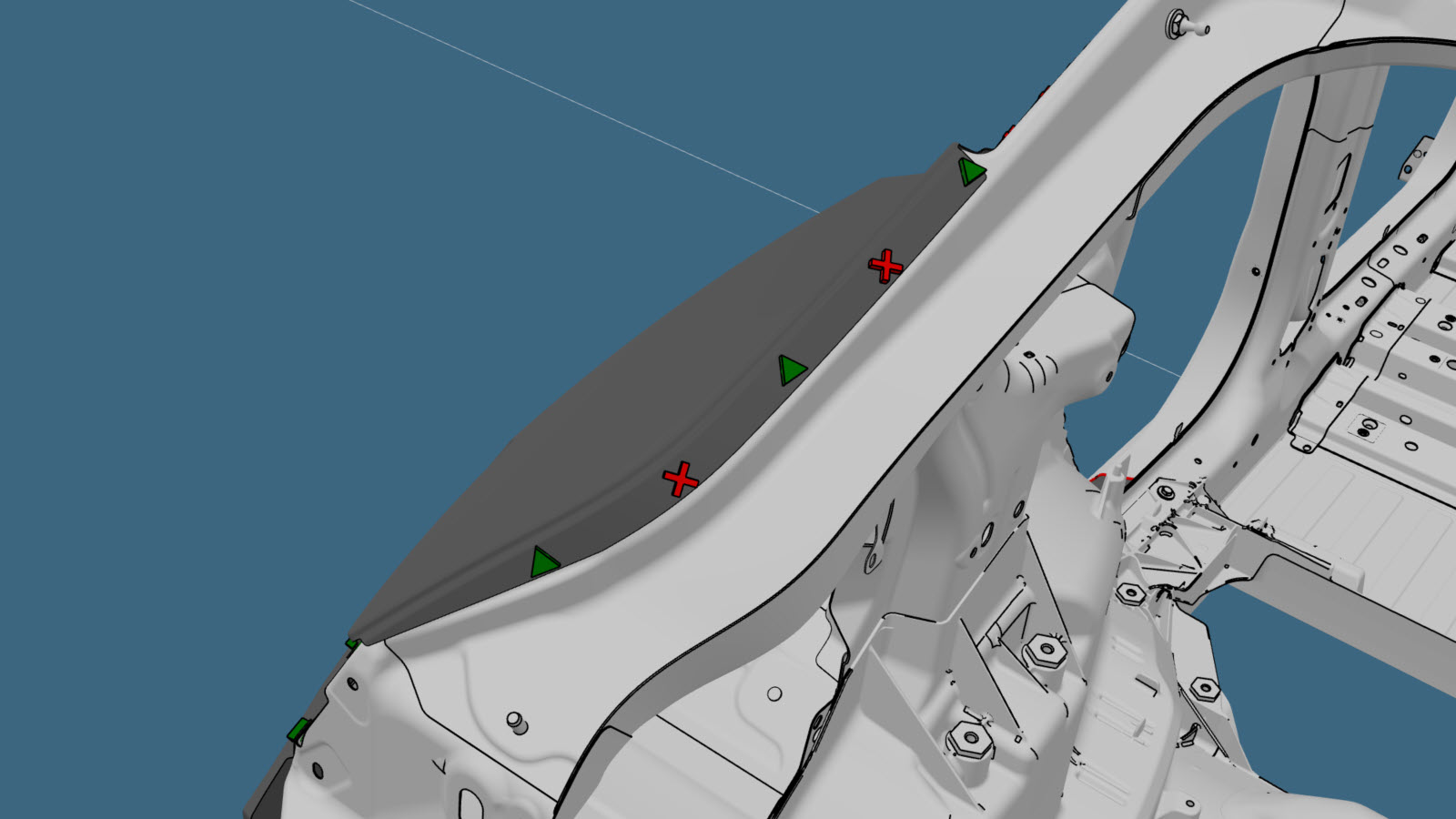

  18. Retire el componente original.
    • o Soldaduras por puntos de fábrica

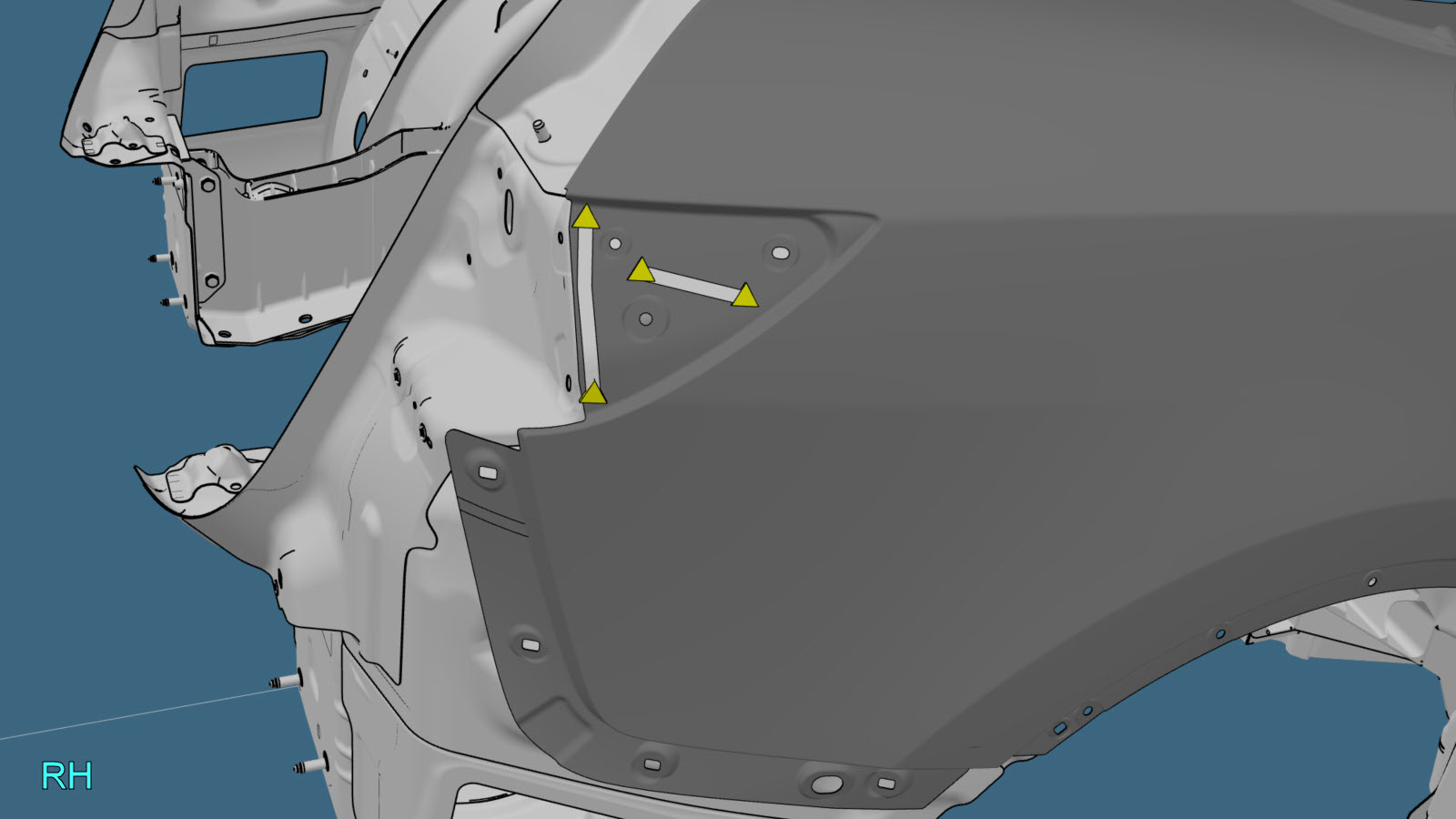

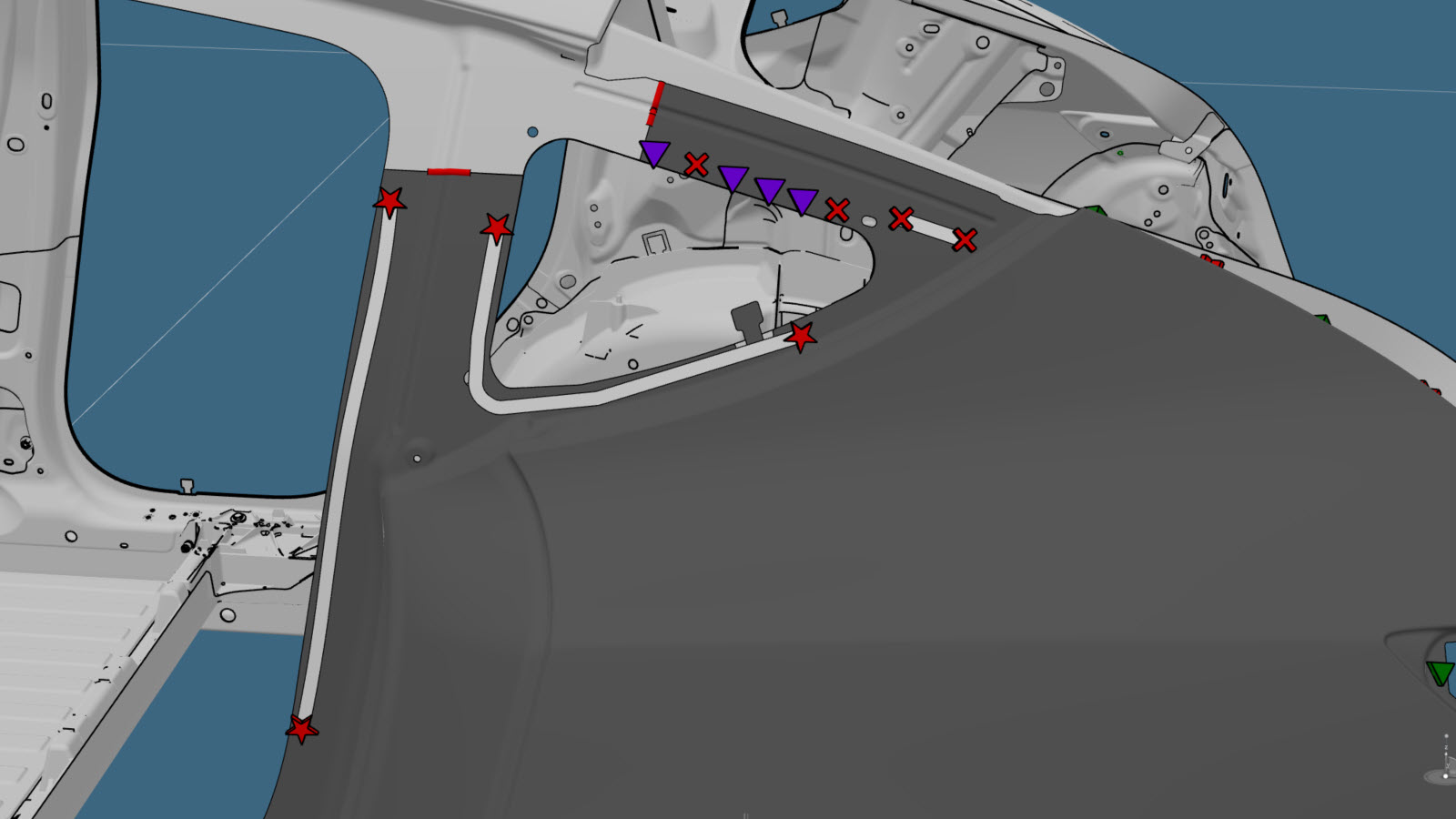

  19. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La separación entre los paneles adyacentes de las juntas planas para esta reparación debe ser lo más pequeña posible para maximizar la resistencia de la junta.

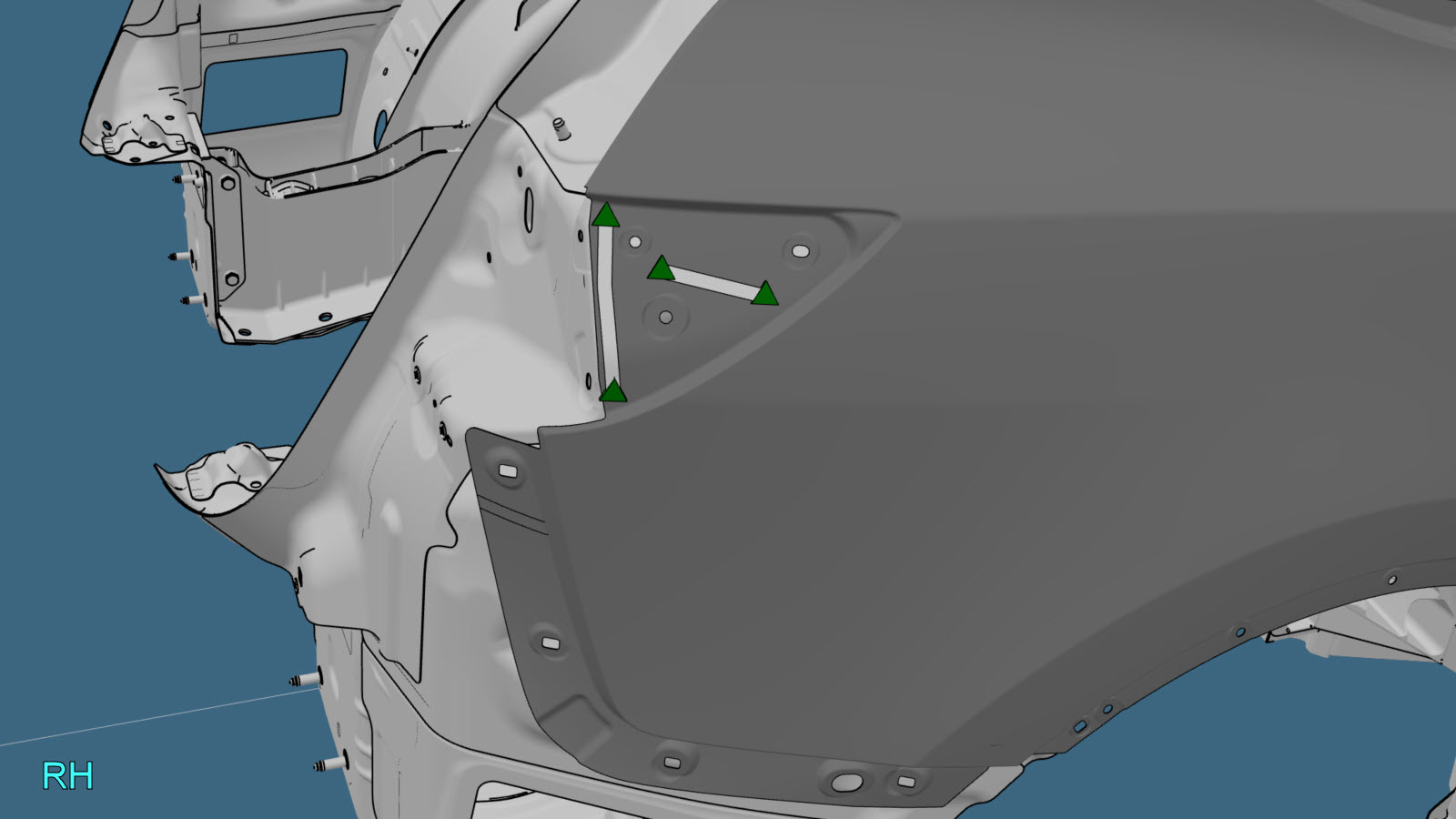

  20. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La separación entre los paneles adyacentes de las juntas planas para esta reparación debe ser lo más pequeña posible para maximizar la resistencia de la junta.

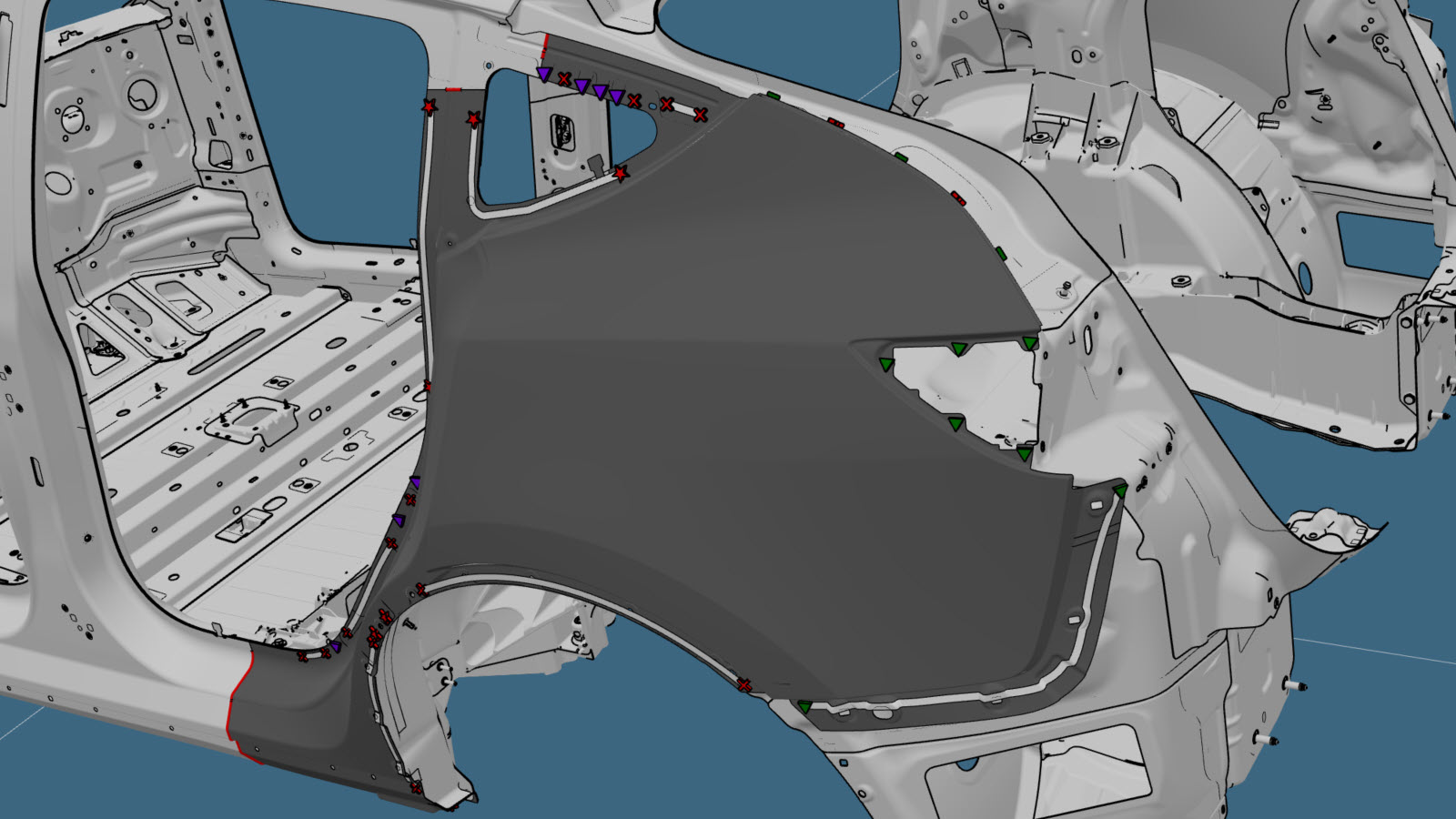

  21. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
    • o Soldaduras de relleno de acero

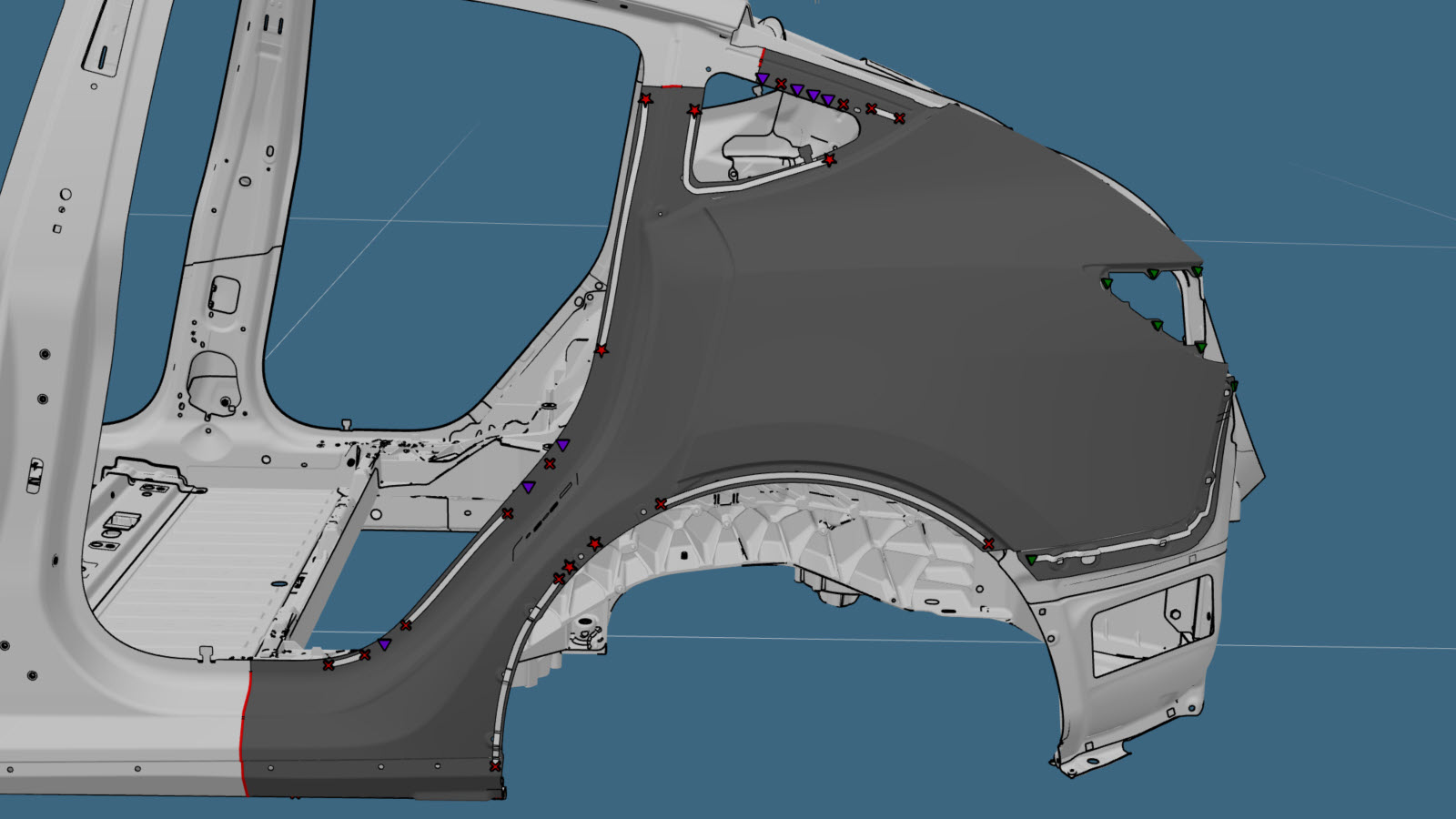

  22. Preparación para la instalación.
    • o Soldaduras de relleno de acero

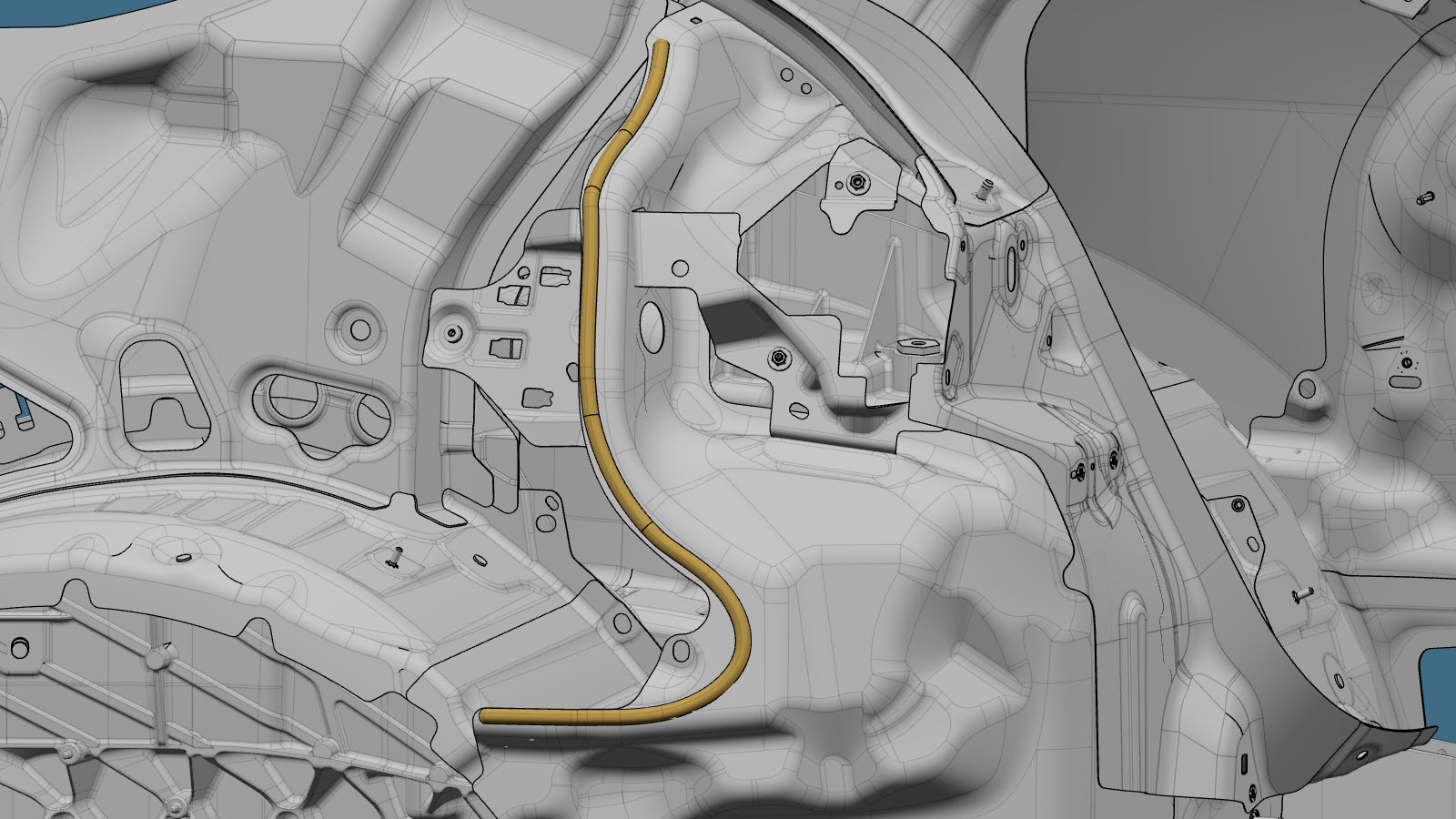

  23. Aplique sellador de juntas según lo indicado.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Este procedimiento requiere un sellador de juntas con un grado de elongación secada superior al 150 %. De esta forma se evita la distorsión visible de la superficie exterior del panel de la aleta donde el soporte del alojamiento del puerto de carga está unido al interior del panel.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Si se utiliza un sellador de juntas no diseñado para su aplicación sobre superficies metálicas desnudas, será necesario repasar la superficie de contacto del interior del panel de la aleta antes de instalar el conjunto de alojamiento del puerto de carga. Consulte la hoja de datos técnicos del producto de sellado de juntas que se está utilizando.
  24. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  25. Instale el componente o los componentes nuevos.
  26. Realice una soldadura por puntos de resistencia.
    • o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  27. Realice la soldadura MIG.
    • o Soldaduras de relleno de acero
    • Soldadura MIG
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador GMA aprobado para realizar soldaduras GMA en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura GMA, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  28. Efectúe las operaciones posteriores a la reparación necesarias.
  29. Instale Puerta - Trasera - Lado izquierdo (Desinstalación e instalación).
  30. Instale Conjunto del portón trasero (Desinstalación e instalación).
  31. Instale Junta - Carrocería - Lateral - Parte trasera - Principal - Lado izquierdo (Desinstalación y sustitución).
  32. Instale Cerradero - Puerta - Parte trasera - Lado izquierdo (Desinstalación y sustitución).
  33. Instale Conjunto de puerta - Puerto de carga (NA) (desinstalación y sustitución).
  34. Instale Charge Port (GB) (Remove and Replace).
  35. Instale Barras colectoras - Puerto de carga a batería de alta tensión (Desinstalación y sustitución).
  36. Instale Cinturón de seguridad - 2.ª fila - Lado izquierdo (5 plazas) (Desinstalación y sustitución).
  37. Instale Cristal - Carrocería - Aleta trasera - Lado izquierdo (Desinstalación e instalación).
  38. Instale Elementos brillantes - Parte superior - Lado izquierdo (Desinstalación y sustitución).
  39. Instale Soporte - Aleta trasera - Lado izquierdo (Desinstalación y sustitución).
  40. Instale Soporte - Luz trasera - Lado izquierdo (Desinstalación y sustitución).
  41. Instale Soporte - Panel de estribo - Lado izquierdo (Desinstalación y sustitución).
  42. Instale Revestimiento del paso de la rueda - Parte trasera - Lado izquierdo (Sin paquete estructural) (Desinstalación y sustitución).
