Tapa de fijación del bastidor auxiliar

Lista de piezas

Cantidad Descripción Imagen / Notas
1 SOPORTE DE LA TAPA DE FIJACIÓN DEL BASTIDOR AUXILIAR (Tapa de fijación del bastidor auxiliar)
1 COLLAR DEL BASTIDOR AUXILIAR DELANTERO (Collar de fijación del bastidor auxiliar delantero)
7 Remache estructural de alta resistencia, 6,5 mm
1 Perno , HF,M12-1.75X99,[109],ZNFL,CMAT Referencia de Tesla 1461643-00-A.
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

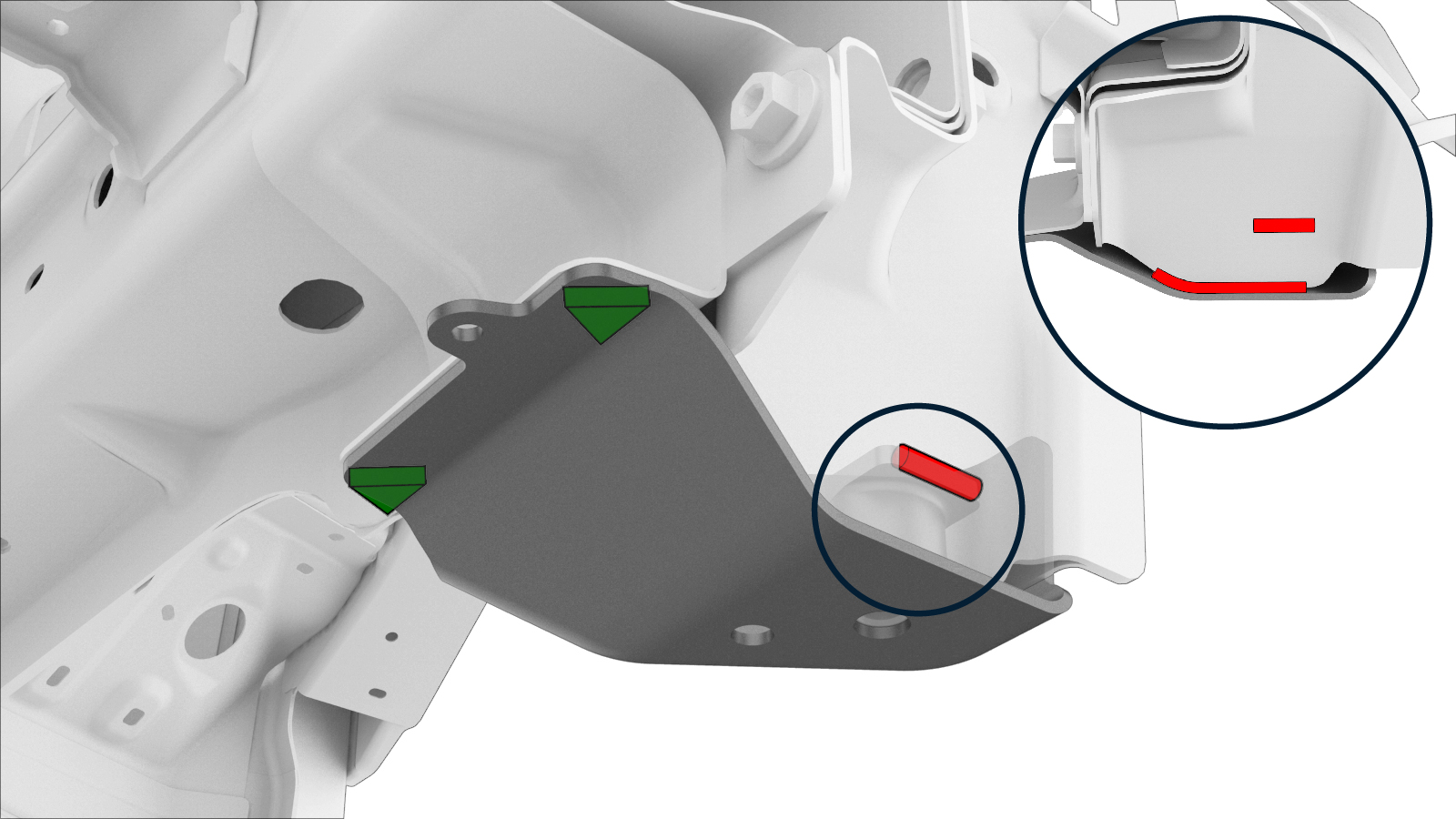

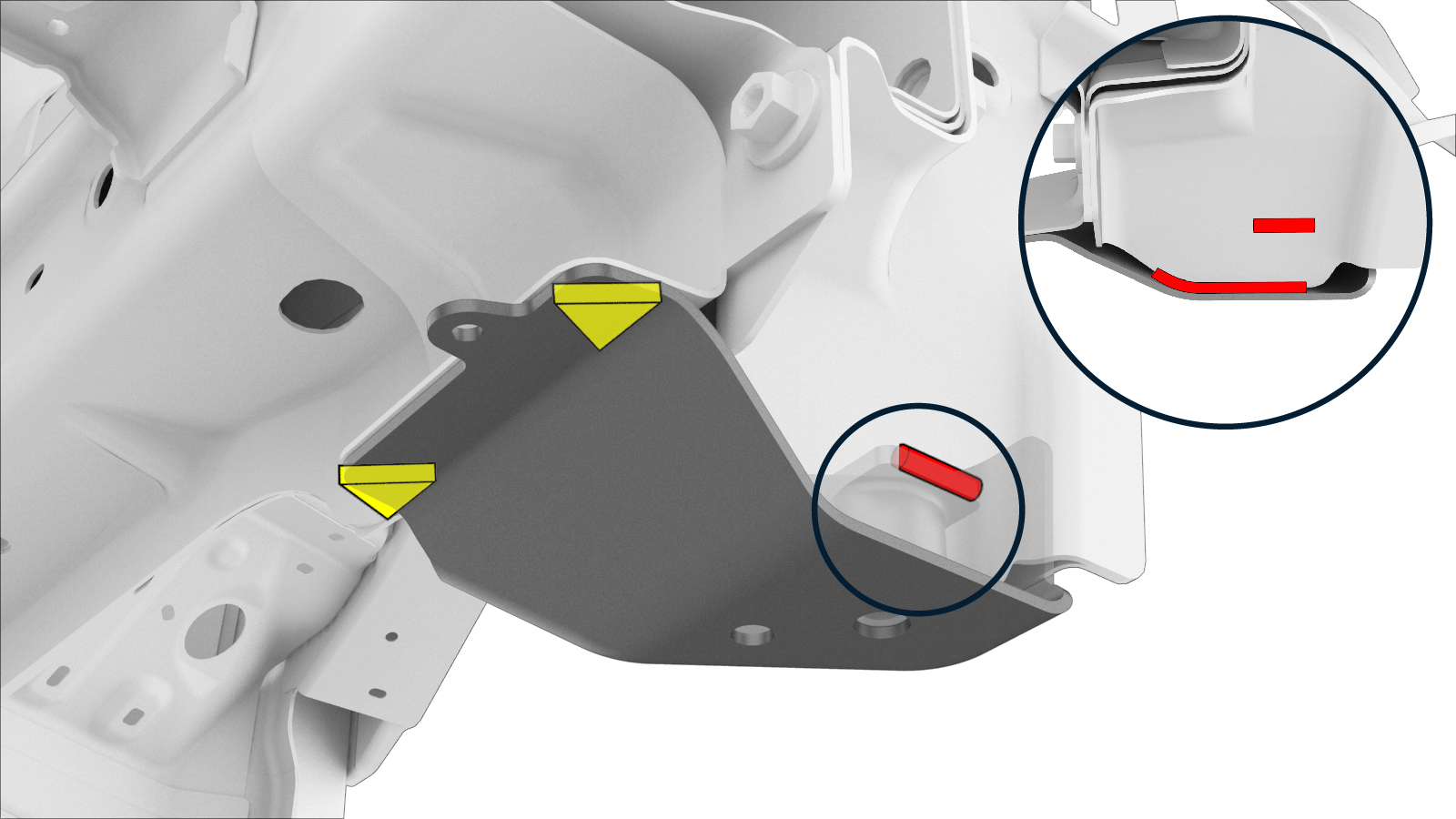

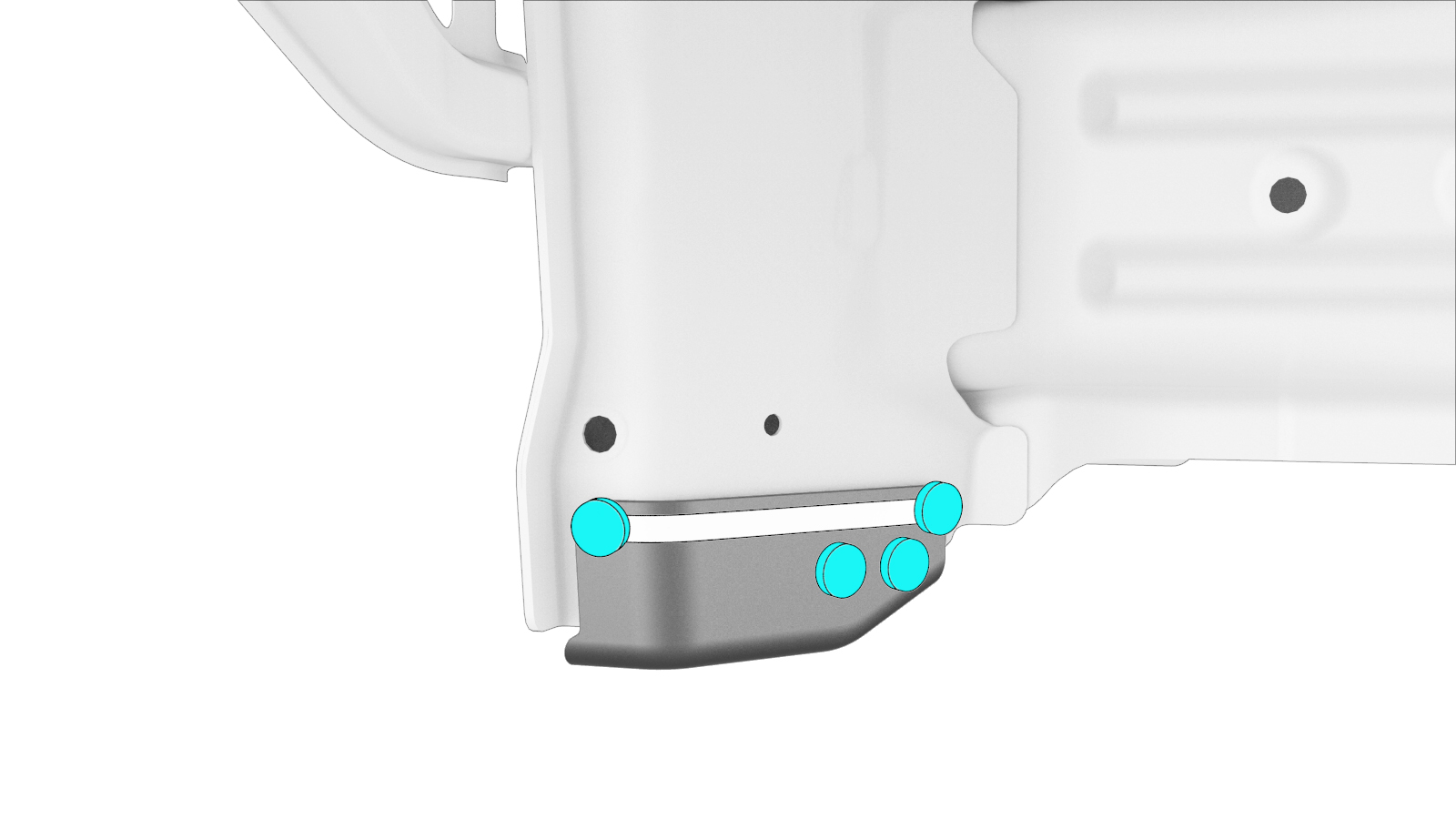

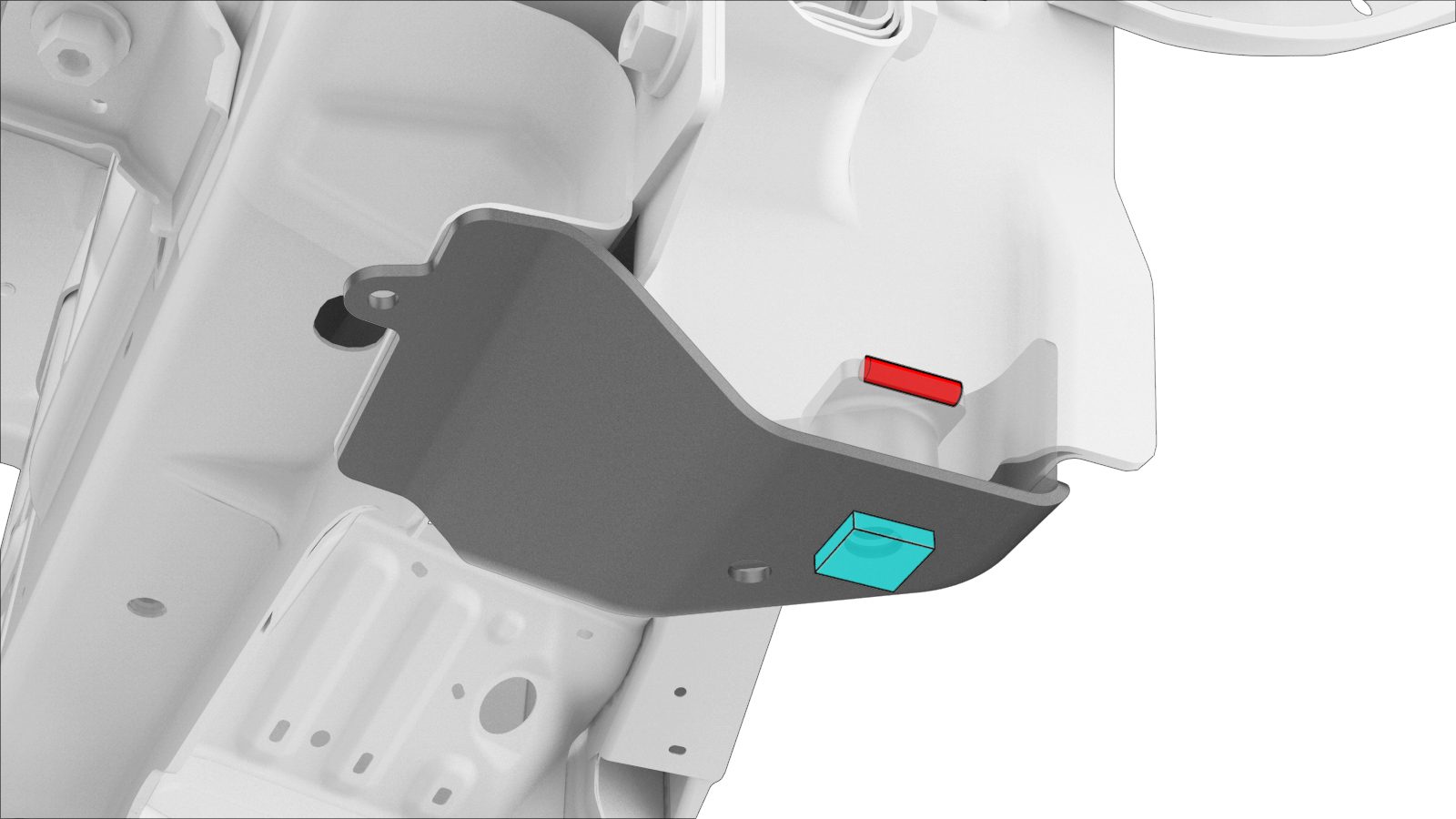

  1. Retire el componente original.

    o Soldaduras por puntos de fábrica

    Soldadura MIG

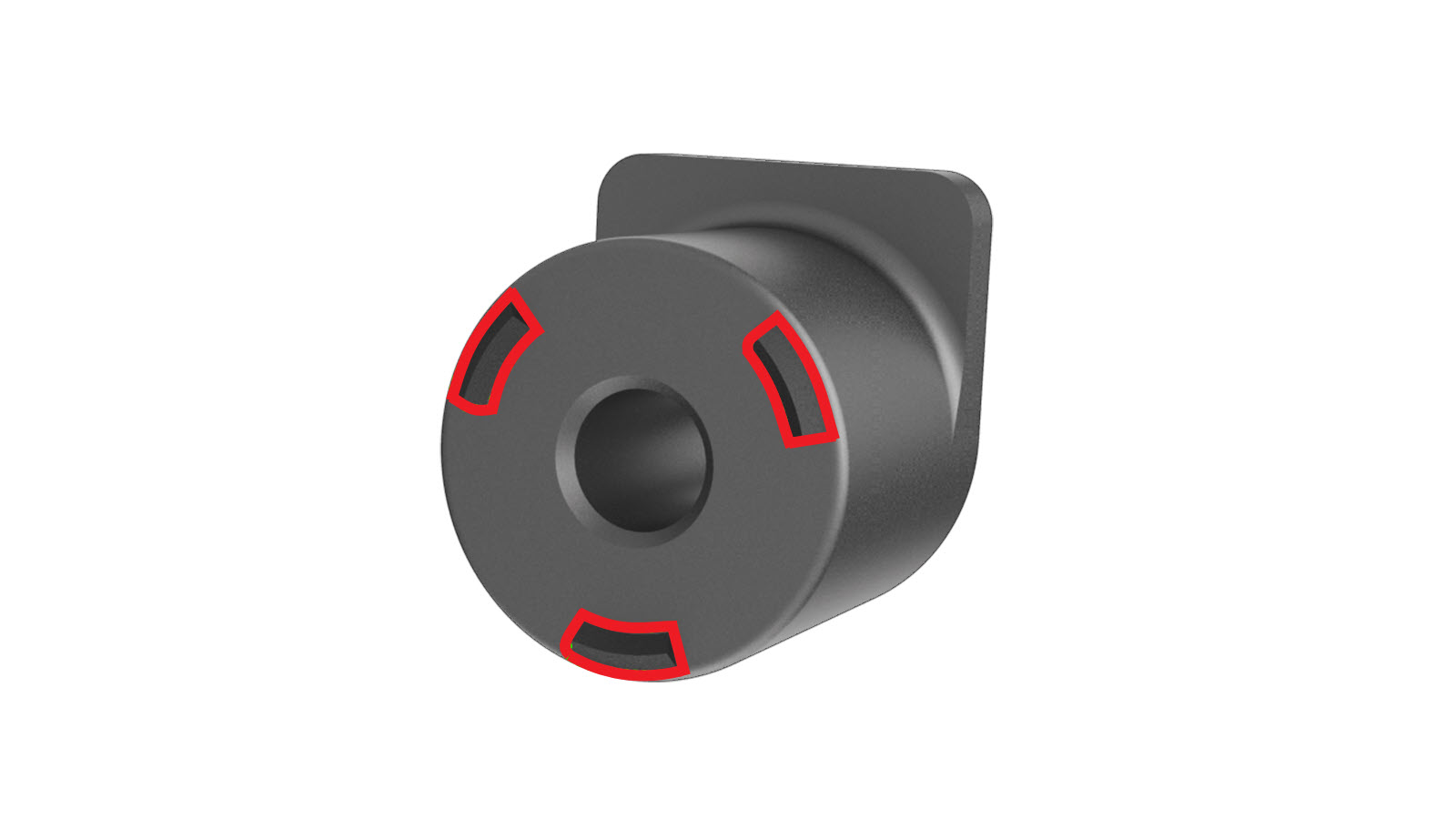

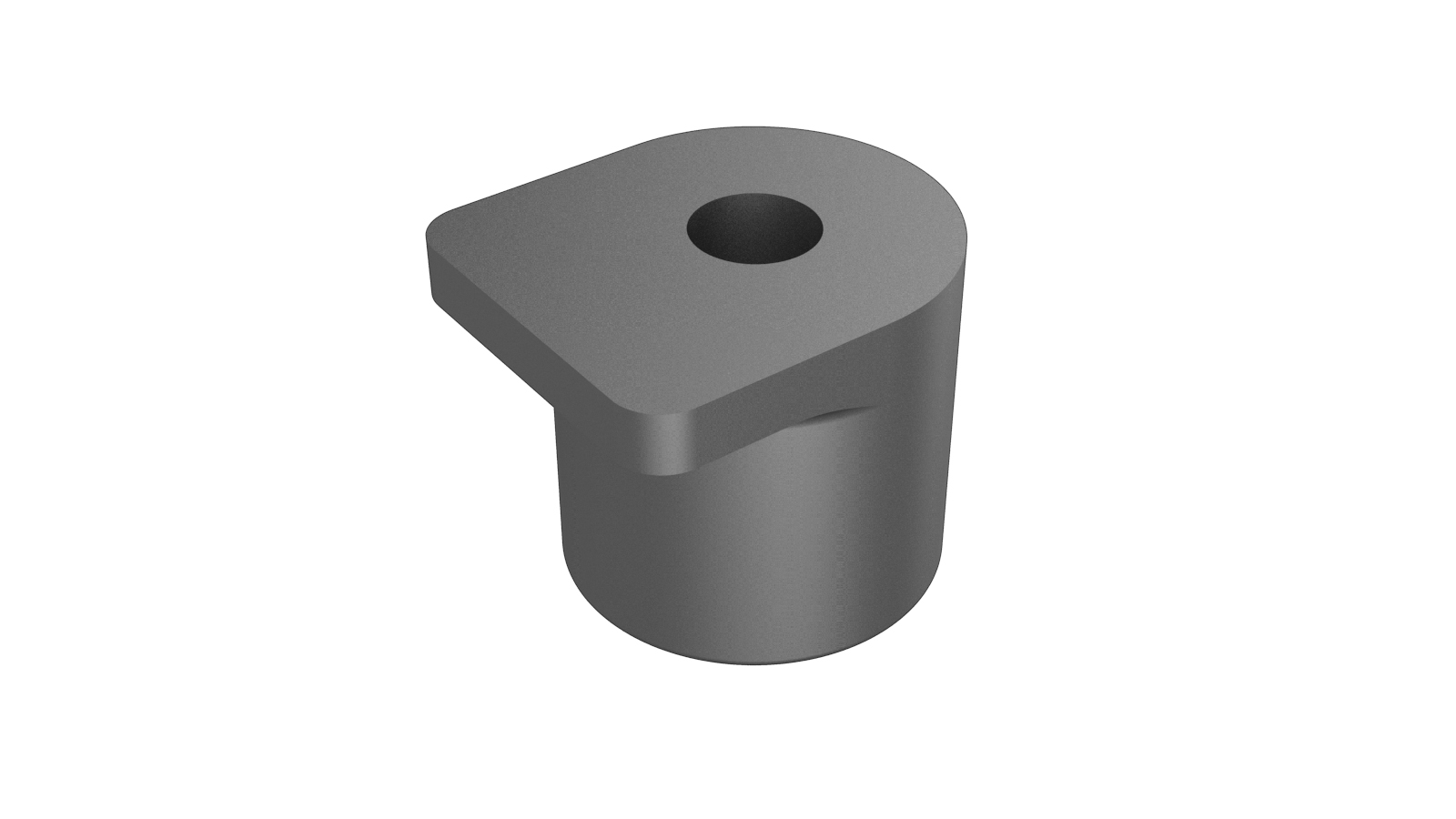

  2. Lije las partes elevadas del COLLAR DEL BASTIDOR AUXILIAR DELANTERO (resaltadas en rojo) para crear una superficie de contacto plana.

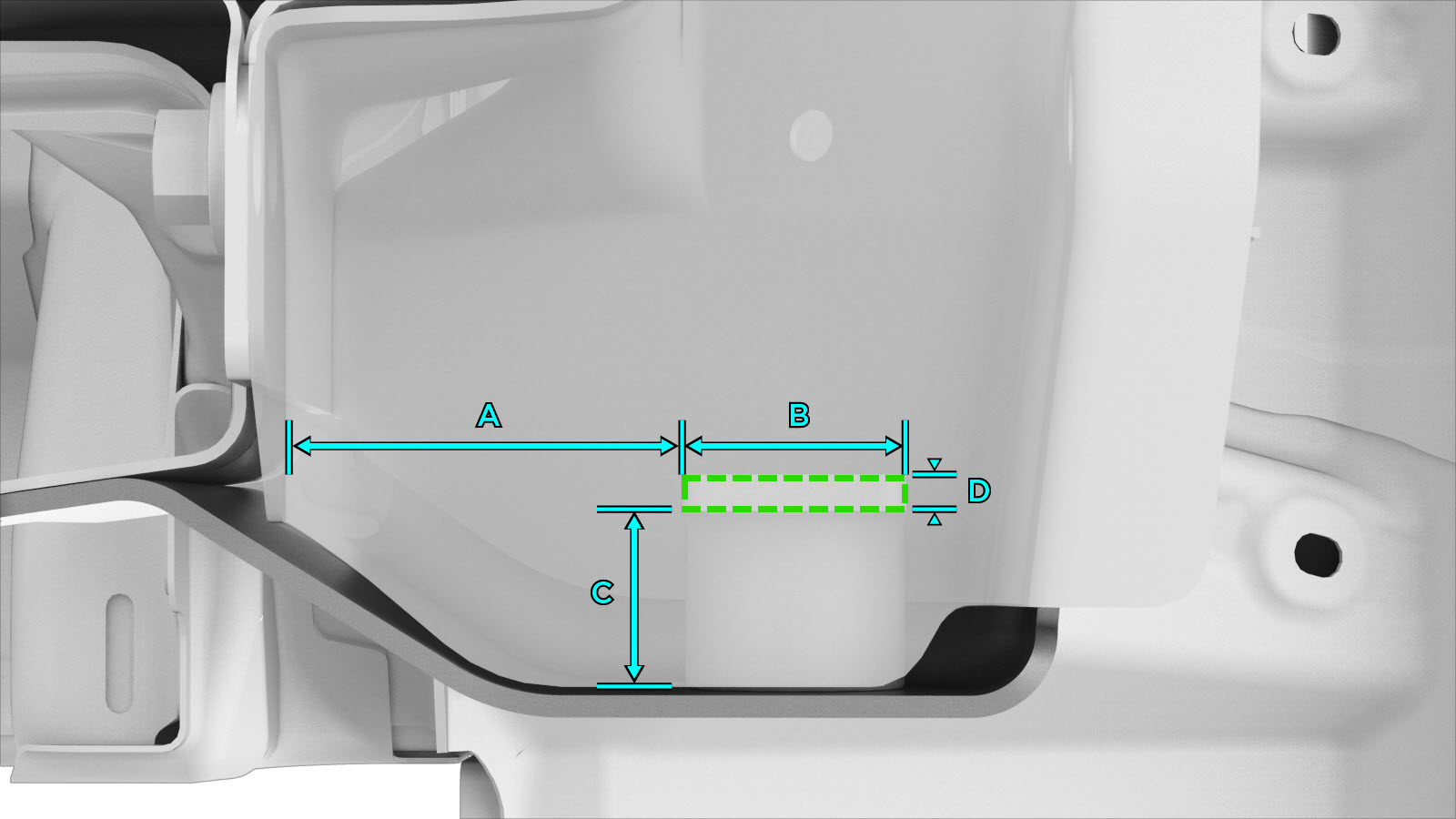

  3. Corte una abertura en el PANEL DE SOPORTE DEL BASTIDOR AUXILIAR DELANTERO para una soldadura GMA.
    Línea/punto de referencia
    • A = 56 mm
    • B = 24 mm
    • C = 24 mm
    • D = 5 mm

    Línea de corte

  4. Preparación para la instalación.
    o Remaches estructurales de alta resistencia, 6,5 mm
    o Soldaduras de relleno de acero
    Informational PurposesAn informational icon, calling your attention
    Nota
    Perfore un orificio de 11 mm para cada soldadura de tapón de acero.
    o Pernos
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice el perno y una fijación del banco de bastidor para colocar el SOPORTE DE LA TAPA DE FIJACIÓN DEL BASTIDOR AUXILIAR y el COLLAR DEL BASTIDOR AUXILIAR DELANTERO para la soldadura GMA.

    Soldadura MIG

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No aplique adhesivo estructural a las superficies de contacto entre el COLLAR DEL BASTIDOR AUXILIAR DELANTERO y el SOPORTE DE LA TAPA DE FIJACIÓN DEL BASTIDOR AUXILIAR.
  6. Instale el componente o los componentes nuevos.
    Apriete el perno a 10 Nm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete el perno para asentar totalmente el COLLAR DEL BASTIDOR AUXILIAR DELANTERO en el SOPORTE DE LA TAPA DE FIJACIÓN DEL BASTIDOR AUXILIAR antes de realizar la soldadura GMA.
  7. Realice la soldadura MIG.
    Soldadura MIG

    o Soldaduras de relleno de acero

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una vez realizada la soldadura GMA, retire y deseche el perno que fija el COLLAR DEL BASTIDOR AUXILIAR DELANTERO al SOPORTE DE LA TAPA DE FIJACIÓN DEL BASTIDOR AUXILIAR.
  8. Efectúe las operaciones posteriores a la reparación necesarias.
