Caja de torsión superior trasera
Código de corrección:
10101010302,
10101010502
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
| 1 | M3 ASY - TORQUE BOX REAR UPPER (caja de torsión superior trasera) | |
| 34 | ||
| 1 | BUTYL FOIL PATCH 300X150x2MM (parche de película de butilo) | Referencia de Tesla 1004969-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
- Retire Brake Pedal (Sin paquete estructural)(Remove and Replace).
- Retire Brake Lines - Front Bundle (Remove and Replace).
- Retire Insulator - Dash (Remove and Replace).
- Retire Wheel Arch Liner - Front - LH (Sin paquete estructural)(Remove and Replace).
-
Retire el componente original.
- o Soldaduras por puntos de fábrica
- Preparación para la instalación.
-
Preparación para la instalación.
- Línea/punto de referencia
- o Remaches estructurales de alta resistencia, 6,5 mm A = 152 mm B = 7 mm C = 8 mm D = 89 mm E = 17 mm F = 7 mm G = 14 mm H = 27 mm
- Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
-

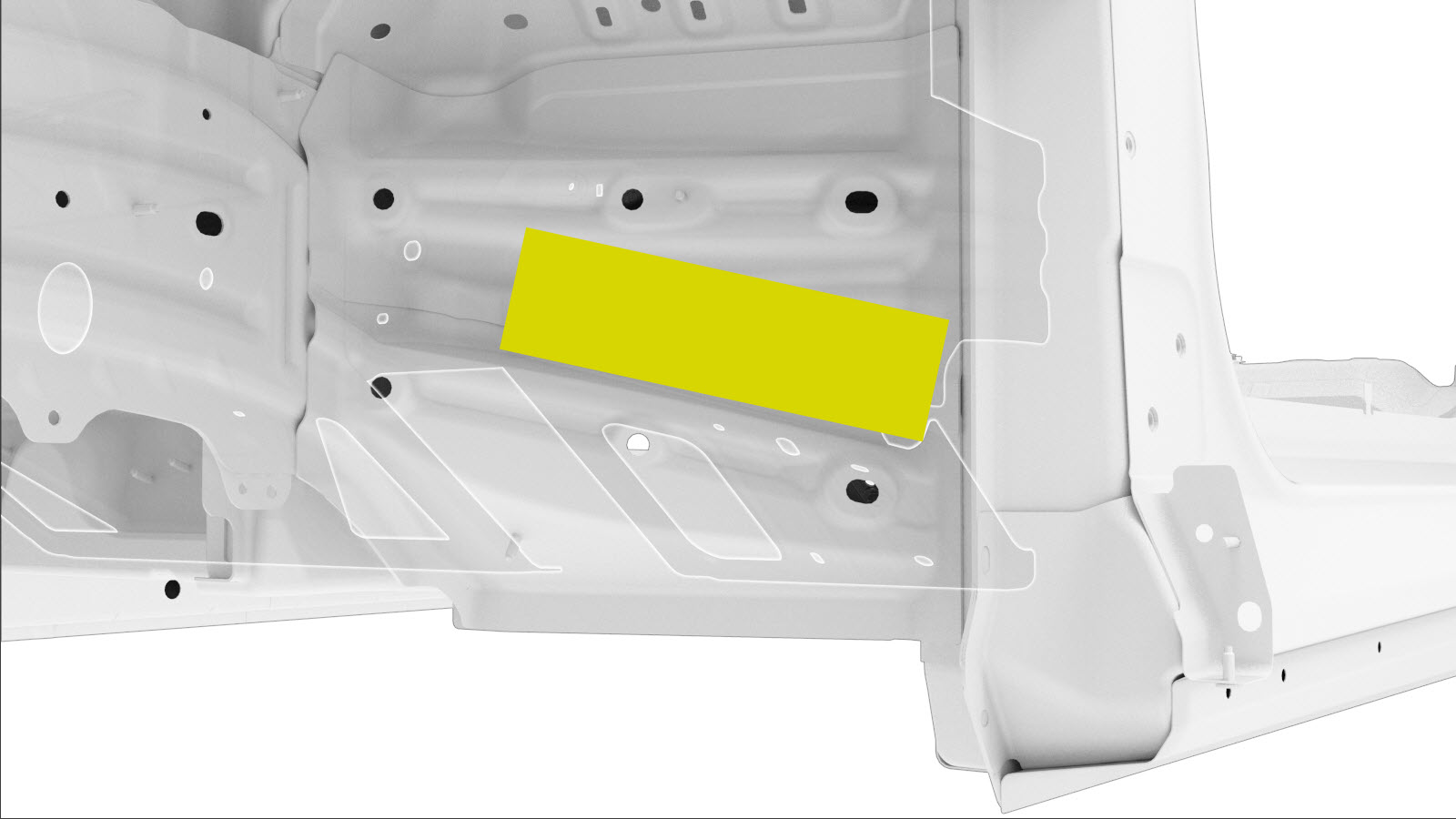

Una vez finalizada la pintura, instale el parche de butilo como se muestra, de forma que cubra los remaches instalados para fijar el conjunto de refuerzo del tablero y la caja de torsión.
- Instale Wheel Arch Liner - Front - LH (Sin paquete estructural)(Remove and Replace).
- Instale Insulator - Dash (Remove and Replace).
- Instale Brake Lines - Front Bundle (Remove and Replace).
- Instale Brake Pedal (Sin paquete estructural)(Remove and Replace).
