Conjunto de la caja de torsión (delantera)

Código de corrección: 10101010202 10101011402 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

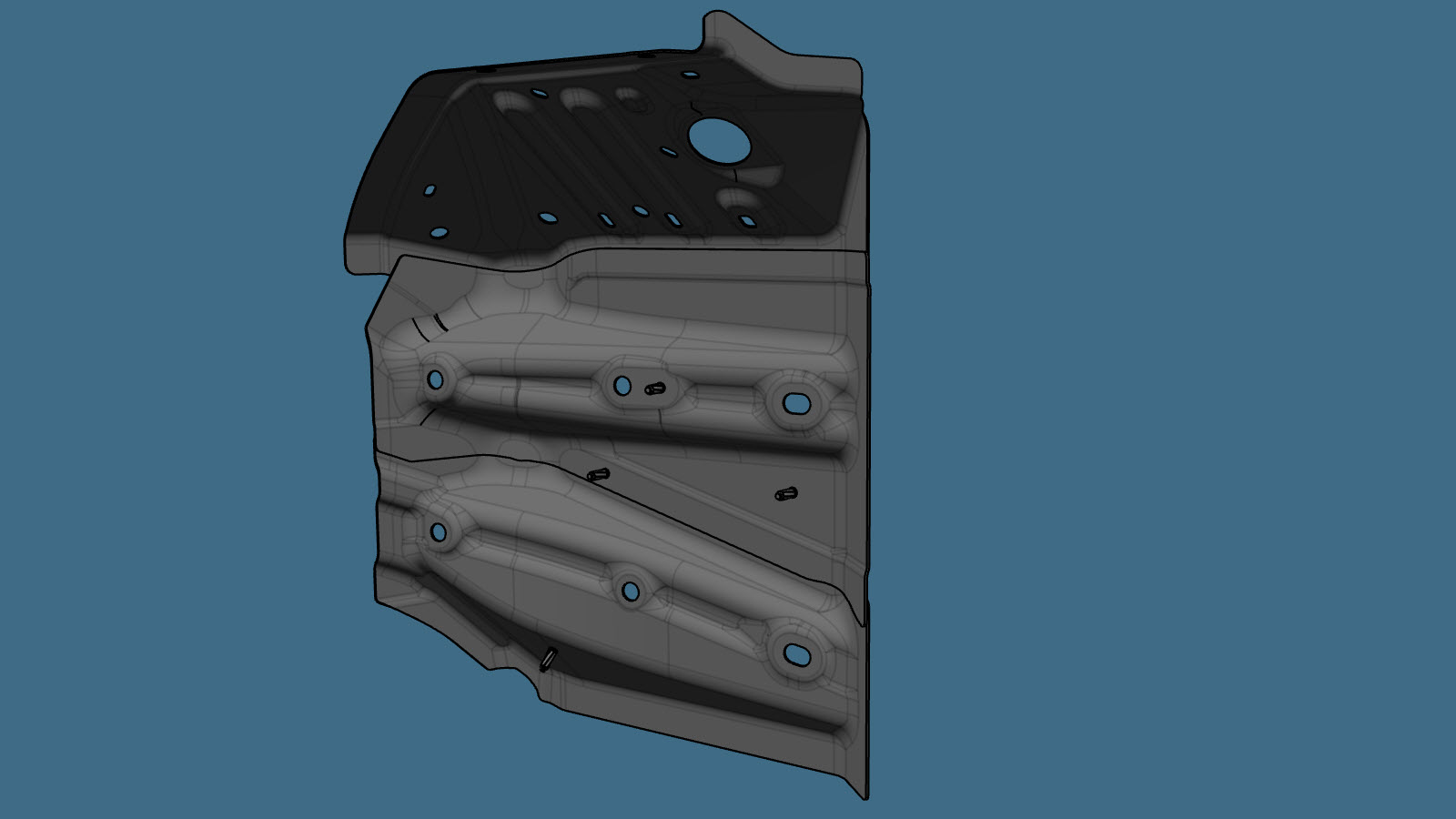

1 ASSEMBLY - TORQUE BOX FRONT (Conjunto de la caja de torsión - Delantera)
41

Remache estructural de alta resistencia, 6,5 mm

13

Remache abombado estructural, 6,5 mm

1

Perno

Referencia de Tesla 1011818-00-A.
1

Tuerca

Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

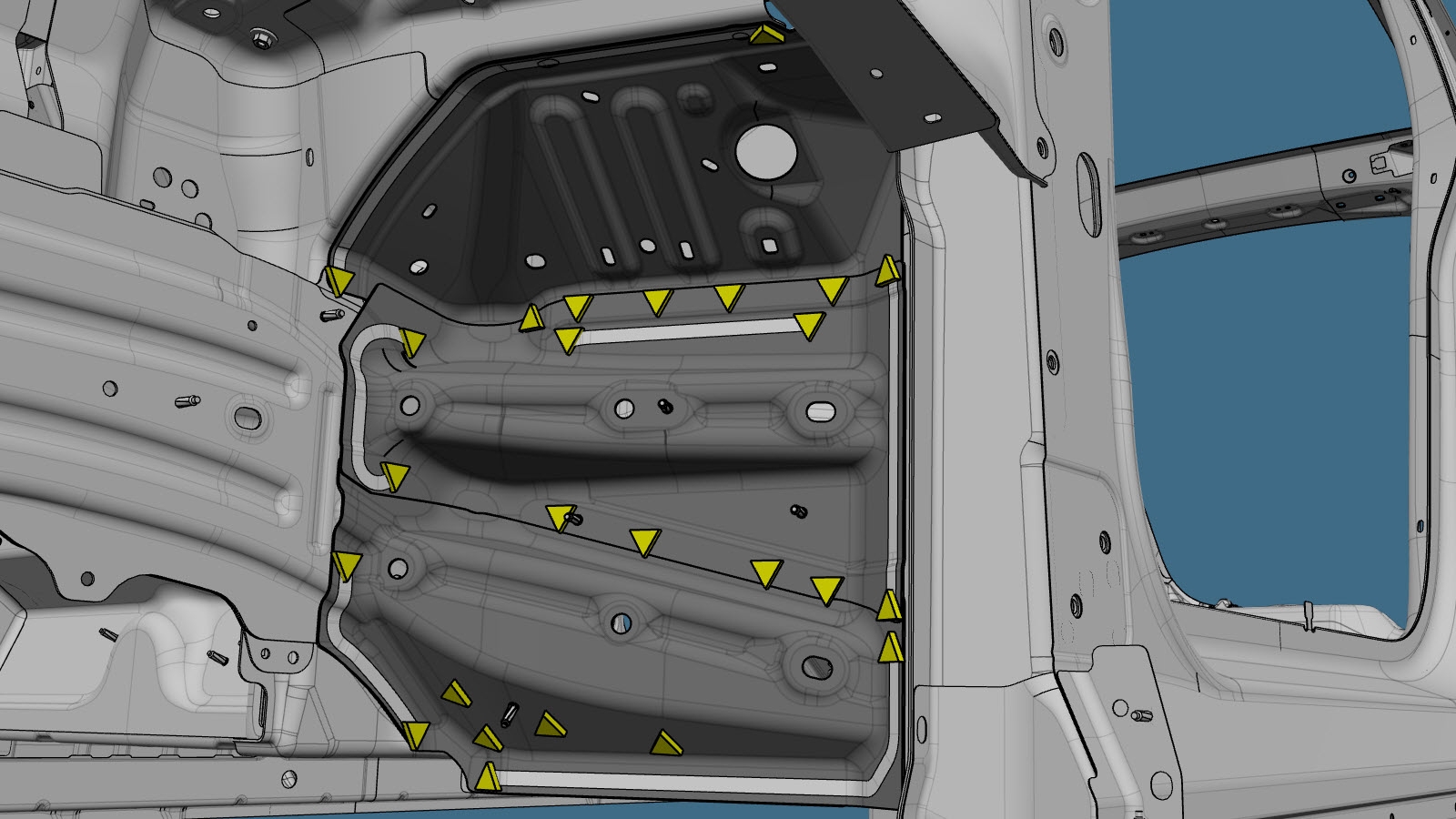

  1. Retire el componente original.

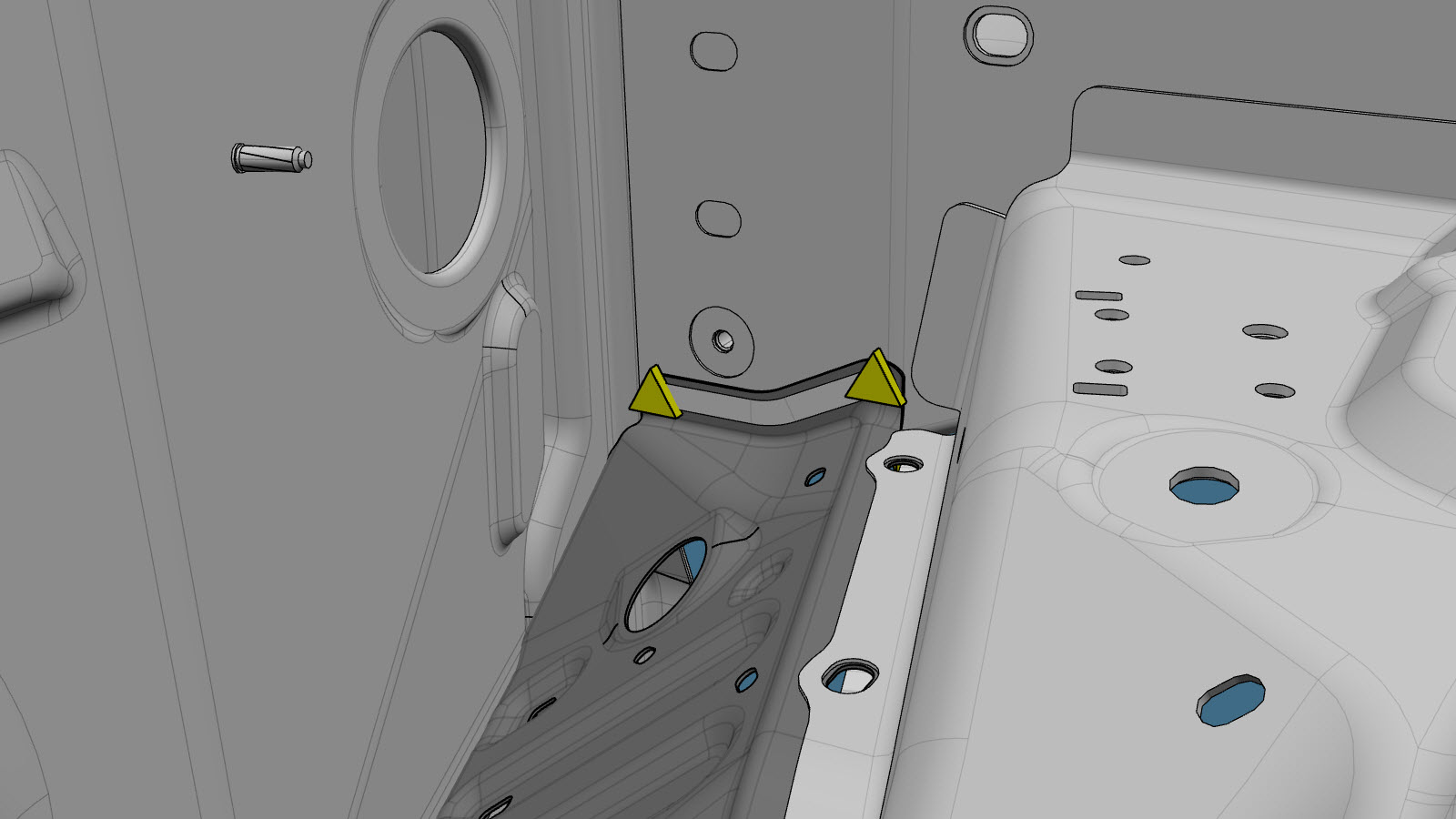

    o Soldaduras por puntos de fábrica

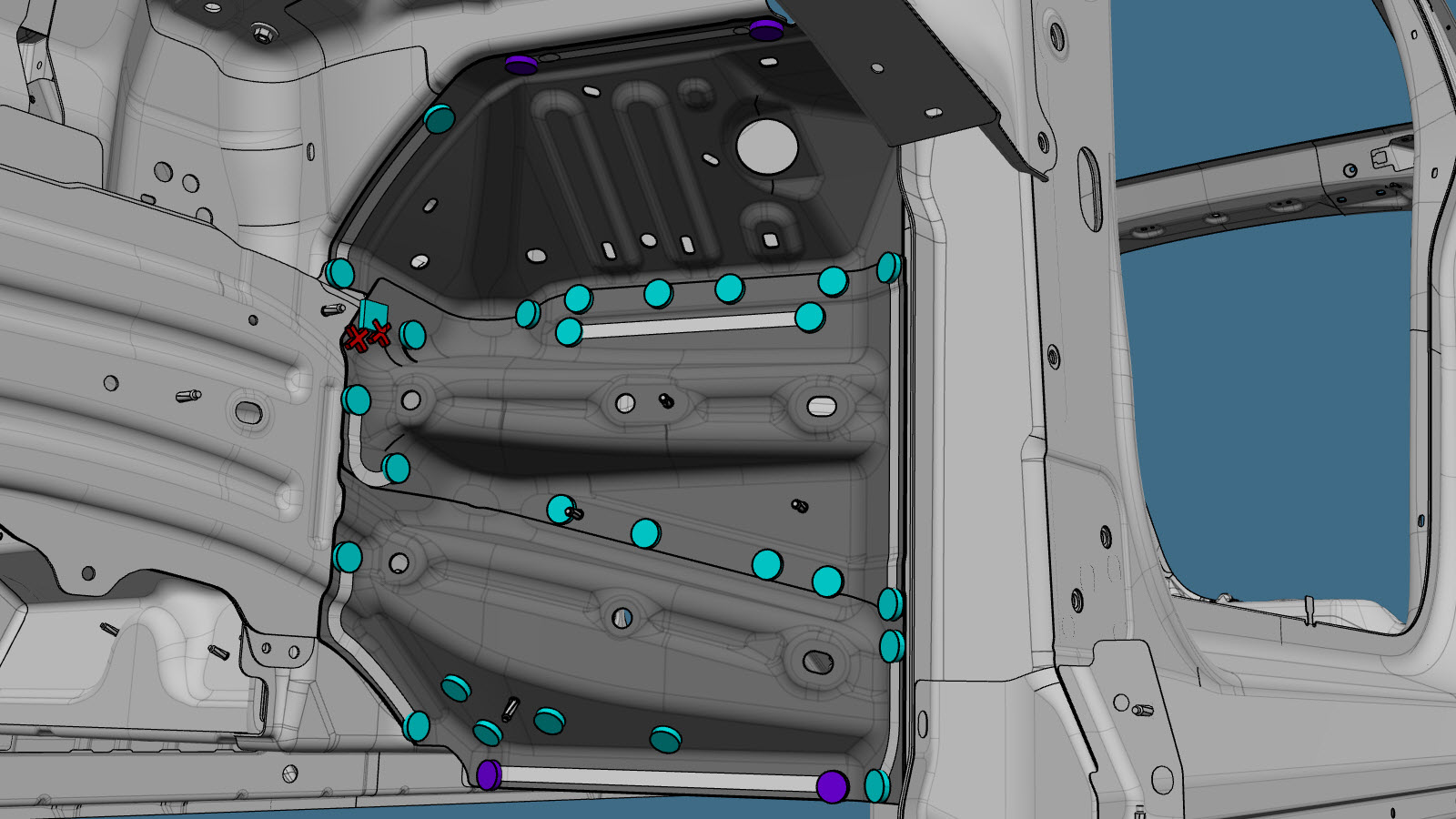

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

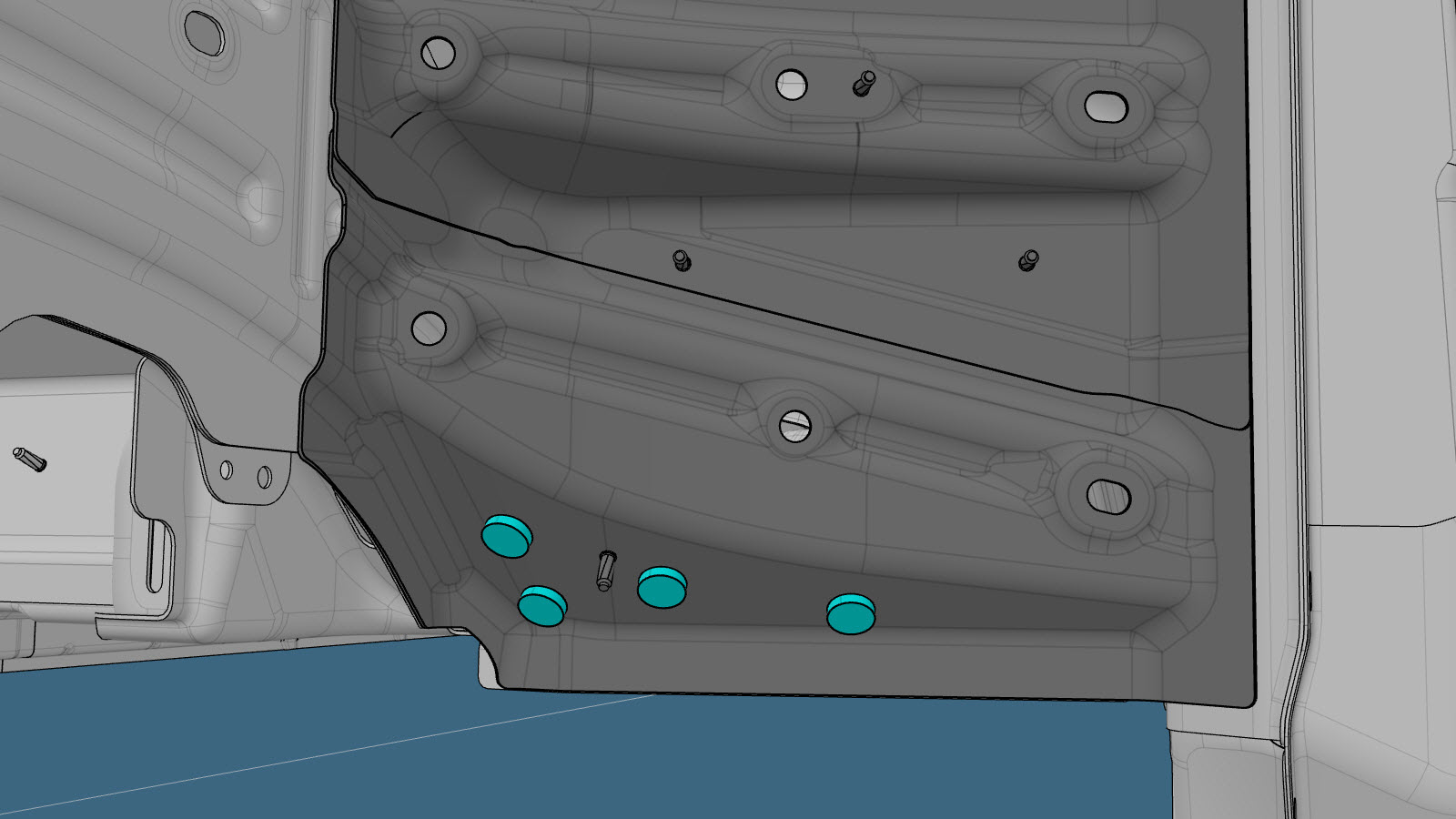

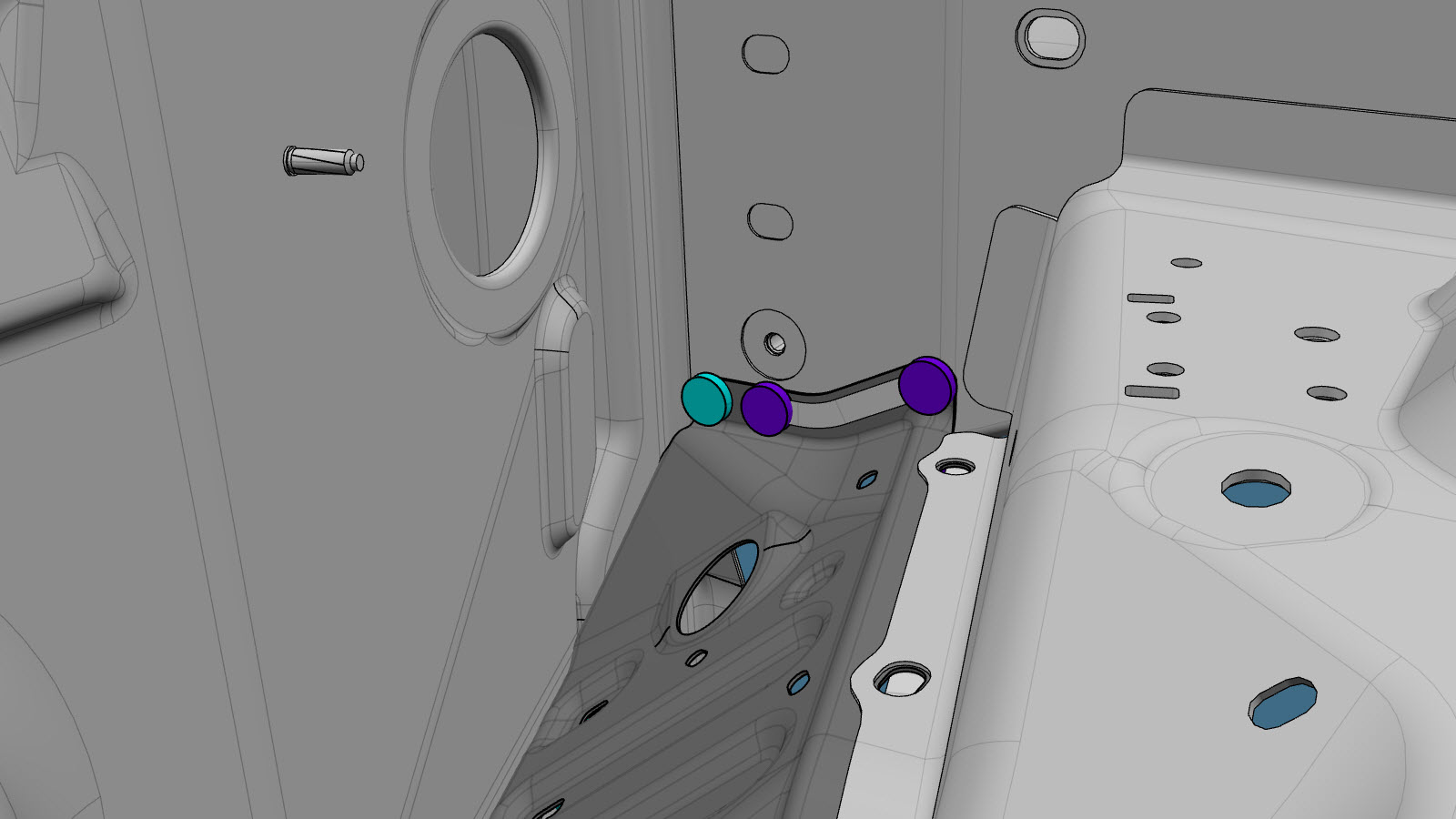

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    Línea/punto de referencia

    o Pernos, cabeza hexagonal

    • A = 31 mm
    • B = 8 mm
  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.

    Apriete el perno a 22 Nm.

    Informational PurposesAn informational icon, calling your attention
    Nota
    Para los remaches instalados a través del conjunto de la caja de torsión y en la cabina del vehículo, asegúrese de que los remaches no rozan contra la almohadilla de aislamiento situada debajo de la moqueta. Si es necesario, recorte ligeramente la almohadilla de aislamiento para que haya espacio libre.
  5. Una vez finalizada la pintura, utilice un parche de butilo para cubrir los remaches que se muestran.

    o Remaches estructurales de alta resistencia, 6,5 mm

    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice varios parches de butilo pequeños si es necesario.
  6. Efectúe las operaciones posteriores a la reparación necesarias.
