Raíl trasero (fundición)
Código de corrección:
10102100702
10102100602
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Código de corrección:
10102100702
10102100602
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Código de corrección:
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación de los bajos traseros de fundición (1 pieza) para obtener más información.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
Cantidad | Descripción | Imagen / Notas |
---|---|---|
1 | CASTING REAR RAIL SERVICE ASSEMBLY (Raíl trasero, fundición) |
![]() |

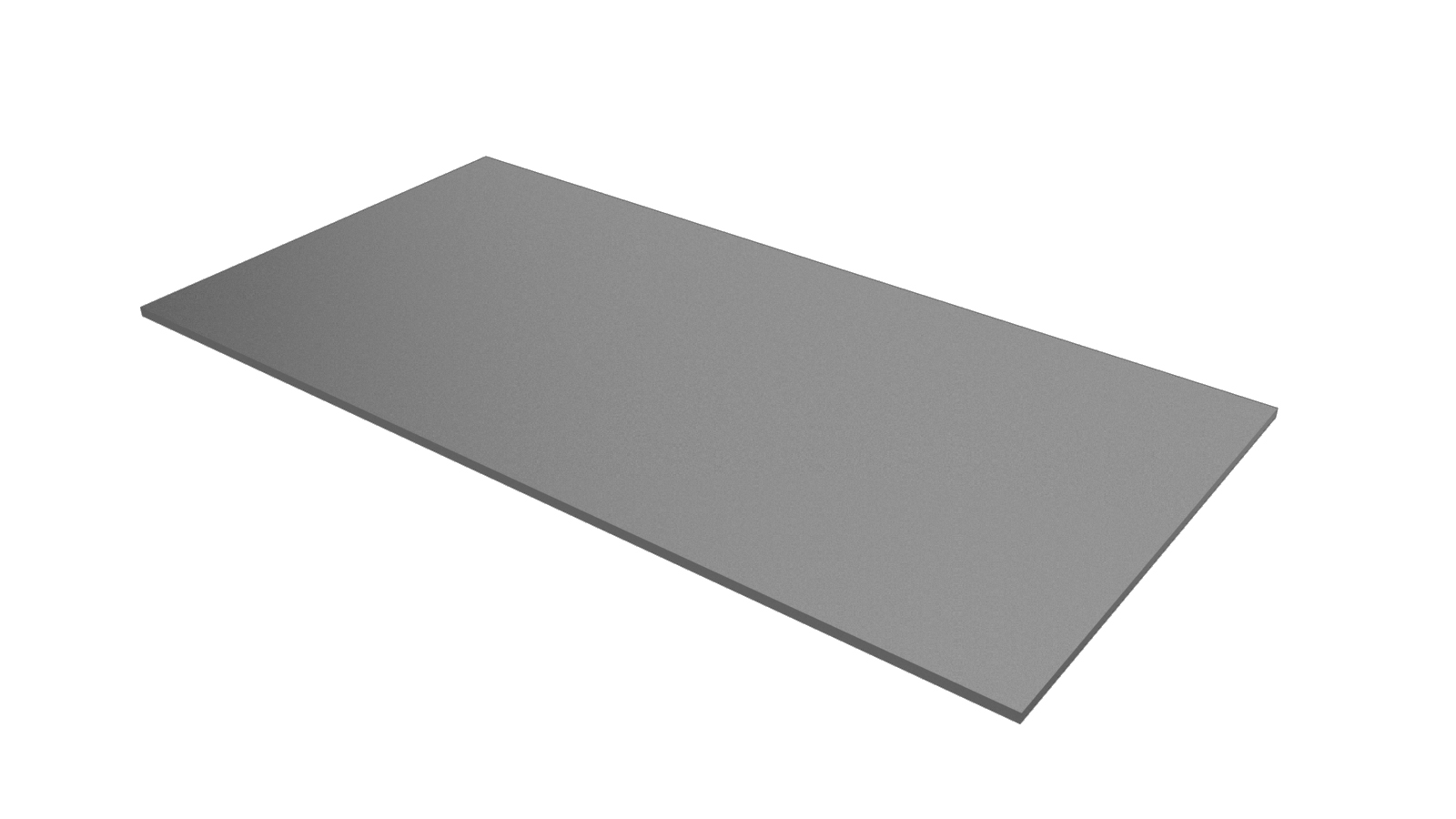

1 | BUTYL FOIL PATCH 300X150x2MM (Parche de película de butilo) |
![]() Referencia de Tesla 1004969-00-A. |
5 |
![]() |
|
4 |
![]() |
Referencia de Tesla 1056534-00-C. |
4 |
![]() |
Referencia de Tesla 1014348-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
- Retire Conjunto de lateral del panel trasero (para bajos de fundición de 1 pieza).
- Retire Soporte lateral (inferior).
-
Retire el componente original.
NotaCorte hasta la parte trasera de la línea de corte de fundición del componente original y, a continuación, corte el componente original según sea necesario para que encaje. Las separaciones deben ser lo más pequeñas posible.
-

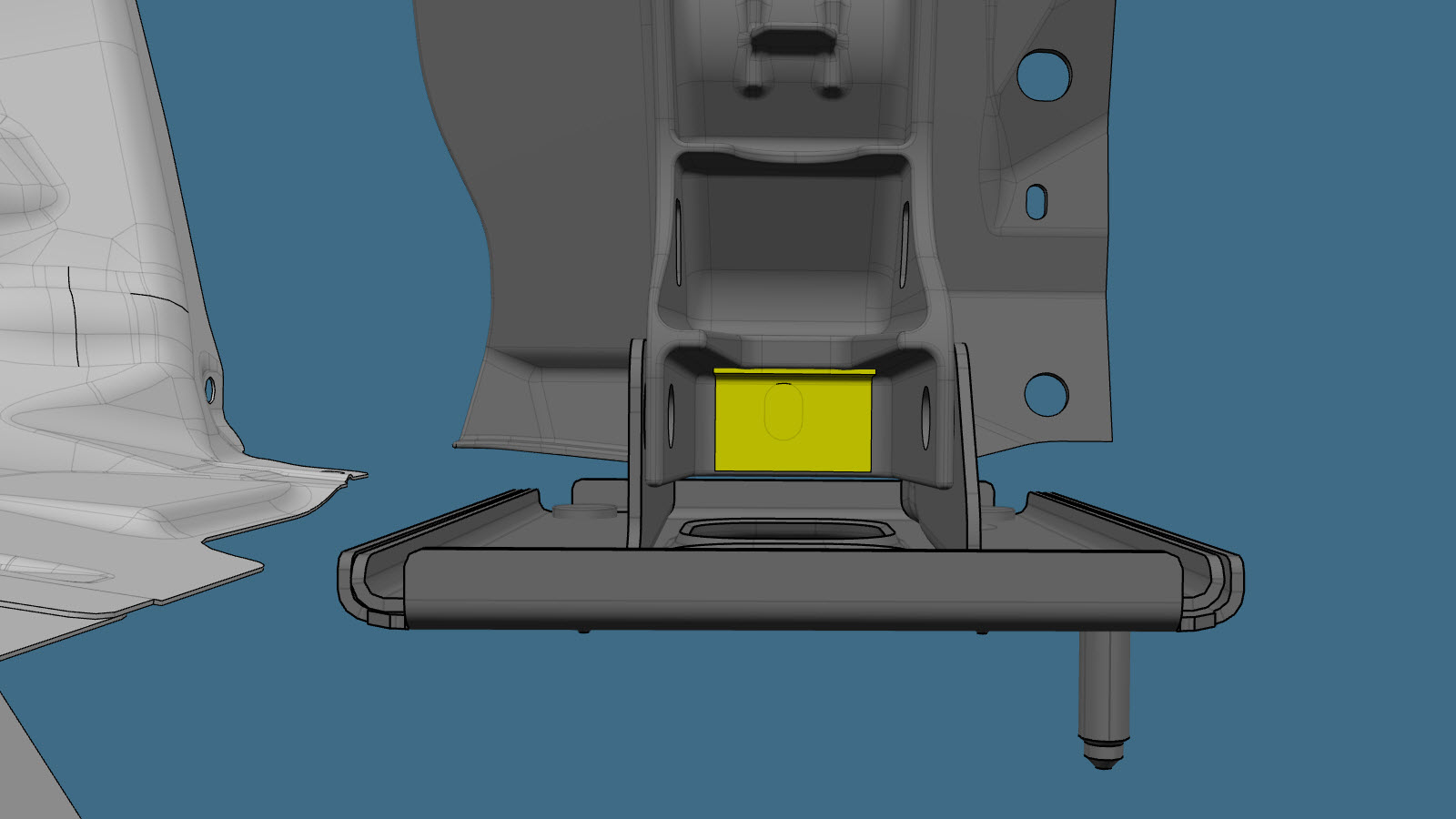

Recorte la pieza de servicio en la zona indicada.

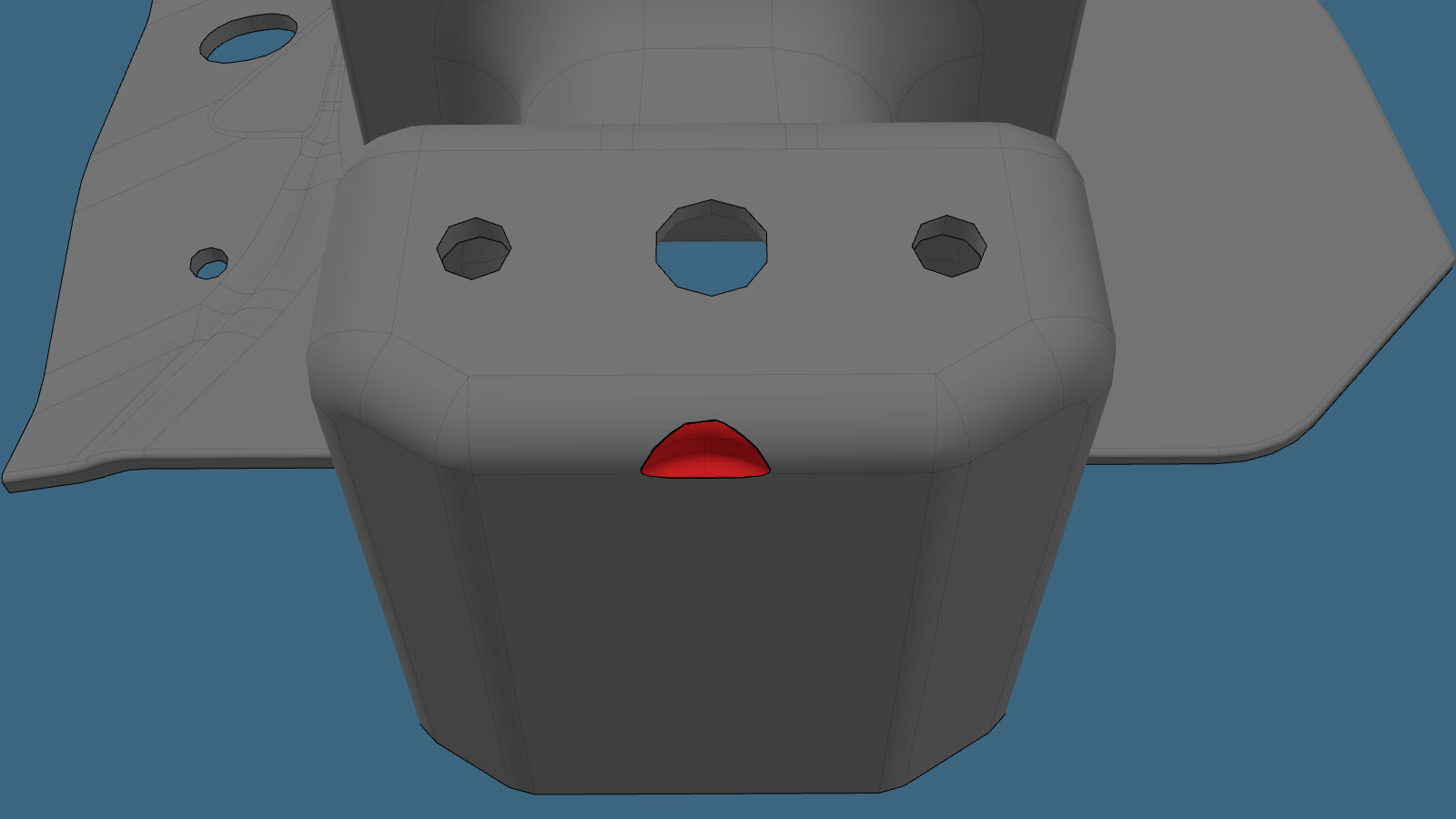

Lije suavemente los bordes de la pieza de servicio en la zona indicada en rojo y recorte solo lo necesario para garantizar un montaje correcto. No lije más material del necesario ni forme un hueco. El lijado se podría extender más allá de la zona indicada si es necesario.NotaLa cantidad retirada de material debe ser la mínima necesaria para garantizar un montaje correcto de la pieza de servicio sin formar un hueco. Si se forma un hueco por lijar demasiado, póngase en contacto con el equipo de reparación de daños por colisión de Tesla para obtener ayuda.
-
Preparación para la instalación.
o

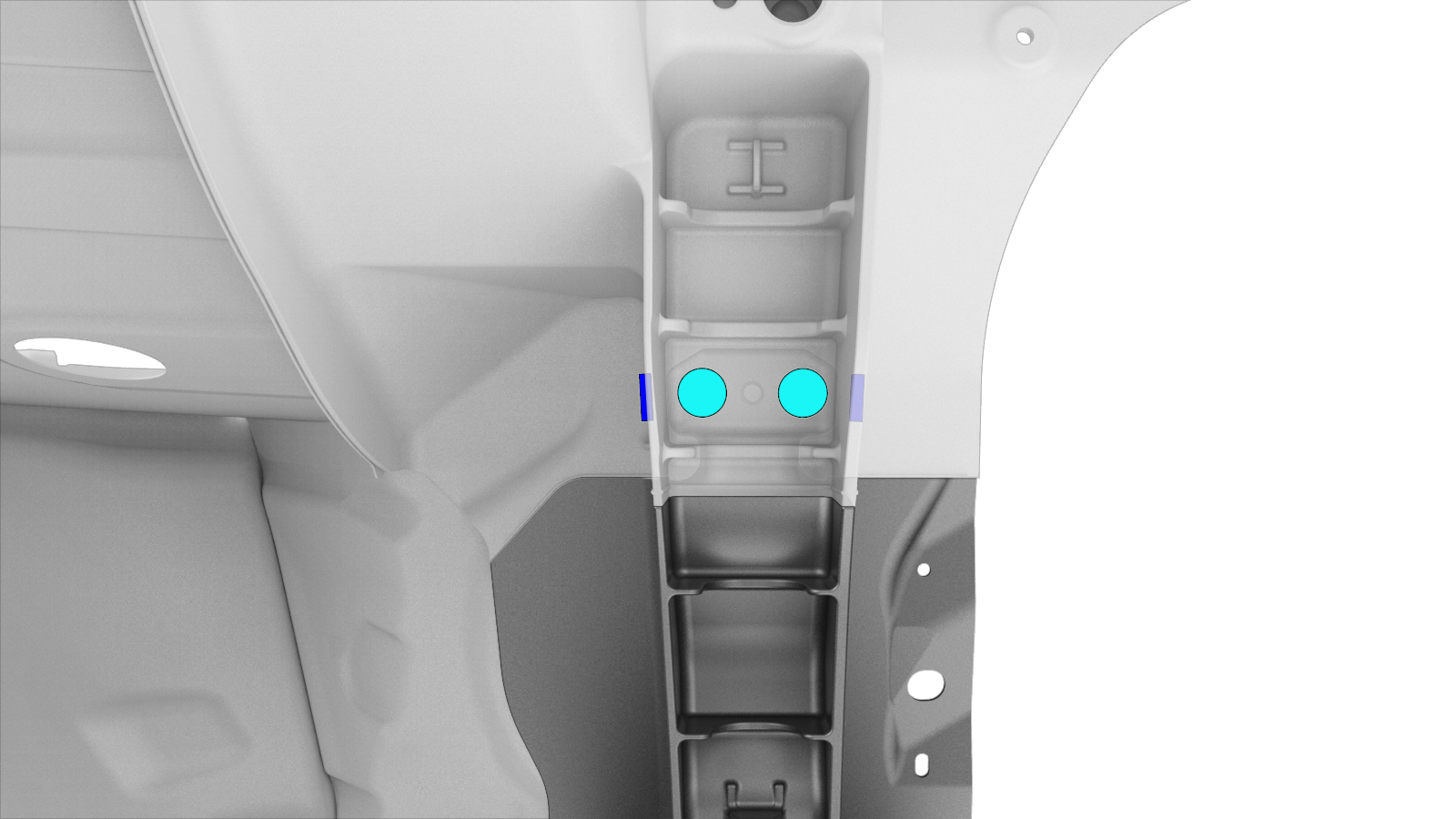

Remaches estructurales de alta resistencia, 6,5 mm
- A = 108 mm.
- B = 37 mm.
- C = 152 mm.
- D = 35 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos a 48 Nm.
- Aplique sellador de uniones en la junta entre el nuevo componente y los bajos delanteros de fundición.
-
Prepárese para instalar los remaches
que fijan la placa final del raíl trasero al raíl trasero - Componente de sustitución fundido.
o
Remaches estructurales de alta resistencia, 6,5 mm

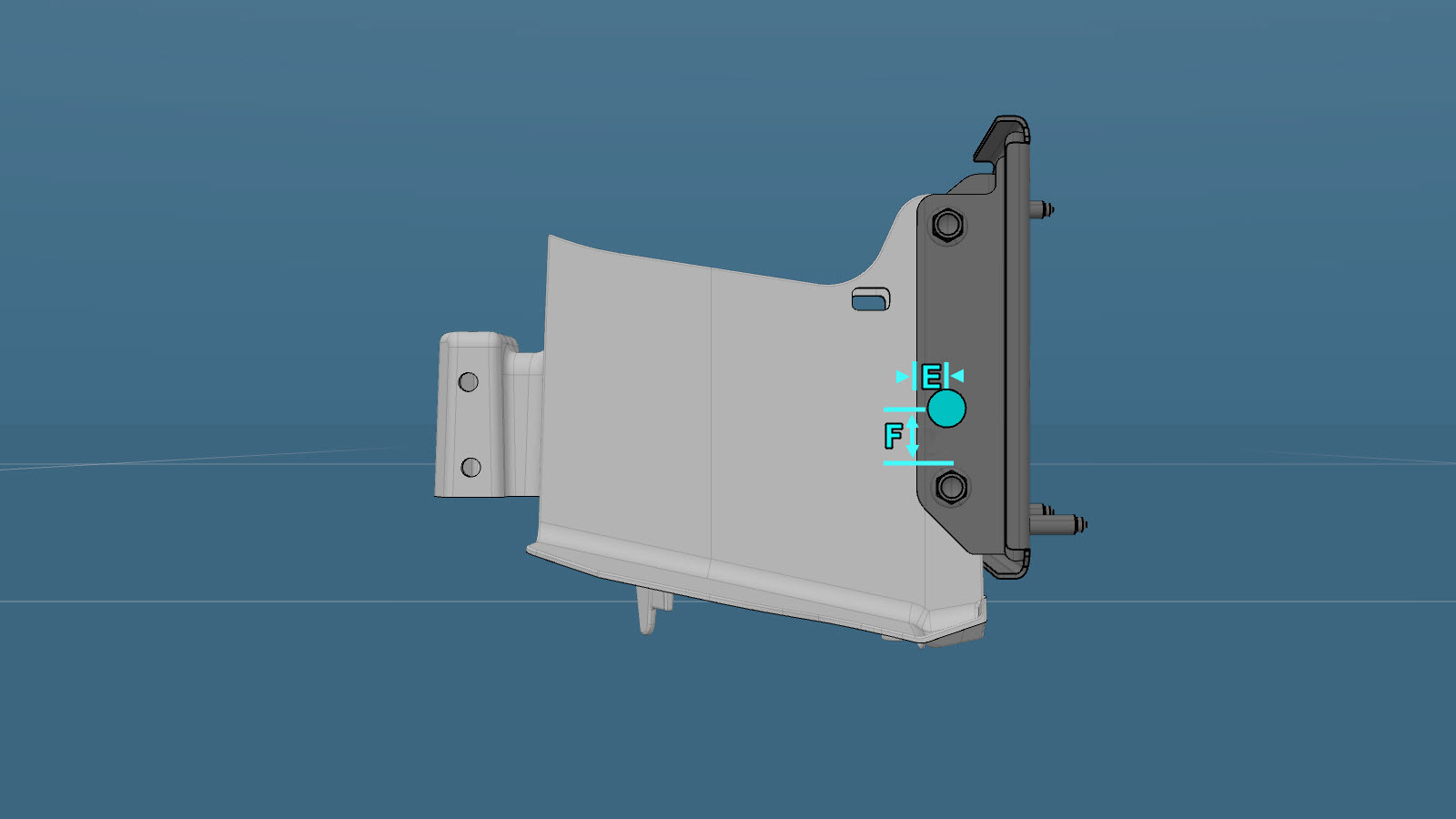

NotaColoque 1 remache en el lado exterior del vehículo y 2 remaches en el lado interior.- E = 15 mm.
- F = 30 mm.
- G = 80 mm.
NotaNo instale los remaches en este momento. -
Si el nuevo componente no tiene adhesivo estructural para fijar la placa final del raíl trasero y el raíl trasero, desmonte la placa final del raíl trasero.
NotaReserve la placa final del raíl trasero (se vuelve a instalar en un paso posterior).
- Si el nuevo componente no tenía adhesivo estructural para fijar la placa final del raíl trasero y el raíl trasero, aplique adhesivo estructural en las superficies de contacto en la placa final del raíl trasero y el raíl trasero.
- Si el nuevo componente no tenía adhesivo estructural para fijar la placa final del raíl trasero y el raíl trasero, instale la placa final del raíl trasero.
- Instale los remaches que fijan la placa final del raíl trasero al nuevo raíl trasero.
- Instale Soporte lateral (inferior).
- Instale Conjunto de lateral del panel trasero (para bajos de fundición de 1 pieza).
- Instale el parche de película de butilo como se indica.
- Efectúe las operaciones posteriores a la reparación necesarias.
