Bajos traseros de fundición (1 pieza)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación de los bajos traseros de fundición (1 pieza) para obtener más información.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

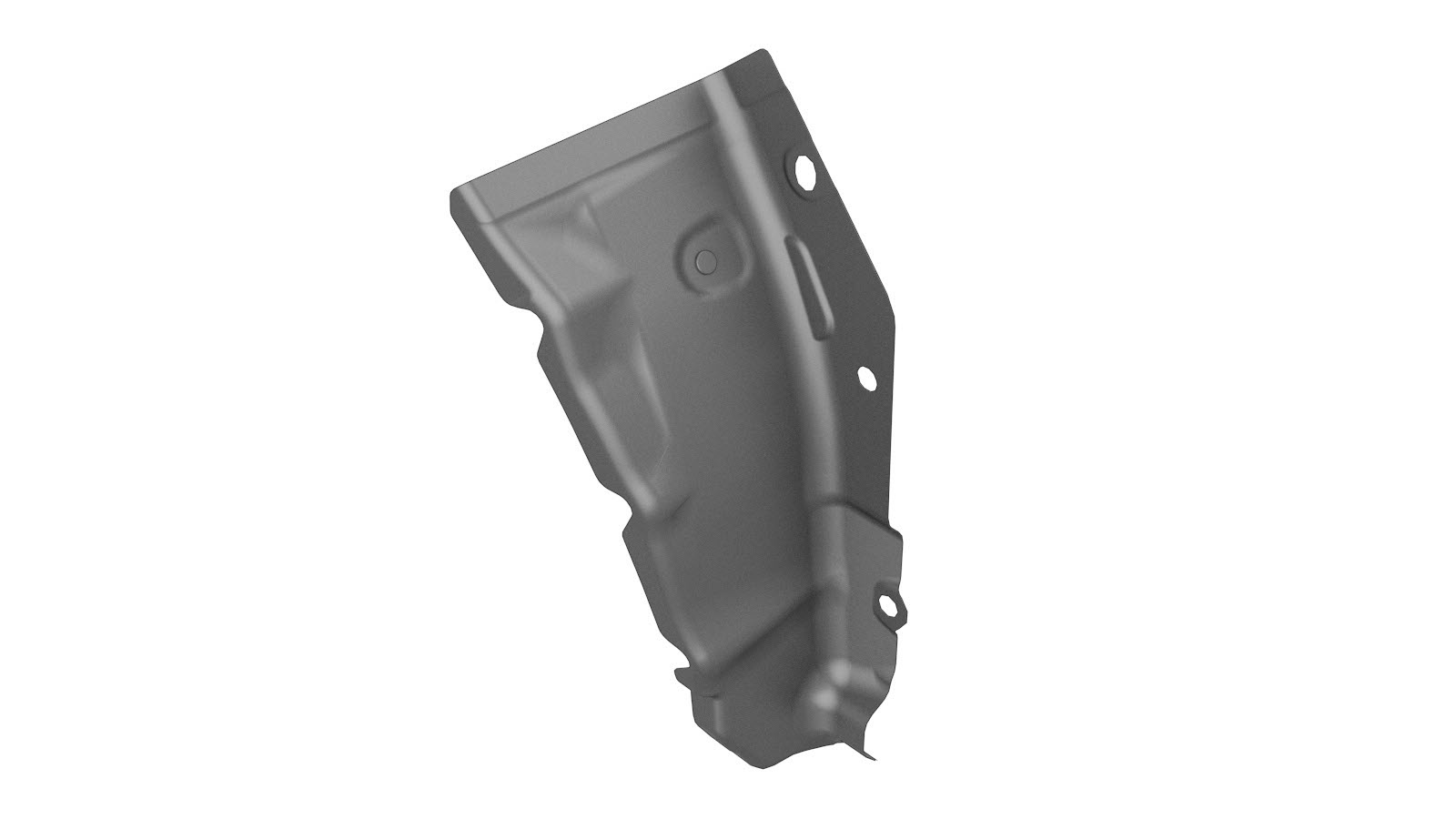

1	CAST RUB-SP E-COATED (Bajos traseros de 1 pieza)
18	Remache estructural de alta resistencia, 6,5 mm
8	Remache, 4,8 mm
12	Perno , BOLT&WSHR,HX,M8x23.5	Referencia de Tesla 1063260-00-B.
4	Perno , HF,M6x20,[88],ZNFL,MAT	Referencia de Tesla 1120935-00-A.
2	Remache tubular, FH,M8,3.5-5.5,[10],ZN	Referencia de Tesla 1469780-00-B.
1	Parche de butilo	Referencia de Tesla 1043439-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Conjunto de lateral del panel trasero (para bajos de fundición de 1 piezas) de los lados izquierdo y derecho.
Retire Soporte lateral (inferior) de los lados izquierdo y derecho.

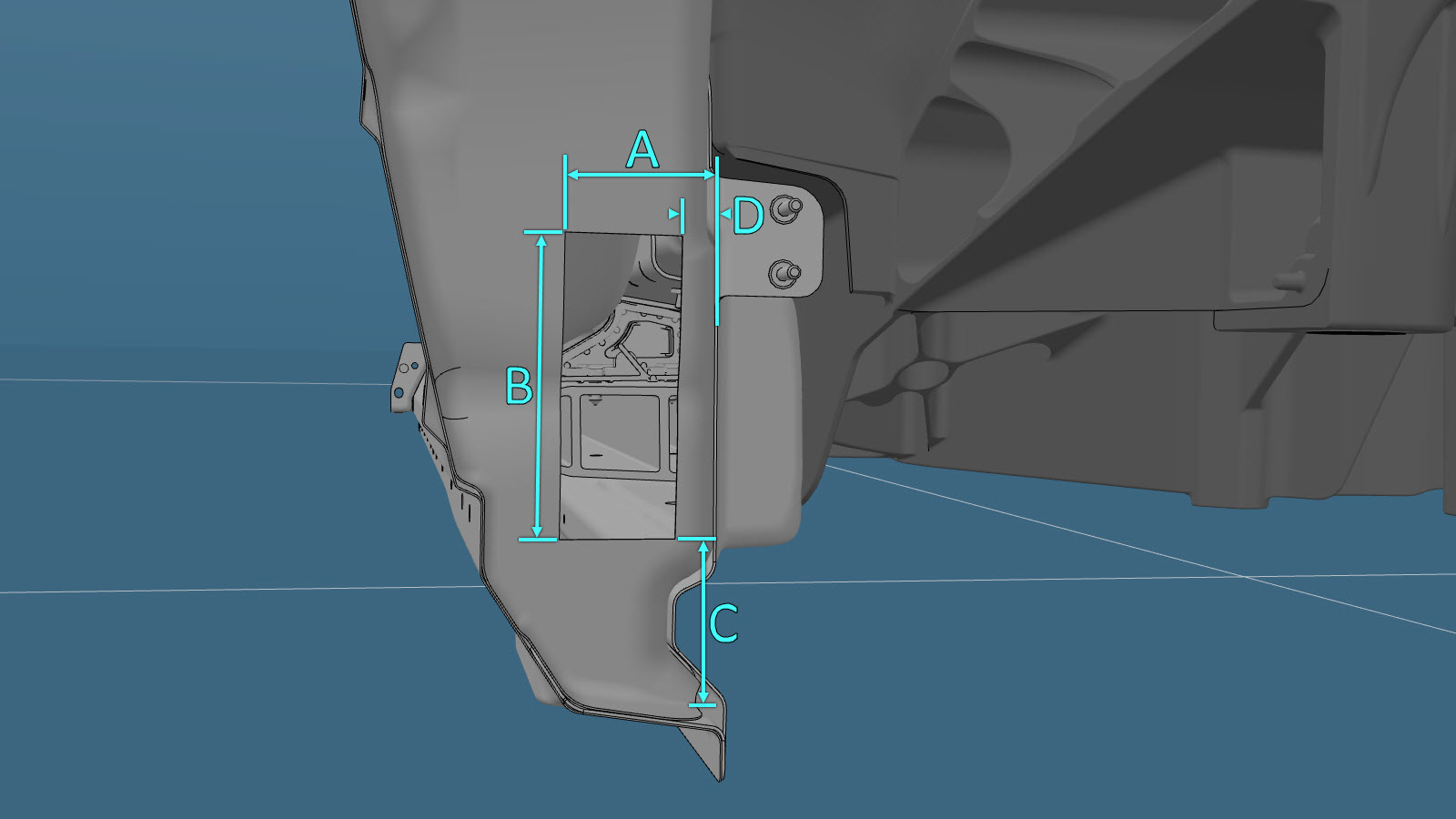

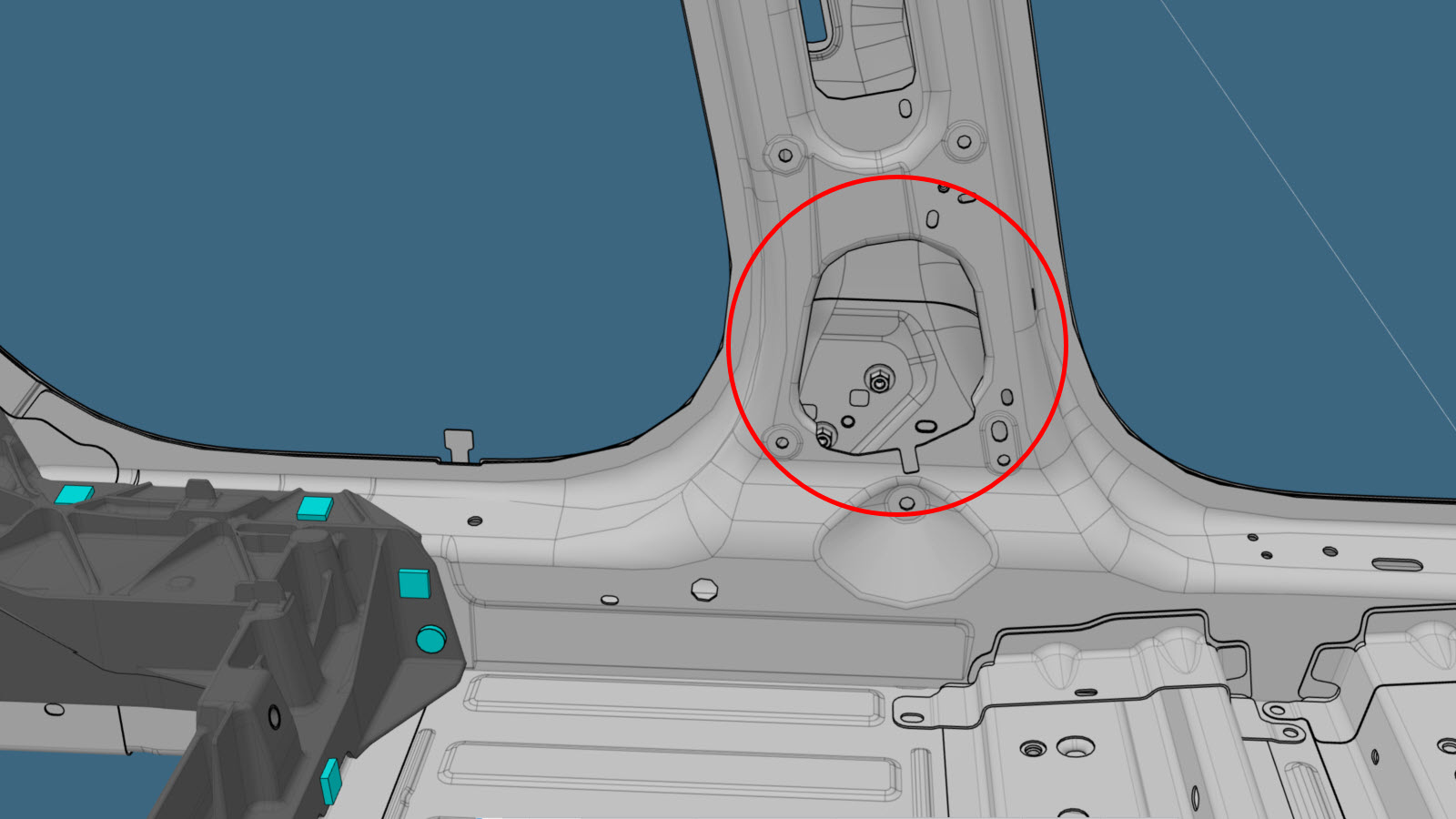

Cree una ventana de acceso en la extensión del paso de rueda (delantero).
- A = 50 mm.
- B = 130 mm.
- C = 75 mm.
- D = 15 mm.

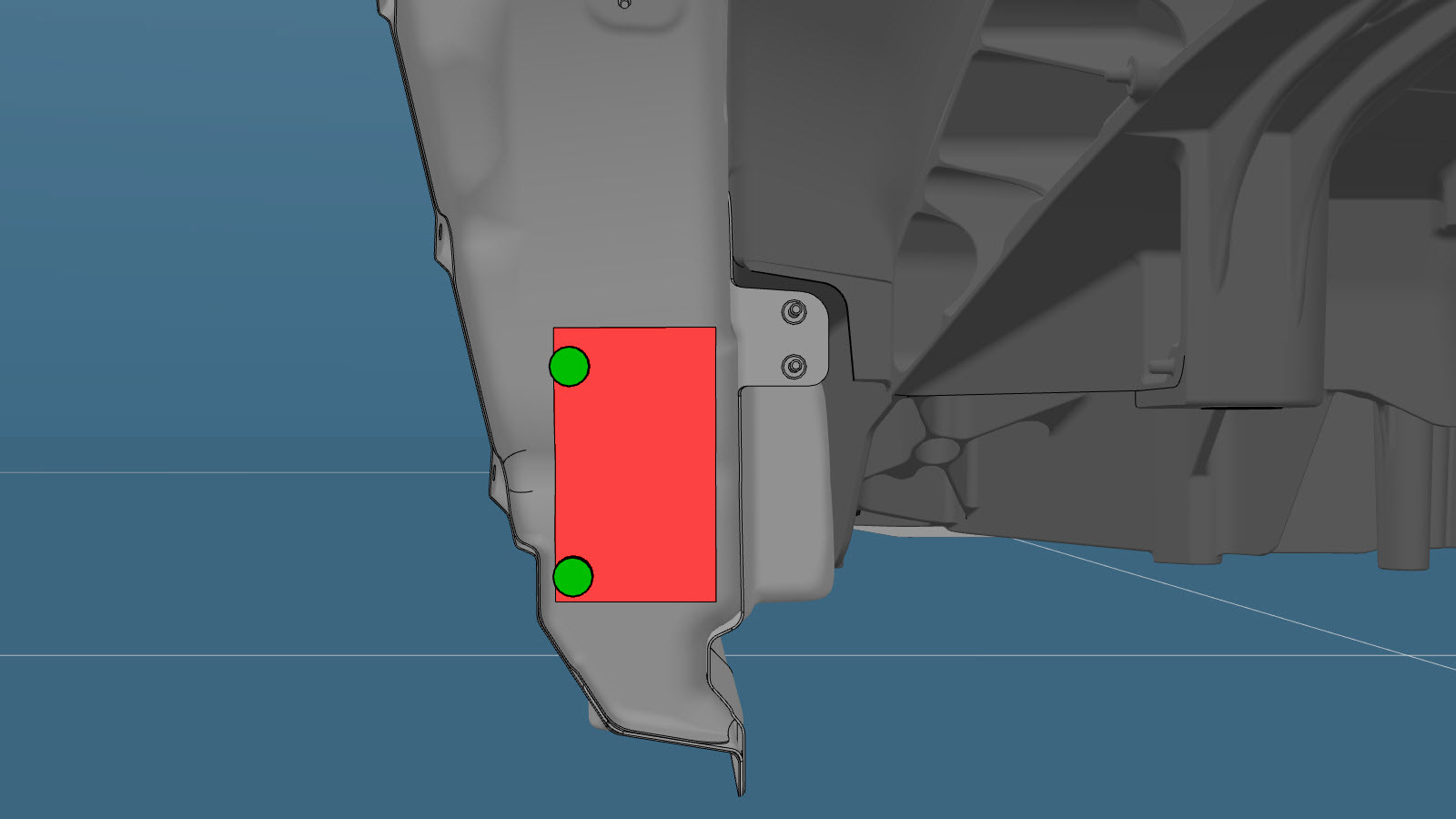

Retire la tuerca ciega del nuevo componente.
Remache tubular

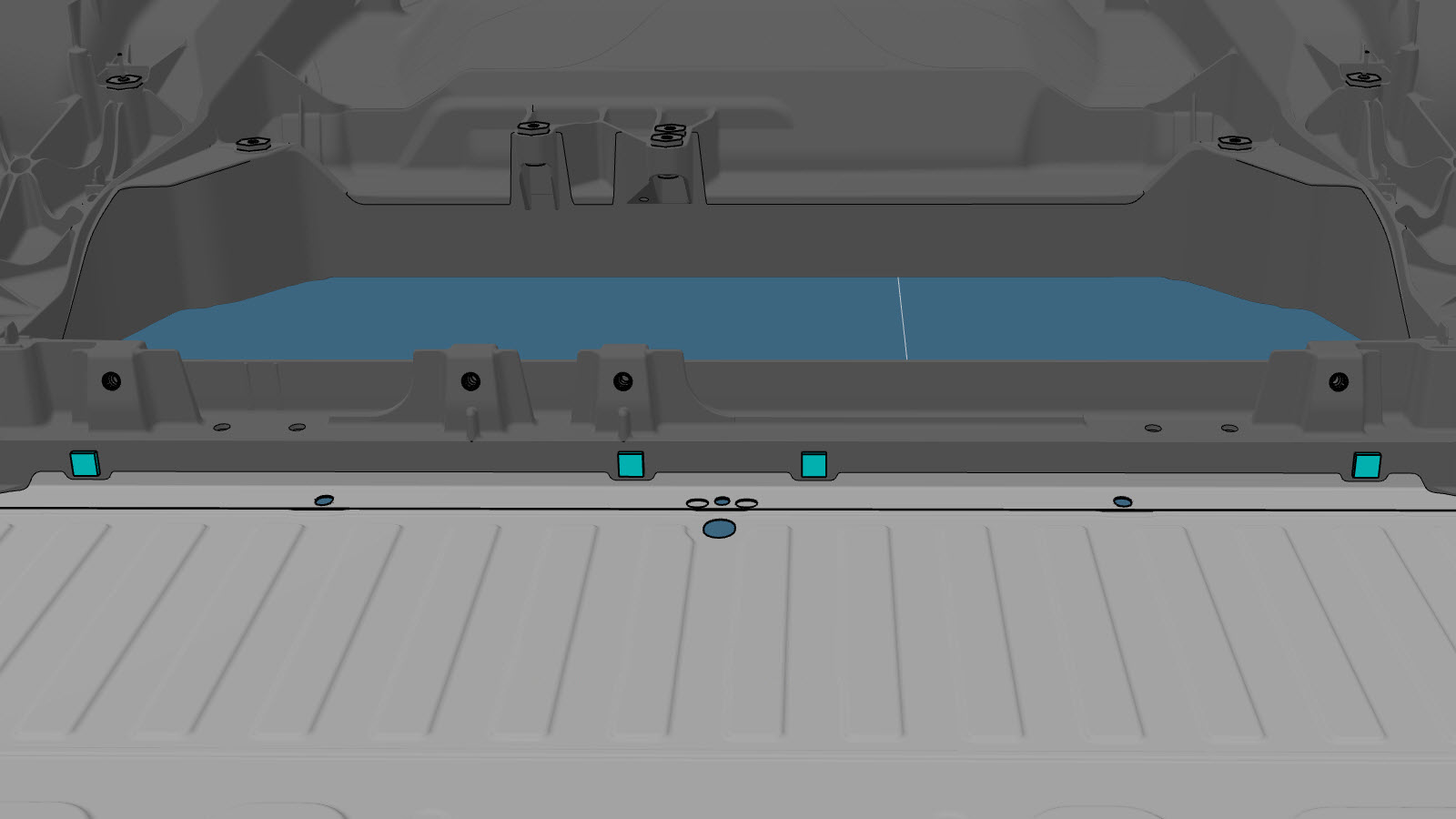

Retire el componente original.

o Soldaduras por puntos de fábrica

o SPR de fábrica

Remache tubular

o Pernos

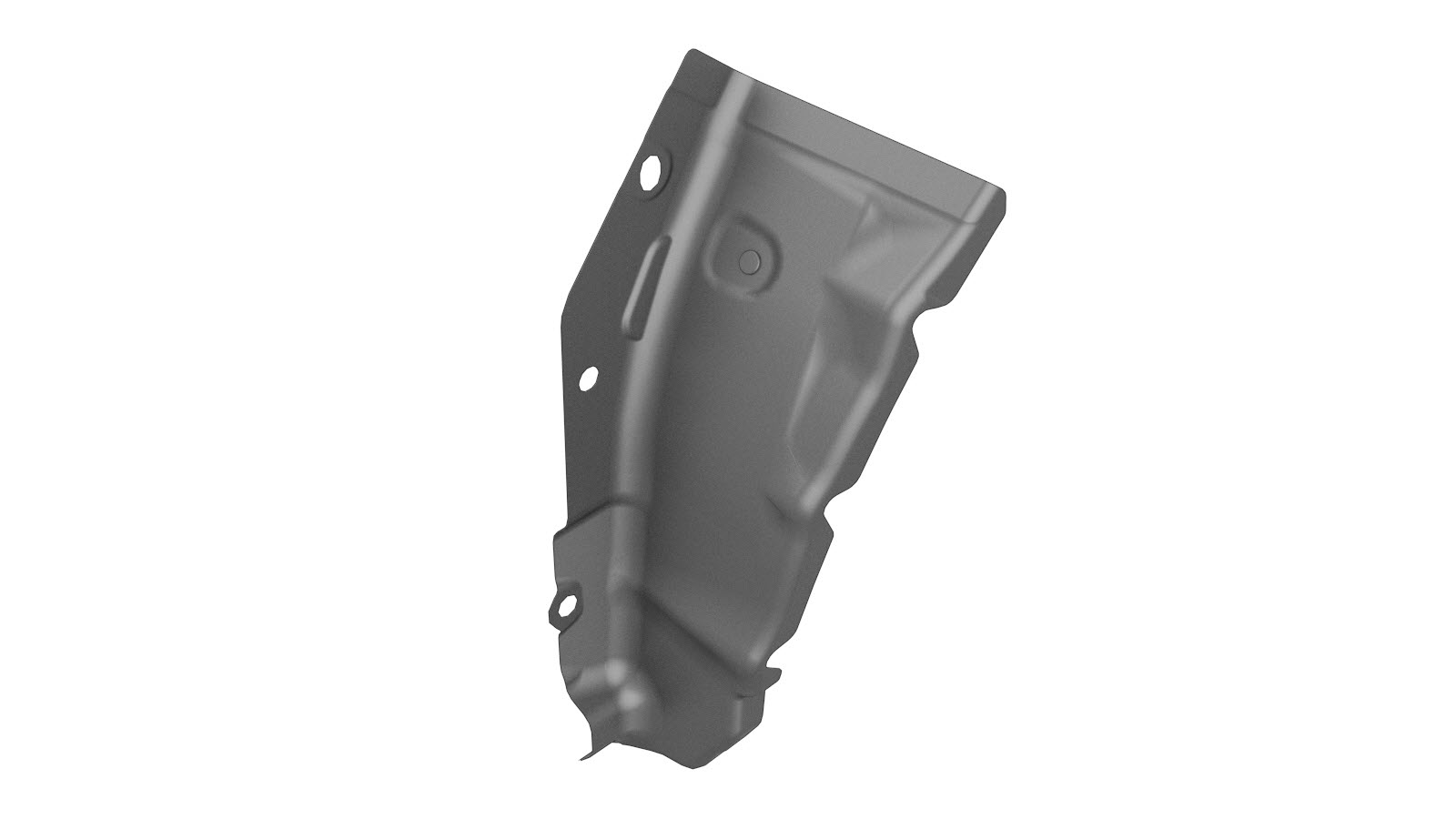

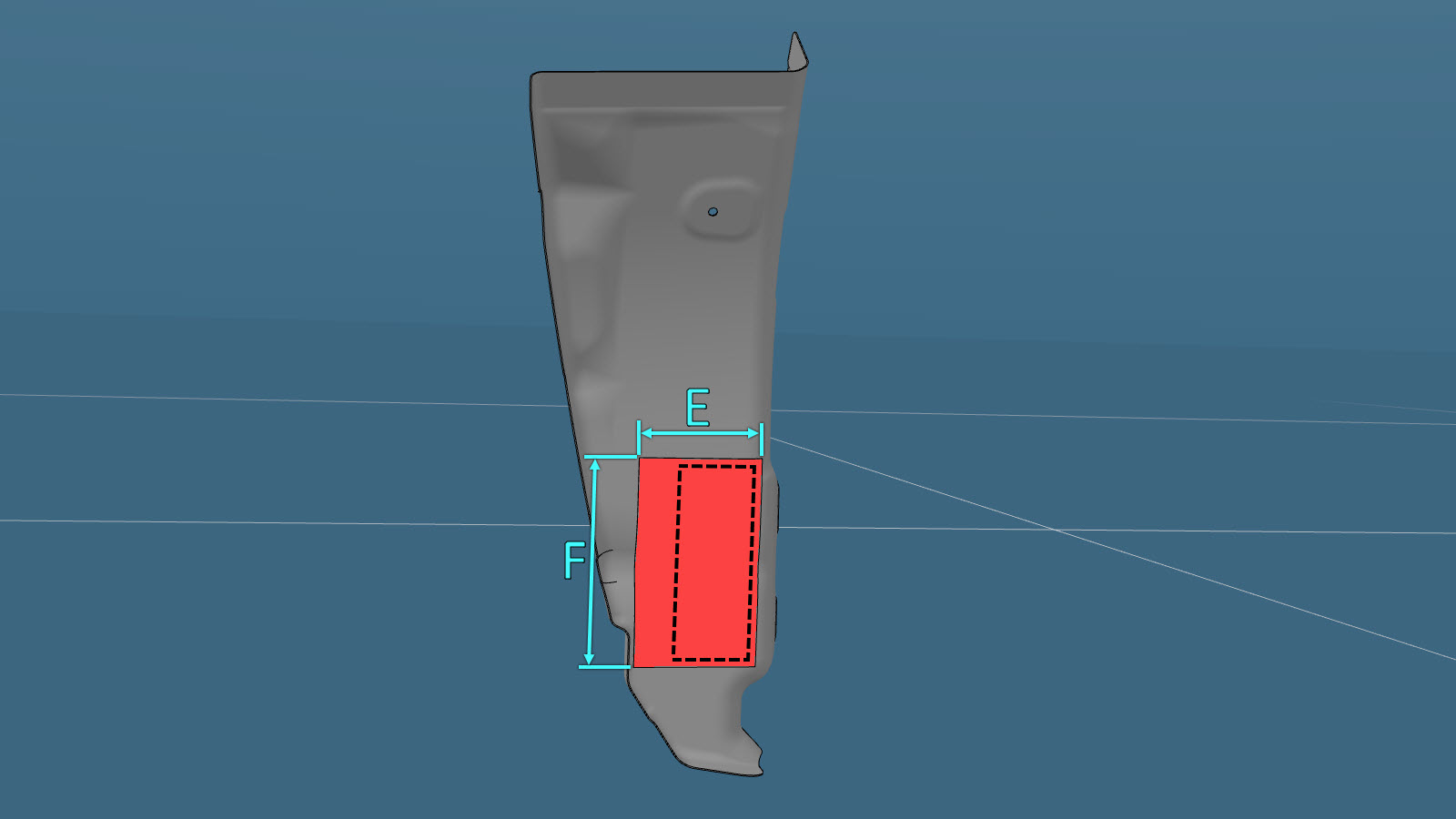

Preparación para la instalación.
Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

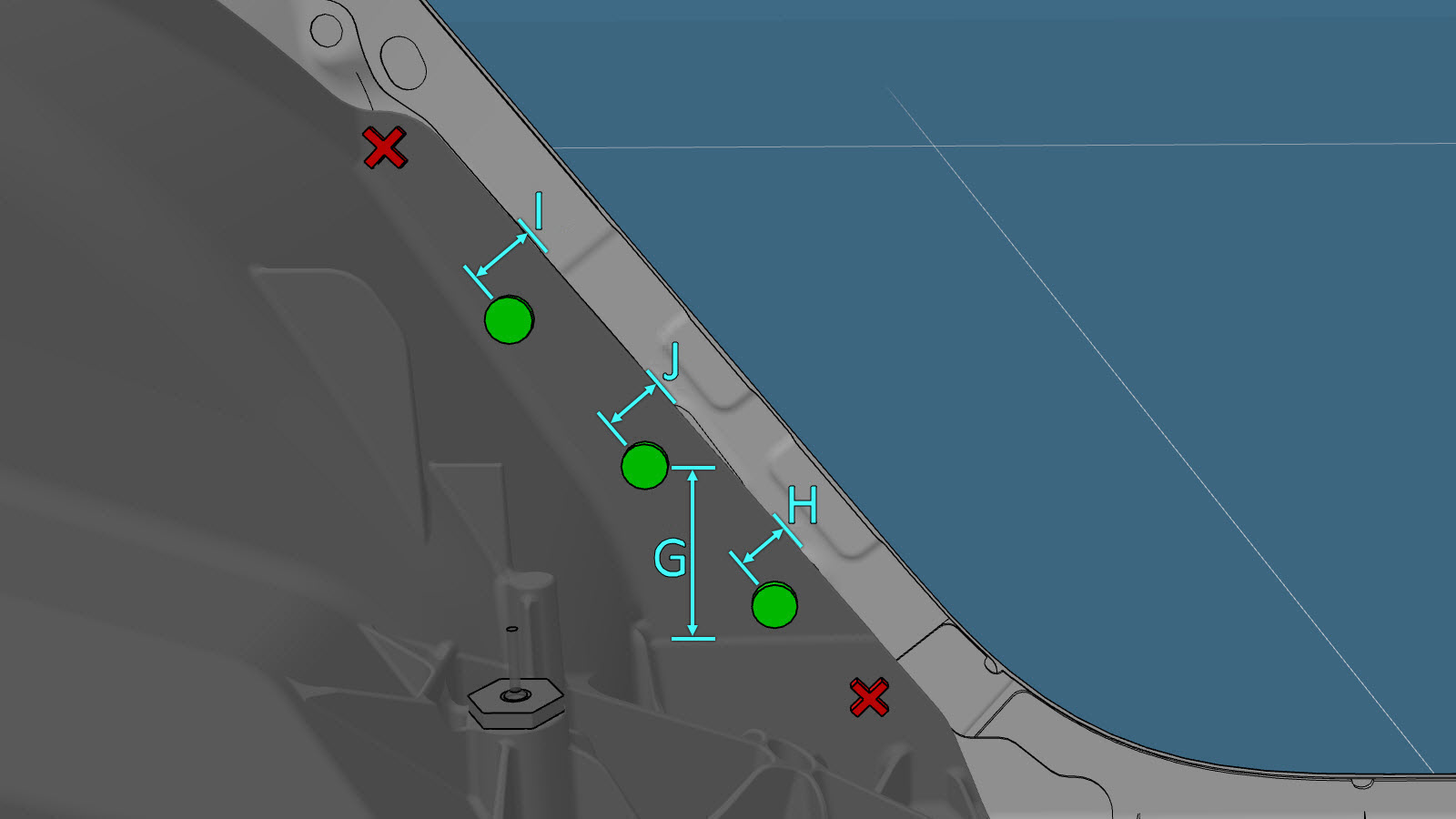

o Remaches estructurales de alta resistencia, 6,5 mm
- A = 28 mm.
- B = 26 mm.
- C = 24 mm.

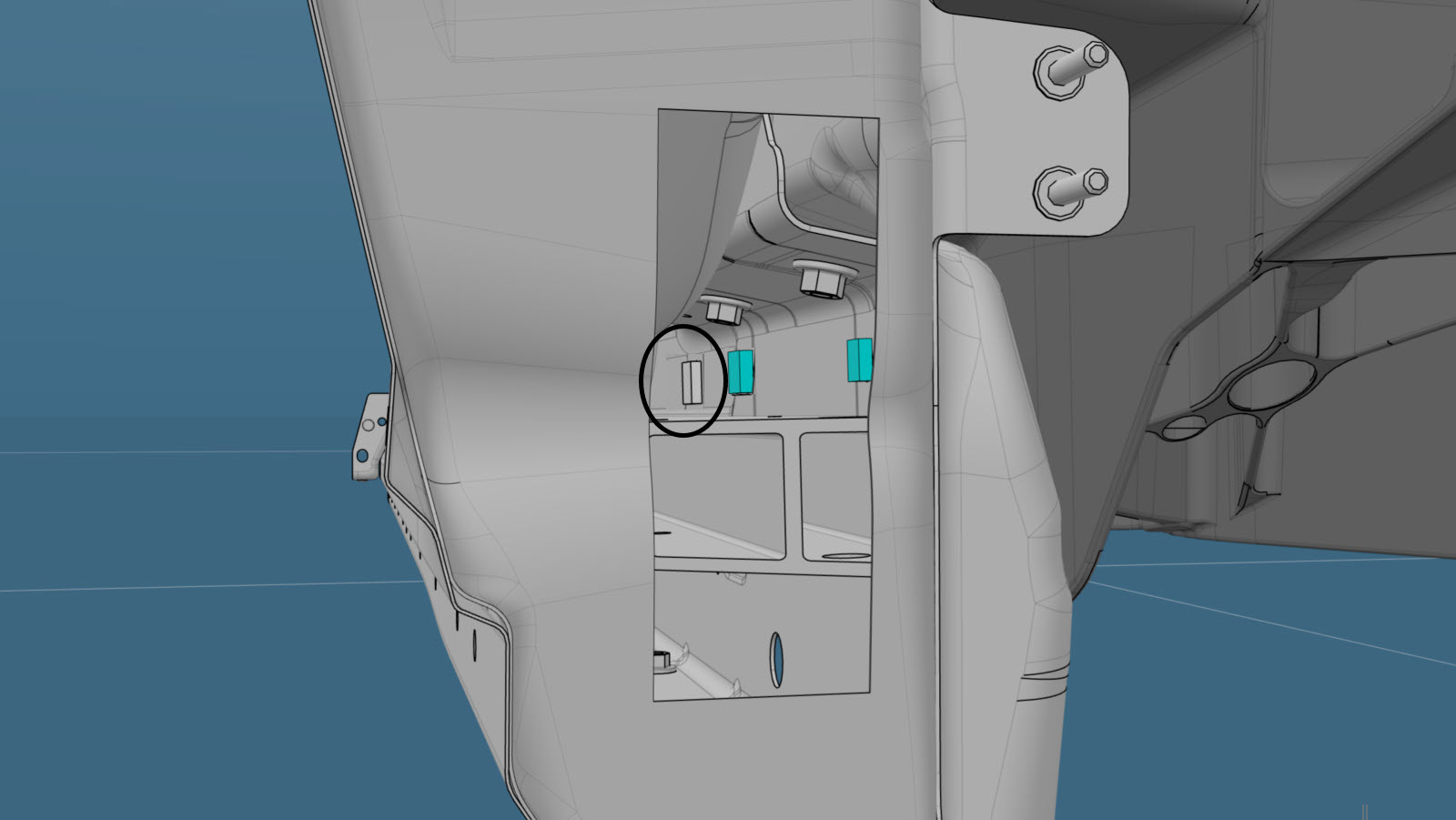

o Pernos
Nota
El perno en el círculo rojo se sustituye solo si estaba presente en el componente original.
Instale la tuerca ciega en el interior del anillo de la puerta.
Remache tubular
Nota
La tuerca ciega se instala desde el interior del vehículo.
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos como se indica:
- Pernos que fijan el travesaño del suelo a los bajos traseros de fundición (número de pieza de Tesla 1120935-00-A): 28 Nm.
- Pernos instalados verticalmente en el umbral: 35 Nm.
- Pernos instalados horizontalmente en el umbral: 31 Nm.
Instalar Placa final de raíl trasero (para bajos de fundición de 1 piezas) de los lados izquierdo y derecho.
Instalar Soporte lateral (inferior) de los lados izquierdo y derecho.
Tape la ventana de acceso de la extensión del paso de rueda (delantero) con un parche de butilo.
