Headlight - LH (Remove and Install)

Korrekturcode 17400101 0.66 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe für sichere und gesunde Arbeitsmethoden.

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: #GUID-FF5D0BE4-B85F-4616-B3B6-0908123A45F4
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Screws that attach the headlight to the body
5.9 Nm (4.4 lbs-ft)
  • Torx-Steckschlüssel T30
 Wiederverwenden

Ausbauen

  1. Entfernen Sie die hintere Unterhaubenschürze. Siehe Underhood Apron - Rear (Remove and Replace).
  2. Entfernen Sie die Zugangsklappe des Staufachs im Frontstauraum. Siehe #GUID-47E22130-D127-42A9-85BE-6909652DEC6D.
  3. Entfernen Sie das Staufach im Frontstauraum. Siehe Underhood Storage Unit (Remove and Replace).
  4. Entfernen Sie den Front-Stoßfänger. Siehe Fascia - Front (Remove and Install).

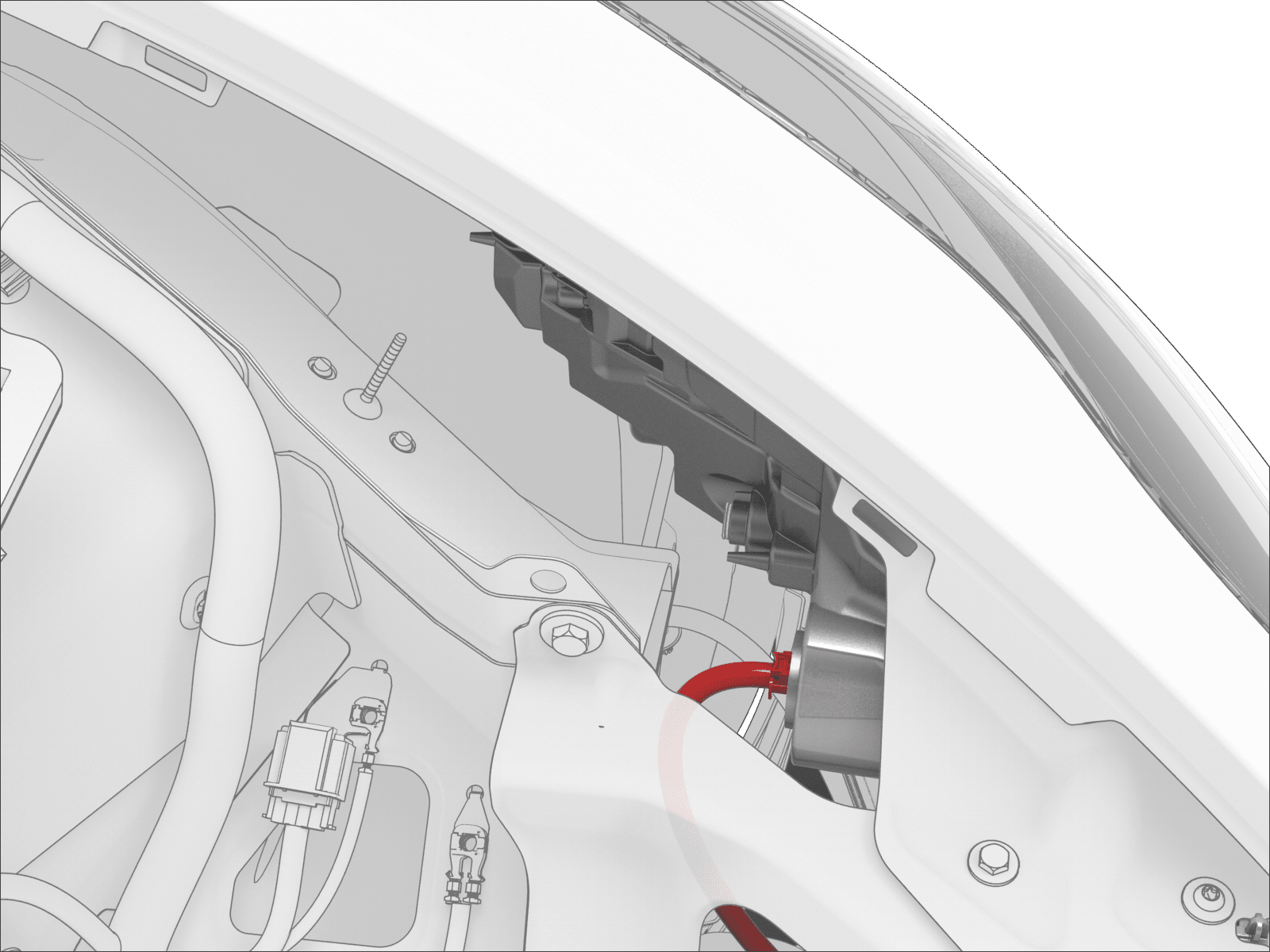

  5. Trennen Sie den Steckverbinder vom LH Scheinwerfer.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Wenn der Steckverbinder eine rote Verriegelungslasche hat: Drücken Sie die rote Verriegelungslasche NICHT nach unten. Ziehen Sie die Lasche vom Steckverbinder weg, bis der Steckverbinder entriegelt ist, und ziehen Sie dann weiter am Hauptgehäuse des Steckverbinders, um diesen vollständig zu lösen.
  6. Entfernen Sie das/die Befestigungsmittel, mit dem/denen der linke Scheinwerfer an der Karosserie befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Der Scheinwerfer hat möglicherweise kein unteres Befestigungsmittel.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
  7. Entfernen Sie den Scheinwerfer aus dem Fahrzeug.

Montieren

  1. Setzen Sie den LH Scheinwerfer an der Karosserie an, und setzen Sie die Schraube zur Ausrichtung in der korrekten Position ein.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Beschädigen Sie den Scheinwerfer während des Einbaus nicht.
  2. Montieren Sie die Befestigungsmittel, mit denen der linke Scheinwerfer an der Karosserie befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Der Scheinwerfer hat möglicherweise kein unteres Befestigungsmittel.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
  3. Schließen Sie den Steckverbinder für den LH Scheinwerfer an.
  4. Bauen Sie den Front-Stoßfänger ein. Siehe Fascia - Front (Remove and Install).
  5. Bauen Sie das Staufach im Frontstauraum ein. Siehe Underhood Storage Unit (Remove and Replace).
  6. Montieren Sie die Zugangsklappe des Staufachs im Frontstauraum. Siehe #GUID-47E22130-D127-42A9-85BE-6909652DEC6D
  7. Montieren Sie die hintere Unterhaubenschürze. Siehe Underhood Apron - Rear (Remove and Replace).
  8. Stellen Sie die Scheinwerfer ein:
